Високоміцна сталь, плита або лист з неї та спосіб виготовлення сталевої плити або листа (варіанти)
Формула / Реферат
1. Високоміцна сталь, яка має такий хімічний склад, мас. %:
0,03 ≤ С < 0,2
Si ≤ 0,49
3 < Мn ≤ 4
Ni ≤ 0,9
1 ≤ Сr ≤ 5
Mo+W/2 ≤ 1
Cu ≤ 0,9
S+Se/2+Te/3 < 0,020
Аl ≤ 0,1
решта - залізо та домішки, зумовлені технологічним процесом.
2. Високоміцна сталь за п. 1, яка відрізняється тим, що вона містить Сr > 2,5 мас. %.
3. Високоміцна сталь за п. 1 або 2, яка відрізняється тим, що вона містить Сr < 3,5 мас. %.
4. Високоміцна сталь за будь-яким із пп. 1-3, яка відрізняється тим, що вона містить Ni < 0,5 мас. %.
5. Високоміцна сталь за будь-яким із пп. 1-4, яка відрізняється тим, що вона містить Сu < 0,4 мас. %.
6. Високоміцна сталь за будь-яким із пп. 1-5, яка відрізняється тим, що вона містить Mo+W/2 ≤ 0,3 мас. %.
7. Високоміцна сталь за будь-яким із попередніх пунктів, яка відрізняється тим, що вона містить, мас. %: 2,7 ≤ Сr ≤ 3 та Мо ≤ 0,3.
8. Сталеві плита або лист, товщина яких дорівнює 10 мм або більше, а хімічний склад сталі відповідає будь-якому з пп. 1-7, які відрізняються тим, що сталь має бейнітну, мартенсито-бейнітну або мартенситну структуру, крім того різниця твердості між зонами підвищеної твердості та зонами зниженої твердості згаданих плити або листа, які є результатом наявності лікваційних жил, не перевищує 20 % середньої твердості плити або листа.
9. Спосіб виготовлення сталевої плити або листа за п. 8, який відрізняється тим, що формують сталеву плиту або лист способом гарячого пластичного деформування куванням або прокатуванням, після чого виконують гартування шляхом охолодження повітрям.
10. Спосіб виготовлення сталевої плити або листа за п. 8, який відрізняється тим, що формують сталеву плиту або лист способом гарячого пластичного деформування куванням або прокатуванням, після чого виконують аустенізацію з подальшим гартуванням шляхом охолодження повітрям.
Текст

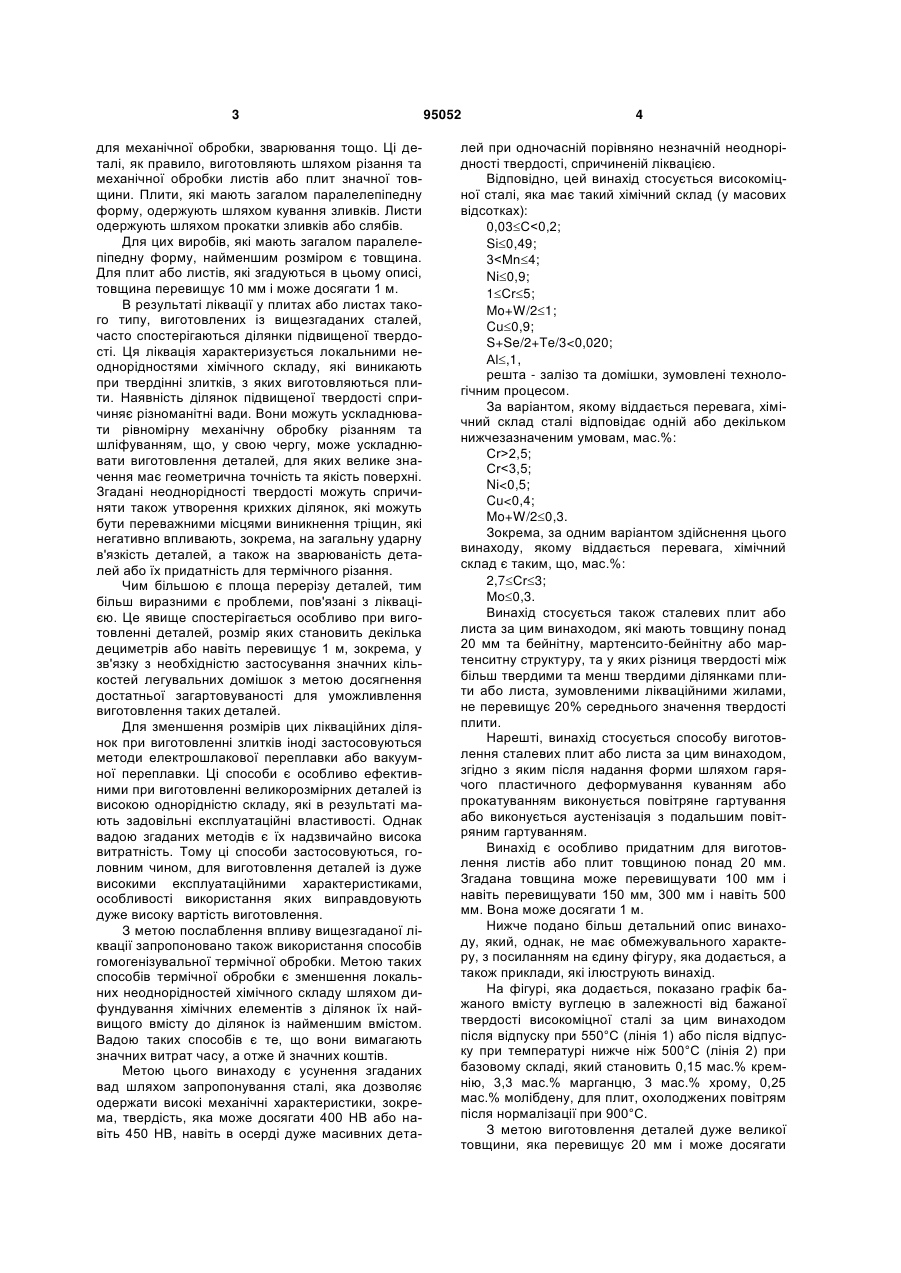

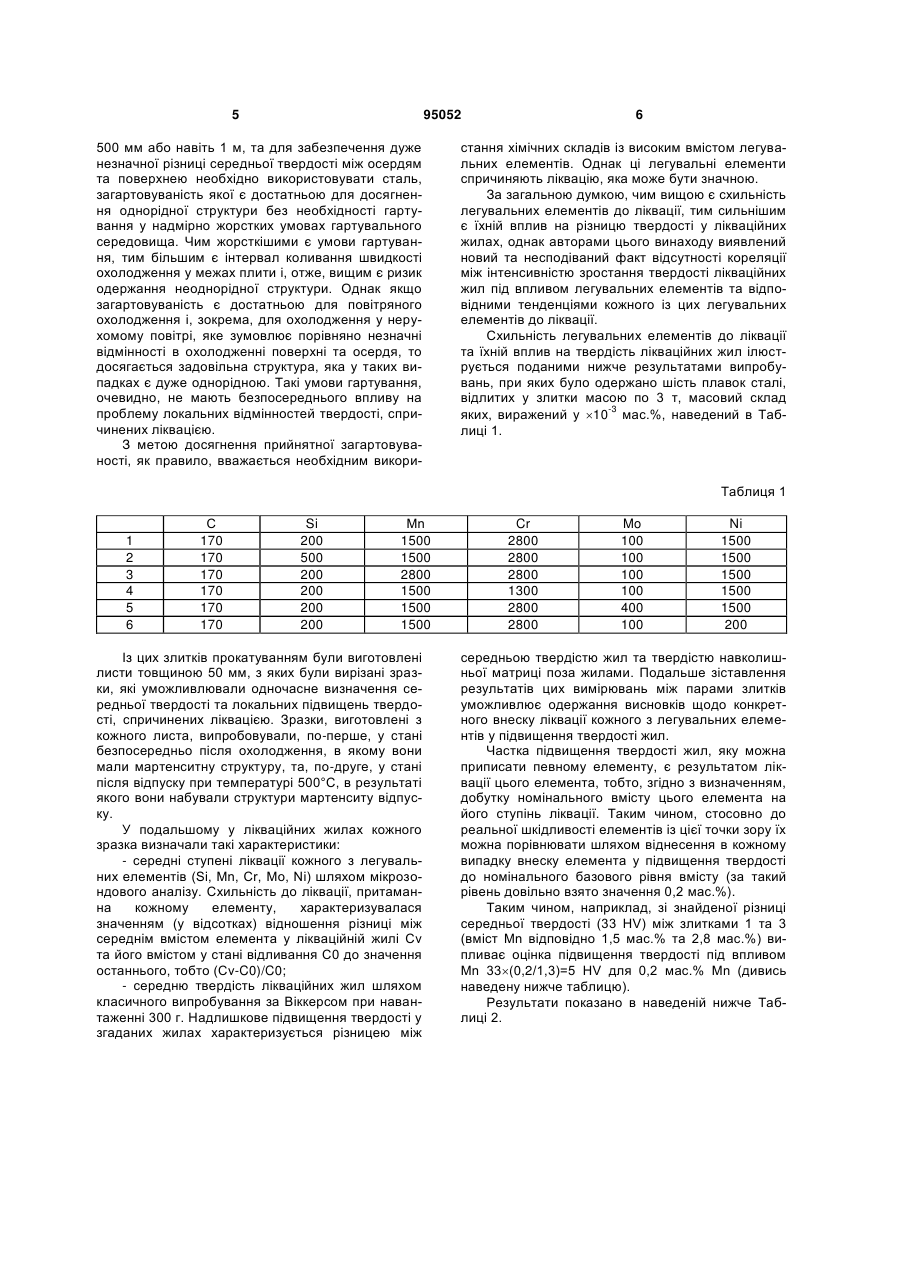

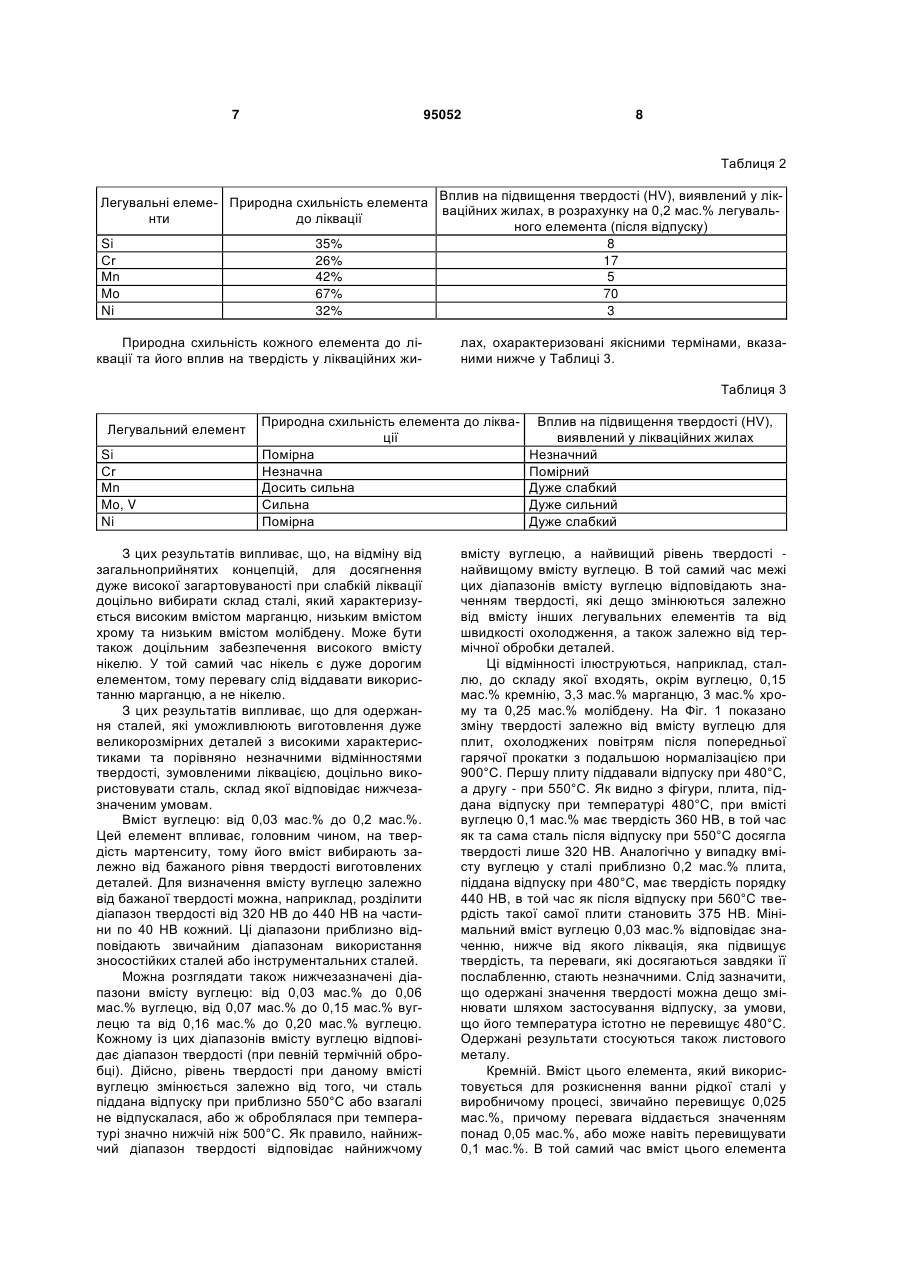

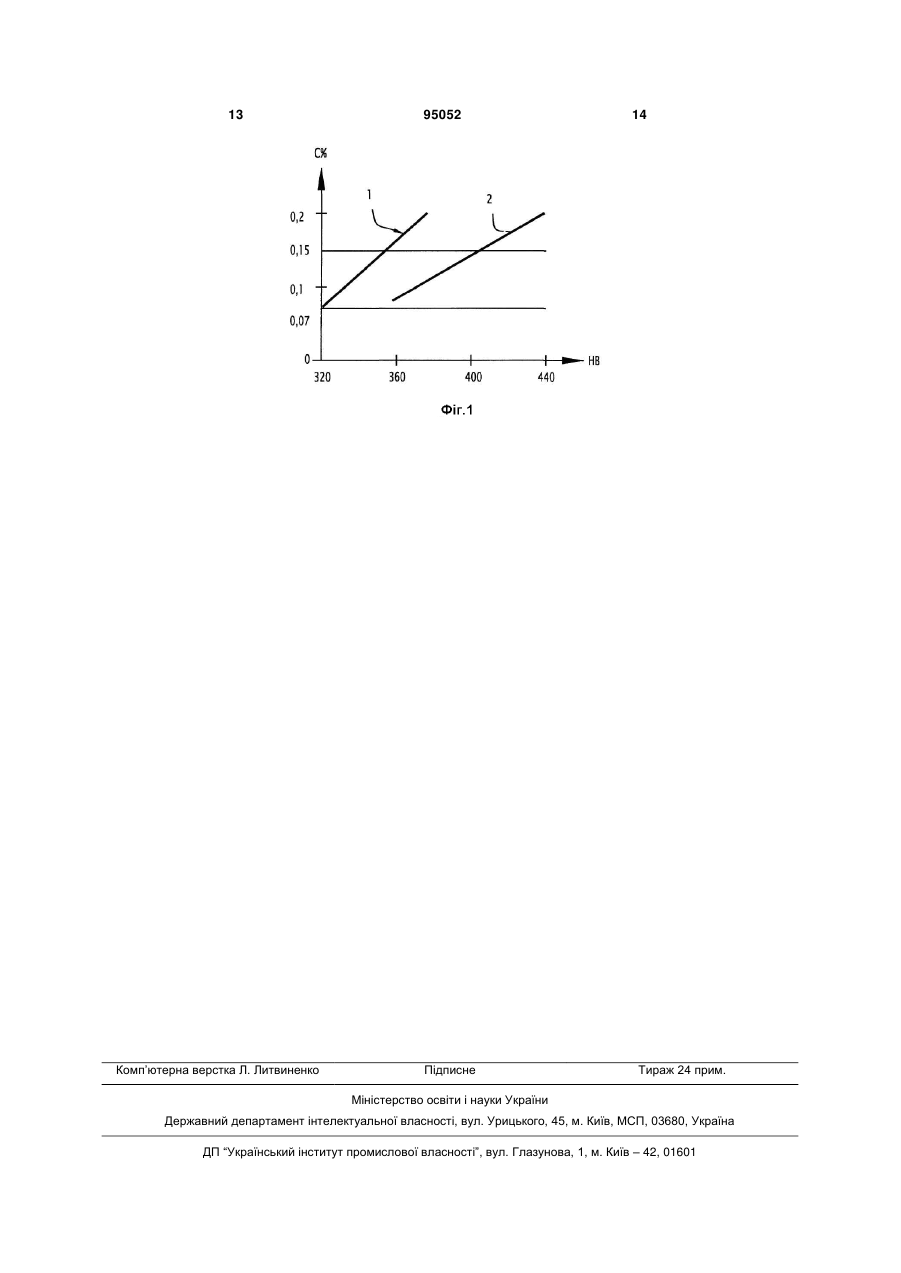

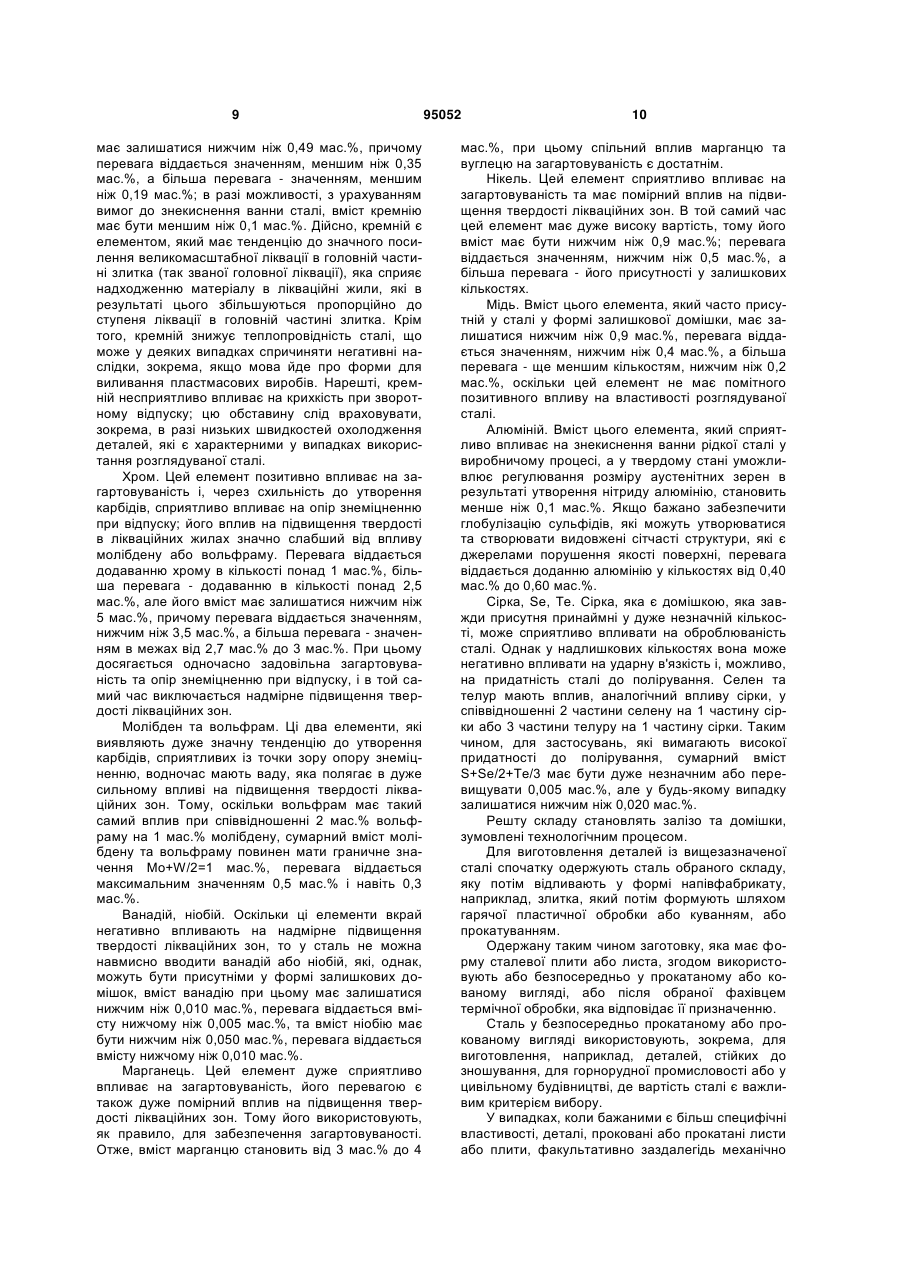

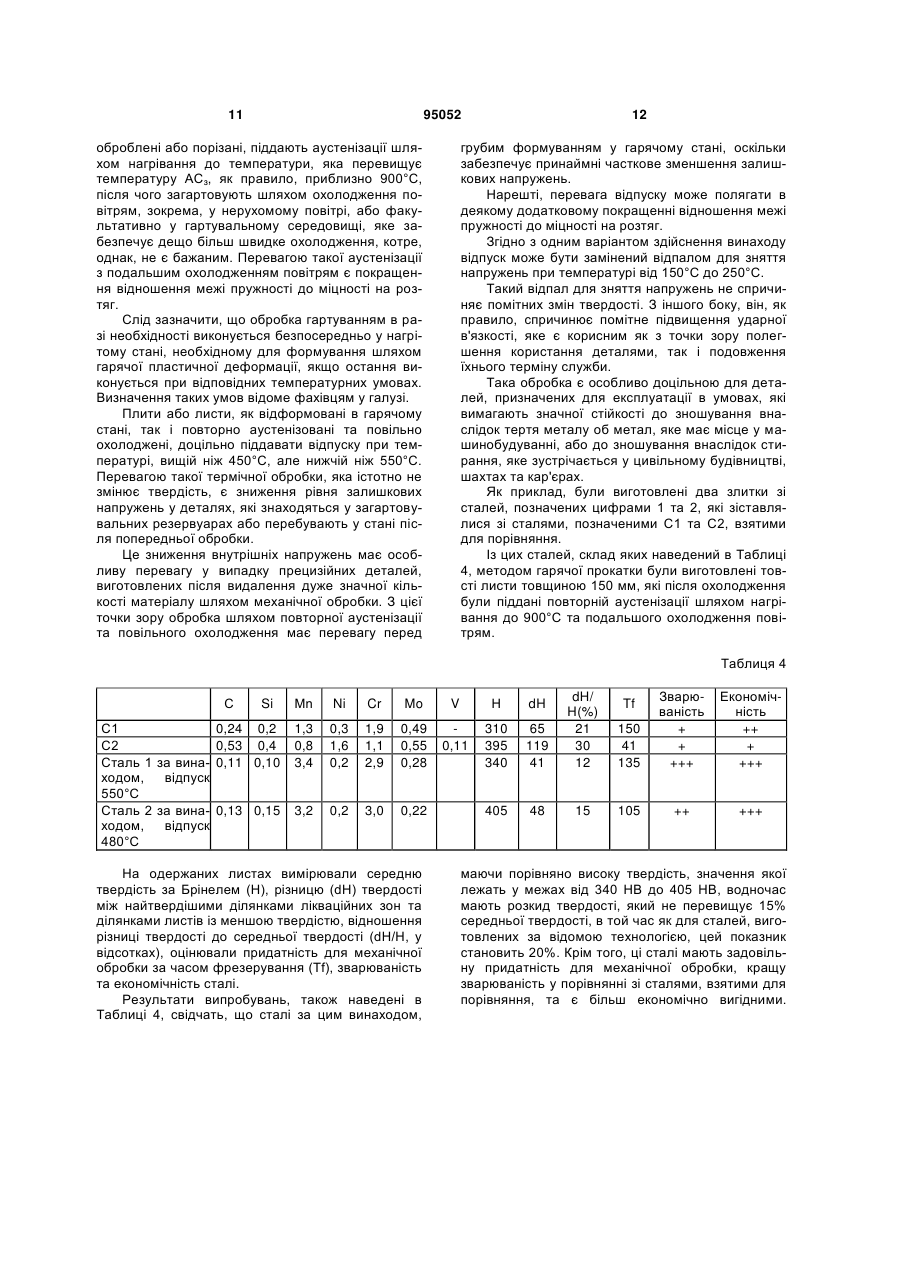

1. Високоміцна сталь, яка має такий хімічний склад, мас. %: 0,03 ≤ С < 0,2 Si ≤ 0,49 3 < Мn ≤ 4 Ni ≤ 0,9 1 ≤ Сr ≤ 5 Mo+W/2 ≤ 1 Cu ≤ 0,9 S+Se/2+Te/3 2,5 мас. %. 3. Високоміцна сталь за п. 1 або 2, яка відрізняється тим, що вона містить Сr < 3,5 мас. %. C2 2 UA 1 3 для механічної обробки, зварювання тощо. Ці деталі, як правило, виготовляють шляхом різання та механічної обробки листів або плит значної товщини. Плити, які мають загалом паралелепіпедну форму, одержують шляхом кування зливків. Листи одержують шляхом прокатки зливків або слябів. Для цих виробів, які мають загалом паралелепіпедну форму, найменшим розміром є товщина. Для плит або листів, які згадуються в цьому описі, товщина перевищує 10 мм і може досягати 1 м. В результаті ліквації у плитах або листах такого типу, виготовлених із вищезгаданих сталей, часто спостерігаються ділянки підвищеної твердості. Ця ліквація характеризується локальними неоднорідностями хімічного складу, які виникають при твердінні злитків, з яких виготовляються плити. Наявність ділянок підвищеної твердості спричиняє різноманітні вади. Вони можуть ускладнювати рівномірну механічну обробку різанням та шліфуванням, що, у свою чергу, може ускладнювати виготовлення деталей, для яких велике значення має геометрична точність та якість поверхні. Згадані неоднорідності твердості можуть спричиняти також утворення крихких ділянок, які можуть бути переважними місцями виникнення тріщин, які негативно впливають, зокрема, на загальну ударну в'язкість деталей, а також на зварюваність деталей або їх придатність для термічного різання. Чим більшою є площа перерізу деталей, тим більш виразними є проблеми, пов'язані з ліквацією. Це явище спостерігається особливо при виготовленні деталей, розмір яких становить декілька дециметрів або навіть перевищує 1 м, зокрема, у зв'язку з необхідністю застосування значних кількостей легувальних домішок з метою досягнення достатньої загартовуваності для уможливлення виготовлення таких деталей. Для зменшення розмірів цих лікваційних ділянок при виготовленні злитків іноді застосовуються методи електрошлакової переплавки або вакуумної переплавки. Ці способи є особливо ефективними при виготовленні великорозмірних деталей із високою однорідністю складу, які в результаті мають задовільні експлуатаційні властивості. Однак вадою згаданих методів є їх надзвичайно висока витратність. Тому ці способи застосовуються, головним чином, для виготовлення деталей із дуже високими експлуатаційними характеристиками, особливості використання яких виправдовують дуже високу вартість виготовлення. З метою послаблення впливу вищезгаданої ліквації запропоновано також використання способів гомогенізувальної термічної обробки. Метою таких способів термічної обробки є зменшення локальних неоднорідностей хімічного складу шляхом дифундування хімічних елементів з ділянок їх найвищого вмісту до ділянок із найменшим вмістом. Вадою таких способів є те, що вони вимагають значних витрат часу, а отже й значних коштів. Метою цього винаходу є усунення згаданих вад шляхом запропонування сталі, яка дозволяє одержати високі механічні характеристики, зокрема, твердість, яка може досягати 400 НВ або навіть 450 НВ, навіть в осерді дуже масивних дета 95052 4 лей при одночасній порівняно незначній неоднорідності твердості, спричиненій ліквацією. Відповідно, цей винахід стосується високоміцної сталі, яка має такий хімічний склад (у масових відсотках): 0,03С
ДивитисяДодаткова інформація
Назва патенту англійськоюHigh-strength steel, plate or sheet from it, and method for producing steel plates or sheets (variants)
Автори англійськоюBeguinot Jean, Ngomo Valery
Назва патенту російськоюВысокопрочная сталь, плита или лист из нее и способ изготовления стальных плит или листа (варианты)
Автори російськоюБегино Жан, Нгомо Валери
МПК / Мітки
МПК: C22C 38/18, C22C 38/58, C22C 38/22, C22C 38/42
Мітки: сталь, неї, листа, плити, високоміцна, спосіб, виготовлення, лист, плита, сталевої, варіанти
Код посилання
<a href="https://ua.patents.su/7-95052-visokomicna-stal-plita-abo-list-z-ne-ta-sposib-vigotovlennya-stalevo-pliti-abo-lista-varianti.html" target="_blank" rel="follow" title="База патентів України">Високоміцна сталь, плита або лист з неї та спосіб виготовлення сталевої плити або листа (варіанти)</a>
Попередній патент: Спосіб оцінки стійкості видів і гібридів рослин роду гіркокаштан aesculus l. до каштанової мінуючої молі cameraria ohridella deschka et dimic`
Наступний патент: Спосіб цифрового кореляційного радіопеленгування
Випадковий патент: Спосіб визрівання алкогольних напоїв
