Пристрій для кріплення вантажопідйомного штиря на циліндричному ракетному блоці

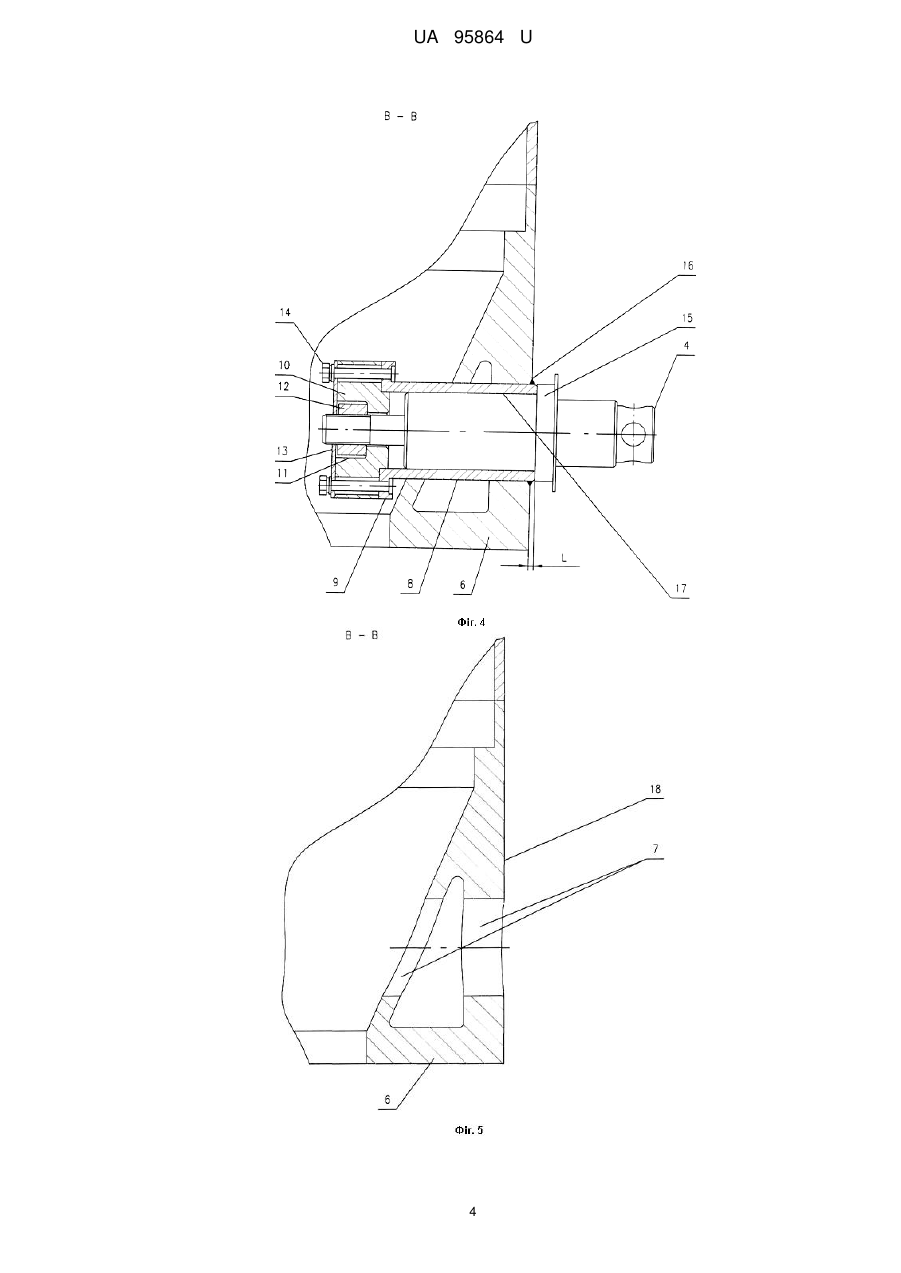

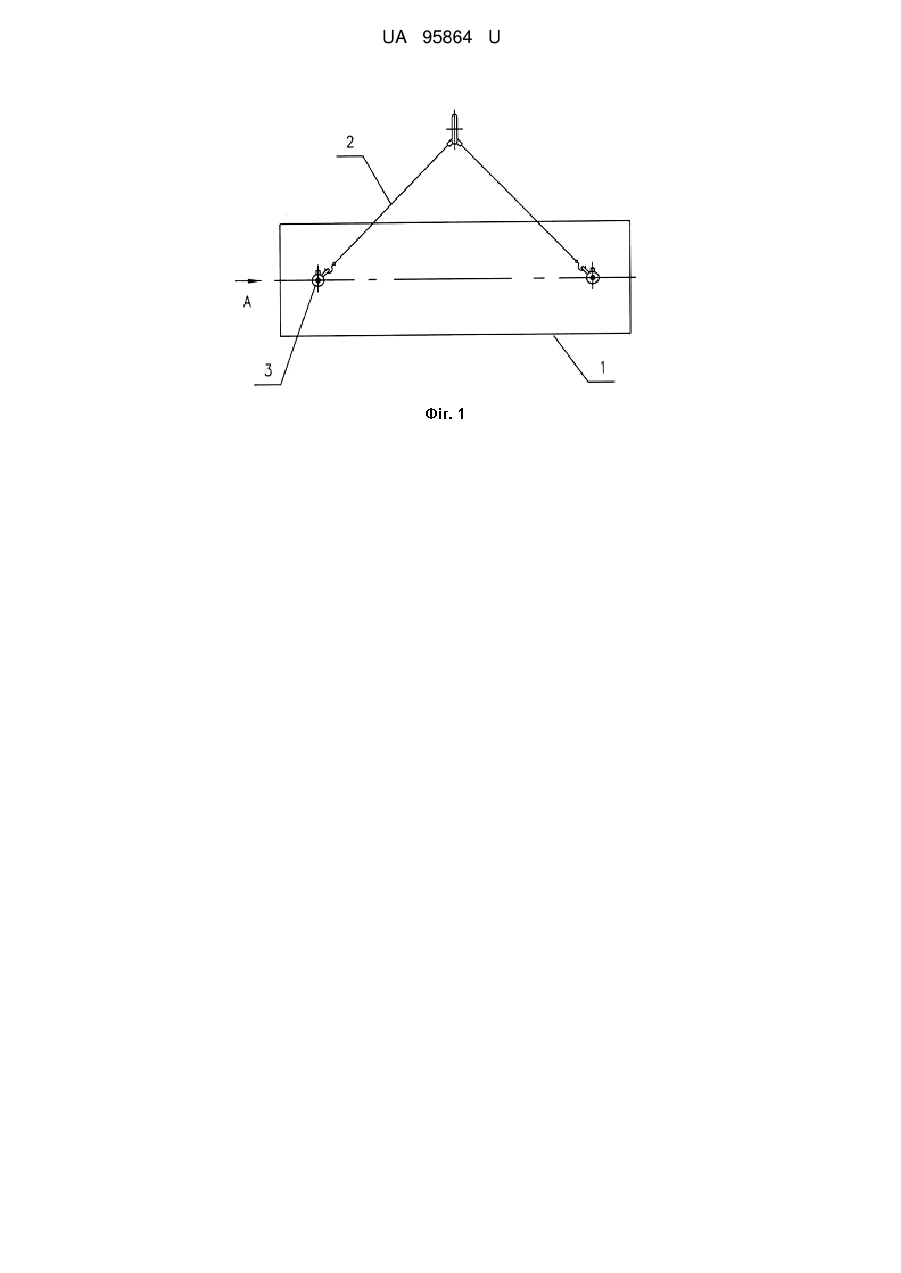

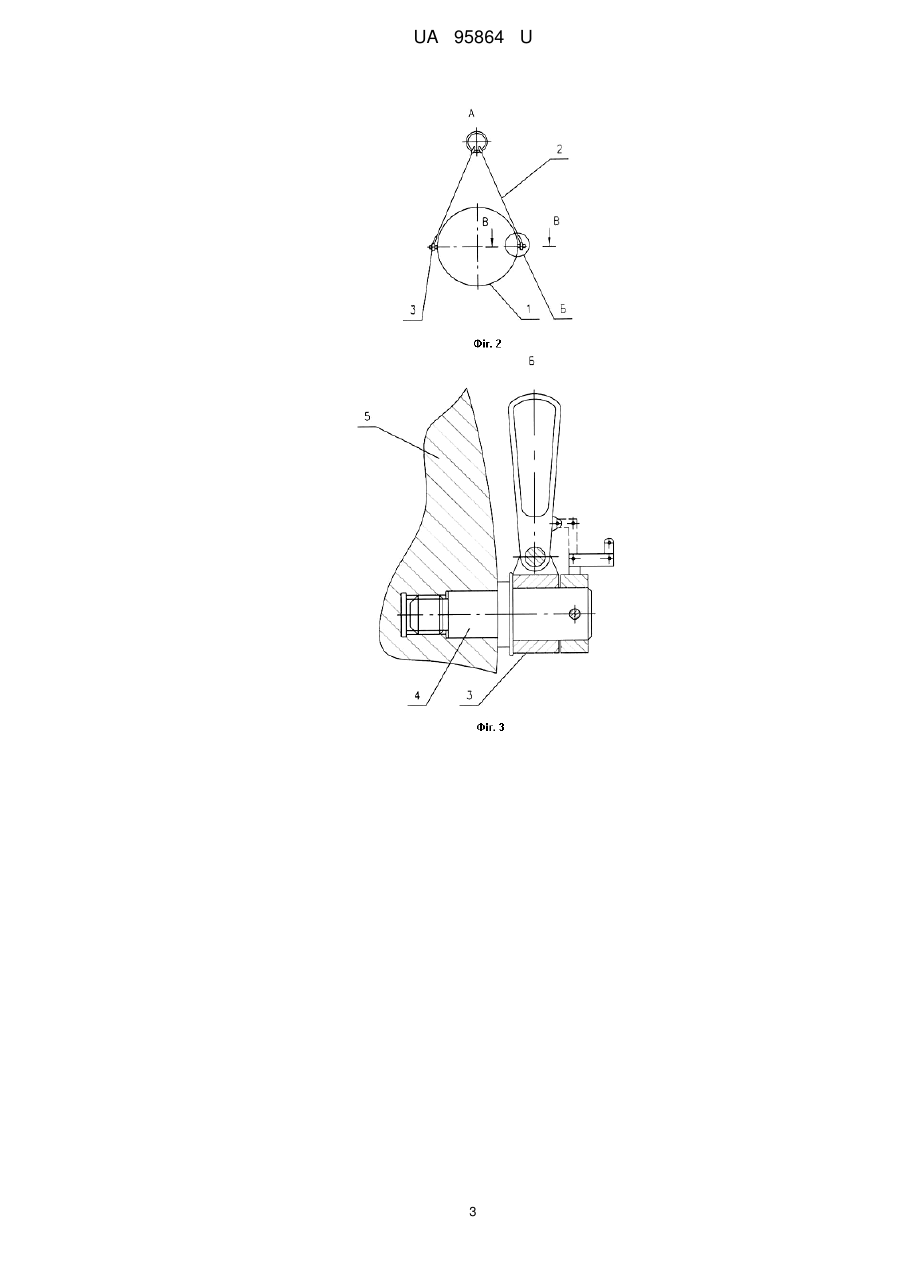

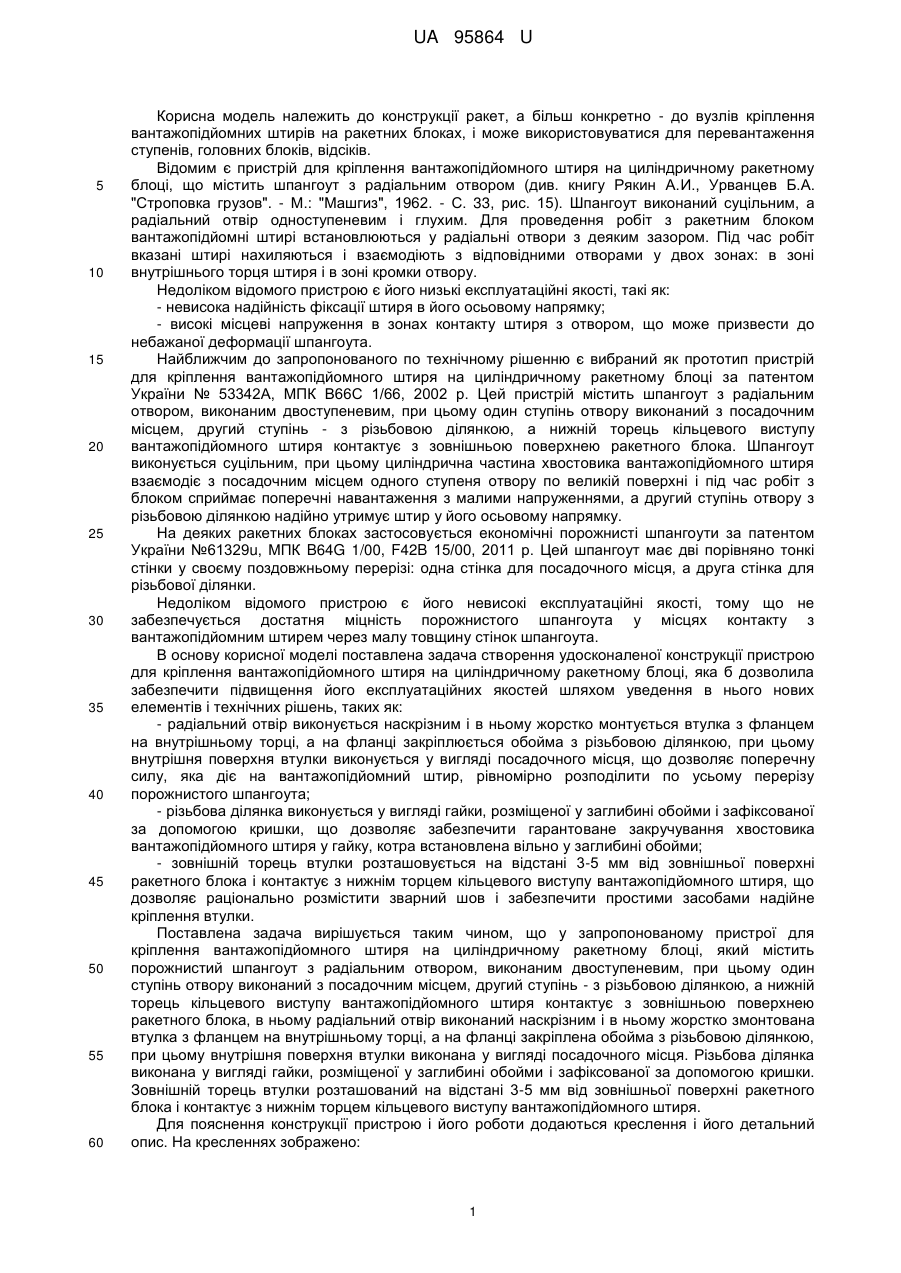

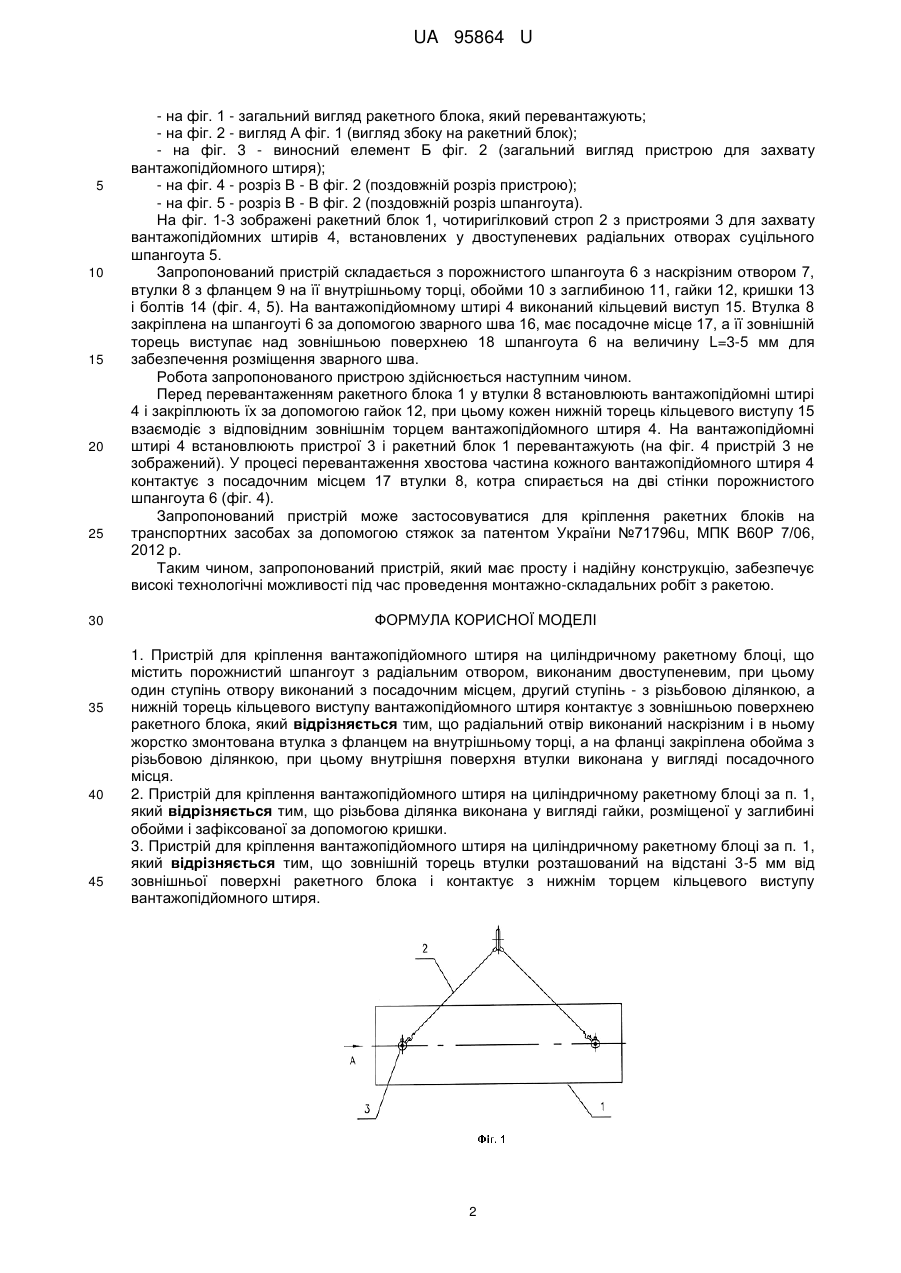

Реферат: Пристрій для кріплення вантажопідйомного штиря на циліндричному ракетному блоці містить порожнистий шпангоут з радіальним отвором, виконаним двоступеневим, при цьому один ступінь отвору виконаний з посадочним місцем, другий ступінь - з різьбовою ділянкою, а нижній торець кільцевого виступу вантажопідйомного штиря контактує з зовнішньою поверхнею ракетного блока. Радіальний отвір виконаний наскрізним і в ньому жорстко змонтована втулка з фланцем на внутрішньому торці, а на фланці закріплена обойма з різьбовою ділянкою, при цьому внутрішня поверхня втулки виконана у вигляді посадочного місця. UA 95864 U (12) UA 95864 U UA 95864 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції ракет, а більш конкретно - до вузлів кріплення вантажопідйомних штирів на ракетних блоках, і може використовуватися для перевантаження ступенів, головних блоків, відсіків. Відомим є пристрій для кріплення вантажопідйомного штиря на циліндричному ракетному блоці, що містить шпангоут з радіальним отвором (див. книгу Рякин А.И., Урванцев Б.А. "Строповка грузов". - М.: "Машгиз", 1962. - С. 33, рис. 15). Шпангоут виконаний суцільним, а радіальний отвір одноступеневим і глухим. Для проведення робіт з ракетним блоком вантажопідйомні штирі встановлюються у радіальні отвори з деяким зазором. Під час робіт вказані штирі нахиляються і взаємодіють з відповідними отворами у двох зонах: в зоні внутрішнього торця штиря і в зоні кромки отвору. Недоліком відомого пристрою є його низькі експлуатаційні якості, такі як: - невисока надійність фіксації штиря в його осьовому напрямку; - високі місцеві напруження в зонах контакту штиря з отвором, що може призвести до небажаної деформації шпангоута. Найближчим до запропонованого по технічному рішенню є вибраний як прототип пристрій для кріплення вантажопідйомного штиря на циліндричному ракетному блоці за патентом України № 53342А, МПК В66С 1/66, 2002 р. Цей пристрій містить шпангоут з радіальним отвором, виконаним двоступеневим, при цьому один ступінь отвору виконаний з посадочним місцем, другий ступінь - з різьбовою ділянкою, а нижній торець кільцевого виступу вантажопідйомного штиря контактує з зовнішньою поверхнею ракетного блока. Шпангоут виконується суцільним, при цьому циліндрична частина хвостовика вантажопідйомного штиря взаємодіє з посадочним місцем одного ступеня отвору по великій поверхні і під час робіт з блоком сприймає поперечні навантаження з малими напруженнями, а другий ступінь отвору з різьбовою ділянкою надійно утримує штир у його осьовому напрямку. На деяких ракетних блоках застосовується економічні порожнисті шпангоути за патентом України №61329u, МПК B64G 1/00, F42B 15/00, 2011 р. Цей шпангоут має дві порівняно тонкі стінки у своєму поздовжньому перерізі: одна стінка для посадочного місця, а друга стінка для різьбової ділянки. Недоліком відомого пристрою є його невисокі експлуатаційні якості, тому що не забезпечується достатня міцність порожнистого шпангоута у місцях контакту з вантажопідйомним штирем через малу товщину стінок шпангоута. В основу корисної моделі поставлена задача створення удосконаленої конструкції пристрою для кріплення вантажопідйомного штиря на циліндричному ракетному блоці, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - радіальний отвір виконується наскрізним і в ньому жорстко монтується втулка з фланцем на внутрішньому торці, а на фланці закріплюється обойма з різьбовою ділянкою, при цьому внутрішня поверхня втулки виконується у вигляді посадочного місця, що дозволяє поперечну силу, яка діє на вантажопідйомний штир, рівномірно розподілити по усьому перерізу порожнистого шпангоута; - різьбова ділянка виконується у вигляді гайки, розміщеної у заглибині обойми і зафіксованої за допомогою кришки, що дозволяє забезпечити гарантоване закручування хвостовика вантажопідйомного штиря у гайку, котра встановлена вільно у заглибині обойми; - зовнішній торець втулки розташовується на відстані 3-5 мм від зовнішньої поверхні ракетного блока і контактує з нижнім торцем кільцевого виступу вантажопідйомного штиря, що дозволяє раціонально розмістити зварний шов і забезпечити простими засобами надійне кріплення втулки. Поставлена задача вирішується таким чином, що у запропонованому пристрої для кріплення вантажопідйомного штиря на циліндричному ракетному блоці, який містить порожнистий шпангоут з радіальним отвором, виконаним двоступеневим, при цьому один ступінь отвору виконаний з посадочним місцем, другий ступінь - з різьбовою ділянкою, а нижній торець кільцевого виступу вантажопідйомного штиря контактує з зовнішньою поверхнею ракетного блока, в ньому радіальний отвір виконаний наскрізним і в ньому жорстко змонтована втулка з фланцем на внутрішньому торці, а на фланці закріплена обойма з різьбовою ділянкою, при цьому внутрішня поверхня втулки виконана у вигляді посадочного місця. Різьбова ділянка виконана у вигляді гайки, розміщеної у заглибині обойми і зафіксованої за допомогою кришки. Зовнішній торець втулки розташований на відстані 3-5 мм від зовнішньої поверхні ракетного блока і контактує з нижнім торцем кільцевого виступу вантажопідйомного штиря. Для пояснення конструкції пристрою і його роботи додаються креслення і його детальний опис. На кресленнях зображено: 1 UA 95864 U 5 10 15 20 25 30 35 40 45 - на фіг. 1 - загальний вигляд ракетного блока, який перевантажують; - на фіг. 2 - вигляд А фіг. 1 (вигляд збоку на ракетний блок); - на фіг. 3 - виносний елемент Б фіг. 2 (загальний вигляд пристрою для захвату вантажопідйомного штиря); - на фіг. 4 - розріз В - В фіг. 2 (поздовжній розріз пристрою); - на фіг. 5 - розріз В - В фіг. 2 (поздовжній розріз шпангоута). На фіг. 1-3 зображені ракетний блок 1, чотиригілковий строп 2 з пристроями 3 для захвату вантажопідйомних штирів 4, встановлених у двоступеневих радіальних отворах суцільного шпангоута 5. Запропонований пристрій складається з порожнистого шпангоута 6 з наскрізним отвором 7, втулки 8 з фланцем 9 на її внутрішньому торці, обойми 10 з заглибиною 11, гайки 12, кришки 13 і болтів 14 (фіг. 4, 5). На вантажопідйомному штирі 4 виконаний кільцевий виступ 15. Втулка 8 закріплена на шпангоуті 6 за допомогою зварного шва 16, має посадочне місце 17, а її зовнішній торець виступає над зовнішньою поверхнею 18 шпангоута 6 на величину L=3-5 мм для забезпечення розміщення зварного шва. Робота запропонованого пристрою здійснюється наступним чином. Перед перевантаженням ракетного блока 1 у втулки 8 встановлюють вантажопідйомні штирі 4 і закріплюють їх за допомогою гайок 12, при цьому кожен нижній торець кільцевого виступу 15 взаємодіє з відповідним зовнішнім торцем вантажопідйомного штиря 4. На вантажопідйомні штирі 4 встановлюють пристрої 3 і ракетний блок 1 перевантажують (на фіг. 4 пристрій 3 не зображений). У процесі перевантаження хвостова частина кожного вантажопідйомного штиря 4 контактує з посадочним місцем 17 втулки 8, котра спирається на дві стінки порожнистого шпангоута 6 (фіг. 4). Запропонований пристрій може застосовуватися для кріплення ракетних блоків на транспортних засобах за допомогою стяжок за патентом України №71796u, МПК В60Р 7/06, 2012 р. Таким чином, запропонований пристрій, який має просту і надійну конструкцію, забезпечує високі технологічні можливості під час проведення монтажно-складальних робіт з ракетою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для кріплення вантажопідйомного штиря на циліндричному ракетному блоці, що містить порожнистий шпангоут з радіальним отвором, виконаним двоступеневим, при цьому один ступінь отвору виконаний з посадочним місцем, другий ступінь - з різьбовою ділянкою, а нижній торець кільцевого виступу вантажопідйомного штиря контактує з зовнішньою поверхнею ракетного блока, який відрізняється тим, що радіальний отвір виконаний наскрізним і в ньому жорстко змонтована втулка з фланцем на внутрішньому торці, а на фланці закріплена обойма з різьбовою ділянкою, при цьому внутрішня поверхня втулки виконана у вигляді посадочного місця. 2. Пристрій для кріплення вантажопідйомного штиря на циліндричному ракетному блоці за п. 1, який відрізняється тим, що різьбова ділянка виконана у вигляді гайки, розміщеної у заглибині обойми і зафіксованої за допомогою кришки. 3. Пристрій для кріплення вантажопідйомного штиря на циліндричному ракетному блоці за п. 1, який відрізняється тим, що зовнішній торець втулки розташований на відстані 3-5 мм від зовнішньої поверхні ракетного блока і контактує з нижнім торцем кільцевого виступу вантажопідйомного штиря. 2 UA 95864 U 3 UA 95864 U 4 UA 95864 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
