Відкидний кінцевий щиток кукурудзозбиральної приставки

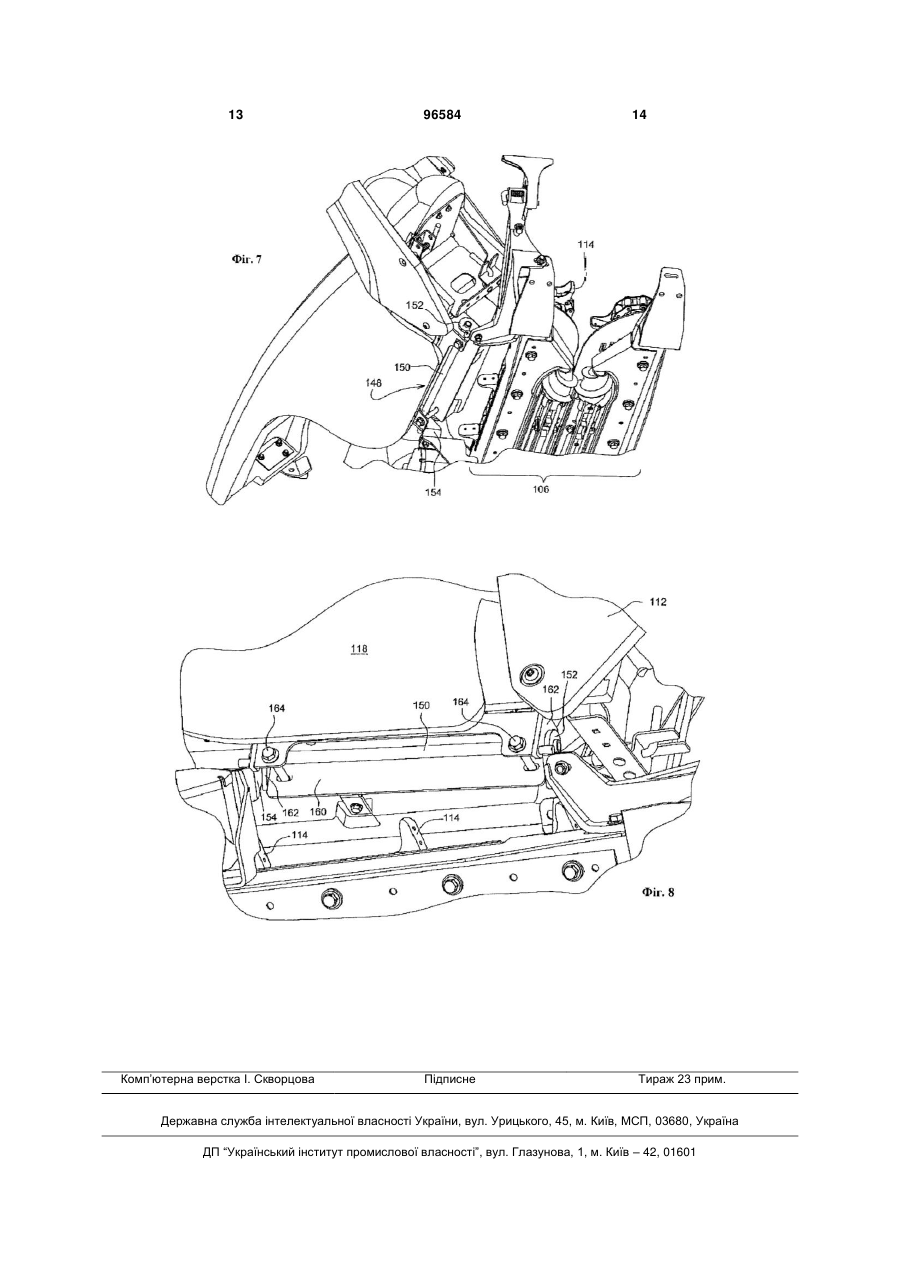

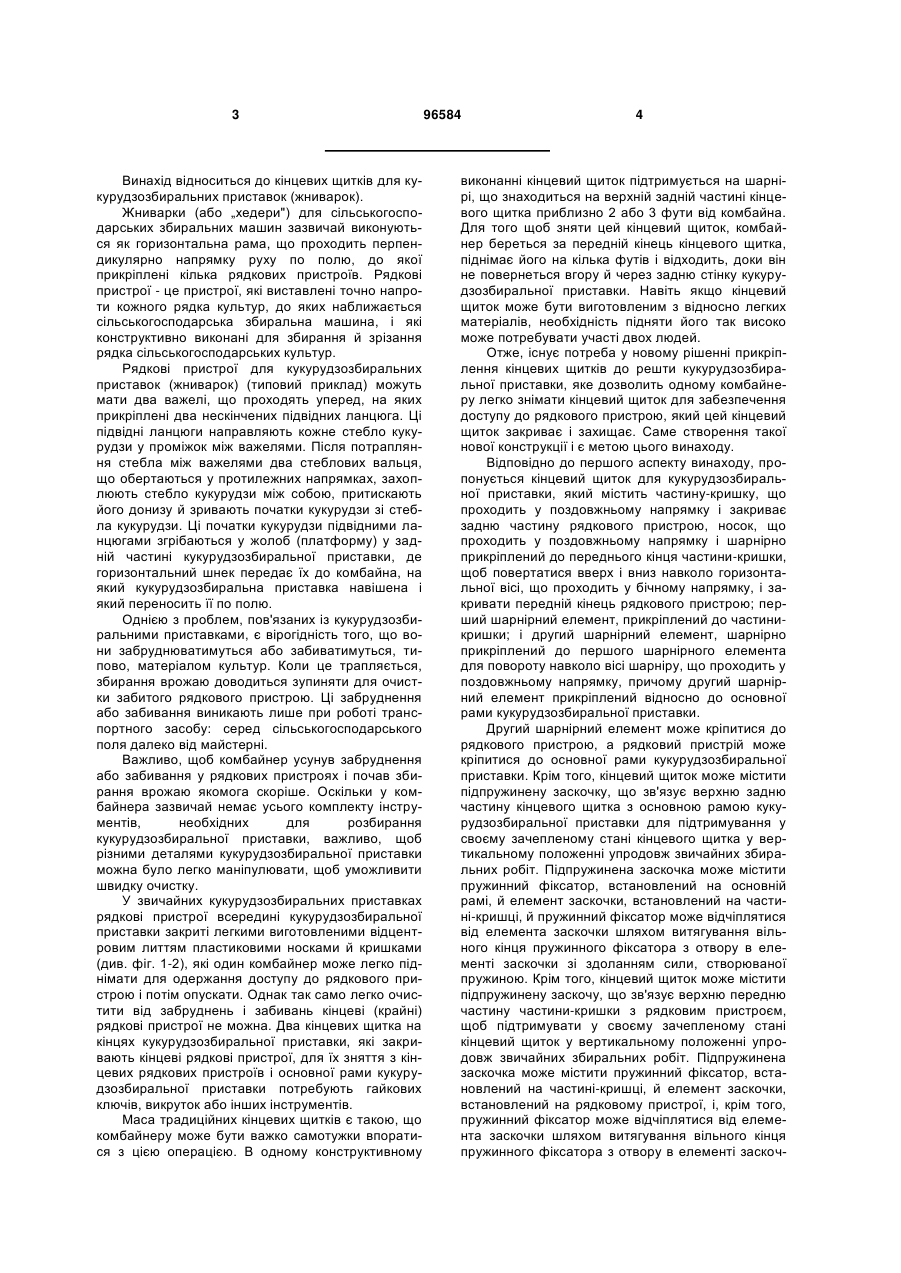

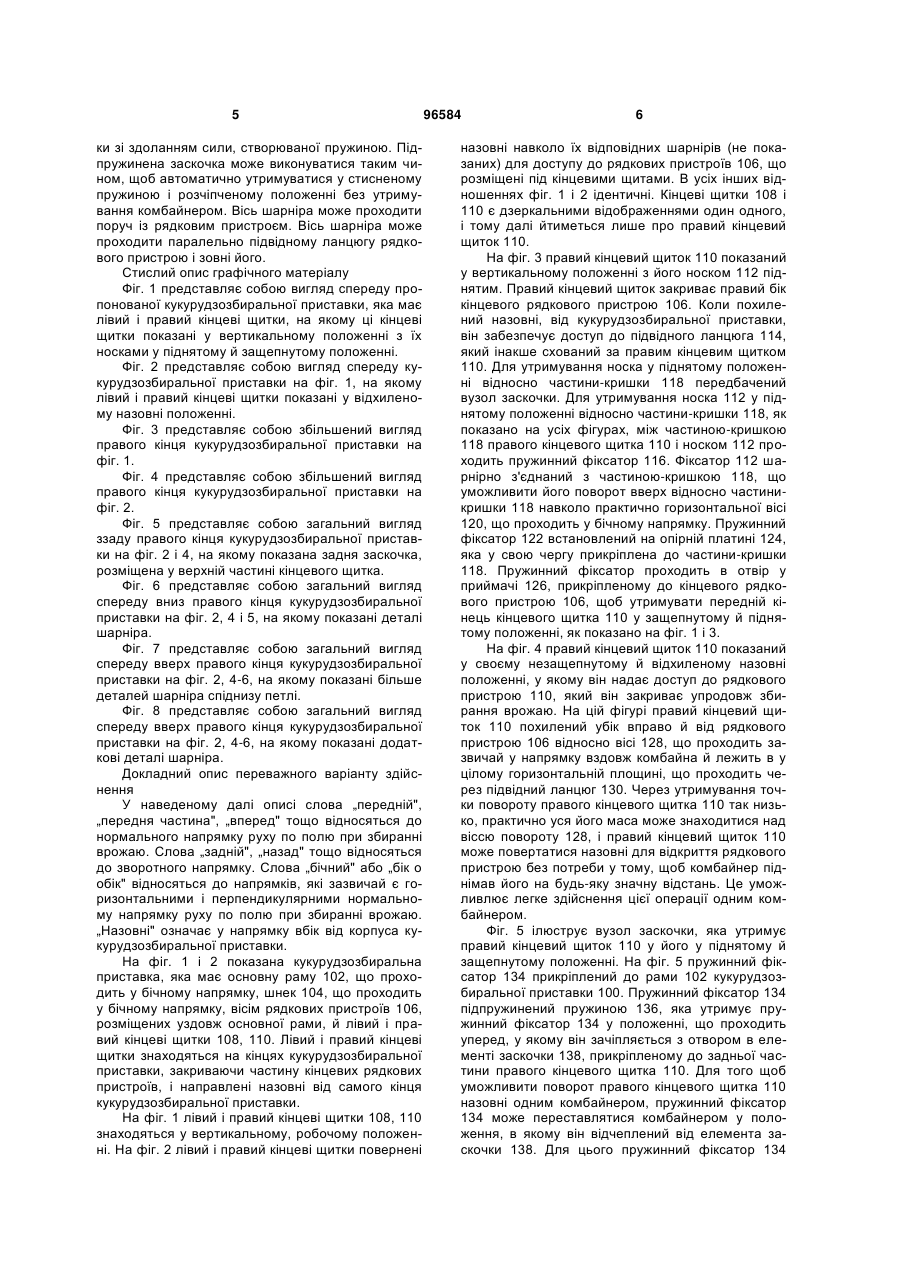

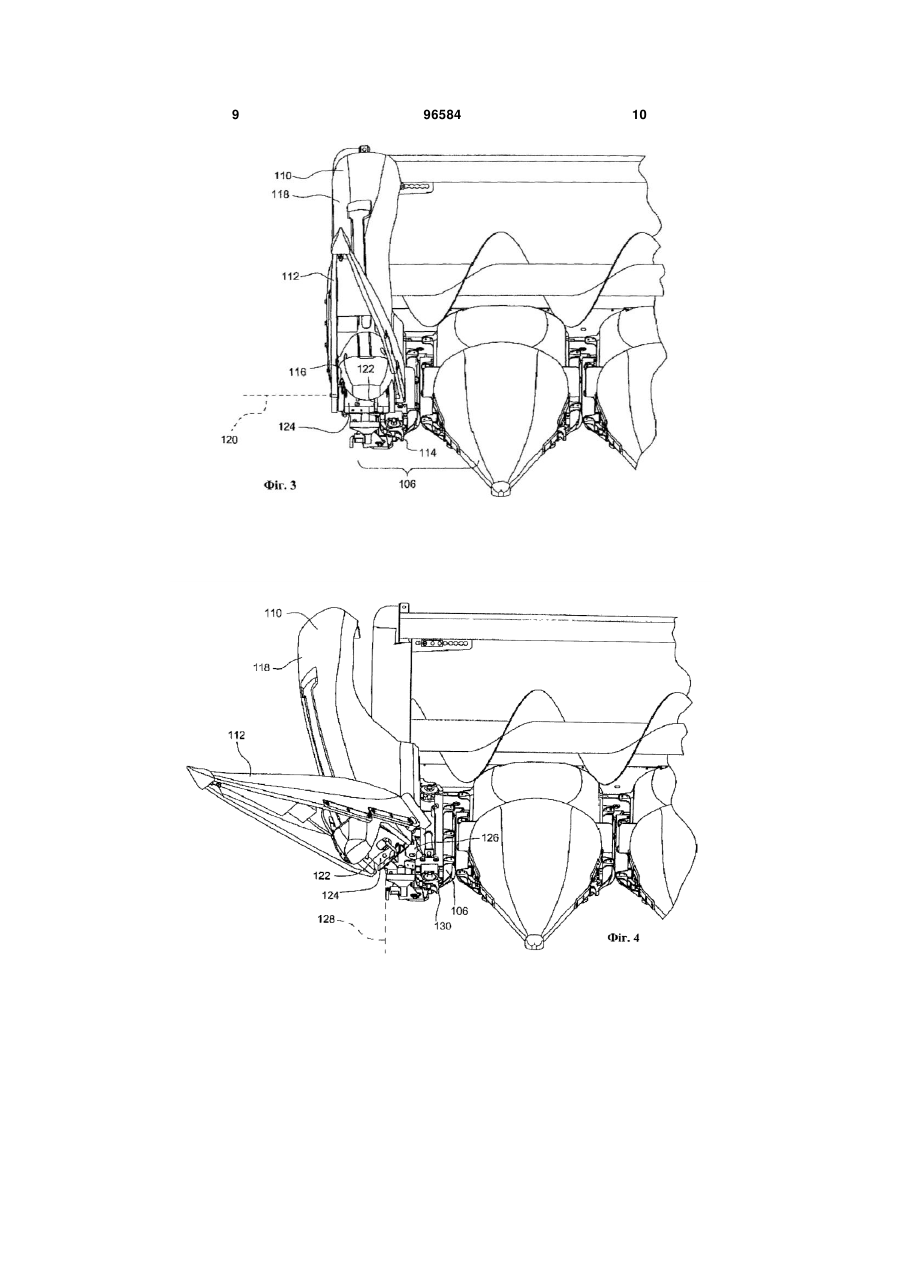

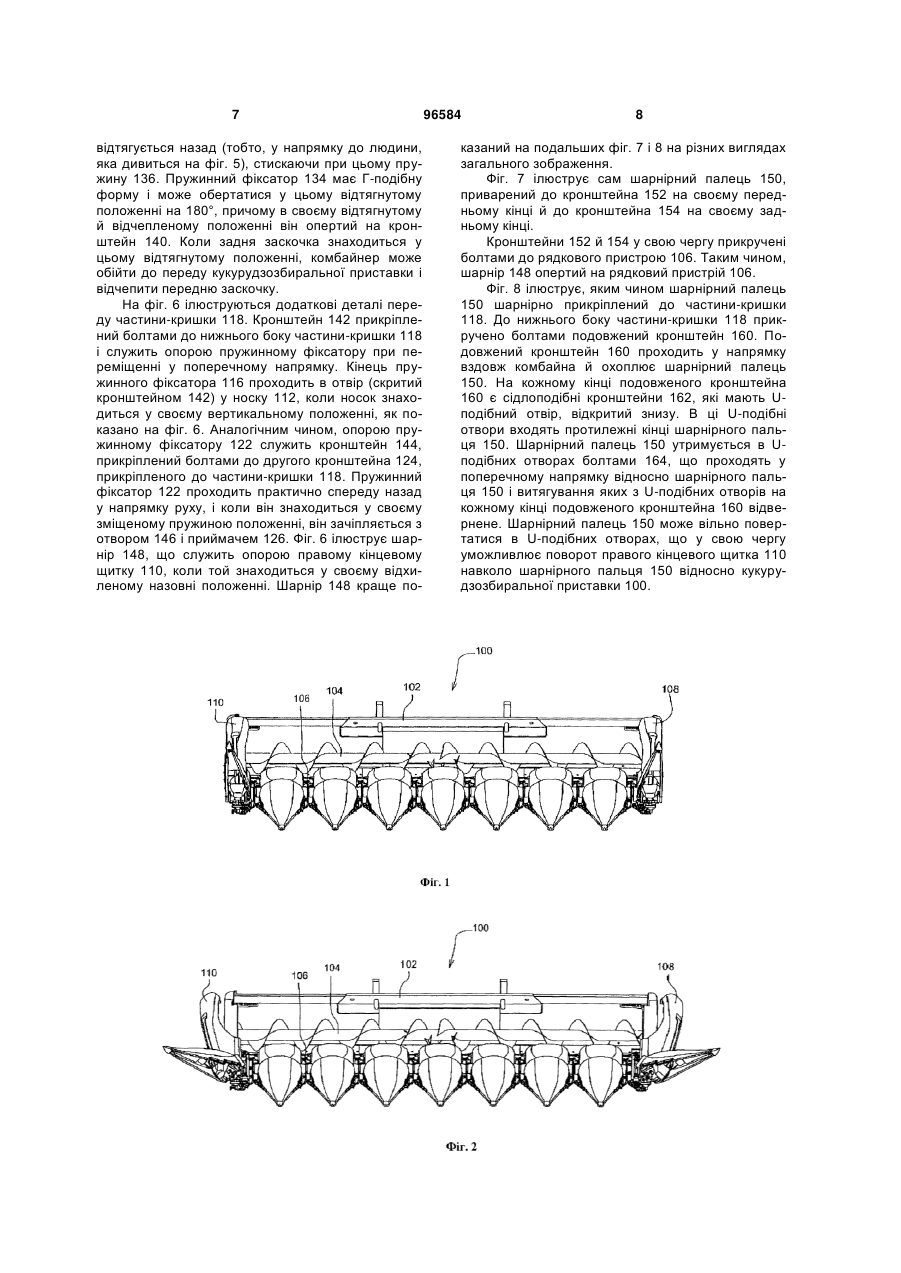

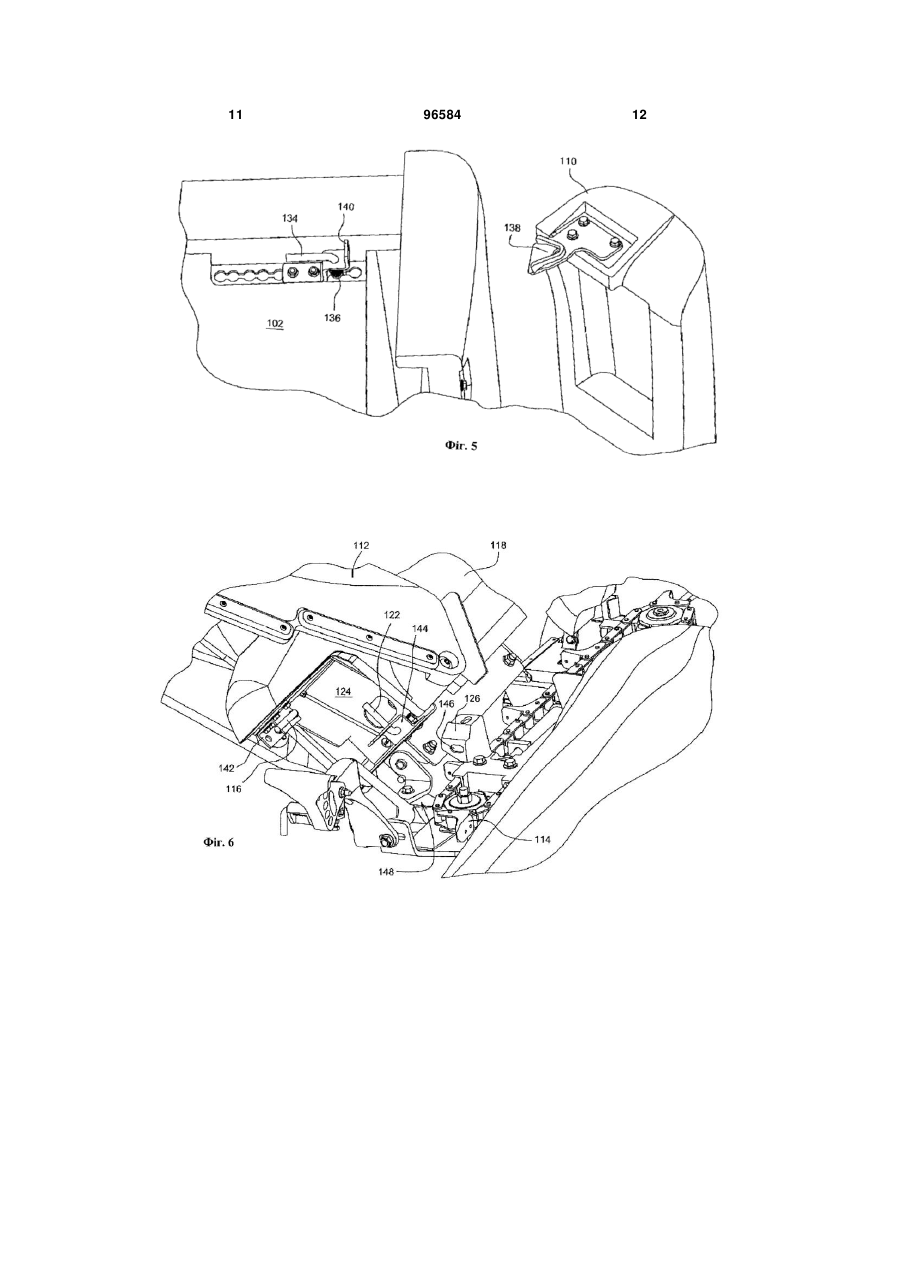

1. Кінцевий щиток для кукурудзозбиральної приставки, який містить: частину-кришку, що проходить у поздовжньому напрямку, закриває задню частину рядкового пристрою й утворює крайню бічну стінку кукурудзозбиральної приставки, носок, що проходить у поздовжньому напрямку і шарнірно прикріплений до переднього кінця частини-кришки, щоб повертатися вверх і вниз навколо горизонтальної вісі, що проходить у бічному напрямку, і закривати передній кінець рядкового пристрою; перший шарнірний елемент, прикріплений до частини-кришки; і другий шарнірний елемент, шарнірно прикріплений до першого шарнірного елемента, щоб дозволити першому шарнірному елементу й частинікришці повертатися навколо вісі шарніру, що проходить у напрямку вздовж комбайна, який відрізняється тим, що другий шарнірний елемент є нерухомим відносно основної рами кукурудзозбиральної приставки. 2. Кінцевий щиток для кукурудзозбиральної приставки за п. 1, який відрізняється тим, що другий шарнірний елемент кріпиться до рядкового пристрою, а рядковий пристрій кріпиться до основної рами кукурудзозбиральної приставки. 3. Кінцевий щиток для кукурудзозбиральної приставки за п. 1, який відрізняється тим, що містить також вузол підпружиненої заскочки, що зв'язує 2 (19) 1 3 Винахід відноситься до кінцевих щитків для кукурудзозбиральних приставок (жниварок). Жниварки (або „хедери") для сільськогосподарських збиральних машин зазвичай виконуються як горизонтальна рама, що проходить перпендикулярно напрямку руху по полю, до якої прикріплені кілька рядкових пристроїв. Рядкові пристрої - це пристрої, які виставлені точно напроти кожного рядка культур, до яких наближається сільськогосподарська збиральна машина, і які конструктивно виконані для збирання й зрізання рядка сільськогосподарських культур. Рядкові пристрої для кукурудзозбиральних приставок (жниварок) (типовий приклад) можуть мати два важелі, що проходять уперед, на яких прикріплені два нескінчених підвідних ланцюга. Ці підвідні ланцюги направляють кожне стебло кукурудзи у проміжок між важелями. Після потрапляння стебла між важелями два стеблових вальця, що обертаються у протилежних напрямках, захоплюють стебло кукурудзи між собою, притискають його донизу й зривають початки кукурудзи зі стебла кукурудзи. Ці початки кукурудзи підвідними ланцюгами згрібаються у жолоб (платформу) у задній частині кукурудзозбиральної приставки, де горизонтальний шнек передає їх до комбайна, на який кукурудзозбиральна приставка навішена і який переносить її по полю. Однією з проблем, пов'язаних із кукурудзозбиральними приставками, є вірогідність того, що вони забруднюватимуться або забиватимуться, типово, матеріалом культур. Коли це трапляється, збирання врожаю доводиться зупиняти для очистки забитого рядкового пристрою. Ці забруднення або забивання виникають лише при роботі транспортного засобу: серед сільськогосподарського поля далеко від майстерні. Важливо, щоб комбайнер усунув забруднення або забивання у рядкових пристроях і почав збирання врожаю якомога скоріше. Оскільки у комбайнера зазвичай немає усього комплекту інструментів, необхідних для розбирання кукурудзозбиральної приставки, важливо, щоб різними деталями кукурудзозбиральної приставки можна було легко маніпулювати, щоб уможливити швидку очистку. У звичайних кукурудзозбиральних приставках рядкові пристрої всередині кукурудзозбиральної приставки закриті легкими виготовленими відцентровим литтям пластиковими носками й кришками (див. фіг. 1-2), які один комбайнер може легко піднімати для одержання доступу до рядкового пристрою і потім опускати. Однак так само легко очистити від забруднень і забивань кінцеві (крайні) рядкові пристрої не можна. Два кінцевих щитка на кінцях кукурудзозбиральної приставки, які закривають кінцеві рядкові пристрої, для їх зняття з кінцевих рядкових пристроїв і основної рами кукурудзозбиральної приставки потребують гайкових ключів, викруток або інших інструментів. Маса традиційних кінцевих щитків є такою, що комбайнеру може бути важко самотужки впоратися з цією операцією. В одному конструктивному 96584 4 виконанні кінцевий щиток підтримується на шарнірі, що знаходиться на верхній задній частині кінцевого щитка приблизно 2 або 3 фути від комбайна. Для того щоб зняти цей кінцевий щиток, комбайнер береться за передній кінець кінцевого щитка, піднімає його на кілька футів і відходить, доки він не повернеться вгору й через задню стінку кукурудзозбиральної приставки. Навіть якщо кінцевий щиток може бути виготовленим з відносно легких матеріалів, необхідність підняти його так високо може потребувати участі двох людей. Отже, існує потреба у новому рішенні прикріплення кінцевих щитків до решти кукурудзозбиральної приставки, яке дозволить одному комбайнеру легко знімати кінцевий щиток для забезпечення доступу до рядкового пристрою, який цей кінцевий щиток закриває і захищає. Саме створення такої нової конструкції і є метою цього винаходу. Відповідно до першого аспекту винаходу, пропонується кінцевий щиток для кукурудзозбиральної приставки, який містить частину-кришку, що проходить у поздовжньому напрямку і закриває задню частину рядкового пристрою, носок, що проходить у поздовжньому напрямку і шарнірно прикріплений до переднього кінця частини-кришки, щоб повертатися вверх і вниз навколо горизонтальної вісі, що проходить у бічному напрямку, і закривати передній кінець рядкового пристрою; перший шарнірний елемент, прикріплений до частиникришки; і другий шарнірний елемент, шарнірно прикріплений до першого шарнірного елемента для повороту навколо вісі шарніру, що проходить у поздовжньому напрямку, причому другий шарнірний елемент прикріплений відносно до основної рами кукурудзозбиральної приставки. Другий шарнірний елемент може кріпитися до рядкового пристрою, а рядковий пристрій може кріпитися до основної рами кукурудзозбиральної приставки. Крім того, кінцевий щиток може містити підпружинену заскочку, що зв'язує верхню задню частину кінцевого щитка з основною рамою кукурудзозбиральної приставки для підтримування у своєму зачепленому стані кінцевого щитка у вертикальному положенні упродовж звичайних збиральних робіт. Підпружинена заскочка може містити пружинний фіксатор, встановлений на основній рамі, й елемент заскочки, встановлений на частині-кришці, й пружинний фіксатор може відчіплятися від елемента заскочки шляхом витягування вільного кінця пружинного фіксатора з отвору в елементі заскочки зі здоланням сили, створюваної пружиною. Крім того, кінцевий щиток може містити підпружинену заскочу, що зв'язує верхню передню частину частини-кришки з рядковим пристроєм, щоб підтримувати у своєму зачепленому стані кінцевий щиток у вертикальному положенні упродовж звичайних збиральних робіт. Підпружинена заскочка може містити пружинний фіксатор, встановлений на частині-кришці, й елемент заскочки, встановлений на рядковому пристрої, і, крім того, пружинний фіксатор може відчіплятися від елемента заскочки шляхом витягування вільного кінця пружинного фіксатора з отвору в елементі заскоч 5 ки зі здоланням сили, створюваної пружиною. Підпружинена заскочка може виконуватися таким чином, щоб автоматично утримуватися у стисненому пружиною і розчіпченому положенні без утримування комбайнером. Вісь шарніра може проходити поруч із рядковим пристроєм. Вісь шарніра може проходити паралельно підвідному ланцюгу рядкового пристрою і зовні його. Стислий опис графічного матеріалу Фіг. 1 представляє собою вигляд спереду пропонованої кукурудзозбиральної приставки, яка має лівий і правий кінцеві щитки, на якому ці кінцеві щитки показані у вертикальному положенні з їх носками у піднятому й защепнутому положенні. Фіг. 2 представляє собою вигляд спереду кукурудзозбиральної приставки на фіг. 1, на якому лівий і правий кінцеві щитки показані у відхиленому назовні положенні. Фіг. 3 представляє собою збільшений вигляд правого кінця кукурудзозбиральної приставки на фіг. 1. Фіг. 4 представляє собою збільшений вигляд правого кінця кукурудзозбиральної приставки на фіг. 2. Фіг. 5 представляє собою загальний вигляд ззаду правого кінця кукурудзозбиральної приставки на фіг. 2 і 4, на якому показана задня заскочка, розміщена у верхній частині кінцевого щитка. Фіг. 6 представляє собою загальний вигляд спереду вниз правого кінця кукурудзозбиральної приставки на фіг. 2, 4 і 5, на якому показані деталі шарніра. Фіг. 7 представляє собою загальний вигляд спереду вверх правого кінця кукурудзозбиральної приставки на фіг. 2, 4-6, на якому показані більше деталей шарніра спіднизу петлі. Фіг. 8 представляє собою загальний вигляд спереду вверх правого кінця кукурудзозбиральної приставки на фіг. 2, 4-6, на якому показані додаткові деталі шарніра. Докладний опис переважного варіанту здійснення У наведеному далі описі слова „передній", „передня частина", „вперед" тощо відносяться до нормального напрямку руху по полю при збиранні врожаю. Слова „задній", „назад" тощо відносяться до зворотного напрямку. Слова „бічний" або „бік о обік" відносяться до напрямків, які зазвичай є горизонтальними і перпендикулярними нормальному напрямку руху по полю при збиранні врожаю. „Назовні" означає у напрямку вбік від корпуса кукурудзозбиральної приставки. На фіг. 1 і 2 показана кукурудзозбиральна приставка, яка має основну раму 102, що проходить у бічному напрямку, шнек 104, що проходить у бічному напрямку, вісім рядкових пристроїв 106, розміщених уздовж основної рами, й лівий і правий кінцеві щитки 108, 110. Лівий і правий кінцеві щитки знаходяться на кінцях кукурудзозбиральної приставки, закриваючи частину кінцевих рядкових пристроїв, і направлені назовні від самого кінця кукурудзозбиральної приставки. На фіг. 1 лівий і правий кінцеві щитки 108, 110 знаходяться у вертикальному, робочому положенні. На фіг. 2 лівий і правий кінцеві щитки повернені 96584 6 назовні навколо їх відповідних шарнірів (не показаних) для доступу до рядкових пристроїв 106, що розміщені під кінцевими щитами. В усіх інших відношеннях фіг. 1 і 2 ідентичні. Кінцеві щитки 108 і 110 є дзеркальними відображеннями один одного, і тому далі йтиметься лише про правий кінцевий щиток 110. На фіг. 3 правий кінцевий щиток 110 показаний у вертикальному положенні з його носком 112 піднятим. Правий кінцевий щиток закриває правий бік кінцевого рядкового пристрою 106. Коли похилений назовні, від кукурудзозбиральної приставки, він забезпечує доступ до підвідного ланцюга 114, який інакше схований за правим кінцевим щитком 110. Для утримування носка у піднятому положенні відносно частини-кришки 118 передбачений вузол заскочки. Для утримування носка 112 у піднятому положенні відносно частини-кришки 118, як показано на усіх фігурах, між частиною-кришкою 118 правого кінцевого щитка 110 і носком 112 проходить пружинний фіксатор 116. Фіксатор 112 шарнірно з'єднаний з частиною-кришкою 118, що уможливити його поворот вверх відносно частиникришки 118 навколо практично горизонтальної вісі 120, що проходить у бічному напрямку. Пружинний фіксатор 122 встановлений на опірній платині 124, яка у свою чергу прикріплена до частини-кришки 118. Пружинний фіксатор проходить в отвір у приймачі 126, прикріпленому до кінцевого рядкового пристрою 106, щоб утримувати передній кінець кінцевого щитка 110 у защепнутому й піднятому положенні, як показано на фіг. 1 і 3. На фіг. 4 правий кінцевий щиток 110 показаний у своєму незащепнутому й відхиленому назовні положенні, у якому він надає доступ до рядкового пристрою 110, який він закриває упродовж збирання врожаю. На цій фігурі правий кінцевий щиток 110 похилений убік вправо й від рядкового пристрою 106 відносно вісі 128, що проходить зазвичай у напрямку вздовж комбайна й лежить в у цілому горизонтальній площині, що проходить через підвідний ланцюг 130. Через утримування точки повороту правого кінцевого щитка 110 так низько, практично уся його маса може знаходитися над віссю повороту 128, і правий кінцевий щиток 110 може повертатися назовні для відкриття рядкового пристрою без потреби у тому, щоб комбайнер піднімав його на будь-яку значну відстань. Це уможливлює легке здійснення цієї операції одним комбайнером. Фіг. 5 ілюструє вузол заскочки, яка утримує правий кінцевий щиток 110 у його у піднятому й защепнутому положенні. На фіг. 5 пружинний фіксатор 134 прикріплений до рами 102 кукурудзозбиральної приставки 100. Пружинний фіксатор 134 підпружинений пружиною 136, яка утримує пружинний фіксатор 134 у положенні, що проходить уперед, у якому він зачіпляється з отвором в елементі заскочки 138, прикріпленому до задньої частини правого кінцевого щитка 110. Для того щоб уможливити поворот правого кінцевого щитка 110 назовні одним комбайнером, пружинний фіксатор 134 може переставлятися комбайнером у положення, в якому він відчеплений від елемента заскочки 138. Для цього пружинний фіксатор 134 7 відтягується назад (тобто, у напрямку до людини, яка дивиться на фіг. 5), стискаючи при цьому пружину 136. Пружинний фіксатор 134 має Г-подібну форму і може обертатися у цьому відтягнутому положенні на 180°, причому в своєму відтягнутому й відчепленому положенні він опертий на кронштейн 140. Коли задня заскочка знаходиться у цьому відтягнутому положенні, комбайнер може обійти до переду кукурудзозбиральної приставки і відчепити передню заскочку. На фіг. 6 ілюструються додаткові деталі переду частини-кришки 118. Кронштейн 142 прикріплений болтами до нижнього боку частини-кришки 118 і служить опорою пружинному фіксатору при переміщенні у поперечному напрямку. Кінець пружинного фіксатора 116 проходить в отвір (скритий кронштейном 142) у носку 112, коли носок знаходиться у своєму вертикальному положенні, як показано на фіг. 6. Аналогічним чином, опорою пружинному фіксатору 122 служить кронштейн 144, прикріплений болтами до другого кронштейна 124, прикріпленого до частини-кришки 118. Пружинний фіксатор 122 проходить практично спереду назад у напрямку руху, і коли він знаходиться у своєму зміщеному пружиною положенні, він зачіпляється з отвором 146 і приймачем 126. Фіг. 6 ілюструє шарнір 148, що служить опорою правому кінцевому щитку 110, коли той знаходиться у своєму відхиленому назовні положенні. Шарнір 148 краще по 96584 8 казаний на подальших фіг. 7 і 8 на різних виглядах загального зображення. Фіг. 7 ілюструє сам шарнірний палець 150, приварений до кронштейна 152 на своєму передньому кінці й до кронштейна 154 на своєму задньому кінці. Кронштейни 152 й 154 у свою чергу прикручені болтами до рядкового пристрою 106. Таким чином, шарнір 148 опертий на рядковий пристрій 106. Фіг. 8 ілюструє, яким чином шарнірний палець 150 шарнірно прикріплений до частини-кришки 118. До нижнього боку частини-кришки 118 прикручено болтами подовжений кронштейн 160. Подовжений кронштейн 160 проходить у напрямку вздовж комбайна й охоплює шарнірний палець 150. На кожному кінці подовженого кронштейна 160 є сідлоподібні кронштейни 162, які мають Uподібний отвір, відкритий знизу. В ці U-подібні отвори входять протилежні кінці шарнірного пальця 150. Шарнірний палець 150 утримується в Uподібних отворах болтами 164, що проходять у поперечному напрямку відносно шарнірного пальця 150 і витягування яких з U-подібних отворів на кожному кінці подовженого кронштейна 160 відвернене. Шарнірний палець 150 може вільно повертатися в U-подібних отворах, що у свою чергу уможливлює поворот правого кінцевого щитка 110 навколо шарнірного пальця 150 відносно кукурудзозбиральної приставки 100. 9 96584 10 11 96584 12 13 Комп’ютерна верстка І. Скворцова 96584 Підписне 14 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
