Сонячна панель віконного блока

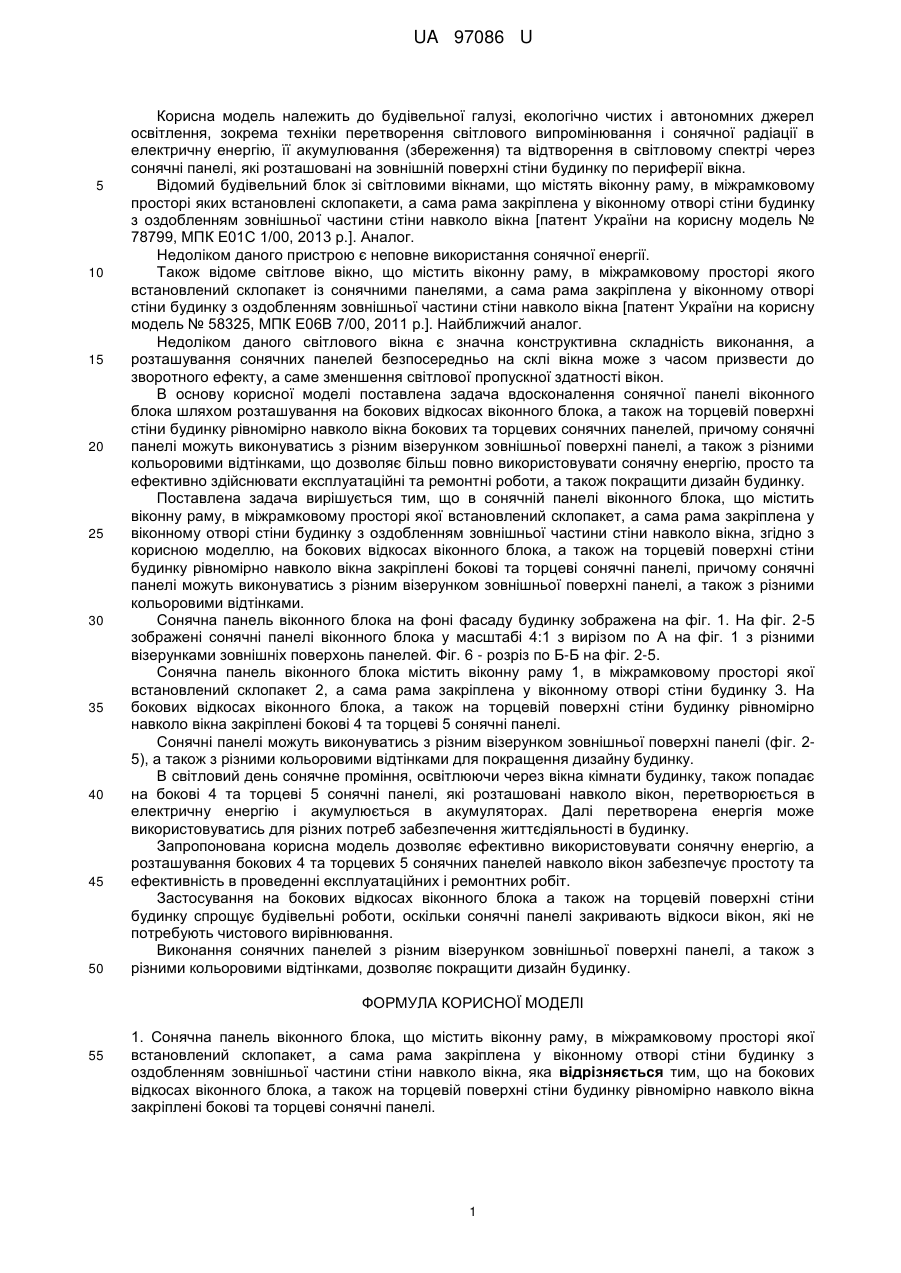

Реферат: Сонячна панель віконного блока містить віконну раму, в міжрамковому просторі якої встановлений склопакет, а сама рама закріплена у віконному отворі стіни будинку з оздобленням зовнішньої частини стіни навколо вікна. На бокових відкосах віконного блока, а також на торцевій поверхні стіни будинку рівномірно навколо вікна закріплені бокові та торцеві сонячні панелі. UA 97086 U (12) UA 97086 U UA 97086 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельної галузі, екологічно чистих і автономних джерел освітлення, зокрема техніки перетворення світлового випромінювання і сонячної радіації в електричну енергію, її акумулювання (збереження) та відтворення в світловому спектрі через сонячні панелі, які розташовані на зовнішній поверхні стіни будинку по периферії вікна. Відомий будівельний блок зі світловими вікнами, що містять віконну раму, в міжрамковому просторі яких встановлені склопакети, а сама рама закріплена у віконному отворі стіни будинку з оздобленням зовнішньої частини стіни навколо вікна [патент України на корисну модель № 78799, МПК Е01С 1/00, 2013 р.]. Аналог. Недоліком даного пристрою є неповне використання сонячної енергії. Також відоме світлове вікно, що містить віконну раму, в міжрамковому просторі якого встановлений склопакет із сонячними панелями, а сама рама закріплена у віконному отворі стіни будинку з оздобленням зовнішньої частини стіни навколо вікна [патент України на корисну модель № 58325, МПК Е06В 7/00, 2011 р.]. Найближчий аналог. Недоліком даного світлового вікна є значна конструктивна складність виконання, а розташування сонячних панелей безпосередньо на склі вікна може з часом призвести до зворотного ефекту, а саме зменшення світлової пропускної здатності вікон. В основу корисної моделі поставлена задача вдосконалення сонячної панелі віконного блока шляхом розташування на бокових відкосах віконного блока, а також на торцевій поверхні стіни будинку рівномірно навколо вікна бокових та торцевих сонячних панелей, причому сонячні панелі можуть виконуватись з різним візерунком зовнішньої поверхні панелі, а також з різними кольоровими відтінками, що дозволяє більш повно використовувати сонячну енергію, просто та ефективно здійснювати експлуатаційні та ремонтні роботи, а також покращити дизайн будинку. Поставлена задача вирішується тим, що в сонячній панелі віконного блока, що містить віконну раму, в міжрамковому просторі якої встановлений склопакет, а сама рама закріплена у віконному отворі стіни будинку з оздобленням зовнішньої частини стіни навколо вікна, згідно з корисною моделлю, на бокових відкосах віконного блока, а також на торцевій поверхні стіни будинку рівномірно навколо вікна закріплені бокові та торцеві сонячні панелі, причому сонячні панелі можуть виконуватись з різним візерунком зовнішньої поверхні панелі, а також з різними кольоровими відтінками. Сонячна панель віконного блока на фоні фасаду будинку зображена на фіг. 1. На фіг. 2-5 зображені сонячні панелі віконного блока у масштабі 4:1 з вирізом по А на фіг. 1 з різними візерунками зовнішніх поверхонь панелей. Фіг. 6 - розріз по Б-Б на фіг. 2-5. Сонячна панель віконного блока містить віконну раму 1, в міжрамковому просторі якої встановлений склопакет 2, а сама рама закріплена у віконному отворі стіни будинку 3. На бокових відкосах віконного блока, а також на торцевій поверхні стіни будинку рівномірно навколо вікна закріплені бокові 4 та торцеві 5 сонячні панелі. Сонячні панелі можуть виконуватись з різним візерунком зовнішньої поверхні панелі (фіг. 25), а також з різними кольоровими відтінками для покращення дизайну будинку. В світловий день сонячне проміння, освітлюючи через вікна кімнати будинку, також попадає на бокові 4 та торцеві 5 сонячні панелі, які розташовані навколо вікон, перетворюється в електричну енергію і акумулюється в акумуляторах. Далі перетворена енергія може використовуватись для різних потреб забезпечення життєдіяльності в будинку. Запропонована корисна модель дозволяє ефективно використовувати сонячну енергію, а розташування бокових 4 та торцевих 5 сонячних панелей навколо вікон забезпечує простоту та ефективність в проведенні експлуатаційних і ремонтних робіт. Застосування на бокових відкосах віконного блока а також на торцевій поверхні стіни будинку спрощує будівельні роботи, оскільки сонячні панелі закривають відкоси вікон, які не потребують чистового вирівнювання. Виконання сонячних панелей з різним візерунком зовнішньої поверхні панелі, а також з різними кольоровими відтінками, дозволяє покращити дизайн будинку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Сонячна панель віконного блока, що містить віконну раму, в міжрамковому просторі якої встановлений склопакет, а сама рама закріплена у віконному отворі стіни будинку з оздобленням зовнішньої частини стіни навколо вікна, яка відрізняється тим, що на бокових відкосах віконного блока, а також на торцевій поверхні стіни будинку рівномірно навколо вікна закріплені бокові та торцеві сонячні панелі. 1 UA 97086 U 2. Сонячна панель віконного блока за п. 1, яка відрізняється тим, що сонячні панелі можуть виконуватись з різним візерунком зовнішньої поверхні панелі, а також з різними кольоровими відтінками. 2 UA 97086 U 3 UA 97086 U 4 UA 97086 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
