Вішалка для одягу

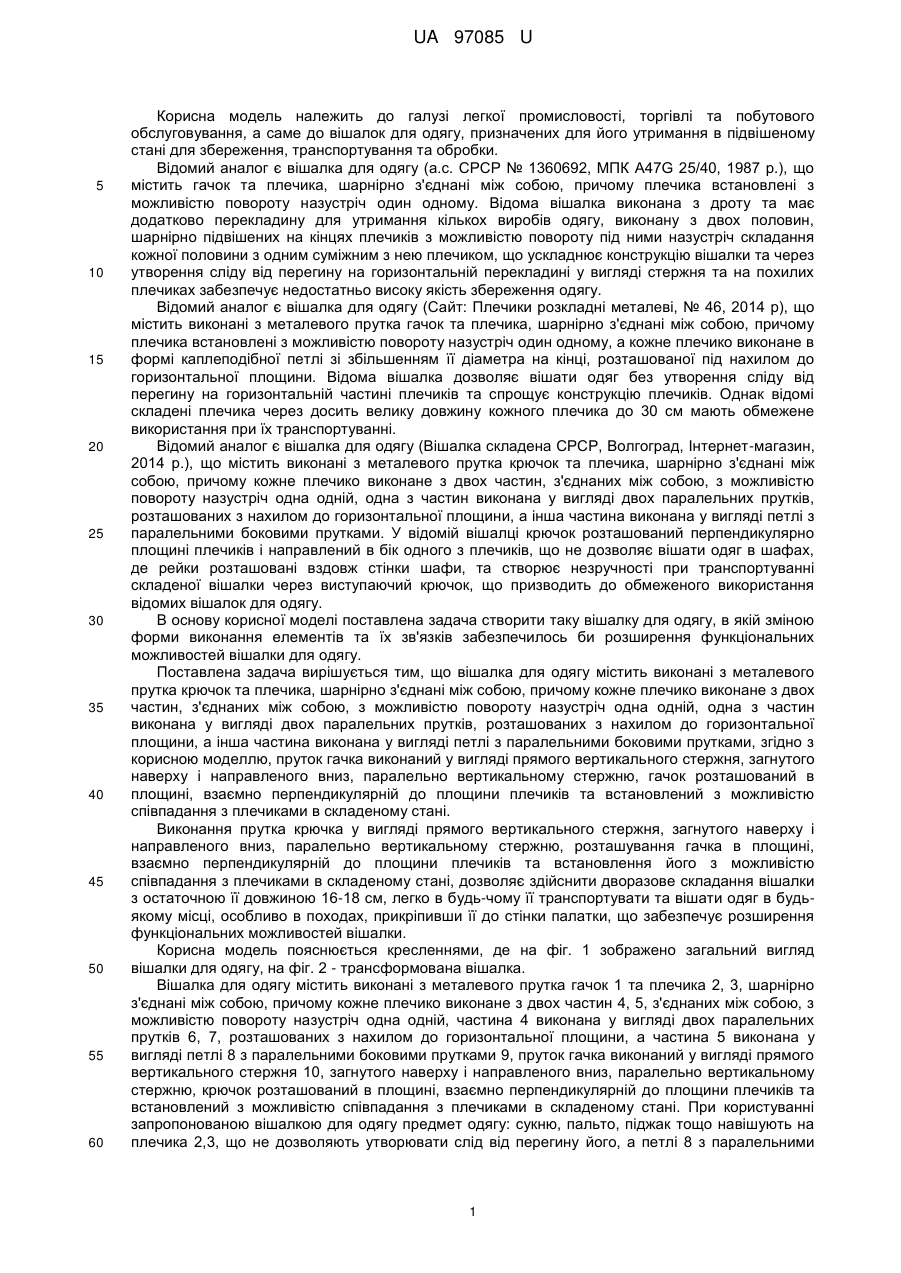

Реферат: UA 97085 U UA 97085 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості, торгівлі та побутового обслуговування, а саме до вішалок для одягу, призначених для його утримання в підвішеному стані для збереження, транспортування та обробки. Відомий аналог є вішалка для одягу (а.с. СРСР № 1360692, МПК A47G 25/40, 1987 p.), що містить гачок та плечика, шарнірно з'єднані між собою, причому плечика встановлені з можливістю повороту назустріч один одному. Відома вішалка виконана з дроту та має додатково перекладину для утримання кількох виробів одягу, виконану з двох половин, шарнірно підвішених на кінцях плечиків з можливістю повороту під ними назустріч складання кожної половини з одним суміжним з нею плечиком, що ускладнює конструкцію вішалки та через утворення сліду від перегину на горизонтальній перекладині у вигляді стержня та на похилих плечиках забезпечує недостатньо високу якість збереження одягу. Відомий аналог є вішалка для одягу (Сайт: Плечики розкладні металеві, № 46, 2014 р), що містить виконані з металевого прутка гачок та плечика, шарнірно з'єднані між собою, причому плечика встановлені з можливістю повороту назустріч один одному, а кожне плечико виконане в формі каплеподібної петлі зі збільшенням її діаметра на кінці, розташованої під нахилом до горизонтальної площини. Відома вішалка дозволяє вішати одяг без утворення сліду від перегину на горизонтальній частині плечиків та спрощує конструкцію плечиків. Однак відомі складені плечика через досить велику довжину кожного плечика до 30 см мають обмежене використання при їх транспортуванні. Відомий аналог є вішалка для одягу (Вішалка складена СРСР, Волгоград, Інтернет-магазин, 2014 р.), що містить виконані з металевого прутка крючок та плечика, шарнірно з'єднані між собою, причому кожне плечико виконане з двох частин, з'єднаних між собою, з можливістю повороту назустріч одна одній, одна з частин виконана у вигляді двох паралельних прутків, розташованих з нахилом до горизонтальної площини, а інша частина виконана у вигляді петлі з паралельними боковими прутками. У відомій вішалці крючок розташований перпендикулярно площині плечиків і направлений в бік одного з плечиків, що не дозволяє вішати одяг в шафах, де рейки розташовані вздовж стінки шафи, та створює незручності при транспортуванні складеної вішалки через виступаючий крючок, що призводить до обмеженого використання відомих вішалок для одягу. В основу корисної моделі поставлена задача створити таку вішалку для одягу, в якій зміною форми виконання елементів та їх зв'язків забезпечилось би розширення функціональних можливостей вішалки для одягу. Поставлена задача вирішується тим, що вішалка для одягу містить виконані з металевого прутка крючок та плечика, шарнірно з'єднані між собою, причому кожне плечико виконане з двох частин, з'єднаних між собою, з можливістю повороту назустріч одна одній, одна з частин виконана у вигляді двох паралельних прутків, розташованих з нахилом до горизонтальної площини, а інша частина виконана у вигляді петлі з паралельними боковими прутками, згідно з корисною моделлю, пруток гачка виконаний у вигляді прямого вертикального стержня, загнутого наверху і направленого вниз, паралельно вертикальному стержню, гачок розташований в площині, взаємно перпендикулярній до площини плечиків та встановлений з можливістю співпадання з плечиками в складеному стані. Виконання прутка крючка у вигляді прямого вертикального стержня, загнутого наверху і направленого вниз, паралельно вертикальному стержню, розташування гачка в площині, взаємно перпендикулярній до площини плечиків та встановлення його з можливістю співпадання з плечиками в складеному стані, дозволяє здійснити дворазове складання вішалки з остаточною її довжиною 16-18 см, легко в будь-чому її транспортувати та вішати одяг в будьякому місці, особливо в походах, прикріпивши її до стінки палатки, що забезпечує розширення функціональних можливостей вішалки. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд вішалки для одягу, на фіг. 2 - трансформована вішалка. Вішалка для одягу містить виконані з металевого прутка гачок 1 та плечика 2, 3, шарнірно з'єднані між собою, причому кожне плечико виконане з двох частин 4, 5, з'єднаних між собою, з можливістю повороту назустріч одна одній, частина 4 виконана у вигляді двох паралельних прутків 6, 7, розташованих з нахилом до горизонтальної площини, а частина 5 виконана у вигляді петлі 8 з паралельними боковими прутками 9, пруток гачка виконаний у вигляді прямого вертикального стержня 10, загнутого наверху і направленого вниз, паралельно вертикальному стержню, крючок розташований в площині, взаємно перпендикулярній до площини плечиків та встановлений з можливістю співпадання з плечиками в складеному стані. При користуванні запропонованою вішалкою для одягу предмет одягу: сукню, пальто, піджак тощо навішують на плечика 2,3, що не дозволяють утворювати слід від перегину його, а петлі 8 з паралельними 1 UA 97085 U боковими прутками 9 утримують форму одягу в частині наплічників для одягу, після чого за допомогою крючка 1 вішалку з одягом розміщують на вертикальній стінці дотично до неї. Після використання вішалки для одягу її складають і розміщують в будь-якій сумці, що є зручним, не потребує багато місця та підвищує функціональні можливості вішалки і розширює її асортимент. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Вішалка для одягу, що містить виконані з металевого прутка крючок та плечика, шарнірно з'єднані між собою, причому кожне плечико виконане з двох частин, з'єднаних між собою, з можливістю повороту назустріч одна одній, одна з частин виконана у вигляді двох паралельних прутків, розташованих з нахилом до горизонтальної площини, а інша частина виконана у вигляді петлі з паралельними боковими прутками, яка відрізняється тим, що пруток гачка виконаний у вигляді прямого вертикального стержня, загнутого наверху і направленого вниз, паралельно вертикальному стержню, гачок розташований в площині, взаємно перпендикулярній до площини плечиків та встановлений з можливістю співпадання з плечиками в складеному стані. 2 UA 97085 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
