Жіноча гігієнічна прокладка

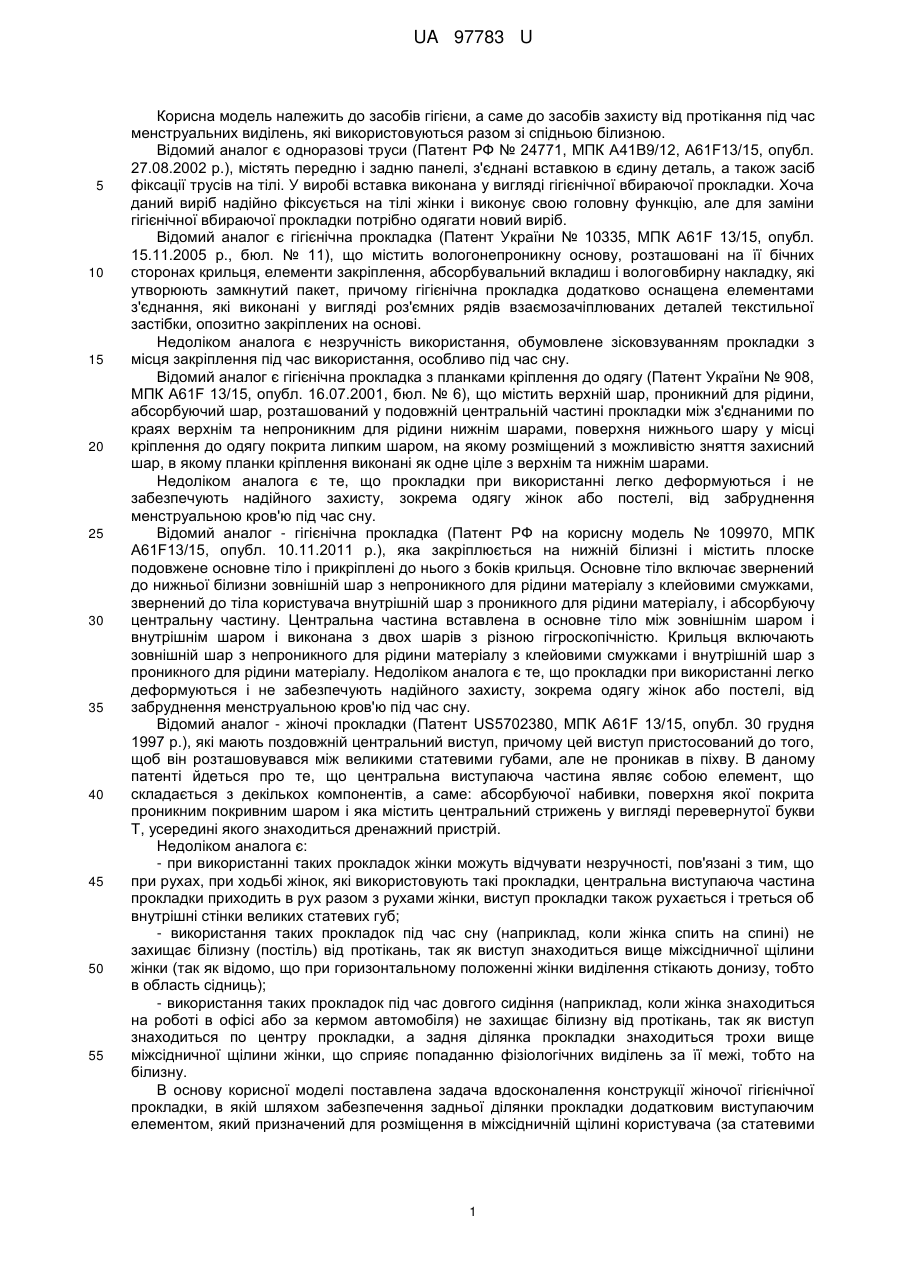

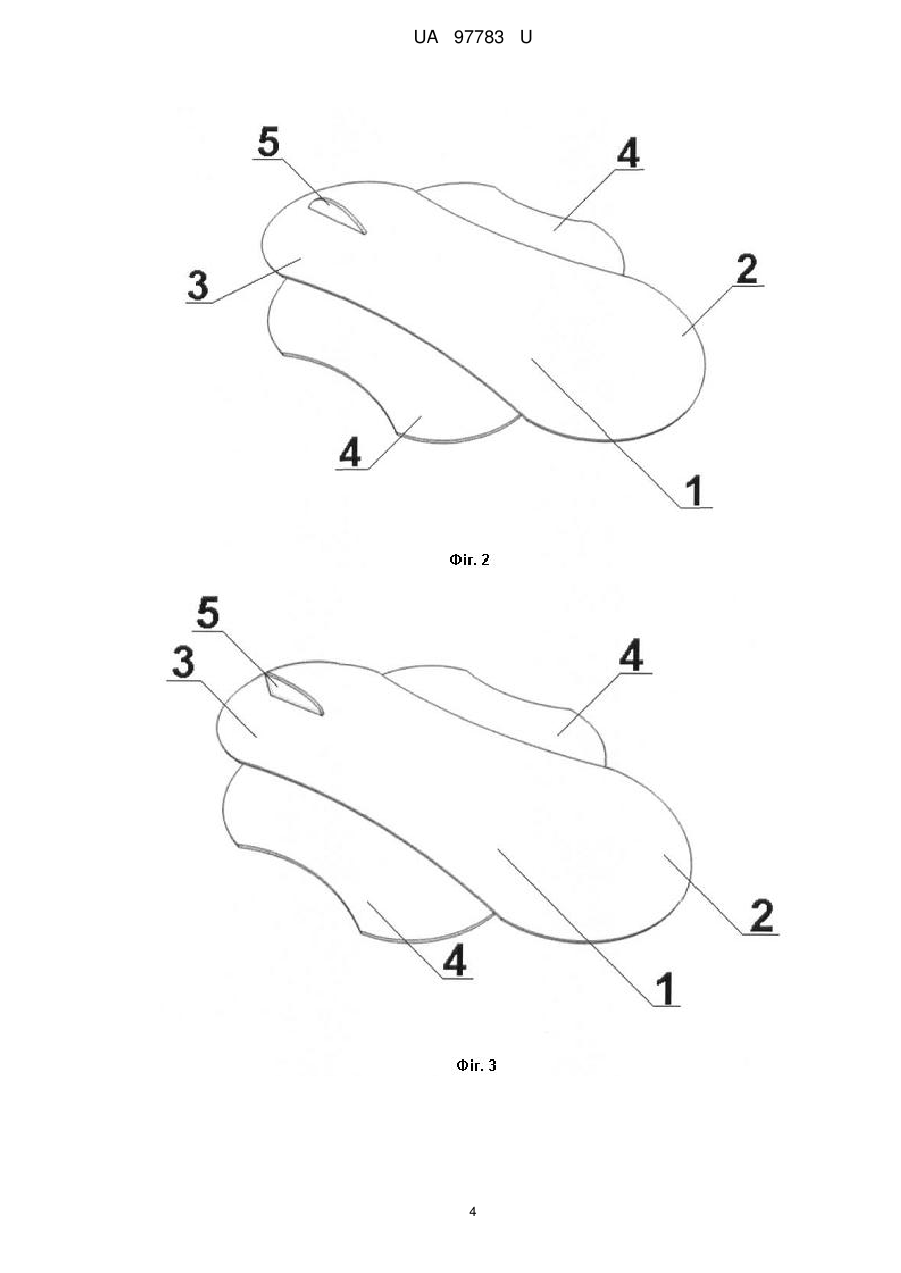

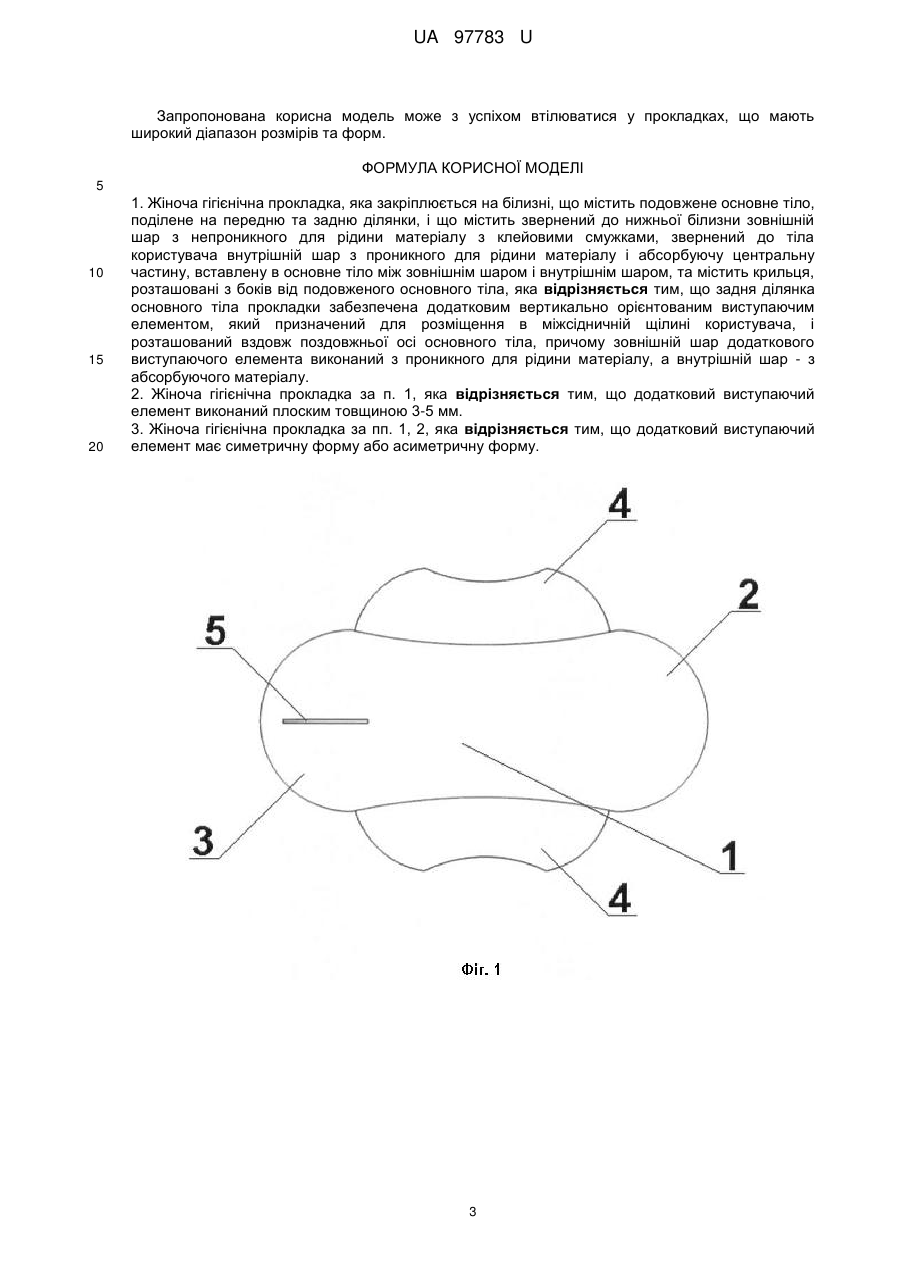

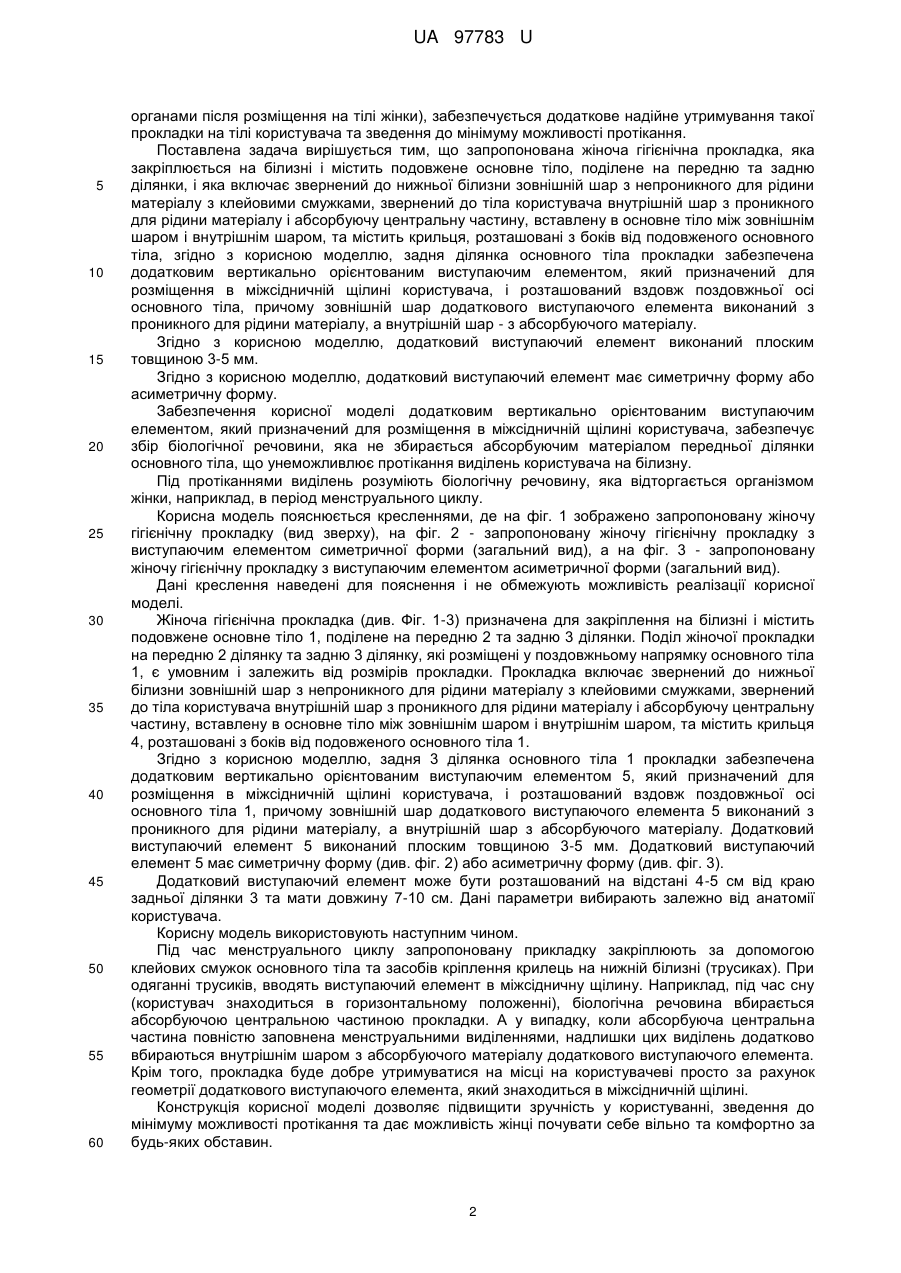

Реферат: Жіноча гігієнічна прокладка, яка закріплюється на білизні, містить подовжене основне тіло, поділене на передню та задню ділянки. Задня ділянка містить звернений до нижньої білизни зовнішній шар з непроникного для рідини матеріалу з клейовими смужками. Прокладка містить крильця, розташовані з боків від подовженого основного тіла. Задня ділянка основного тіла прокладки забезпечена додатковим вертикально орієнтованим виступаючим елементом, який призначений для розміщення в міжсідничній щілині користувача, і розташований вздовж поздовжньої осі основного тіла. Зовнішній шар додаткового виступаючого елемента виконаний з проникного для рідини матеріалу, а внутрішній шар - з абсорбуючого матеріалу. UA 97783 U (54) ЖІНОЧА ГІГІЄНІЧНА ПРОКЛАДКА UA 97783 U UA 97783 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів гігієни, а саме до засобів захисту від протікання під час менструальних виділень, які використовуються разом зі спідньою білизною. Відомий аналог є одноразові труси (Патент РФ № 24771, МПК А41В9/12, A61F13/15, опубл. 27.08.2002 p.), містять передню і задню панелі, з'єднані вставкою в єдину деталь, а також засіб фіксації трусів на тілі. У виробі вставка виконана у вигляді гігієнічної вбираючої прокладки. Хоча даний виріб надійно фіксується на тілі жінки і виконує свою головну функцію, але для заміни гігієнічної вбираючої прокладки потрібно одягати новий виріб. Відомий аналог є гігієнічна прокладка (Патент України № 10335, МПК A61F 13/15, опубл. 15.11.2005 р., бюл. № 11), що містить вологонепроникну основу, розташовані на її бічних сторонах крильця, елементи закріплення, абсорбувальний вкладиш і вологовбирну накладку, які утворюють замкнутий пакет, причому гігієнічна прокладка додатково оснащена елементами з'єднання, які виконані у вигляді роз'ємних рядів взаємозачіплюваних деталей текстильної застібки, опозитно закріплених на основі. Недоліком аналога є незручність використання, обумовлене зісковзуванням прокладки з місця закріплення під час використання, особливо під час сну. Відомий аналог є гігієнічна прокладка з планками кріплення до одягу (Патент України № 908, МПК A61F 13/15, опубл. 16.07.2001, бюл. № 6), що містить верхній шар, проникний для рідини, абсорбуючий шар, розташований у подовжній центральній частині прокладки між з'єднаними по краях верхнім та непроникним для рідини нижнім шарами, поверхня нижнього шару у місці кріплення до одягу покрита липким шаром, на якому розміщений з можливістю зняття захисний шар, в якому планки кріплення виконані як одне ціле з верхнім та нижнім шарами. Недоліком аналога є те, що прокладки при використанні легко деформуються і не забезпечують надійного захисту, зокрема одягу жінок або постелі, від забруднення менструальною кров'ю під час сну. Відомий аналог - гігієнічна прокладка (Патент РФ на корисну модель № 109970, МПК A61F13/15, опубл. 10.11.2011 p.), яка закріплюється на нижній білизні і містить плоске подовжене основне тіло і прикріплені до нього з боків крильця. Основне тіло включає звернений до нижньої білизни зовнішній шар з непроникного для рідини матеріалу з клейовими смужками, звернений до тіла користувача внутрішній шар з проникного для рідини матеріалу, і абсорбуючу центральну частину. Центральна частина вставлена в основне тіло між зовнішнім шаром і внутрішнім шаром і виконана з двох шарів з різною гігроскопічністю. Крильця включають зовнішній шар з непроникного для рідини матеріалу з клейовими смужками і внутрішній шар з проникного для рідини матеріалу. Недоліком аналога є те, що прокладки при використанні легко деформуються і не забезпечують надійного захисту, зокрема одягу жінок або постелі, від забруднення менструальною кров'ю під час сну. Відомий аналог - жіночі прокладки (Патент US5702380, МПК A61F 13/15, опубл. 30 грудня 1997 p.), які мають поздовжній центральний виступ, причому цей виступ пристосований до того, щоб він розташовувався між великими статевими губами, але не проникав в піхву. В даному патенті йдеться про те, що центральна виступаюча частина являє собою елемент, що складається з декількох компонентів, а саме: абсорбуючої набивки, поверхня якої покрита проникним покривним шаром і яка містить центральний стрижень у вигляді перевернутої букви Т, усередині якого знаходиться дренажний пристрій. Недоліком аналога є: - при використанні таких прокладок жінки можуть відчувати незручності, пов'язані з тим, що при рухах, при ходьбі жінок, які використовують такі прокладки, центральна виступаюча частина прокладки приходить в рух разом з рухами жінки, виступ прокладки також рухається і треться об внутрішні стінки великих статевих губ; - використання таких прокладок під час сну (наприклад, коли жінка спить на спині) не захищає білизну (постіль) від протікань, так як виступ знаходиться вище міжсідничної щілини жінки (так як відомо, що при горизонтальному положенні жінки виділення стікають донизу, тобто в область сідниць); - використання таких прокладок під час довгого сидіння (наприклад, коли жінка знаходиться на роботі в офісі або за кермом автомобіля) не захищає білизну від протікань, так як виступ знаходиться по центру прокладки, а задня ділянка прокладки знаходиться трохи вище міжсідничної щілини жінки, що сприяє попаданню фізіологічних виділень за її межі, тобто на білизну. В основу корисної моделі поставлена задача вдосконалення конструкції жіночої гігієнічної прокладки, в якій шляхом забезпечення задньої ділянки прокладки додатковим виступаючим елементом, який призначений для розміщення в міжсідничній щілині користувача (за статевими 1 UA 97783 U 5 10 15 20 25 30 35 40 45 50 55 60 органами після розміщення на тілі жінки), забезпечується додаткове надійне утримування такої прокладки на тілі користувача та зведення до мінімуму можливості протікання. Поставлена задача вирішується тим, що запропонована жіноча гігієнічна прокладка, яка закріплюється на білизні і містить подовжене основне тіло, поділене на передню та задню ділянки, і яка включає звернений до нижньої білизни зовнішній шар з непроникного для рідини матеріалу з клейовими смужками, звернений до тіла користувача внутрішній шар з проникного для рідини матеріалу і абсорбуючу центральну частину, вставлену в основне тіло між зовнішнім шаром і внутрішнім шаром, та містить крильця, розташовані з боків від подовженого основного тіла, згідно з корисною моделлю, задня ділянка основного тіла прокладки забезпечена додатковим вертикально орієнтованим виступаючим елементом, який призначений для розміщення в міжсідничній щілині користувача, і розташований вздовж поздовжньої осі основного тіла, причому зовнішній шар додаткового виступаючого елемента виконаний з проникного для рідини матеріалу, а внутрішній шар - з абсорбуючого матеріалу. Згідно з корисною моделлю, додатковий виступаючий елемент виконаний плоским товщиною 3-5 мм. Згідно з корисною моделлю, додатковий виступаючий елемент має симетричну форму або асиметричну форму. Забезпечення корисної моделі додатковим вертикально орієнтованим виступаючим елементом, який призначений для розміщення в міжсідничній щілині користувача, забезпечує збір біологічної речовини, яка не збирається абсорбуючим матеріалом передньої ділянки основного тіла, що унеможливлює протікання виділень користувача на білизну. Під протіканнями виділень розуміють біологічну речовину, яка відторгається організмом жінки, наприклад, в період менструального циклу. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено запропоновану жіночу гігієнічну прокладку (вид зверху), на фіг. 2 - запропоновану жіночу гігієнічну прокладку з виступаючим елементом симетричної форми (загальний вид), а на фіг. 3 - запропоновану жіночу гігієнічну прокладку з виступаючим елементом асиметричної форми (загальний вид). Дані креслення наведені для пояснення і не обмежують можливість реалізації корисної моделі. Жіноча гігієнічна прокладка (див. Фіг. 1-3) призначена для закріплення на білизні і містить подовжене основне тіло 1, поділене на передню 2 та задню 3 ділянки. Поділ жіночої прокладки на передню 2 ділянку та задню 3 ділянку, які розміщені у поздовжньому напрямку основного тіла 1, є умовним і залежить від розмірів прокладки. Прокладка включає звернений до нижньої білизни зовнішній шар з непроникного для рідини матеріалу з клейовими смужками, звернений до тіла користувача внутрішній шар з проникного для рідини матеріалу і абсорбуючу центральну частину, вставлену в основне тіло між зовнішнім шаром і внутрішнім шаром, та містить крильця 4, розташовані з боків від подовженого основного тіла 1. Згідно з корисною моделлю, задня 3 ділянка основного тіла 1 прокладки забезпечена додатковим вертикально орієнтованим виступаючим елементом 5, який призначений для розміщення в міжсідничній щілині користувача, і розташований вздовж поздовжньої осі основного тіла 1, причому зовнішній шар додаткового виступаючого елемента 5 виконаний з проникного для рідини матеріалу, а внутрішній шар з абсорбуючого матеріалу. Додатковий виступаючий елемент 5 виконаний плоским товщиною 3-5 мм. Додатковий виступаючий елемент 5 має симетричну форму (див. фіг. 2) або асиметричну форму (див. фіг. 3). Додатковий виступаючий елемент може бути розташований на відстані 4-5 см від краю задньої ділянки 3 та мати довжину 7-10 см. Дані параметри вибирають залежно від анатомії користувача. Корисну модель використовують наступним чином. Під час менструального циклу запропоновану прикладку закріплюють за допомогою клейових смужок основного тіла та засобів кріплення крилець на нижній білизні (трусиках). При одяганні трусиків, вводять виступаючий елемент в міжсідничну щілину. Наприклад, під час сну (користувач знаходиться в горизонтальному положенні), біологічна речовина вбирається абсорбуючою центральною частиною прокладки. А у випадку, коли абсорбуюча центральна частина повністю заповнена менструальними виділеннями, надлишки цих виділень додатково вбираються внутрішнім шаром з абсорбуючого матеріалу додаткового виступаючого елемента. Крім того, прокладка буде добре утримуватися на місці на користувачеві просто за рахунок геометрії додаткового виступаючого елемента, який знаходиться в міжсідничній щілині. Конструкція корисної моделі дозволяє підвищити зручність у користуванні, зведення до мінімуму можливості протікання та дає можливість жінці почувати себе вільно та комфортно за будь-яких обставин. 2 UA 97783 U Запропонована корисна модель може з успіхом втілюватися у прокладках, що мають широкий діапазон розмірів та форм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Жіноча гігієнічна прокладка, яка закріплюється на білизні, що містить подовжене основне тіло, поділене на передню та задню ділянки, і що містить звернений до нижньої білизни зовнішній шар з непроникного для рідини матеріалу з клейовими смужками, звернений до тіла користувача внутрішній шар з проникного для рідини матеріалу і абсорбуючу центральну частину, вставлену в основне тіло між зовнішнім шаром і внутрішнім шаром, та містить крильця, розташовані з боків від подовженого основного тіла, яка відрізняється тим, що задня ділянка основного тіла прокладки забезпечена додатковим вертикально орієнтованим виступаючим елементом, який призначений для розміщення в міжсідничній щілині користувача, і розташований вздовж поздовжньої осі основного тіла, причому зовнішній шар додаткового виступаючого елемента виконаний з проникного для рідини матеріалу, а внутрішній шар - з абсорбуючого матеріалу. 2. Жіноча гігієнічна прокладка за п. 1, яка відрізняється тим, що додатковий виступаючий елемент виконаний плоским товщиною 3-5 мм. 3. Жіноча гігієнічна прокладка за пп. 1, 2, яка відрізняється тим, що додатковий виступаючий елемент має симетричну форму або асиметричну форму. 3 UA 97783 U 4 UA 97783 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
