Встановлений на основі адаптер з’єднувача оптичних волокон

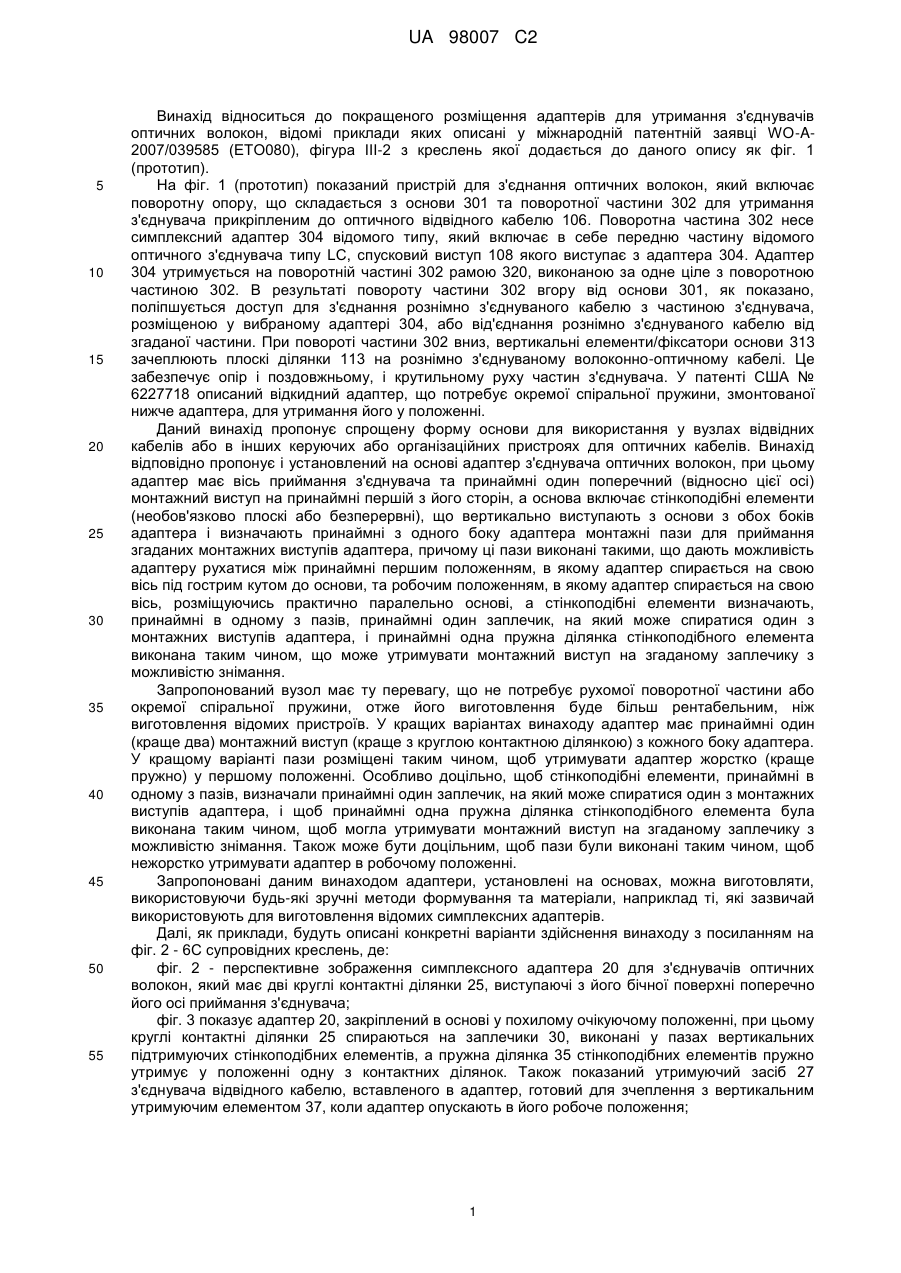

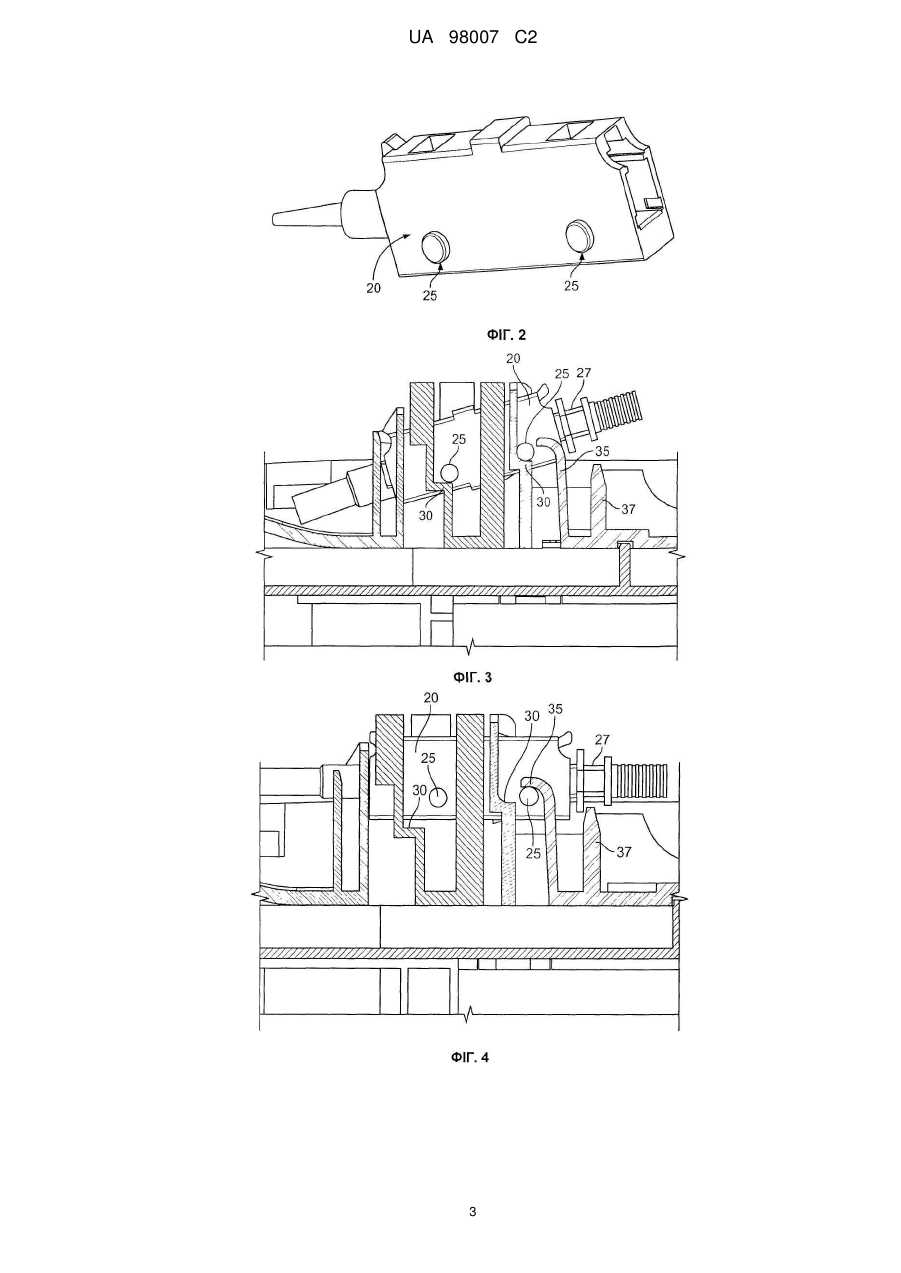

Реферат: Встановлений на основі адаптер (20) з'єднувача оптичних волокон, при цьому адаптер має вісь приймання з'єднувача та принаймні один поперечний (відносно цієї осі) монтажний виступ (25) на принаймні першій з його сторін, а основа включає стінкоподібні елементи (необов'язково плоскі або безперервні), що вертикально виступають з основи з обох боків адаптера і визначають принаймні з одного боку адаптера монтажні пази для приймання згаданих монтажних виступів адаптера, причому ці пази виконані такими, що дають можливість адаптеру рухатися між принаймні першим положенням, в якому адаптер спирається на свою вісь під гострим кутом до основи, та робочим положенням, в якому адаптер спирається на свою вісь, розміщуючись практично паралельно основі, а стінкоподібні елементи визначають, принаймні в одному з пазів, принаймні один заплечик (30), на який може спиратися один з монтажних виступів (25) адаптера, і принаймні одна пружна ділянка (35) стінкоподібного елемента виконана таким чином, що може утримувати монтажний виступ на згаданому заплечику з можливістю знімання. UA 98007 C2 (12) UA 98007 C2 UA 98007 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до покращеного розміщення адаптерів для утримання з'єднувачів оптичних волокон, відомі приклади яких описані у міжнародній патентній заявці WO-A2007/039585 (ЕТО080), фігура III-2 з креслень якої додається до даного опису як фіг. 1 (прототип). На фіг. 1 (прототип) показаний пристрій для з'єднання оптичних волокон, який включає поворотну опору, що складається з основи 301 та поворотної частини 302 для утримання з'єднувача прикріпленим до оптичного відвідного кабелю 106. Поворотна частина 302 несе симплексний адаптер 304 відомого типу, який включає в себе передню частину відомого оптичного з'єднувача типу LC, спусковий виступ 108 якого виступає з адаптера 304. Адаптер 304 утримується на поворотній частині 302 рамою 320, виконаною за одне ціле з поворотною частиною 302. В результаті повороту частини 302 вгору від основи 301, як показано, поліпшується доступ для з'єднання рознімно з'єднуваного кабелю з частиною з'єднувача, розміщеною у вибраному адаптері 304, або від'єднання рознімно з'єднуваного кабелю від згаданої частини. При повороті частини 302 вниз, вертикальні елементи/фіксатори основи 313 зачеплюють плоскі ділянки 113 на рознімно з'єднуваному волоконно-оптичному кабелі. Це забезпечує опір і поздовжньому, і крутильному руху частин з'єднувача. У патенті США № 6227718 описаний відкидний адаптер, що потребує окремої спіральної пружини, змонтованої нижче адаптера, для утримання його у положенні. Даний винахід пропонує спрощену форму основи для використання у вузлах відвідних кабелів або в інших керуючих або організаційних пристроях для оптичних кабелів. Винахід відповідно пропонує і установлений на основі адаптер з'єднувача оптичних волокон, при цьому адаптер має вісь приймання з'єднувача та принаймні один поперечний (відносно цієї осі) монтажний виступ на принаймні першій з його сторін, а основа включає стінкоподібні елементи (необов'язково плоскі або безперервні), що вертикально виступають з основи з обох боків адаптера і визначають принаймні з одного боку адаптера монтажні пази для приймання згаданих монтажних виступів адаптера, причому ці пази виконані такими, що дають можливість адаптеру рухатися між принаймні першим положенням, в якому адаптер спирається на свою вісь під гострим кутом до основи, та робочим положенням, в якому адаптер спирається на свою вісь, розміщуючись практично паралельно основі, а стінкоподібні елементи визначають, принаймні в одному з пазів, принаймні один заплечик, на який може спиратися один з монтажних виступів адаптера, і принаймні одна пружна ділянка стінкоподібного елемента виконана таким чином, що може утримувати монтажний виступ на згаданому заплечику з можливістю знімання. Запропонований вузол має ту перевагу, що не потребує рухомої поворотної частини або окремої спіральної пружини, отже його виготовлення буде більш рентабельним, ніж виготовлення відомих пристроїв. У кращих варіантах винаходу адаптер має принаймні один (краще два) монтажний виступ (краще з круглою контактною ділянкою) з кожного боку адаптера. У кращому варіанті пази розміщені таким чином, щоб утримувати адаптер жорстко (краще пружно) у першому положенні. Особливо доцільно, щоб стінкоподібні елементи, принаймні в одному з пазів, визначали принаймні один заплечик, на який може спиратися один з монтажних виступів адаптера, і щоб принаймні одна пружна ділянка стінкоподібного елемента була виконана таким чином, щоб могла утримувати монтажний виступ на згаданому заплечику з можливістю знімання. Також може бути доцільним, щоб пази були виконані таким чином, щоб нежорстко утримувати адаптер в робочому положенні. Запропоновані даним винаходом адаптери, установлені на основах, можна виготовляти, використовуючи будь-які зручні методи формування та матеріали, наприклад ті, які зазвичай використовують для виготовлення відомих симплексних адаптерів. Далі, як приклади, будуть описані конкретні варіанти здійснення винаходу з посиланням на фіг. 2 - 6С супровідних креслень, де: фіг. 2 - перспективне зображення симплексного адаптера 20 для з'єднувачів оптичних волокон, який має дві круглі контактні ділянки 25, виступаючі з його бічної поверхні поперечно його осі приймання з'єднувача; фіг. 3 показує адаптер 20, закріплений в основі у похилому очікуючому положенні, при цьому круглі контактні ділянки 25 спираються на заплечики 30, виконані у пазах вертикальних підтримуючих стінкоподібних елементів, а пружна ділянка 35 стінкоподібних елементів пружно утримує у положенні одну з контактних ділянок. Також показаний утримуючий засіб 27 з'єднувача відвідного кабелю, вставленого в адаптер, готовий для зчеплення з вертикальним утримуючим елементом 37, коли адаптер опускають в його робоче положення; 1 UA 98007 C2 5 10 фіг. 4 показує адаптер 20 з фіг. 3 у горизонтальному положенні над основою, причому утримуючий засіб 27 з'єднувача знаходиться над вертикальним утримуючим елементом 37, в очікуванні можливого очищення та руху донизу (як показано) в його робоче положення; фіг. 5 - робоче положення, в якому контактні ділянки 25 адаптера 20 і утримуючий засіб 27 на утримуючому елементі 37 мають певний зазор для руху вздовж осі приймання з'єднувача; фіг. 6 показує три перспективні зображення монтажної коробки для відвідних кабелів, в якій декілька з'єднувачів відвідних кабелів можуть бути виведені впритул один до одного в запропонованих адаптерах 20. На фіг 6А адаптер 20 показаний у положенні для чищення, якого досягають відкриванням кришки коробки та підняттям адаптера у напрямках, позначених стрілками. На фіг. 6С показане положення для вставляння з'єднувача, при якому оптичний з'єднувач (не показаний) на кінці кабелю можна вставляти у відкинутий адаптер 20 у напрямку стрілки поруч з кабелем. На фіг. 6В показане положення від'єднання, при якому показані оптичні з'єднувачі відведені від піднятого адаптера 20 у протилежних напрямках, позначених відповідними стрілками. 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 1. Встановлений на основі адаптер з'єднувача оптичних волокон, який має вісь приймання з'єднувача та принаймні один поперечний відносно цієї осі монтажний виступ на принаймні першій з його сторін, а основа включає стінкоподібні елементи, що вертикально виступають з основи з обох боків адаптера і утворюють принаймні з одного боку адаптера монтажні пази для приймання згаданих монтажних виступів адаптера, причому ці пази виконані такими, що дають можливість адаптеру рухатися між принаймні першим положенням, в якому адаптер спирається на свою вісь під гострим кутом до основи, та робочим положенням, в якому адаптер спирається на свою вісь, розміщуючись практично паралельно основі, а стінкоподібні елементи визначають, принаймні в одному з пазів, принаймні один заплечик, на який може спиратися один з монтажних виступів адаптера, і принаймні одну пружну ділянку стінкоподібного елемента, виконану таким чином, що може утримувати монтажний виступ на згаданому заплечику з можливістю знімання. 2. Встановлений на основі адаптер з'єднувача оптичних волокон за п. 1, який відрізняється тим, що з кожного боку адаптер має принаймні один монтажний виступ. 3. Встановлений на основі адаптер з'єднувача оптичних волокон за п. 2, який відрізняється тим, що адаптер має два монтажні виступи. 4. Встановлений на основі адаптер з'єднувача оптичних волокон за п. 2, який відрізняється тим, що монтажні виступи виконані з круглою контактною ділянкою. 5. Встановлений на основі адаптер з'єднувача оптичних волокон за будь-яким з пп. 1-4, який відрізняється тим, що пази виконані з можливістю нежорстко утримувати адаптер в робочому положенні. 2 UA 98007 C2 3 UA 98007 C2 4 UA 98007 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
