Пристрій для розміщення нерозрізаних оптичних волокон і спосіб розміщення нерозрізаних оптичних волокон

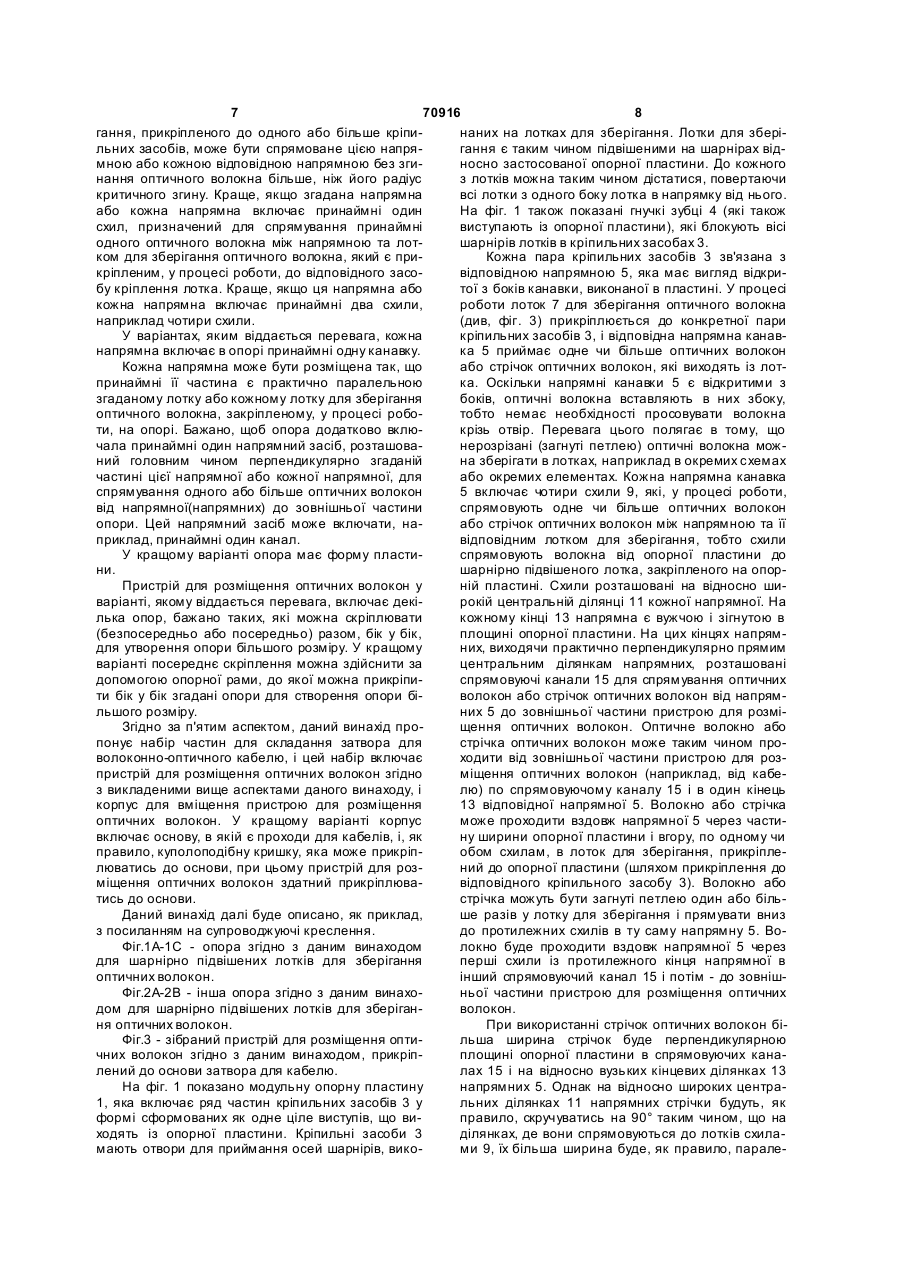

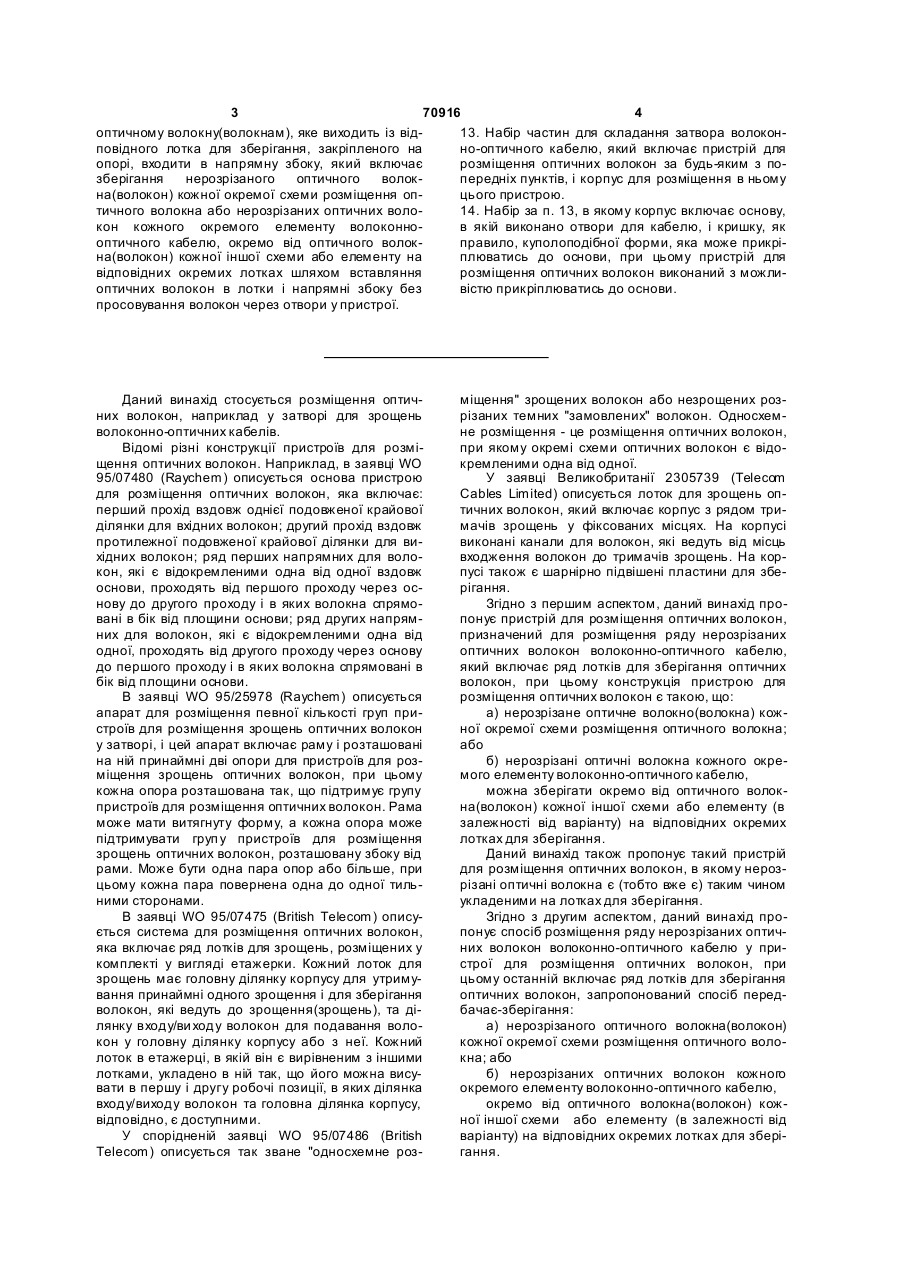

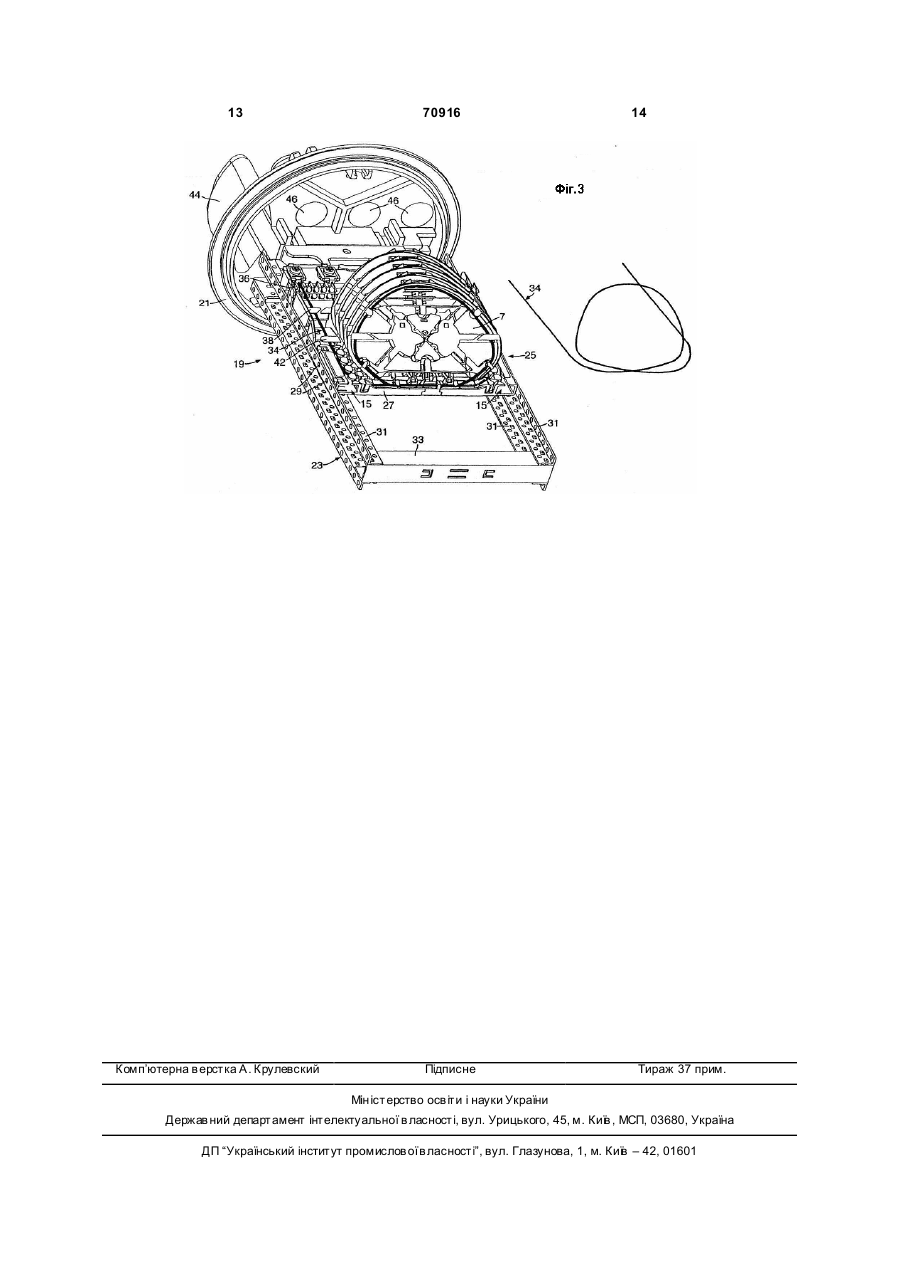

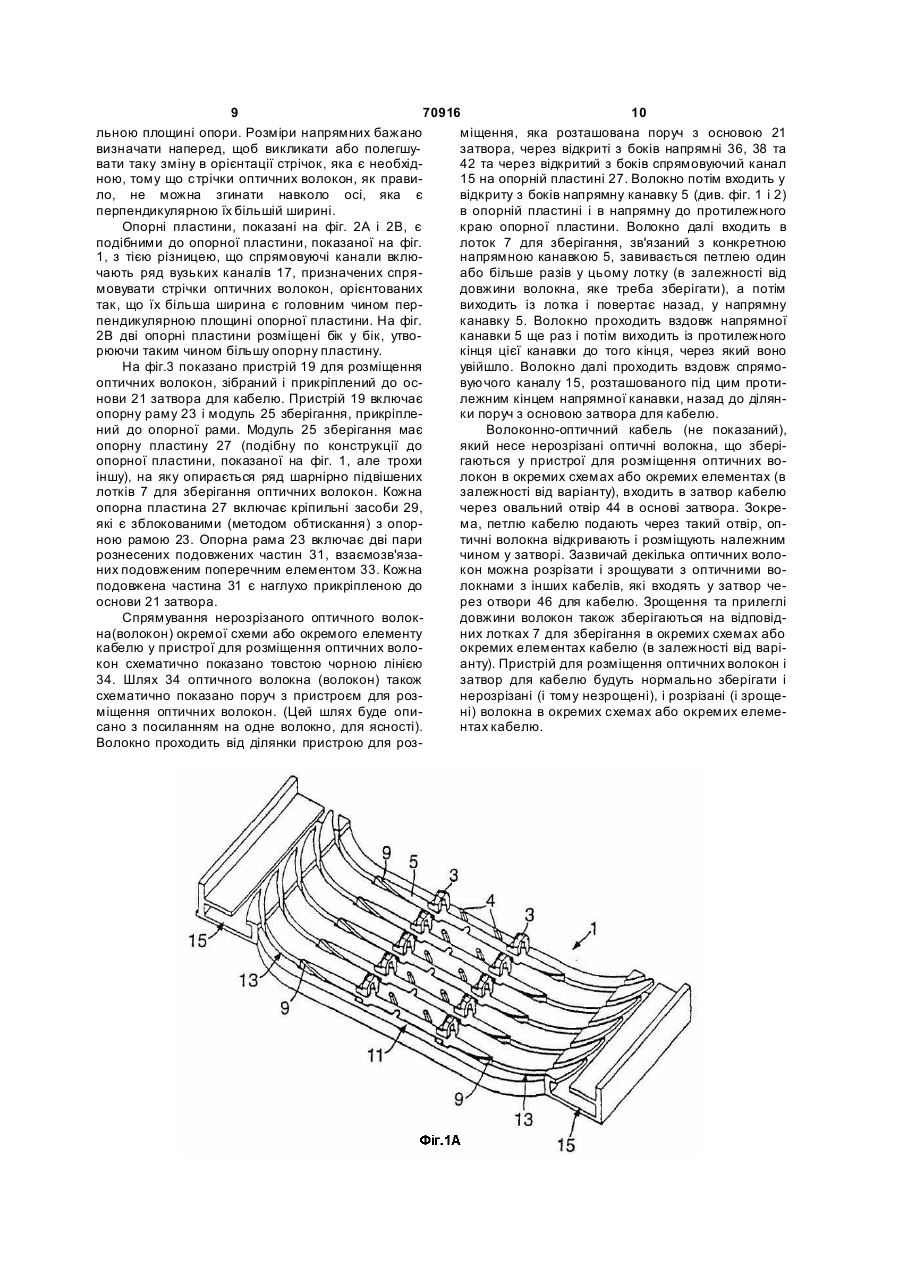

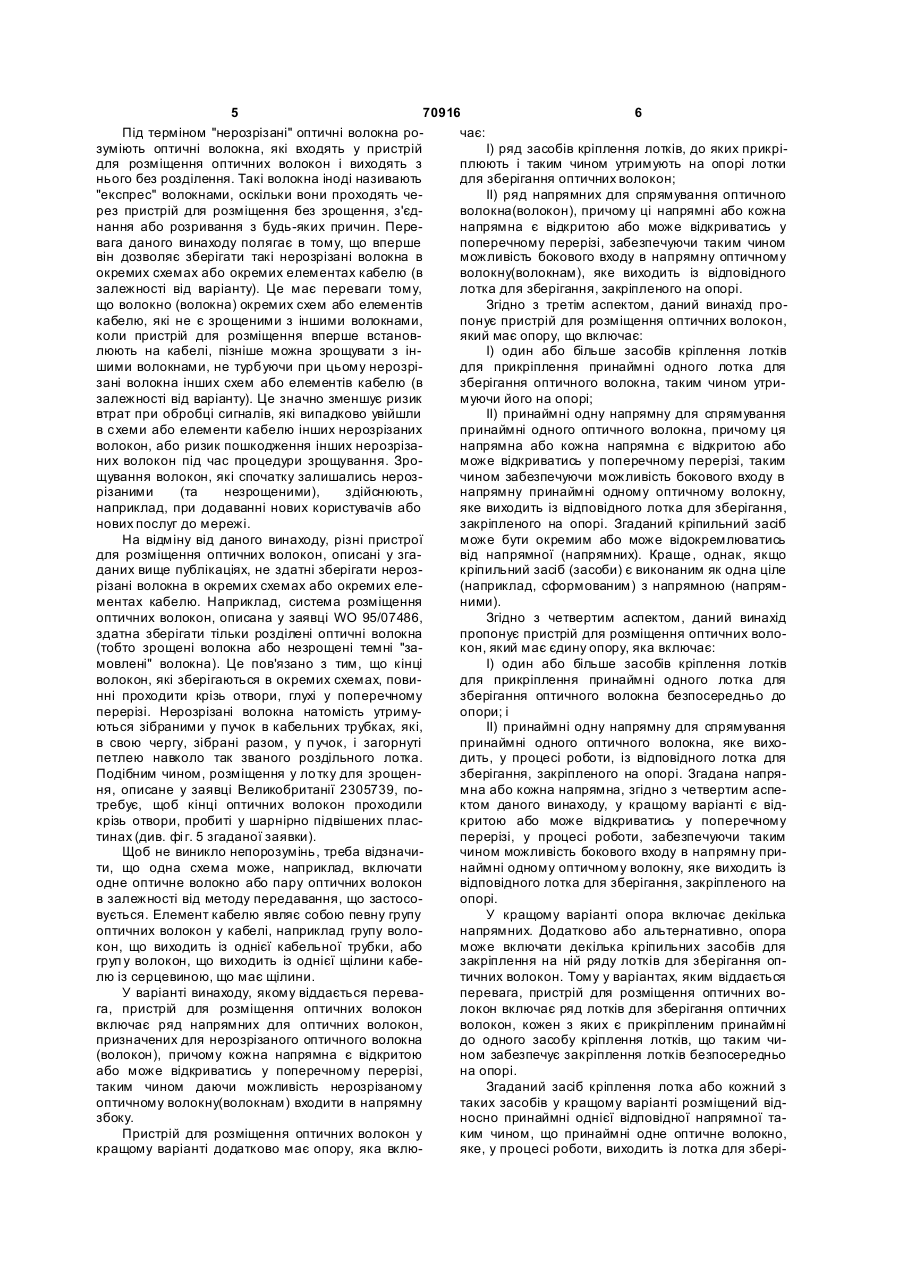

1. Пристрій для розміщення нерозрізаних оптичних волокон волоконно-оптичного кабелю, який включає ряд лотків для зберігання оптичних волокон і опору у вигляді пластини, яка має ряд засобів кріплення лотків, до яких прикріплюють лотки для зберігання оптичних волокон, таким чином утримуючи їх на опорі, та ряд напрямних для спрямування оптичного волокна(волокон), причому ці напрямні або кожна напрямна є відкритою або може відкриватись у поперечному перерізі, що дає можливість оптичному волокну(волокнам), яке виходить із відповідного лотка для зберігання, закріпленого на опорі, входити в напрямну збоку, завдяки чому нерозрізане оптичне волокно(волокна) кожної окремої схеми розміщення оптичного волокна або нерозрізані оптичні волокна кожного окремого елементу волоконно-оптичного кабелю можна зберігати окремо від оптичного волокна(волокон) кожної іншої схеми або елементу на відповідних окремих лотках для зберігання. 2. Пристрій за п. 1, який відрізняється тим, що засоби кріплення лотків є окремими або можуть відокремлюватись від напрямної(напрямних). 3. Пристрій за п. 2, який відрізняється тим, що кожний засіб кріплення лотка розташований відносно відповідної напрямної таким чином, що оптичне волокно(волокна), яке (які) виходить із лотка для зберігання, прикріпленого до засобу кріплення 2 (19) 1 3 70916 4 оптичному волокну(волокнам), яке виходить із від13. Набір частин для складання затвора волоконповідного лотка для зберігання, закріпленого на но-оптичного кабелю, який включає пристрій для опорі, входити в напрямну збоку, який включає розміщення оптичних волокон за будь-яким з позберігання нерозрізаного оптичного волокпередніх пунктів, і корпус для розміщення в ньому на(волокон) кожної окремої схеми розміщення опцього пристрою. тичного волокна або нерозрізаних оптичних воло14. Набір за п. 13, в якому корпус включає основу, кон кожного окремого елементу волоконнов якій виконано отвори для кабелю, і кришку, як оптичного кабелю, окремо від оптичного волокправило, куполоподібної форми, яка може прикріна(волокон) кожної іншої схеми або елементу на плюватись до основи, при цьому пристрій для відповідних окремих лотках шляхом вставляння розміщення оптичних волокон виконаний з можлиоптичних волокон в лотки і напрямні збоку без вістю прикріплюватись до основи. просовування волокон через отвори у пристрої. Даний винахід стосується розміщення оптичних волокон, наприклад у затворі для зрощень волоконно-оптичних кабелів. Відомі різні конструкції пристроїв для розміщення оптичних волокон. Наприклад, в заявці WO 95/07480 (Raychem) описується основа пристрою для розміщення оптичних волокон, яка включає: перший прохід вздовж однієї подовженої крайової ділянки для вхідних волокон; другий прохід вздовж протилежної подовженої крайової ділянки для вихідних волокон; ряд перших напрямних для волокон, які є відокремленими одна від одної вздовж основи, проходять від першого проходу через основу до другого проходу і в яких волокна спрямовані в бік від площини основи; ряд других напрямних для волокон, які є відокремленими одна від одної, проходять від другого проходу через основу до першого проходу і в яких волокна спрямовані в бік від площини основи. В заявці WO 95/25978 (Raychem) описується апарат для розміщення певної кількості груп пристроїв для розміщення зрощень оптичних волокон у затворі, і цей апарат включає раму і розташовані на ній принаймні дві опори для пристроїв для розміщення зрощень оптичних волокон, при цьому кожна опора розташована так, що підтримує групу пристроїв для розміщення оптичних волокон. Рама може мати витягнуту форму, а кожна опора може підтримувати груп у пристроїв для розміщення зрощень оптичних волокон, розташовану збоку від рами. Може бути одна пара опор або більше, при цьому кожна пара повернена одна до одної тильними сторонами. В заявці WO 95/07475 (British Telecom) описується система для розміщення оптичних волокон, яка включає ряд лотків для зрощень, розміщених у комплекті у вигляді етажерки. Кожний лоток для зрощень має головну ділянку корпусу для утримування принаймні одного зрощення і для зберігання волокон, які ведуть до зрощення(зрощень), та ділянку входу/ви ходу волокон для подавання волокон у головну ділянку корпусу або з неї. Кожний лоток в етажерці, в якій він є вирівненим з іншими лотками, укладено в ній так, що його можна висувати в першу і другу робочі позиції, в яких ділянка входу/виходу волокон та головна ділянка корпусу, відповідно, є доступними. У спорідненій заявці WO 95/07486 (British Telecom) описується так зване "односхемне роз міщення" зрощених волокон або незрощених розрізаних темних "замовлених" волокон. Односхемне розміщення - це розміщення оптичних волокон, при якому окремі схеми оптичних волокон є відокремленими одна від одної. У заявці Великобританії 2305739 (Telecom Cables Limited) описується лоток для зрощень оптичних волокон, який включає корпус з рядом тримачів зрощень у фіксованих місцях. На корпусі виконані канали для волокон, які ведуть від місць входження волокон до тримачів зрощень. На корпусі також є шарнірно підвішені пластини для зберігання. Згідно з першим аспектом, даний винахід пропонує пристрій для розміщення оптичних волокон, призначений для розміщення ряду нерозрізаних оптичних волокон волоконно-оптичного кабелю, який включає ряд лотків для зберігання оптичних волокон, при цьому конструкція пристрою для розміщення оптичних волокон є такою, що: а) нерозрізане оптичне волокно(волокна) кожної окремої схеми розміщення оптичного волокна; або б) нерозрізані оптичні волокна кожного окремого елементу волоконно-оптичного кабелю, можна зберігати окремо від оптичного волокна(волокон) кожної іншої схеми або елементу (в залежності від варіанту) на відповідних окремих лотках для зберігання. Даний винахід також пропонує такий пристрій для розміщення оптичних волокон, в якому нерозрізані оптичні волокна є (тобто вже є) таким чином укладеними на лотках для зберігання. Згідно з другим аспектом, даний винахід пропонує спосіб розміщення ряду нерозрізаних оптичних волокон волоконно-оптичного кабелю у пристрої для розміщення оптичних волокон, при цьому останній включає ряд лотків для зберігання оптичних волокон, запропонований спосіб передбачає-зберігання: а) нерозрізаного оптичного волокна(волокон) кожної окремої схеми розміщення оптичного волокна; або б) нерозрізаних оптичних волокон кожного окремого елементу волоконно-оптичного кабелю, окремо від оптичного волокна(волокон) кожної іншої схеми або елементу (в залежності від варіанту) на відповідних окремих лотках для зберігання. 5 70916 6 Під терміном "нерозрізані" оптичні волокна рочає: зуміють оптичні волокна, які входять у пристрій I) ряд засобів кріплення лотків, до яких прикрідля розміщення оптичних волокон і виходять з плюють і таким чином утримують на опорі лотки нього без розділення. Такі волокна іноді називають для зберігання оптичних волокон; "експрес" волокнами, оскільки вони проходять чеII) ряд напрямних для спрямування оптичного рез пристрій для розміщення без зрощення, з'єдволокна(волокон), причому ці напрямні або кожна нання або розривання з будь-яких причин. Перенапрямна є відкритою або може відкриватись у вага даного винаходу полягає в тому, що вперше поперечному перерізі, забезпечуючи таким чином він дозволяє зберігати такі нерозрізані волокна в можливість бокового входу в напрямну оптичному окремих схемах або окремих елементах кабелю (в волокну(волокнам), яке виходить із відповідного залежності від варіанту). Це має переваги тому, лотка для зберігання, закріпленого на опорі. що волокно (волокна) окремих схем або елементів Згідно з третім аспектом, даний винахід прокабелю, які не є зрощеними з іншими волокнами, понує пристрій для розміщення оптичних волокон, коли пристрій для розміщення вперше встановякий має опору, що включає: люють на кабелі, пізніше можна зрощувати з інI) один або більше засобів кріплення лотків шими волокнами, не турбуючи при цьому нерозрідля прикріплення принаймні одного лотка для зані волокна інших схем або елементів кабелю (в зберігання оптичного волокна, таким чином утризалежності від варіанту). Це значно зменшує ризик муючи його на опорі; втрат при обробці сигналів, які випадково увійшли II) принаймні одну напрямну для спрямування в схеми або елементи кабелю інших нерозрізаних принаймні одного оптичного волокна, причому ця волокон, або ризик пошкодження інших нерозрізанапрямна або кожна напрямна є відкритою або них волокон під час процедури зрощування. Зроможе відкриватись у поперечному перерізі, таким щування волокон, які спочатку залишались нерозчином забезпечуючи можливість бокового входу в різаними (та незрощеними), здійснюють, напрямну принаймні одному оптичному волокну, наприклад, при додаванні нових користувачів або яке виходить із відповідного лотка для зберігання, нових послуг до мережі. закріпленого на опорі. Згаданий кріпильний засіб На відміну від даного винаходу, різні пристрої може бути окремим або може відокремлюватись для розміщення оптичних волокон, описані у згавід напрямної (напрямних). Краще , однак, якщо даних вище публікаціях, не здатні зберігати нерозкріпильний засіб (засоби) є виконаним як одна ціле різані волокна в окремих схемах або окремих еле(наприклад, сформованим) з напрямною (напрямментах кабелю. Наприклад, система розміщення ними). оптичних волокон, описана у заявці WO 95/07486, Згідно з четвертим аспектом, даний винахід здатна зберігати тільки розділені оптичні волокна пропонує пристрій для розміщення оптичних воло(тобто зрощені волокна або незрощені темні "закон, який має єдину опору, яка включає: мовлені" волокна). Це пов'язано з тим, що кінці I) один або більше засобів кріплення лотків волокон, які зберігаються в окремих схемах, повидля прикріплення принаймні одного лотка для нні проходити крізь отвори, глухі у поперечному зберігання оптичного волокна безпосередньо до перерізі. Нерозрізані волокна натомість утримуопори; і ються зібраними у пучок в кабельних трубках, які, II) принаймні одну напрямну для спрямування в свою чергу, зібрані разом, у п учок, і загорнуті принаймні одного оптичного волокна, яке вихопетлею навколо так званого роздільного лотка. дить, у процесі роботи, із відповідного лотка для Подібним чином, розміщення у ло тку для зрощензберігання, закріпленого на опорі. Згадана напряня, описане у заявці Великобританії 2305739, помна або кожна напрямна, згідно з четвертим аспетребує, щоб кінці оптичних волокон проходили ктом даного винаходу, у кращому варіанті є відкрізь отвори, пробиті у шарнірно підвішених пласкритою або може відкриватись у поперечному тинах (див. фі г. 5 згаданої заявки). перерізі, у процесі роботи, забезпечуючи таким Щоб не виникло непорозумінь, треба відзначичином можливість бокового входу в напрямну прити, що одна схема може, наприклад, включати наймні одному оптичному волокну, яке виходить із одне оптичне волокно або пару оптичних волокон відповідного лотка для зберігання, закріпленого на в залежності від методу передавання, що застосоопорі. вується. Елемент кабелю являє собою певну групу У кращому варіанті опора включає декілька оптичних волокон у кабелі, наприклад групу волонапрямних. Додатково або альтернативно, опора кон, що виходить із однієї кабельної трубки, або може включати декілька кріпильних засобів для груп у волокон, що виходить із однієї щілини кабезакріплення на ній ряду лотків для зберігання оплю із серцевиною, що має щілини. тичних волокон. Тому у варіантах, яким віддається У варіанті винаходу, якому віддається переваперевага, пристрій для розміщення оптичних вога, пристрій для розміщення оптичних волокон локон включає ряд лотків для зберігання оптичних включає ряд напрямних для оптичних волокон, волокон, кожен з яких є прикріпленим принаймні призначених для нерозрізаного оптичного волокна до одного засобу кріплення лотків, що таким чи(волокон), причому кожна напрямна є відкритою ном забезпечує закріплення лотків безпосередньо або може відкриватись у поперечному перерізі, на опорі. таким чином даючи можливість нерозрізаному Згаданий засіб кріплення лотка або кожний з оптичному волокну(волокнам) входити в напрямну таких засобів у кращому варіанті розміщений відзбоку. носно принаймні однієї відповідної напрямної таПристрій для розміщення оптичних волокон у ким чином, що принаймні одне оптичне волокно, кращому варіанті додатково має опору, яка вклюяке, у процесі роботи, виходить із лотка для збері 7 70916 8 гання, прикріпленого до одного або більше кріпинаних на лотках для зберігання. Лотки для зберільних засобів, може бути спрямоване цією напрягання є таким чином підвішеними на шарнірах відмною або кожною відповідною напрямною без згиносно застосованої опорної пластини. До кожного нання оптичного волокна більше, ніж його радіус з лотків можна таким чином дістатися, повертаючи критичного згину. Краще, якщо згадана напрямна всі лотки з одного боку лотка в напрямку від нього. або кожна напрямна включає принаймні один На фіг. 1 також показані гнучкі зубці 4 (які також схил, призначений для спрямування принаймні виступають із опорної пластини), які блокують вісі одного оптичного волокна між напрямною та лотшарнірів лотків в кріпильних засобах 3. ком для зберігання оптичного волокна, який є приКожна пара кріпильних засобів 3 зв'язана з кріпленим, у процесі роботи, до відповідного засовідповідною напрямною 5, яка має вигляд відкрибу кріплення лотка. Краще, якщо ця напрямна або тої з боків канавки, виконаної в пластині. У процесі кожна напрямна включає принаймні два схили, роботи лоток 7 для зберігання оптичного волокна наприклад чотири схили. (див, фіг. 3) прикріплюється до конкретної пари У варіантах, яким віддається перевага, кожна кріпильних засобів 3, і відповідна напрямна канавнапрямна включає в опорі принаймні одну канавку. ка 5 приймає одне чи більше оптичних волокон Кожна напрямна може бути розміщена так, що або стрічок оптичних волокон, які виходять із лотпринаймні її частина є практично паралельною ка. Оскільки напрямні канавки 5 є відкритими з згаданому лотку або кожному лотку для зберігання боків, оптичні волокна вставляють в них збоку, оптичного волокна, закріпленому, у процесі роботобто немає необхідності просовувати волокна ти, на опорі. Бажано, щоб опора додатково вклюкрізь отвір. Перевага цього полягає в тому, що чала принаймні один напрямний засіб, розташованерозрізані (загнуті петлею) оптичні волокна можний головним чином перпендикулярно згаданій на зберігати в лотках, наприклад в окремих схемах частині цієї напрямної або кожної напрямної, для або окремих елементах. Кожна напрямна канавка спрямування одного або більше оптичних волокон 5 включає чотири схили 9, які, у процесі роботи, від напрямної(напрямних) до зовнішньої частини спрямовують одне чи більше оптичних волокон опори. Цей напрямний засіб може включати, наабо стрічок оптичних волокон між напрямною та її приклад, принаймні один канал. відповідним лотком для зберігання, тобто схили У кращому варіанті опора має форму пластиспрямовують волокна від опорної пластини до ни. шарнірно підвішеного лотка, закріпленого на опорПристрій для розміщення оптичних волокон у ній пластині. Схили розташовані на відносно шиваріанті, якому віддається перевага, включає декірокій центральній ділянці 11 кожної напрямної. На лька опор, бажано таких, які можна скріплювати кожному кінці 13 напрямна є вужчою і зігнутою в (безпосередньо або посередньо) разом, бік у бік, площині опорної пластини. На цих кінцях напрямдля утворення опори більшого розміру. У кращому них, виходячи практично перпендикулярно прямим варіанті посереднє скріплення можна здійснити за центральним ділянкам напрямних, розташовані допомогою опорної рами, до якої можна прикріписпрямовуючі канали 15 для спрямування оптичних ти бік у бік згадані опори для створення опори біволокон або стрічок оптичних волокон від напрямльшого розміру. них 5 до зовнішньої частини пристрою для розміЗгідно за п'ятим аспектом, даний винахід прощення оптичних волокон. Оптичне волокно або понує набір частин для складання затвора для стрічка оптичних волокон може таким чином проволоконно-оптичного кабелю, і цей набір включає ходити від зовнішньої частини пристрою для розпристрій для розміщення оптичних волокон згідно міщення оптичних волокон (наприклад, від кабез викладеними вище аспектами даного винаходу, і лю) по спрямовуючому каналу 15 і в один кінець корпус для вміщення пристрою для розміщення 13 відповідної напрямної 5. Волокно або стрічка оптичних волокон. У кращому варіанті корпус може проходити вздовж напрямної 5 через частивключає основу, в якій є проходи для кабелів, і, як ну ширини опорної пластини і вгору, по одному чи правило, куполоподібну кришку, яка може прикріпобом схилам, в лоток для зберігання, прикріплелюватись до основи, при цьому пристрій для розний до опорної пластини (шляхом прикріплення до міщення оптичних волокон здатний прикріплювавідповідного кріпильного засобу 3). Волокно або тись до основи. стрічка можуть бути загнуті петлею один або більДаний винахід далі буде описано, як приклад, ше разів у лотку для зберігання і прямувати вниз з посиланням на супроводжуючі креслення. до протилежних схилів в ту саму напрямну 5. ВоФіг.1А-1С - опора згідно з даним винаходом локно буде проходити вздовж напрямної 5 через для шарнірно підвішених лотків для зберігання перші схили із протилежного кінця напрямної в оптичних волокон. інший спрямовуючий канал 15 і потім - до зовнішФіг.2А-2В - інша опора згідно з даним винахоньої частини пристрою для розміщення оптичних дом для шарнірно підвішених лотків для зберіганволокон. ня оптичних волокон. При використанні стрічок оптичних волокон біФіг.3 - зібраний пристрій для розміщення оптильша ширина стрічок буде перпендикулярною чних волокон згідно з даним винаходом, прикріпплощині опорної пластини в спрямовуючих каналений до основи затвора для кабелю. лах 15 і на відносно вузьких кінцевих ділянках 13 На фіг. 1 показано модульну опорну пластину напрямних 5. Однак на відносно широких центра1, яка включає ряд частин кріпильних засобів 3 у льних ділянках 11 напрямних стрічки будуть, як формі сформованих як одне ціле виступів, що виправило, скручуватись на 90° таким чином, що на ходять із опорної пластини. Кріпильні засоби 3 ділянках, де вони спрямовуються до лотків схиламають отвори для приймання осей шарнірів, викоми 9, їх більша ширина буде, як правило, парале 9 70916 10 льною площині опори. Розміри напрямних бажано міщення, яка розташована поруч з основою 21 визначати наперед, щоб викликати або полегшузатвора, через відкриті з боків напрямні 36, 38 та вати таку зміну в орієнтації стрічок, яка є необхід42 та через відкритий з боків спрямовуючий канал ною, тому що стрічки оптичних волокон, як прави15 на опорній пластині 27. Волокно потім входить у ло, не можна згинати навколо осі, яка є відкриту з боків напрямну канавку 5 (див. фіг. 1 і 2) перпендикулярною їх більшій ширині. в опорній пластині і в напрямну до протилежного Опорні пластини, показані на фіг. 2А і 2В, є краю опорної пластини. Волокно далі входить в подібними до опорної пластини, показаної на фіг. лоток 7 для зберігання, зв'язаний з конкретною 1, з тією різницею, що спрямовуючі канали вклюнапрямною канавкою 5, завивається петлею один чають ряд вузьких каналів 17, призначених спряабо більше разів у цьому лотку (в залежності від мовувати стрічки оптичних волокон, орієнтованих довжини волокна, яке треба зберігати), а потім так, що їх більша ширина є головним чином первиходить із лотка і повертає назад, у напрямну пендикулярною площині опорної пластини. На фіг. канавку 5. Волокно проходить вздовж напрямної 2В дві опорні пластини розміщені бік у бік, утвоканавки 5 ще раз і потім виходить із протилежного рюючи таким чином більшу опорну пластину. кінця цієї канавки до того кінця, через який воно На фіг.3 показано пристрій 19 для розміщення увійшло. Волокно далі проходить вздовж спрямооптичних волокон, зібраний і прикріплений до освуючого каналу 15, розташованого під цим протинови 21 затвора для кабелю. Пристрій 19 включає лежним кінцем напрямної канавки, назад до ділянопорну раму 23 і модуль 25 зберігання, прикріплеки поруч з основою затвора для кабелю. ний до опорної рами. Модуль 25 зберігання має Волоконно-оптичний кабель (не показаний), опорну пластину 27 (подібну по конструкції до який несе нерозрізані оптичні волокна, що зберіопорної пластини, показаної на фіг. 1, але трохи гаються у пристрої для розміщення оптичних воіншу), на яку опирається ряд шарнірно підвішених локон в окремих схемах або окремих елементах (в лотків 7 для зберігання оптичних волокон. Кожна залежності від варіанту), входить в затвор кабелю опорна пластина 27 включає кріпильні засоби 29, через овальний отвір 44 в основі затвора. Зокреякі є зблокованими (методом обтискання) з опорма, петлю кабелю подають через такий отвір, опною рамою 23. Опорна рама 23 включає дві пари тичні волокна відкривають і розміщують належним рознесених подовжених частин 31, взаємозв'язачином у затворі. Зазвичай декілька оптичних волоних подовженим поперечним елементом 33. Кожна кон можна розрізати і зрощувати з оптичними воподовжена частина 31 є наглухо прикріпленою до локнами з інших кабелів, які входять у затвор чеоснови 21 затвора. рез отвори 46 для кабелю. Зрощення та прилеглі Спрямування нерозрізаного оптичного волокдовжини волокон також зберігаються на відповідна(волокон) окремої схеми або окремого елементу них лотках 7 для зберігання в окремих схемах або кабелю у пристрої для розміщення оптичних волоокремих елементах кабелю (в залежності від варікон схематично показано товстою чорною лінією анту). Пристрій для розміщення оптичних волокон і 34. Шлях 34 оптичного волокна (волокон) також затвор для кабелю будуть нормально зберігати і схематично показано поруч з пристроєм для рознерозрізані (і тому незрощені), і розрізані (і зрощеміщення оптичних волокон. (Цей шлях буде опині) волокна в окремих схемах або окремих елемесано з посиланням на одне волокно, для ясності). нтах кабелю. Волокно проходить від ділянки пристрою для роз 11 70916 12 13 Комп’ютерна в ерстка А. Крулевский 70916 Підписне 14 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
