Тренажер для армрестлінгу “силач-2″

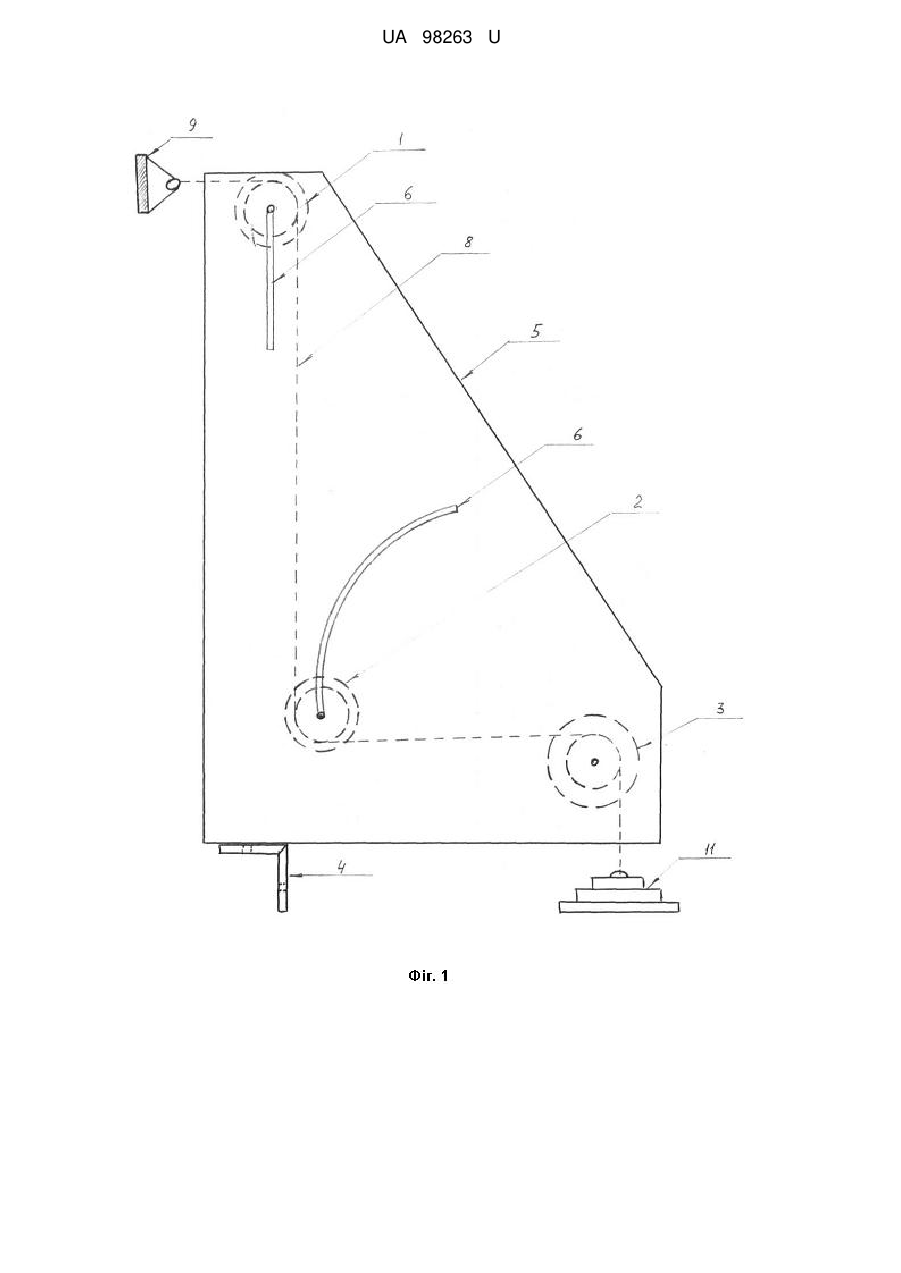

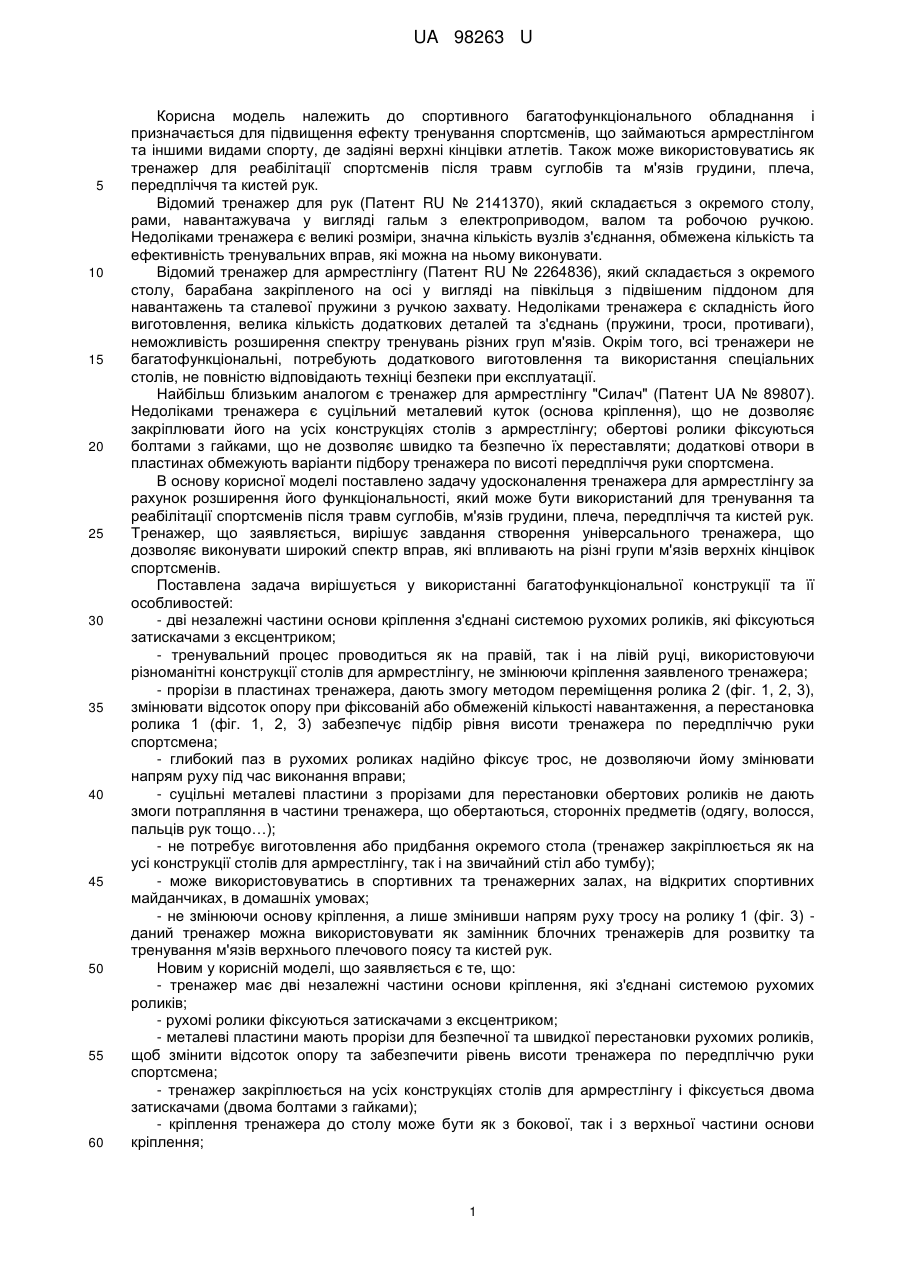

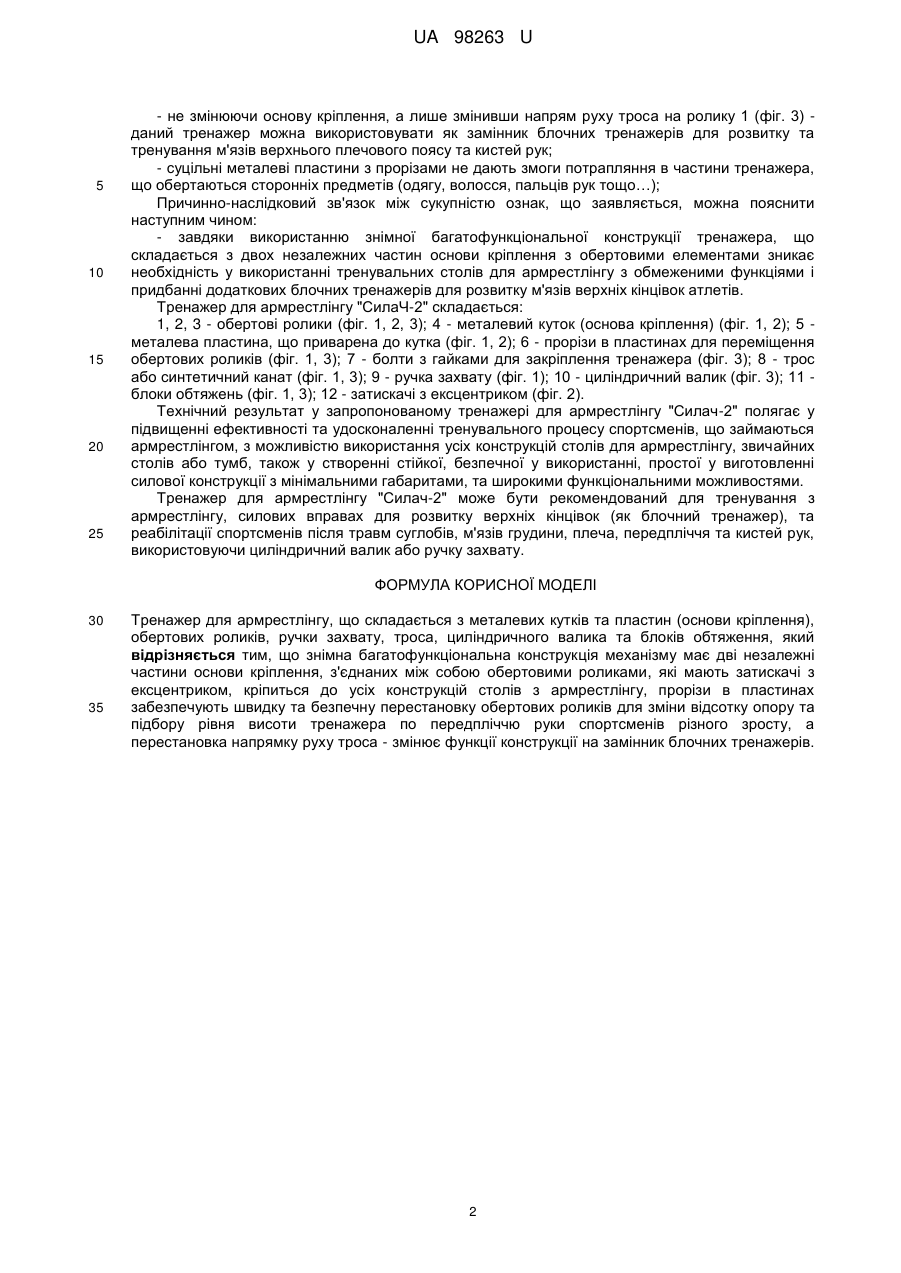

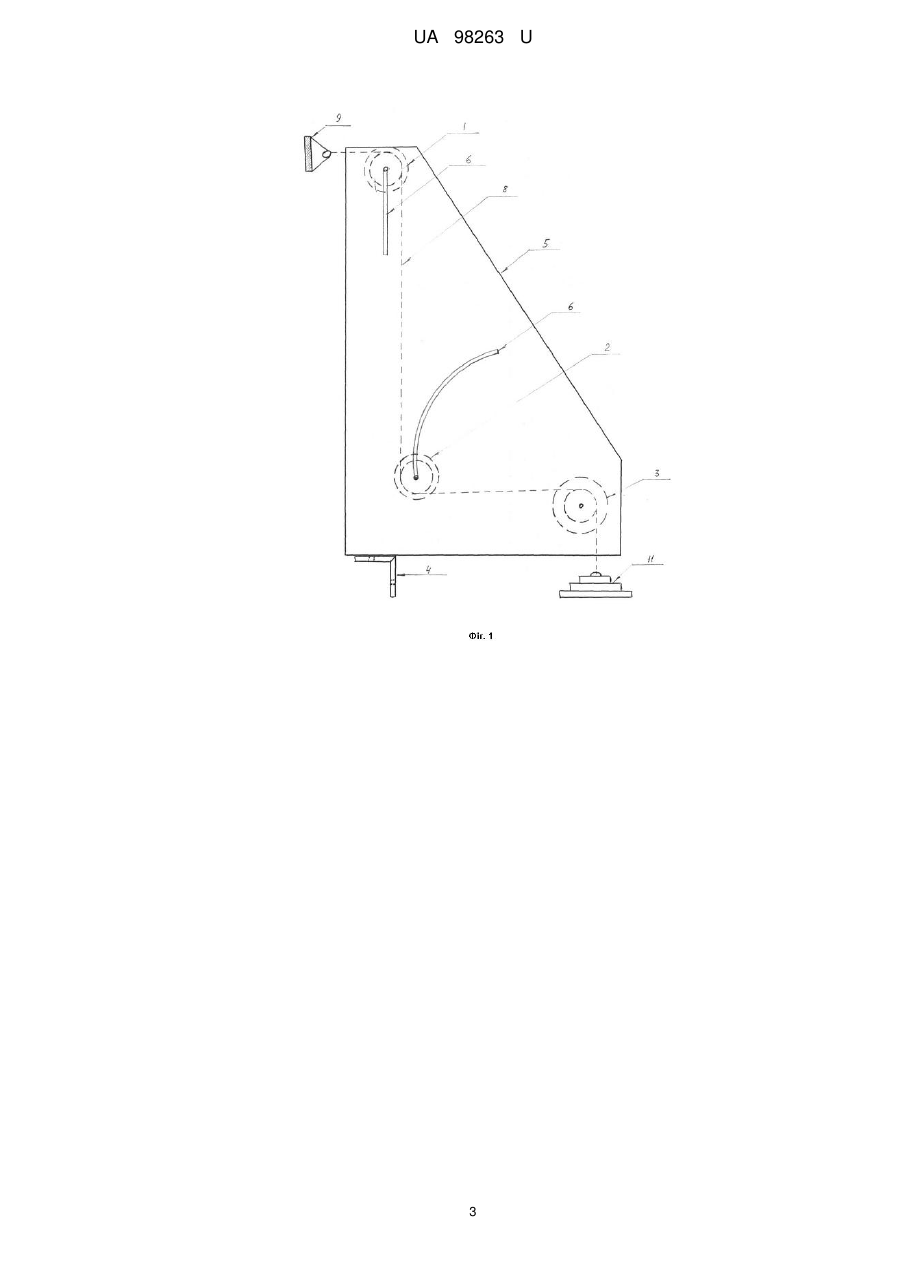

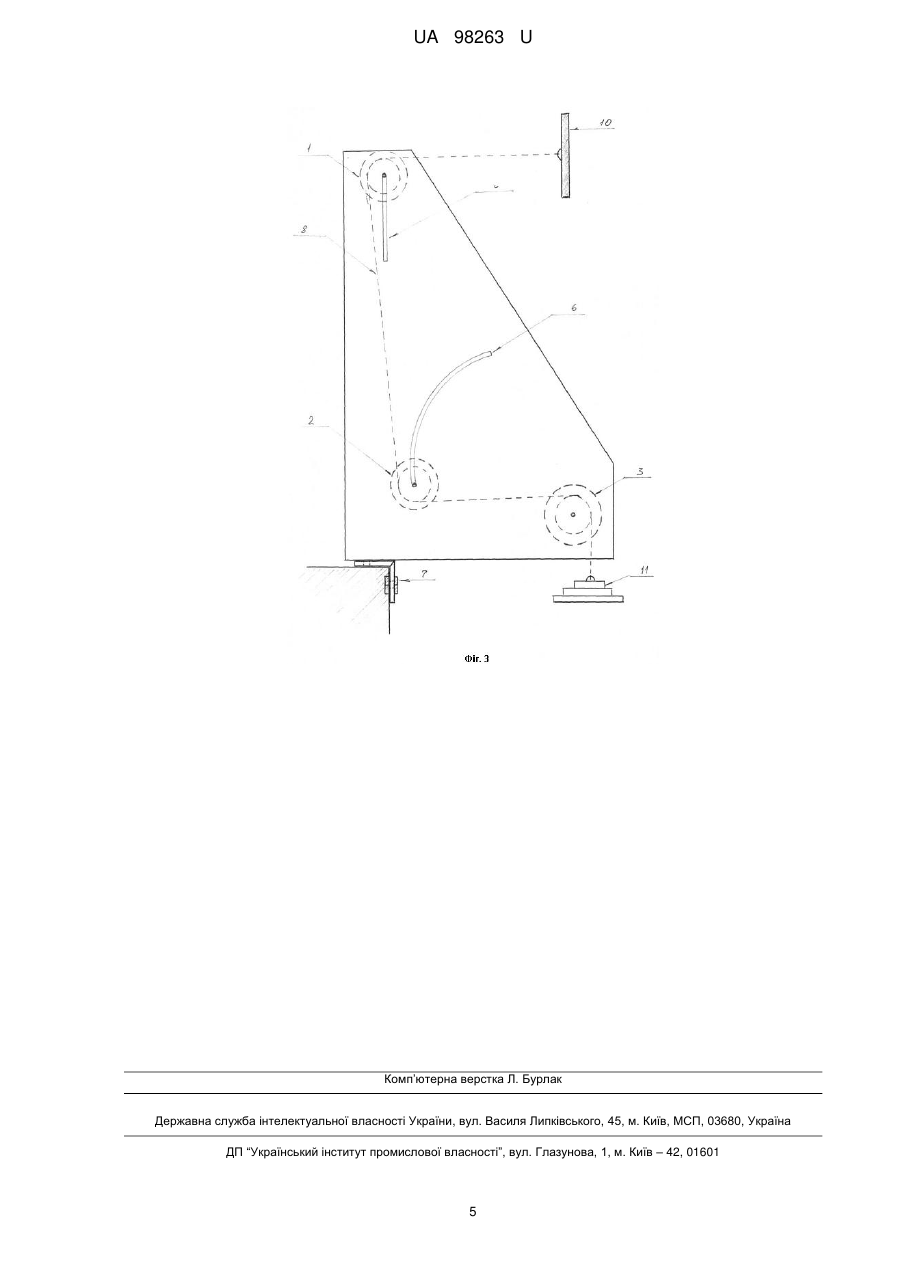

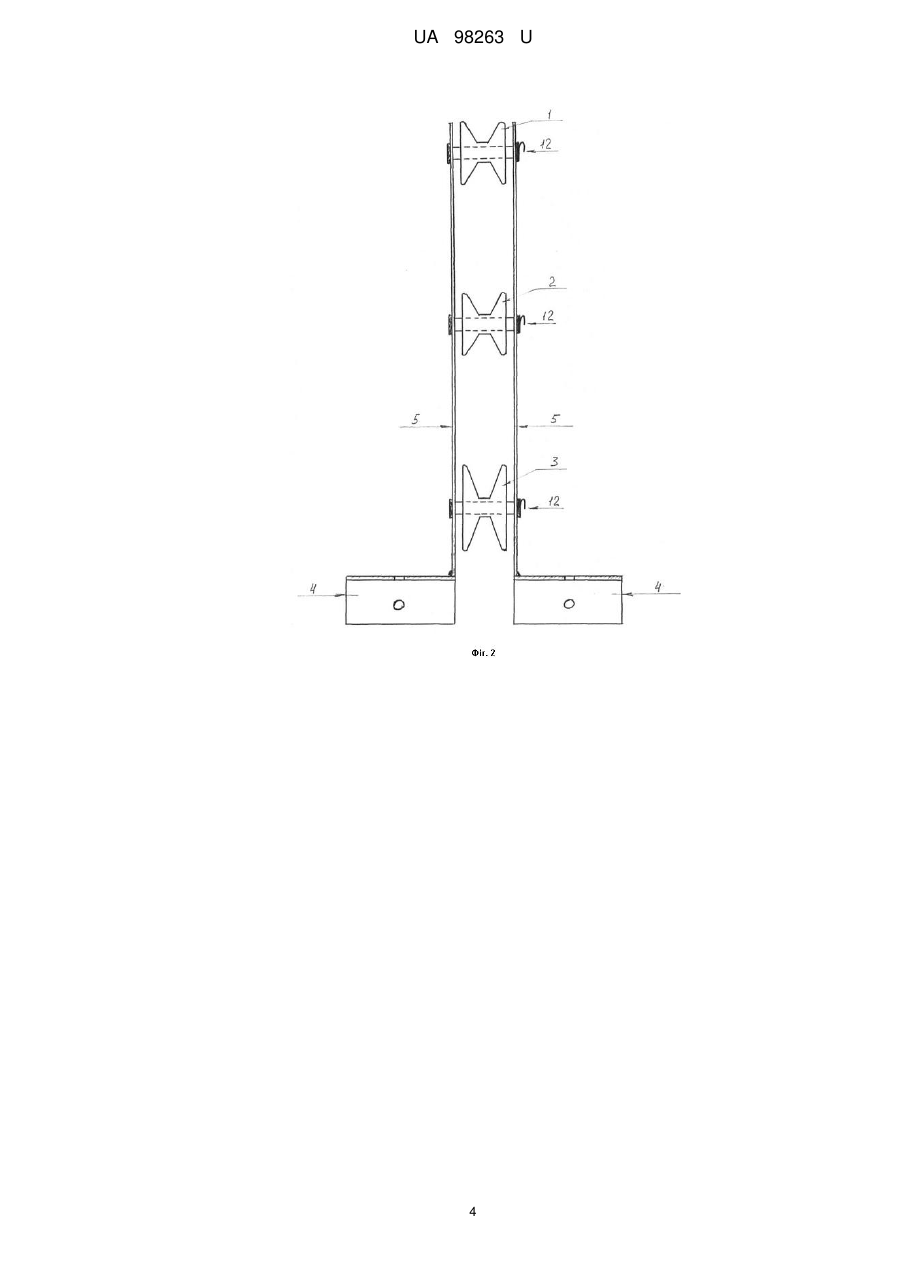

Реферат: UA 98263 U UA 98263 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивного багатофункціонального обладнання і призначається для підвищення ефекту тренування спортсменів, що займаються армрестлінгом та іншими видами спорту, де задіяні верхні кінцівки атлетів. Також може використовуватись як тренажер для реабілітації спортсменів після травм суглобів та м'язів грудини, плеча, передпліччя та кистей рук. Відомий тренажер для рук (Патент RU № 2141370), який складається з окремого столу, рами, навантажувача у вигляді гальм з електроприводом, валом та робочою ручкою. Недоліками тренажера є великі розміри, значна кількість вузлів з'єднання, обмежена кількість та ефективність тренувальних вправ, які можна на ньому виконувати. Відомий тренажер для армрестлінгу (Патент RU № 2264836), який складається з окремого столу, барабана закріпленого на осі у вигляді на півкільця з підвішеним піддоном для навантажень та сталевої пружини з ручкою захвату. Недоліками тренажера є складність його виготовлення, велика кількість додаткових деталей та з'єднань (пружини, троси, противаги), неможливість розширення спектру тренувань різних груп м'язів. Окрім того, всі тренажери не багатофункціональні, потребують додаткового виготовлення та використання спеціальних столів, не повністю відповідають техніці безпеки при експлуатації. Найбільш близьким аналогом є тренажер для армрестлінгу "Силач" (Патент UA № 89807). Недоліками тренажера є суцільний металевий куток (основа кріплення), що не дозволяє закріплювати його на усіх конструкціях столів з армрестлінгу; обертові ролики фіксуються болтами з гайками, що не дозволяє швидко та безпечно їх переставляти; додаткові отвори в пластинах обмежують варіанти підбору тренажера по висоті передпліччя руки спортсмена. В основу корисної моделі поставлено задачу удосконалення тренажера для армрестлінгу за рахунок розширення його функціональності, який може бути використаний для тренування та реабілітації спортсменів після травм суглобів, м'язів грудини, плеча, передпліччя та кистей рук. Тренажер, що заявляється, вирішує завдання створення універсального тренажера, що дозволяє виконувати широкий спектр вправ, які впливають на різні групи м'язів верхніх кінцівок спортсменів. Поставлена задача вирішується у використанні багатофункціональної конструкції та її особливостей: - дві незалежні частини основи кріплення з'єднані системою рухомих роликів, які фіксуються затискачами з ексцентриком; - тренувальний процес проводиться як на правій, так і на лівій руці, використовуючи різноманітні конструкції столів для армрестлінгу, не змінюючи кріплення заявленого тренажера; - прорізи в пластинах тренажера, дають змогу методом переміщення ролика 2 (фіг. 1, 2, 3), змінювати відсоток опору при фіксованій або обмеженій кількості навантаження, а перестановка ролика 1 (фіг. 1, 2, 3) забезпечує підбір рівня висоти тренажера по передпліччю руки спортсмена; - глибокий паз в рухомих роликах надійно фіксує трос, не дозволяючи йому змінювати напрям руху під час виконання вправи; - суцільні металеві пластини з прорізами для перестановки обертових роликів не дають змоги потрапляння в частини тренажера, що обертаються, сторонніх предметів (одягу, волосся, пальців рук тощо…); - не потребує виготовлення або придбання окремого стола (тренажер закріплюється як на усі конструкції столів для армрестлінгу, так і на звичайний стіл або тумбу); - може використовуватись в спортивних та тренажерних залах, на відкритих спортивних майданчиках, в домашніх умовах; - не змінюючи основу кріплення, а лише змінивши напрям руху тросу на ролику 1 (фіг. 3) даний тренажер можна використовувати як замінник блочних тренажерів для розвитку та тренування м'язів верхнього плечового поясу та кистей рук. Новим у корисній моделі, що заявляється є те, що: - тренажер має дві незалежні частини основи кріплення, які з'єднані системою рухомих роликів; - рухомі ролики фіксуються затискачами з ексцентриком; - металеві пластини мають прорізи для безпечної та швидкої перестановки рухомих роликів, щоб змінити відсоток опору та забезпечити рівень висоти тренажера по передпліччю руки спортсмена; - тренажер закріплюється на усіх конструкціях столів для армрестлінгу і фіксується двома затискачами (двома болтами з гайками); - кріплення тренажера до столу може бути як з бокової, так і з верхньої частини основи кріплення; 1 UA 98263 U 5 10 15 20 25 - не змінюючи основу кріплення, а лише змінивши напрям руху троса на ролику 1 (фіг. 3) даний тренажер можна використовувати як замінник блочних тренажерів для розвитку та тренування м'язів верхнього плечового поясу та кистей рук; - суцільні металеві пластини з прорізами не дають змоги потрапляння в частини тренажера, що обертаються сторонніх предметів (одягу, волосся, пальців рук тощо…); Причинно-наслідковий зв'язок між сукупністю ознак, що заявляється, можна пояснити наступним чином: - завдяки використанню знімної багатофункціональної конструкції тренажера, що складається з двох незалежних частин основи кріплення з обертовими елементами зникає необхідність у використанні тренувальних столів для армрестлінгу з обмеженими функціями і придбанні додаткових блочних тренажерів для розвитку м'язів верхніх кінцівок атлетів. Тренажер для армрестлінгу "СилаЧ-2" складається: 1, 2, 3 - обертові ролики (фіг. 1, 2, 3); 4 - металевий куток (основа кріплення) (фіг. 1, 2); 5 металева пластина, що приварена до кутка (фіг. 1, 2); 6 - прорізи в пластинах для переміщення обертових роликів (фіг. 1, 3); 7 - болти з гайками для закріплення тренажера (фіг. 3); 8 - трос або синтетичний канат (фіг. 1, 3); 9 - ручка захвату (фіг. 1); 10 - циліндричний валик (фіг. 3); 11 блоки обтяжень (фіг. 1, 3); 12 - затискачі з ексцентриком (фіг. 2). Технічний результат у запропонованому тренажері для армрестлінгу "Силач-2" полягає у підвищенні ефективності та удосконаленні тренувального процесу спортсменів, що займаються армрестлінгом, з можливістю використання усіх конструкцій столів для армрестлінгу, звичайних столів або тумб, також у створенні стійкої, безпечної у використанні, простої у виготовленні силової конструкції з мінімальними габаритами, та широкими функціональними можливостями. Тренажер для армрестлінгу "Силач-2" може бути рекомендований для тренування з армрестлінгу, силових вправах для розвитку верхніх кінцівок (як блочний тренажер), та реабілітації спортсменів після травм суглобів, м'язів грудини, плеча, передпліччя та кистей рук, використовуючи циліндричний валик або ручку захвату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Тренажер для армрестлінгу, що складається з металевих кутків та пластин (основи кріплення), обертових роликів, ручки захвату, троса, циліндричного валика та блоків обтяження, який відрізняється тим, що знімна багатофункціональна конструкція механізму має дві незалежні частини основи кріплення, з'єднаних між собою обертовими роликами, які мають затискачі з ексцентриком, кріпиться до усіх конструкцій столів з армрестлінгу, прорізи в пластинах забезпечують швидку та безпечну перестановку обертових роликів для зміни відсотку опору та підбору рівня висоти тренажера по передпліччю руки спортсменів різного зросту, а перестановка напрямку руху троса - змінює функції конструкції на замінник блочних тренажерів. 2 UA 98263 U 3 UA 98263 U 4 UA 98263 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
