Моноблок-напівфабрикат для виготовлення взуття для холодної погоди, що формується з двох чи більше матеріалів та одразу із внутрішньою устілкою

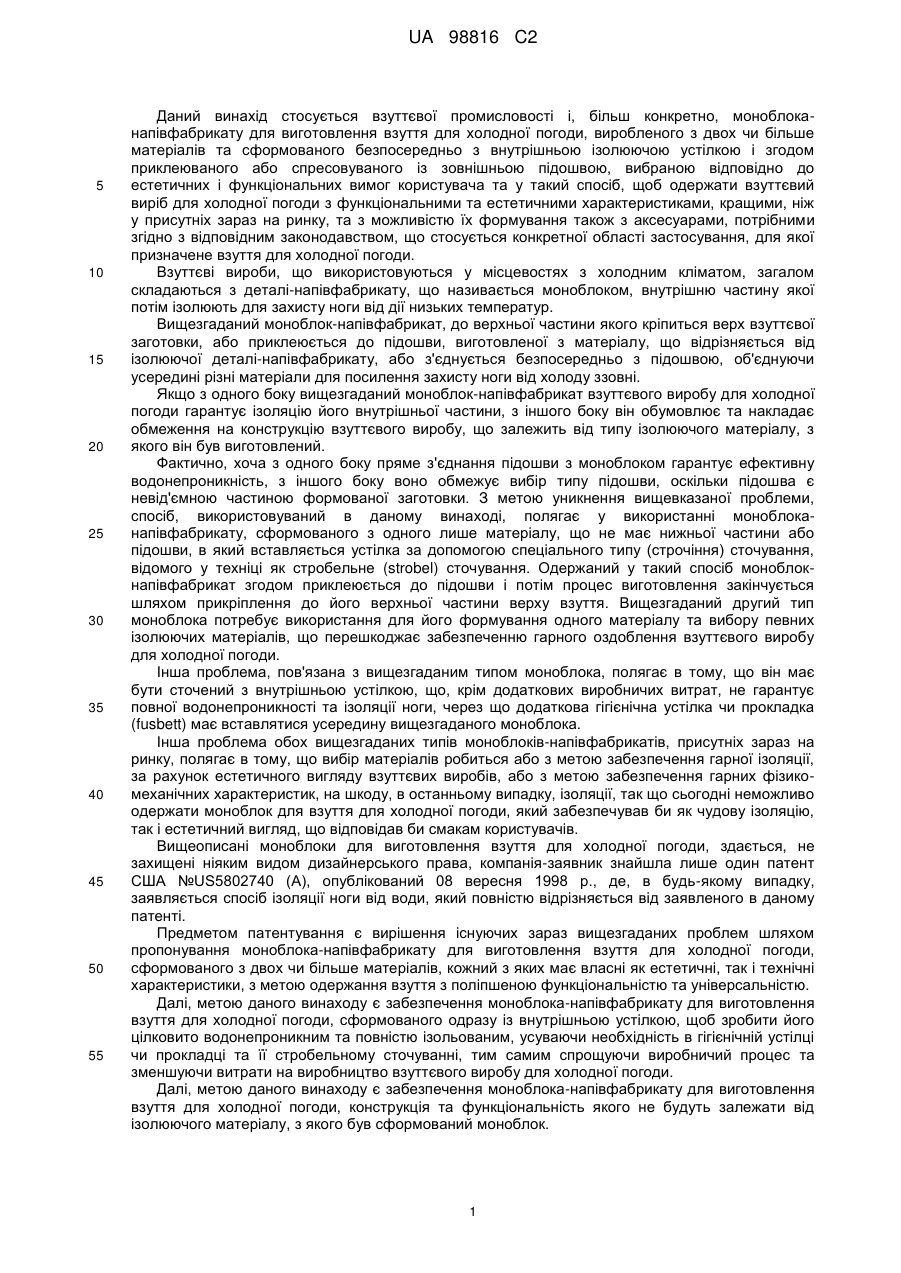

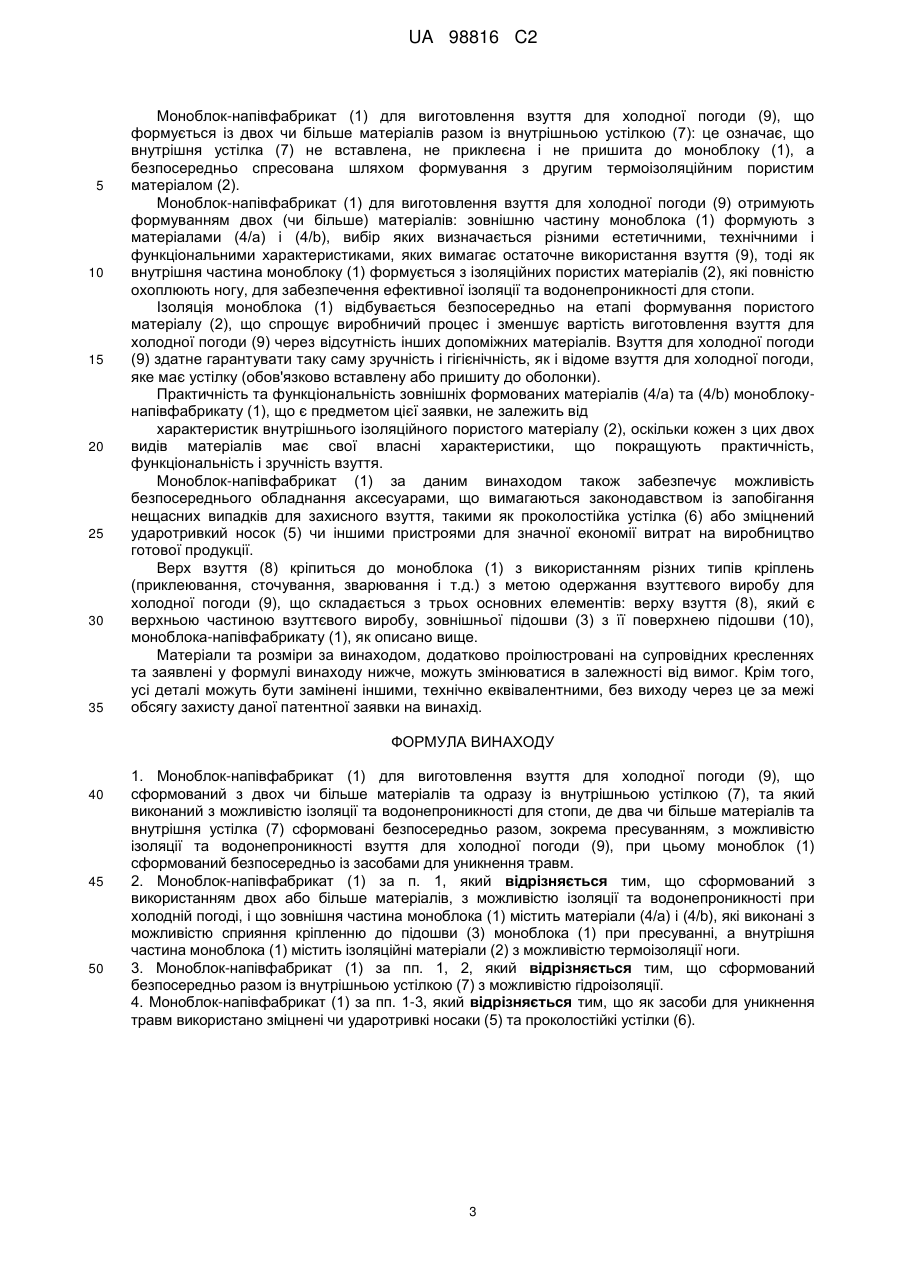

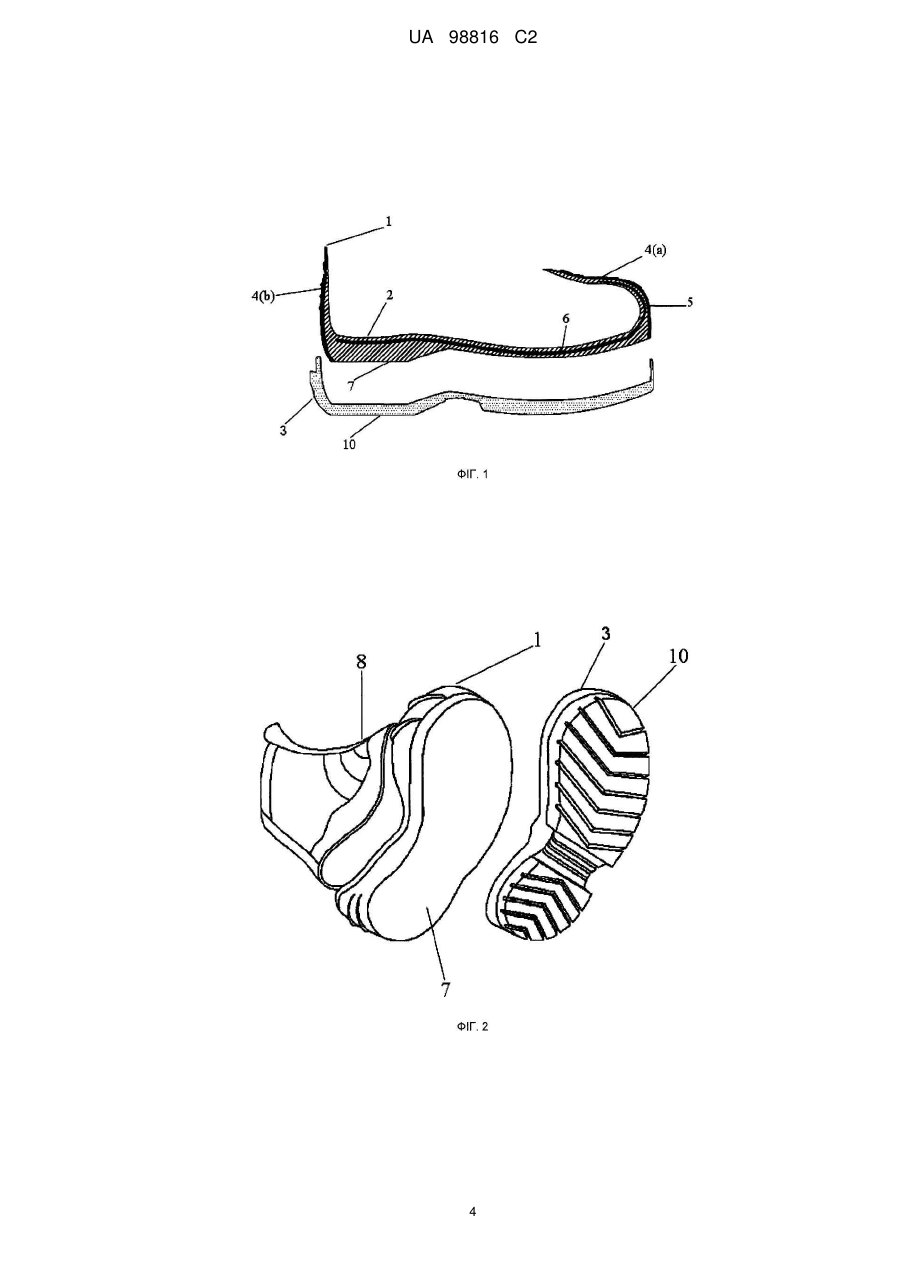

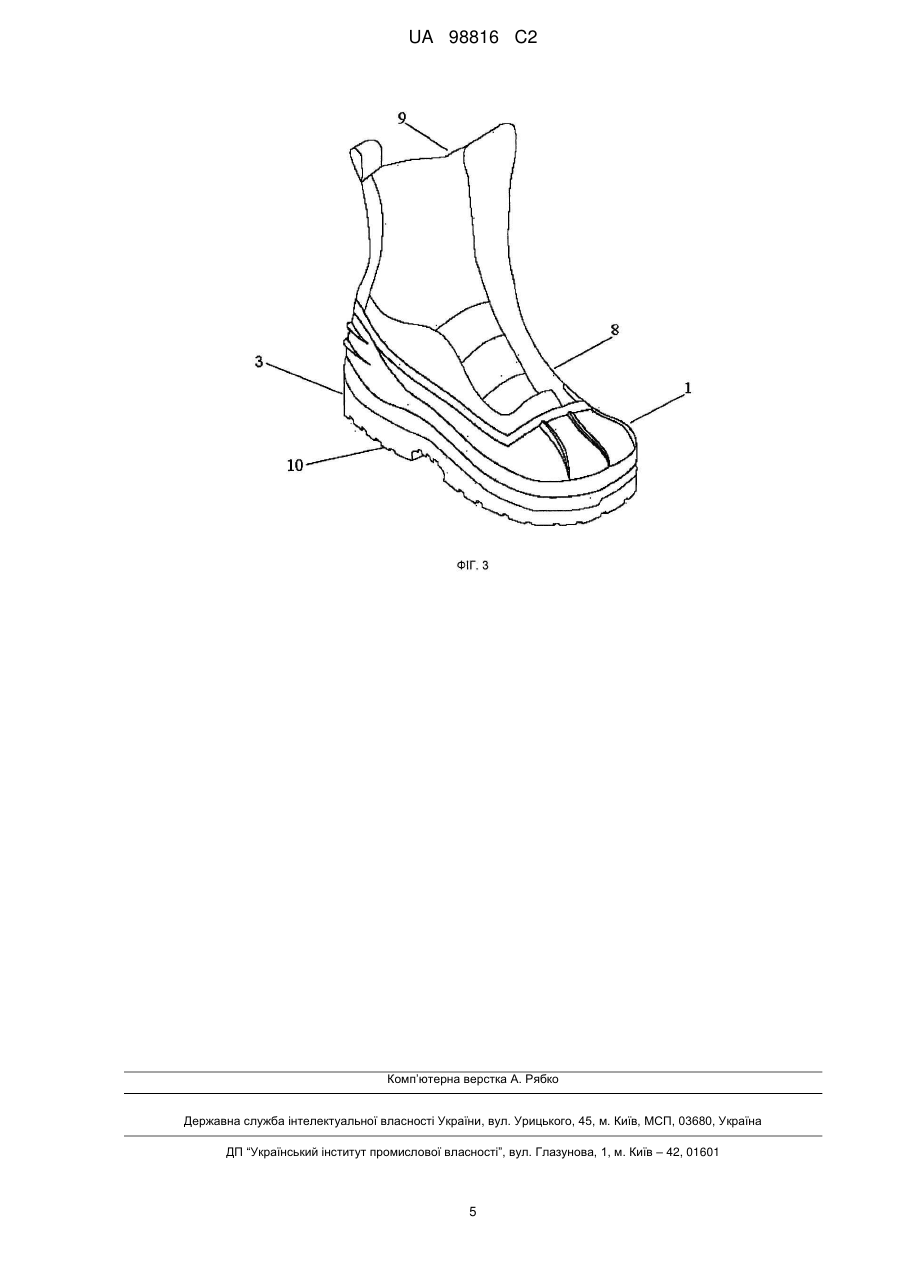

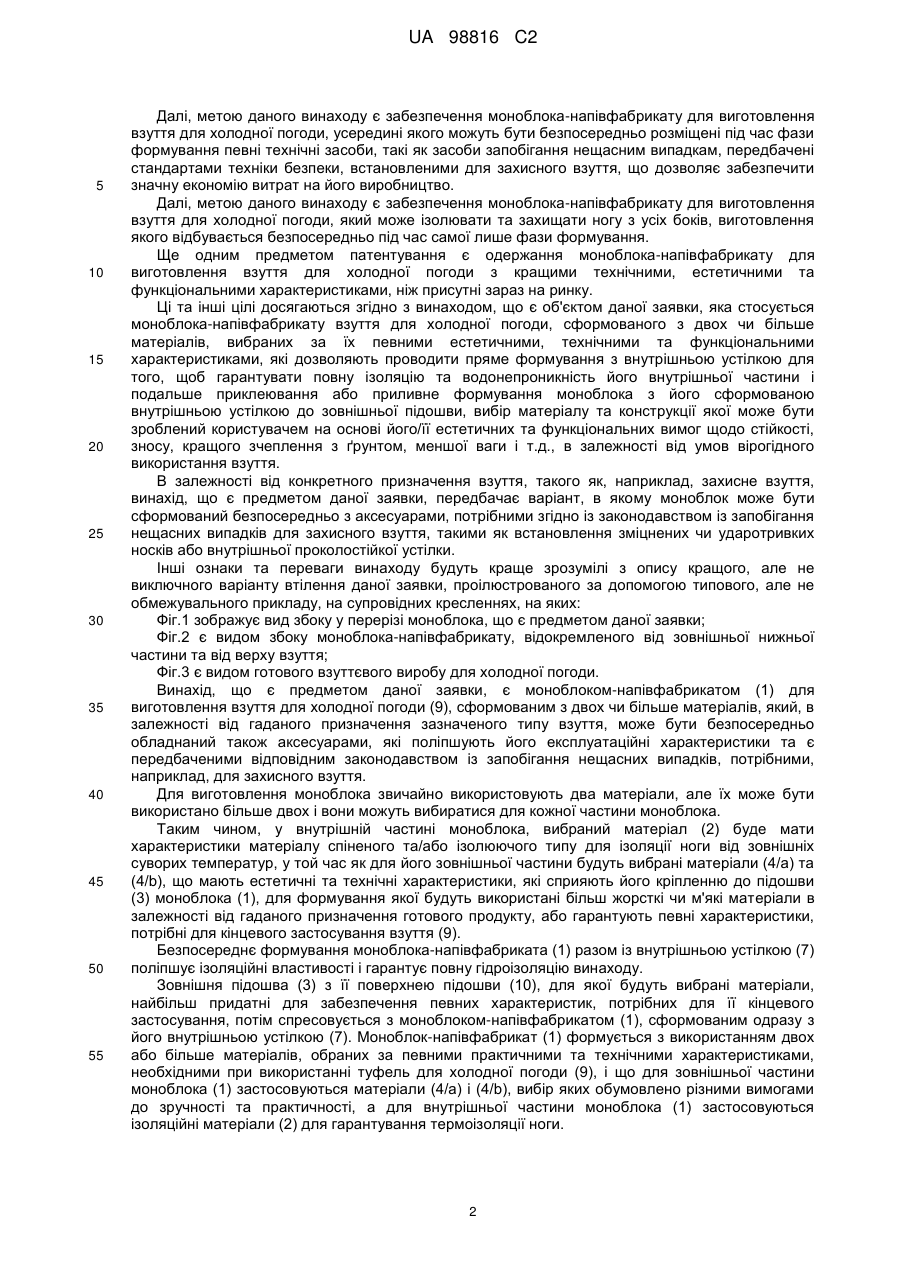

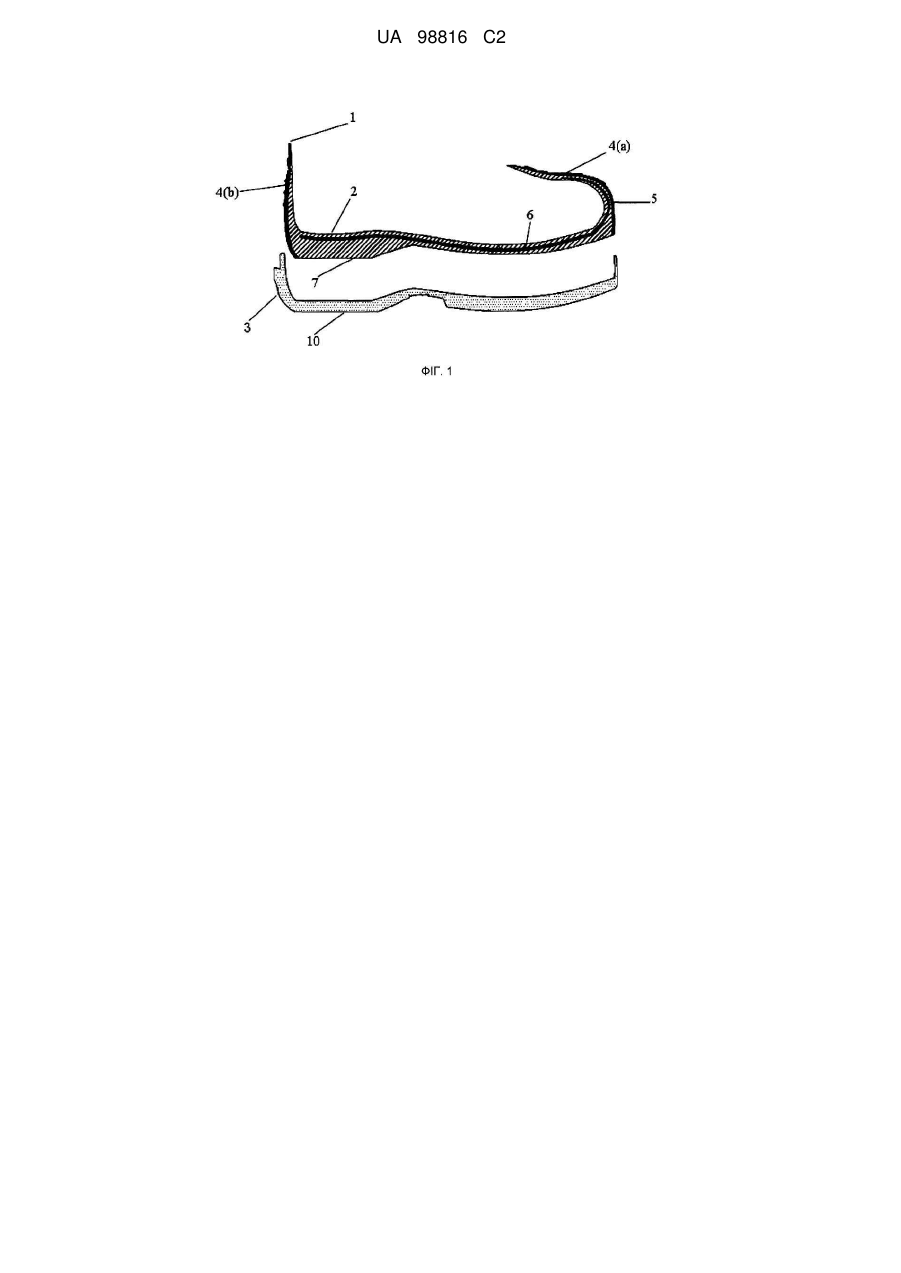

Реферат: Моноблок-напівфабрикат (1) для виготовлення взуття для холодної погоди (9) сформований з двох чи більше матеріалів та одразу із внутрішньою устілкою (7) та виконаний з можливістю ізоляції та водонепроникності для стопи. Два чи більше матеріалів та внутрішня устілка (7) сформовані безпосередньо разом, зокрема пресуванням, з можливістю ізоляції та водонепроникності взуття для холодної погоди (9). При цьому моноблок (1) сформований безпосередньо із засобами для уникнення травм. UA 98816 C2 (12) UA 98816 C2 UA 98816 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується взуттєвої промисловості і, більш конкретно, моноблоканапівфабрикату для виготовлення взуття для холодної погоди, виробленого з двох чи більше матеріалів та сформованого безпосередньо з внутрішньою ізолюючою устілкою і згодом приклеюваного або спресовуваного із зовнішньою підошвою, вибраною відповідно до естетичних і функціональних вимог користувача та у такий спосіб, щоб одержати взуттєвий виріб для холодної погоди з функціональними та естетичними характеристиками, кращими, ніж у присутніх зараз на ринку, та з можливістю їх формування також з аксесуарами, потрібними згідно з відповідним законодавством, що стосується конкретної області застосування, для якої призначене взуття для холодної погоди. Взуттєві вироби, що використовуються у місцевостях з холодним кліматом, загалом складаються з деталі-напівфабрикату, що називається моноблоком, внутрішню частину якої потім ізолюють для захисту ноги від дії низьких температур. Вищезгаданий моноблок-напівфабрикат, до верхньої частини якого кріпиться верх взуттєвої заготовки, або приклеюється до підошви, виготовленої з матеріалу, що відрізняється від ізолюючої деталі-напівфабрикату, або з'єднується безпосередньо з підошвою, об'єднуючи усередині різні матеріали для посилення захисту ноги від холоду ззовні. Якщо з одного боку вищезгаданий моноблок-напівфабрикат взуттєвого виробу для холодної погоди гарантує ізоляцію його внутрішньої частини, з іншого боку він обумовлює та накладає обмеження на конструкцію взуттєвого виробу, що залежить від типу ізолюючого матеріалу, з якого він був виготовлений. Фактично, хоча з одного боку пряме з'єднання підошви з моноблоком гарантує ефективну водонепроникність, з іншого боку воно обмежує вибір типу підошви, оскільки підошва є невід'ємною частиною формованої заготовки. З метою уникнення вищевказаної проблеми, спосіб, використовуваний в даному винаході, полягає у використанні моноблоканапівфабрикату, сформованого з одного лише матеріалу, що не має нижньої частини або підошви, в який вставляється устілка за допомогою спеціального типу (строчіння) сточування, відомого у техніці як стробельне (strobel) сточування. Одержаний у такий спосіб моноблокнапівфабрикат згодом приклеюється до підошви і потім процес виготовлення закінчується шляхом прикріплення до його верхньої частини верху взуття. Вищезгаданий другий тип моноблока потребує використання для його формування одного матеріалу та вибору певних ізолюючих матеріалів, що перешкоджає забезпеченню гарного оздоблення взуттєвого виробу для холодної погоди. Інша проблема, пов'язана з вищезгаданим типом моноблока, полягає в тому, що він має бути сточений з внутрішньою устілкою, що, крім додаткових виробничих витрат, не гарантує повної водонепроникності та ізоляції ноги, через що додаткова гігієнічна устілка чи прокладка (fusbett) має вставлятися усередину вищезгаданого моноблока. Інша проблема обох вищезгаданих типів моноблоків-напівфабрикатів, присутніх зараз на ринку, полягає в тому, що вибір матеріалів робиться або з метою забезпечення гарної ізоляції, за рахунок естетичного вигляду взуттєвих виробів, або з метою забезпечення гарних фізикомеханічних характеристик, на шкоду, в останньому випадку, ізоляції, так що сьогодні неможливо одержати моноблок для взуття для холодної погоди, який забезпечував би як чудову ізоляцію, так і естетичний вигляд, що відповідав би смакам користувачів. Вищеописані моноблоки для виготовлення взуття для холодної погоди, здається, не захищені ніяким видом дизайнерського права, компанія-заявник знайшла лише один патент США №US5802740 (A), опублікований 08 вересня 1998 p., де, в будь-якому випадку, заявляється спосіб ізоляції ноги від води, який повністю відрізняється від заявленого в даному патенті. Предметом патентування є вирішення існуючих зараз вищезгаданих проблем шляхом пропонування моноблока-напівфабрикату для виготовлення взуття для холодної погоди, сформованого з двох чи більше матеріалів, кожний з яких має власні як естетичні, так і технічні характеристики, з метою одержання взуття з поліпшеною функціональністю та універсальністю. Далі, метою даного винаходу є забезпечення моноблока-напівфабрикату для виготовлення взуття для холодної погоди, сформованого одразу із внутрішньою устілкою, щоб зробити його цілковито водонепроникним та повністю ізольованим, усуваючи необхідність в гігієнічній устілці чи прокладці та її стробельному сточуванні, тим самим спрощуючи виробничий процес та зменшуючи витрати на виробництво взуттєвого виробу для холодної погоди. Далі, метою даного винаходу є забезпечення моноблока-напівфабрикату для виготовлення взуття для холодної погоди, конструкція та функціональність якого не будуть залежати від ізолюючого матеріалу, з якого був сформований моноблок. 1 UA 98816 C2 5 10 15 20 25 30 35 40 45 50 55 Далі, метою даного винаходу є забезпечення моноблока-напівфабрикату для виготовлення взуття для холодної погоди, усередині якого можуть бути безпосередньо розміщені під час фази формування певні технічні засоби, такі як засоби запобігання нещасним випадкам, передбачені стандартами техніки безпеки, встановленими для захисного взуття, що дозволяє забезпечити значну економію витрат на його виробництво. Далі, метою даного винаходу є забезпечення моноблока-напівфабрикату для виготовлення взуття для холодної погоди, який може ізолювати та захищати ногу з усіх боків, виготовлення якого відбувається безпосередньо під час самої лише фази формування. Ще одним предметом патентування є одержання моноблока-напівфабрикату для виготовлення взуття для холодної погоди з кращими технічними, естетичними та функціональними характеристиками, ніж присутні зараз на ринку. Ці та інші цілі досягаються згідно з винаходом, що є об'єктом даної заявки, яка стосується моноблока-напівфабрикату взуття для холодної погоди, сформованого з двох чи більше матеріалів, вибраних за їх певними естетичними, технічними та функціональними характеристиками, які дозволяють проводити пряме формування з внутрішньою устілкою для того, щоб гарантувати повну ізоляцію та водонепроникність його внутрішньої частини і подальше приклеювання або приливне формування моноблока з його сформованою внутрішньою устілкою до зовнішньої підошви, вибір матеріалу та конструкції якої може бути зроблений користувачем на основі його/її естетичних та функціональних вимог щодо стійкості, зносу, кращого зчеплення з ґрунтом, меншої ваги і т.д., в залежності від умов вірогідного використання взуття. В залежності від конкретного призначення взуття, такого як, наприклад, захисне взуття, винахід, що є предметом даної заявки, передбачає варіант, в якому моноблок може бути сформований безпосередньо з аксесуарами, потрібними згідно із законодавством із запобігання нещасних випадків для захисного взуття, такими як встановлення зміцнених чи ударотривких носків або внутрішньої проколостійкої устілки. Інші ознаки та переваги винаходу будуть краще зрозумілі з опису кращого, але не виключного варіанту втілення даної заявки, проілюстрованого за допомогою типового, але не обмежувального прикладу, на супровідних кресленнях, на яких: Фіг.1 зображує вид збоку у перерізі моноблока, що є предметом даної заявки; Фіг.2 є видом збоку моноблока-напівфабрикату, відокремленого від зовнішньої нижньої частини та від верху взуття; Фіг.3 є видом готового взуттєвого виробу для холодної погоди. Винахід, що є предметом даної заявки, є моноблоком-напівфабрикатом (1) для виготовлення взуття для холодної погоди (9), сформованим з двох чи більше матеріалів, який, в залежності від гаданого призначення зазначеного типу взуття, може бути безпосередньо обладнаний також аксесуарами, які поліпшують його експлуатаційні характеристики та є передбаченими відповідним законодавством із запобігання нещасних випадків, потрібними, наприклад, для захисного взуття. Для виготовлення моноблока звичайно використовують два матеріали, але їх може бути використано більше двох і вони можуть вибиратися для кожної частини моноблока. Таким чином, у внутрішній частині моноблока, вибраний матеріал (2) буде мати характеристики матеріалу спіненого та/або ізолюючого типу для ізоляції ноги від зовнішніх суворих температур, у той час як для його зовнішньої частини будуть вибрані матеріали (4/а) та (4/b), що мають естетичні та технічні характеристики, які сприяють його кріпленню до підошви (3) моноблока (1), для формування якої будуть використані більш жорсткі чи м'які матеріали в залежності від гаданого призначення готового продукту, або гарантують певні характеристики, потрібні для кінцевого застосування взуття (9). Безпосереднє формування моноблока-напівфабриката (1) разом із внутрішньою устілкою (7) поліпшує ізоляційні властивості і гарантує повну гідроізоляцію винаходу. Зовнішня підошва (3) з її поверхнею підошви (10), для якої будуть вибрані матеріали, найбільш придатні для забезпечення певних характеристик, потрібних для її кінцевого застосування, потім спресовується з моноблоком-напівфабрикатом (1), сформованим одразу з його внутрішньою устілкою (7). Моноблок-напівфабрикат (1) формується з використанням двох або більше матеріалів, обраних за певними практичними та технічними характеристиками, необхідними при використанні туфель для холодної погоди (9), і що для зовнішньої частини моноблока (1) застосовуються матеріали (4/а) і (4/b), вибір яких обумовлено різними вимогами до зручності та практичності, а для внутрішньої частини моноблока (1) застосовуються ізоляційні матеріали (2) для гарантування термоізоляції ноги. 2 UA 98816 C2 5 10 15 20 25 30 35 Моноблок-напівфабрикат (1) для виготовлення взуття для холодної погоди (9), що формується із двох чи більше матеріалів разом із внутрішньою устілкою (7): це означає, що внутрішня устілка (7) не вставлена, не приклеєна і не пришита до моноблоку (1), а безпосередньо спресована шляхом формування з другим термоізоляційним пористим матеріалом (2). Моноблок-напівфабрикат (1) для виготовлення взуття для холодної погоди (9) отримують формуванням двох (чи більше) матеріалів: зовнішню частину моноблока (1) формують з матеріалами (4/а) і (4/b), вибір яких визначається різними естетичними, технічними і функціональними характеристиками, яких вимагає остаточне використання взуття (9), тоді як внутрішня частина моноблоку (1) формується з ізоляційних пористих матеріалів (2), які повністю охоплюють ногу, для забезпечення ефективної ізоляції та водонепроникності для стопи. Ізоляція моноблока (1) відбувається безпосередньо на етапі формування пористого матеріалу (2), що спрощує виробничий процес і зменшує вартість виготовлення взуття для холодної погоди (9) через відсутність інших допоміжних матеріалів. Взуття для холодної погоди (9) здатне гарантувати таку саму зручність і гігієнічність, як і відоме взуття для холодної погоди, яке має устілку (обов'язково вставлену або пришиту до оболонки). Практичність та функціональність зовнішніх формованих матеріалів (4/а) та (4/b) моноблокунапівфабрикату (1), що є предметом цієї заявки, не залежить від характеристик внутрішнього ізоляційного пористого матеріалу (2), оскільки кожен з цих двох видів матеріалів має свої власні характеристики, що покращують практичність, функціональність і зручність взуття. Моноблок-напівфабрикат (1) за даним винаходом також забезпечує можливість безпосереднього обладнання аксесуарами, що вимагаються законодавством із запобігання нещасних випадків для захисного взуття, такими як проколостійка устілка (6) або зміцнений ударотривкий носок (5) чи іншими пристроями для значної економії витрат на виробництво готової продукції. Верх взуття (8) кріпиться до моноблока (1) з використанням різних типів кріплень (приклеювання, сточування, зварювання і т.д.) з метою одержання взуттєвого виробу для холодної погоди (9), що складається з трьох основних елементів: верху взуття (8), який є верхньою частиною взуттєвого виробу, зовнішньої підошви (3) з її поверхнею підошви (10), моноблока-напівфабрикату (1), як описано вище. Матеріали та розміри за винаходом, додатково проілюстровані на супровідних кресленнях та заявлені у формулі винаходу нижче, можуть змінюватися в залежності від вимог. Крім того, усі деталі можуть бути замінені іншими, технічно еквівалентними, без виходу через це за межі обсягу захисту даної патентної заявки на винахід. ФОРМУЛА ВИНАХОДУ 40 45 50 1. Моноблок-напівфабрикат (1) для виготовлення взуття для холодної погоди (9), що сформований з двох чи більше матеріалів та одразу із внутрішньою устілкою (7), та який виконаний з можливістю ізоляції та водонепроникності для стопи, де два чи більше матеріалів та внутрішня устілка (7) сформовані безпосередньо разом, зокрема пресуванням, з можливістю ізоляції та водонепроникності взуття для холодної погоди (9), при цьому моноблок (1) сформований безпосередньо із засобами для уникнення травм. 2. Моноблок-напівфабрикат (1) за п. 1, який відрізняється тим, що сформований з використанням двох або більше матеріалів, з можливістю ізоляції та водонепроникності при холодній погоді, і що зовнішня частина моноблока (1) містить матеріали (4/a) і (4/b), які виконані з можливістю сприяння кріпленню до підошви (3) моноблока (1) при пресуванні, а внутрішня частина моноблока (1) містить ізоляційні матеріали (2) з можливістю термоізоляції ноги. 3. Моноблок-напівфабрикат (1) за пп. 1, 2, який відрізняється тим, що сформований безпосередньо разом із внутрішньою устілкою (7) з можливістю гідроізоляції. 4. Моноблок-напівфабрикат (1) за пп. 1-3, який відрізняється тим, що як засоби для уникнення травм використано зміцнені чи ударотривкі носаки (5) та проколостійкі устілки (6). 3 UA 98816 C2 4 UA 98816 C2 Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
