Проникна для пари та водонепроникна підошва для взуття, взуття, виготовлене з такою підошвою, та спосіб виготовлення підошви та взуття

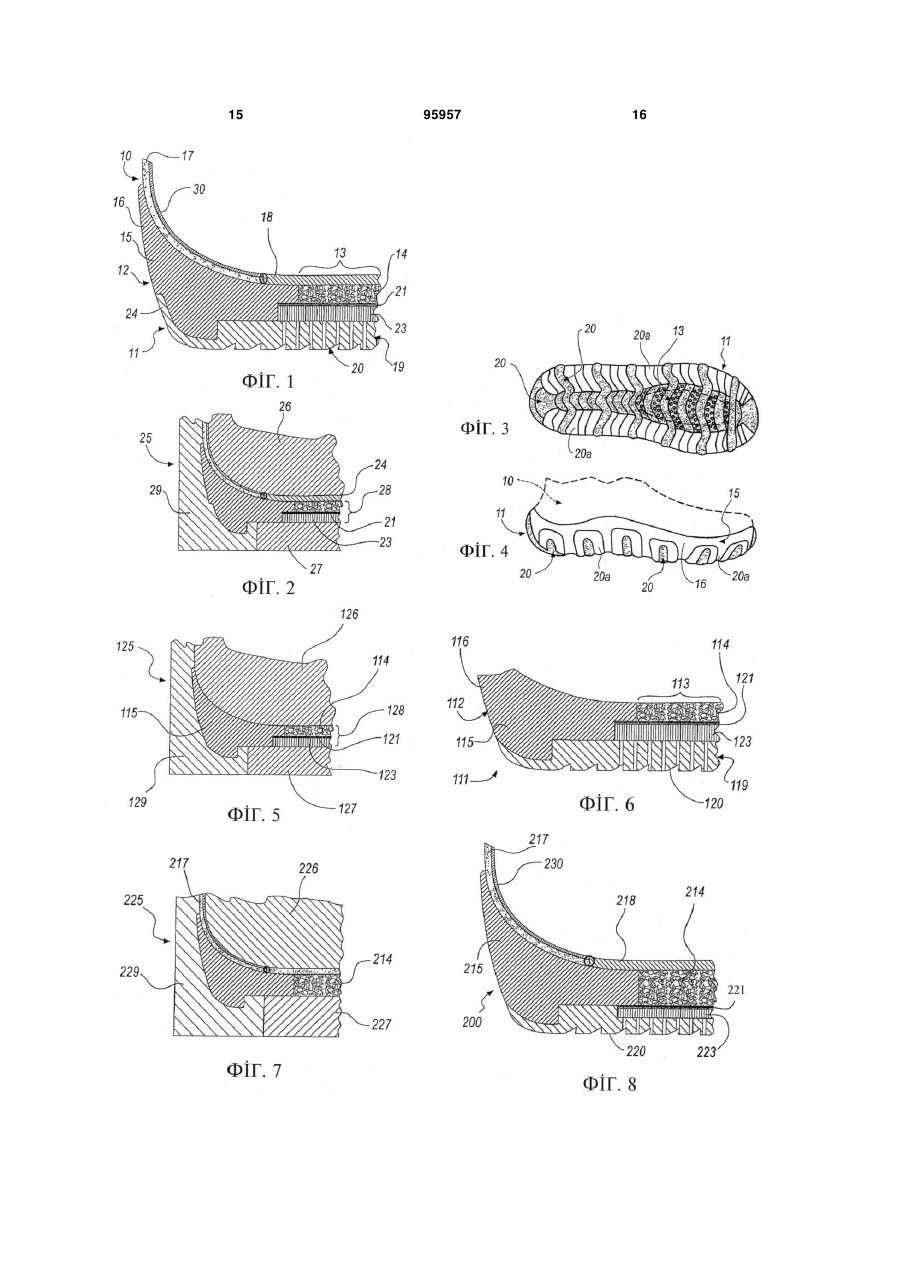

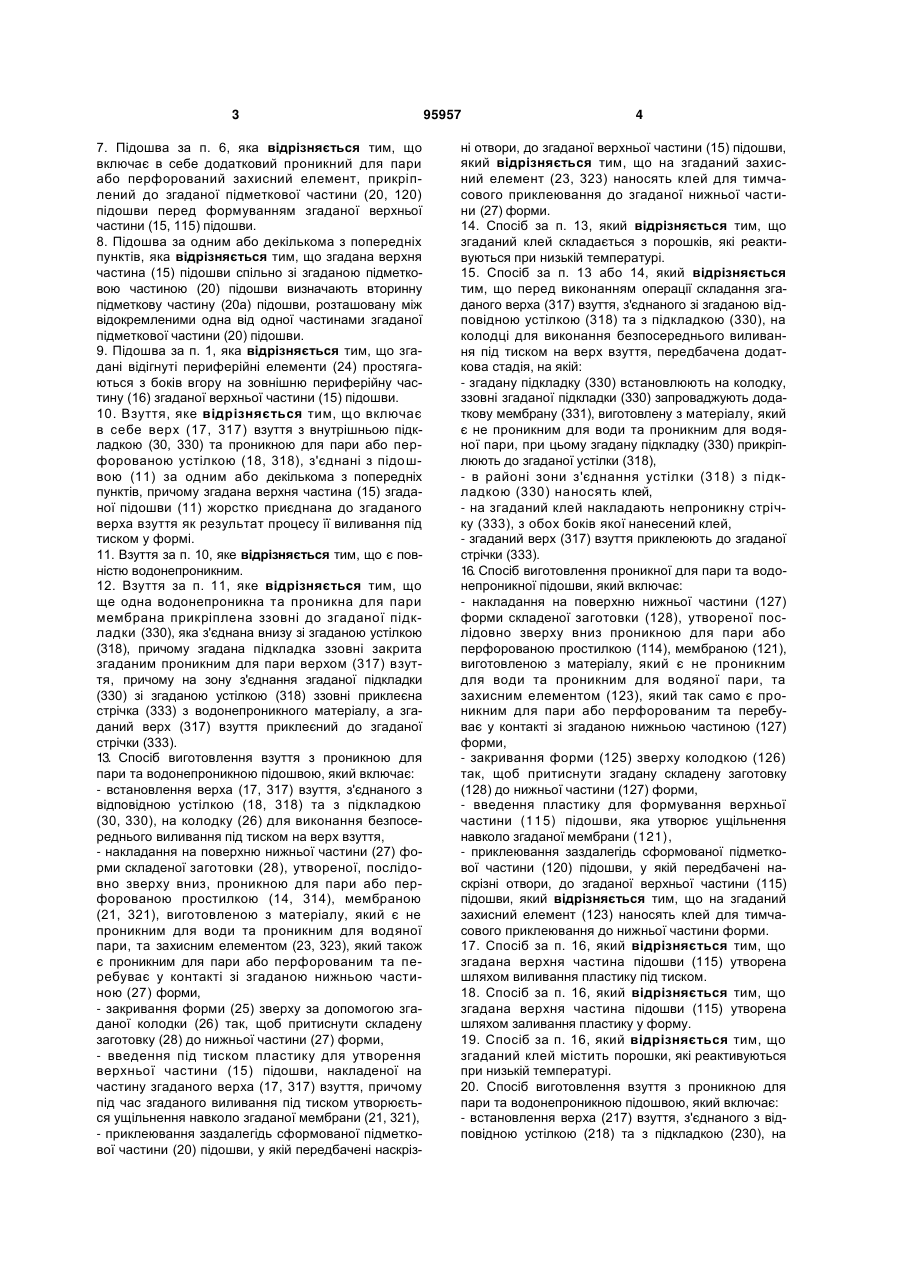

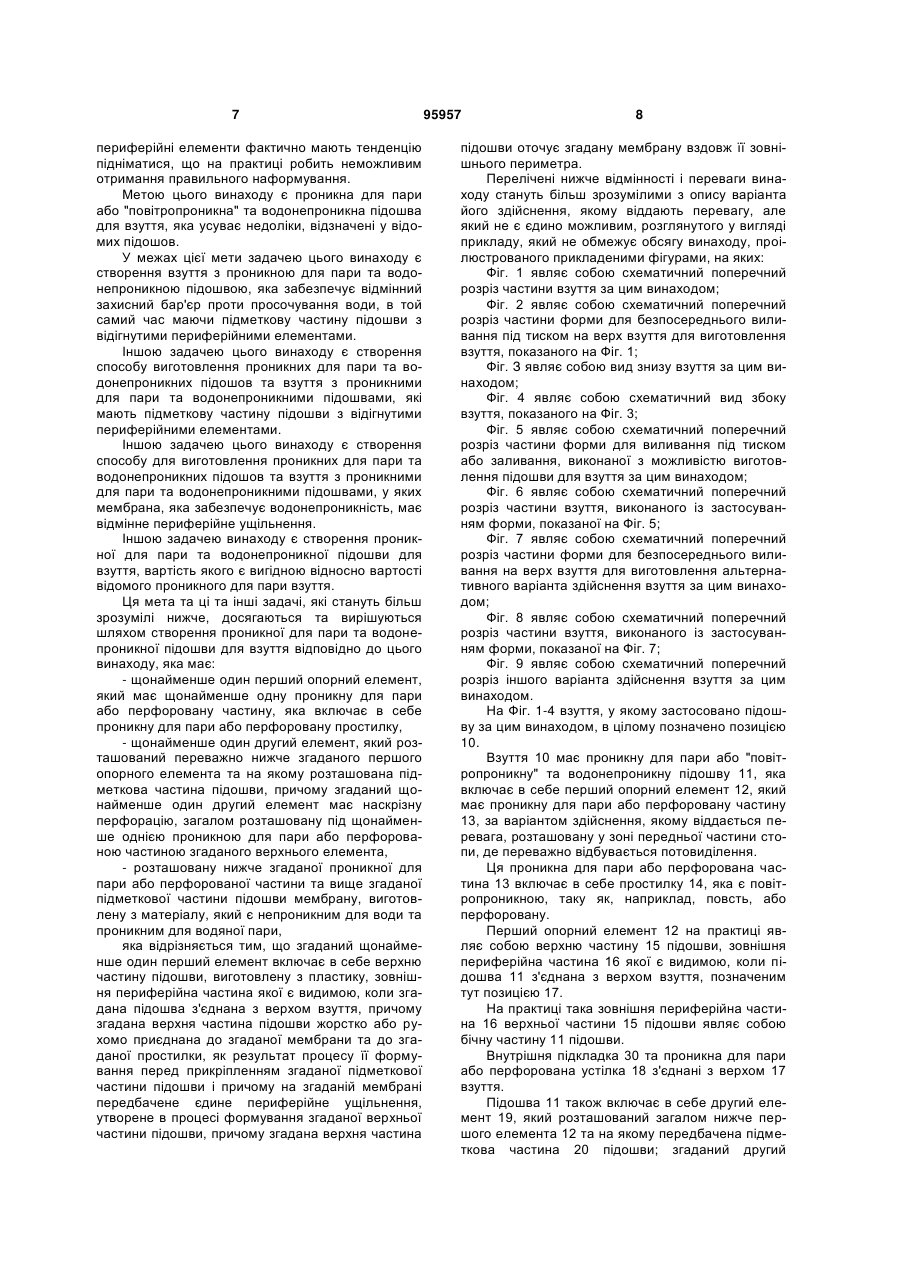

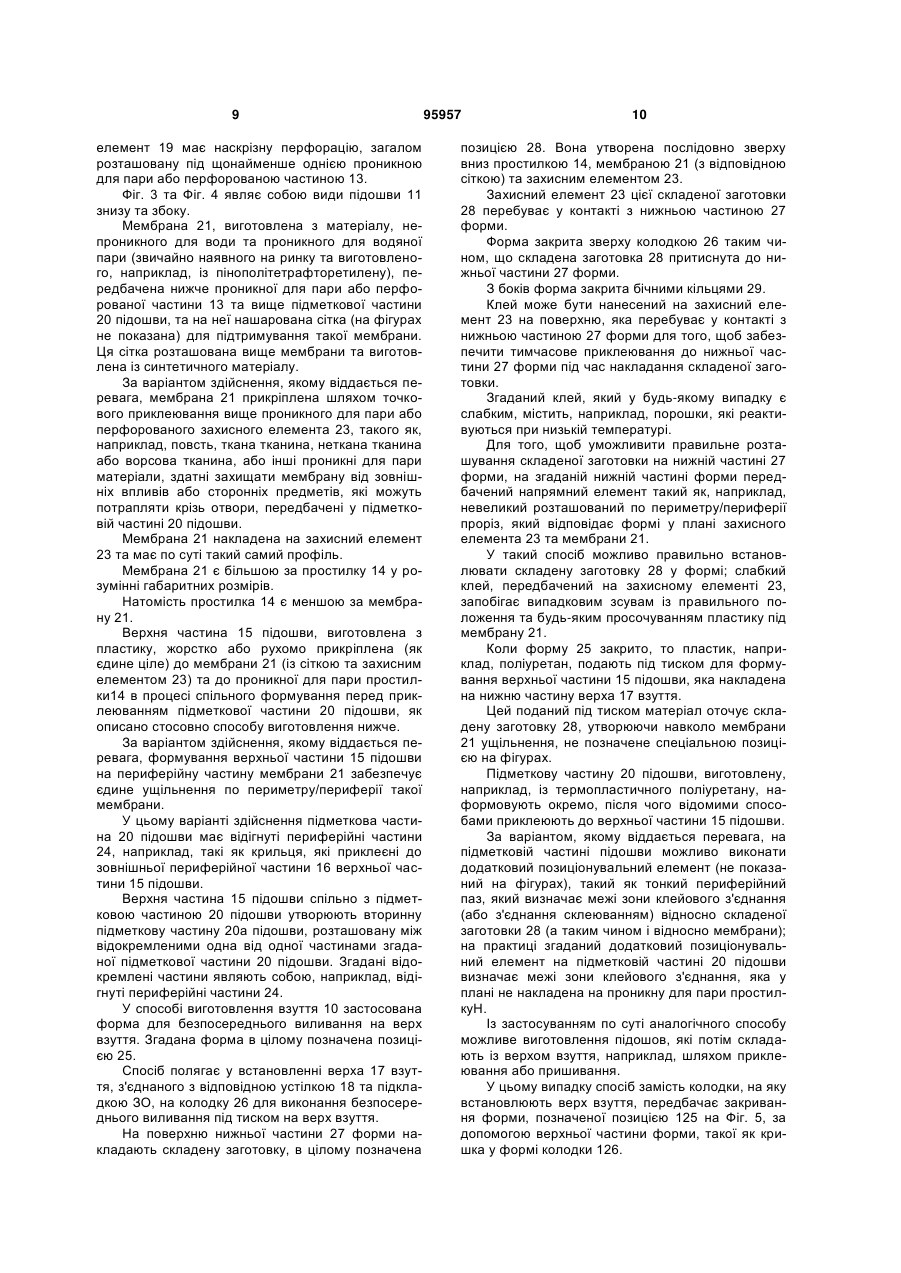

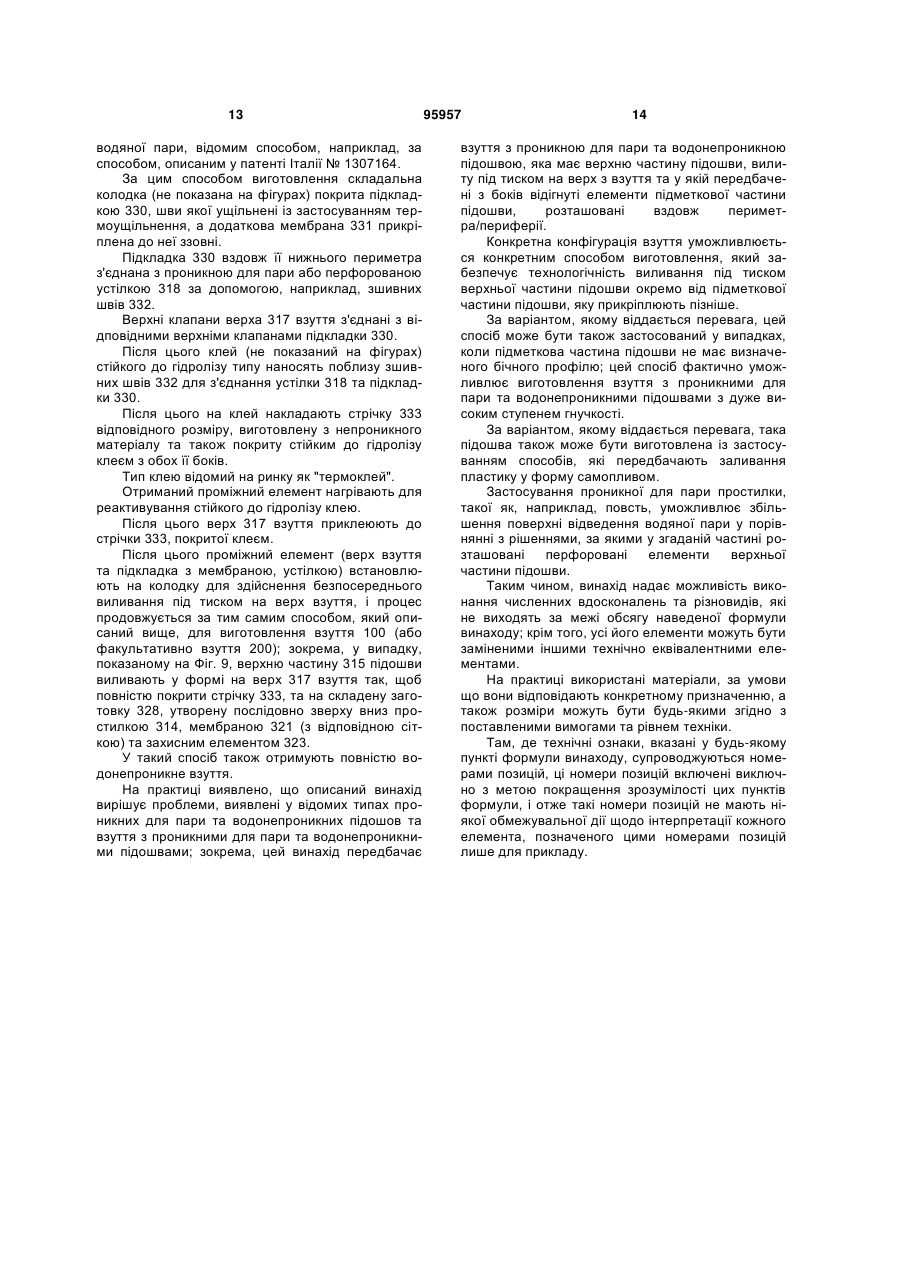

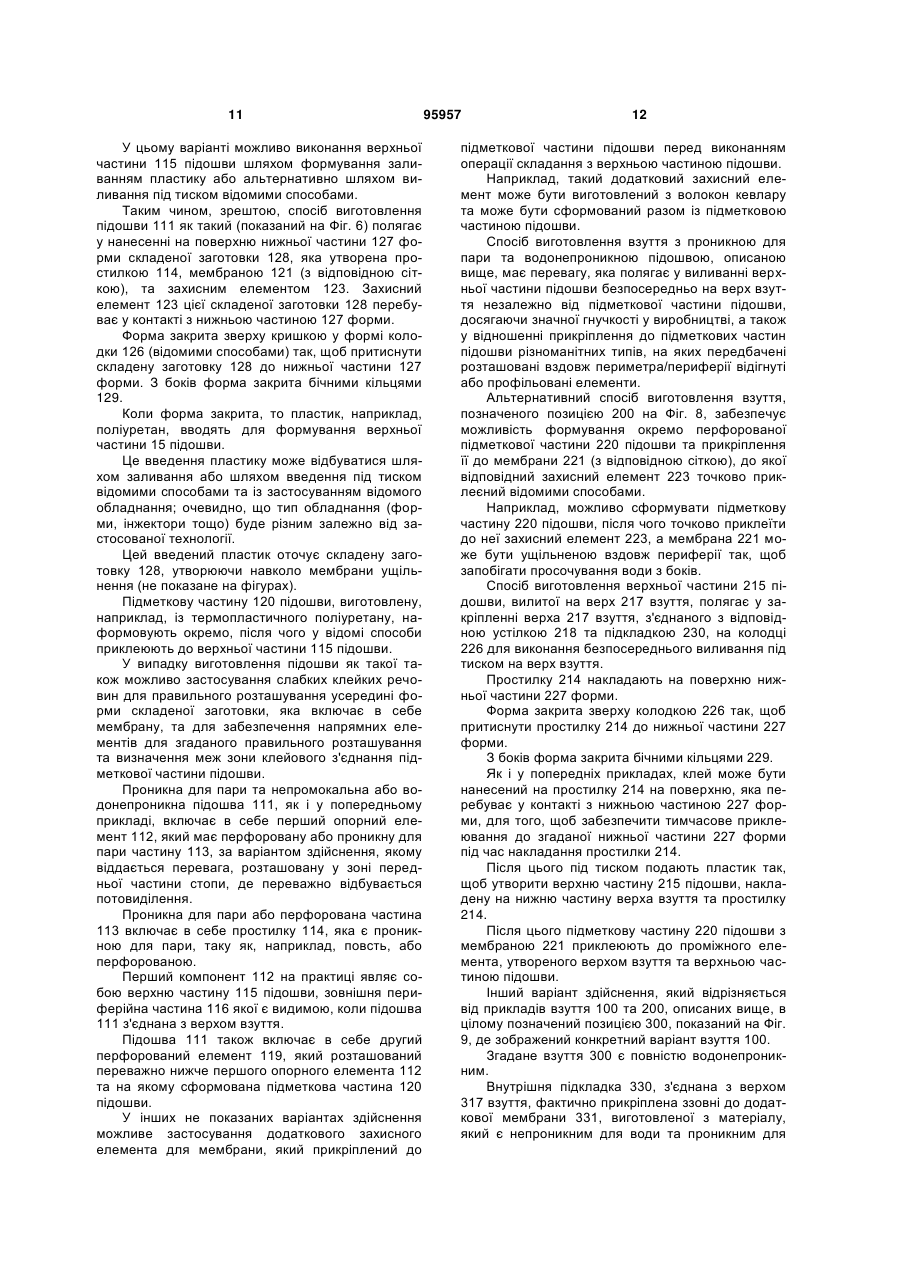

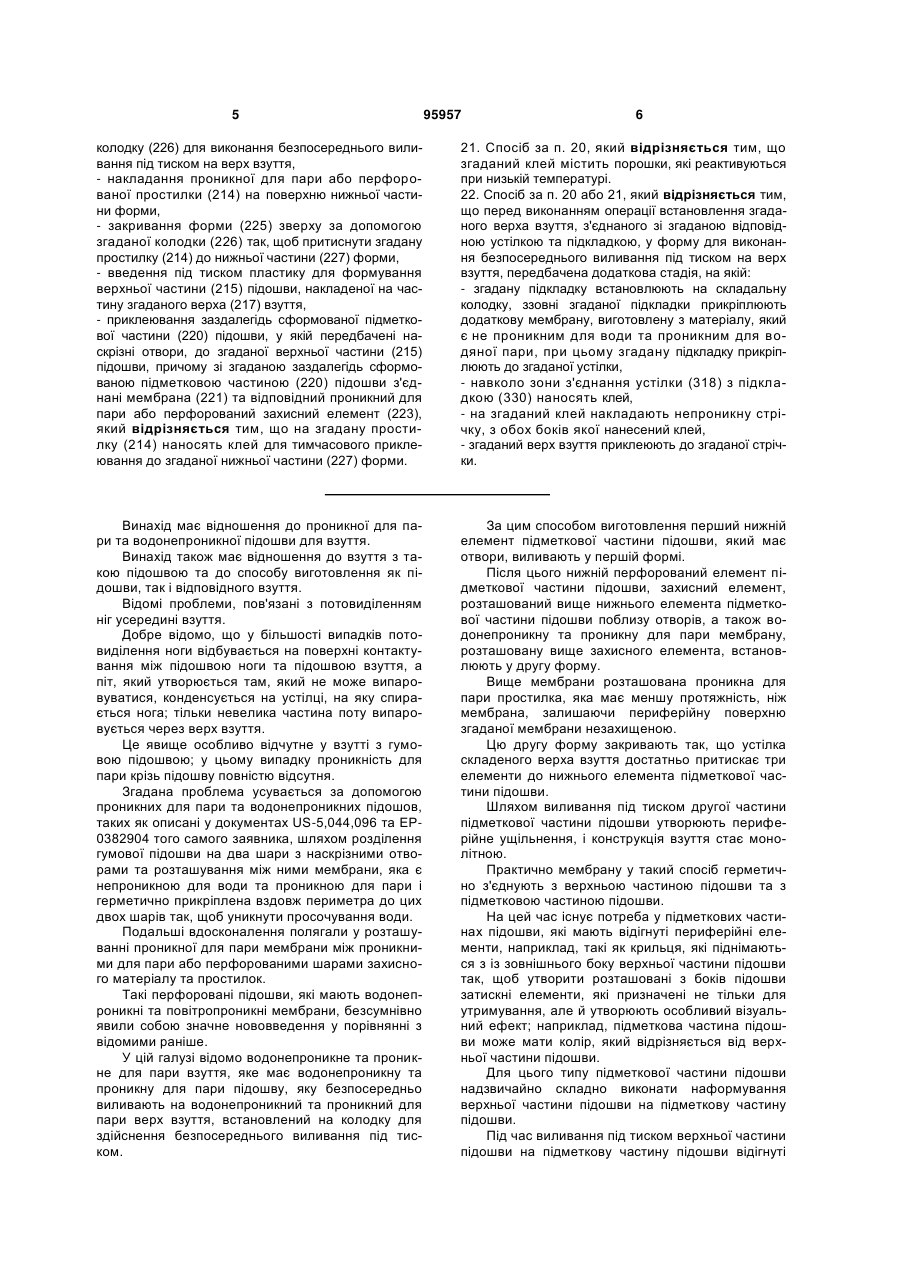

1. Проникна для пари та водонепроникна підошва для взуття, яка має: - щонайменше один перший опорний елемент (12, 112), який має щонайменше одну проникну для пари або перфоровану частину (13, 113), яка включає в себе проникну для пари або перфоровану простилку(14, 114, 314); - щонайменше один другий елемент (19, 119), який розташований загалом нижче згаданого першого опорного елемента (12, 112) та на якому передбачена підметкова частина (20, 120) підошви, причому згаданий щонайменше один другий елемент (19, 119) має наскрізну перфорацію, загалом розташовану під щонайменше однією проникною для пари або перфорованою частиною (13, 113) згаданого верхнього елемента; - розташовану нижче згаданої проникної для пари або перфорованої частини (13, 113) та вище згаданої підметкової частини (20, 120) підошви мембрану (21, 121, 321), виготовлену з матеріалу, який є не проникним для води та проникним для водяної пари; причому згаданий щонайменше один перший опорний елемент (12, 112) включає в себе верхню частину (15, 115) підошви, виготовлену з пластику, зо 2 (19) 1 3 7. Підошва за п. 6, яка відрізняється тим, що включає в себе додатковий проникний для пари або перфорований захисний елемент, прикріплений до згаданої підметкової частини (20, 120) підошви перед формуванням згаданої верхньої частини (15, 115) підошви. 8. Підошва за одним або декількома з попередніх пунктів, яка відрізняється тим, що згадана верхня частина (15) підошви спільно зі згаданою підметковою частиною (20) підошви визначають вторинну підметкову частину (20а) підошви, розташовану між відокремленими одна від одної частинами згаданої підметкової частини (20) підошви. 9. Підошва за п. 1, яка відрізняється тим, що згадані відігнуті периферійні елементи (24) простягаються з боків вгору на зовнішню периферійну частину (16) згаданої верхньої частини (15) підошви. 10. Взуття, яке відрізняється тим, що включає в себе верх (17, 317) взуття з внутрішньою підкладкою (30, 330) та проникною для пари або перфорованою устілкою (18, 318), з'єднані з підошвою (11) за одним або декількома з попередніх пунктів, причому згадана верхня частина (15) згаданої підошви (11) жорстко приєднана до згаданого верха взуття як результат процесу її виливання під тиском у формі. 11. Взуття за п. 10, яке відрізняється тим, що є повністю водонепроникним. 12. Взуття за п. 11, яке відрізняється тим, що ще одна водонепроникна та проникна для пари мембрана прикріплена ззовні до згаданої підкладки (330), яка з'єднана внизу зі згаданою устілкою (318), причому згадана підкладка ззовні закрита згаданим проникним для пари верхом (317) взуття, причому на зону з'єднання згаданої підкладки (330) зі згаданою устілкою (318) ззовні приклеєна стрічка (333) з водонепроникного матеріалу, а згаданий верх (317) взуття приклеєний до згаданої стрічки (333). 13. Спосіб виготовлення взуття з проникною для пари та водонепроникною підошвою, який включає: - встановлення верха (17, 317) взуття, з'єднаного з відповідною устілкою (18, 318) та з підкладкою (30, 330), на колодку (26) для виконання безпосереднього виливання під тиском на верх взуття, - накладання на поверхню нижньої частини (27) форми складеної заготовки (28), утвореної, послідовно зверху вниз, проникною для пари або перфорованою простилкою (14, 314), мембраною (21, 321), виготовленою з матеріалу, який є не проникним для води та проникним для водяної пари, та захисним елементом (23, 323), який також є проникним для пари або перфорованим та перебуває у контакті зі згаданою нижньою частиною (27) форми, - закривання форми (25) зверху за допомогою згаданої колодки (26) так, щоб притиснути складену заготовку (28) до нижньої частини (27) форми, - введення під тиском пластику для утворення верхньої частини (15) підошви, накладеної на частину згаданого верха (17, 317) взуття, причому під час згаданого виливання під тиском утворюється ущільнення навколо згаданої мембрани (21, 321), - приклеювання заздалегідь сформованої підметкової частини (20) підошви, у якій передбачені наскріз 95957 4 ні отвори, до згаданої верхньої частини (15) підошви, який відрізняється тим, що на згаданий захисний елемент (23, 323) наносять клей для тимчасового приклеювання до згаданої нижньої частини (27) форми. 14. Спосіб за п. 13, який відрізняється тим, що згаданий клей складається з порошків, які реактивуються при низькій температурі. 15. Спосіб за п. 13 або 14, який відрізняється тим, що перед виконанням операції складання згаданого верха (317) взуття, з'єднаного зі згаданою відповідною устілкою (318) та з підкладкою (330), на колодці для виконання безпосереднього виливання під тиском на верх взуття, передбачена додаткова стадія, на якій: - згадану підкладку (330) встановлюють на колодку, ззовні згаданої підкладки (330) запроваджують додаткову мембрану (331), виготовлену з матеріалу, який є не проникним для води та проникним для водяної пари, при цьому згадану підкладку (330) прикріплюють до згаданої устілки (318), - в районі зони з'єднання устілки (318) з підкладкою (330) наносять клей, - на згаданий клей накладають непроникну стрічку (333), з обох боків якої нанесений клей, - згаданий верх (317) взуття приклеюють до згаданої стрічки (333). 16. Спосіб виготовлення проникної для пари та водонепроникної підошви, який включає: - накладання на поверхню нижньої частини (127) форми складеної заготовки (128), утвореної послідовно зверху вниз проникною для пари або перфорованою простилкою (114), мембраною (121), виготовленою з матеріалу, який є не проникним для води та проникним для водяної пари, та захисним елементом (123), який так само є проникним для пари або перфорованим та перебуває у контакті зі згаданою нижньою частиною (127) форми, - закривання форми (125) зверху колодкою (126) так, щоб притиснути згадану складену заготовку (128) до нижньої частини (127) форми, - введення пластику для формування верхньої частини (115) підошви, яка утворює ущільнення навколо згаданої мембрани (121), - приклеювання заздалегідь сформованої підметкової частини (120) підошви, у якій передбачені наскрізні отвори, до згаданої верхньої частини (115) підошви, який відрізняється тим, що на згаданий захисний елемент (123) наносять клей для тимчасового приклеювання до нижньої частини форми. 17. Спосіб за п. 16, який відрізняється тим, що згадана верхня частина підошви (115) утворена шляхом виливання пластику під тиском. 18. Спосіб за п. 16, який відрізняється тим, що згадана верхня частина підошви (115) утворена шляхом заливання пластику у форму. 19. Спосіб за п. 16, який відрізняється тим, що згаданий клей містить порошки, які реактивуються при низькій температурі. 20. Спосіб виготовлення взуття з проникною для пари та водонепроникною підошвою, який включає: - встановлення верха (217) взуття, з'єднаного з відповідною устілкою (218) та з підкладкою (230), на 5 95957 6 колодку (226) для виконання безпосереднього виливання під тиском на верх взуття, - накладання проникної для пари або перфорованої простилки (214) на поверхню нижньої частини форми, - закривання форми (225) зверху за допомогою згаданої колодки (226) так, щоб притиснути згадану простилку (214) до нижньої частини (227) форми, - введення під тиском пластику для формування верхньої частини (215) підошви, накладеної на частину згаданого верха (217) взуття, - приклеювання заздалегідь сформованої підметкової частини (220) підошви, у якій передбачені наскрізні отвори, до згаданої верхньої частини (215) підошви, причому зі згаданою заздалегідь сформованою підметковою частиною (220) підошви з'єднані мембрана (221) та відповідний проникний для пари або перфорований захисний елемент (223), який відрізняється тим, що на згадану простилку (214) наносять клей для тимчасового приклеювання до згаданої нижньої частини (227) форми. 21. Спосіб за п. 20, який відрізняється тим, що згаданий клей містить порошки, які реактивуються при низькій температурі. 22. Спосіб за п. 20 або 21, який відрізняється тим, що перед виконанням операції встановлення згаданого верха взуття, з'єднаного зі згаданою відповідною устілкою та підкладкою, у форму для виконання безпосереднього виливання під тиском на верх взуття, передбачена додаткова стадія, на якій: - згадану підкладку встановлюють на складальну колодку, ззовні згаданої підкладки прикріплюють додаткову мембрану, виготовлену з матеріалу, який є не проникним для води та проникним для водяної пари, при цьому згадану підкладку прикріплюють до згаданої устілки, - навколо зони з'єднання устілки (318) з підкладкою (330) наносять клей, - на згаданий клей накладають непроникну стрічку, з обох боків якої нанесений клей, - згаданий верх взуття приклеюють до згаданої стрічки. Винахід має відношення до проникної для пари та водонепроникної підошви для взуття. Винахід також має відношення до взуття з такою підошвою та до способу виготовлення як підошви, так і відповідного взуття. Відомі проблеми, пов'язані з потовиділенням ніг усередині взуття. Добре відомо, що у більшості випадків потовиділення ноги відбувається на поверхні контактування між підошвою ноги та підошвою взуття, а піт, який утворюється там, який не може випаровуватися, конденсується на устілці, на яку спирається нога; тільки невелика частина поту випаровується через верх взуття. Це явище особливо відчутне у взутті з гумовою підошвою; у цьому випадку проникність для пари крізь підошву повністю відсутня. Згадана проблема усувається за допомогою проникних для пари та водонепроникних підошов, таких як описані у документах US-5,044,096 та ЕР0382904 того самого заявника, шляхом розділення гумової підошви на два шари з наскрізними отворами та розташування між ними мембрани, яка є непроникною для води та проникною для пари і герметично прикріплена вздовж периметра до цих двох шарів так, щоб уникнути просочування води. Подальші вдосконалення полягали у розташуванні проникної для пари мембрани між проникними для пари або перфорованими шарами захисного матеріалу та простилок. Такі перфоровані підошви, які мають водонепроникні та повітропроникні мембрани, безсумнівно явили собою значне нововведення у порівнянні з відомими раніше. У цій галузі відомо водонепроникне та проникне для пари взуття, яке має водонепроникну та проникну для пари підошву, яку безпосередньо виливають на водонепроникний та проникний для пари верх взуття, встановлений на колодку для здійснення безпосереднього виливання під тиском. За цим способом виготовлення перший нижній елемент підметкової частини підошви, який має отвори, виливають у першій формі. Після цього нижній перфорований елемент підметкової частини підошви, захисний елемент, розташований вище нижнього елемента підметкової частини підошви поблизу отворів, а також водонепроникну та проникну для пари мембрану, розташовану вище захисного елемента, встановлюють у другу форму. Вище мембрани розташована проникна для пари простилка, яка має меншу протяжність, ніж мембрана, залишаючи периферійну поверхню згаданої мембрани незахищеною. Цю другу форму закривають так, що устілка складеного верха взуття достатньо притискає три елементи до нижнього елемента підметкової частини підошви. Шляхом виливання під тиском другої частини підметкової частини підошви утворюють периферійне ущільнення, і конструкція взуття стає монолітною. Практично мембрану у такий спосіб герметично з'єднують з верхньою частиною підошви та з підметковою частиною підошви. На цей час існує потреба у підметкових частинах підошви, які мають відігнуті периферійні елементи, наприклад, такі як крильця, які піднімаються з із зовнішнього боку верхньої частини підошви так, щоб утворити розташовані з боків підошви затискні елементи, які призначені не тільки для утримування, але й утворюють особливий візуальний ефект; наприклад, підметкова частина підошви може мати колір, який відрізняється від верхньої частини підошви. Для цього типу підметкової частини підошви надзвичайно складно виконати наформування верхньої частини підошви на підметкову частину підошви. Під час виливання під тиском верхньої частини підошви на підметкову частину підошви відігнуті 7 периферійні елементи фактично мають тенденцію підніматися, що на практиці робить неможливим отримання правильного наформування. Метою цього винаходу є проникна для пари або "повітропроникна" та водонепроникна підошва для взуття, яка усуває недоліки, відзначені у відомих підошов. У межах цієї мети задачею цього винаходу є створення взуття з проникною для пари та водонепроникною підошвою, яка забезпечує відмінний захисний бар'єр проти просочування води, в той самий час маючи підметкову частину підошви з відігнутими периферійними елементами. Іншою задачею цього винаходу є створення способу виготовлення проникних для пари та водонепроникних підошов та взуття з проникними для пари та водонепроникними підошвами, які мають підметкову частину підошви з відігнутими периферійними елементами. Іншою задачею цього винаходу є створення способу для виготовлення проникних для пари та водонепроникних підошов та взуття з проникними для пари та водонепроникними підошвами, у яких мембрана, яка забезпечує водонепроникність, має відмінне периферійне ущільнення. Іншою задачею винаходу є створення проникної для пари та водонепроникної підошви для взуття, вартість якого є вигідною відносно вартості відомого проникного для пари взуття. Ця мета та ці та інші задачі, які стануть більш зрозумілі нижче, досягаються та вирішуються шляхом створення проникної для пари та водонепроникної підошви для взуття відповідно до цього винаходу, яка має: - щонайменше один перший опорний елемент, який має щонайменше одну проникну для пари або перфоровану частину, яка включає в себе проникну для пари або перфоровану простилку, - щонайменше один другий елемент, який розташований переважно нижче згаданого першого опорного елемента та на якому розташована підметкова частина підошви, причому згаданий щонайменше один другий елемент має наскрізну перфорацію, загалом розташовану під щонайменше однією проникною для пари або перфорованою частиною згаданого верхнього елемента, - розташовану нижче згаданої проникної для пари або перфорованої частини та вище згаданої підметкової частини підошви мембрану, виготовлену з матеріалу, який є непроникним для води та проникним для водяної пари, яка відрізняється тим, що згаданий щонайменше один перший елемент включає в себе верхню частину підошви, виготовлену з пластику, зовнішня периферійна частина якої є видимою, коли згадана підошва з'єднана з верхом взуття, причому згадана верхня частина підошви жорстко або рухомо приєднана до згаданої мембрани та до згаданої простилки, як результат процесу її формування перед прикріпленням згаданої підметкової частини підошви і причому на згаданій мембрані передбачене єдине периферійне ущільнення, утворене в процесі формування згаданої верхньої частини підошви, причому згадана верхня частина 95957 8 підошви оточує згадану мембрану вздовж її зовнішнього периметра. Перелічені нижче відмінності і переваги винаходу стануть більш зрозумілими з опису варіанта його здійснення, якому віддають перевагу, але який не є єдино можливим, розглянутого у вигляді прикладу, який не обмежує обсягу винаходу, проілюстрованого прикладеними фігурами, на яких: Фіг. 1 являє собою схематичний поперечний розріз частини взуття за цим винаходом; Фіг. 2 являє собою схематичний поперечний розріз частини форми для безпосереднього виливання під тиском на верх взуття для виготовлення взуття, показаного на Фіг. 1; Фіг. З являє собою вид знизу взуття за цим винаходом; Фіг. 4 являє собою схематичний вид збоку взуття, показаного на Фіг. 3; Фіг. 5 являє собою схематичний поперечний розріз частини форми для виливання під тиском або заливання, виконаної з можливістю виготовлення підошви для взуття за цим винаходом; Фіг. 6 являє собою схематичний поперечний розріз частини взуття, виконаного із застосуванням форми, показаної на Фіг. 5; Фіг. 7 являє собою схематичний поперечний розріз частини форми для безпосереднього виливання на верх взуття для виготовлення альтернативного варіанта здійснення взуття за цим винаходом; Фіг. 8 являє собою схематичний поперечний розріз частини взуття, виконаного із застосуванням форми, показаної на Фіг. 7; Фіг. 9 являє собою схематичний поперечний розріз іншого варіанта здійснення взуття за цим винаходом. На Фіг. 1-4 взуття, у якому застосовано підошву за цим винаходом, в цілому позначено позицією 10. Взуття 10 має проникну для пари або "повітропроникну" та водонепроникну підошву 11, яка включає в себе перший опорний елемент 12, який має проникну для пари або перфоровану частину 13, за варіантом здійснення, якому віддається перевага, розташовану у зоні передньої частини стопи, де переважно відбувається потовиділення. Ця проникна для пари або перфорована частина 13 включає в себе простилку 14, яка є повітропроникною, таку як, наприклад, повсть, або перфоровану. Перший опорний елемент 12 на практиці являє собою верхню частину 15 підошви, зовнішня периферійна частина 16 якої є видимою, коли підошва 11 з'єднана з верхом взуття, позначеним тут позицією 17. На практиці така зовнішня периферійна частина 16 верхньої частини 15 підошви являє собою бічну частину 11 підошви. Внутрішня підкладка 30 та проникна для пари або перфорована устілка 18 з'єднані з верхом 17 взуття. Підошва 11 також включає в себе другий елемент 19, який розташований загалом нижче першого елемента 12 та на якому передбачена підметкова частина 20 підошви; згаданий другий 9 елемент 19 має наскрізну перфорацію, загалом розташовану під щонайменше однією проникною для пари або перфорованою частиною 13. Фіг. 3 та Фіг. 4 являє собою види підошви 11 знизу та збоку. Мембрана 21, виготовлена з матеріалу, непроникного для води та проникного для водяної пари (звичайно наявного на ринку та виготовленого, наприклад, із пінополітетрафторетилену), передбачена нижче проникної для пари або перфорованої частини 13 та вище підметкової частини 20 підошви, та на неї нашарована сітка (на фігурах не показана) для підтримування такої мембрани. Ця сітка розташована вище мембрани та виготовлена із синтетичного матеріалу. За варіантом здійснення, якому віддається перевага, мембрана 21 прикріплена шляхом точкового приклеювання вище проникного для пари або перфорованого захисного елемента 23, такого як, наприклад, повсть, ткана тканина, неткана тканина або ворсова тканина, або інші проникні для пари матеріали, здатні захищати мембрану від зовнішніх впливів або сторонніх предметів, які можуть потрапляти крізь отвори, передбачені у підметковій частині 20 підошви. Мембрана 21 накладена на захисний елемент 23 та має по суті такий самий профіль. Мембрана 21 є більшою за простилку 14 у розумінні габаритних розмірів. Натомість простилка 14 є меншою за мембрану 21. Верхня частина 15 підошви, виготовлена з пластику, жорстко або рухомо прикріплена (як єдине ціле) до мембрани 21 (із сіткою та захисним елементом 23) та до проникної для пари простилки14 в процесі спільного формування перед приклеюванням підметкової частини 20 підошви, як описано стосовно способу виготовлення нижче. За варіантом здійснення, якому віддається перевага, формування верхньої частини 15 підошви на периферійну частину мембрани 21 забезпечує єдине ущільнення по периметру/периферії такої мембрани. У цьому варіанті здійснення підметкова частина 20 підошви має відігнуті периферійні частини 24, наприклад, такі як крильця, які приклеєні до зовнішньої периферійної частини 16 верхньої частини 15 підошви. Верхня частина 15 підошви спільно з підметковою частиною 20 підошви утворюють вторинну підметкову частину 20а підошви, розташовану між відокремленими одна від одної частинами згаданої підметкової частини 20 підошви. Згадані відокремлені частини являють собою, наприклад, відігнуті периферійні частини 24. У способі виготовлення взуття 10 застосована форма для безпосереднього виливання на верх взуття. Згадана форма в цілому позначена позицією 25. Спосіб полягає у встановленні верха 17 взуття, з'єднаного з відповідною устілкою 18 та підкладкою ЗО, на колодку 26 для виконання безпосереднього виливання під тиском на верх взуття. На поверхню нижньої частини 27 форми накладають складену заготовку, в цілому позначена 95957 10 позицією 28. Вона утворена послідовно зверху вниз простилкою 14, мембраною 21 (з відповідною сіткою) та захисним елементом 23. Захисний елемент 23 цієї складеної заготовки 28 перебуває у контакті з нижньою частиною 27 форми. Форма закрита зверху колодкою 26 таким чином, що складена заготовка 28 притиснута до нижньої частини 27 форми. З боків форма закрита бічними кільцями 29. Клей може бути нанесений на захисний елемент 23 на поверхню, яка перебуває у контакті з нижньою частиною 27 форми для того, щоб забезпечити тимчасове приклеювання до нижньої частини 27 форми під час накладання складеної заготовки. Згаданий клей, який у будь-якому випадку є слабким, містить, наприклад, порошки, які реактивуються при низькій температурі. Для того, щоб уможливити правильне розташування складеної заготовки на нижній частині 27 форми, на згаданій нижній частині форми передбачений напрямний елемент такий як, наприклад, невеликий розташований по периметру/периферії проріз, який відповідає формі у плані захисного елемента 23 та мембрани 21. У такий спосіб можливо правильно встановлювати складену заготовку 28 у формі; слабкий клей, передбачений на захисному елементі 23, запобігає випадковим зсувам із правильного положення та будь-яким просочуванням пластику під мембрану 21. Коли форму 25 закрито, то пластик, наприклад, поліуретан, подають під тиском для формування верхньої частини 15 підошви, яка накладена на нижню частину верха 17 взуття. Цей поданий під тиском матеріал оточує складену заготовку 28, утворюючи навколо мембрани 21 ущільнення, не позначене спеціальною позицією на фігурах. Підметкову частину 20 підошви, виготовлену, наприклад, із термопластичного поліуретану, наформовують окремо, після чого відомими способами приклеюють до верхньої частини 15 підошви. За варіантом, якому віддається перевага, на підметковій частині підошви можливо виконати додатковий позиціонувальний елемент (не показаний на фігурах), такий як тонкий периферійний паз, який визначає межі зони клейового з'єднання (або з'єднання склеюванням) відносно складеної заготовки 28 (а таким чином і відносно мембрани); на практиці згаданий додатковий позиціонувальний елемент на підметковій частині 20 підошви визначає межі зони клейового з'єднання, яка у плані не накладена на проникну для пари простилкуН. Із застосуванням по суті аналогічного способу можливе виготовлення підошов, які потім складають із верхом взуття, наприклад, шляхом приклеювання або пришивання. У цьому випадку спосіб замість колодки, на яку встановлюють верх взуття, передбачає закривання форми, позначеної позицією 125 на Фіг. 5, за допомогою верхньої частини форми, такої як кришка у формі колодки 126. 11 У цьому варіанті можливо виконання верхньої частини 115 підошви шляхом формування заливанням пластику або альтернативно шляхом виливання під тиском відомими способами. Таким чином, зрештою, спосіб виготовлення підошви 111 як такий (показаний на Фіг. 6) полягає у нанесенні на поверхню нижньої частини 127 форми складеної заготовки 128, яка утворена простилкою 114, мембраною 121 (з відповідною сіткою), та захисним елементом 123. Захисний елемент 123 цієї складеної заготовки 128 перебуває у контакті з нижньою частиною 127 форми. Форма закрита зверху кришкою у формі колодки 126 (відомими способами) так, щоб притиснути складену заготовку 128 до нижньої частини 127 форми. З боків форма закрита бічними кільцями 129. Коли форма закрита, то пластик, наприклад, поліуретан, вводять для формування верхньої частини 15 підошви. Це введення пластику може відбуватися шляхом заливання або шляхом введення під тиском відомими способами та із застосуванням відомого обладнання; очевидно, що тип обладнання (форми, інжектори тощо) буде різним залежно від застосованої технології. Цей введений пластик оточує складену заготовку 128, утворюючи навколо мембрани ущільнення (не показане на фігурах). Підметкову частину 120 підошви, виготовлену, наприклад, із термопластичного поліуретану, наформовують окремо, після чого у відомі способи приклеюють до верхньої частини 115 підошви. У випадку виготовлення підошви як такої також можливо застосування слабких клейких речовин для правильного розташування усередині форми складеної заготовки, яка включає в себе мембрану, та для забезпечення напрямних елементів для згаданого правильного розташування та визначення меж зони клейового з'єднання підметкової частини підошви. Проникна для пари та непромокальна або водонепроникна підошва 111, як і у попередньому прикладі, включає в себе перший опорний елемент 112, який має перфоровану або проникну для пари частину 113, за варіантом здійснення, якому віддається перевага, розташовану у зоні передньої частини стопи, де переважно відбувається потовиділення. Проникна для пари або перфорована частина 113 включає в себе простилку 114, яка є проникною для пари, таку як, наприклад, повсть, або перфорованою. Перший компонент 112 на практиці являє собою верхню частину 115 підошви, зовнішня периферійна частина 116 якої є видимою, коли підошва 111 з'єднана з верхом взуття. Підошва 111 також включає в себе другий перфорований елемент 119, який розташований переважно нижче першого опорного елемента 112 та на якому сформована підметкова частина 120 підошви. У інших не показаних варіантах здійснення можливе застосування додаткового захисного елемента для мембрани, який прикріплений до 95957 12 підметкової частини підошви перед виконанням операції складання з верхньою частиною підошви. Наприклад, такий додатковий захисний елемент може бути виготовлений з волокон кевлару та може бути сформований разом із підметковою частиною підошви. Спосіб виготовлення взуття з проникною для пари та водонепроникною підошвою, описаною вище, має перевагу, яка полягає у виливанні верхньої частини підошви безпосередньо на верх взуття незалежно від підметкової частини підошви, досягаючи значної гнучкості у виробництві, а також у відношенні прикріплення до підметкових частин підошви різноманітних типів, на яких передбачені розташовані вздовж периметра/периферії відігнуті або профільовані елементи. Альтернативний спосіб виготовлення взуття, позначеного позицією 200 на Фіг. 8, забезпечує можливість формування окремо перфорованої підметкової частини 220 підошви та прикріплення її до мембрани 221 (з відповідною сіткою), до якої відповідний захисний елемент 223 точково приклеєний відомими способами. Наприклад, можливо сформувати підметкову частину 220 підошви, після чого точково приклеїти до неї захисний елемент 223, а мембрана 221 може бути ущільненою вздовж периферії так, щоб запобігати просочування води з боків. Спосіб виготовлення верхньої частини 215 підошви, вилитої на верх 217 взуття, полягає у закріпленні верха 217 взуття, з'єднаного з відповідною устілкою 218 та підкладкою 230, на колодці 226 для виконання безпосереднього виливання під тиском на верх взуття. Простилку 214 накладають на поверхню нижньої частини 227 форми. Форма закрита зверху колодкою 226 так, щоб притиснути простилку 214 до нижньої частини 227 форми. З боків форма закрита бічними кільцями 229. Як і у попередніх прикладах, клей може бути нанесений на простилку 214 на поверхню, яка перебуває у контакті з нижньою частиною 227 форми, для того, щоб забезпечити тимчасове приклеювання до згаданої нижньої частини227 форми під час накладання простилки 214. Після цього під тиском подають пластик так, щоб утворити верхню частину 215 підошви, накладену на нижню частину верха взуття та простилку 214. Після цього підметкову частину 220 підошви з мембраною 221 приклеюють до проміжного елемента, утвореного верхом взуття та верхньою частиною підошви. Інший варіант здійснення, який відрізняється від прикладів взуття 100 та 200, описаних вище, в цілому позначений позицією 300, показаний на Фіг. 9, де зображений конкретний варіант взуття 100. Згадане взуття 300 є повністю водонепроникним. Внутрішня підкладка 330, з'єднана з верхом 317 взуття, фактично прикріплена ззовні до додаткової мембрани 331, виготовленої з матеріалу, який є непроникним для води та проникним для 13 водяної пари, відомим способом, наприклад, за способом, описаним у патенті Італії № 1307164. За цим способом виготовлення складальна колодка (не показана на фігурах) покрита підкладкою 330, шви якої ущільнені із застосуванням термоущільнення, а додаткова мембрана 331 прикріплена до неї ззовні. Підкладка 330 вздовж її нижнього периметра з'єднана з проникною для пари або перфорованою устілкою 318 за допомогою, наприклад, зшивних швів 332. Верхні клапани верха 317 взуття з'єднані з відповідними верхніми клапанами підкладки 330. Після цього клей (не показаний на фігурах) стійкого до гідролізу типу наносять поблизу зшивних швів 332 для з'єднання устілки 318 та підкладки 330. Після цього на клей накладають стрічку 333 відповідного розміру, виготовлену з непроникного матеріалу та також покриту стійким до гідролізу клеєм з обох її боків. Тип клею відомий на ринку як "термоклей". Отриманий проміжний елемент нагрівають для реактивування стійкого до гідролізу клею. Після цього верх 317 взуття приклеюють до стрічки 333, покритої клеєм. Після цього проміжний елемент (верх взуття та підкладка з мембраною, устілкою) встановлюють на колодку для здійснення безпосереднього виливання під тиском на верх взуття, і процес продовжується за тим самим способом, який описаний вище, для виготовлення взуття 100 (або факультативно взуття 200); зокрема, у випадку, показаному на Фіг. 9, верхню частину 315 підошви виливають у формі на верх 317 взуття так, щоб повністю покрити стрічку 333, та на складену заготовку 328, утворену послідовно зверху вниз простилкою 314, мембраною 321 (з відповідною сіткою) та захисним елементом 323. У такий спосіб також отримують повністю водонепроникне взуття. На практиці виявлено, що описаний винахід вирішує проблеми, виявлені у відомих типах проникних для пари та водонепроникних підошов та взуття з проникними для пари та водонепроникними підошвами; зокрема, цей винахід передбачає 95957 14 взуття з проникною для пари та водонепроникною підошвою, яка має верхню частину підошви, вилиту під тиском на верх з взуття та у якій передбачені з боків відігнуті елементи підметкової частини підошви, розташовані вздовж периметра/периферії. Конкретна конфігурація взуття уможливлюється конкретним способом виготовлення, який забезпечує технологічність виливання під тиском верхньої частини підошви окремо від підметкової частини підошви, яку прикріплюють пізніше. За варіантом, якому віддається перевага, цей спосіб може бути також застосований у випадках, коли підметкова частина підошви не має визначеного бічного профілю; цей спосіб фактично уможливлює виготовлення взуття з проникними для пари та водонепроникними підошвами з дуже високим ступенем гнучкості. За варіантом, якому віддається перевага, така підошва також може бути виготовлена із застосуванням способів, які передбачають заливання пластику у форму самопливом. Застосування проникної для пари простилки, такої як, наприклад, повсть, уможливлює збільшення поверхні відведення водяної пари у порівнянні з рішеннями, за якими у згаданій частині розташовані перфоровані елементи верхньої частини підошви. Таким чином, винахід надає можливість виконання численних вдосконалень та різновидів, які не виходять за межі обсягу наведеної формули винаходу; крім того, усі його елементи можуть бути заміненими іншими технічно еквівалентними елементами. На практиці використані матеріали, за умови що вони відповідають конкретному призначенню, а також розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. Там, де технічні ознаки, вказані у будь-якому пункті формули винаходу, супроводжуються номерами позицій, ці номери позицій включені виключно з метою покращення зрозумілості цих пунктів формули, і отже такі номери позицій не мають ніякої обмежувальної дії щодо інтерпретації кожного елемента, позначеного цими номерами позицій лише для прикладу. 15 95957 16 17 Комп’ютерна верстка Г. Паяльніков 95957 Підписне 18 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
