Фільтр для курильного виробу та спосіб його виготовлення

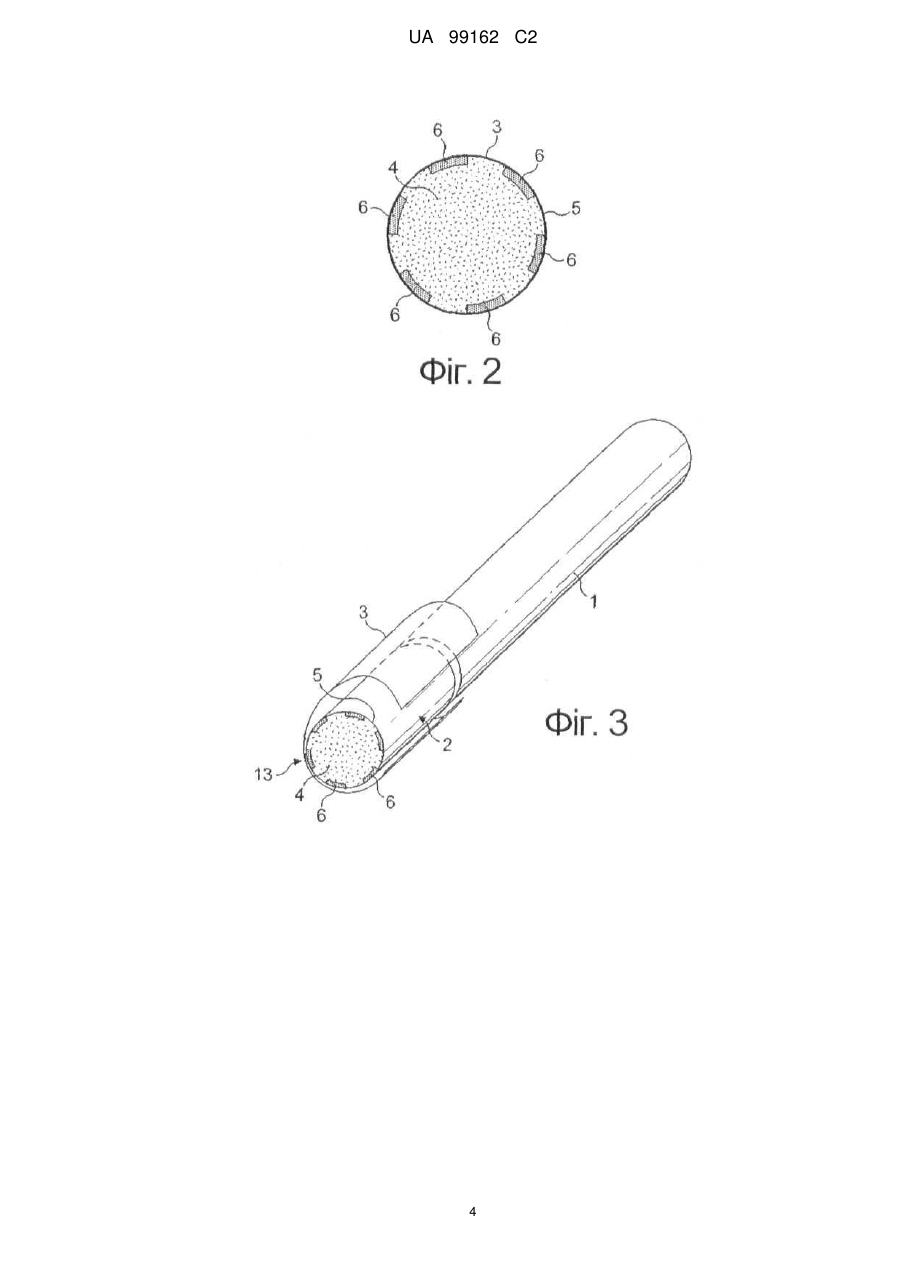

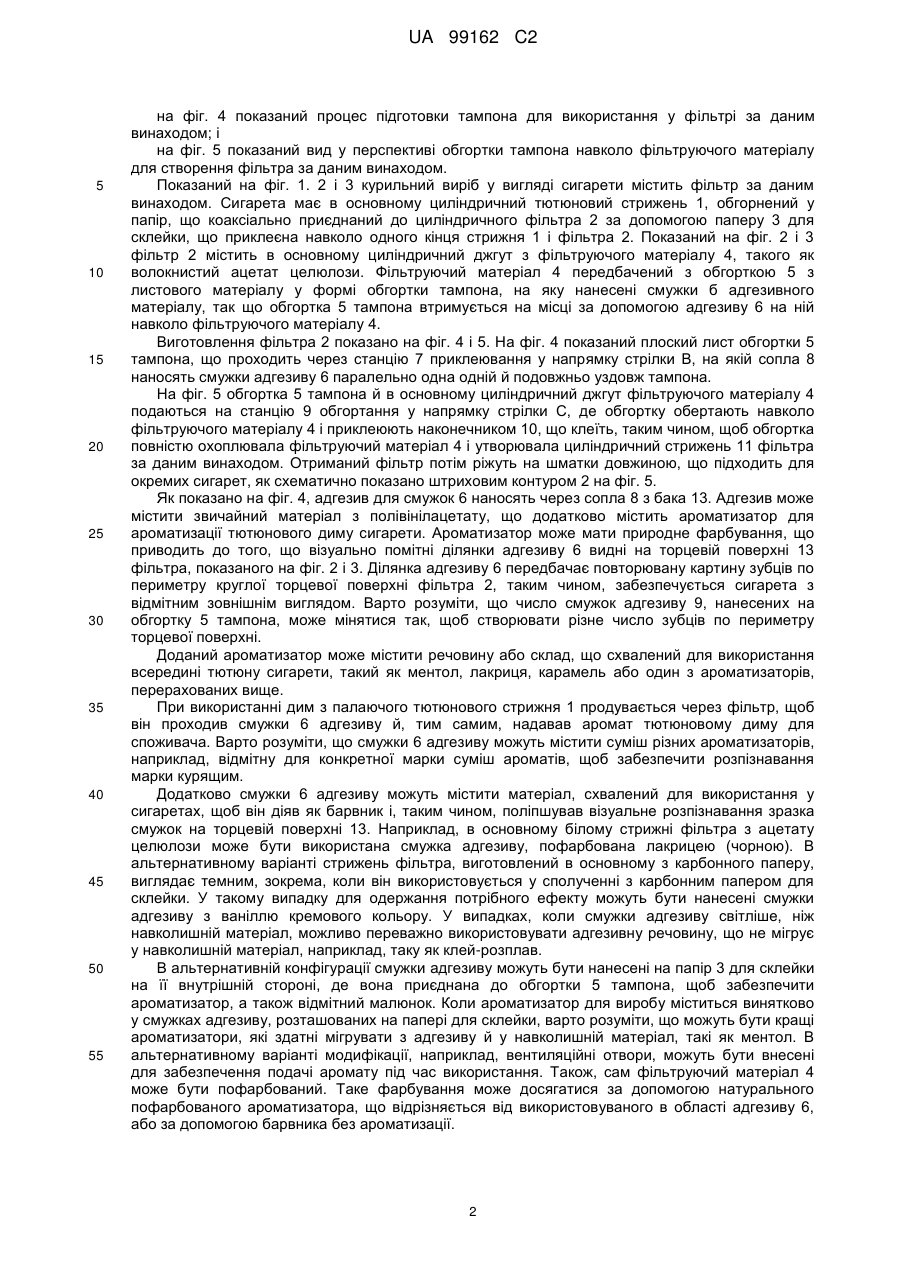

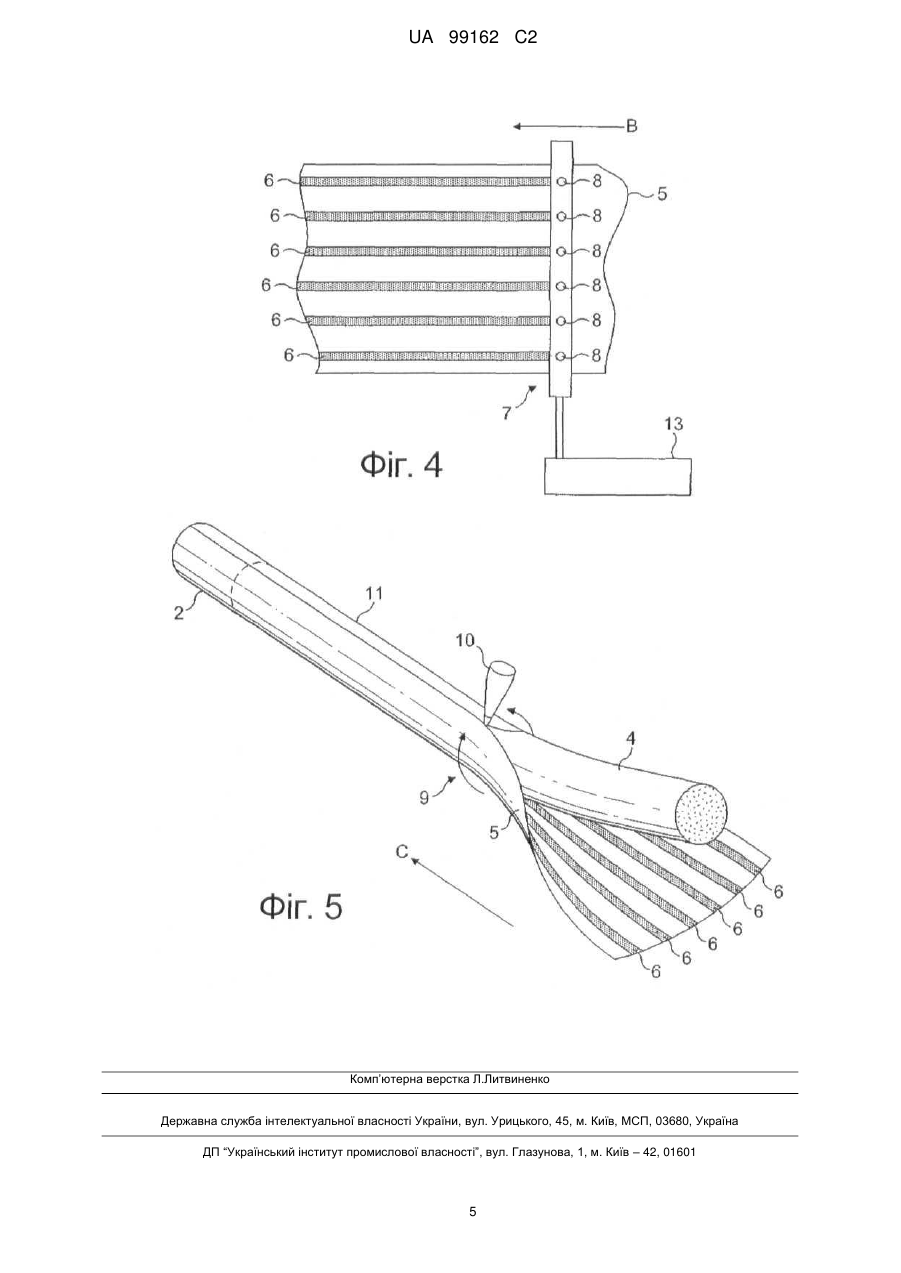

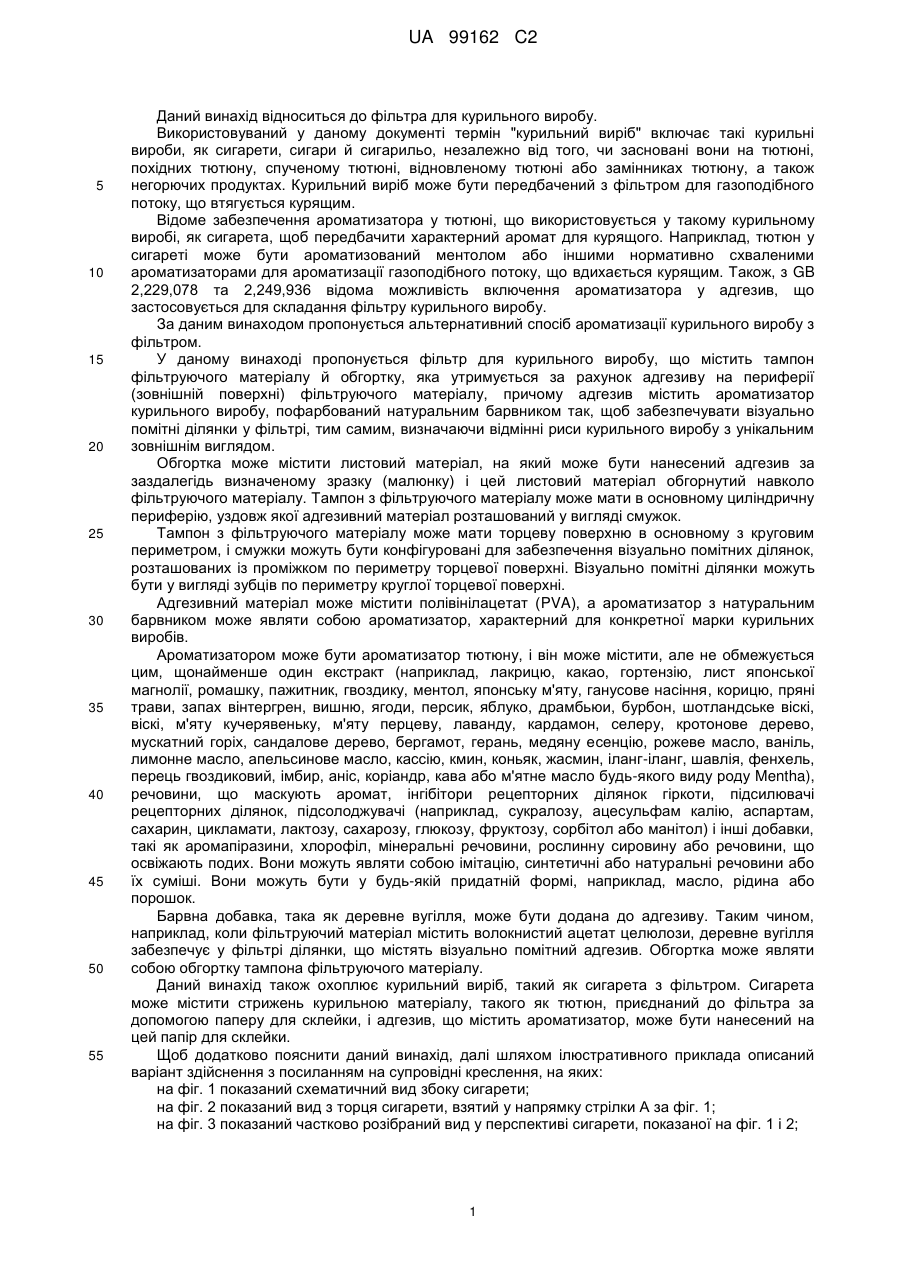

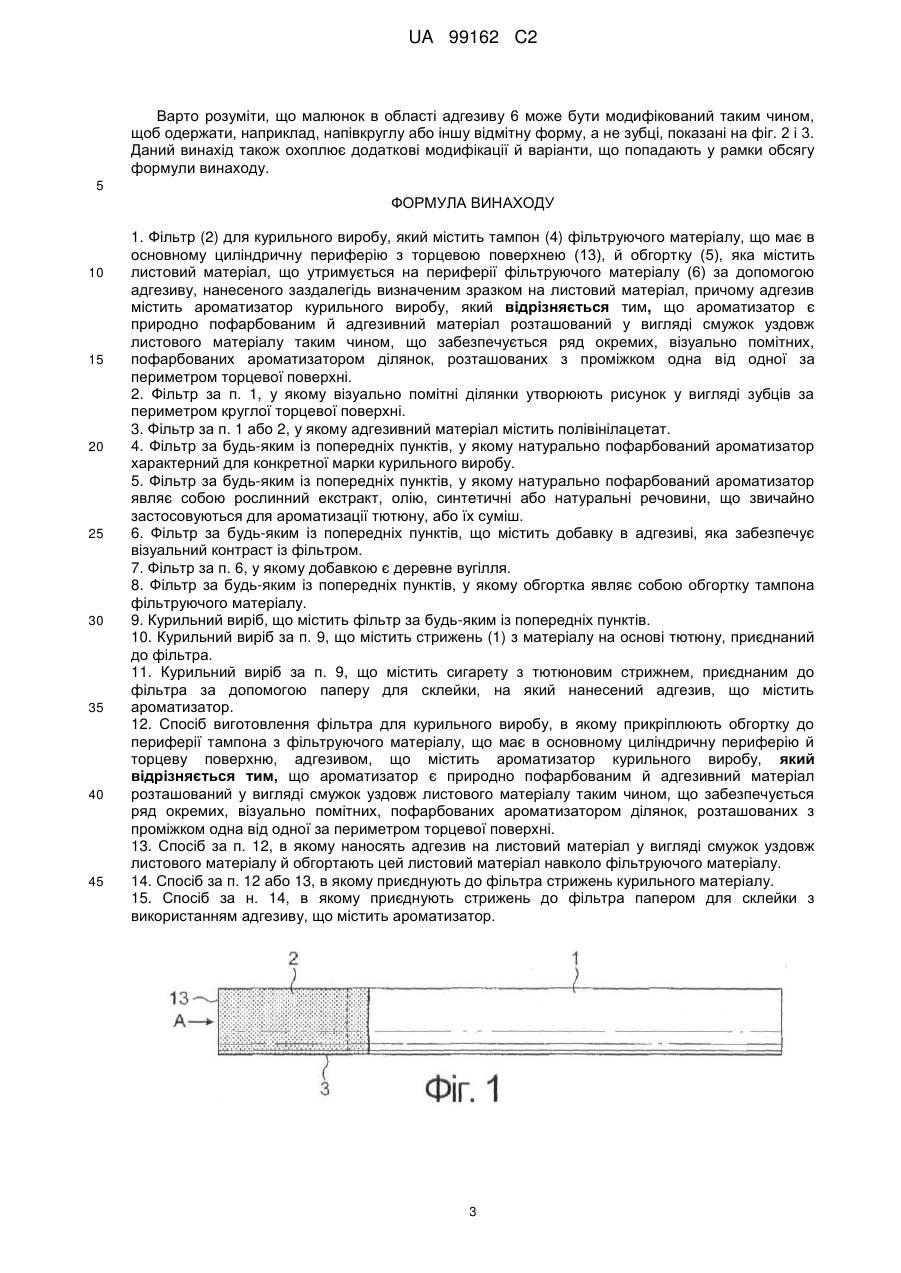

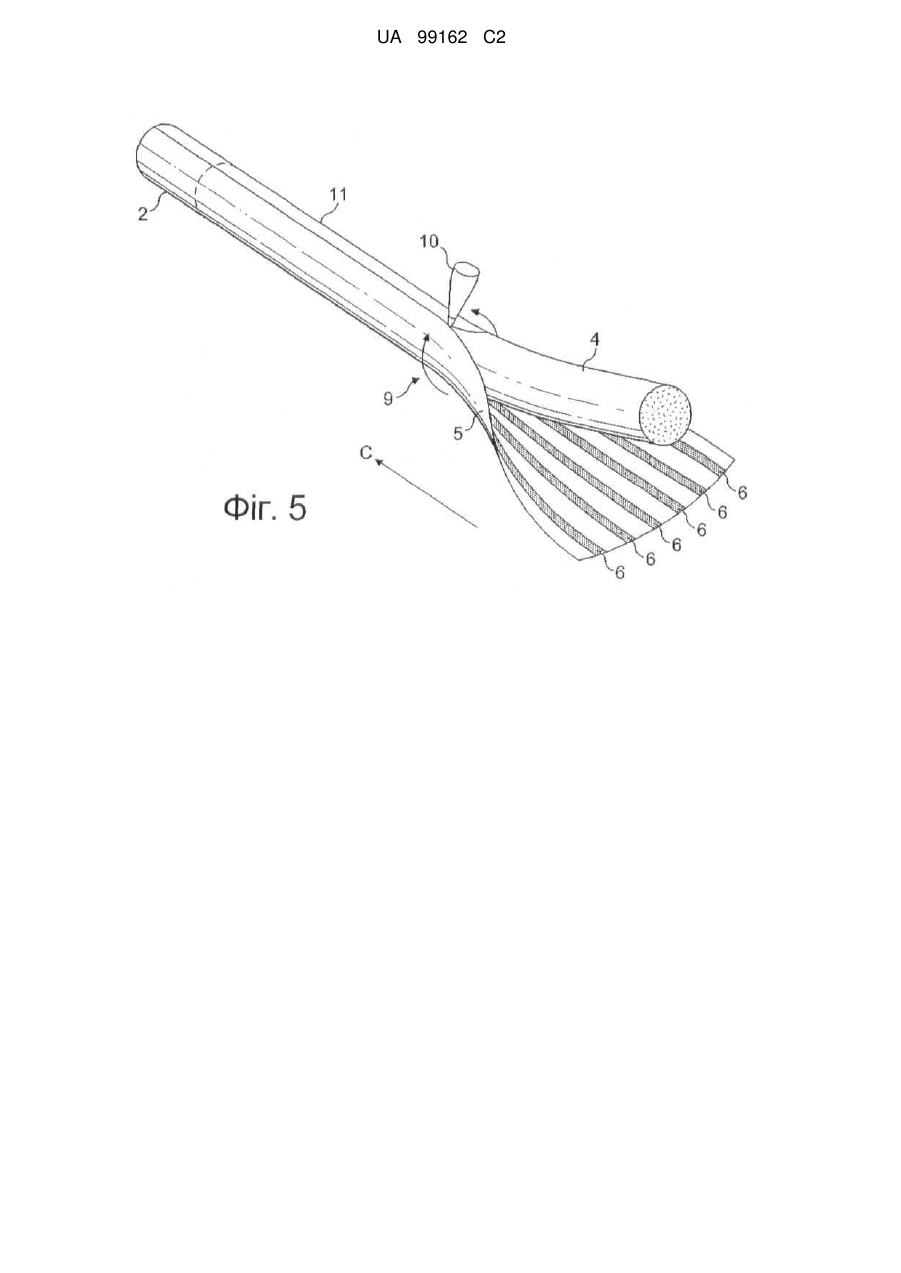

Реферат: У заявці описаний фільтр (2) для курильного виробу, такого як сигарета, що містить тампон з фільтруючого матеріалу (4) і обгортку (5), яка утримується за допомогою смужок адгезиву (6) на периферії фільтруючого матеріалу. Адгезив містить ароматизатор тютюну, що може бути натурально пофарбований, щоб забезпечувати рисунок у вигляді зубців або інший відмітний рисунок по периметру торцевої поверхні(13) фільтра. UA 99162 C2 (12) UA 99162 C2 UA 99162 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до фільтра для курильного виробу. Використовуваний у даному документі термін "курильний виріб" включає такі курильні вироби, як сигарети, сигари й сигарильо, незалежно від того, чи засновані вони на тютюні, похідних тютюну, спученому тютюні, відновленому тютюні або замінниках тютюну, а також негорючих продуктах. Курильний виріб може бути передбачений з фільтром для газоподібного потоку, що втягується курящим. Відоме забезпечення ароматизатора у тютюні, що використовується у такому курильному виробі, як сигарета, щоб передбачити характерний аромат для курящого. Наприклад, тютюн у сигареті може бути ароматизований ментолом або іншими нормативно схваленими ароматизаторами для ароматизації газоподібного потоку, що вдихається курящим. Також, з GB 2,229,078 та 2,249,936 відома можливість включення ароматизатора у адгезив, що застосовується для складання фільтру курильного виробу. За даним винаходом пропонується альтернативний спосіб ароматизації курильного виробу з фільтром. У даному винаході пропонується фільтр для курильного виробу, що містить тампон фільтруючого матеріалу й обгортку, яка утримується за рахунок адгезиву на периферії (зовнішній поверхні) фільтруючого матеріалу, причому адгезив містить ароматизатор курильного виробу, пофарбований натуральним барвником так, щоб забезпечувати візуально помітні ділянки у фільтрі, тим самим, визначаючи відмінні риси курильного виробу з унікальним зовнішнім виглядом. Обгортка може містити листовий матеріал, на який може бути нанесений адгезив за заздалегідь визначеному зразку (малюнку) і цей листовий матеріал обгорнутий навколо фільтруючого матеріалу. Тампон з фільтруючого матеріалу може мати в основному циліндричну периферію, уздовж якої адгезивний матеріал розташований у вигляді смужок. Тампон з фільтруючого матеріалу може мати торцеву поверхню в основному з круговим периметром, і смужки можуть бути конфігуровані для забезпечення візуально помітних ділянок, розташованих із проміжком по периметру торцевої поверхні. Візуально помітні ділянки можуть бути у вигляді зубців по периметру круглої торцевої поверхні. Адгезивний матеріал може містити полівінілацетат (PVA), а ароматизатор з натуральним барвником може являти собою ароматизатор, характерний для конкретної марки курильних виробів. Ароматизатором може бути ароматизатор тютюну, і він може містити, але не обмежується цим, щонайменше один екстракт (наприклад, лакрицю, какао, гортензію, лист японської магнолії, ромашку, пажитник, гвоздику, ментол, японську м'яту, ганусове насіння, корицю, пряні трави, запах вінтергрен, вишню, ягоди, персик, яблуко, драмбьюи, бурбон, шотландське віскі, віскі, м'яту кучерявеньку, м'яту перцеву, лаванду, кардамон, селеру, кротонове дерево, мускатний горіх, сандалове дерево, бергамот, герань, медяну есенцію, рожеве масло, ваніль, лимонне масло, апельсинове масло, кассію, кмин, коньяк, жасмин, іланг-іланг, шавлія, фенхель, перець гвоздиковий, імбир, аніс, коріандр, кава або м'ятне масло будь-якого виду роду Mentha), речовини, що маскують аромат, інгібітори рецепторних ділянок гіркоти, підсилювачі рецепторних ділянок, підсолоджувачі (наприклад, сукралозу, ацесульфам калію, аспартам, сахарин, цикламати, лактозу, сахарозу, глюкозу, фруктозу, сорбітол або манітол) і інші добавки, такі як аромапіразини, хлорофіл, мінеральні речовини, рослинну сировину або речовини, що освіжають подих. Вони можуть являти собою імітацію, синтетичні або натуральні речовини або їх суміші. Вони можуть бути у будь-якій придатній формі, наприклад, масло, рідина або порошок. Барвна добавка, така як деревне вугілля, може бути додана до адгезиву. Таким чином, наприклад, коли фільтруючий матеріал містить волокнистий ацетат целюлози, деревне вугілля забезпечує у фільтрі ділянки, що містять візуально помітний адгезив. Обгортка може являти собою обгортку тампона фільтруючого матеріалу. Даний винахід також охоплює курильний виріб, такий як сигарета з фільтром. Сигарета може містити стрижень курильною матеріалу, такого як тютюн, приєднаний до фільтра за допомогою паперу для склейки, і адгезив, що містить ароматизатор, може бути нанесений на цей папір для склейки. Щоб додатково пояснити даний винахід, далі шляхом ілюстративного приклада описаний варіант здійснення з посиланням на супровідні креслення, на яких: на фіг. 1 показаний схематичний вид збоку сигарети; на фіг. 2 показаний вид з торця сигарети, взятий у напрямку стрілки А за фіг. 1; на фіг. 3 показаний частково розібраний вид у перспективі сигарети, показаної на фіг. 1 і 2; 1 UA 99162 C2 5 10 15 20 25 30 35 40 45 50 55 на фіг. 4 показаний процес підготовки тампона для використання у фільтрі за даним винаходом; і на фіг. 5 показаний вид у перспективі обгортки тампона навколо фільтруючого матеріалу для створення фільтра за даним винаходом. Показаний на фіг. 1. 2 і 3 курильний виріб у вигляді сигарети містить фільтр за даним винаходом. Сигарета має в основному циліндричний тютюновий стрижень 1, обгорнений у папір, що коаксіально приєднаний до циліндричного фільтра 2 за допомогою паперу 3 для склейки, що приклеєна навколо одного кінця стрижня 1 і фільтра 2. Показаний на фіг. 2 і 3 фільтр 2 містить в основному циліндричний джгут з фільтруючого матеріалу 4, такого як волокнистий ацетат целюлози. Фільтруючий матеріал 4 передбачений з обгорткою 5 з листового матеріалу у формі обгортки тампона, на яку нанесені смужки б адгезивного матеріалу, так що обгортка 5 тампона втримується на місці за допомогою адгезиву 6 на ній навколо фільтруючого матеріалу 4. Виготовлення фільтра 2 показано на фіг. 4 і 5. На фіг. 4 показаний плоский лист обгортки 5 тампона, що проходить через станцію 7 приклеювання у напрямку стрілки В, на якій сопла 8 наносять смужки адгезиву 6 паралельно одна одній й подовжньо уздовж тампона. На фіг. 5 обгортка 5 тампона й в основному циліндричний джгут фільтруючого матеріалу 4 подаються на станцію 9 обгортання у напрямку стрілки С, де обгортку обертають навколо фільтруючого матеріалу 4 і приклеюють наконечником 10, що клеїть, таким чином, щоб обгортка повністю охоплювала фільтруючий матеріал 4 і утворювала циліндричний стрижень 11 фільтра за даним винаходом. Отриманий фільтр потім ріжуть на шматки довжиною, що підходить для окремих сигарет, як схематично показано штриховим контуром 2 на фіг. 5. Як показано на фіг. 4, адгезив для смужок 6 наносять через сопла 8 з бака 13. Адгезив може містити звичайний матеріал з полівінілацетату, що додатково містить ароматизатор для ароматизації тютюнового диму сигарети. Ароматизатор може мати природне фарбування, що приводить до того, що візуально помітні ділянки адгезиву 6 видні на торцевій поверхні 13 фільтра, показаного на фіг. 2 і 3. Ділянка адгезиву 6 передбачає повторювану картину зубців по периметру круглої торцевої поверхні фільтра 2, таким чином, забезпечується сигарета з відмітним зовнішнім виглядом. Варто розуміти, що число смужок адгезиву 9, нанесених на обгортку 5 тампона, може мінятися так, щоб створювати різне число зубців по периметру торцевої поверхні. Доданий ароматизатор може містити речовину або склад, що схвалений для використання всередині тютюну сигарети, такий як ментол, лакриця, карамель або один з ароматизаторів, перерахованих вище. При використанні дим з палаючого тютюнового стрижня 1 продувається через фільтр, щоб він проходив смужки 6 адгезиву й, тим самим, надавав аромат тютюновому диму для споживача. Варто розуміти, що смужки 6 адгезиву можуть містити суміш різних ароматизаторів, наприклад, відмітну для конкретної марки суміш ароматів, щоб забезпечити розпізнавання марки курящим. Додатково смужки 6 адгезиву можуть містити матеріал, схвалений для використання у сигаретах, щоб він діяв як барвник і, таким чином, поліпшував візуальне розпізнавання зразка смужок на торцевій поверхні 13. Наприклад, в основному білому стрижні фільтра з ацетату целюлози може бути використана смужка адгезиву, пофарбована лакрицею (чорною). В альтернативному варіанті стрижень фільтра, виготовлений в основному з карбонного паперу, виглядає темним, зокрема, коли він використовується у сполученні з карбонним папером для склейки. У такому випадку для одержання потрібного ефекту можуть бути нанесені смужки адгезиву з ваніллю кремового кольору. У випадках, коли смужки адгезиву світліше, ніж навколишній матеріал, можливо переважно використовувати адгезивну речовину, що не мігрує у навколишній матеріал, наприклад, таку як клей-розплав. В альтернативній конфігурації смужки адгезиву можуть бути нанесені на папір 3 для склейки на її внутрішній стороні, де вона приєднана до обгортки 5 тампона, щоб забезпечити ароматизатор, а також відмітний малюнок. Коли ароматизатор для виробу міститься винятково у смужках адгезиву, розташованих на папері для склейки, варто розуміти, що можуть бути кращі ароматизатори, які здатні мігрувати з адгезиву й у навколишній матеріал, такі як ментол. В альтернативному варіанті модифікації, наприклад, вентиляційні отвори, можуть бути внесені для забезпечення подачі аромату під час використання. Також, сам фільтруючий матеріал 4 може бути пофарбований. Таке фарбування може досягатися за допомогою натурального пофарбованого ароматизатора, що відрізняється від використовуваного в області адгезиву 6, або за допомогою барвника без ароматизації. 2 UA 99162 C2 Варто розуміти, що малюнок в області адгезиву 6 може бути модифікований таким чином, щоб одержати, наприклад, напівкруглу або іншу відмітну форму, а не зубці, показані на фіг. 2 і 3. Даний винахід також охоплює додаткові модифікації й варіанти, що попадають у рамки обсягу формули винаходу. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 1. Фільтр (2) для курильного виробу, який містить тампон (4) фільтруючого матеріалу, що має в основному циліндричну периферію з торцевою поверхнею (13), й обгортку (5), яка містить листовий матеріал, що утримується на периферії фільтруючого матеріалу (6) за допомогою адгезиву, нанесеного заздалегідь визначеним зразком на листовий матеріал, причому адгезив містить ароматизатор курильного виробу, який відрізняється тим, що ароматизатор є природно пофарбованим й адгезивний матеріал розташований у вигляді смужок уздовж листового матеріалу таким чином, що забезпечується ряд окремих, візуально помітних, пофарбованих ароматизатором ділянок, розташованих з проміжком одна від одної за периметром торцевої поверхні. 2. Фільтр за п. 1, у якому візуально помітні ділянки утворюють рисунок у вигляді зубців за периметром круглої торцевої поверхні. 3. Фільтр за п. 1 або 2, у якому адгезивний матеріал містить полівінілацетат. 4. Фільтр за будь-яким із попередніх пунктів, у якому натурально пофарбований ароматизатор характерний для конкретної марки курильного виробу. 5. Фільтр за будь-яким із попередніх пунктів, у якому натурально пофарбований ароматизатор являє собою рослинний екстракт, олію, синтетичні або натуральні речовини, що звичайно застосовуються для ароматизації тютюну, або їх суміш. 6. Фільтр за будь-яким із попередніх пунктів, що містить добавку в адгезиві, яка забезпечує візуальний контраст із фільтром. 7. Фільтр за п. 6, у якому добавкою є деревне вугілля. 8. Фільтр за будь-яким із попередніх пунктів, у якому обгортка являє собою обгортку тампона фільтруючого матеріалу. 9. Курильний виріб, що містить фільтр за будь-яким із попередніх пунктів. 10. Курильний виріб за п. 9, що містить стрижень (1) з матеріалу на основі тютюну, приєднаний до фільтра. 11. Курильний виріб за п. 9, що містить сигарету з тютюновим стрижнем, приєднаним до фільтра за допомогою паперу для склейки, на який нанесений адгезив, що містить ароматизатор. 12. Спосіб виготовлення фільтра для курильного виробу, в якому прикріплюють обгортку до периферії тампона з фільтруючого матеріалу, що має в основному циліндричну периферію й торцеву поверхню, адгезивом, що містить ароматизатор курильного виробу, який відрізняється тим, що ароматизатор є природно пофарбованим й адгезивний матеріал розташований у вигляді смужок уздовж листового матеріалу таким чином, що забезпечується ряд окремих, візуально помітних, пофарбованих ароматизатором ділянок, розташованих з проміжком одна від одної за периметром торцевої поверхні. 13. Спосіб за п. 12, в якому наносять адгезив на листовий матеріал у вигляді смужок уздовж листового матеріалу й обгортають цей листовий матеріал навколо фільтруючого матеріалу. 14. Спосіб за п. 12 або 13, в якому приєднують до фільтра стрижень курильного матеріалу. 15. Спосіб за н. 14, в якому приєднують стрижень до фільтра папером для склейки з використанням адгезиву, що містить ароматизатор. 3 UA 99162 C2 4 UA 99162 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
