Багатокомпонентний фільтр для курильного виробу та курильний виріб
Формула / Реферат
1. Багатокомпонентний фільтр (4) для курильного виробу, що включає в себе секцію (12), яка вставляється в рот, та ароматовивільнювальну секцію (14), розташовану вище за ходом диму відносно секції (12), яка вставляється в рот, який відрізняється тим, що ароматовивільнювальна секція (14) містить відрізок штранга волокнистого фільтрувального матеріалу, розподілене у згаданому волокнистому фільтрувальному матеріалі листя перцевої м'яти та нанесений на згаданий волокнистий фільтрувальний матеріал пластифікатор фільтра, причому кількість пластифікатора фільтра в ароматовивільнювальній секції (14) становить до 5 % від маси згаданого волокнистого фільтрувального матеріалу.
2. Багатокомпонентний фільтр (4) за п. 1, який відрізняється тим, що пластифікатор фільтра являє собою гліцерилтриацетат.
3. Багатокомпонентний фільтр (4) за п. 2, який відрізняється тим, що кількість гліцерилтриацетату становить від 0,5 % до 1,5 % від маси листя перцевої м'яти.
4. Багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, який відрізняється тим, що ароматовивільнювальна секція (14) містить відрізок штранга ацетатцелюлозного джгута, в якому і розподілене згадане листя перцевої м'яти.
5. Багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, який відрізняється тим, що додатково включає в себе припруткову кінцеву секцію (12), розташовану вище за ходом диму відносно ароматовивільнювальної секції (14).
6. Багатокомпонентний фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що додатково включає в себе другу ароматовивільнювальну секцію, розташовану між секцією, яка вставляється в рот, та згаданою вище ароматовивільнювальною секцією.
7. Багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, який відрізняється тим, що секція (12), яка вставляється в рот, містить фільтрувальний матеріал.
8. Багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, який відрізняється тим, що секція (12), яка вставляється в рот, містить щонайменше один рідкий ароматизатор.

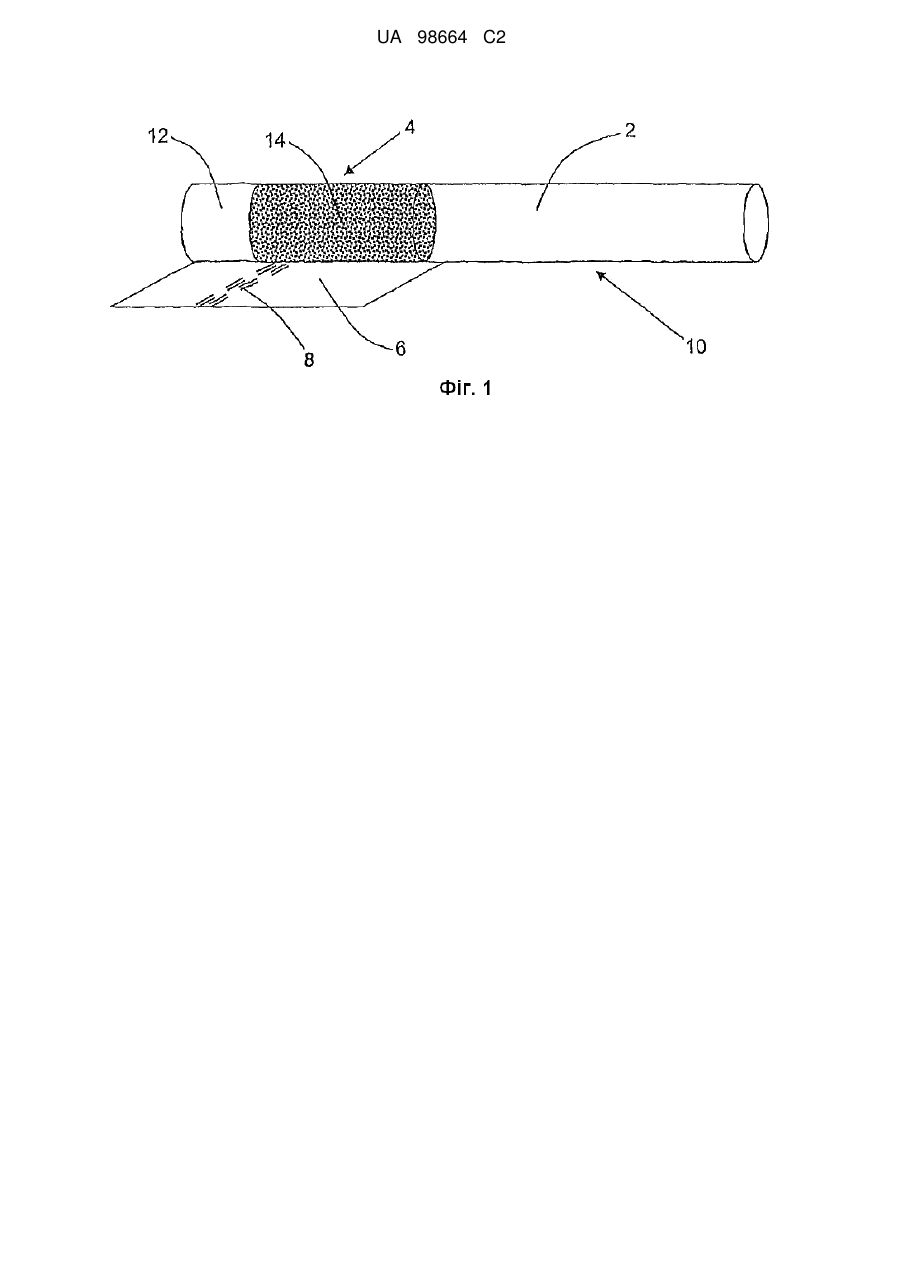

9. Курильний виріб, який включає в себе обгорнутий пруток (2) курильного матеріалу та багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, приєднаний до прутка (2) курильного матеріалу за допомогою обідкового паперу (6).
10. Курильний виріб за п. 9, який відрізняється тим, що секція (12) багатокомпонентного фільтра (4), яка вставляється в рот, являє собою порожнисту трубку або трубку з заглибиною.
Текст

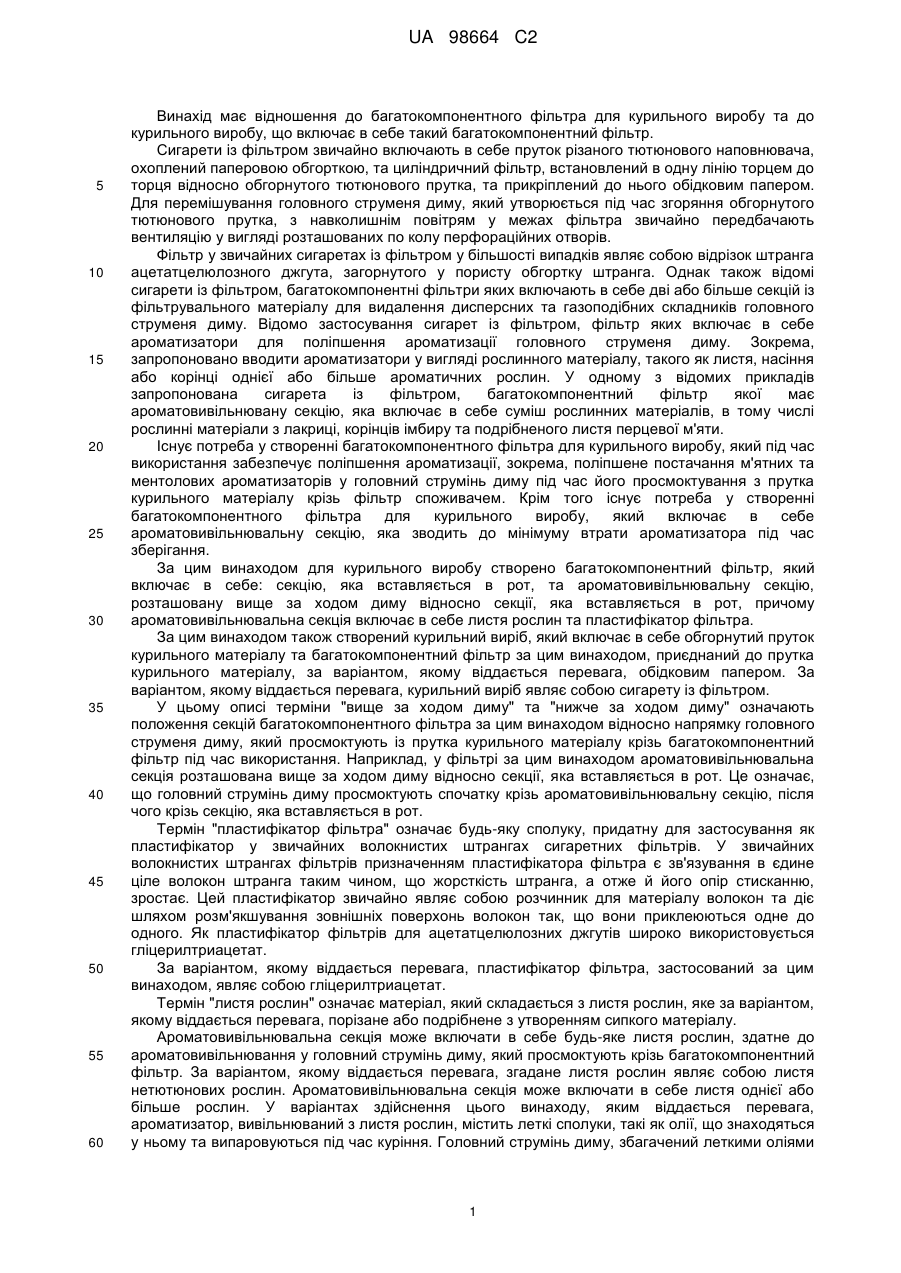

Реферат: Багатокомпонентний фільтр (4) для курильного виробу включає в себе: секцію (12), яка вставляється в рот, та ароматовивільнювальну секцію (14), розташовану вище за ходом диму відносно секції (12), яка вставляється в рот. Ароматовивільнювальна секція (14) вміщує листя рослин та пластифікатор фільтра. Багатокомпонентний фільтр (4) за варіантом, якому віддається перевага, додатково включає в себе припруткову кінцеву секцію (32), яка включає в себе фільтрувальний матеріал та розташована вище за ходом диму відносно ароматовивільнювальної секції (14). За варіантом, якому віддається перевага, секція (12), яка вставляється в рот, та припруткова кінцева секція (32) або одна з них включають в себе щонайменше один рідкий ароматизатор. Припруткова кінцева секція (32) може включати в себе сорбент. UA 98664 C2 (12) UA 98664 C2 UA 98664 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід має відношення до багатокомпонентного фільтра для курильного виробу та до курильного виробу, що включає в себе такий багатокомпонентний фільтр. Сигарети із фільтром звичайно включають в себе пруток різаного тютюнового наповнювача, охоплений паперовою обгорткою, та циліндричний фільтр, встановлений в одну лінію торцем до торця відносно обгорнутого тютюнового прутка, та прикріплений до нього обідковим папером. Для перемішування головного струменя диму, який утворюється під час згоряння обгорнутого тютюнового прутка, з навколишнім повітрям у межах фільтра звичайно передбачають вентиляцію у вигляді розташованих по колу перфораційних отворів. Фільтр у звичайних сигаретах із фільтром у більшості випадків являє собою відрізок штранга ацетатцелюлозного джгута, загорнутого у пористу обгортку штранга. Однак також відомі сигарети із фільтром, багатокомпонентні фільтри яких включають в себе дві або більше секцій із фільтрувального матеріалу для видалення дисперсних та газоподібних складників головного струменя диму. Відомо застосування сигарет із фільтром, фільтр яких включає в себе ароматизатори для поліпшення ароматизації головного струменя диму. Зокрема, запропоновано вводити ароматизатори у вигляді рослинного матеріалу, такого як листя, насіння або корінці однієї або більше ароматичних рослин. У одному з відомих прикладів запропонована сигарета із фільтром, багатокомпонентний фільтр якої має ароматовивільнювану секцію, яка включає в себе суміш рослинних матеріалів, в тому числі рослинні матеріали з лакриці, корінців імбиру та подрібненого листя перцевої м'яти. Існує потреба у створенні багатокомпонентного фільтра для курильного виробу, який під час використання забезпечує поліпшення ароматизації, зокрема, поліпшене постачання м'ятних та ментолових ароматизаторів у головний струмінь диму під час його просмоктування з прутка курильного матеріалу крізь фільтр споживачем. Крім того існує потреба у створенні багатокомпонентного фільтра для курильного виробу, який включає в себе ароматовивільнювальну секцію, яка зводить до мінімуму втрати ароматизатора під час зберігання. За цим винаходом для курильного виробу створено багатокомпонентний фільтр, який включає в себе: секцію, яка вставляється в рот, та ароматовивільнювальну секцію, розташовану вище за ходом диму відносно секції, яка вставляється в рот, причому ароматовивільнювальна секція включає в себе листя рослин та пластифікатор фільтра. За цим винаходом також створений курильний виріб, який включає в себе обгорнутий пруток курильного матеріалу та багатокомпонентний фільтр за цим винаходом, приєднаний до прутка курильного матеріалу, за варіантом, якому віддається перевага, обідковим папером. За варіантом, якому віддається перевага, курильний виріб являє собою сигарету із фільтром. У цьому описі терміни "вище за ходом диму" та "нижче за ходом диму" означають положення секцій багатокомпонентного фільтра за цим винаходом відносно напрямку головного струменя диму, який просмоктують із прутка курильного матеріалу крізь багатокомпонентний фільтр під час використання. Наприклад, у фільтрі за цим винаходом ароматовивільнювальна секція розташована вище за ходом диму відносно секції, яка вставляється в рот. Це означає, що головний струмінь диму просмоктують спочатку крізь ароматовивільнювальну секцію, після чого крізь секцію, яка вставляється в рот. Термін "пластифікатор фільтра" означає будь-яку сполуку, придатну для застосування як пластифікатор у звичайних волокнистих штрангах сигаретних фільтрів. У звичайних волокнистих штрангах фільтрів призначенням пластифікатора фільтра є зв'язування в єдине ціле волокон штранга таким чином, що жорсткість штранга, а отже й його опір стисканню, зростає. Цей пластифікатор звичайно являє собою розчинник для матеріалу волокон та діє шляхом розм'якшування зовнішніх поверхонь волокон так, що вони приклеюються одне до одного. Як пластифікатор фільтрів для ацетатцелюлозних джгутів широко використовується гліцерилтриацетат. За варіантом, якому віддається перевага, пластифікатор фільтра, застосований за цим винаходом, являє собою гліцерилтриацетат. Термін "листя рослин" означає матеріал, який складається з листя рослин, яке за варіантом, якому віддається перевага, порізане або подрібнене з утворенням сипкого матеріалу. Ароматовивільнювальна секція може включати в себе будь-яке листя рослин, здатне до ароматовивільнювання у головний струмінь диму, який просмоктують крізь багатокомпонентний фільтр. За варіантом, якому віддається перевага, згадане листя рослин являє собою листя нетютюнових рослин. Ароматовивільнювальна секція може включати в себе листя однієї або більше рослин. У варіантах здійснення цього винаходу, яким віддається перевага, ароматизатор, вивільнюваний з листя рослин, містить леткі сполуки, такі як олії, що знаходяться у ньому та випаровуються під час куріння. Головний струмінь диму, збагачений леткими оліями 1 UA 98664 C2 5 10 15 20 25 30 35 40 45 50 55 з листя рослин, проходить у напрямку нижче за ходом диму в рот споживача через секцію багатокомпонентного фільтра, яка вставляється в рот. До моменту куріння ці леткі олії утримуються всередині листя рослин. За варіантом, якому віддається перевага, це забезпечує зведення до мінімуму втрат аромату протягом зберігання багатокомпонентних фільтрів та курильних виробів за цим винаходом, таким чином максимально збільшуючи вивільнення ароматизаторів у головний струмінь диму під час куріння. За варіантом, якому віддається перевага, листя рослин в ароматовивільнювальній секції є подрібненим, порізаним або у інший спосіб зменшеним в розмірі. За варіантом, якому віддається більша перевага, листя рослин є нарізаним шириною від приблизно 0,25 мм до приблизно 3 мм. За варіантом, якому віддається найбільша перевага, листя рослин є нарізаним шириною від приблизно 1 мм до приблизно 2 мм. За варіантом, якому віддається перевага, листя рослин є висушеним до вмісту вологи від приблизно 8 % до приблизно 10 %. За варіантом, якому віддається перевага, листя рослин в ароматовивільнювальній секції включає в себе листя трав. Термін "листя трав" означає листя з трав'янистих рослин. "Трав'яниста рослина" являє собою ароматичну рослину без деревних тканин, листя якої застосовують із медичною, кулінарною або ароматизувальною метою, та яке здатне до вивільнювання ароматичних речовин у головний струмінь диму, який просмоктують крізь багатокомпонентний фільтр. Ароматовивільнювальна секція може включати в себе листя трав однієї або більше з багаторічних або однорічних трав'янистих рослин. Наприклад, ароматовивільнювальна секція може включати в себе листя трав із трав'янистих рослин, в тому числі, але без обмеження ними, перцевої м'яти, меліси лимонної, базиліка євгенольного, базиліка духм'яного, цибулішніта, коріандра, базиліка, лаванди, шавлії, чаю, тим'яну та тмину. За варіантами здійснення цього винаходу, яким віддається особлива перевага, листя рослин у ароматовивільнювальній секції включає в себе листя перцевої м'яти. За варіантом, якому віддається перевага, вміст олії листя перцевої м'яти становить щонайменше приблизно 0,6 % (мас). Введення листя перцевої м'яти до ароматовивільнюваної секції багатокомпонентних фільтрів за цим винаходом за варіантом, якому віддається перевага, забезпечує поліпшене надання м'ятних та ментолових ароматів головному струменеві диму курильного виробу. Курильні вироби за цим винаходом із багатокомпонентними фільтрами, що включають в себе листя перцевої м'яти, за варіантом, якому віддається перевага, забезпечують поліпшені м'ятні та ментолові аромати у порівнянні зі звичайними ментоловими сигаретами. За варіантами здійснення цього винаходу, яким віддається особлива перевага, листя трав у ароматовивільнювальній секції являє собою листя перцевої м'яти, а пластифікатор фільтра являє собою гліцерилтриацетат. Несподівано виявилося, що введення листя перцевої м'яти та гліцерилтриацетату до ароматовивільнюваної секції багатокомпонентних фільтрів та курильних виробів за цим винаходом за варіантом, якому віддається перевага, поліпшує м'ятний та ментоловий аромат, наданий шляхом вивільнювання ментолу та інших летких олій з листя перцевої м'яти. Це показано, наприклад, результатами, наведеними нижче у Таблиці 1. У Таблиці 1 показані кількості окремих ароматичних сполук, які вивільнюються у головний струмінь диму з листя перцевої м'яти в ароматовивільнювальній секції сигарет із фільтром (Зразки 1 та 3) за цим винаходом, які мають загальну конструкцію, показану на Фіг. 1. Ароматовивільнювальна секція включає в себе відрізок штранга ацетатцелюлозного джгута, всередині якого розміщене листя перцевої м'яти та гліцерилтриацетат. У Таблиці 1 також показані кількості ароматичних сполук, які вивільнюються з листя перцевої м'яти в ароматовивільнювальній секції сигарет із фільтром (Зразки 2 та 4) не за цим винаходом, що мають однакову конструкцію зі Зразками 1 та 3, однак у яких ароматовивільнювальна секція не включає в себе гліцерилтриацетат. Кожний зі зразків містить 40 мг листя перцевої м'яти. Вимірювалися не усі сполуки, що вивільнюються з листя перцевої м'яти. Кожний зі зразків піддано курінню за стандартних умов Міжнародної організації із стандартизації (ISO), а отримані екстракти диму піддані аналізу із застосуванням методу контролю вільних іонів газової хроматографії-мас-спектрометрії ("Gas Chromatography-Mass Spectrometry", GC-MS) для визначення рівнів концентрації летких сполук у диму. Аналіз повного сканування з діапазоном сканування від 30 m/z до 400 m/z (співвідношення маси аніону до заряду). Як показано у Таблиці 1, комбінація гліцерилтриацетату та листя перцевої м'яти в ароматовивільнювальній секції сигарет із фільтром за цим винаходом спричинює підвищення рівнів концентрації ароматичних сполук, що вивільнюються з листя перцевої м'яти у головний 2 UA 98664 C2 струмінь диму під час куріння, у порівнянні із сигаретами з фільтром не за цим винаходом, у яких ароматовивільнювальна секція не включає в себе гліцерилтриацетату. Таблиця 1 Смолисті речовини, мг/сигарета Вміст гліцерилтриацетату в ароматовивільнювальній секції, % Кількість ментолу, вивільненого у головний струмінь диму під час куріння, мкг/сигарета Кількість ментолу, вивільненого у головний струмінь диму під час куріння, мкг/сигарета Кількість ментилацетату, вивільненого у головний струмінь диму під час куріння, мкг/сигарета Кількість неоментолу, вивільненого у головний струмінь диму під час куріння, мкг/сигарета Кількість -пінену, вивільненого у головний струмінь диму під час куріння, мкг/сигарета Кількість -пінену, вивільненого у головний струмінь диму під час куріння, мкг/сигарета Зразок 1 1 Зразок 2 1 Зразок 3 6 Зразок 4 6 5 0 5 0 0,70 0,25 3,63 1,79 0,45 0,36 1,19 0,87 н. в. н. в. 0,187 0,052 0,050 0,018 0,254 0,124 н. в. н. в. 0,032 0,030 н. в. н. в. 0,050 0,049 (н.в. = не визначалася) 5 10 15 20 Під час куріння курильного виробу, що включає в себе багатокомпонентний фільтр за цим винаходом, у якому пластифікатор фільтра являє собою гліцерилтриацетат, оцтова кислота та гліцерин вивільнюються в ароматовивільнювальній секції фільтра в результаті гідролізу гліцерилтриацетату. Відповідно рівні концентрації оцтової кислоти, вивільненої у фільтрі під час куріння, є значно вищими, ніж для курильного виробу не за цим винаходом, як показано результатами, наведеними у Таблиці 2 нижче. У Таблиці 2 наведені розміри та властивості сигарети із фільтром (Зразок 5) за цим винаходом, яка має загальну конструкцію, показану на Фіг. 1. Згадана секція, яка вставляється в рот, сигарети із фільтром включає в себе відрізок штранга ацетатцелюлозного джгута та ароматовивільнювальну секцію, що включає в себе відрізок штранга ацетатцелюлозного джгута, всередині якого розміщене листя перцевої м'яти та гліцерилтриацетат. У Таблиці 2 також наведені розміри та властивості сигарети із фільтром (Зразок 6) не за цим винаходом, яка має однакову конструкцію зі Зразком 5, однак у якій ароматовивільнювальна секція не включає в себе гліцерилтриацетату. Як можна побачити з Таблиці 2, комбінація гліцерилтриацетату та листя перцевої м'яти в ароматовивільнювальній секції багатокомпонентного фільтра сигарети із фільтром за цим винаходом (Зразок 5) спричинює значне підвищення рівня концентрації оцтової кислоти, що вивільнюється з листя перцевої м'яти у фільтр, у порівнянні із сигаретою з фільтром не за цим винаходом (Зразок 6), у якій тільки секція, яка вставляється в рот, включає в себе гліцерилтриацетат. Таблиця 2 Зразок 5 Зразок 6 Смолисті речовини, мг/сигарета 6,1 6,2 Загальний опір просмоктуванню (RTD), мм вод. ст. (кПа) 93 (0,912) 92 (0,902) Вентилювання, % 35 36 Довжина сигарети, мм 84,0 84,0 Довжина секції, яка вставляється в рот, мм 15,0 15,0 Довжина ароматовивільнювальної секції, мм 12,0 12,0 Опір просмоктуванню (RTD) фільтра, мм вод. ст. (кПа) 92,7 (0,909) 91,2 (0,894) Вміст гліцерилтриацетату у секції, яка вставляється в рот, % 7,0 7,0 Вміст гліцерилтриацетату у ароматовивільнювальній секції, % 5,0 0,0 Вміст листя перцевої м'яти, мг 40,0 40,0 -1 Концентрація оцтової кислоти, млн (виходячи з ваги сигарети 920 мг) 221 57 3 UA 98664 C2 5 10 15 20 25 30 35 40 45 50 55 60 За варіантом, якому віддається перевага, загальна довжина курильного виробу за цим винаходом становить від приблизно 70 мм до приблизно 128 мм, а за варіантом, якому віддається більша перевага, - приблизно 84 мм. За варіантом, якому віддається перевага, зовнішній діаметр багатокомпонентних фільтрів та курильних виробів за цим винаходом становить від приблизно 5 мм до 8,5 мм, а за варіантом, якому віддається більша перевага, - приблизно 7,9 мм. За варіантом, якому віддається перевага, загальна довжина багатокомпонентних фільтрів за цим винаходом становить від приблизно 18 мм до приблизно 36 мм, а за варіантом, якому віддається більша перевага, - приблизно 27 мм. За варіантом, якому віддається перевага, загальна довжина кожної окремої секції багатокомпонентних фільтрів за цим винаходом становить від приблизно 5 мм до приблизно 22 мм. Секція багатокомпонентних фільтрів, яка вставляється в рот, у деяких варіантах здійснення цього винаходу, яким віддається перевага, може запобігати потраплянню листя рослин з ароматовивільнювальної секції до рота споживача під час куріння. За варіантом, якому віддається перевага, секція, яка вставляється в рот, включає в себе фільтрувальний матеріал. За варіантом, якому віддається більша перевага, секція, яка вставляється в рот, включає в себе фільтрувальний матеріал, який має дуже низьку ефективність фільтрування дисперсної фази або ефективність фільтрування дисперсної фази по суті відсутня. Згадана секція, яка вставляється в рот, може, наприклад, включати в себе целюлозний матеріал, такий як ацетатцелюлозний джгут, або інший придатний волокнистий фільтрувальний матеріал низької ефективності фільтрування. У випадку, якщо секція, яка вставляється в рот, включає в себе фільтрувальний матеріал, довжина секції, яка вставляється в рот, за варіантом, якому віддається перевага, становить від приблизно 3 мм до приблизно 12 мм, а за варіантом, якому віддається більша перевага, - від приблизно 6 мм до приблизно 8 мм. Багатокомпонентні фільтри за цим винаходом можуть крім того включати в себе припруткову кінцеву секцію, розташовану вище за ходом диму відносно ароматовивільнювальної секції. За варіантом, якому віддається перевага, припруткова кінцева секція включає в себе волокнистий фільтрувальний матеріал. Припруткова кінцева секція може, наприклад, включати в себе целюлозний матеріал, такий як ацетатцелюлозний джгут, або інші прийнятні волокнисті фільтрувальні матеріали, такі як папір. Наявність припруткової кінцевої секції, яка включає в себе фільтрувальний матеріал, за варіантом, якому віддається перевага, забезпечує додаткову ефективність фільтрування. Альтернативно або на додаток припруткова кінцева секція може включати в себе щонайменше один сорбент, здатний видаляти щонайменше один складник газової фази з головного струменя диму, який просмоктують крізь фільтр. За варіантом, якому віддається перевага, щонайменше один сорбент вибраний з групи, що складається з активованого вугілля, активного алюмінію, цеолітів, сепіолітів, молекулярних сит та силікагелю. Припруткова кінцева секція може включати в себе один або більше ароматизаторів, які за варіантом, якому віддається перевага, являють собою один або більше рідких ароматизаторів, призначених для додаткового поліпшення надання ароматів споживачеві під час куріння. Наприклад, згадана припруткова кінцева секція може включати в себе відрізок штранга фільтрувального матеріалу, який включає в себе одну або більше ниток, просочених рідким ароматизатором. Ці одна або більше ниток можуть бути виготовлені з ацетатцелюлозної пряжі, віскози, бавовни або будь-якого іншого гідрофільного текстильного або нетекстильного матеріалу, здатного до абсорбції або адсорбції рідкого ароматизатора. Нитки можуть бути забарвлені, наприклад, для розрізнення виду ароматизатора, яким вони просочені всередині. Якщо використані декілька ниток, то ці нитки можуть мати однакові або різні кольори та можуть бути просочені однаковими або різними рідкими ароматизаторами. За варіантом, якому віддається перевага, нитки мають діаметр від приблизно 0,6 мм до приблизно 2,0 мм, а за варіантом, якому віддається більша перевага, приблизно 0,8 мм. Придатні для застосування у припруткових кінцевих секціях багатокомпонентних фільтрів за цим винаходом відрізки фільтрувального штранга, які включають в себе нитки, що є носієм ароматизаторів, а також способи та пристрої для виготовлення таких відрізків штранга описані у патентах США № 4,281,671 та № 7,074,170 й є доступними для придбання від American Filtrona Company, Richmond, Virginia, США. Альтернативно припруткова кінцева секція може включати в себе множину кульок, просочених рідким ароматизатором. Ці кульки можуть бути виконані, наприклад, із целюлозного матеріалу, зв'язаного полівінілацетатною в'яжучою речовиною, або з тютюнового порошку, 4 UA 98664 C2 5 10 15 20 25 30 35 40 45 50 55 60 зв'язаного мікрокристалічною целюлозою. Кульки, придатні для застосування у припруткових кінцевих секціях багатокомпонентних фільтрів за цим винаходом, випускаються та реалізуються під торговою маркою Viscopearl® фірмою Rengo Co. Ltd., Японія. Способи та обладнання для виготовлення таких кульок також описані у патентній заявці Японії № 10182842. Кульки можуть мати однакові або різні діаметри та кольори. Колір кульок може, наприклад, вказувати вид ароматизатора, яким вони просочені. За варіантом, якому віддається перевага, кульки мають діаметр від приблизно 0,2 мм до приблизно 2 мм. Рідкі ароматизатори, призначені для застосування у припруткових кінцевих секціях багатокомпонентних фільтрів за цим винаходом, можуть включати в себе один або більше ароматизувальних інгредієнтів для створення певного різновиду аромату та можуть являти собою природні екстракти, синтетичні ароматизатори або їх комбінацію. До рідких ароматизаторів та різновидів ароматів, які можуть бути внесені у припруткову кінцеву секцію багатокомпонентних фільтрів за цим винаходом, належать, проте без обмеження ними, ментол, перцева м'ята, кучерява м'ята, кофе, чай, спеції (такі як кориця, гвоздика та імбир), какао, ваніль та фруктові ароматизатори. У варіантах здійснення цього винаходу, яким віддається перевага та у яких листя рослин у ароматовивільнювальній секції являє собою листя перцевої м'яти, припруткова кінцева секція багатокомпонентного фільтра за варіантом, якому віддається перевага, включає в себе рідкий ментоловий ароматизатор. У таких варіантах здійснення цього винаходу наявність ментолового ароматизатора у припрутковій кінцевій секції за варіантом, якому віддається перевага, поліпшує ароматовивільнювання у головний струмінь диму, який просмоктують крізь фільтр під час куріння, і доповнює ментолові та м'ятні аромати, що вивільнюються нижче за ходом диму у головний струмінь диму листям перцевої м'яти в ароматовивільнювальній секції. Секція, яка вставляється в рот, може включати в себе щонайменше один ароматизатор, такий як описані вище для припруткової кінцевої секції. За варіантом, якому віддається перевага, якщо ароматизатор введений, то секція, яка вставляється в рот, включає в себе одну або більше ниток, просочених рідким ароматизатором. Багатокомпонентні фільтри за цим винаходом можуть включати в себе секції, які вставляються в рот, що включають в себе щонайменше один ароматизатор, або припруткові кінцеві секції, що включають в себе щонайменше один ароматизатор, або секції, які вставляються в рот, що включають в себе щонайменше один ароматизатор, та припруткові кінцеві секції, що включають в себе щонайменше один ароматизатор. У випадку, якщо секція, яка вставляється в рот, та припруткова кінцева секція включають в себе щонайменше один ароматизатор, то цей щонайменше один ароматизатор у секції, яка вставляється в рот, може являти собою той самий щонайменше один ароматизатор що і в припрутковій кінцевій секції або відмінний від нього. Під час використання, коли головний струмінь диму просмоктують із прутка курильного матеріалу крізь багатокомпонентний фільтр, то ароматизатори вивільнюються у головний струмінь диму з листя рослин, розташованого у ароматовивільнювальній секції. У варіантах здійснення цього винаходу, у яких щонайменше один ароматизатор внесений у припруткову кінцеву секцію, аромат також вивільнюється вище за ходом диму від ароматовивільнювальної секції, як описано вище. У варіантах здійснення цього винаходу, у яких щонайменше один ароматизатор альтернативно або на додаток внесений у секцію, яка вставляється в рот, аромат також вивільнюється нижче за ходом диму від ароматовивільнювальної секції. Таким чином багатокомпонентні фільтри за цим винаходом можуть забезпечувати подвійне або потрійне поліпшення ароматизації головного струменя диму, який просмоктують крізь фільтр під час куріння. Багатокомпонентні фільтри за цим винаходом можуть бути виготовлені шляхом утворення окремих нескінченних прутків, що включають в себе кратну кількість одиниць кожної окремої секції цього багатокомпонентного фільтра, після чого ці окремі прутки у відомий спосіб з'єднують протягом однієї або більше стадій з утворенням нескінченного фільтрувального прутка, який включає в себе кратну кількість одиниць багатокомпонентного фільтра. Після цього нескінченний фільтрувальний мундштук може бути послідовно розрізаний з однаковими інтервалами за допомогою різака для отримання низки окремих багатокомпонентних фільтрів за цим винаходом. За варіантом, якому віддається перевага, курильні вироби за цим винаходом включають в себе обгорнутий пруток різаного тютюну. За варіантом, якому віддається перевага, курильні вироби за цим винаходом мають загальний вміст у диму сухої дисперсної фази без нікотину ("nicotine free dry particulate matter", NFDPM) або вміст у диму "смолистих речовин", до приблизно 10 мг. За варіантом, якому 5 UA 98664 C2 5 10 15 20 25 30 35 40 45 50 55 віддається більша перевага, " вміст у диму смолистих речовин" становить від приблизно 1 мг до приблизно 10 мг, а за варіантом, якому віддається найбільша перевага, - приблизно 6 мг. Курильні вироби за цим винаходом можуть бути упаковані, наприклад, у м'які пачки або пачки з відкидною кришкою, які мають внутрішню оболонку, покриту одним або більше ароматизаторами. За першим аспектом цього винаходу листя рослин в ароматовивільнювальній секції розподілене всередині відрізка штранга волокнистого фільтрувального матеріалу, який за варіантом, якому віддається перевага, являє собою ацетатцелюлозний джгут. Пластифікатор фільтра нанесений на волокнистий фільтрувальний матеріал у звичайний спосіб, шляхом його розпилення на відокремлені волокна, причому за варіантом, якому віддається перевага, - перед введенням листя рослин у фільтрувальний матеріал. За варіантом, якому віддається перевага, листя рослин по суті рівномірно розподілене по довжині відрізка штранга волокнистого фільтрувального матеріалу. Кількість листя перцевої м'яти в ароматовивільнювальній секції за варіантом, якому віддається перевага, становить від приблизно 1 мг до приблизно 4 мг на міліметр ароматовивільнювальної секції багатокомпонентного фільтра, який має діаметр від приблизно 7,5 мм до приблизно 7,8 мм. Кількість пластифікатора фільтра може становити від 1 % до 9 % від маси відрізка штранга волокнистого фільтрувального матеріалу, а за варіантом, якому віддається перевага, - 5 % або менше від маси відрізка штранга волокнистого фільтрувального матеріалу. Якщо як пластифікатор фільтра застосований гліцерилтриацетат, то кількість гліцерилтриацетату за варіантом, якому віддається перевага, становить приблизно 5 % від маси ацетатцелюлозного джгута або іншого волокнистого фільтрувального матеріалу. Встановлено, що цей рівень гліцерилтриацетату забезпечує прийнятну жорсткість відрізка штранга волокнистого фільтрувального матеріалу ароматовивільнювальної секції без погіршення ароматовивільнювання з листя перцевої м'яти. Цей рівень є помітно нижчим, ніж кількість гліцерилтриацетату у звичайних фільтрувальних штрангах з ацетатцелюлозних джгутів, що звичайно становить приблизно 7 % (мас). У курильних виробах за першим аспектом винаходу ароматизувальна секція за варіантом, якому віддається перевага, має довжину від приблизно 5 мм до приблизно 22 мм, за варіантом, якому віддається більша перевага, - довжину від приблизно 10 мм до приблизно 15 мм, а за варіантом, якому віддається найбільша перевага, - довжину приблизно 12 мм. У курильних виробах за першим аспектом винаходу секція, яка вставляється в рот, може включати в себе порожнисту трубку або заглибину. Ця порожниста трубка або заглибина можуть бути утворені, коли багатокомпонентний фільтр прикріплюють до прутка курильного матеріалу, наприклад, за допомогою обідкового паперу, з утворенням курильного виробу за цим винаходом. У таких курильних виробах розташований нижче за ходом диму кінець ароматовивільнювальної секції є видимим крізь порожнисту трубку або заглибину з кінця багатокомпонентного фільтра, який вставляється в рот, що надає можливість споживачеві бачити листя рослин, розміщене у відрізку штранга волокнистого фільтрувального матеріалу. У випадку, якщо секція, яка вставляється в рот, включає в себе порожнисту трубку або заглибину, довжина згаданої секції, яка вставляється в рот, за варіантом, якому віддається перевага, становить від приблизно 3 мм до приблизно 4 мм. За другим аспектом винаходу ароматовивільнювальна секція включає в себе відрізок штранга з листя рослин, за варіантом, якому віддається перевага, пресованого листя рослин, покритого пластифікатором фільтра. Згаданий відрізок штранга за варіантом, якому віддається перевага, не містить жодних інших матеріалів. Пластифікатор фільтра може бути нанесений на листя рослин перед або після формування пробки. Кількість пластифікатора фільтра за варіантом, якому віддається перевага, становить від приблизно 0,5 % до приблизно 1,5 % від маси листя рослин. Якщо ароматовивільнювальна секція включає в себе відрізок штранга з листя перцевої м'яти, покритого гліцерилтриацетатом, то кількість гліцерилтриацетату за варіантом, якому віддається перевага, становить від приблизно 0,5 % до приблизно 1,5 % від маси листя перцевої м'яти. У таких курильних виробах потрібний значно нижчий рівень гліцерилтриацетату, ніж у курильних виробах, у яких листя перцевої м'яти розташоване у відрізку штранга волокнистого фільтрувального матеріалу, оскільки гліцерилтриацетат потрібний лише для поліпшення ароматизації, а не для забезпечення міцності відрізку фільтрувального штранга. У курильних виробах за другим аспектом цього винаходу секція, яка вставляється в рот, за варіантом, якому віддається перевага, включає в себе волокнистий фільтрувальний матеріал для запобігання втратам листя перцевої м'яти з фільтра. 6 UA 98664 C2 5 10 15 20 25 30 35 40 45 50 55 60 У курильних виробах за другим аспектом цього винаходу ароматовивільнювальна секція за варіантом, якому віддається перевага, має довжину від приблизно 3 мм до приблизно 12 мм. За третім аспектом цього винаходу багатокомпонентні фільтри за цим винаходом додатково включають в себе другу ароматовивільнювальну секцію, розташовану між секцією, яка вставляється в рот, та ароматовивільнювальною секцією, описаними вище. Включення у конструкцію другої ароматовивільнювальної секції також поліпшує надання ароматів споживачеві під час куріння. За варіантом, якому віддається перевага, друга ароматовивільнювальна секція включає в себе тютюнове листя. Це тютюнове листя може бути скришеним, порізаним або у інший спосіб зменшеним в розмірі. За варіантом, якому віддається перевага, тютюнове листя є тонко порізаним, а за варіантом, якому віддається більша перевага, тютюнове листя є нарізаним шириною приблизно 0,4 мм. За варіантом, якому віддається перевага, тютюнове листя у другій ароматовивільнювальній секції є висушеним. За варіантом, якому віддається перевага, вміст вологи у тютюновому листі становить приблизно 15 % (мас.) або менше. За варіантом, якому віддається перевага, довжина другої ароматовивільнювальної секції становить від приблизно 6 мм до приблизно 12 мм, а за варіантом, якому віддається більша перевага, - від приблизно 6 мм до приблизно 10 мм. Друга ароматовивільнювальна секція може включати в себе тютюнове листя, на яке може бути нанесена оболонка, яка містить, наприклад, цукри або зволожувачі. Лише у вигляді прикладу винахід далі описаний з посиланнями на супровідні фігури, на яких: на Фіг. 1-3 показані види збоку трьох сигарет із фільтром, які включають в себе багатокомпонентні фільтри відповідно за першим, другим та третім варіантами здійснення першого аспекту винаходу; на Фіг. 4-7 показані схематичні поздовжні розрізи чотирьох сигарет із фільтром, які включають в себе багатокомпонентні фільтри за варіантами здійснення першого аспекту винаходу відповідно від четвертого до сьомого; на Фіг. 8 показаний вид збоку сигарети із фільтром, яка включає в себе багатокомпонентний фільтр за одним із варіантів здійснення другого аспекту винаходу; та на Фіг. 9 показаний вид збоку сигарети із фільтром, яка включає в себе багатокомпонентний фільтр за одним із варіантів здійснення третього аспекту винаходу. Сигарети із фільтром, показані на Фіг. 1-9, в цілому мають декілька аналогічних елементів, які позначені однаковими позиціями. На кожному з видів збоку деякі частини видалені, щоб показати внутрішні деталі цього багатокомпонентного фільтра. Кожна сигарета із фільтром в цілому включає в себе видовжений циліндричний обгорнутий тютюновий пруток 2, приєднаний з одного кінця до розташованого співвісно з ним видовженого циліндричного багатокомпонентного фільтра 4. Обгорнутий тютюновий пруток 2 та багатокомпонентний фільтр 4 з'єднані у відомий спосіб за допомогою обідкового паперу 6, який охоплює усю довжину багатокомпонентного фільтра та прилеглу частину обгорнутого тютюнового прутка 2. Для вентилювання навколишнім повітрям головного струменя диму, що утворюється під час згоряння обгорнутого тютюнового прутка 4, у обідковому папері 6 виконано множину перфораційних отворів 8, розташованих по колу у межах багатокомпонентного фільтра 4. Багатокомпонентний фільтр 4 сигарети 10 із фільтром за першим варіантом здійснення цього винаходу, показаним на Фіг. 1, включає в себе дві секції, які прилягають торцем до торця: секцію 12, яка вставляється в рот, віддалену від обгорнутого тютюнового прутка 2, та ароматовивільнювальну секцію 14, яка розташована вище за ходом диму відносно секції 12, яка вставляється в рот, та прилягає до торця обгорнутого тютюнового прутка 2. Згадана секція 12, яка вставляється в рот, включає в себе відрізок штранга ацетатцелюлозного джгута, який має низьку ефективність фільтрування та пластифікований гліцерилтриацетатом. Ароматовивільнювальна секція 14 включає в себе відрізок штранга ацетатцелюлозного джгута з висушеним листям перцевої м'яти, нарізаним шириною від 1 мм до 2 мм та по суті рівномірно розподіленим всередині нього. Відрізок штранга ацетатцелюлозного джгута включає в себе 5 % (мас.) гліцерилтриацетатного пластифікатора. У альтернативному варіанті здійснення цього винаходу (не показаний), секція 12, яка вставляється в рот, багатокомпонентного фільтра 4, показана на Фіг. 1, замінена заглибиною, яка утворена обідковим папером 6 та ефективність фільтрування якої по суті відсутня. Багатокомпонентний фільтр 4 сигарети 20 із фільтром, показаний на Фіг. 2, має конструкцію, подібну до багатокомпонентного фільтра 4 сигарети 10 із фільтром, показаного на Фіг. 1 та описаного вище. Однак секція 12, яка вставляється в рот, сигарети 20 із фільтром, показана на 7 UA 98664 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2, додатково включає в себе центральну бавовняну нитку 22, у яку введений ментол та яка простягається в осьовому напрямку крізь відрізок штранга ацетатцелюлозного джгута паралельно поздовжній осі сигарети 20 із фільтром. Сигарета 30 із фільтром, показана на Фіг. 3, має багатокомпонентний фільтр 4, який включає в себе три секції, прилеглі торцем до торця: секцію 12, яка вставляється в рот, віддалену від тютюнового прутка 2, ароматовивільнювальну секцію 14, яка розташована вище за потоком відносно секції, яка вставляється в рот, та припруткову кінцеву секцію 32, яка розташована вище за ходом диму відносно ароматовивільнювальної секції 14 та прилягає до торця обгорнутого тютюнового прутка 2. Секція 12, яка вставляється в рот, та ароматовивільнювальна секція 14 мають таку саму конструкцію, що й відповідні секції, описані вище стосовно сигарети 10 із фільтром, показаної на Фіг. 1. Припруткова кінцева секція 32 включає в себе відрізок штранга ацетатцелюлозного джгута, який має ефективність фільтрування від середньої до високої та під час використання частково відфільтровує складники дисперсної фази головного струменя диму. Багатокомпонентний фільтр 4 сигарети 40 із фільтром, показаний на Фіг. 4, має конструкцію, подібну до багатокомпонентного фільтра 4 сигарети 30 із фільтром, показаного на Фіг. 3 та описаного вище. Однак секція 12, яка вставляється в рот, сигарети 40 із фільтром, показана на Фіг. 4, додатково включає в себе центральну бавовняну нитку 22, у яку введений ментол та яка простягається в осьовому напрямку крізь відрізок штранга ацетатцелюлозного джгута паралельно поздовжній осі сигарети 40 із фільтром. Багатокомпонентний фільтр 4 сигарети 50 із фільтром, показаний на Фіг. 5, також має конструкцію, подібну до багатокомпонентного фільтра 4 сигарети 30 із фільтром, показаного на Фіг. 3 та описаного вище. Однак припруткова кінцева секція 32 багатокомпонентного фільтра 4 сигарети 50 із фільтром, показана на Фіг. 5, додатково включає в себе центральну бавовняну нитку 52, у яку введений ментол та яка простягається в осьовому напрямку крізь відрізок штранга ацетатцелюлозного джгута паралельно поздовжній осі сигарети 50 із фільтром. Багатокомпонентний фільтр 4 сигарети 60 із фільтром, показаний на Фіг. 6, також має конструкцію, подібну до багатокомпонентного фільтра 4 сигарети 30 із фільтром, показаного на Фіг. 3 та описаного вище. Однак як припруткова кінцева секція 32, так і секція 12, яка вставляється в рот, багатокомпонентного фільтра 4 сигарети 60 із фільтром, показані на Фіг. 6, додатково включають в себе центральну бавовняну нитку 22, 52, у яку введений ментол та яка простягається в осьовому напрямку крізь відрізок штранга ацетатцелюлозного джгута паралельно поздовжній осі сигарети 60 із фільтром. В альтернативних варіантах здійснення (не показані) цього винаходу припруткові кінцеві секції 32 прутків багатокомпонентних фільтрів сигарет 40, 50, 60 із фільтром, показаних на Фіг. 4, Фіг. 5 та Фіг. 6, крім того можуть включати в себе щонайменше один сорбент, здатний до видалення складників газової фази з головного струменя диму, який просмоктують крізь фільтри 4. Цей щонайменше один сорбент являє собою, наприклад, активоване вугілля, активований алюміній, цеоліти або сепіоліти, внесені в ацетатцелюлозний джгут. Багатокомпонентний фільтр 4 сигарети 70 із фільтром, показаний на Фіг. 7, має конструкцію, подібну до багатокомпонентного фільтра 4 сигарети 50 із фільтром, показаного на Фіг. 5 та описаного вище. Однак припруткова кінцева секція 32 багатокомпонентного фільтра 4 сигарети 70 із фільтром, показана на Фіг. 7, замість центральної бавовняної нитки 52 включає в себе множину кульок Viscopearl®, у які введений ментол. У альтернативному варіанті здійснення цього винаходу (не показаний), секція 12, яка вставляється в рот, багатокомпонентних фільтрів 4 сигарет 30, 40, 50, 60, 70 із фільтром, показаних на Фіг. 3, замінена заглибиною, яка утворена обідковим папером 6 та ефективність фільтрування якої по суті відсутня. Сигарета 80 із фільтром, показана на Фіг. 8, має багатокомпонентний фільтр 4 з конструкцією, подібною до багатокомпонентних фільтрів 4 сигарет 30, 40, 50, 60 із фільтром, показаних на Фіг. 3-6, та включає в себе три секції, прилеглі торцем до торця: секцію 12, яка вставляється в рот, віддалену від тютюнового прутка 2, ароматовивільнювальну секцію 14, яка розташована вище за ходом диму відносно секції, яка вставляється в рот, та припруткову кінцеву секцію 32, яка розташована вище за ходом диму відносно ароматовивільнювальної секції 14 та прилягає до торця обгорнутого тютюнового прутка 2. Згадана секція 12, яка вставляється в рот, та припруткова кінцева секція 32 мають таку саму конструкцію, що й відповідні секції, описані вище стосовно сигарет 30, 40, 50, 60 із фільтром, показаних на Фіг. 3-6. Ароматовивільнювальна секція 14 включає в себе відрізок штранга дрібно різаного листя перцевої м'яти, покритого гліцерилтриацетатом та спресованого, замість відрізка штранга 8 UA 98664 C2 5 10 15 20 25 30 ацетатцелюлозного джгута з розподіленою всередині перцевою м'ятою. Кількість гліцерилтриацетату становить від приблизно 0,5 % до приблизно 1,5 % від маси листя перцевої м'яти. Зрозуміло, що секція 12, яка вставляється в рот, та припруткова кінцева секція 42 сигарети 80 із фільтром, показаної на Фіг. 8, або одна з них можуть включати в себе ароматизатор, як зазначено вище стосовно сигарет 30, 40, 50, 60 із фільтром, показаних на Фіг. 3-6. Сигарета 90 із фільтром, показана на Фіг. 9, має багатокомпонентний фільтр 4, який включає в себе чотири секції, прилеглі торцем до торця: секцію 12, яка вставляється в рот, віддалену від тютюнового прутка 2, першу ароматовивільнювальну секцію 92, яка розташована вище за ходом диму відносно секції, яка вставляється в рот, другу ароматовивільнювальну секцію 14, яка розташована вище за ходом диму відносно першої ароматовивільнювальної секції, та припруткову кінцеву секцію 32, яка розташована вище за ходом диму відносно другої ароматовивільнювальної секції 14 та прилягає до торця обгорнутого тютюнового прутка 2. Згадана секція 12, яка вставляється в рот, друга ароматовивільнювальна секція 14 та припруткова кінцева секція 32 мають таку саму конструкцію, що й відповідні секція, яка вставляється в рот, ароматовивільнювальна секція та припруткова кінцева секція, описані вище стосовно сигарет 30, 40, 50, 60, 70 із фільтром, показаних на Фіг. 3-7. Друга ароматовивільнювальна секція 92 включає в себе відрізок штранга щільно упакованого дрібно різаного тютюну. Для виготовлення сигарет 10, 20, 30, 40, 50, 60, 70, 80, 90 із фільтром за варіантами здійснення цього винаходу, показаними на Фіг. 1-9, багатокомпонентні фільтри 4 виготовляють, а потім за допомогою обідкового паперу 6 прикріпляють до обгорнутих тютюнових прутків 2, які виготовляють у відомий спосіб, із застосуванням відомого обладнання для виготовлення сигарет із фільтром. Для виготовлення кожного з багатокомпонентних фільтрів 4 окремі нескінченні прутки, які включають в себе кратну кількість одиниць кожної секції 12, 14, 32, 92 багатокомпонентного фільтра 4, виготовляють у відомий спосіб, після чого з'єднують з утворенням нескінченного фільтрувального прутка, який включає в себе кратну кількість одиниць багатокомпонентного фільтра 4. Після цього нескінченний фільтрувальний мундштук розрізають з однаковими інтервалами за допомогою різака для отримання низки окремих багатокомпонентних фільтрів. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Багатокомпонентний фільтр (4) для курильного виробу, що включає в себе секцію (12), яка вставляється в рот, та ароматовивільнювальну секцію (14), розташовану вище за ходом диму відносно секції (12), яка вставляється в рот, який відрізняється тим, що ароматовивільнювальна секція (14) містить відрізок штранга волокнистого фільтрувального матеріалу, розподілене у згаданому волокнистому фільтрувальному матеріалі листя перцевої м'яти та нанесений на згаданий волокнистий фільтрувальний матеріал пластифікатор фільтра, причому кількість пластифікатора фільтра в ароматовивільнювальній секції (14) становить до 5 % від маси згаданого волокнистого фільтрувального матеріалу. 2. Багатокомпонентний фільтр (4) за п. 1, який відрізняється тим, що пластифікатор фільтра являє собою гліцерилтриацетат. 3. Багатокомпонентний фільтр (4) за п. 2, який відрізняється тим, що кількість гліцерилтриацетату становить від 0,5 % до 1,5 % від маси листя перцевої м'яти. 4. Багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, який відрізняється тим, що ароматовивільнювальна секція (14) містить відрізок штранга ацетатцелюлозного джгута, в якому і розподілене згадане листя перцевої м'яти. 5. Багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, який відрізняється тим, що додатково включає в себе припруткову кінцеву секцію (12), розташовану вище за ходом диму відносно ароматовивільнювальної секції (14). 6. Багатокомпонентний фільтр за будь-яким із попередніх пунктів, який відрізняється тим, що додатково включає в себе другу ароматовивільнювальну секцію, розташовану між секцією, яка вставляється в рот, та згаданою вище ароматовивільнювальною секцією. 7. Багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, який відрізняється тим, що секція (12), яка вставляється в рот, містить фільтрувальний матеріал. 8. Багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, який відрізняється тим, що секція (12), яка вставляється в рот, містить щонайменше один рідкий ароматизатор. 9 UA 98664 C2 5 9. Курильний виріб, який включає в себе обгорнутий пруток (2) курильного матеріалу та багатокомпонентний фільтр (4) за будь-яким із попередніх пунктів, приєднаний до прутка (2) курильного матеріалу за допомогою обідкового паперу (6). 10. Курильний виріб за п. 9, який відрізняється тим, секція (12) багатокомпонентного фільтра (4), яка вставляється в рот, являє собою порожнисту трубку або заглибину. 10 UA 98664 C2 11 UA 98664 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12

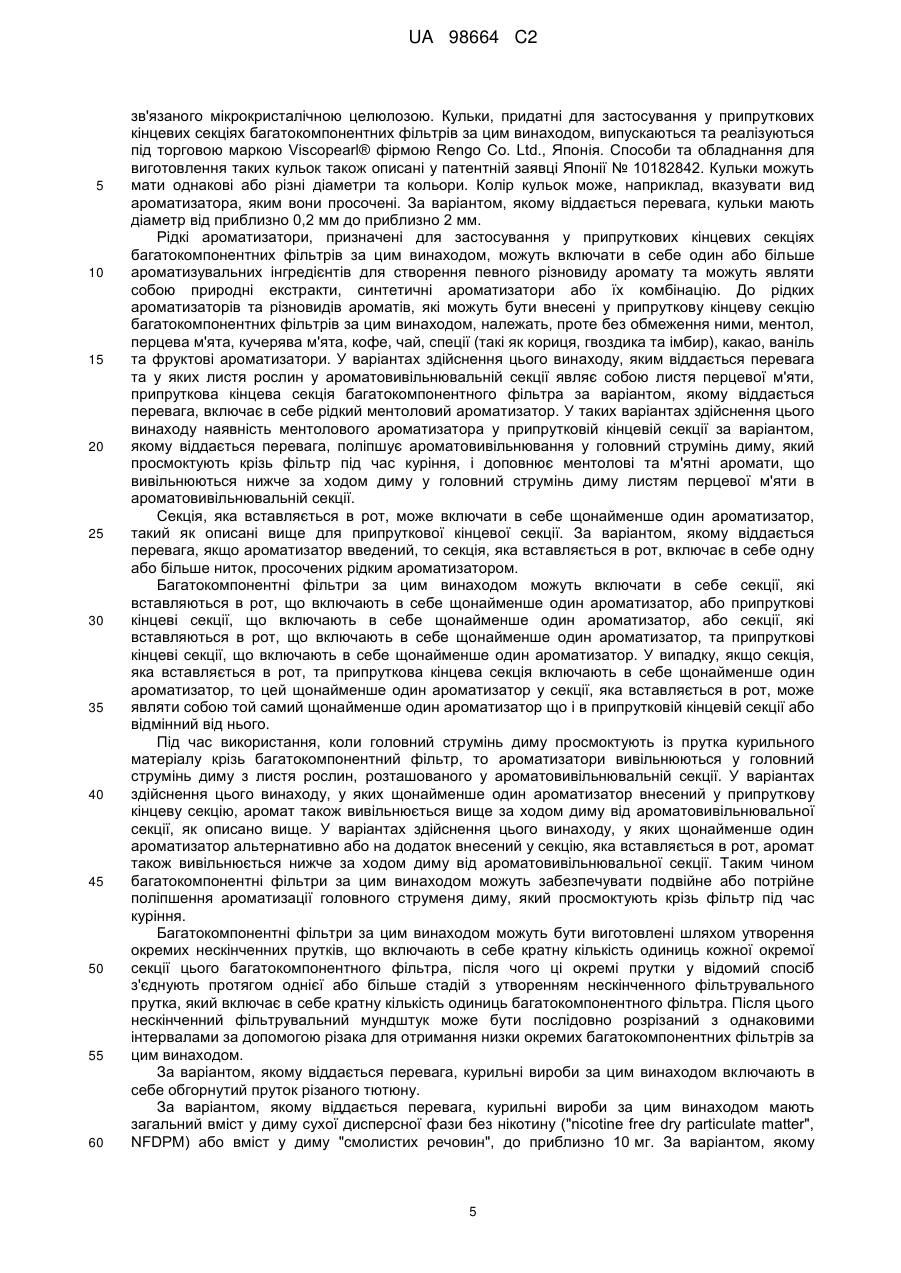

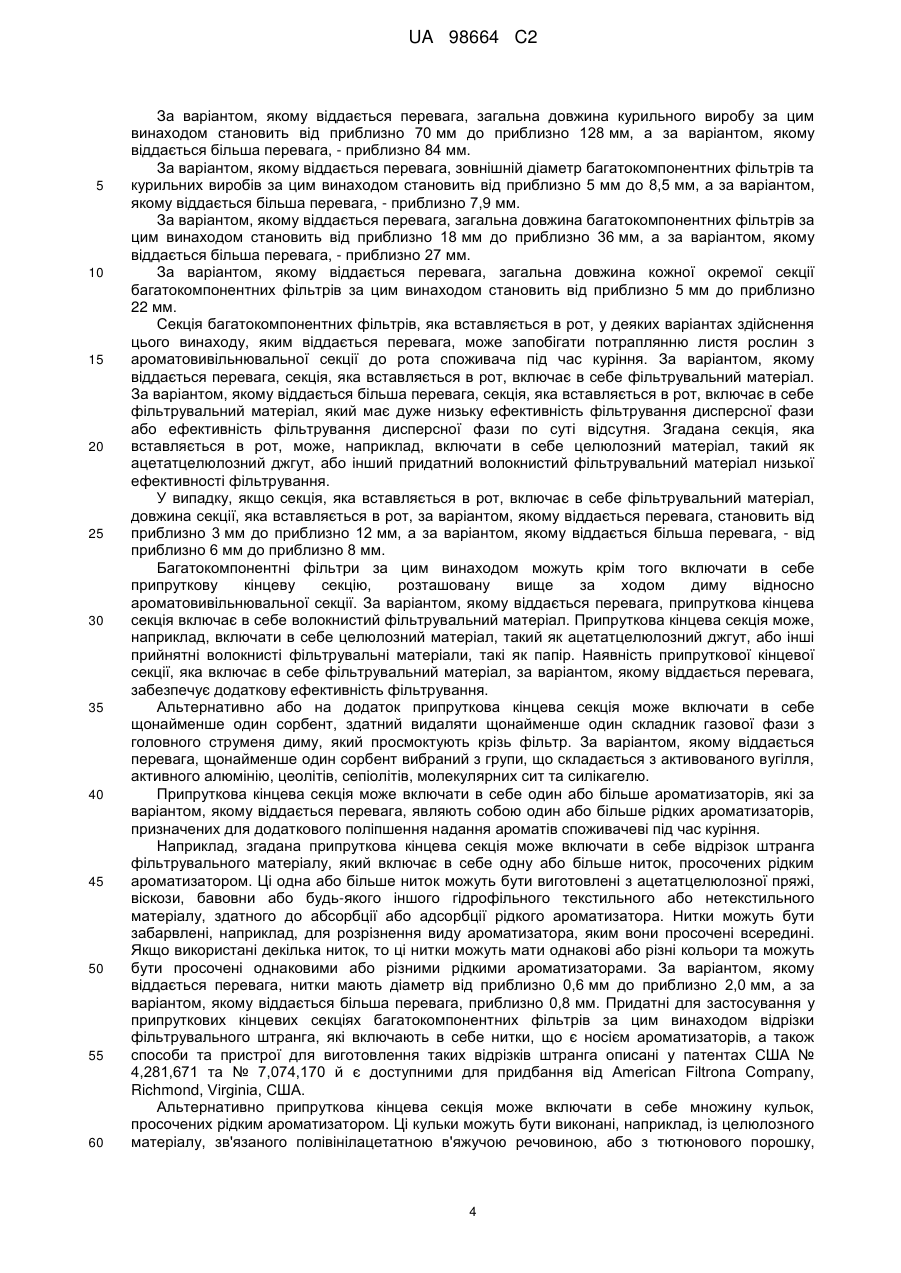

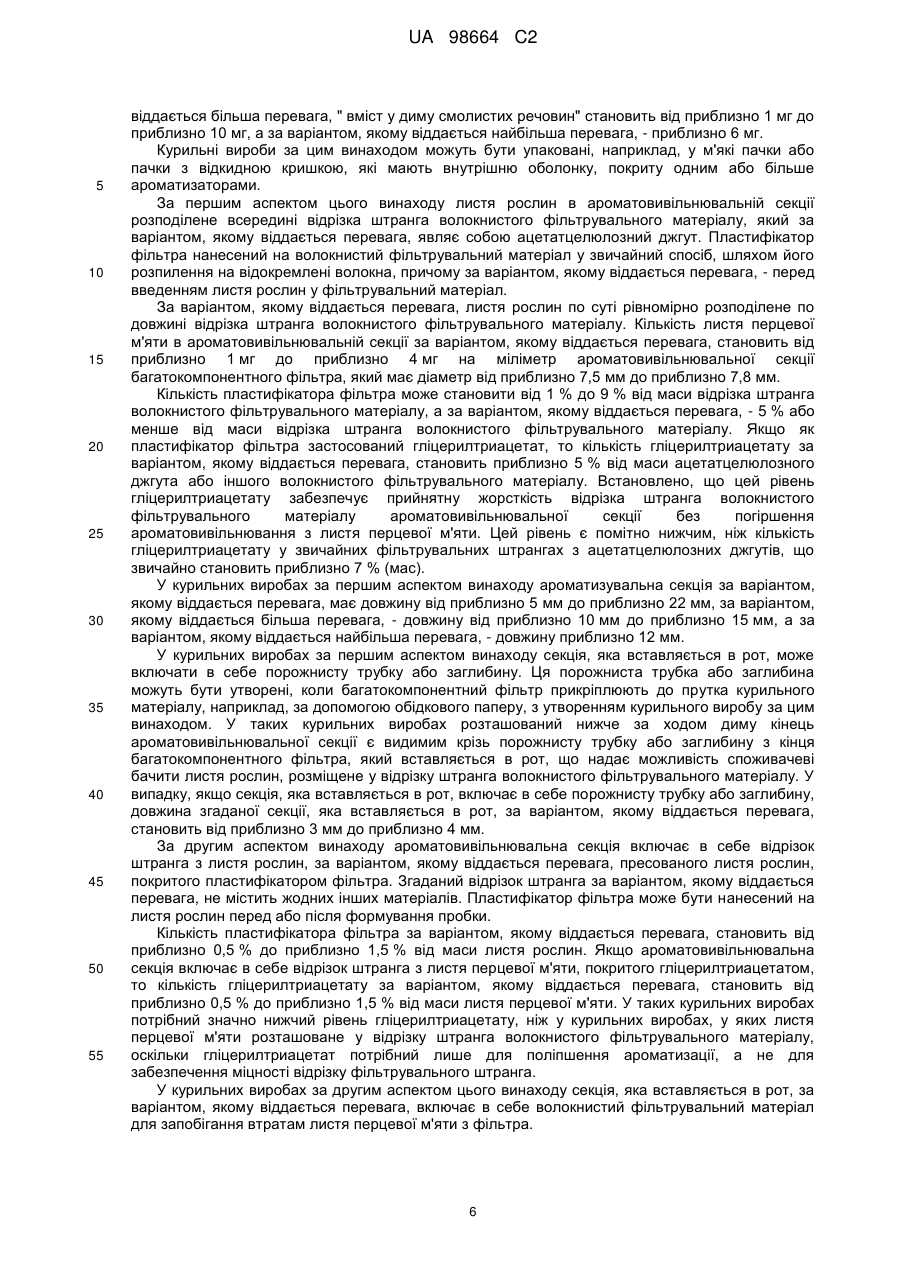

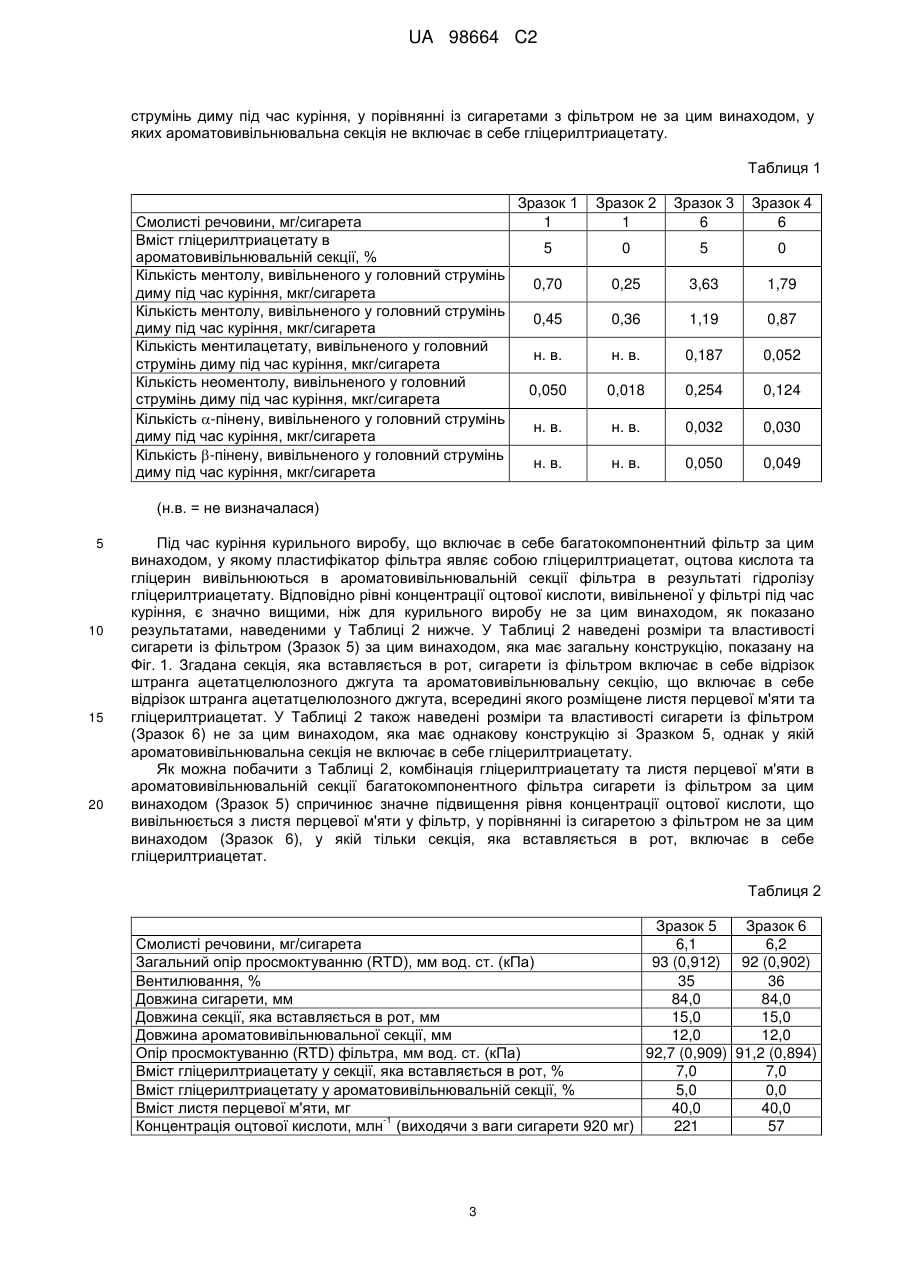

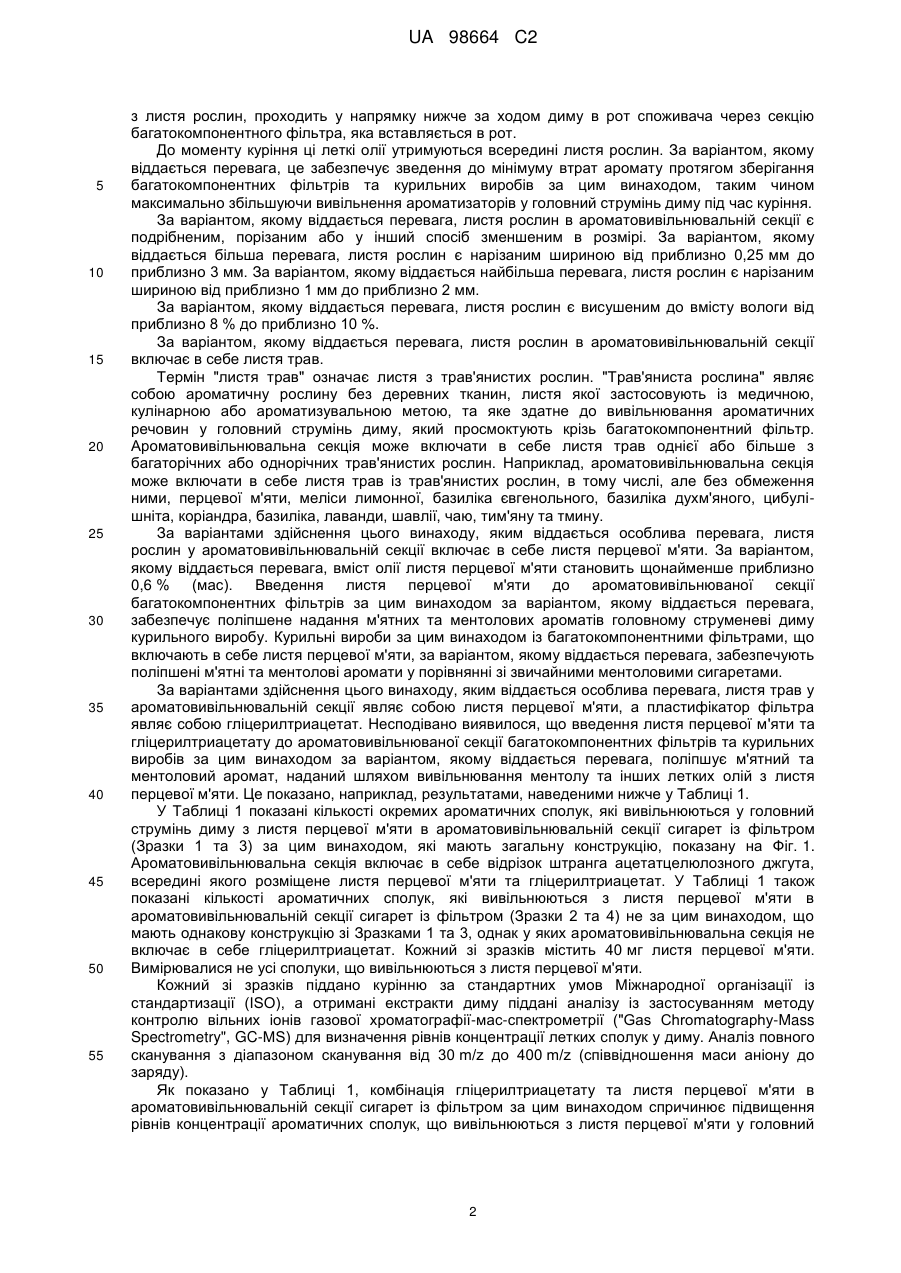

ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-component filter for a smoking article and a smoking article
Автори англійськоюBesso, Clement, Jordil, Yves, Kuersteiner, Charles
Назва патенту російськоюМультикомпонентный фильтр для курильного изделия и курильное изделие
Автори російськоюБессо Клеман, Жордиль Ив, Кюрштайнер Чарльз
МПК / Мітки
МПК: A24D 3/02
Мітки: фільтр, багатокомпонентний, курильного, виріб, курильний, виробу
