Пристрій для вирощування рослин без землі на вертикальній поверхні

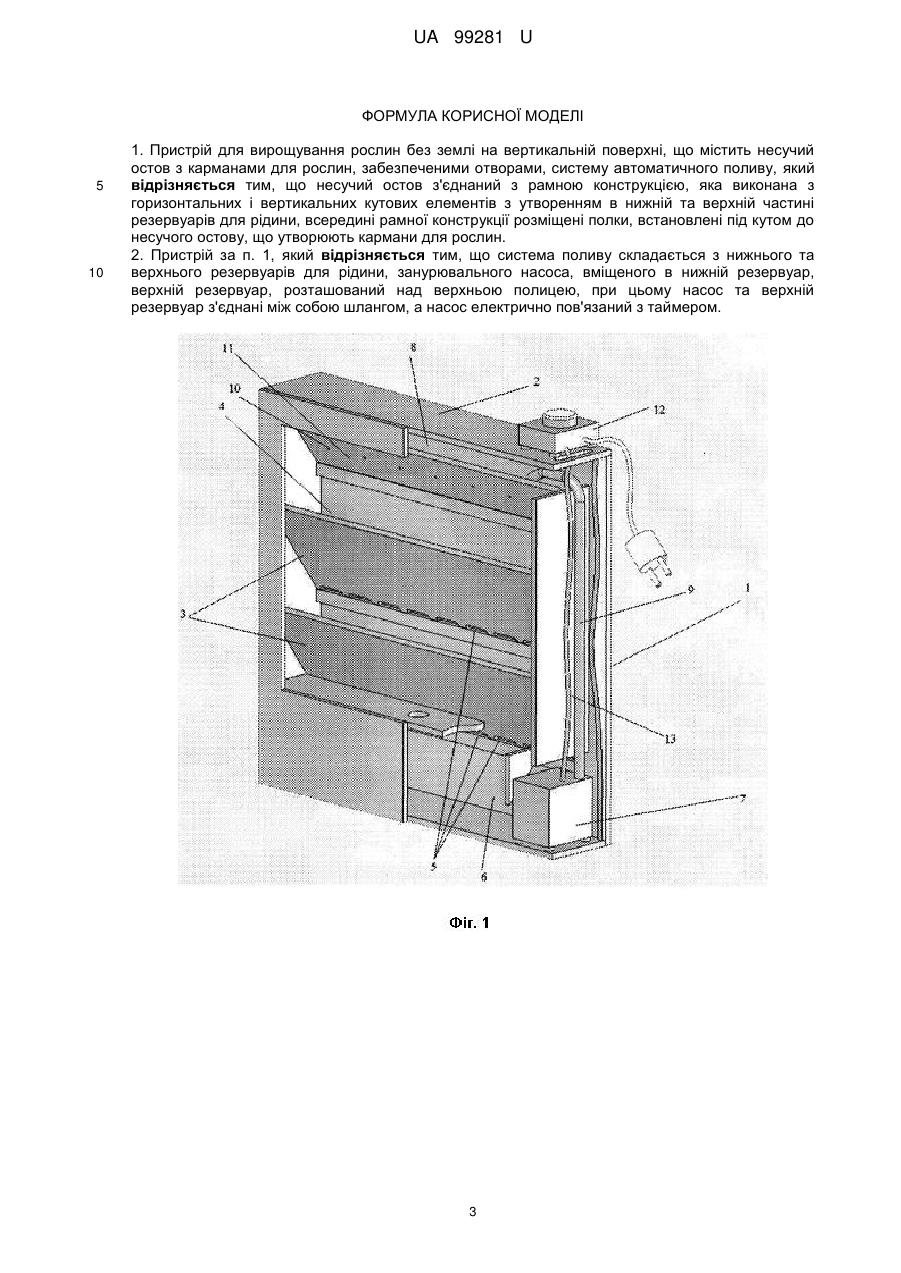

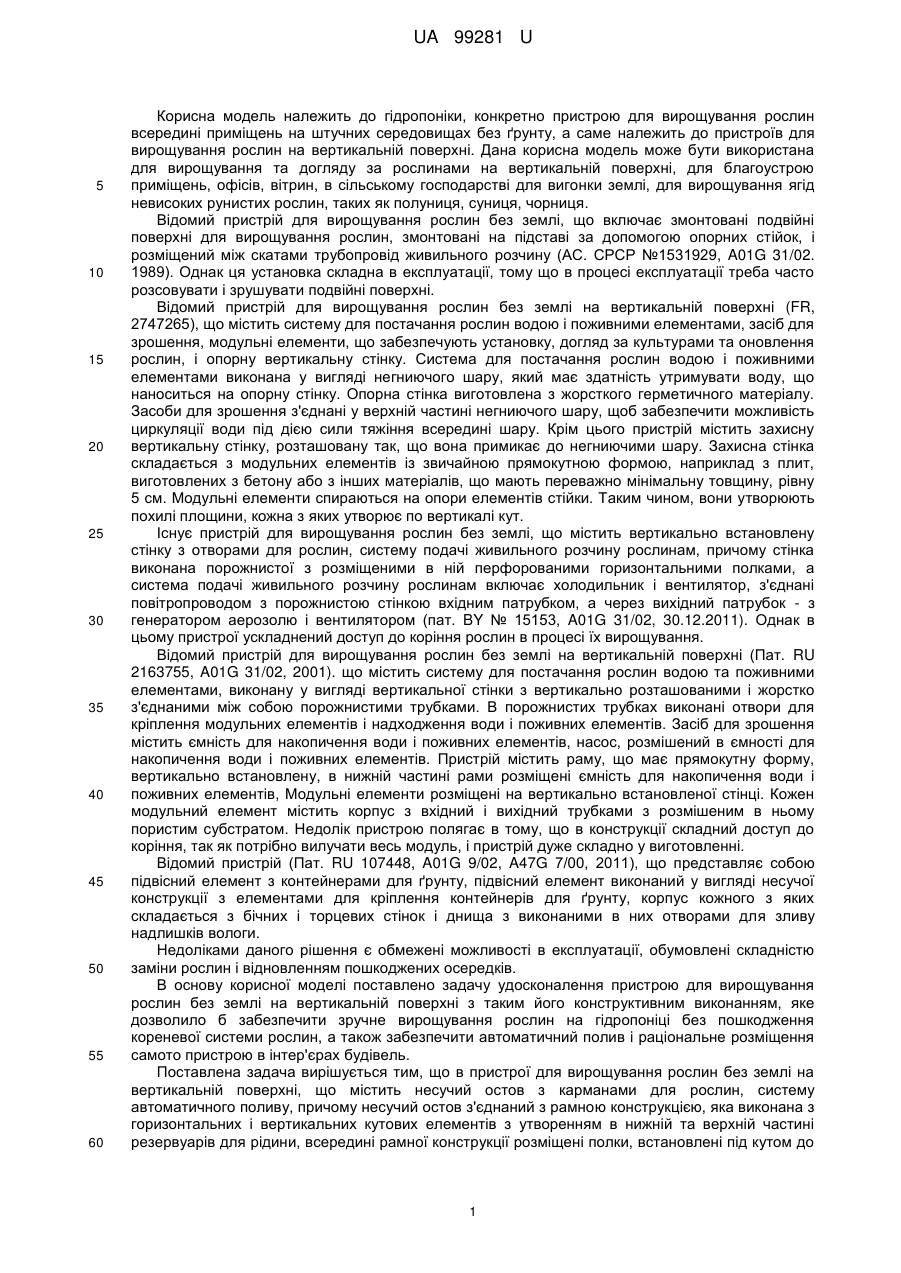

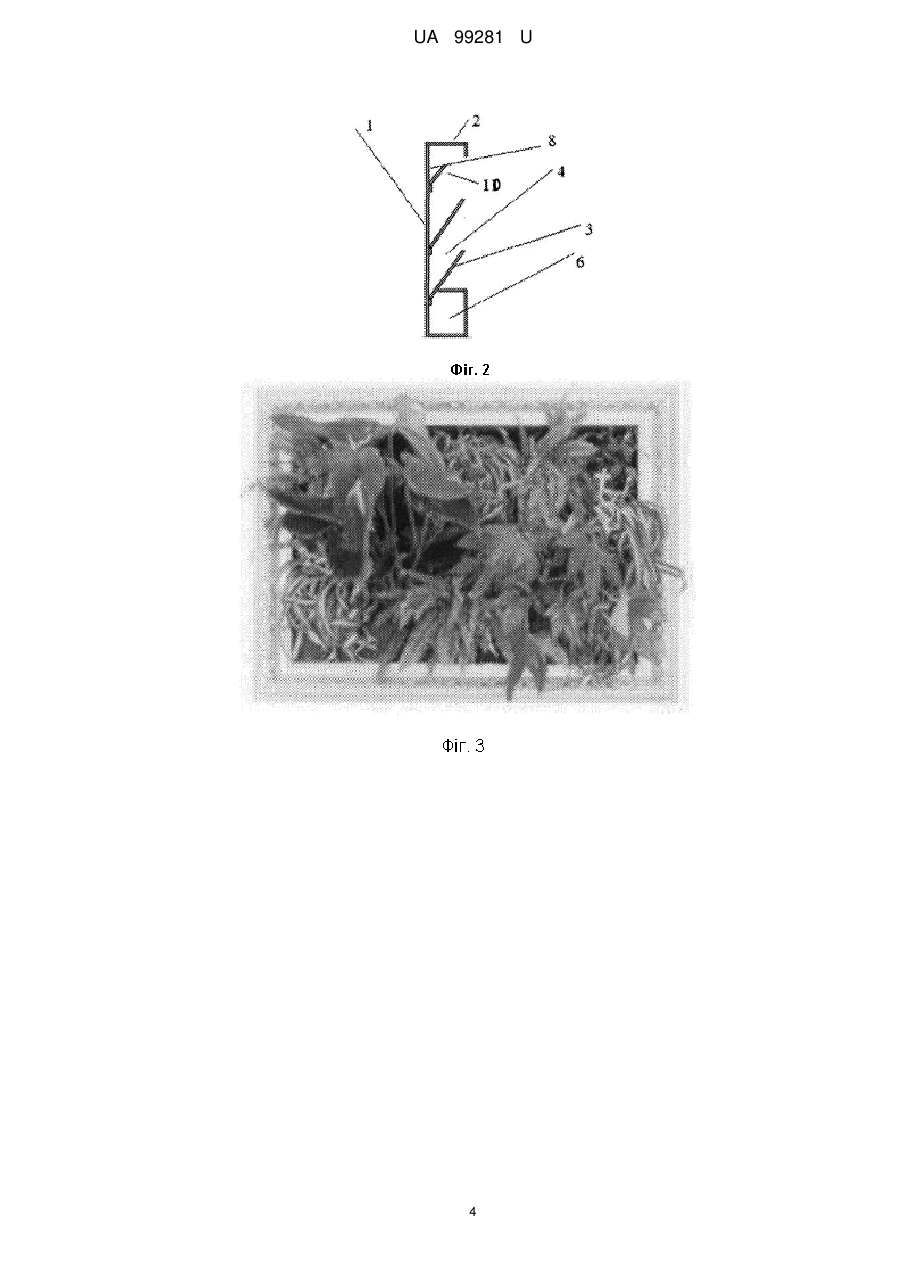

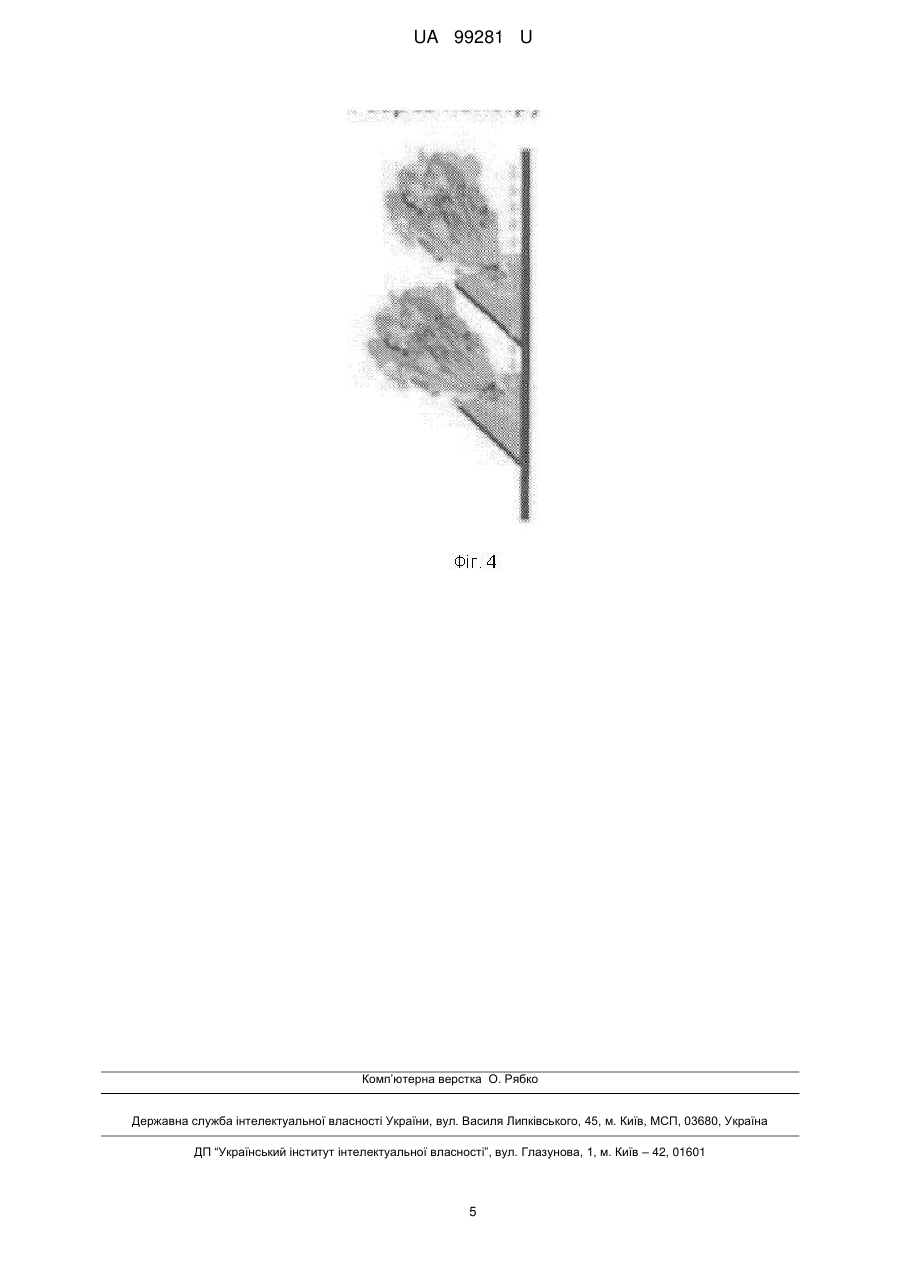

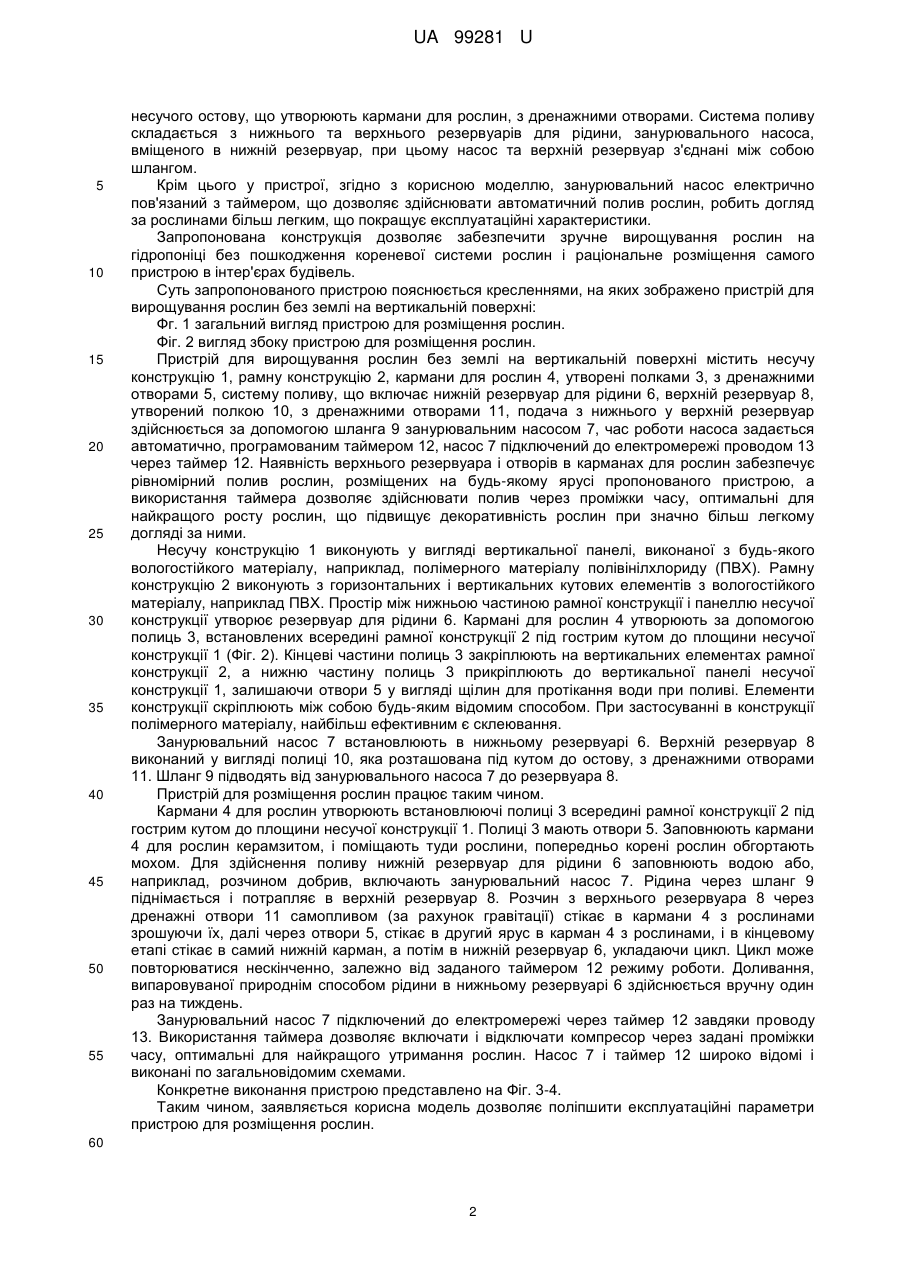

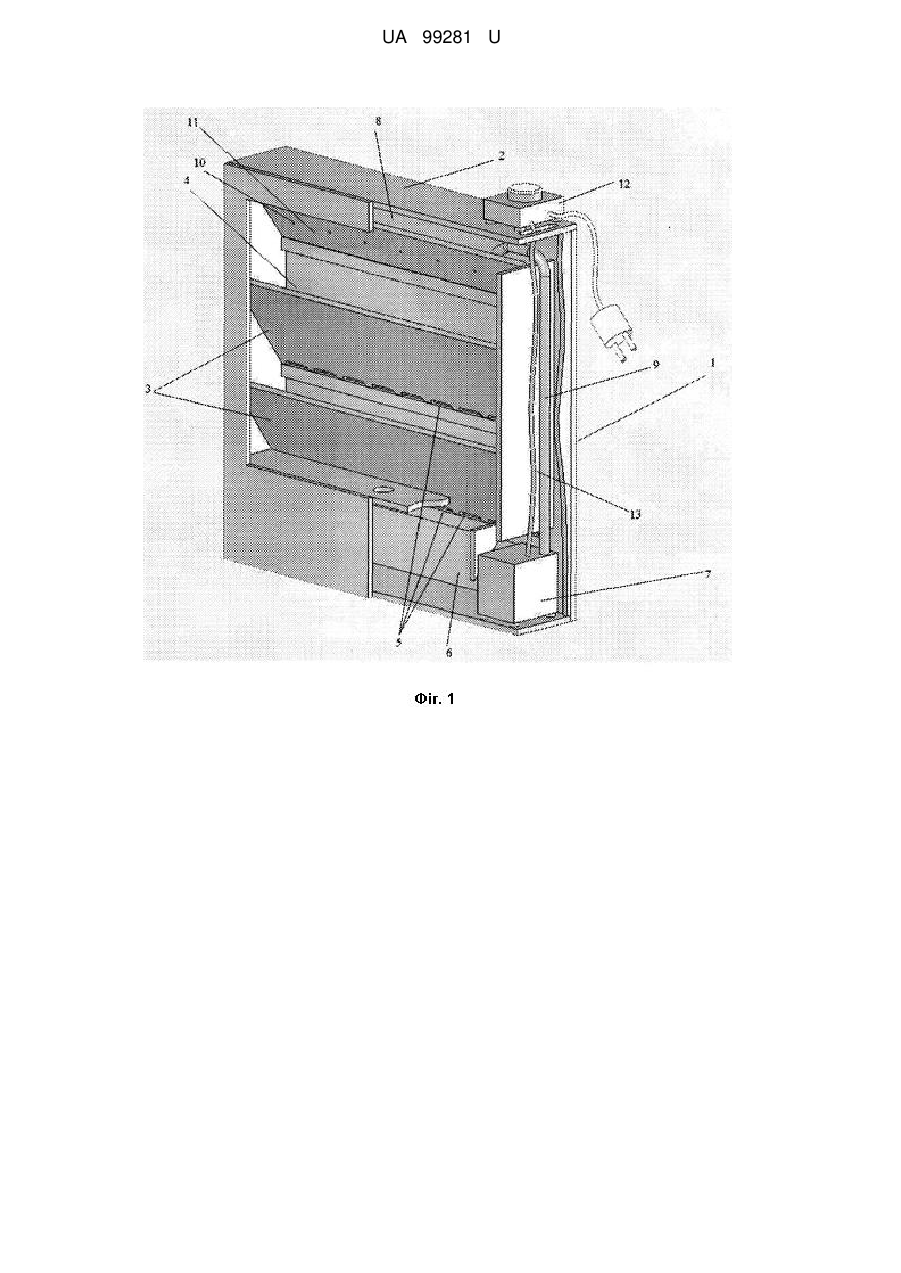

Реферат: Пристрій для вирощування рослин без землі на вертикальній поверхні містить несучий остов з карманами для рослин, забезпеченими отворами, систему автоматичного поливу. Несучий остов з'єднаний з рамною конструкцією, яка виконана з горизонтальних і вертикальних кутових елементів з утворенням в нижній та верхній частині резервуарів для рідини. Всередині рамної конструкції розміщені полки, встановлені під кутом до несучого остову, що утворюють кармани для рослин. UA 99281 U (12) UA 99281 U UA 99281 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідропоніки, конкретно пристрою для вирощування рослин всередині приміщень на штучних середовищах без ґрунту, а саме належить до пристроїв для вирощування рослин на вертикальній поверхні. Дана корисна модель може бути використана для вирощування та догляду за рослинами на вертикальній поверхні, для благоустрою приміщень, офісів, вітрин, в сільському господарстві для вигонки землі, для вирощування ягід невисоких рунистих рослин, таких як полуниця, суниця, чорниця. Відомий пристрій для вирощування рослин без землі, що включає змонтовані подвійні поверхні для вирощування рослин, змонтовані на підставі за допомогою опорних стійок, і розміщений між скатами трубопровід живильного розчину (АС. СРСР №1531929, A01G 31/02. 1989). Однак ця установка складна в експлуатації, тому що в процесі експлуатації треба часто розсовувати і зрушувати подвійні поверхні. Відомий пристрій для вирощування рослин без землі на вертикальній поверхні (FR, 2747265), що містить систему для постачання рослин водою і поживними елементами, засіб для зрошення, модульні елементи, що забезпечують установку, догляд за культурами та оновлення рослин, і опорну вертикальну стінку. Система для постачання рослин водою і поживними елементами виконана у вигляді негниючого шару, який має здатність утримувати воду, що наноситься на опорну стінку. Опорна стінка виготовлена з жорсткого герметичного матеріалу. Засоби для зрошення з'єднані у верхній частині негниючого шару, щоб забезпечити можливість циркуляції води під дією сили тяжіння всередині шару. Крім цього пристрій містить захисну вертикальну стінку, розташовану так, що вона примикає до негниючими шару. Захисна стінка складається з модульних елементів із звичайною прямокутною формою, наприклад з плит, виготовлених з бетону або з інших матеріалів, що мають переважно мінімальну товщину, рівну 5 см. Модульні елементи спираються на опори елементів стійки. Таким чином, вони утворюють похилі площини, кожна з яких утворює по вертикалі кут. Існує пристрій для вирощування рослин без землі, що містить вертикально встановлену стінку з отворами для рослин, систему подачі живильного розчину рослинам, причому стінка виконана порожнистої з розміщеними в ній перфорованими горизонтальними полками, а система подачі живильного розчину рослинам включає холодильник і вентилятор, з'єднані повітропроводом з порожнистою стінкою вхідним патрубком, а через вихідний патрубок - з генератором аерозолю і вентилятором (пат. BY № 15153, A01G 31/02, 30.12.2011). Однак в цьому пристрої ускладнений доступ до коріння рослин в процесі їх вирощування. Відомий пристрій для вирощування рослин без землі на вертикальній поверхні (Пат. RU 2163755, A01G 31/02, 2001). що містить систему для постачання рослин водою та поживними елементами, виконану у вигляді вертикальної стінки з вертикально розташованими і жорстко з'єднаними між собою порожнистими трубками. В порожнистих трубках виконані отвори для кріплення модульних елементів і надходження води і поживних елементів. Засіб для зрошення містить ємність для накопичення води і поживних елементів, насос, розмішений в ємності для накопичення води і поживних елементів. Пристрій містить раму, що має прямокутну форму, вертикально встановлену, в нижній частині рами розміщені ємність для накопичення води і поживних елементів, Модульні елементи розміщені на вертикально встановленої стінці. Кожен модульний елемент містить корпус з вхідний і вихідний трубками з розмішеним в ньому пористим субстратом. Недолік пристрою полягає в тому, що в конструкції складний доступ до коріння, так як потрібно вилучати весь модуль, і пристрій дуже складно у виготовленні. Відомий пристрій (Пат. RU 107448, A01G 9/02, A47G 7/00, 2011), що представляє собою підвісний елемент з контейнерами для ґрунту, підвісний елемент виконаний у вигляді несучої конструкції з елементами для кріплення контейнерів для ґрунту, корпус кожного з яких складається з бічних і торцевих стінок і днища з виконаними в них отворами для зливу надлишків вологи. Недоліками даного рішення є обмежені можливості в експлуатації, обумовлені складністю заміни рослин і відновленням пошкоджених осередків. В основу корисної моделі поставлено задачу удосконалення пристрою для вирощування рослин без землі на вертикальній поверхні з таким його конструктивним виконанням, яке дозволило б забезпечити зручне вирощування рослин на гідропоніці без пошкодження кореневої системи рослин, а також забезпечити автоматичний полив і раціональне розміщення самото пристрою в інтер'єрах будівель. Поставлена задача вирішується тим, що в пристрої для вирощування рослин без землі на вертикальній поверхні, що містить несучий остов з карманами для рослин, систему автоматичного поливу, причому несучий остов з'єднаний з рамною конструкцією, яка виконана з горизонтальних і вертикальних кутових елементів з утворенням в нижній та верхній частині резервуарів для рідини, всередині рамної конструкції розміщені полки, встановлені під кутом до 1 UA 99281 U 5 10 15 20 25 30 35 40 45 50 55 несучого остову, що утворюють кармани для рослин, з дренажними отворами. Система поливу складається з нижнього та верхнього резервуарів для рідини, занурювального насоса, вміщеного в нижній резервуар, при цьому насос та верхній резервуар з'єднані між собою шлангом. Крім цього у пристрої, згідно з корисною моделлю, занурювальний насос електрично пов'язаний з таймером, що дозволяє здійснювати автоматичний полив рослин, робить догляд за рослинами більш легким, що покращує експлуатаційні характеристики. Запропонована конструкція дозволяє забезпечити зручне вирощування рослин на гідропоніці без пошкодження кореневої системи рослин і раціональне розміщення самого пристрою в інтер'єрах будівель. Суть запропонованого пристрою пояснюється кресленнями, на яких зображено пристрій для вирощування рослин без землі на вертикальній поверхні: Фг. 1 загальний вигляд пристрою для розміщення рослин. Фіг. 2 вигляд збоку пристрою для розміщення рослин. Пристрій для вирощування рослин без землі на вертикальній поверхні містить несучу конструкцію 1, рамну конструкцію 2, кармани для рослин 4, утворені полками 3, з дренажними отворами 5, систему поливу, що включає нижній резервуар для рідини 6, верхній резервуар 8, утворений полкою 10, з дренажними отворами 11, подача з нижнього у верхній резервуар здійснюється за допомогою шланга 9 занурювальним насосом 7, час роботи насоса задається автоматично, програмованим таймером 12, насос 7 підключений до електромережі проводом 13 через таймер 12. Наявність верхнього резервуара і отворів в карманах для рослин забезпечує рівномірний полив рослин, розміщених на будь-якому ярусі пропонованого пристрою, а використання таймера дозволяє здійснювати полив через проміжки часу, оптимальні для найкращого росту рослин, що підвищує декоративність рослин при значно більш легкому догляді за ними. Несучу конструкцію 1 виконують у вигляді вертикальної панелі, виконаної з будь-якого вологостійкого матеріалу, наприклад, полімерного матеріалу полівінілхлориду (ПВХ). Рамну конструкцію 2 виконують з горизонтальних і вертикальних кутових елементів з вологостійкого матеріалу, наприклад ПВХ. Простір між нижньою частиною рамної конструкції і панеллю несучої конструкції утворює резервуар для рідини 6. Кармані для рослин 4 утворюють за допомогою полиць 3, встановлених всередині рамної конструкції 2 під гострим кутом до площини несучої конструкції 1 (Фіг. 2). Кінцеві частини полиць 3 закріплюють на вертикальних елементах рамної конструкції 2, а нижню частину полиць 3 прикріплюють до вертикальної панелі несучої конструкції 1, залишаючи отвори 5 у вигляді щілин для протікання води при поливі. Елементи конструкції скріплюють між собою будь-яким відомим способом. При застосуванні в конструкції полімерного матеріалу, найбільш ефективним є склеювання. Занурювальний насос 7 встановлюють в нижньому резервуарі 6. Верхній резервуар 8 виконаний у вигляді полиці 10, яка розташована під кутом до остову, з дренажними отворами 11. Шланг 9 підводять від занурювального насоса 7 до резервуара 8. Пристрій для розміщення рослин працює таким чином. Кармани 4 для рослин утворюють встановлюючі полиці 3 всередині рамної конструкції 2 під гострим кутом до площини несучої конструкції 1. Полиці 3 мають отвори 5. Заповнюють кармани 4 для рослин керамзитом, і поміщають туди рослини, попередньо корені рослин обгортають мохом. Для здійснення поливу нижній резервуар для рідини 6 заповнюють водою або, наприклад, розчином добрив, включають занурювальний насос 7. Рідина через шланг 9 піднімається і потрапляє в верхній резервуар 8. Розчин з верхнього резервуара 8 через дренажні отвори 11 самопливом (за рахунок гравітації) стікає в кармани 4 з рослинами зрошуючи їх, далі через отвори 5, стікає в другий ярус в карман 4 з рослинами, і в кінцевому етапі стікає в самий нижній карман, а потім в нижній резервуар 6, укладаючи цикл. Цикл може повторюватися нескінченно, залежно від заданого таймером 12 режиму роботи. Доливання, випаровуваної природнім способом рідини в нижньому резервуарі 6 здійснюється вручну один раз на тиждень. Занурювальний насос 7 підключений до електромережі через таймер 12 завдяки проводу 13. Використання таймера дозволяє включати і відключати компресор через задані проміжки часу, оптимальні для найкращого утримання рослин. Насос 7 і таймер 12 широко відомі і виконані по загальновідомим схемами. Конкретне виконання пристрою представлено на Фіг. 3-4. Таким чином, заявляється корисна модель дозволяє поліпшити експлуатаційні параметри пристрою для розміщення рослин. 60 2 UA 99281 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для вирощування рослин без землі на вертикальній поверхні, що містить несучий остов з карманами для рослин, забезпеченими отворами, систему автоматичного поливу, який відрізняється тим, що несучий остов з'єднаний з рамною конструкцією, яка виконана з горизонтальних і вертикальних кутових елементів з утворенням в нижній та верхній частині резервуарів для рідини, всередині рамної конструкції розміщені полки, встановлені під кутом до несучого остову, що утворюють кармани для рослин. 2. Пристрій за п. 1, який відрізняється тим, що система поливу складається з нижнього та верхнього резервуарів для рідини, занурювального насоса, вміщеного в нижній резервуар, верхній резервуар, розташований над верхньою полицею, при цьому насос та верхній резервуар з'єднані між собою шлангом, а насос електрично пов'язаний з таймером. 3 UA 99281 U 4 UA 99281 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
