Спосіб вирощування рослин на вертикальній площині

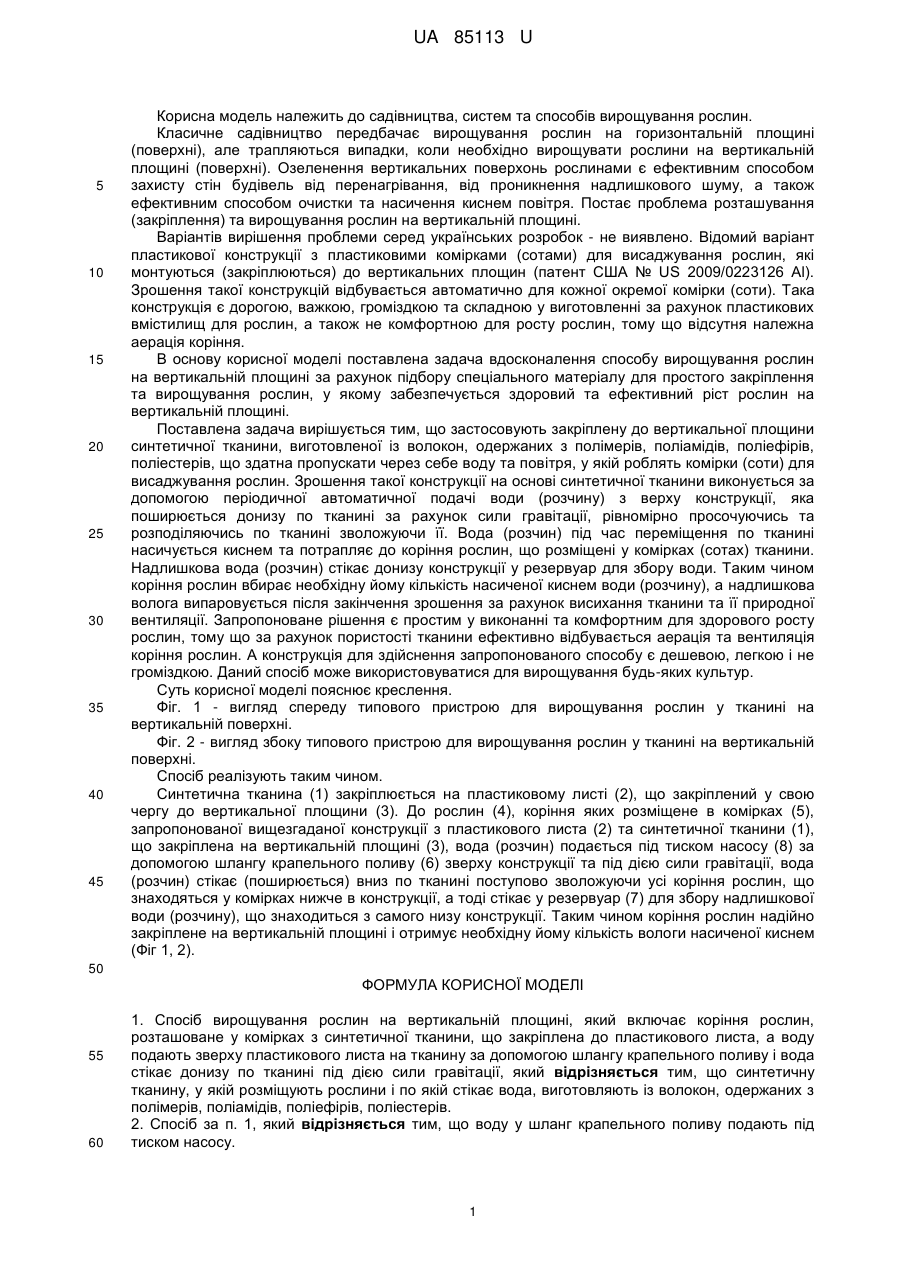

Реферат: UA 85113 U UA 85113 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до садівництва, систем та способів вирощування рослин. Класичне садівництво передбачає вирощування рослин на горизонтальній площині (поверхні), але трапляються випадки, коли необхідно вирощувати рослини на вертикальній площині (поверхні). Озеленення вертикальних поверхонь рослинами є ефективним способом захисту стін будівель від перенагрівання, від проникнення надлишкового шуму, а також ефективним способом очистки та насичення киснем повітря. Постає проблема розташування (закріплення) та вирощування рослин на вертикальній площині. Варіантів вирішення проблеми серед українських розробок - не виявлено. Відомий варіант пластикової конструкції з пластиковими комірками (сотами) для висаджування рослин, які монтуються (закріплюються) до вертикальних площин (патент США № US 2009/0223126 Al). Зрошення такої конструкцій відбувається автоматично для кожної окремої комірки (соти). Така конструкція є дорогою, важкою, громіздкою та складною у виготовленні за рахунок пластикових вмістилищ для рослин, а також не комфортною для росту рослин, тому що відсутня належна аерація коріння. В основу корисної моделі поставлена задача вдосконалення способу вирощування рослин на вертикальній площині за рахунок підбору спеціального матеріалу для простого закріплення та вирощування рослин, у якому забезпечується здоровий та ефективний ріст рослин на вертикальній площині. Поставлена задача вирішується тим, що застосовують закріплену до вертикальної площини синтетичної тканини, виготовленої із волокон, одержаних з полімерів, поліамідів, поліефірів, поліестерів, що здатна пропускати через себе воду та повітря, у якій роблять комірки (соти) для висаджування рослин. Зрошення такої конструкції на основі синтетичної тканини виконується за допомогою періодичної автоматичної подачі води (розчину) з верху конструкції, яка поширюється донизу по тканині за рахунок сили гравітації, рівномірно просочуючись та розподіляючись по тканині зволожуючи її. Вода (розчин) під час переміщення по тканині насичується киснем та потрапляє до коріння рослин, що розміщені у комірках (сотах) тканини. Надлишкова вода (розчин) стікає донизу конструкції у резервуар для збору води. Таким чином коріння рослин вбирає необхідну йому кількість насиченої киснем води (розчину), а надлишкова волога випаровується після закінчення зрошення за рахунок висихання тканини та її природної вентиляції. Запропоноване рішення є простим у виконанні та комфортним для здорового росту рослин, тому що за рахунок пористості тканини ефективно відбувається аерація та вентиляція коріння рослин. А конструкція для здійснення запропонованого способу є дешевою, легкою і не громіздкою. Даний спосіб може використовуватися для вирощування будь-яких культур. Суть корисної моделі пояснює креслення. Фіг. 1 - вигляд спереду типового пристрою для вирощування рослин у тканині на вертикальній поверхні. Фіг. 2 - вигляд збоку типового пристрою для вирощування рослин у тканині на вертикальній поверхні. Спосіб реалізують таким чином. Синтетична тканина (1) закріплюється на пластиковому листі (2), що закріплений у свою чергу до вертикальної площини (3). До рослин (4), коріння яких розміщене в комірках (5), запропонованої вищезгаданої конструкції з пластикового листа (2) та синтетичної тканини (1), що закріплена на вертикальній площині (3), вода (розчин) подається під тиском насосу (8) за допомогою шлангу крапельного поливу (6) зверху конструкції та під дією сили гравітації, вода (розчин) стікає (поширюється) вниз по тканині поступово зволожуючи усі коріння рослин, що знаходяться у комірках нижче в конструкції, а тоді стікає у резервуар (7) для збору надлишкової води (розчину), що знаходиться з самого низу конструкції. Таким чином коріння рослин надійно закріплене на вертикальній площині і отримує необхідну йому кількість вологи насиченої киснем (Фіг 1, 2). 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб вирощування рослин на вертикальній площині, який включає коріння рослин, розташоване у комірках з синтетичної тканини, що закріплена до пластикового листа, а воду подають зверху пластикового листа на тканину за допомогою шлангу крапельного поливу і вода стікає донизу по тканині під дією сили гравітації, який відрізняється тим, що синтетичну тканину, у якій розміщують рослини і по якій стікає вода, виготовляють із волокон, одержаних з полімерів, поліамідів, поліефірів, поліестерів. 2. Спосіб за п. 1, який відрізняється тим, що воду у шланг крапельного поливу подають під тиском насосу. 1 UA 85113 U 5 3. Спосіб за п. 1 або п. 2, який відрізняється тим, що встановлюють щонайменше один шланг крапельного поливу. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що комірки, у яких розташоване коріння рослин, виконані таким чином, що в них можна розмістити щонайменше одну рослину. 5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що коріння рослин розміщене у комірці з синтетичної тканини, утвореної щонайменше одним шаром синтетичної тканини. 2 UA 85113 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
