Плоскорізний ґрунтообробний робочий орган

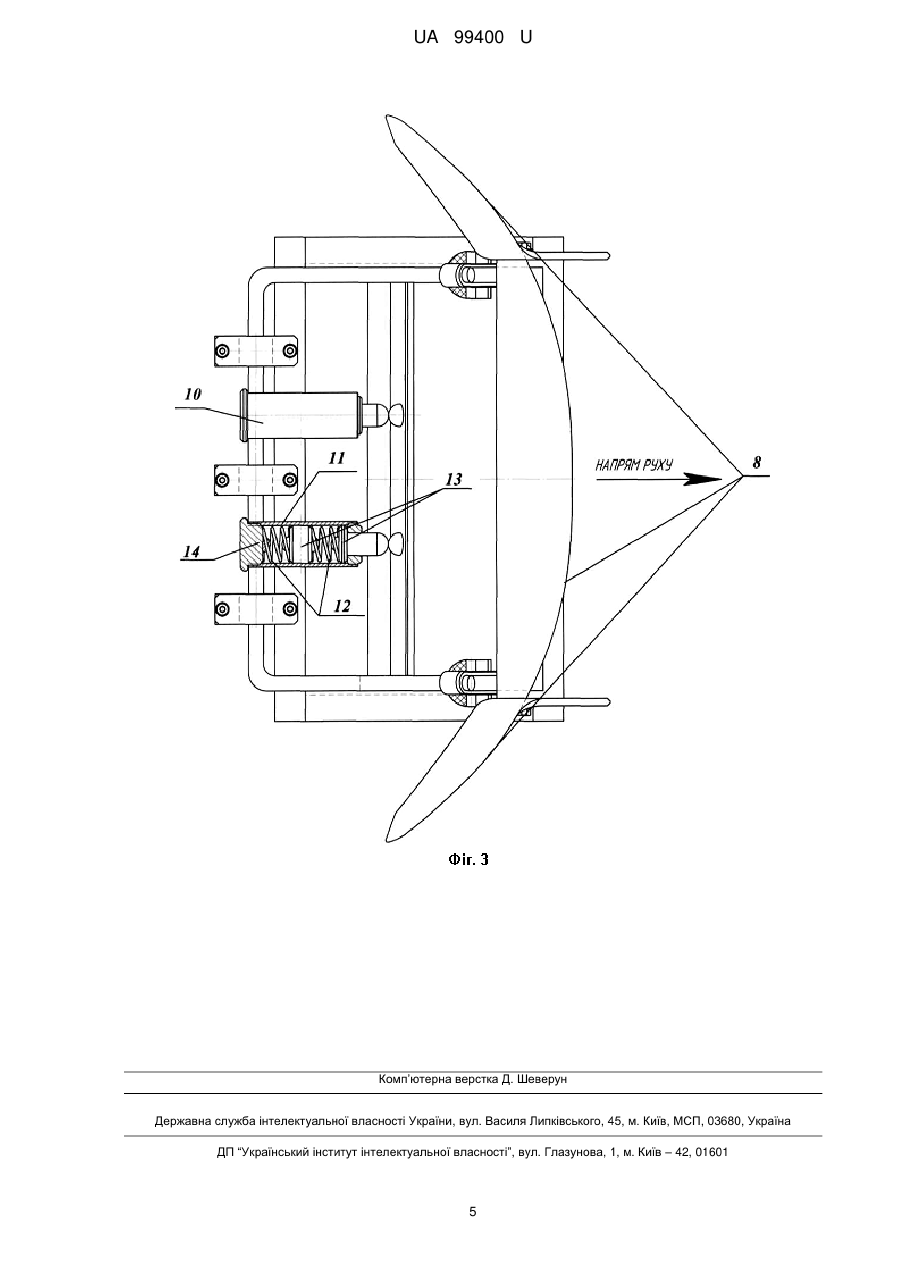

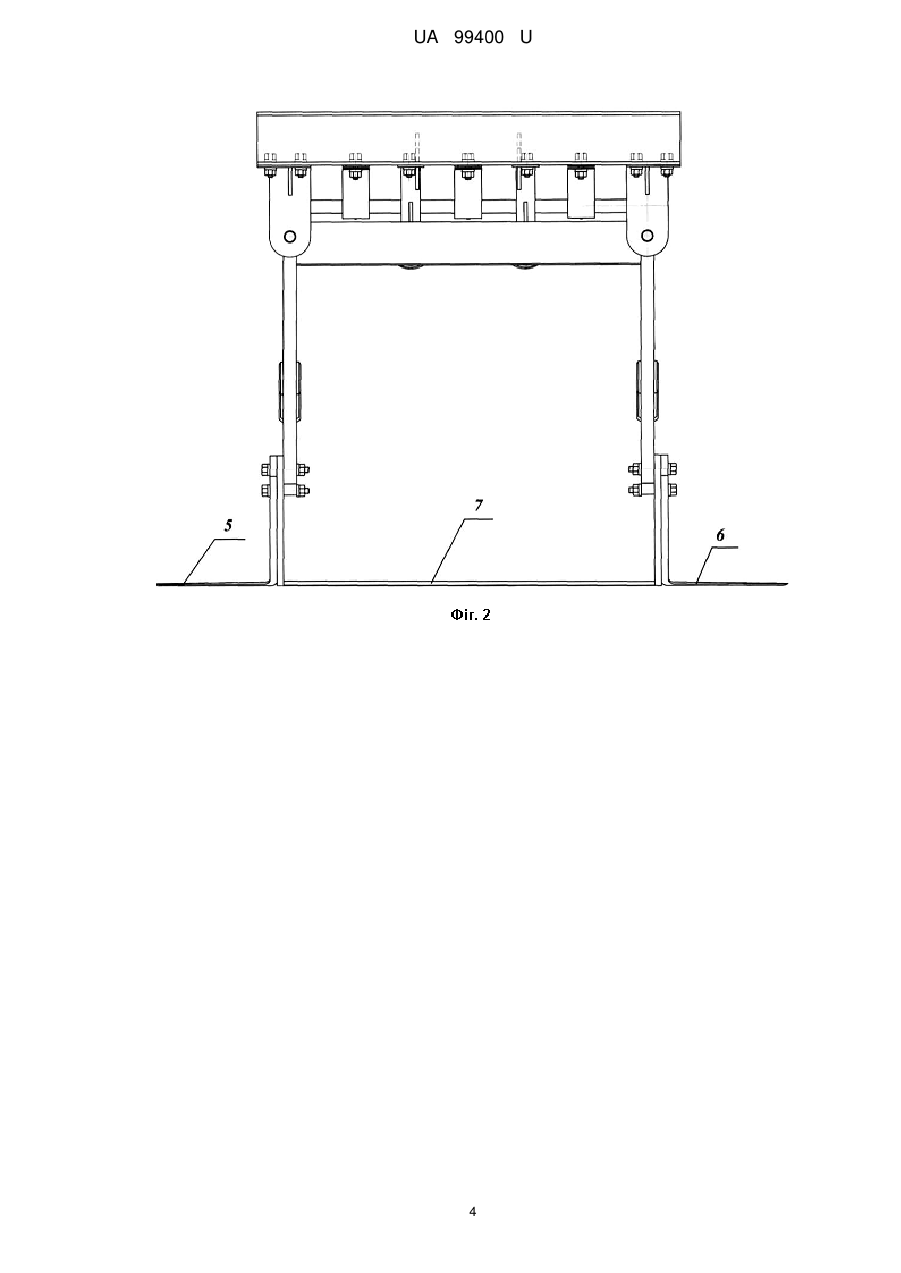

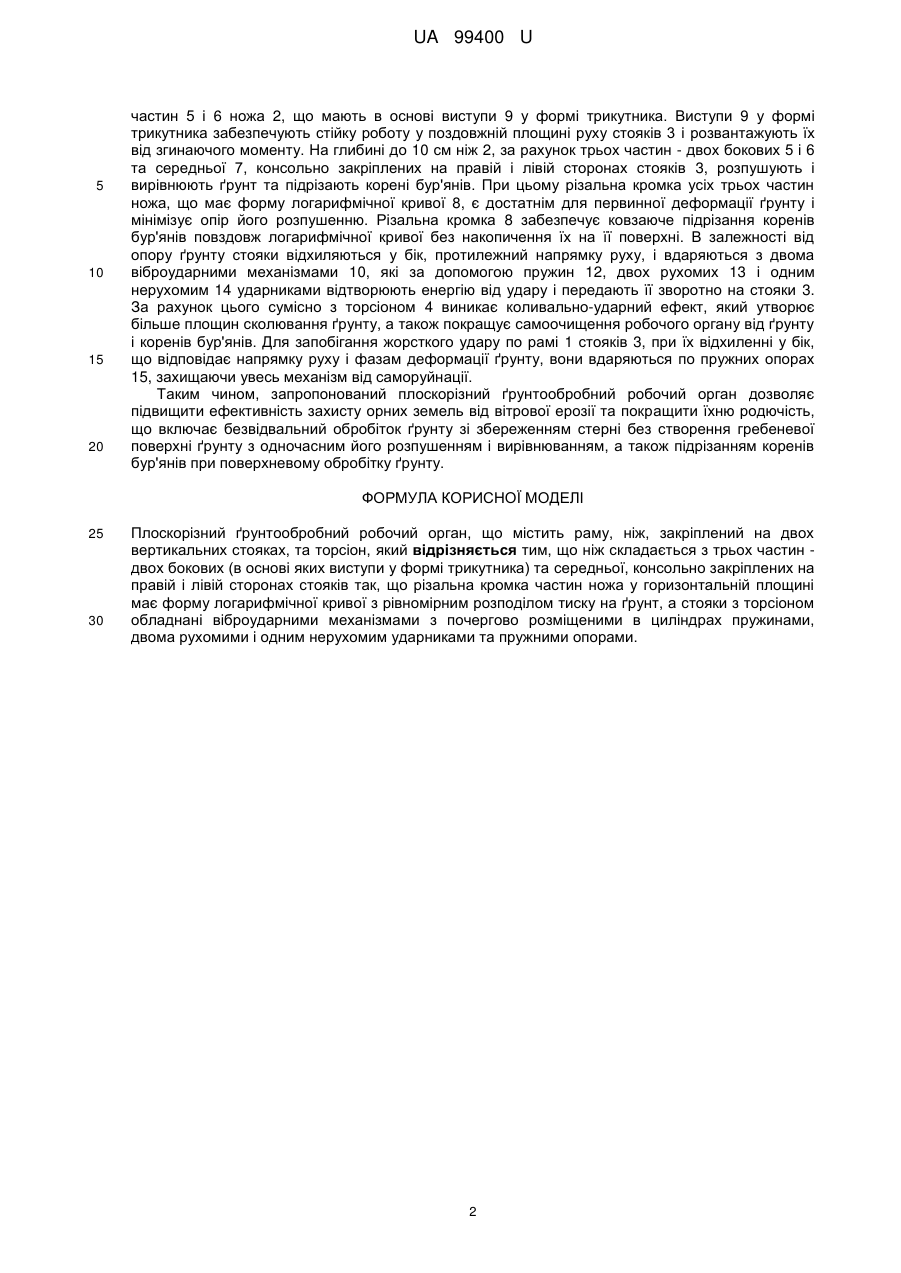

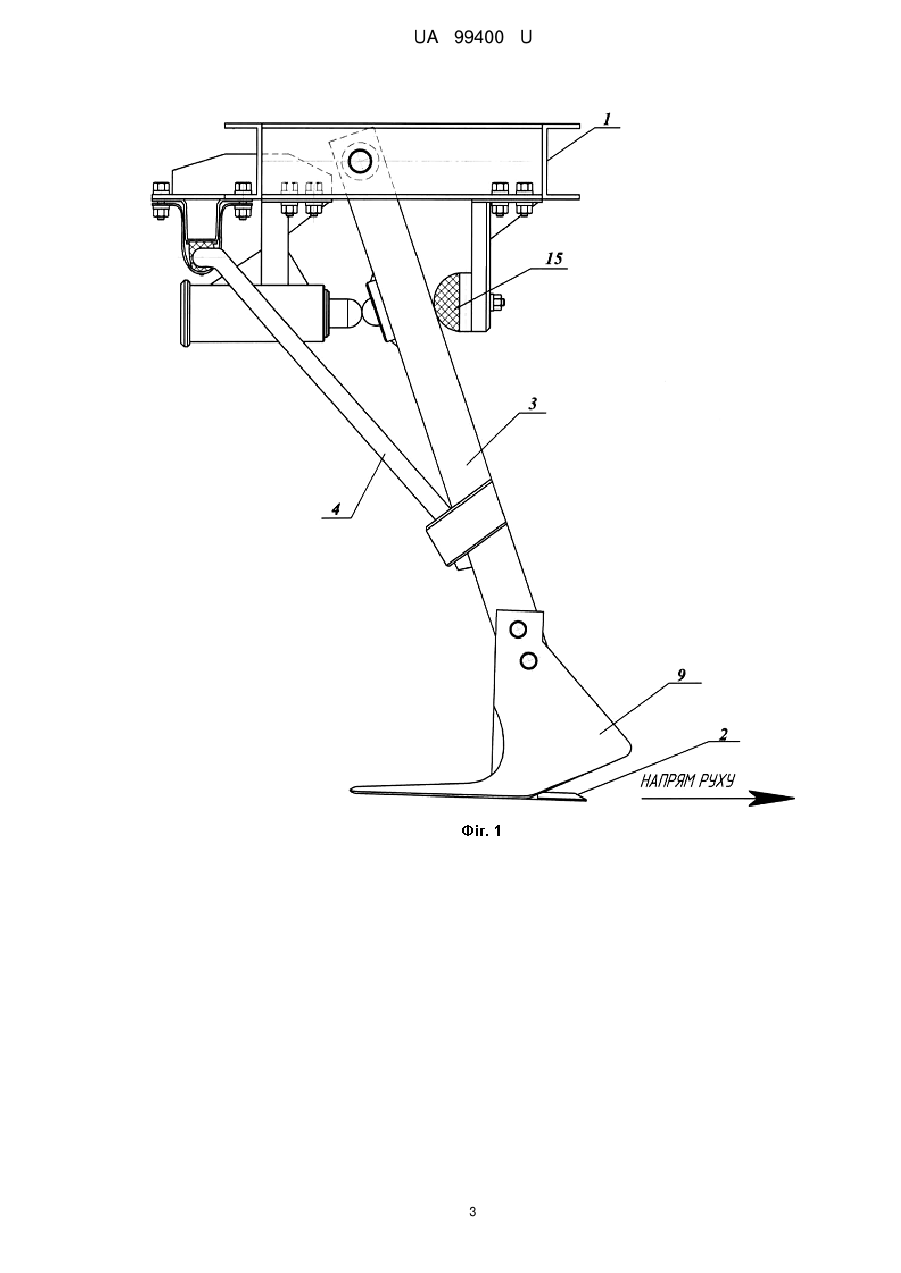

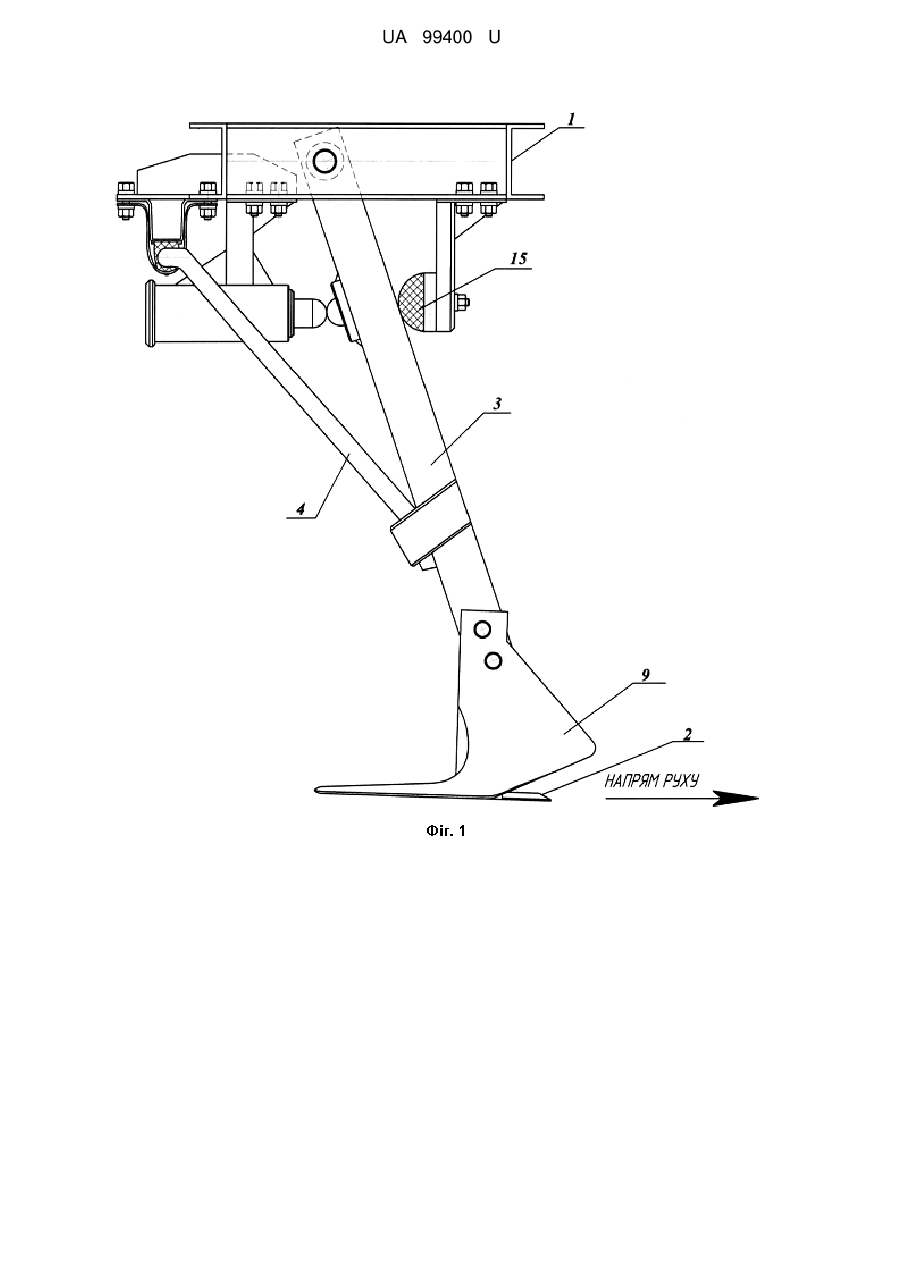

Реферат: Плоскорізний ґрунтообробний робочий орган містить раму, ніж, закріплений на двох вертикальних стояках, та торсіон. Ніж складається з трьох частин - двох бокових (в основі яких виступи у формі трикутника) та середньої, консольно закріплених на правій і лівій сторонах стояків так, що різальна кромка частин ножа у горизонтальній площині має форму логарифмічної кривої з рівномірним розподілом тиску на ґрунт. Стояки з торсіоном обладнані віброударними механізмами з почергово розміщеними в циліндрах пружинами, двома рухомими і одним нерухомим ударниками та пружними опорами. UA 99400 U (12) UA 99400 U UA 99400 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів машин для поверхневого обробітку ґрунту. Відомий важкий культиватор КПЕ-3,8, що включає раму, на якій закріплені пружні стояки зі стрілчастими лапами, а також штанговий пристрій (Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - 5-е изд., перераб. и доп. - М.: Колос, 1983. - 495 с.). Недоліком важкого культиватора КПЕ-3,8 є те, що лапи під час роботи вібрують, при цьому травмується біля 50 % стерні і виникає гребениста поверхня. Штанговий пристрій частково вирівнює поверхню поля і розриває корені бур'янів, однак він виносить на поверхню поля частину заробленої у ґрунт стерні і вигубляє лапи на твердих ґрунтах, що не забезпечує стійкість руху по глибині обробітку ґрунту. Відомий робочий орган, що містить раму з двома стояками, на яких закріплена лапа з тупим кутом розтвору крил, рівним 260 °, кутом кришення 25 ° і шириною лемешу 0,12 м (Мирошниченко В.Ф. Исследование работы культиваторов-плоскорезов в чернозёмной зоне Ставропольского края / В.Ф. Мирошниченко, Ю.П. Полоус // Труды Ставропольского НИИ сельского хозяйства. - Ставрополь, 1983. - Выпуск 12. - С. 35-38). Недоліком такого робочого органу є те, що при глибині обробітку ґрунту до 10 см виникає нестійкий рух внаслідок накопичення посередині крил леза рослинних решток, що, у свою чергу, приводить до підвищення тягового опору. Найбільш відомим і близьким за технічною суттю до запропонованого технічного рішення є торсіонно-ударний розпушувач ґрунту, що має вертикально прикріплені правий та лівий ножі, які у верхній і нижній частинах мають долотоподібні розпушувачі, та торсіон (Торсіонно-ударний розпушувач ґрунту: патент України № 61579, А01В 37/00, опубл.25.07.11 р., бюл. № 14). Недоліком торсіонно-ударного розпушувача ґрунту є те, що він не утворює зону суцільної деформації ґрунту під стернею між двома ножами при розпушенні на глибині до 10 см, не підрізає корені бур'янів та не забезпечує їх схід з робочих органів. В основу корисної моделі поставлена технічна задача створення нового плоскорізного ґрунтообробного робочого органу з досягненням технічного результату підвищення ефективності розпушування ґрунту при одночасному захисті орних земель від вітрової ерозії та покращення їхньої родючості, без створення гребеневої поверхні ґрунту з одночасним його розпушенням і вирівнюванням, а також підрізанням коренів бур'янів на глибині до 10 см. Поставлена технічна задача вирішується тим, що плоскорізний ґрунтообробний робочий орган має ніж, що складається з трьох частин - двох бокових (в основі яких виступи у формі трикутника) та середньої, консольно закріплених на правій і лівій сторонах стояків так, що різальна кромка частин ножа у горизонтальній площині має форму логарифмічної кривої з рівномірним розподілом тиску на ґрунт, а стояки з торсіоном обладнані: віброударними механізмами з почергово розміщеними в циліндрах пружинами, двома рухомими і одним нерухомим ударниками та пружними опорами. Сукупність вищевказаних істотних ознак є необхідною й достатньою умовою для виконання технічної задачі, поставленої в основу корисної моделі, з досягненням технічного результату підвищення ефективності захисту орних земель від вітрової ерозії та покращення їхньої родючості, що включає безвідвальний обробіток ґрунту зі збереженням стерні без створення гребеневої поверхні ґрунту з одночасним його розпушенням і вирівнюванням, а також підрізанням коренів бур'янів на глибині до 10 см. Корисна модель ілюстрована кресленнями (фіг. 1-3). На фіг. 1 зображено плоскорізний ґрунтообробний робочий орган, вид збоку; на фіг. 2 - плоско-різний ґрунтообробний робочий орган, вид спереду; на фіг. 3 - плоскорізний ґрунтообробний робочий орган, вид знизу. Плоскорізний ґрунтообробний робочий орган містить раму 1, ніж 2, що закріплено на двох вертикальних стояках 3, та торсіон 4. Ніж 2, що складається з трьох частин - двох бокових 5 і 6 та середньої 7, консольно закріплених на правій і лівій сторонах стояків (фіг. 2) так, що різальна кромка частин ножа у горизонтальній площині має форму логарифмічної кривої 8 (фіг. 3) з рівномірним розподілом тиску на ґрунт. Для стійкої роботи у повздовжній площині дві бокові частини 5 і 6 ножа 2 мають в основі виступи 9 у формі трикутника, а стояки 3 з торсіоном 4 обладнані віброударними механізмами 10 з почергово розміщеними в циліндрах 11 пружинами 12, двома рухомими 13 і одним нерухомим 14 ударниками (фіг. 3) та пружними опорами 15 (фіг. 1). Працює плоскорізний ґрунтообробний робочий орган наступним чином. При обробітку ґрунту рухається горизонтально рама 1, на якій у вертикальній площині закріплені два стояки 3, що мають пружній елемент коливальної системи - торсіон 4 (фіг. 1). В процесі руху ніж 2 заглиблюється у ґрунт без утворення гребенів за допомогою торсіона 4, який утворює коливання стояків 3 в залежності від агрофізичних властивостей ґрунту, а також двох бокових 1 UA 99400 U 5 10 15 20 частин 5 і 6 ножа 2, що мають в основі виступи 9 у формі трикутника. Виступи 9 у формі трикутника забезпечують стійку роботу у поздовжній площині руху стояків 3 і розвантажують їх від згинаючого моменту. На глибині до 10 см ніж 2, за рахунок трьох частин - двох бокових 5 і 6 та середньої 7, консольно закріплених на правій і лівій сторонах стояків 3, розпушують і вирівнюють ґрунт та підрізають корені бур'янів. При цьому різальна кромка усіх трьох частин ножа, що має форму логарифмічної кривої 8, є достатнім для первинної деформації ґрунту і мінімізує опір його розпушенню. Різальна кромка 8 забезпечує ковзаюче підрізання коренів бур'янів повздовж логарифмічної кривої без накопичення їх на її поверхні. В залежності від опору ґрунту стояки відхиляються у бік, протилежний напрямку руху, і вдаряються з двома віброударними механізмами 10, які за допомогою пружин 12, двох рухомих 13 і одним нерухомим 14 ударниками відтворюють енергію від удару і передають її зворотно на стояки 3. За рахунок цього сумісно з торсіоном 4 виникає коливально-ударний ефект, який утворює більше площин сколювання ґрунту, а також покращує самоочищення робочого органу від ґрунту і коренів бур'янів. Для запобігання жорсткого удару по рамі 1 стояків 3, при їх відхиленні у бік, що відповідає напрямку руху і фазам деформації ґрунту, вони вдаряються по пружних опорах 15, захищаючи увесь механізм від саморуйнації. Таким чином, запропонований плоскорізний ґрунтообробний робочий орган дозволяє підвищити ефективність захисту орних земель від вітрової ерозії та покращити їхню родючість, що включає безвідвальний обробіток ґрунту зі збереженням стерні без створення гребеневої поверхні ґрунту з одночасним його розпушенням і вирівнюванням, а також підрізанням коренів бур'янів при поверхневому обробітку ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Плоскорізний ґрунтообробний робочий орган, що містить раму, ніж, закріплений на двох вертикальних стояках, та торсіон, який відрізняється тим, що ніж складається з трьох частин двох бокових (в основі яких виступи у формі трикутника) та середньої, консольно закріплених на правій і лівій сторонах стояків так, що різальна кромка частин ножа у горизонтальній площині має форму логарифмічної кривої з рівномірним розподілом тиску на ґрунт, а стояки з торсіоном обладнані віброударними механізмами з почергово розміщеними в циліндрах пружинами, двома рухомими і одним нерухомим ударниками та пружними опорами. 2 UA 99400 U 3 UA 99400 U 4 UA 99400 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
