Ґрунтообробний робочий орган

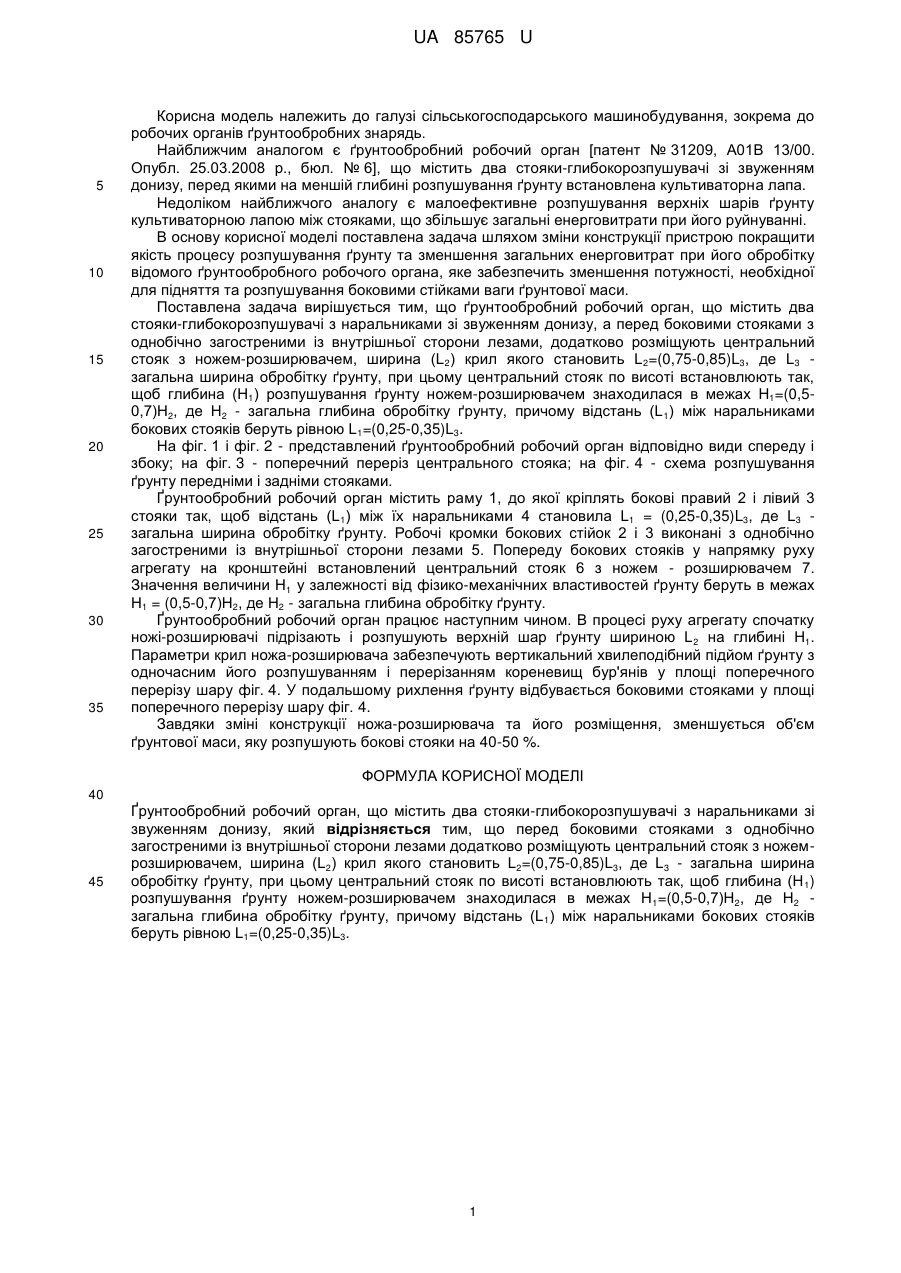

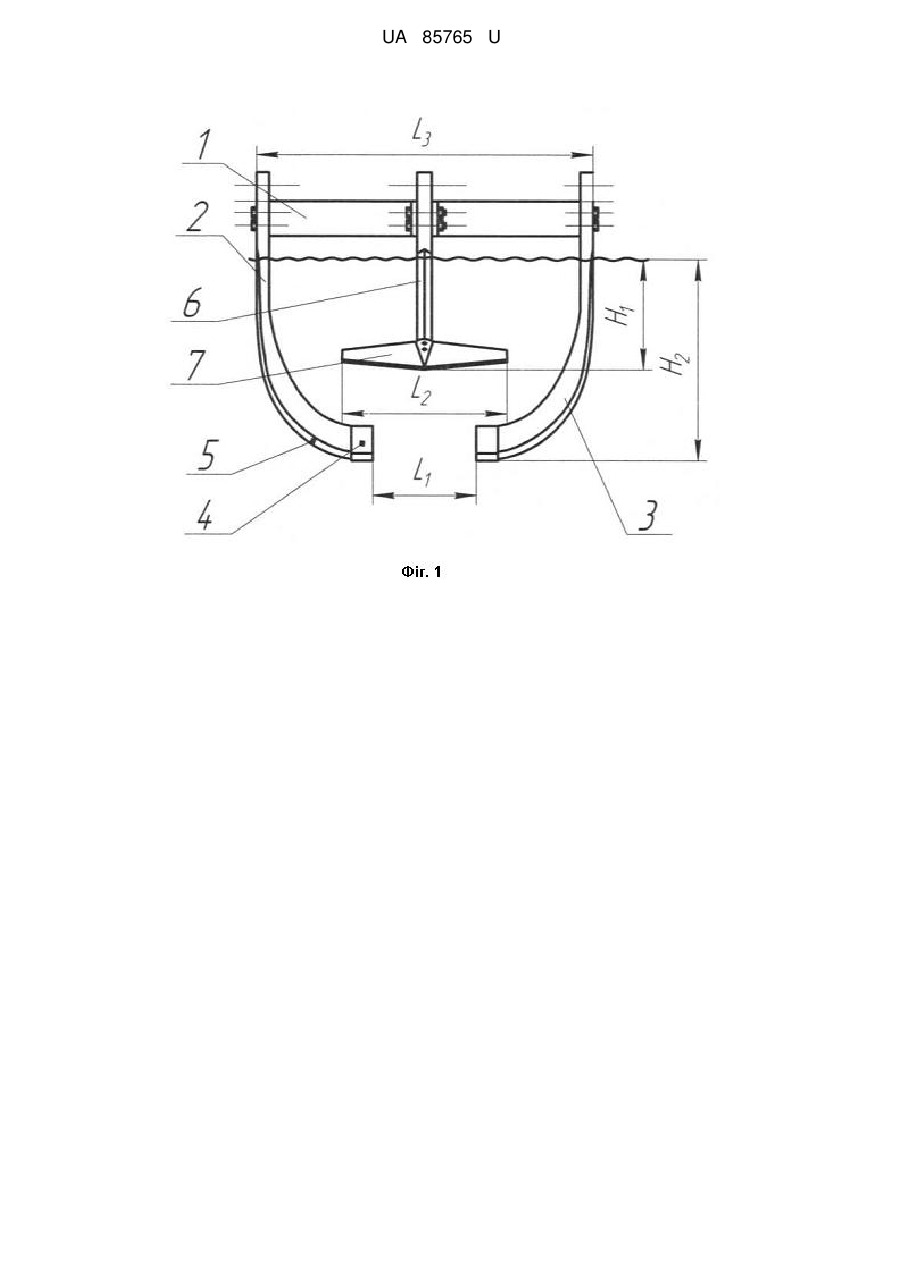

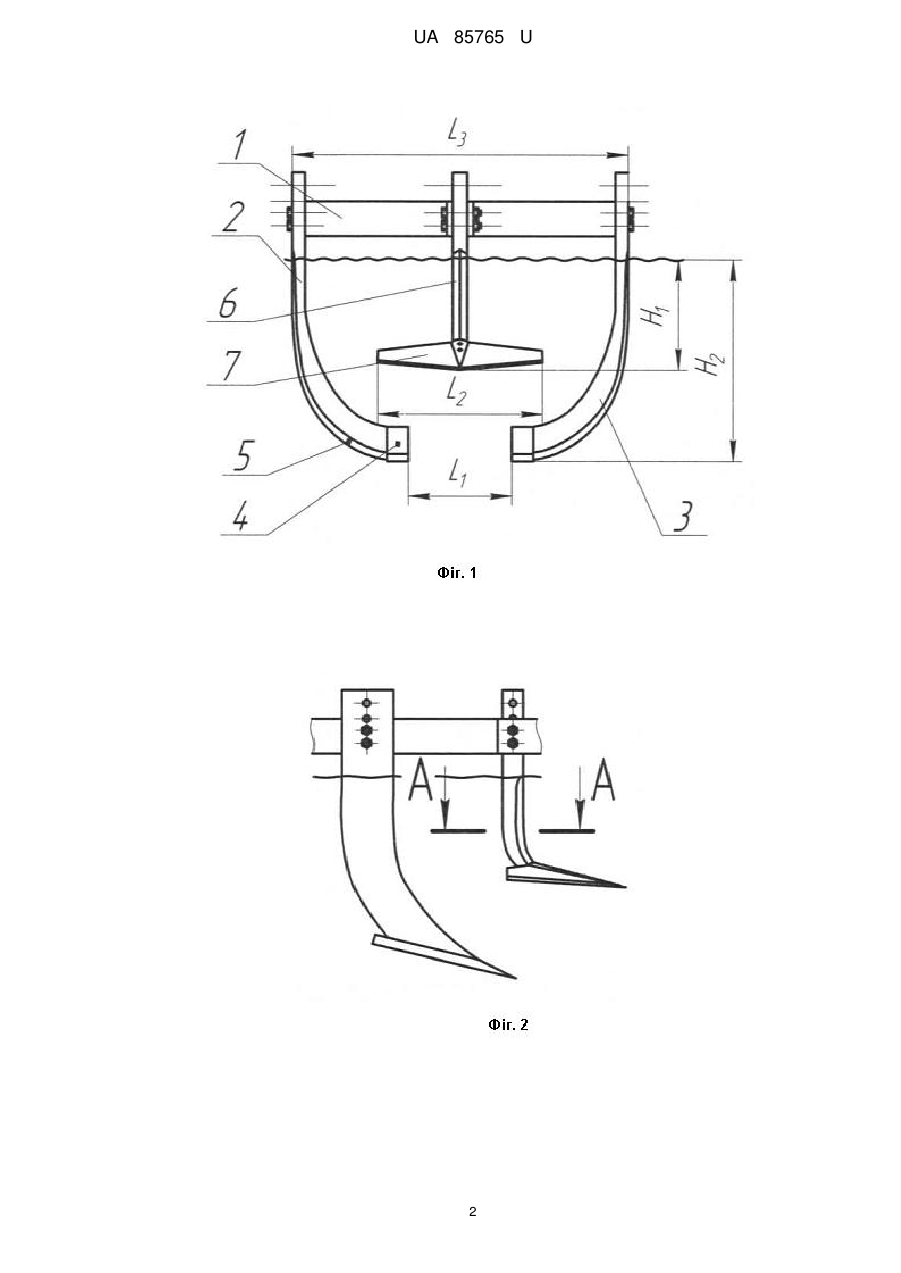

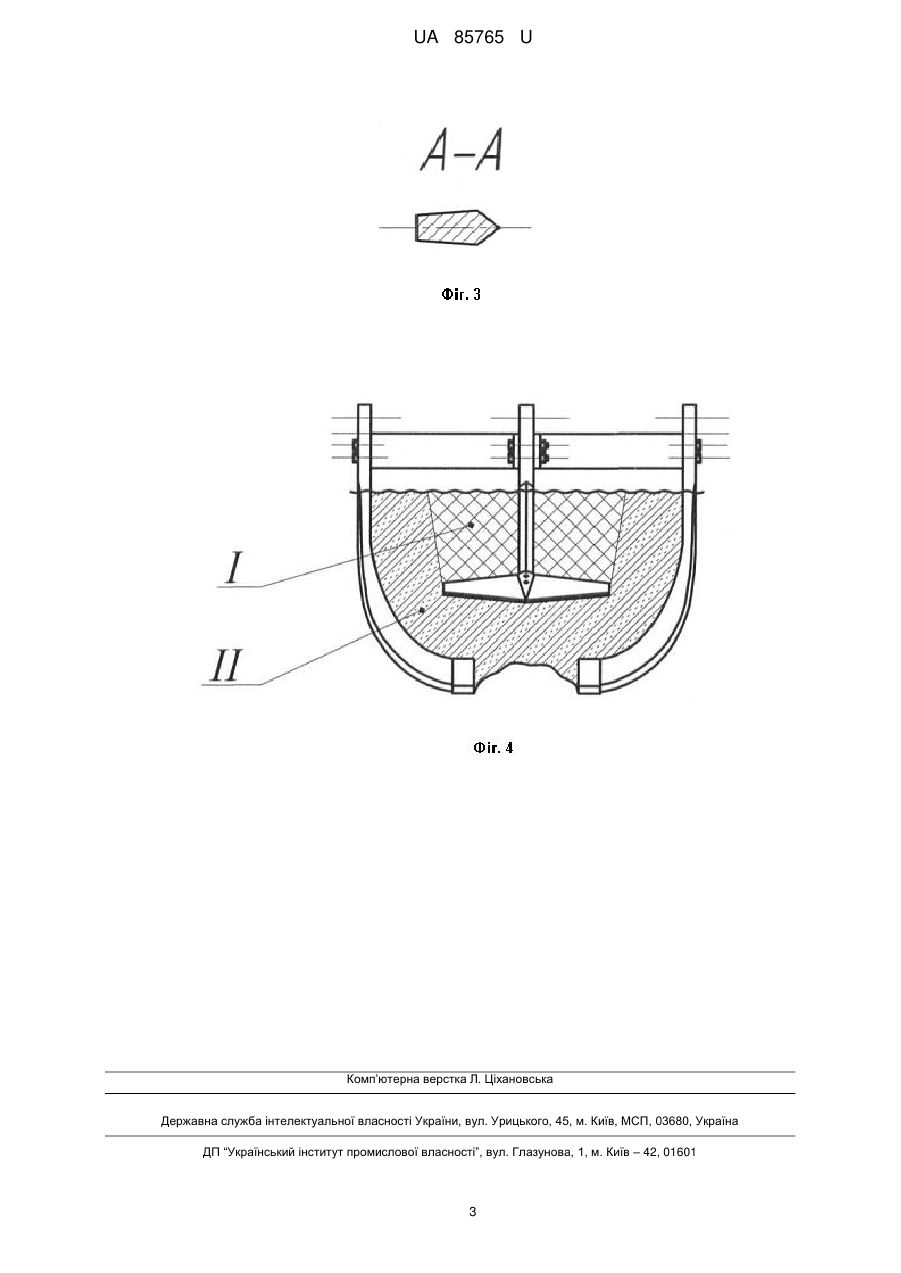

Реферат: Ґрунтообробний робочий орган містить два стояки-глибокорозпушувачі, наральники зі звуженням донизу, бокові стояки, додатковий центральний стояк, додатковий ніж-розширювач. Перед боковими стояками з однобічно загостреними із внутрішньої сторони лезами додатково розміщують центральний стояк з ножем-розширювачем, ширина (L2) крил якого становить L2=(0,75-0,85)L3, глибина (Н1) розпушування ґрунту ножем-розширювачем знаходилася в межах Н1=(0,5-0,7)Н2, відстань (L1) між наральниками бокових стояків беруть рівною L1=(0,25-0,35)L3. UA 85765 U (54) ҐРУНТООБРОБНИЙ РОБОЧИЙ ОРГАН UA 85765 U UA 85765 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до робочих органів ґрунтообробних знарядь. Найближчим аналогом є ґрунтообробний робочий орган [патент № 31209, А01В 13/00. Опубл. 25.03.2008 р., бюл. № 6], що містить два стояки-глибокорозпушувачі зі звуженням донизу, перед якими на меншій глибині розпушування ґрунту встановлена культиваторна лапа. Недоліком найближчого аналогу є малоефективне розпушування верхніх шарів ґрунту культиваторною лапою між стояками, що збільшує загальні енерговитрати при його руйнуванні. В основу корисної моделі поставлена задача шляхом зміни конструкції пристрою покращити якість процесу розпушування ґрунту та зменшення загальних енерговитрат при його обробітку відомого ґрунтообробного робочого органа, яке забезпечить зменшення потужності, необхідної для підняття та розпушування боковими стійками ваги ґрунтової маси. Поставлена задача вирішується тим, що ґрунтообробний робочий орган, що містить два стояки-глибокорозпушувачі з наральниками зі звуженням донизу, а перед боковими стояками з однобічно загостреними із внутрішньої сторони лезами, додатково розміщують центральний стояк з ножем-розширювачем, ширина (L2) крил якого становить L2=(0,75-0,85)L3, де L3 загальна ширина обробітку ґрунту, при цьому центральний стояк по висоті встановлюють так, щоб глибина (Н1) розпушування ґрунту ножем-розширювачем знаходилася в межах Н1=(0,50,7)Н2, де Н2 - загальна глибина обробітку ґрунту, причому відстань (L 1) між наральниками бокових стояків беруть рівною L1=(0,25-0,35)L3. На фіг. 1 і фіг. 2 - представлений ґрунтообробний робочий орган відповідно види спереду і збоку; на фіг. 3 - поперечний переріз центрального стояка; на фіг. 4 - схема розпушування ґрунту передніми і задніми стояками. Ґрунтообробний робочий орган містить раму 1, до якої кріплять бокові правий 2 і лівий 3 стояки так, щоб відстань (L1) між їх наральниками 4 становила L1 = (0,25-0,35)L3, де L3 загальна ширина обробітку ґрунту. Робочі кромки бокових стійок 2 і 3 виконані з однобічно загостреними із внутрішньої сторони лезами 5. Попереду бокових стояків у напрямку руху агрегату на кронштейні встановлений центральний стояк 6 з ножем - розширювачем 7. Значення величини Н1 у залежності від фізико-механічних властивостей ґрунту беруть в межах Н1 = (0,5-0,7)Н2, де Н2 - загальна глибина обробітку ґрунту. Ґрунтообробний робочий орган працює наступним чином. В процесі руху агрегату спочатку ножі-розширювачі підрізають і розпушують верхній шар ґрунту шириною L 2 на глибині Н1. Параметри крил ножа-розширювача забезпечують вертикальний хвилеподібний підйом ґрунту з одночасним його розпушуванням і перерізанням кореневищ бур'янів у площі поперечного перерізу шару фіг. 4. У подальшому рихлення ґрунту відбувається боковими стояками у площі поперечного перерізу шару фіг. 4. Завдяки зміні конструкції ножа-розширювача та його розміщення, зменшується об'єм ґрунтової маси, яку розпушують бокові стояки на 40-50 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Ґрунтообробний робочий орган, що містить два стояки-глибокорозпушувачі з наральниками зі звуженням донизу, який відрізняється тим, що перед боковими стояками з однобічно загостреними із внутрішньої сторони лезами додатково розміщують центральний стояк з ножемрозширювачем, ширина (L2) крил якого становить L2=(0,75-0,85)L3, де L3 - загальна ширина обробітку ґрунту, при цьому центральний стояк по висоті встановлюють так, щоб глибина (Н 1) розпушування ґрунту ножем-розширювачем знаходилася в межах Н1=(0,5-0,7)Н2, де Н2 загальна глибина обробітку ґрунту, причому відстань (L 1) між наральниками бокових стояків беруть рівною L1=(0,25-0,35)L3. 1 UA 85765 U 2 UA 85765 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
