Ємність з мембраною

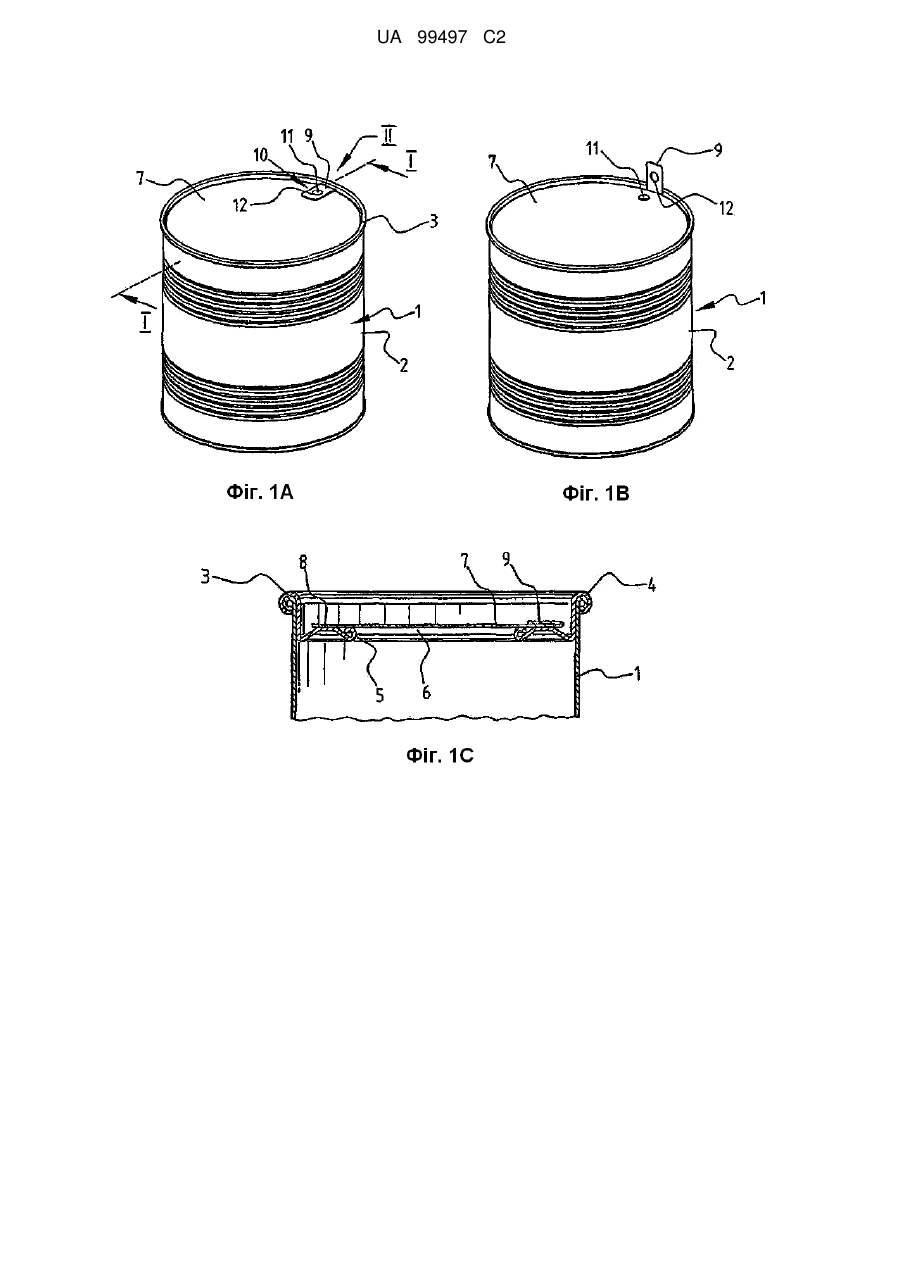

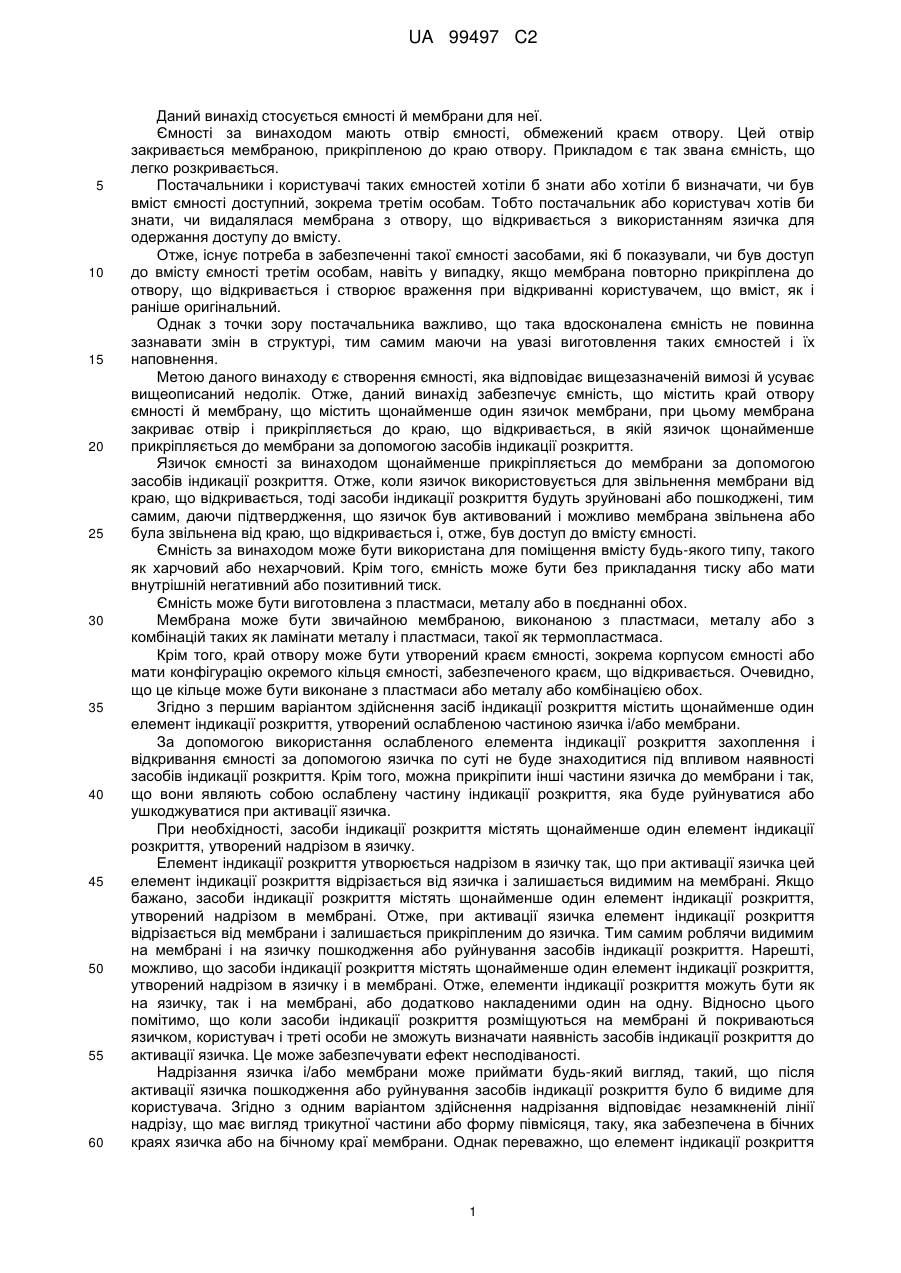

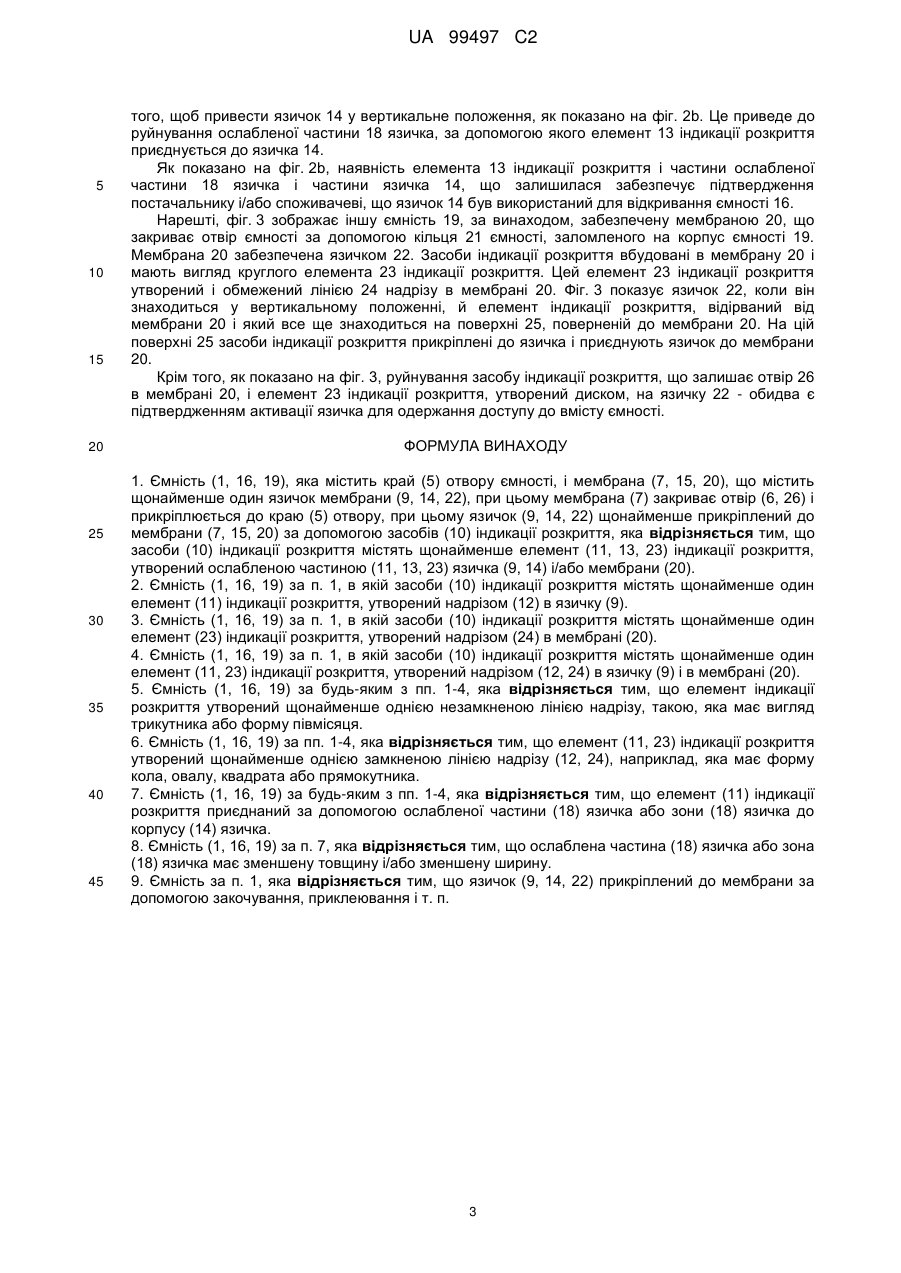

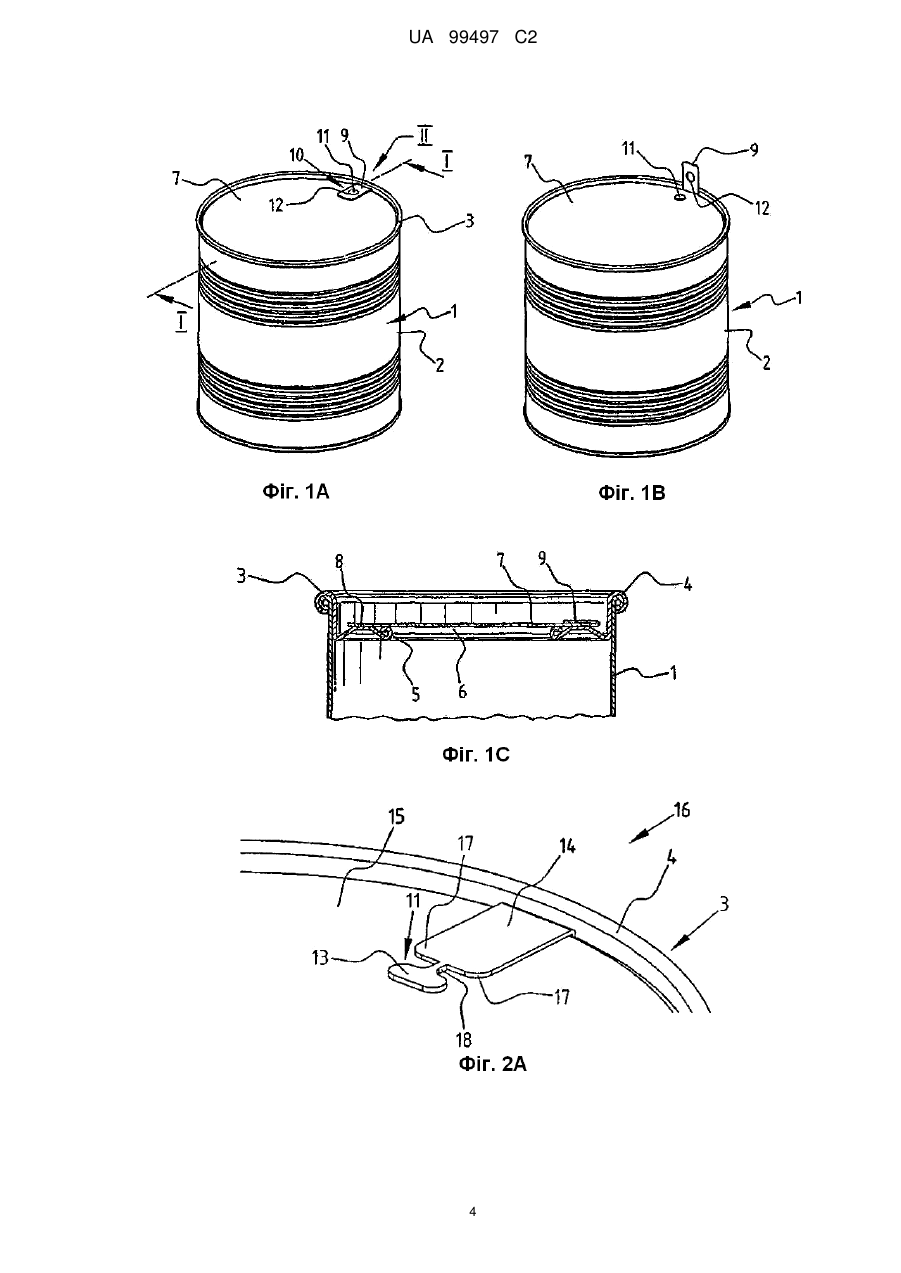

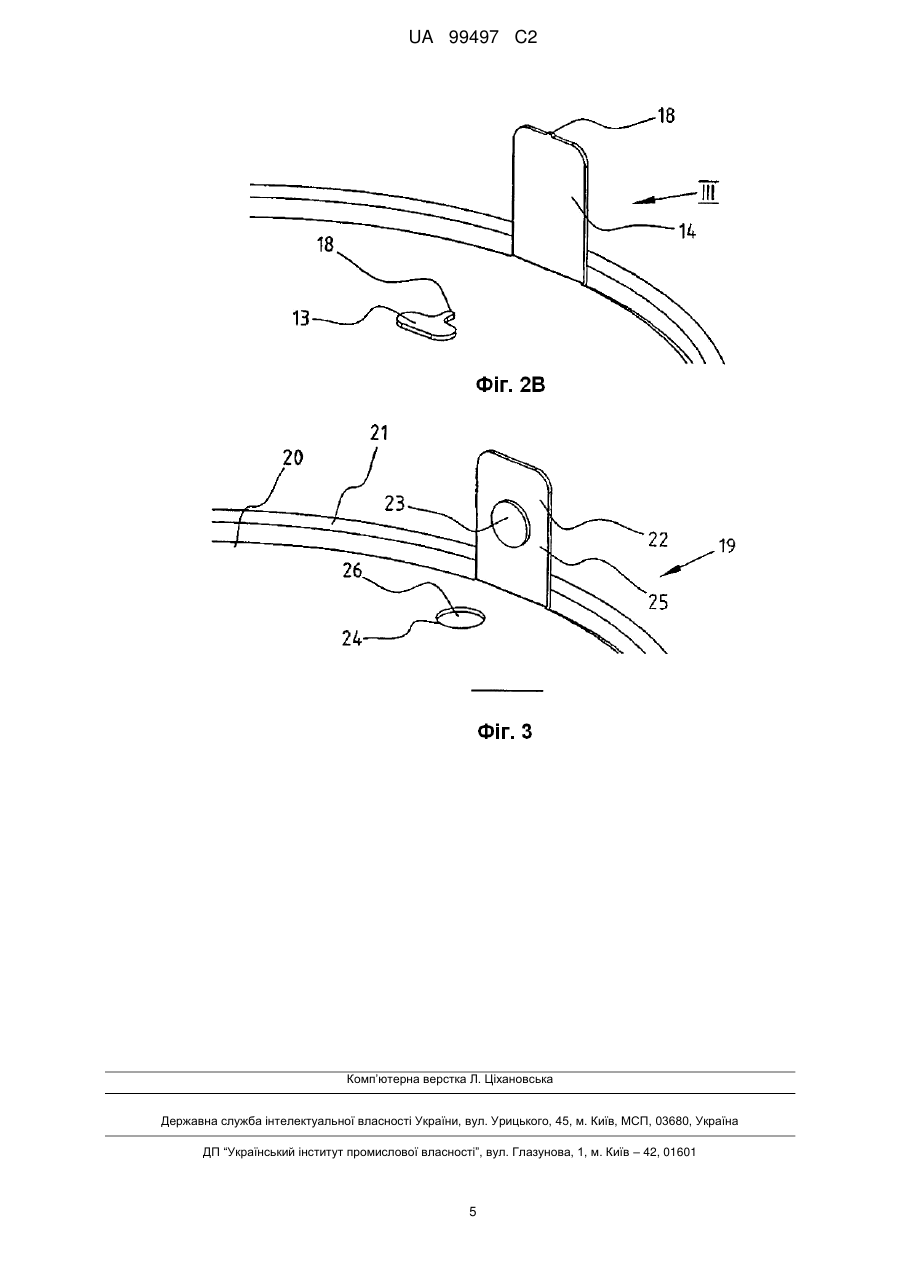

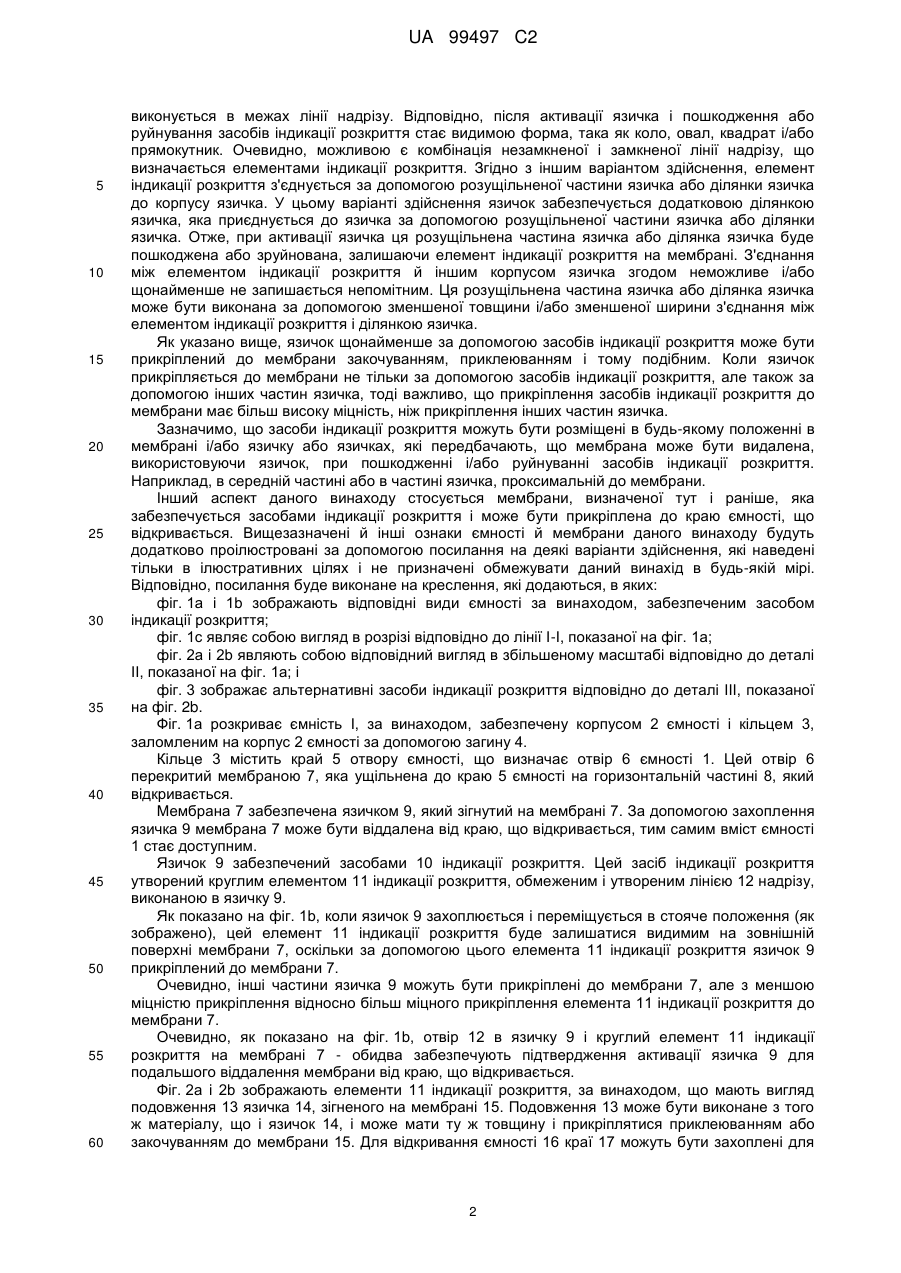

Реферат: Винахід стосується ємності (1), що містить край (5) отвору ємності, й мембрани (7), що містить язичок (9) мембрани, при цьому мембрана (7) закриває отвір (6) і прикріпляється до краю (5), що відкривається, в якій язичок (9) щонайменше прикріпляється до мембрани (7) за допомогою засобів (10) індикації розкриття. UA 99497 C2 (12) UA 99497 C2 UA 99497 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується ємності й мембрани для неї. Ємності за винаходом мають отвір ємності, обмежений краєм отвору. Цей отвір закривається мембраною, прикріпленою до краю отвору. Прикладом є так звана ємність, що легко розкривається. Постачальники і користувачі таких ємностей хотіли б знати або хотіли б визначати, чи був вміст ємності доступний, зокрема третім особам. Тобто постачальник або користувач хотів би знати, чи видалялася мембрана з отвору, що відкривається з використанням язичка для одержання доступу до вмісту. Отже, існує потреба в забезпеченні такої ємності засобами, які б показували, чи був доступ до вмісту ємності третім особам, навіть у випадку, якщо мембрана повторно прикріплена до отвору, що відкривається і створює враження при відкриванні користувачем, що вміст, як і раніше оригінальний. Однак з точки зору постачальника важливо, що така вдосконалена ємність не повинна зазнавати змін в структурі, тим самим маючи на увазі виготовлення таких ємностей і їх наповнення. Метою даного винаходу є створення ємності, яка відповідає вищезазначеній вимозі й усуває вищеописаний недолік. Отже, даний винахід забезпечує ємність, що містить край отвору ємності й мембрану, що містить щонайменше один язичок мембрани, при цьому мембрана закриває отвір і прикріпляється до краю, що відкривається, в якій язичок щонайменше прикріпляється до мембрани за допомогою засобів індикації розкриття. Язичок ємності за винаходом щонайменше прикріпляється до мембрани за допомогою засобів індикації розкриття. Отже, коли язичок використовується для звільнення мембрани від краю, що відкривається, тоді засоби індикації розкриття будуть зруйновані або пошкоджені, тим самим, даючи підтвердження, що язичок був активований і можливо мембрана звільнена або була звільнена від краю, що відкривається і, отже, був доступ до вмісту ємності. Ємність за винаходом може бути використана для поміщення вмісту будь-якого типу, такого як харчовий або нехарчовий. Крім того, ємність може бути без прикладання тиску або мати внутрішній негативний або позитивний тиск. Ємність може бути виготовлена з пластмаси, металу або в поєднанні обох. Мембрана може бути звичайною мембраною, виконаною з пластмаси, металу або з комбінацій таких як ламінати металу і пластмаси, такої як термопластмаса. Крім того, край отвору може бути утворений краєм ємності, зокрема корпусом ємності або мати конфігурацію окремого кільця ємності, забезпеченого краєм, що відкривається. Очевидно, що це кільце може бути виконане з пластмаси або металу або комбінацією обох. Згідно з першим варіантом здійснення засіб індикації розкриття містить щонайменше один елемент індикації розкриття, утворений ослабленою частиною язичка і/або мембрани. За допомогою використання ослабленого елемента індикації розкриття захоплення і відкривання ємності за допомогою язичка по суті не буде знаходитися під впливом наявності засобів індикації розкриття. Крім того, можна прикріпити інші частини язичка до мембрани і так, що вони являють собою ослаблену частину індикації розкриття, яка буде руйнуватися або ушкоджуватися при активації язичка. При необхідності, засоби індикації розкриття містять щонайменше один елемент індикації розкриття, утворений надрізом в язичку. Елемент індикації розкриття утворюється надрізом в язичку так, що при активації язичка цей елемент індикації розкриття відрізається від язичка і залишається видимим на мембрані. Якщо бажано, засоби індикації розкриття містять щонайменше один елемент індикації розкриття, утворений надрізом в мембрані. Отже, при активації язичка елемент індикації розкриття відрізається від мембрани і залишається прикріпленим до язичка. Тим самим роблячи видимим на мембрані і на язичку пошкодження або руйнування засобів індикації розкриття. Нарешті, можливо, що засоби індикації розкриття містять щонайменше один елемент індикації розкриття, утворений надрізом в язичку і в мембрані. Отже, елементи індикації розкриття можуть бути як на язичку, так і на мембрані, або додатково накладеними один на одну. Відносно цього помітимо, що коли засоби індикації розкриття розміщуються на мембрані й покриваються язичком, користувач і треті особи не зможуть визначати наявність засобів індикації розкриття до активації язичка. Це може забезпечувати ефект несподіваності. Надрізання язичка і/або мембрани може приймати будь-який вигляд, такий, що після активації язичка пошкодження або руйнування засобів індикації розкриття було б видиме для користувача. Згідно з одним варіантом здійснення надрізання відповідає незамкненій лінії надрізу, що має вигляд трикутної частини або форму півмісяця, таку, яка забезпечена в бічних краях язичка або на бічному краї мембрани. Однак переважно, що елемент індикації розкриття 1 UA 99497 C2 5 10 15 20 25 30 35 40 45 50 55 60 виконується в межах лінії надрізу. Відповідно, після активації язичка і пошкодження або руйнування засобів індикації розкриття стає видимою форма, така як коло, овал, квадрат і/або прямокутник. Очевидно, можливою є комбінація незамкненої і замкненої лінії надрізу, що визначається елементами індикації розкриття. Згідно з іншим варіантом здійснення, елемент індикації розкриття з'єднується за допомогою розущільненої частини язичка або ділянки язичка до корпусу язичка. У цьому варіанті здійснення язичок забезпечується додатковою ділянкою язичка, яка приєднується до язичка за допомогою розущільненої частини язичка або ділянки язичка. Отже, при активації язичка ця розущільнена частина язичка або ділянка язичка буде пошкоджена або зруйнована, залишаючи елемент індикації розкриття на мембрані. З'єднання між елементом індикації розкриття й іншим корпусом язичка згодом неможливе і/або щонайменше не запишається непомітним. Ця розущільнена частина язичка або ділянка язичка може бути виконана за допомогою зменшеної товщини і/або зменшеної ширини з'єднання між елементом індикації розкриття і ділянкою язичка. Як указано вище, язичок щонайменше за допомогою засобів індикації розкриття може бути прикріплений до мембрани закочуванням, приклеюванням і тому подібним. Коли язичок прикріпляється до мембрани не тільки за допомогою засобів індикації розкриття, але також за допомогою інших частин язичка, тоді важливо, що прикріплення засобів індикації розкриття до мембрани має більш високу міцність, ніж прикріплення інших частин язичка. Зазначимо, що засоби індикації розкриття можуть бути розміщені в будь-якому положенні в мембрані і/або язичку або язичках, які передбачають, що мембрана може бути видалена, використовуючи язичок, при пошкодженні і/або руйнуванні засобів індикації розкриття. Наприклад, в середній частині або в частині язичка, проксимальній до мембрани. Інший аспект даного винаходу стосується мембрани, визначеної тут і раніше, яка забезпечується засобами індикації розкриття і може бути прикріплена до краю ємності, що відкривається. Вищезазначені й інші ознаки ємності й мембрани даного винаходу будуть додатково проілюстровані за допомогою посилання на деякі варіанти здійснення, які наведені тільки в ілюстративних цілях і не призначені обмежувати даний винахід в будь-якій мірі. Відповідно, посилання буде виконане на креслення, які додаються, в яких: фіг. 1a і 1b зображають відповідні види ємності за винаходом, забезпеченим засобом індикації розкриття; фіг. 1с являє собою вигляд в розрізі відповідно до лінії I-І, показаної на фіг. 1а; фіг. 2а і 2b являють собою відповідний вигляд в збільшеному масштабі відповідно до деталі II, показаної на фіг. 1а; і фіг. 3 зображає альтернативні засоби індикації розкриття відповідно до деталі III, показаної на фіг. 2b. Фіг. 1а розкриває ємність І, за винаходом, забезпечену корпусом 2 ємності і кільцем 3, заломленим на корпус 2 ємності за допомогою загину 4. Кільце 3 містить край 5 отвору ємності, що визначає отвір 6 ємності 1. Цей отвір 6 перекритий мембраною 7, яка ущільнена до краю 5 ємності на горизонтальній частині 8, який відкривається. Мембрана 7 забезпечена язичком 9, який зігнутий на мембрані 7. За допомогою захоплення язичка 9 мембрана 7 може бути віддалена від краю, що відкривається, тим самим вміст ємності 1 стає доступним. Язичок 9 забезпечений засобами 10 індикації розкриття. Цей засіб індикації розкриття утворений круглим елементом 11 індикації розкриття, обмеженим і утвореним лінією 12 надрізу, виконаною в язичку 9. Як показано на фіг. 1b, коли язичок 9 захоплюється і переміщується в стояче положення (як зображено), цей елемент 11 індикації розкриття буде залишатися видимим на зовнішній поверхні мембрани 7, оскільки за допомогою цього елемента 11 індикації розкриття язичок 9 прикріплений до мембрани 7. Очевидно,інші частини язичка 9 можуть бути прикріплені до мембрани 7, але з меншою міцністю прикріплення відносно більш міцного прикріплення елемента 11 індикації розкриття до мембрани 7. Очевидно, як показано на фіг. 1b, отвір 12 в язичку 9 і круглий елемент 11 індикації розкриття на мембрані 7 - обидва забезпечують підтвердження активації язичка 9 для подальшого віддалення мембрани від краю, що відкривається. Фіг. 2а і 2b зображають елементи 11 індикації розкриття, за винаходом, що мають вигляд подовження 13 язичка 14, зігненого на мембрані 15. Подовження 13 може бути виконане з того ж матеріалу, що і язичок 14, і може мати ту ж товщину і прикріплятися приклеюванням або закочуванням до мембрани 15. Для відкривання ємності 16 краї 17 можуть бути захоплені для 2 UA 99497 C2 5 10 15 20 25 30 35 40 45 того, щоб привести язичок 14 у вертикальне положення, як показано на фіг. 2b. Це приведе до руйнування ослабленої частини 18 язичка, за допомогою якого елемент 13 індикації розкриття приєднується до язичка 14. Як показано на фіг. 2b, наявність елемента 13 індикації розкриття і частини ослабленої частини 18 язичка і частини язичка 14, що залишилася забезпечує підтвердження постачальнику і/або споживачеві, що язичок 14 був використаний для відкривання ємності 16. Нарешті, фіг. 3 зображає іншу ємність 19, за винаходом, забезпечену мембраною 20, що закриває отвір ємності за допомогою кільця 21 ємності, заломленого на корпус ємності 19. Мембрана 20 забезпечена язичком 22. Засоби індикації розкриття вбудовані в мембрану 20 і мають вигляд круглого елемента 23 індикації розкриття. Цей елемент 23 індикації розкриття утворений і обмежений лінією 24 надрізу в мембрані 20. Фіг. 3 показує язичок 22, коли він знаходиться у вертикальному положенні, й елемент індикації розкриття, відірваний від мембрани 20 і який все ще знаходиться на поверхні 25, поверненій до мембрани 20. На цій поверхні 25 засоби індикації розкриття прикріплені до язичка і приєднують язичок до мембрани 20. Крім того, як показано на фіг. 3, руйнування засобу індикації розкриття, що залишає отвір 26 в мембрані 20, і елемент 23 індикації розкриття, утворений диском, на язичку 22 - обидва є підтвердженням активації язичка для одержання доступу до вмісту ємності. ФОРМУЛА ВИНАХОДУ 1. Ємність (1, 16, 19), яка містить край (5) отвору ємності, і мембрана (7, 15, 20), що містить щонайменше один язичок мембрани (9, 14, 22), при цьому мембрана (7) закриває отвір (6, 26) і прикріплюється до краю (5) отвору, при цьому язичок (9, 14, 22) щонайменше прикріплений до мембрани (7, 15, 20) за допомогою засобів (10) індикації розкриття, яка відрізняється тим, що засоби (10) індикації розкриття містять щонайменше елемент (11, 13, 23) індикації розкриття, утворений ослабленою частиною (11, 13, 23) язичка (9, 14) і/або мембрани (20). 2. Ємність (1, 16, 19) за п. 1, в якій засоби (10) індикації розкриття містять щонайменше один елемент (11) індикації розкриття, утворений надрізом (12) в язичку (9). 3. Ємність (1, 16, 19) за п. 1, в якій засоби (10) індикації розкриття містять щонайменше один елемент (23) індикації розкриття, утворений надрізом (24) в мембрані (20). 4. Ємність (1, 16, 19) за п. 1, в якій засоби (10) індикації розкриття містять щонайменше один елемент (11, 23) індикації розкриття, утворений надрізом (12, 24) в язичку (9) і в мембрані (20). 5. Ємність (1, 16, 19) за будь-яким з пп. 1-4, яка відрізняється тим, що елемент індикації розкриття утворений щонайменше однією незамкненою лінією надрізу, такою, яка має вигляд трикутника або форму півмісяця. 6. Ємність (1, 16, 19) за пп. 1-4, яка відрізняється тим, що елемент (11, 23) індикації розкриття утворений щонайменше однією замкненою лінією надрізу (12, 24), наприклад, яка має форму кола, овалу, квадрата або прямокутника. 7. Ємність (1, 16, 19) за будь-яким з пп. 1-4, яка відрізняється тим, що елемент (11) індикації розкриття приєднаний за допомогою ослабленої частини (18) язичка або зони (18) язичка до корпусу (14) язичка. 8. Ємність (1, 16, 19) за п. 7, яка відрізняється тим, що ослаблена частина (18) язичка або зона (18) язичка має зменшену товщину і/або зменшену ширину. 9. Ємність за п. 1, яка відрізняється тим, що язичок (9, 14, 22) прикріплений до мембрани за допомогою закочування, приклеювання і т. п. 3 UA 99497 C2 4 UA 99497 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
