Комплект панелей підлоги

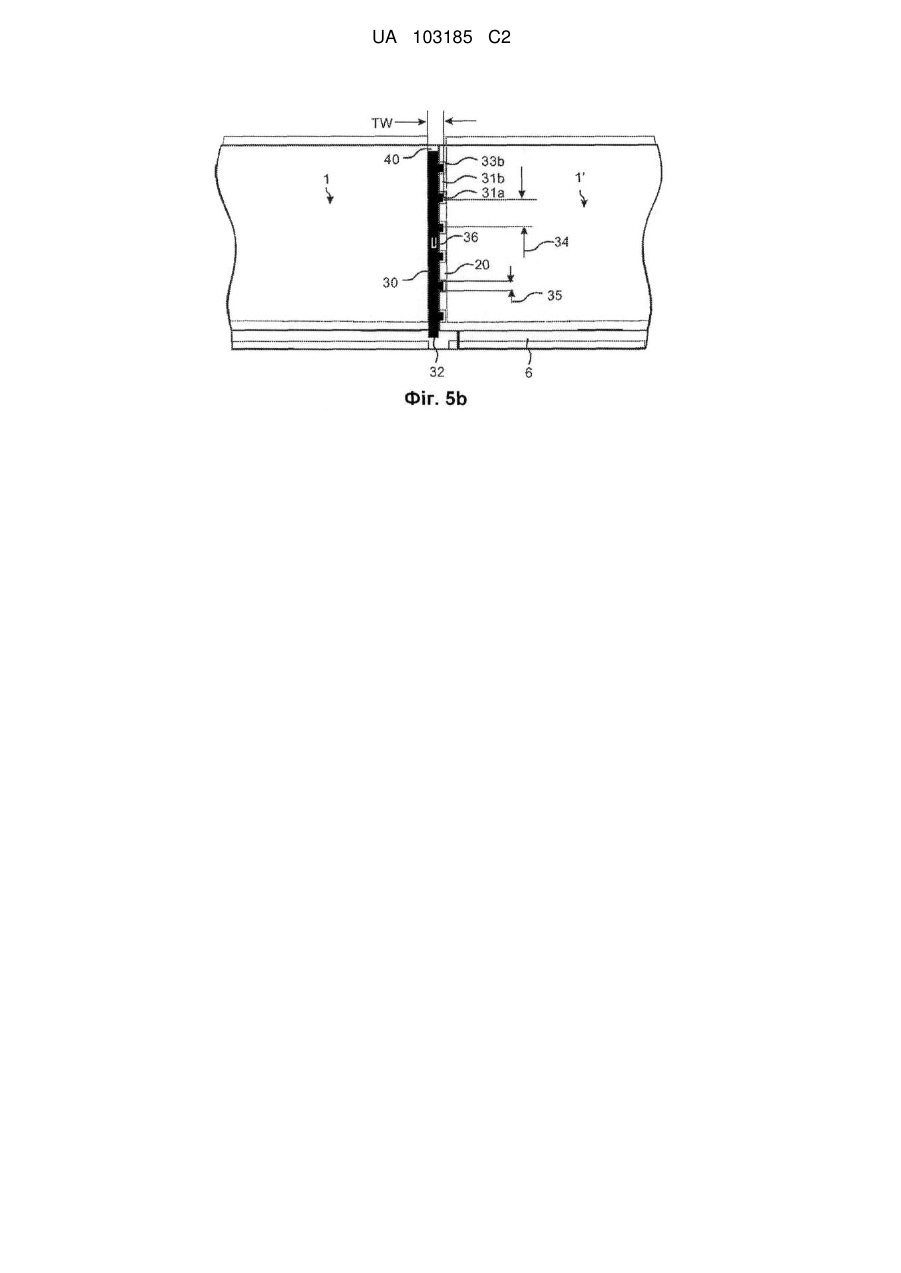

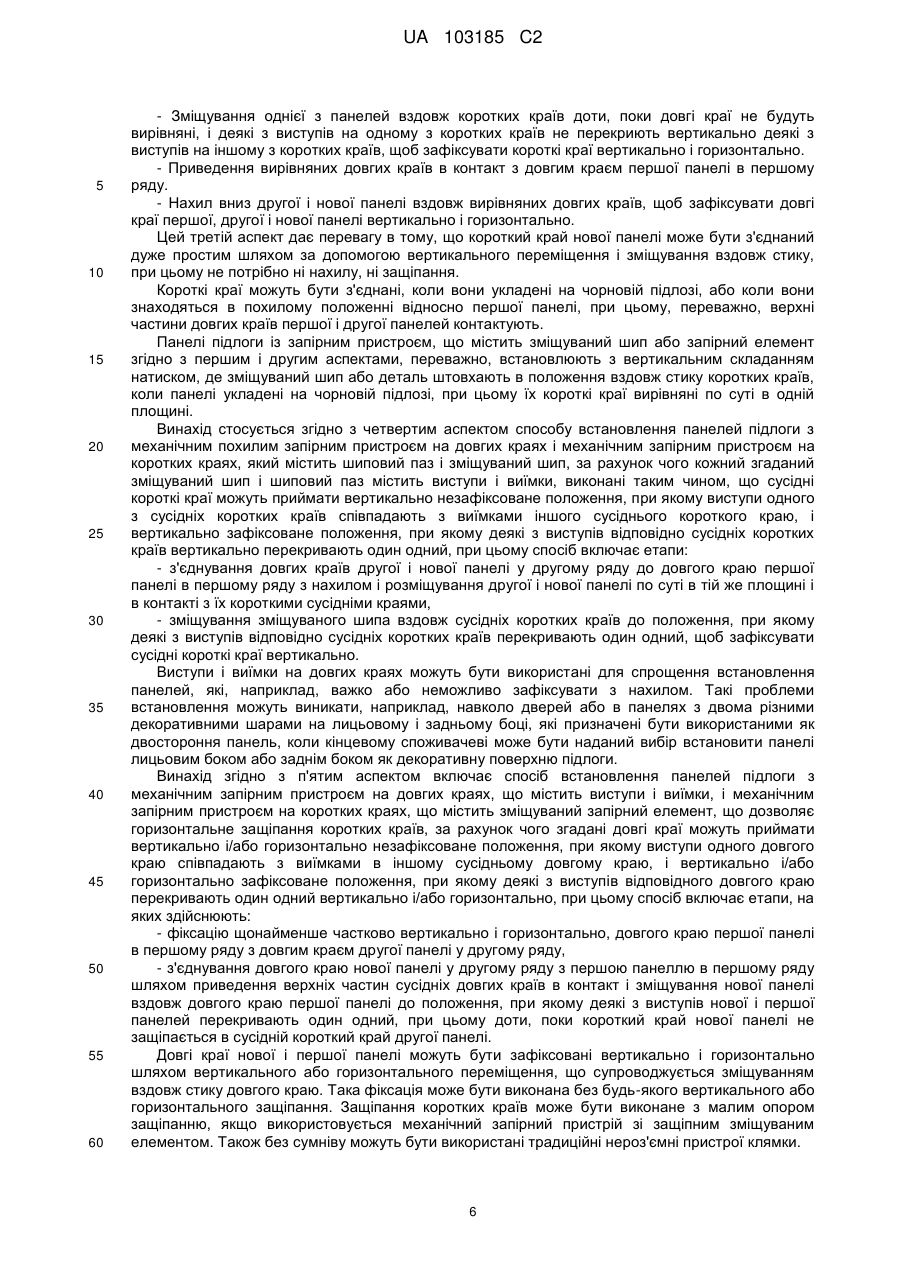

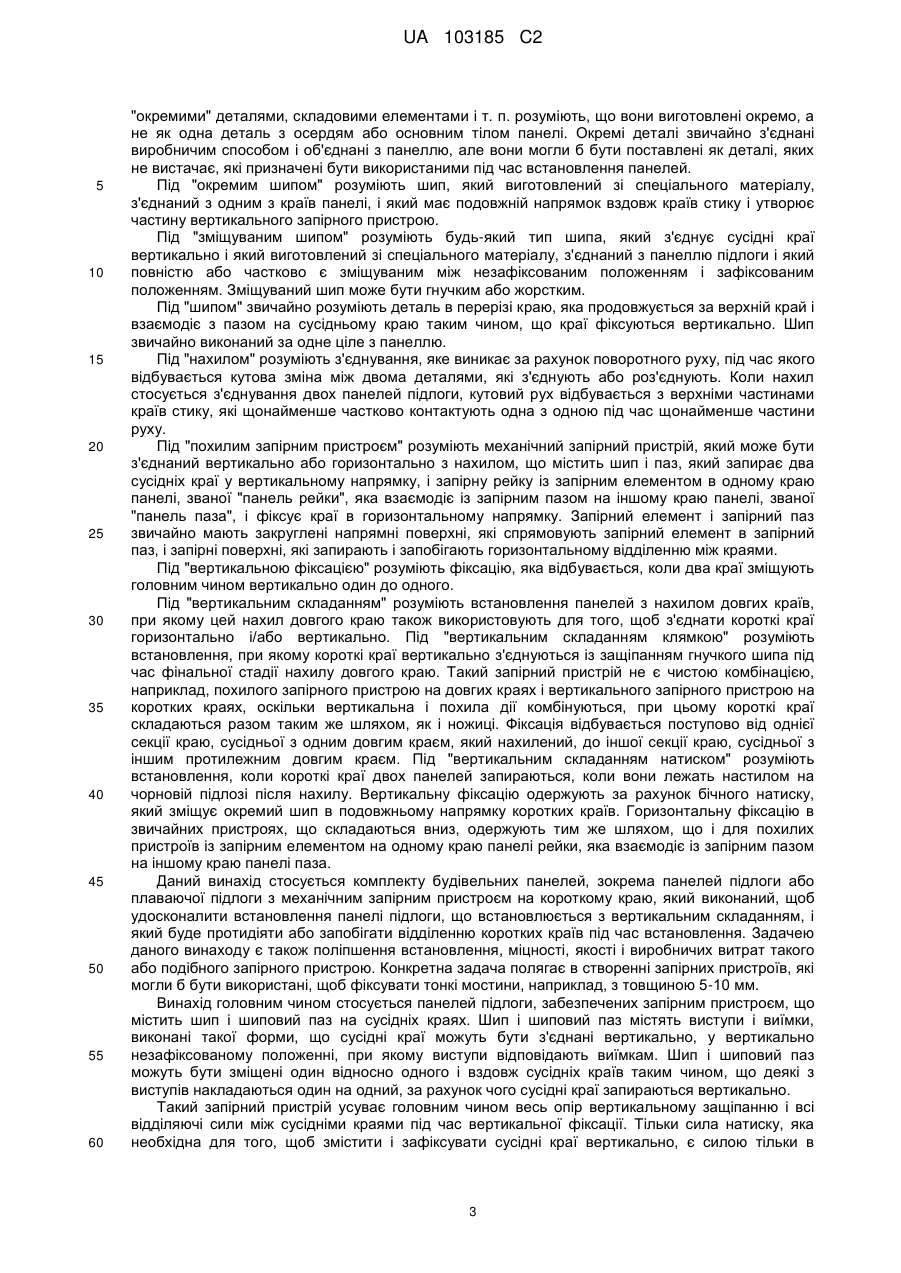

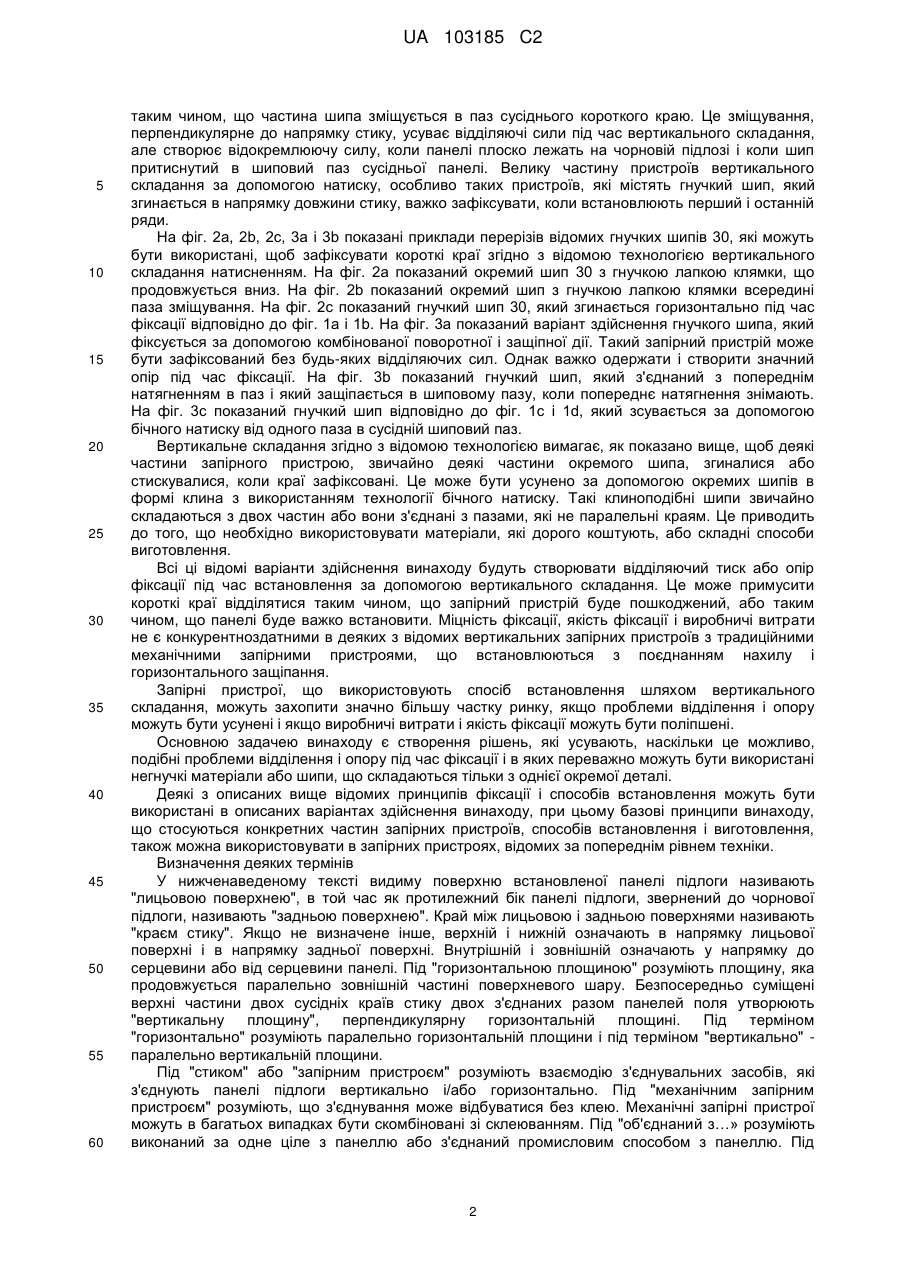

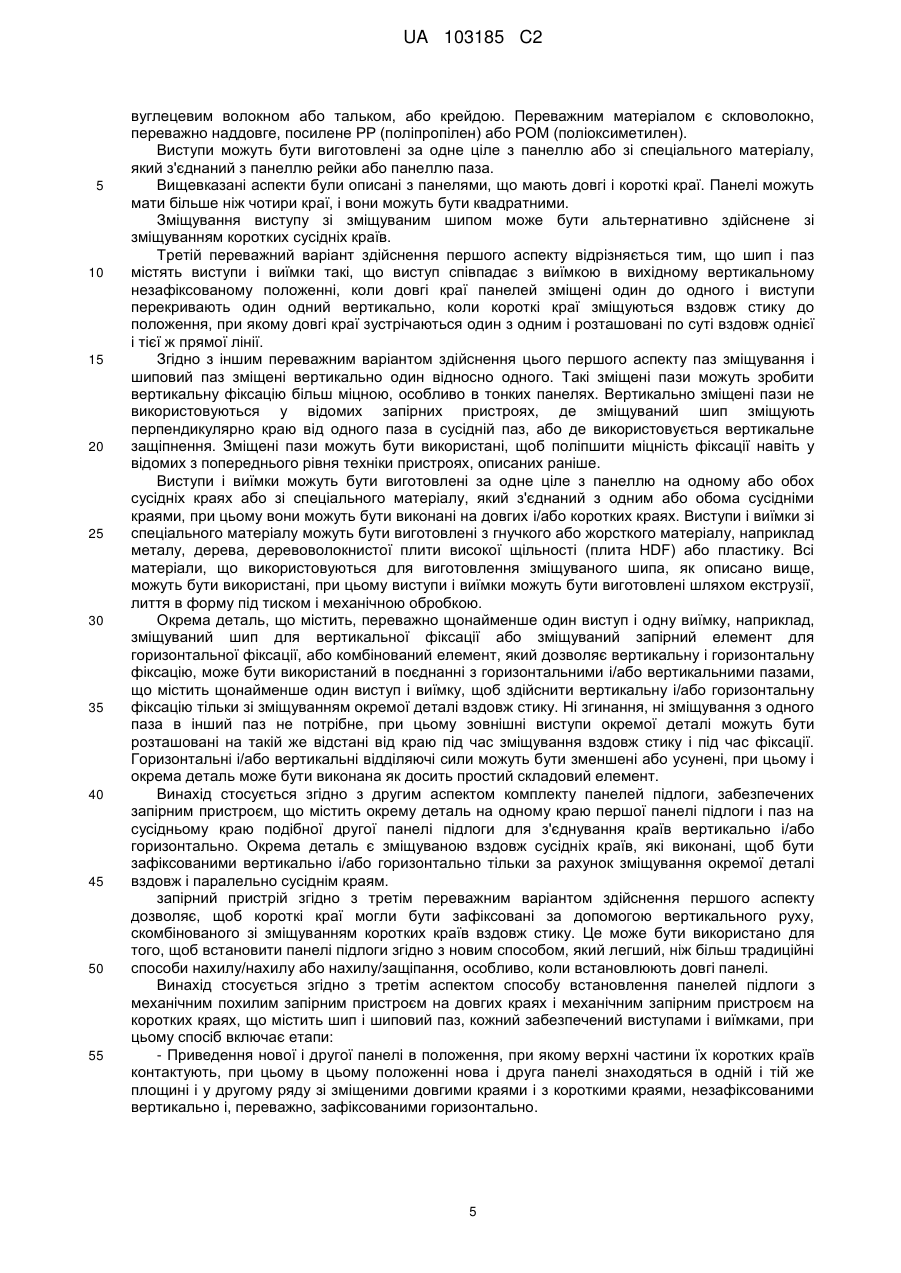

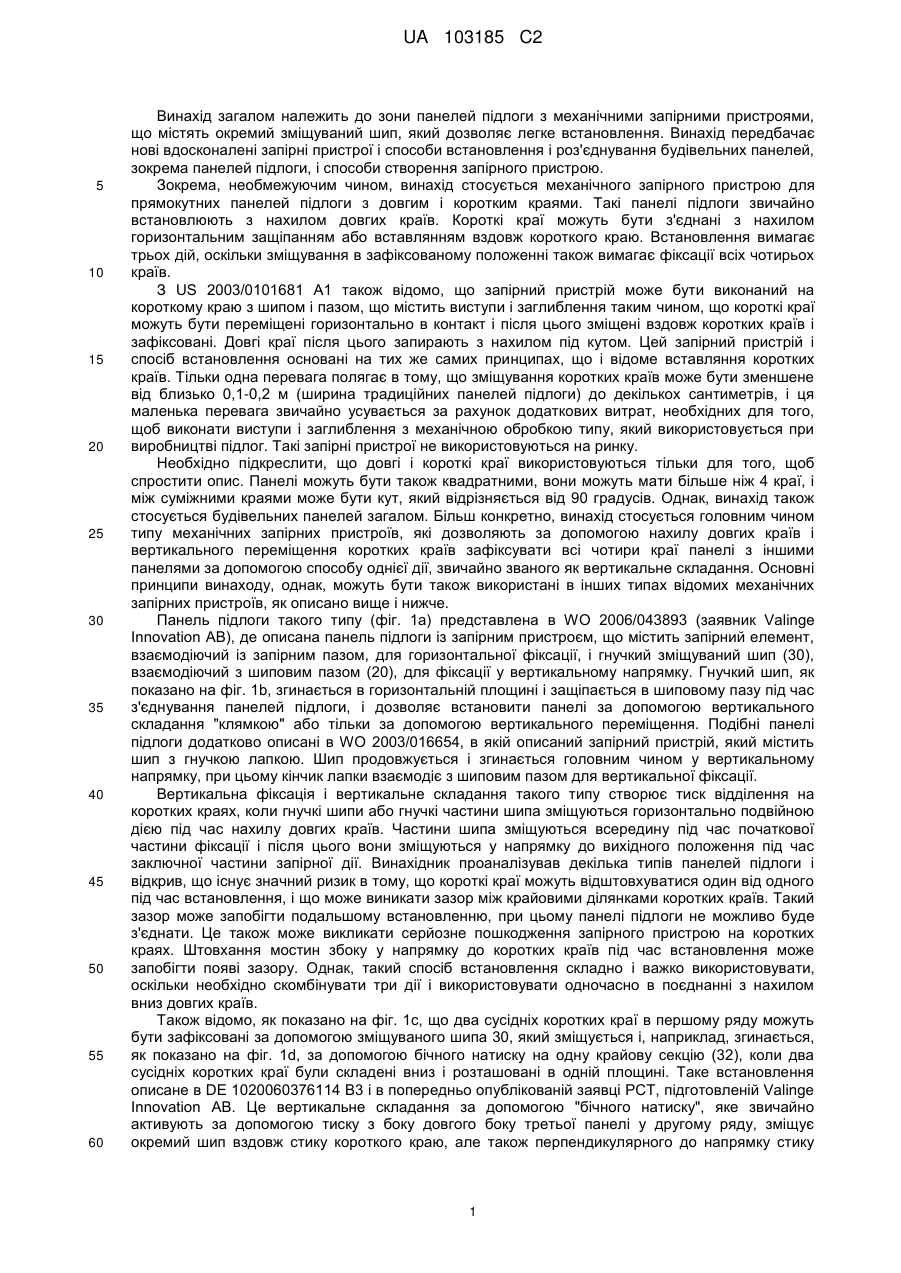

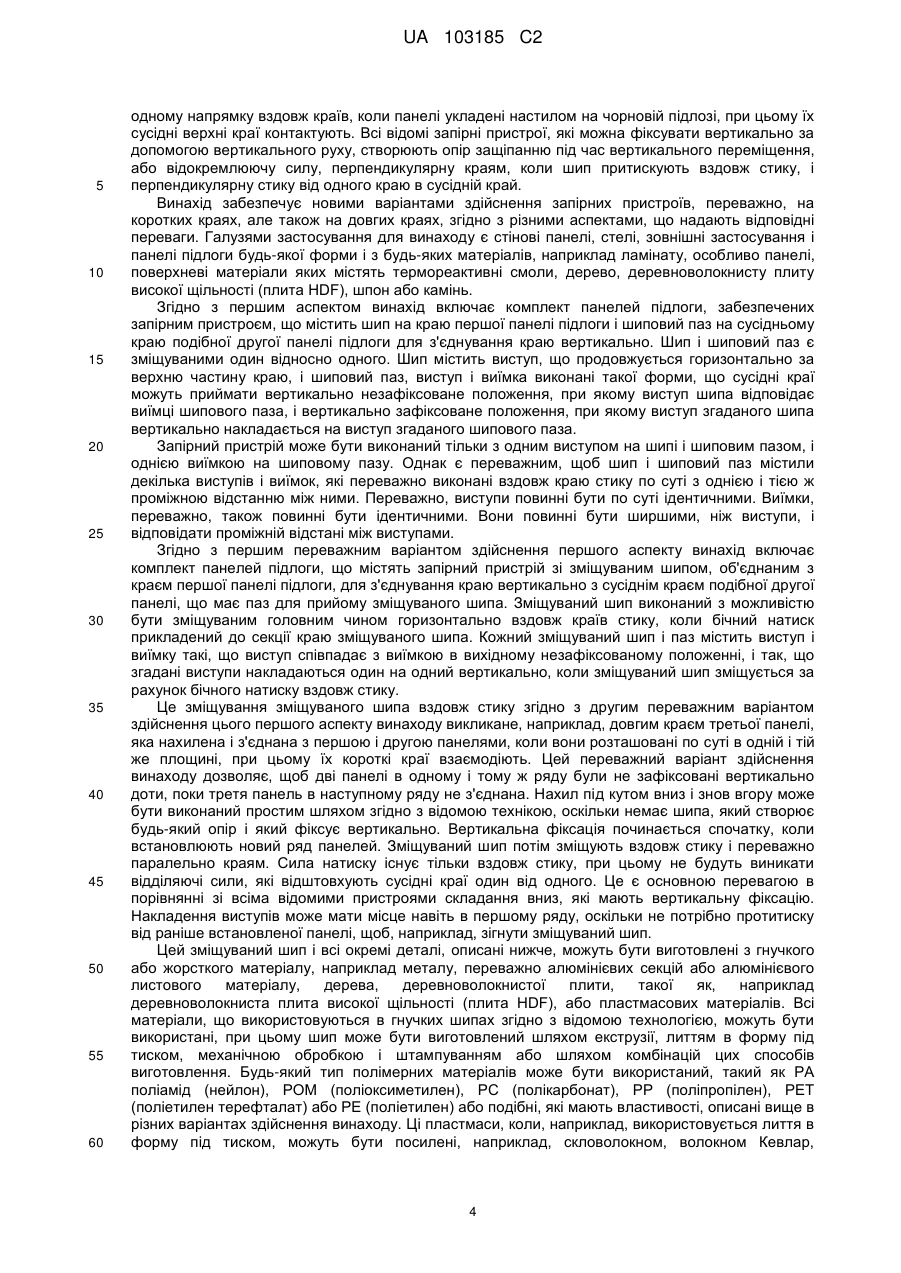

Реферат: Комплект панелей (1, 1') підлоги, забезпечених запірним пристроєм, який містить зміщуваний шип (30) на краю першої панелі підлоги і шиповий паз (20) в сусідньому краю подібної другої панелі підлоги для з'єднування країв вертикально відрізняється тим, що зміщуваний шип (30) і шиповий паз (20) виконані з можливістю зміщування один відносно одного, при цьому зміщуваний шип (30) містить виступ, що продовжується горизонтально за верхню частину краю (31а, 31b), а шиповий паз (20) містить виступ і виїмку (33а, 33b), виконані таким чином, що сусідні краї можуть займати вертикально відкрите положення, коли виступ зміщуваного шипа (30) відповідає виїмці шипового паза (20), і вертикально зафіксоване положення, в якому виступ зміщуваного шипа (30) вертикально перекриває виступ шипового паза (20), причому зміщуваний шип (30) виконаний з можливістю зміщування в пазу (40) зміщування першої панелі. UA 103185 C2 (12) UA 103185 C2 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід загалом належить до зони панелей підлоги з механічними запірними пристроями, що містять окремий зміщуваний шип, який дозволяє легке встановлення. Винахід передбачає нові вдосконалені запірні пристрої і способи встановлення і роз'єднування будівельних панелей, зокрема панелей підлоги, і способи створення запірного пристрою. Зокрема, необмежуючим чином, винахід стосується механічного запірного пристрою для прямокутних панелей підлоги з довгим і коротким краями. Такі панелі підлоги звичайно встановлюють з нахилом довгих країв. Короткі краї можуть бути з'єднані з нахилом горизонтальним защіпанням або вставлянням вздовж короткого краю. Встановлення вимагає трьох дій, оскільки зміщування в зафіксованому положенні також вимагає фіксації всіх чотирьох країв. З US 2003/0101681 А1 також відомо, що запірний пристрій може бути виконаний на короткому краю з шипом і пазом, що містить виступи і заглиблення таким чином, що короткі краї можуть бути переміщені горизонтально в контакт і після цього зміщені вздовж коротких країв і зафіксовані. Довгі краї після цього запирають з нахилом під кутом. Цей запірний пристрій і спосіб встановлення основані на тих же самих принципах, що і відоме вставляння коротких країв. Тільки одна перевага полягає в тому, що зміщування коротких країв може бути зменшене від близько 0,1-0,2 м (ширина традиційних панелей підлоги) до декількох сантиметрів, і ця маленька перевага звичайно усувається за рахунок додаткових витрат, необхідних для того, щоб виконати виступи і заглиблення з механічною обробкою типу, який використовується при виробництві підлог. Такі запірні пристрої не використовуються на ринку. Необхідно підкреслити, що довгі і короткі краї використовуються тільки для того, щоб спростити опис. Панелі можуть бути також квадратними, вони можуть мати більше ніж 4 краї, і між суміжними краями може бути кут, який відрізняється від 90 градусів. Однак, винахід також стосується будівельних панелей загалом. Більш конкретно, винахід стосується головним чином типу механічних запірних пристроїв, які дозволяють за допомогою нахилу довгих країв і вертикального переміщення коротких країв зафіксувати всі чотири краї панелі з іншими панелями за допомогою способу однієї дії, звичайно званого як вертикальне складання. Основні принципи винаходу, однак, можуть бути також використані в інших типах відомих механічних запірних пристроїв, як описано вище і нижче. Панель підлоги такого типу (фіг. 1а) представлена в WO 2006/043893 (заявник Valinge Innovation AB), де описана панель підлоги із запірним пристроєм, що містить запірний елемент, взаємодіючий із запірним пазом, для горизонтальної фіксації, і гнучкий зміщуваний шип (30), взаємодіючий з шиповим пазом (20), для фіксації у вертикальному напрямку. Гнучкий шип, як показано на фіг. 1b, згинається в горизонтальній площині і защіпається в шиповому пазу під час з'єднування панелей підлоги, і дозволяє встановити панелі за допомогою вертикального складання "клямкою" або тільки за допомогою вертикального переміщення. Подібні панелі підлоги додатково описані в WO 2003/016654, в якій описаний запірний пристрій, який містить шип з гнучкою лапкою. Шип продовжується і згинається головним чином у вертикальному напрямку, при цьому кінчик лапки взаємодіє з шиповим пазом для вертикальної фіксації. Вертикальна фіксація і вертикальне складання такого типу створює тиск відділення на коротких краях, коли гнучкі шипи або гнучкі частини шипа зміщуються горизонтально подвійною дією під час нахилу довгих країв. Частини шипа зміщуються всередину під час початкової частини фіксації і після цього вони зміщуються у напрямку до вихідного положення під час заключної частини запірної дії. Винахідник проаналізував декілька типів панелей підлоги і відкрив, що існує значний ризик в тому, що короткі краї можуть відштовхуватися один від одного під час встановлення, і що може виникати зазор між крайовими ділянками коротких країв. Такий зазор може запобігти подальшому встановленню, при цьому панелі підлоги не можливо буде з'єднати. Це також може викликати серйозне пошкодження запірного пристрою на коротких краях. Штовхання мостин збоку у напрямку до коротких країв під час встановлення може запобігти появі зазору. Однак, такий спосіб встановлення складно і важко використовувати, оскільки необхідно скомбінувати три дії і використовувати одночасно в поєднанні з нахилом вниз довгих країв. Також відомо, як показано на фіг. 1с, що два сусідніх коротких краї в першому ряду можуть бути зафіксовані за допомогою зміщуваного шипа 30, який зміщується і, наприклад, згинається, як показано на фіг. 1d, за допомогою бічного натиску на одну крайову секцію (32), коли два сусідніх коротких краї були складені вниз і розташовані в одній площині. Таке встановлення описане в DE 1020060376114 B3 і в попередньо опублікованій заявці РСТ, підготовленій Valinge Innovation AB. Це вертикальне складання за допомогою "бічного натиску", яке звичайно активують за допомогою тиску з боку довгого боку третьої панелі у другому ряду, зміщує окремий шип вздовж стику короткого краю, але також перпендикулярного до напрямку стику 1 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 таким чином, що частина шипа зміщується в паз сусіднього короткого краю. Це зміщування, перпендикулярне до напрямку стику, усуває відділяючі сили під час вертикального складання, але створює відокремлюючу силу, коли панелі плоско лежать на чорновій підлозі і коли шип притиснутий в шиповий паз сусідньої панелі. Велику частину пристроїв вертикального складання за допомогою натиску, особливо таких пристроїв, які містять гнучкий шип, який згинається в напрямку довжини стику, важко зафіксувати, коли встановлюють перший і останній ряди. На фіг. 2а, 2b, 2c, 3а і 3b показані приклади перерізів відомих гнучких шипів 30, які можуть бути використані, щоб зафіксувати короткі краї згідно з відомою технологією вертикального складання натисненням. На фіг. 2а показаний окремий шип 30 з гнучкою лапкою клямки, що продовжується вниз. На фіг. 2b показаний окремий шип з гнучкою лапкою клямки всередині паза зміщування. На фіг. 2с показаний гнучкий шип 30, який згинається горизонтально під час фіксації відповідно до фіг. 1а і 1b. На фіг. 3а показаний варіант здійснення гнучкого шипа, який фіксується за допомогою комбінованої поворотної і защіпної дії. Такий запірний пристрій може бути зафіксований без будь-яких відділяючих сил. Однак важко одержати і створити значний опір під час фіксації. На фіг. 3b показаний гнучкий шип, який з'єднаний з попереднім натягненням в паз і який защіпається в шиповому пазу, коли попереднє натягнення знімають. На фіг. 3с показаний гнучкий шип відповідно до фіг. 1c і 1d, який зсувається за допомогою бічного натиску від одного паза в сусідній шиповий паз. Вертикальне складання згідно з відомою технологією вимагає, як показано вище, щоб деякі частини запірного пристрою, звичайно деякі частини окремого шипа, згиналися або стискувалися, коли краї зафіксовані. Це може бути усунено за допомогою окремих шипів в формі клина з використанням технології бічного натиску. Такі клиноподібні шипи звичайно складаються з двох частин або вони з'єднані з пазами, які не паралельні краям. Це приводить до того, що необхідно використовувати матеріали, які дорого коштують, або складні способи виготовлення. Всі ці відомі варіанти здійснення винаходу будуть створювати відділяючий тиск або опір фіксації під час встановлення за допомогою вертикального складання. Це може примусити короткі краї відділятися таким чином, що запірний пристрій буде пошкоджений, або таким чином, що панелі буде важко встановити. Міцність фіксації, якість фіксації і виробничі витрати не є конкурентноздатними в деяких з відомих вертикальних запірних пристроїв з традиційними механічними запірними пристроями, що встановлюються з поєднанням нахилу і горизонтального защіпання. Запірні пристрої, що використовують спосіб встановлення шляхом вертикального складання, можуть захопити значно більшу частку ринку, якщо проблеми відділення і опору можуть бути усунені і якщо виробничі витрати і якість фіксації можуть бути поліпшені. Основною задачею винаходу є створення рішень, які усувають, наскільки це можливо, подібні проблеми відділення і опору під час фіксації і в яких переважно можуть бути використані негнучкі матеріали або шипи, що складаються тільки з однієї окремої деталі. Деякі з описаних вище відомих принципів фіксації і способів встановлення можуть бути використані в описаних варіантах здійснення винаходу, при цьому базові принципи винаходу, що стосуються конкретних частин запірних пристроїв, способів встановлення і виготовлення, також можна використовувати в запірних пристроях, відомих за попереднім рівнем техніки. Визначення деяких термінів У нижченаведеному тексті видиму поверхню встановленої панелі підлоги називають "лицьовою поверхнею", в той час як протилежний бік панелі підлоги, звернений до чорнової підлоги, називають "задньою поверхнею". Край між лицьовою і задньою поверхнями називають "краєм стику". Якщо не визначене інше, верхній і нижній означають в напрямку лицьової поверхні і в напрямку задньої поверхні. Внутрішній і зовнішній означають у напрямку до серцевини або від серцевини панелі. Під "горизонтальною площиною" розуміють площину, яка продовжується паралельно зовнішній частині поверхневого шару. Безпосередньо суміщені верхні частини двох сусідніх країв стику двох з'єднаних разом панелей поля утворюють "вертикальну площину", перпендикулярну горизонтальній площині. Під терміном "горизонтально" розуміють паралельно горизонтальній площини і під терміном "вертикально" паралельно вертикальній площини. Під "стиком" або "запірним пристроєм" розуміють взаємодію з'єднувальних засобів, які з'єднують панелі підлоги вертикально і/або горизонтально. Під "механічним запірним пристроєм" розуміють, що з'єднування може відбуватися без клею. Механічні запірні пристрої можуть в багатьох випадках бути скомбіновані зі склеюванням. Під "об'єднаний з…» розуміють виконаний за одне ціле з панеллю або з'єднаний промисловим способом з панеллю. Під 2 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 "окремими" деталями, складовими елементами і т. п. розуміють, що вони виготовлені окремо, а не як одна деталь з осердям або основним тілом панелі. Окремі деталі звичайно з'єднані виробничим способом і об'єднані з панеллю, але вони могли б бути поставлені як деталі, яких не вистачає, які призначені бути використаними під час встановлення панелей. Під "окремим шипом" розуміють шип, який виготовлений зі спеціального матеріалу, з'єднаний з одним з країв панелі, і який має подовжній напрямок вздовж країв стику і утворює частину вертикального запірного пристрою. Під "зміщуваним шипом" розуміють будь-який тип шипа, який з'єднує сусідні краї вертикально і який виготовлений зі спеціального матеріалу, з'єднаний з панеллю підлоги і який повністю або частково є зміщуваним між незафіксованим положенням і зафіксованим положенням. Зміщуваний шип може бути гнучким або жорстким. Під "шипом" звичайно розуміють деталь в перерізі краю, яка продовжується за верхній край і взаємодіє з пазом на сусідньому краю таким чином, що краї фіксуються вертикально. Шип звичайно виконаний за одне ціле з панеллю. Під "нахилом" розуміють з'єднування, яке виникає за рахунок поворотного руху, під час якого відбувається кутова зміна між двома деталями, які з'єднують або роз'єднують. Коли нахил стосується з'єднування двох панелей підлоги, кутовий рух відбувається з верхніми частинами країв стику, які щонайменше частково контактують одна з одною під час щонайменше частини руху. Під "похилим запірним пристроєм" розуміють механічний запірний пристрій, який може бути з'єднаний вертикально або горизонтально з нахилом, що містить шип і паз, який запирає два сусідніх краї у вертикальному напрямку, і запірну рейку із запірним елементом в одному краю панелі, званої "панель рейки", яка взаємодіє із запірним пазом на іншому краю панелі, званої "панель паза", і фіксує краї в горизонтальному напрямку. Запірний елемент і запірний паз звичайно мають закруглені напрямні поверхні, які спрямовують запірний елемент в запірний паз, і запірні поверхні, які запирають і запобігають горизонтальному відділенню між краями. Під "вертикальною фіксацією" розуміють фіксацію, яка відбувається, коли два краї зміщують головним чином вертикально один до одного. Під "вертикальним складанням" розуміють встановлення панелей з нахилом довгих країв, при якому цей нахил довгого краю також використовують для того, щоб з'єднати короткі краї горизонтально і/або вертикально. Під "вертикальним складанням клямкою" розуміють встановлення, при якому короткі краї вертикально з'єднуються із защіпанням гнучкого шипа під час фінальної стадії нахилу довгого краю. Такий запірний пристрій не є чистою комбінацією, наприклад, похилого запірного пристрою на довгих краях і вертикального запірного пристрою на коротких краях, оскільки вертикальна і похила дії комбінуються, при цьому короткі краї складаються разом таким же шляхом, як і ножиці. Фіксація відбувається поступово від однієї секції краю, сусідньої з одним довгим краєм, який нахилений, до іншої секції краю, сусідньої з іншим протилежним довгим краєм. Під "вертикальним складанням натиском" розуміють встановлення, коли короткі краї двох панелей запираються, коли вони лежать настилом на чорновій підлозі після нахилу. Вертикальну фіксацію одержують за рахунок бічного натиску, який зміщує окремий шип в подовжньому напрямку коротких країв. Горизонтальну фіксацію в звичайних пристроях, що складаються вниз, одержують тим же шляхом, що і для похилих пристроїв із запірним елементом на одному краю панелі рейки, яка взаємодіє із запірним пазом на іншому краю панелі паза. Даний винахід стосується комплекту будівельних панелей, зокрема панелей підлоги або плаваючої підлоги з механічним запірним пристроєм на короткому краю, який виконаний, щоб удосконалити встановлення панелі підлоги, що встановлюється з вертикальним складанням, і який буде протидіяти або запобігати відділенню коротких країв під час встановлення. Задачею даного винаходу є також поліпшення встановлення, міцності, якості і виробничих витрат такого або подібного запірного пристрою. Конкретна задача полягає в створенні запірних пристроїв, які могли б бути використані, щоб фіксувати тонкі мостини, наприклад, з товщиною 5-10 мм. Винахід головним чином стосується панелей підлоги, забезпечених запірним пристроєм, що містить шип і шиповий паз на сусідніх краях. Шип і шиповий паз містять виступи і виїмки, виконані такої форми, що сусідні краї можуть бути з'єднані вертикально, у вертикально незафіксованому положенні, при якому виступи відповідають виїмкам. Шип і шиповий паз можуть бути зміщені один відносно одного і вздовж сусідніх країв таким чином, що деякі з виступів накладаються один на одний, за рахунок чого сусідні краї запираються вертикально. Такий запірний пристрій усуває головним чином весь опір вертикальному защіпанню і всі відділяючі сили між сусідніми краями під час вертикальної фіксації. Тільки сила натиску, яка необхідна для того, щоб змістити і зафіксувати сусідні краї вертикально, є силою тільки в 3 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 одному напрямку вздовж країв, коли панелі укладені настилом на чорновій підлозі, при цьому їх сусідні верхні краї контактують. Всі відомі запірні пристрої, які можна фіксувати вертикально за допомогою вертикального руху, створюють опір защіпанню під час вертикального переміщення, або відокремлюючу силу, перпендикулярну краям, коли шип притискують вздовж стику, і перпендикулярну стику від одного краю в сусідній край. Винахід забезпечує новими варіантами здійснення запірних пристроїв, переважно, на коротких краях, але також на довгих краях, згідно з різними аспектами, що надають відповідні переваги. Галузями застосування для винаходу є стінові панелі, стелі, зовнішні застосування і панелі підлоги будь-якої форми і з будь-яких матеріалів, наприклад ламінату, особливо панелі, поверхневі матеріали яких містять термореактивні смоли, дерево, деревноволокнисту плиту високої щільності (плита HDF), шпон або камінь. Згідно з першим аспектом винахід включає комплект панелей підлоги, забезпечених запірним пристроєм, що містить шип на краю першої панелі підлоги і шиповий паз на сусідньому краю подібної другої панелі підлоги для з'єднування краю вертикально. Шип і шиповий паз є зміщуваними один відносно одного. Шип містить виступ, що продовжується горизонтально за верхню частину краю, і шиповий паз, виступ і виїмка виконані такої форми, що сусідні краї можуть приймати вертикально незафіксоване положення, при якому виступ шипа відповідає виїмці шипового паза, і вертикально зафіксоване положення, при якому виступ згаданого шипа вертикально накладається на виступ згаданого шипового паза. Запірний пристрій може бути виконаний тільки з одним виступом на шипі і шиповим пазом, і однією виїмкою на шиповому пазу. Однак є переважним, щоб шип і шиповий паз містили декілька виступів і виїмок, які переважно виконані вздовж краю стику по суті з однією і тією ж проміжною відстанню між ними.Переважно, виступи повинні бути по суті ідентичними. Виїмки, переважно, також повинні бути ідентичними. Вони повинні бути ширшими, ніж виступи, і відповідати проміжній відстані між виступами. Згідно з першим переважним варіантом здійснення першого аспекту винахід включає комплект панелей підлоги, що містять запірний пристрій зі зміщуваним шипом, об'єднаним з краєм першої панелі підлоги, для з'єднування краю вертикально з сусіднім краєм подібної другої панелі, що має паз для прийому зміщуваного шипа. Зміщуваний шип виконаний з можливістю бути зміщуваним головним чином горизонтально вздовж країв стику, коли бічний натиск прикладений до секції краю зміщуваного шипа. Кожний зміщуваний шип і паз містить виступ і виїмку такі, що виступ співпадає з виїмкою в вихідному незафіксованому положенні, і так, що згадані виступи накладаються один на одний вертикально, коли зміщуваний шип зміщується за рахунок бічного натиску вздовж стику. Це зміщування зміщуваного шипа вздовж стику згідно з другим переважним варіантом здійснення цього першого аспекту винаходу викликане, наприклад, довгим краєм третьої панелі, яка нахилена і з'єднана з першою і другою панелями, коли вони розташовані по суті в одній і тій же площині, при цьому їх короткі краї взаємодіють. Цей переважний варіант здійснення винаходу дозволяє, щоб дві панелі в одному і тому ж ряду були не зафіксовані вертикально доти, поки третя панель в наступному ряду не з'єднана. Нахил під кутом вниз і знов вгору може бути виконаний простим шляхом згідно з відомою технікою, оскільки немає шипа, який створює будь-який опір і який фіксує вертикально. Вертикальна фіксація починається спочатку, коли встановлюють новий ряд панелей. Зміщуваний шип потім зміщують вздовж стику і переважно паралельно краям. Сила натиску існує тільки вздовж стику, при цьому не будуть виникати відділяючі сили, які відштовхують сусідні краї один від одного. Це є основною перевагою в порівнянні зі всіма відомими пристроями складання вниз, які мають вертикальну фіксацію. Накладення виступів може мати місце навіть в першому ряду, оскільки не потрібно протитиску від раніше встановленої панелі, щоб, наприклад, зігнути зміщуваний шип. Цей зміщуваний шип і всі окремі деталі, описані нижче, можуть бути виготовлені з гнучкого або жорсткого матеріалу, наприклад металу, переважно алюмінієвих секцій або алюмінієвого листового матеріалу, дерева, деревноволокнистої плити, такої як, наприклад деревноволокниста плита високої щільності (плита HDF), або пластмасових матеріалів. Всі матеріали, що використовуються в гнучких шипах згідно з відомою технологією, можуть бути використані, при цьому шип може бути виготовлений шляхом екструзії, литтям в форму під тиском, механічною обробкою і штампуванням або шляхом комбінацій цих способів виготовлення. Будь-який тип полімерних матеріалів може бути використаний, такий як PA поліамід (нейлон), POM (поліоксиметилен), PC (полікарбонат), PP (поліпропілен), PET (поліетилен терефталат) або PE (поліетилен) або подібні, які мають властивості, описані вище в різних варіантах здійснення винаходу. Ці пластмаси, коли, наприклад, використовується лиття в форму під тиском, можуть бути посилені, наприклад, скловолокном, волокном Кевлар, 4 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 вуглецевим волокном або тальком, або крейдою. Переважним матеріалом є скловолокно, переважно наддовге, посилене PP (поліпропілен) або POM (поліоксиметилен). Виступи можуть бути виготовлені за одне ціле з панеллю або зі спеціального матеріалу, який з'єднаний з панеллю рейки або панеллю паза. Вищевказані аспекти були описані з панелями, що мають довгі і короткі краї. Панелі можуть мати більше ніж чотири краї, і вони можуть бути квадратними. Зміщування виступу зі зміщуваним шипом може бути альтернативно здійснене зі зміщуванням коротких сусідніх країв. Третій переважний варіант здійснення першого аспекту відрізняється тим, що шип і паз містять виступи і виїмки такі, що виступ співпадає з виїмкою в вихідному вертикальному незафіксованому положенні, коли довгі краї панелей зміщені один до одного і виступи перекривають один одний вертикально, коли короткі краї зміщуються вздовж стику до положення, при якому довгі краї зустрічаються один з одним і розташовані по суті вздовж однієї і тієї ж прямої лінії. Згідно з іншим переважним варіантом здійснення цього першого аспекту паз зміщування і шиповий паз зміщені вертикально один відносно одного. Такі зміщені пази можуть зробити вертикальну фіксацію більш міцною, особливо в тонких панелях. Вертикально зміщені пази не використовуються у відомих запірних пристроях, де зміщуваний шип зміщують перпендикулярно краю від одного паза в сусідній паз, або де використовується вертикальне защіпнення. Зміщені пази можуть бути використані, щоб поліпшити міцність фіксації навіть у відомих з попереднього рівня техніки пристроях, описаних раніше. Виступи і виїмки можуть бути виготовлені за одне ціле з панеллю на одному або обох сусідніх краях або зі спеціального матеріалу, який з'єднаний з одним або обома сусідніми краями, при цьому вони можуть бути виконані на довгих і/або коротких краях. Виступи і виїмки зі спеціального матеріалу можуть бути виготовлені з гнучкого або жорсткого матеріалу, наприклад металу, дерева, деревоволокнистої плити високої щільності (плита HDF) або пластику. Всі матеріали, що використовуються для виготовлення зміщуваного шипа, як описано вище, можуть бути використані, при цьому виступи і виїмки можуть бути виготовлені шляхом екструзії, лиття в форму під тиском і механічною обробкою. Окрема деталь, що містить, переважно щонайменше один виступ і одну виїмку, наприклад, зміщуваний шип для вертикальної фіксації або зміщуваний запірний елемент для горизонтальної фіксації, або комбінований елемент, який дозволяє вертикальну і горизонтальну фіксацію, може бути використаний в поєднанні з горизонтальними і/або вертикальними пазами, що містить щонайменше один виступ і виїмку, щоб здійснити вертикальну і/або горизонтальну фіксацію тільки зі зміщуванням окремої деталі вздовж стику. Ні згинання, ні зміщування з одного паза в інший паз не потрібне, при цьому зовнішні виступи окремої деталі можуть бути розташовані на такій же відстані від краю під час зміщування вздовж стику і під час фіксації. Горизонтальні і/або вертикальні відділяючі сили можуть бути зменшені або усунені, при цьому і окрема деталь може бути виконана як досить простий складовий елемент. Винахід стосується згідно з другим аспектом комплекту панелей підлоги, забезпечених запірним пристроєм, що містить окрему деталь на одному краю першої панелі підлоги і паз на сусідньому краю подібної другої панелі підлоги для з'єднування країв вертикально і/або горизонтально. Окрема деталь є зміщуваною вздовж сусідніх країв, які виконані, щоб бути зафіксованими вертикально і/або горизонтально тільки за рахунок зміщування окремої деталі вздовж і паралельно сусіднім краям. запірний пристрій згідно з третім переважним варіантом здійснення першого аспекту дозволяє, щоб короткі краї могли бути зафіксовані за допомогою вертикального руху, скомбінованого зі зміщуванням коротких країв вздовж стику. Це може бути використано для того, щоб встановити панелі підлоги згідно з новим способом, який легший, ніж більш традиційні способи нахилу/нахилу або нахилу/защіпання, особливо, коли встановлюють довгі панелі. Винахід стосується згідно з третім аспектом способу встановлення панелей підлоги з механічним похилим запірним пристроєм на довгих краях і механічним запірним пристроєм на коротких краях, що містить шип і шиповий паз, кожний забезпечений виступами і виїмками, при цьому спосіб включає етапи: - Приведення нової і другої панелі в положення, при якому верхні частини їх коротких країв контактують, при цьому в цьому положенні нова і друга панелі знаходяться в одній і тій же площині і у другому ряду зі зміщеними довгими краями і з короткими краями, незафіксованими вертикально і, переважно, зафіксованими горизонтально. 5 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 - Зміщування однієї з панелей вздовж коротких країв доти, поки довгі краї не будуть вирівняні, і деякі з виступів на одному з коротких країв не перекриють вертикально деякі з виступів на іншому з коротких країв, щоб зафіксувати короткі краї вертикально і горизонтально. - Приведення вирівняних довгих країв в контакт з довгим краєм першої панелі в першому ряду. - Нахил вниз другої і нової панелі вздовж вирівняних довгих країв, щоб зафіксувати довгі краї першої, другої і нової панелі вертикально і горизонтально. Цей третій аспект дає перевагу в тому, що короткий край нової панелі може бути з'єднаний дуже простим шляхом за допомогою вертикального переміщення і зміщування вздовж стику, при цьому не потрібно ні нахилу, ні защіпання. Короткі краї можуть бути з'єднані, коли вони укладені на чорновій підлозі, або коли вони знаходяться в похилому положенні відносно першої панелі, при цьому, переважно, верхні частини довгих країв першої і другої панелей контактують. Панелі підлоги із запірним пристроєм, що містить зміщуваний шип або запірний елемент згідно з першим і другим аспектами, переважно, встановлюють з вертикальним складанням натиском, де зміщуваний шип або деталь штовхають в положення вздовж стику коротких країв, коли панелі укладені на чорновій підлозі, при цьому їх короткі краї вирівняні по суті в одній площині. Винахід стосується згідно з четвертим аспектом способу встановлення панелей підлоги з механічним похилим запірним пристроєм на довгих краях і механічним запірним пристроєм на коротких краях, який містить шиповий паз і зміщуваний шип, за рахунок чого кожний згаданий зміщуваний шип і шиповий паз містить виступи і виїмки, виконані таким чином, що сусідні короткі краї можуть приймати вертикально незафіксоване положення, при якому виступи одного з сусідніх коротких країв співпадають з виїмками іншого сусіднього короткого краю, і вертикально зафіксоване положення, при якому деякі з виступів відповідно сусідніх коротких країв вертикально перекривають один одний, при цьому спосіб включає етапи: - з'єднування довгих країв другої і нової панелі у другому ряду до довгого краю першої панелі в першому ряду з нахилом і розміщування другої і нової панелі по суті в тій же площині і в контакті з їх короткими сусідніми краями, - зміщування зміщуваного шипа вздовж сусідніх коротких країв до положення, при якому деякі з виступів відповідно сусідніх коротких країв перекривають один одний, щоб зафіксувати сусідні короткі краї вертикально. Виступи і виїмки на довгих краях можуть бути використані для спрощення встановлення панелей, які, наприклад, важко або неможливо зафіксувати з нахилом. Такі проблеми встановлення можуть виникати, наприклад, навколо дверей або в панелях з двома різними декоративними шарами на лицьовому і задньому боці, які призначені бути використаними як двостороння панель, коли кінцевому споживачеві може бути наданий вибір встановити панелі лицьовим боком або заднім боком як декоративну поверхню підлоги. Винахід згідно з п'ятим аспектом включає спосіб встановлення панелей підлоги з механічним запірним пристроєм на довгих краях, що містить виступи і виїмки, і механічним запірним пристроєм на коротких краях, що містить зміщуваний запірний елемент, що дозволяє горизонтальне защіпання коротких країв, за рахунок чого згадані довгі краї можуть приймати вертикально і/або горизонтально незафіксоване положення, при якому виступи одного довгого краю співпадають з виїмками в іншому сусідньому довгому краю, і вертикально і/або горизонтально зафіксоване положення, при якому деякі з виступів відповідного довгого краю перекривають один одний вертикально і/або горизонтально, при цьому спосіб включає етапи, на яких здійснюють: - фіксацію щонайменше частково вертикально і горизонтально, довгого краю першої панелі в першому ряду з довгим краєм другої панелі у другому ряду, - з'єднування довгого краю нової панелі у другому ряду з першою панеллю в першому ряду шляхом приведення верхніх частин сусідніх довгих країв в контакт і зміщування нової панелі вздовж довгого краю першої панелі до положення, при якому деякі з виступів нової і першої панелей перекривають один одний, при цьому доти, поки короткий край нової панелі не защіпається в сусідній короткий край другої панелі. Довгі краї нової і першої панелі можуть бути зафіксовані вертикально і горизонтально шляхом вертикального або горизонтального переміщення, що супроводжується зміщуванням вздовж стику довгого краю. Така фіксація може бути виконана без будь-якого вертикального або горизонтального защіпання. Защіпання коротких країв може бути виконане з малим опором защіпанню, якщо використовується механічний запірний пристрій зі защіпним зміщуваним елементом. Також без сумніву можуть бути використані традиційні нероз'ємні пристрої клямки. 6 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 Короткі краї, що містять зміщуваний шип, можуть бути роз'єднані за допомогою гакоподібного інструмента, який може бути вставлений з кутової секції для того, щоб виштовхнути зміщуваний шип. Одна панель може бути потім нахилена вгору, в той час як інша панель все ще залишається на чорновій підлозі. Звичайно, панелі можуть бути також роз'єднані традиційним шляхом за допомогою нахилу вгору або зміщуванням вздовж стику. Короткі краї можуть бути також роз'єднані, якщо зміщуваний шип виконаний таким чином, що він може бути проштовхнений далі вздовж стику до незафіксованого положення. Винахід згідно з шостим аспектом включає спосіб розбирання панелей підлоги з довгими і короткими краями, забезпеченими запірним пристроєм на коротких краях, що містить зміщуваний шип на одному краю першої панелі підлоги і шиповий паз на сусідньому краю подібної другої панелі для з'єднування коротких країв вертикально. Кожний шип і паз містять виступи і виїмки, виконані такої форми, що короткі краї можуть приймати вертикально незафіксоване положення, при якому виступи одного з коротких сусідніх країв співпадають з виїмками в іншому з коротких сусідніх країв, і вертикально зафіксоване положення, при якому деякі з виступів відповідно сусідніх коротких країв перекривають один одний вертикально, при цьому спосіб включає етапи, на яких здійснюють: - додавання сили натиску до краю зміщуваного шипа у вертикально зафіксованому положенні, - зміщування зміщуваного шипа у вертикально незафіксоване положення, - відділення коротких країв один від одного шляхом нахилу вгору однієї з панелей вздовж її довгого краю. Цей шостий аспект дає перевагу в тому, що короткий край нової панелі може бути від'єднаний дуже простим шляхом, і немає необхідності захоплювати край шипа для того, щоб його виштовхнути. Зміщуваний шип може бути виконаний таким чином, що він завжди знаходиться у відкритому положенні, коли край зустрічається з довгим краєм встановленої панелі в сусідньому, раніше встановленому ряду. Спосіб може бути використаний, щоб розблокувати панелі, що містять зміщуваний шип, який фіксує і деблокує краї вертикально і/або горизонтально. Винахід згідно з сьомим аспектом включає спосіб виготовлення виступів і виїмок, розташованих одна за одною вздовж краю панелі підлоги, за допомогою фрези, що має вісь обертання. Спосіб включає етапи, на яких: а) здійснюють приведення краю панелі в контакт з інструментом, b) зміщують краї панелі по відношенню до інструмента по суті паралельно осі обертання. Цей спосіб виготовлення робить можливим виготовлення виступів і виїмок дуже раціональним шляхом і з високою точністю. Короткий край панелі, наприклад, може бути переміщений традиційним шляхом на виробничій лінії, і немає необхідності зупиняти панель або переміщувати інструмент для того, щоб виготовити виступи і виїмки. Може бути використано декілька конфігурацій інструмента, такі як гвинторізний верстат або широка фреза з різальними зубцями, розташованими тільки на обмеженій секції зовнішньої частини інструмента. Зміщуваний шип, який придатний для використання в тонких панелях для підлоги, або щоб зафіксувати краї панелі і вертикально і горизонтально, звичайно набагато важче закріпити до паза зміщування, ніж традиційний шип, коли шип вставляють перпендикулярно стику і використовують з'єднування з тертям. Традиційні гнучкі або зміщувані шипи звичайно також вставляють в паз зміщування, який розташований в площині, що продовжується над верхньою частиною запірного елемента рейки. Такі традиційні запірні пристрої і способи закріплення зміщуваного шипа до паза не придатні для панелей типу, описаного вище. Для того щоб, вирішити цю проблему винахід включає згідно з сьомим аспектом спосіб для з'єднування зміщуваного шипа з пазом зміщування. Спосіб включає етапи, на яких здійснюють: Відділення зміщуваного шипа від заготовки шипа, який містить декілька зміщуваних шипів 1. З'єднування зміщуваного шипа в паз зміщування краю панелі шляхом вставляння шипа збоку вздовж стику. 2. Структура витрат і виробнича потужність, а також гнучкість у виготовленні і закріпленні шипа, що переважно зміщується до краю панелі можуть бути значно поліпшені, якщо шипи можуть бути виконані в заготовках шипів, які містять численні ряди шипів. Така заготовка шипів може бути використана в описаних варіантах здійснення винаходу, а також у відомих запірних пристроях, наприклад в пристроях, описаних на фіг. 1-3. Винахід включає згідно з дев'ятим аспектом заготовку шипа, що містить декілька зміщуваних шипів, розміщених в декілька рядів щонайменше з двома шипами в кожному ряду. 7 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 Фіксація тонких підлогових дощок (флорингів) може бути поліпшена, якщо зміщуваний шип має щонайменше ділянку, переважно середню ділянку, з верхньою і нижньою контактними поверхнями, які фіксують в сусідньому пазу. Такий шип може бути використаний в описаних варіантах здійснення винаходу, але також у відомих запірних пристроях, наприклад в пристроях, описаних на кресленнях 1а і 2с. Винахід згідно з десятим аспектом включає шип, пристосований входити у відкритий збоку паз панелі підлоги, при цьому шип має витягнуту форму і виконаний таким чином, що, коли він входить в паз, він є зміщуваним в площині, по суті, паралельній основній площині панелі підлоги, і при цьому шип має скошену або закруглену частину краю і середню секцію з верхньою і нижньою контактними поверхнями, які пристосовані, щоб фіксуватися в сусідньому пазу і запобігати вертикальному зміщенню сусідніх країв. Запірні пристрої, які містять зміщуваний шип або запірний елемент, який зміщується вздовж стику за допомогою бічного натиску, прикладеного до краю зміщуваного шипа, наприклад шипа довгого боку панелі в новому ряду, згідно з описаними варіантами здійснення винаходу або відомими запірними пристроями, описаними на фіг. 1с і 3с, утворюють спрямовану вгору силу натиску під час нахилу шипа довгого боку, який може підняти кутову секцію на краю зміщуваного шипа неконтрольованим чином. Цього можна уникнути, якщо край, а також, переважно, вершина шипа довгого боку пристосовані зменшити вертикальні сили тертя, які утворюються під час нахилу. Винахід включає згідно з одинадцятим аспектом шип, пристосований входити у відкритий збоку паз панелі підлоги, при цьому цей шип має витягнуту форму і виконаний таким чином, що, коли він входить в паз, він є зміщуваним вздовж стику, коли бічний натиск прикладений до частини краю згаданого шипа, і при цьому частина краю має по суті скошений край, який призначений зменшити вертикальне тертя під час фіксації. Винахід включає згідно з дванадцятим аспектом обладнання для виготовлення запірного пристрою, що містить окрему деталь, вставлену в край панелі. Обладнання містить двосторонній шипорізний верстат з декількома різальними інструментами, пристрій вставляння з штовхачем, пристосованим вставляти окрему деталь в край панелі, пристрій транспортування, призначений зміщувати панель відносно різальних інструментів, пристрій вставляння і пристрій керування. Пристрій вставляння об'єднаний з двостороннім шипорізом верстатом як один виробничий блок, при цьому штовхач і пристрій транспортування з'єднані з одним і тим же пристроєм керування, який керує і пристроєм транспортування, і штовхачем. Всі посилання на "один/цей (елемент, пристрій, складовий елемент, засіб, етап і т. д.) повинні бути інтерпретовані широко, як такі, що стосуються щонайменше одного прикладу/екземпляра згаданого елемента, пристрою, складового елемента, засобу, етапу і т. д., якщо однозначно не заявлено іншого. Майже всі варіанти здійснення винаходу описані з окремими шипами на панелі рейки, що містить запірну рейку і запірний елемент, який фіксує сусідні краї горизонтально, головним чином для того, щоб спростити опис. Окремий шип може бути розташований на краю панелі паза, що містить запірний паз, який взаємодіє із запірним елементом. Суть винаходу пояснюється на кресленнях, де: На фіг. 1а-d показано запірний пристрій за попереднім рівнем техніки. На фіг. 2а-с показані варіанти здійснення запірних пристроїв за попереднім рівнем техніки. На фіг. 3а-с показані варіанти здійснення запірних пристроїв за попереднім рівнем техніки. На фіг. 4а-с показано запірний пристрій згідно з базовим варіантом здійснення винаходу. На фіг. 5а-с показана фіксація за допомогою бічного натиску зміщуваного шипа. На фіг. 6а-h показана фіксація коротких країв в декілька етапів. На фіг. 7а-d показана фіксація чотирьох панелей згідно з одним аспектом винаходу. На фіг. 8а-f показані перерізи панелей під час встановлення. На фіг. 9а-d показані запірні пристрої, виконані за одне ціле з панеллю. На фіг. 10а-с показане встановлення панелей з виконаним за одне ціле запірним пристроєм, скомбіноване зі зміщуванням панелей під час фіксації. На фіг. 11а-с показаний альтернативний спосіб встановлення, оснований на з'єднанні в похилому положенні. На фіг. 12а-f показано запірний пристрій на довгих краях, виготовлений за одне ціле з панеллю. На фіг. 13а-f показаний спосіб фіксування панелі за допомогою зміщування довгих країв і защіпання коротких країв. На фіг. 14а-е показана фіксація декількох панелей, що містять виступи на довгих краях. 8 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 На фіг. 15а-е показано, як панелі з виступами на довгих і коротких краях можуть бути зафіксовані. На фіг. 16а-с показаний нероз'ємний запірний пристрій, який може бути з'єднаний з вертикальним і/або горизонтальним зміщуванням. На фіг. 17а-е показаний спосіб виконання виступів згідно з принципом роботи фрези. На фіг. 18а-е показаний спосіб виконання виступів згідно з принципом роботи дискової пилки. На фіг. 19а-е показаний спосіб виконання виступів згідно з принципом роботи гвинторізного верстата. На фіг. 20а-d показаний приклад гвинторізного інструмента. На фіг. 21а-с показано, як виступи можуть бути виконані в дерев'яних флорингах, і виконання виступів за допомогою спеціально виконаної дискової пилки. На фіг. 22а-f показано обладнання для з'єднування окремої деталі з краєм панелі. На фіг. 23а-е показаний спосіб для з'єднування окремої деталі з краєм шляхом вставляння вздовж стику і заготовка шипа, що містить декілька шипів. На фіг. 24а-с показані варіанти здійснення запірних пристроїв. На фіг. 25а-d показані варіанти здійснення зміщуваних шипів. На фіг. 26а-е показані утворені клинами виступи шипа і запірні пристрої з защіпними гаками, що вертикально продовжуються. На Фіг. 27а-f показані варіанти здійснення запірних пристроїв з вертикально зміщеними пазами. На фіг. 28а-е показані варіанти здійснення винаходу, в яких бічний натиск замінений защіпанням вздовж стику. На фіг. 29а-е показані варіанти здійснення винаходу, в яких бічний натиск замінений поворотною дією. На Фіг. 30а-d показані варіанти здійснення зміщуваного шипа, який запирає сусідні краї вертикально (D1) і горизонтально (D2). На фіг. 31а-е показані варіанти здійснення зміщуваного шипа, який запирає сусідні краї вертикально і горизонтально. На фіг. 32а-d показані варіанти здійснення зміщуваного шипа, який запирає сусідні краї вертикально і горизонтально. На фіг. 33а-c показані варіанти здійснення винаходу, в яких зміщуваний шип запирає в пазу на зовнішній частині фіксуючої рейки. На фіг. 34а-d показаний спосіб виготовлення для виконання внутрішніх канавок пазів. На фіг. 35а-с показані альтернативні способи виконання канавок пазів. На фіг. 36а-d показаний спосіб для з'єднування окремої деталі в край з вставлянням вздовж стику. На фіг. 37а-с показане з'єднування окремої деталі. На фіг. 38а-с показане з'єднування запірних пристроїв, що містять окрему гнучку деталь. На фіг. 39а-d показане з'єднування окремої деталі з вертикальною подачею заготовок шипа. На фіг. 40а-d показане з'єднування окремої деталі за допомогою повороту. На фіг. 41а-е показані альтернативні способи, щоб з'єднати окрему деталь в край. На фіг. 42а-b показано, як зміщуваний шип може бути виконаний шляхом штампування. На фіг. 43а-g показано, як принципи винаходу можуть бути використані в защіпних пристроях за попереднім рівнем техніки. На фіг. 44а-d показано, як частина краю зміщуваного шипа може бути виконана для того, щоб зменшити тертя під час фіксації. На фіг. 45а-d показаний варіант здійснення винаходу з гнучкою секцією краю. На фіг. 46а-b показаний варіант здійснення винаходу з виїмкою, виконаною в запірній рейці, яка може бути використана, щоб змістити шип в сусідній паз. На фіг. 47а-с показано, як виїмки можуть бути використані, щоб удосконалити запірні пристрої за попереднім рівнем техніки. На фіг. 48a-h показано декілька варіантів здійснення гнучких і зміщуваних шипів. На фіг. 49а-b показаний спосіб з'єднування окремих деталей з краєм за допомогою двох штовхачів. На фіг. 50а-g показаний варіант здійснення винаходу зі зміщуваними деталями, які зміщують до правильного положення автоматично під час фіксації. На фіг. 51а-е показане розблокування запірного пристрою зі зміщуваним шипом і фіксація зі зміщуваним шипом, що містить тільки один виступ. 9 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 4а показаний один варіант панелей із запірним пристроєм вертикального складання натиском згідно з винаходом. Короткі краї 4а і 4b містять зміщуваний шип 30, з'єднаний з пазом 40 зміщування на одному краю, взаємодіючий з шиповим пазом 20 на сусідньому краю для вертикальної фіксації країв. Зміщуваний шип 30 і шиповий паз 20 містять виступи 31а, 31b і виїмки 33а, 33b. Виступи 31а на зміщуваному шипі продовжуються горизонтально за вертикальну площину VP і верхню частину краю. Короткі краї містять крім того запірну рейку 6 із запірним елементом 8 на одному краю, який взаємодіє із запірним пазом на сусідньому краю для горизонтальної фіксації країв. Панелі встановлюють таким чином. Першу панель 1'' в першому ряду R1 з'єднують з другою панеллю 1 у другому ряду R2. Нову панель 1' переміщують її довгим краєм 5а у напрямку до довгого краю 5b першої панелі 1'' під звичайним кутом встановлення, що становить 25-30 градусів, притискують до сусіднього краю і з'єднують його довгим краєм 5а з довгим краєм 5b першої панелі з нахилом. Ця похила дія також з'єднує короткий край 4b нової панелі 1' з коротким краєм 4а другої панелі 1. Складна панель 1' може бути зафіксована горизонтально з панеллю 1 рейки за допомогою комбінованого вертикального і поворотного руху вздовж вертикальної площини VP і за рахунок контакту між верхніми краями другої панелі 1 і нової панелі 1. Верхні виступи 31а шипа під час нахилу будуть проходити через виїмки 33b на шиповому пазу 20. Краї 4а, 4b на цій стадії не зафіксовані вертикально і можуть бути нахилені вгору знов. Зміщуваний шип 30 має крайову секцію з натискним краєм 32, відкритим на довгому краю 5b другої панелі 1. Натискний край може бути проштовхнений збоку вздовж стику короткого краю 4а, коли нова 1' і друга панель 1 укладені на чорновій підлозі. Зміщуваний шип 30 може бути зміщений по суті паралельно короткому ребру 4а таким чином, що верхні виступи 31а шипа перекривають нижні виступи 31b шипового паза і це перекриття зафіксує короткі сусідні краї 4а, 4b вертикально. Сили притиснення є паралельними стику, при цьому усунений ризик відділення краю під час фіксації. Вся сила натиску може бути використана, щоб зафіксувати панелі в одній і тій же площині, навіть якщо краї частково деформовані перед встановленням. Запірний пристрій особливо придатний, щоб фіксувати дерев'яні підлогові дошки (флоринги) з гострими краями (без фасок). Виступи і виїмки можуть бути виконані декількома шляхами. Може бути використаний принцип роботи дискової пилки, при якому переважно декілька дискових пилок виконують виступи і виїмки. Може бути також використаний принцип роботи фрези, при якому використовуються декілька фрез, по одній для кожної виїмки. Дуже ефективним способом є принцип роботи гвинторізного верстата. Виступи і виїмки можуть бути виконані дуже маловитратним шляхом на безперервній виробничій лінії і з високою точністю, особливо, якщо положення панелі точно синхронізовано з положенням інструмента і швидкістю обертання інструмента. Широкий різальний інструмент з різальними зубцями, розташованими тільки на обмеженій секції зовнішньої частини інструмента, може бути також використаний для виконання виїмок і виступів. Іншими способами є лазерне різання і штампування. Всі способи можуть бути використані окремо або в поєднанні. На фіг. 4b показаний зміщуваний шип 30 в розблокованому положенні при вигляді зверху. Виступи 31а шипа розташовані вертикально над виїмками 33b паза. На фіг. 4с показано заблоковане положення, коли натиск Р збоку змістив зміщуваний шип 30 таким чином, що виступи 31а, 31b шипа і паза перекривають один одного. Запірний пристрій може бути виконаний тільки з одним виступом 31а на шипі і шиповим пазом 31b і однією виїмкою 33b на шиповому пазу. Однак є переважним, щоб шип і шиповий паз містили декілька виступів і виїмок, які переважно виконані вздовж краю стику по суті з однією і тією ж проміжною відстанню між ними. Виступи переважно повинні бути по суті ідентичними. Виїмки переважно також повинні бути по суті ідентичними. Вони повинні бути ширшими, ніж виступи, і відповідати проміжній відстані виступів. На фіг. 5а показаний переріз запірного пристрою згідно з винаходом. Паз 40 зміщування може бути виконаний набагато меншим, ніж в пристроях за попереднім рівнем техніки, оскільки не потрібно перпендикулярного зміщування. Достатня міцність фіксації може бути досягнута, наприклад, з пазом зміщування, який має глибину паза GD близько 0,5 товщини підлоги FT або навіть менше, і з шиповим пазом, який має глибину паза GD' близько 0,4 товщини підлоги FT або менше. Як приклад, що не носить обмежувального характеру, можна згадати, що ширина шипа WT переважно може становити близько 5-6 мм. Це означає, що ширина шипа може бути меншою, ніж товщина підлоги. Товщина шипа ТТ може становити близько 0,2 товщини підлоги або навіть менше. Як приклад, що не носить обмежувального характеру, можна згадати, що товщина шипа, переважно, може бути близько 1,5 мм. Це робить запірний пристрій дуже придатним, щоб фіксувати панелі підлоги з товщиною 5-10 мм вертикально (D1) і горизонтально (D2). Міцна фіксація була одержана зі зміщуваними шипами, які мають ширину меншу ніж 5 мм і 10 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 товщину меншу ніж 1 мм. Були також виготовлені варіанти здійснення винаходу з пазом зміщування і шиповим пазом, кожний з яких має глибину меншу ніж 2 мм. На фіг. 5b показаний зміщуваний шип 30 в розблокованому положенні при вигляді зверху. Виступи 31а шипа в такому відкритому положенні розташовані вертикально над виїмками 33b паза. Більшість виступів є в даному варіанті здійснення винаходу переважно ідентичними, при цьому проміжна відстань 34, виміряна від центра до центра, є по суті одним і тим же. Переважна відстань приблизно дорівнює або в два рази більша товщини підлоги. Міцна фіксація була досягнута з виступами, що мають проміжну відстань, що становить близько 10 мм. На фіг. 5c показане закрите положення, коли бічний натиск Р, переважно прикладений до виступаючої секції 32 краю зміщуваного шипа 30, змістив зміщуваний шип 30 вздовж стику таким чином, що виступи 31а, 31b шипа і паза перекривають один одний. Зміщування переважно повинно бути приблизно таким же, як і довжина виступу 35. Міцна фіксація була досягнута з виступами, що мають довжину близько 4 мм. Зміщуваний шип 30, переважно, може бути з'єднаний з пазом 40 зміщування багатьма шляхами, наприклад, переважно за допомогою гнучкого з'єднання 36 з використанням тертя, за допомогою воску або тільки за рахунок тертя між шипом і пазом. З'єднання 36 з використанням тертя в показаному варіанті здійснення винаходу виконане як гнучка пробка, яка утворює вертикальний тиск на верхню або нижню частину паза 40 зміщування. Таке з'єднування з використанням тертя дає переваги в тому, що зміщуваний шип 30 зафіксований в пазу 40 зміщування надійним чином, навіть якщо отвір паза змінюється під час виготовлення. Таке з'єднування з використанням тертя дозволяє здійснити зміщування із заданою силою тертя. На фіг. 6f-6h показана в чотири етапи фіксація секції з коротких країв згідно з винаходом. Короткий край нової панелі 1' в даному варіанті здійснення переміщують вертикально у напрямку до другої панелі 1, як показано на фіг. 6а-b. Виступи 31а шипа відповідають виїмкам 33b, вони зміщені відносно виступів 31b паза і розташовані в площині під виступами 31b паза. Подальше вертикальне переміщення приведе виступ 31а у виїмку 33b паза і, звичайно, також виступ 31b паза у виїмку 33а шипа. На фіг. 6е-f показане положення, коли панелі 1, 1' були вертикально з'єднані і укладені в одній і тій же площині на чорновій підлозі. На фіг. 6g-h остаточно показане вертикально зафіксоване положення, при якому виступи 31а, 31b перекривають один одний за рахунок зміщування зміщуваного шипа 30 вздовж краю стику. Цей спосіб встановлення і запірний пристрій додатково пояснені на фіг. 7а-7d. На фіг. 7а показано, як натискний край 32 може бути зміщений вздовж стику за рахунок бічного натиску Р, викликаного шипом 10 довгого краю під час нахилу довгих країв 5а, коли встановлюють новий ряд. Зміщування на вихідному етапі головним чином викликане лінійним зміщуванням шипа 10 довгого краю доти, поки верхня частина довгих країв 5а, 5b знаходиться поруч одна з одною, переважно в контакті. На фіг. 7b показане заблоковане положення зі зміщуваним шипом 30, який знаходиться в своєму кінцевому зафіксованому положенні. Остаточну фіксацію виконують за допомогою поворотної дії, яка зміщує вершину шипа 10 і зміщуваний шип 30 далі в шиповий паз 9 краю довгого бічного боку. Ця відстань фіксації LD може змінюватися, наприклад, між 0,05-0,15 товщини підлоги FT, залежно від форми вершини шипа 10 і натискного краю 32. Запірний елемент 8 і запірний паз 14 звичайно знаходяться в контакті під час більшої частини цього етапу нахилу і зміщування. Шип 10 на довгому краю 5а може під час цього остаточного етапу фіксації створити значний тиск на натискний край 32, при цьому короткі краї 4а, 4b можуть бути зафіксовані міцно один відносно одного у вертикальному напрямку. На фіг. 7с показане положення другої 1 і нової панелі 1' перед тим, як їх короткі краї 4а, 4b зафіксовані вертикально, при цьому на фіг. 7d показане заблоковане положення, коли шип 10 третьої панелі 1а змістив зміщуваний шип 30 в його кінцеве заблоковане положення. Очевидно, що шип може бути зміщений за рахунок тиску Р на натискний край 32, який прикладає робітник-установник під час встановлення, наприклад, за допомогою інструмента, а не за рахунок нахилу третьої панелі. Також є очевидним, що зміщуваний шип 30 може бути приєднаний до краю панелі під час встановлення. На фіг. 8а-8b показана фіксація мостини, яка в цьому випадку є дерев'яним флорингом, і фіксація відповідно до принципу вертикального складання натиском. Зміщуваний шип 30 в даному варіанті здійснення винаходу прикріплений до мостини таким чином, що він закінчується приблизно на верхньому краю бічного боку шипа 10 довгого краю 5а і виступає своїм натискним розширенням 32 за інший довгий край 5b бічного боку паза 9. Це показано на фіг. 8а, 8c і 8d. Третя панель 1а, як показано на фіг. 8е, з'єднана з нахилом з другою панеллю 1, при цьому її шип 10 натискає на натискний край 32 зміщуваного шипа 30. На фіг. 8f показано, як шип 30 зміщений з однією з секцій свого краю Es1, рознесеною з внутрішньою частиною паза 9 довгого краю першої панелі 1'' і іншою секцією краю, натискним краєм 32, в контакті з вершиною шипа 11 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 10 третьої панелі 1а. Цей принцип встановлення дозволяє, залежно від вихідного положення зміщуваного шипа, встановити підлогу в обох напрямках - з частиною шипа довгого краю на рейці або з рейкою довгого краю під шипом. Можна вказати, що зміщування близько 0,5-3 мм може приводити до дуже міцної фіксації. На фіг. 9а-9d показаний варіант здійснення винаходу згідно з першим аспектом винаходу, в якому вертикальна фіксація коротких країв одержана шляхом зміщування панелей вздовж коротких країв. Виступи 31а, 31b на шипі і на шиповому пазу і виїмки 33а, 33b можуть бути виготовлені за одне ціле з осердям панелі або зі спеціального матеріалу, який з'єднаний з панеллю. На фіг. 9d показаний варіант здійснення винаходу, в якому рейка 6 і її запірний елемент 8 містять виступи і виїмки. Такий варіант здійснення винаходу може бути використаний, щоб спростити виготовлення виступів 31а шипа, оскільки може бути використаний інструмент, який може прорізати рейку 6, коли виконують виступи 31а шипа. На фіг. 10а-с показане встановлення за варіантом здійснення винаходу із закріпленими і не зміщуваними виступами 31а, 31b. Короткий край 4b нової панелі 1' з'єднаний, переважно, з вертикальним переміщенням з сусіднім коротким краєм 4b другої панелі в тому ж самому ряду таким чином, що виступи 31а проходять виїмки 33b, при цьому краї фіксуються горизонтально. Короткі краї 4а, 4b після цього зміщують один відносно одного і в горизонтально заблокованому положенні вздовж сусідніх країв таким чином, що довгі краї 5а, 5a' вирівняні вздовж однієї і тієї ж прямої лінії, як показано на фіг. 10b, і зафіксовані вертикально і горизонтально, за рахунок чого виступи 31а, 31b перекривають один одний. Довгі краї 5а, 5а' двох панелей 1, 1' після цього з'єднують з першою панеллю 1'' переважно з нахилом, як показано на фіг. 10с. На фіг. 11а-11с показано, що таке з'єднування може бути виконане з першою 1'' і другою панеллю 1 в похилому положенні під кутом одна до одної з їх верхніми частинами довгих країв в контакті. Короткий край нової панелі 1' потім з'єднують вертикальним рухом з сусіднім коротким краєм другої панелі, яка знаходиться в похилому положенні до чорнової підлоги, таким же шляхом, як показано на фіг. 10а. Нову панель 1' потім зміщують в похиле положення з її коротким краєм, з'єднаним з коротким краєм другої панелі 1 доти, поки її довгий край не зустрінеться з довгим краєм першої панелі 1''. Нову 1' і другу панель 1 потім нахиляють вниз і нову панель 1' фіксують механічно вертикально і горизонтально з першою 1'' і другою 1 панелями. Перевага встановлення описаним вище способом полягає в тому, що короткі краї можуть бути з'єднані і зафіксовані горизонтально без будь-якого нахилу. Це є перевагою, коли панелі є довгими, або коли установку виготовляють в кутах або навколо дверей, де неможливо використовувати нахил. На фіг. 12а-12f показано, що основний принцип виконання виступів на коротких краях, які дозволяють фіксацію з вертикальним рухом, може бути також використаний для виконання виступів 37а, 37b і виїмок 38а, 38b на довгих краях 5а, 5b, які дозволяють з'єднування з горизонтальним рухом одного довгого краю у напрямку до іншого довгого сусіднього краю. На фіг. 12е і 12f і 12а показано, як два довгих краї 5а і 5b можуть бути з'єднані горизонтально в одній і тій же площині і зафіксовані один з одним вертикально таким чином, що виступи 37а панелі 5b рейки відповідають виїмкам 38b панелі 5а паза, при цьому виступи 37b панелі 5а паза відповідають виїмкам 38b панелі 5b рейки. Довгі краї 5а, 5b можуть бути потім зміщені вздовж довгих країв таким чином, що згадані виступи перекривають один одний горизонтально, де один виступ розташований за іншим виступом, і вони фіксують краї горизонтально, як показано на фіг. 12а. На фіг. 13а-13е детально показане встановлення панелей підлоги із запірним пристроєм на довгих краях, як показано на фіг. 12а-12f. Два довгих краї 5а і 5b з'єднані горизонтально в одній і тій же площині і зафіксовані один з одним вертикально, як показано на фіг. 13а і 13b, таким чином, що виступи 37а панелі 5b рейки відповідають виїмкам 38b панелі 5а паза, при цьому виступи 37b панелі 5а паза відповідають виїмкам 38а панелі 5b рейки. Довгі краї 5а, 5b після цього зміщують вздовж один одного таким чином, що виступи перекривають один одний і фіксують краї горизонтально. Короткі краї 4а і 4b можуть бути закриті шляхом горизонтального защіпання, переважно, з запірним пристроєм, який містить гнучкий запірний елемент 8', як показано на фіг. 13d. Такий спосіб встановлення може бути використаний, щоб з'єднувати двосторонні панелі з декоративними поверхнями на обох протилежних боках, як показано на фіг. 13f. На фіг. 14а і 14b показано, що є важливим, щоб виступи 37а, 37b і виїмки 38а, 38b на довгих краях були розподілені вздовж краю таким чином, який створює добре утворений малюнок, переважно, з однією і тією ж проміжною відстанню, коли дві мостини з'єднані їх короткими краями, при цьому такий малюнок відповідає основному малюнку на окремій панелі. Мостини 12 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 згідно з цим переважним варіантом здійснення винаходу відрізняються тим, що проміжна відстань між сусідніми виступами 37a', 37a'' двох з'єднаних мостин 1а, 1'' по суті є такою ж, як і проміжна відстань між двома виступами 37a'', 37a на одній з двох мостин 1а або 1''. На фіг. 14с показана друга мостина 1, яка була зміщена вздовж стику і зафіксована вертикально і горизонтально до двох з'єднаних мостин 1а, 1'' в першому ряду. На фіг. 14d і 14е показано, як довгий край нової панелі 1' у другому ряду зафіксований за допомогою горизонтального переміщення у напрямку до довгого краю першої панелі 1'' в першому ряду, ковзаючи вздовж згаданого довгого краю, і остаточно з горизонтальним защіпанням з сусіднім коротким краєм другої панелі 1 в тому ж самому другому ряду. На фіг. 15а-е показаний альтернативний спосіб встановлення панелей, що містять виступи на довгих краях. На фіг. 15а показано, що сусідні короткі краї другий 1 і нової панелі 1' у другому ряду можуть бути зафіксовані вертикально і горизонтально, наприклад, з нахилом, горизонтальним защіпанням або вставлянням вздовж стику. Нова панель 1' може бути після цього зміщена і з'єднана з сусіднім довгим краєм першої панелі 1'' в першому ряду, за умови, що друга панель 1 повністю не зафіксована. Це дозволить виступам відповідати виїмкам на довгому краю. Друга 1 і нова панелі можуть бути після цього зміщені вздовж з'єднаних довгих країв і зафіксовані вертикально і горизонтально. На фіг. 15b-е показаний альтернативний спосіб встановлення. Короткі краї другої 1 і нової 1' панелей можуть бути зафіксовані шляхом вертикального або горизонтального з'єднування країв, що супроводжується зміщуванням вздовж коротких країв так, що виступи перекривають один одний, при цьому доти, поки верхні частини сусідніх довгих країв знаходяться в контакті, показаному на фіг. 15b-d. Довгі краї остаточно фіксують зміщуванням обох згаданих панелей 1, 1' вздовж довгих країв панелей, встановлених в сусідньому ряду, і це приводить виступи сусідніх довгих країв в горизонтально перекриваюче положення, як показано на фіг. 15е. Довгі краї можуть бути виконані такими, що тертя містить краї разом доти, поки не зміщений цілий ряд. Виступи можуть бути виконані в формі клина в подовжньому напрямку такими, що зміщування вздовж країв буде автоматично вирівнювати і переважно притискувати краї один до одного. Окремі ряди можуть бути захищені від ковзання один відносно одного після встановлення, наприклад, за допомогою тертя, клею або гнучкого матеріалу, які вставлені між першою і останньою панелями в ряду і сусідньою стінкою. Також можуть бути використані механічні пристрої, які защіпають або утворюють тертя, об'єднані із запірним пристроєм, і які блокують панелі в подовжньому положенні і запобігають ковзанню. На фіг. 16а-16с показано, що варіанти здійснення винаходу, показані на фіг. 9 і 12, можуть бути скомбіновані, при цьому сусідні короткі краї, що містять співпадаючі виступи 31а, 31b і виїмки 33а, 33b, можуть бути з'єднані з вертикальним і/або горизонтальним рухом і зафіксовані вертикально і горизонтально зі зміщуванням вздовж сусідніх країв так, що виступи 31а, 31b перекривають один одний і блокують сусідні краї вертикально, при цьому запірний елемент 8 входить в запірний паз 14 і блокує сусідній край горизонтально. Такий запірний пристрій може бути використаний, щоб блокувати короткі краї згідно з фіг. 15b-15d. На фіг. 17а-17е показаний спосіб виробництва для виконання виїмок 33b і виступів 31b згідно з принципом роботи фрези. Можуть бути використані декілька фрез 70, по одній для кожної виїмки. Цей принцип може бути використаний на довгих і коротких краях для шипа і/або шипового паза. Виготовлення може відбуватися до або після того, як профіль вирізаний. На фіг. 18а-е показано, що вищевказане виготовлення може бути виконане також за допомогою принципу роботи дискової пилки, в якому переважно декілька дискових пилок 71 переважно на одних і тих же осях утворюють виступи 31b і виїмки 33b. На фіг. 19а-19е показаний спосіб виконання вищевказаних виступів 31b і виїмок 33b за допомогою принципу роботи гвинторізного пристрою. Таке формування може бути зроблене дуже мало витратним шляхом на безперервній виробничій лінії і з високою точністю, особливо, якщо положення панелі точно синхронізоване з положенням інструмента і з швидкістю обертання інструмента. Гвинторізний пристрій 72 може бути використаний як окреме обладнання або, більш переважно, як вбудоване положення інструмента в двосторонньому шипорізному верстаті. Він може мати окремий пристрій керування або, більш переважно, пристрій керування, який об'єднаний з основним пристроєм керування 65 двостороннього шипорізного верстата. Край зміщують по суті паралельно осі обертання AR гвинторізного інструмента 72. Можна виготовити будь-яку форму з круглими або гострими ділянками. Розрізання може відбуватися до, після або разом з вирізуванням профілю. При виготовлені коротких країв, є переважним використовувати спосіб як один з кінцевих етапів, коли довгий край і щонайменше основні частини запірного пристрою короткого краю були виконані. У деяких 13 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіантах здійснення винаходу є переважним виготовити виступи і виїмки на боці паза, перед тим як виконаний шиповий паз 20. Це знижує кількість втрачених волокон і вирізку на внутрішніх стінках виїмок і виступів. Положення в подовжньому напрямку виїмки 33b, виконаної на краю панелі, залежить від положення першого входу зубця 56а інструмента, який входить в контакт з краєм панелі, як показано на фіг. 19с. Це означає, що обертання інструмента повинно бути відрегульоване до краю панелі, який рухається у напрямку до інструмента. Таке регулювання може бути виконане шляхом вимірювання швидкості транспортного ланцюга, або ременя, або привідного пристрою, який переміщує ланцюг або ремінь. Це може бути придатним при виконанні коротких країв, оскільки ланцюг звичайно зміщує панелі за допомогою затисків ланцюга, які розташовані на дуже точних проміжних відстанях. У альтернативному варіанті регулювання може бути виконане шляхом вимірювання положення панелі, коли вона наближається до гвинторізного інструмента. Ця альтернатива може бути використана, наприклад, коли довгі краї проходять механічну обробку. Діаметр 53 показаного гвинторізного інструмента 72 переважно повинен бути менший на боці ES входу, ніж на протилежному боці виходу. Гвинторізний інструмент, однак, може мати один і той же діаметр 53 по всій довжині 54. Збільшена глибина різання в такій конфігурації інструмента може бути досягнута за допомогою осі обертання, яка трохи нахилена по відношенню до напрямку подачі краю панелі. Крок 54 конфігурації інструмента визначає проміжну відстань між виїмками і виступами. Тому дуже легко створити серію виїмок і виступів з дуже точним проміжними відстанями по значній довжині стику. Зубець 56 гвинторіза повинен бути виготовлений переважно з промислових алмазів. Діаметр 53 інструмента, переважно, становить близько 50-150 мм, при цьому довжина інструмента 54 становить близько 30-100 мм. Кожний зубець переважно повинен мати глибину різання від 0,05-0,2 мм. На фіг. 20а-с показаний приклад гвинторіза 72, який був розроблений, щоб виконувати виїмки і виступи на краю ламінатного флоринга товщиною 6-10 мм з серцевиною з HDF матеріалу. Інструмент містить 32 зубці 56, кожний з глибиною різання, яка дорівнює 0,1 мм, що дозволяє виконати виїмки зі стінками 3,2 мм. Крок дорівнює 10 мм, при цьому зубці розташовані в 5 гвинтових рядах. Діаметр 53 становить 80 мм, при цьому довжина 54 становить 50 мм. Швидкість обертання становить близько 3000 обертів за хвилину, що означає, що швидкість подачі може бути 3000*10=30000 мм/хв або 30 метрів за хвилину. Швидкість подачі може бути збільшена до 40 метрів, якщо швидкість обертання збільшують до 4000 обертів. Крок може бути збільшений до 20 мм, і це може збільшити швидкість подачі додатково до 80 метрів/хвилину. Гвинторізний інструмент може легко досягнути традиційну швидкість подачі, яка дорівнює 55 метрам/хвилину, яка звичайно використовується при виготовленні запірного пристрою коротких країв. Гвинторізний інструмент може бути також виконаний, щоб забезпечити швидкість подачі, яка дорівнює 200 метрам/хвилину, якщо потрібно, при виконанні трирозмірних пазів на коротких краях. Гвинторізний інструмент може мати більше ніж один вхід 56а і подвійні гвинтові ряди зубців, і це може значно збільшити швидкість подачі. Положення виїмок відносно кута краю може бути виконане з допуском менше ніж 1,0 мм, і це є достатнім, щоб створити високоякісний запірний пристрій згідно з даним винаходом. Є перевагою, якщо проміжна відстань між затисками ланцюга рівномірно розділена з кроком 300 мм між затисками, при цьому крок 10 мм означає, що гвинторіз зможе обертатися точно 30 поворотів для того, щоб досягнути того ж положення. Це означає, що тільки маленьке регулювання гвинторіза потрібне для того, щоб досягнути правильного положення і перекрити можливі виробничі допуски. На фіг. 20d показана частина 1' краю з поверхнею, поверненою вниз, 8 міліметрового ламінатного флоринга, яка була виконана за допомогою гвинторіза 72, показаного на фіг. 20а-с. Виступи 31b і виїмки 33b були виконані на нижньому краю 22 шипового паза 20. Внутрішня частина виїмки 33b менша, ніж зовнішня частина і має таку ж геометрію, що і зубців інструмента. Виїмка може бути ширшою, ніж зубець, якщо зубці зміщені в інструменті або якщо обертання інструмента відрегульоване не повністю під подачу панелі. Проміжна відстань, однак, буде все такою ж. Принцип роботи гвинторіза, який ніколи не використовувався при виробництві флорингів, відкриває можливості, щоб створити нові запірні пристрої з переривистими і непаралельними трирозмірними формами, особливо на довгих краях. Цей новий спосіб виготовлення дає можливість виготовити вищевказані запірні пристрої, що містять виступи і виїмки дуже 14 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 раціональним і маловитратним шляхом. Принцип також роботи може бути використаний для виробництва декоративних пазів і фасок із змінами в подовжньому напрямку. На фіг. 21а-b показано, що виконання виступів може бути зроблене до вирізки профілю. Спеціальний матеріал 62 або серцевина панелі з виступами 31а і виїмками 33а може бути з'єднана з краєм мостини і, переважно, приклеєна між поверхневим шаром 60 і шаром підкладки 61 в дерев'яній або ламінатній підлозі. Будь-який із згаданих раніше способів виготовлення може бути використаний для виготовлення виступів. На фіг. 21с показано, що виступи і виїмки можуть бути виготовлені за допомогою великої фрези 73, подібній дисковій пилці, яка містить різальні зубці тільки на частині тіла інструмента. Це є простим варіантом принципу роботи гвинторіза, при цьому кожне обертання створює одну виїмку. Перевага в тому, що проміжна відстань між виїмками може бути змінена шляхом регулювання швидкості обертання інструмента або швидкості подачі панелі. Однак більш важко досягнути високої швидкості і достатніх допусків. Великий діаметр також може бути недоліком в деяких застосуваннях. На фіг. 22а-f показаний спосіб і пристрій 59, який вставляється, для вставляння і закріплення окремої деталі, переважно зміщуваного шипа 30, в край панелі, переважно панелі підлоги. Заготовку шипа ТВ, що містить декілька гнучких шипів 30, зміщують з пристрою 58 для штабелювання до пристрою 57 відділення, де зміщуваний шип 30 відділяють від заготовки шипа ТВ і зміщують переважно вертикально до нижньої площини (фіг. 22а, 22b), де штовхач 46 вдавлює зміщуваний шип 30 в паз 40 зміщування краю панелі (фіг. 22d). Новий шип після цього може бути відділений від заготовки, як показано на фіг. 22е-f. Вставляючий пристрій 59 переважно повинен бути об'єднаний з двостороннім шипорізним верстатом (не показаний), який обробляє і виконує механічний запірний пристрій. Перша перевага цього принципу полягає в тому, що один і той же ланцюг або пристрій транспортування може бути використаний, щоб зміщувати і розташовувати край мостини. Друга перевага полягає в тому, що один і той же пристрій 65 керування може бути використаний для керування вставляючим пристроєм і двостороннім шипорізним верстатом. Третя перевага полягає в тому, що ланцюг і затиски ланцюга можуть бути пристосовані таким чином, щоб проміжна відстань між затисками ланцюга була добре визначена і, переважно, була однією і тією ж, при цьому це полегшить точне і легке кріплення окремої деталі в паз. Четверта перевага - набагато більш низькі капітальні витрати, ніж у випадку, коли використовуються два окремих обладнання з двома окремими пристроями керування. Це обладнання і спосіб виготовлення можуть бути використані у всіх запірних пристроях, що містять окрему деталь, а не тільки в описаних варіантах здійснення винаходу. Винахід стосується обладнання для виготовлення запірного пристрою з окремою деталлю, що вставляється в край. Обладнання містить двосторонній шипоріз з пристроєм транспортування, який зміщує панель, вставляючим пристроєм 59 з штовхачем 46, який вставляє окрему деталь, і пристроєм 65 керування. Вставляючий пристрій об'єднаний з двостороннім шипорізом як одна виробнича одиниця, при цьому штовхач і пристрій транспортування з'єднані з одним і тим же пристроєм керування, який керує пристроєм транспортування і штовхачем. На фіг. 23а-23d показане з'єднування окремого шипа або будь-якого подібного вільного елемента. Зміщуваний шип 30 з'єднаний в паз 40 на краю за допомогою штовхача згідно з описаним вище способом. Штовхач, переважно, може з'єднувати весь шип або тільки край шипа. На фіг. 23b показано, що може бути використане притискуюче колесо PW, щоб з'єднати зміщуваний шип 30 далі в паз 40. На фіг. 23d показано, що пристрій розміщування PD може бути використаний, щоб розташувати шип по відношенню до довгого ребра. Це може бути виконане на лінії в безперервному потоці. На фіг. 23е показано, як зміщуваний або гнучкий шип 30 може бути виконаний із заготовки шипа ТВ, наприклад з штампованої секції, яку вирубують для того, щоб створити і відділити шипи з штампованої заготовки шипа ТВ. З'єднування з використанням тертя можуть бути виконані, наприклад, шляхом пробивки або за допомогою тепла. Зміщуваний шип може бути також виконаний з матеріалу на основі волокон дерева, таких як HDF, деревноволокниста плита високої щільності, фанери, деревини твердих порід і т. д. Може бути використаний будь-який тип матеріалу. На фіг. 24а, b показаний варіант здійснення винаходу, в якому нижній край 22 паза 20, з його виступами і виїмками, виконаний зі спеціального матеріалу, який з'єднаний з краєм. Запірний пристрій може включати в себе зміщуваний шип 30 і/або нижній зміщуваний край 22. Очевидно, що шип 30 може бути виконаний за одне ціле з виступами і виїмками, і що тільки нижній край може бути зміщуваним. На фіг. 24с показано, що всі принципи, які були описані для вертикальної фіксації, можуть бути використані, щоб зафіксувати мостини горизонтально. 15 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 Окремий запірний елемент 8' з виступами і виїмками, що вертикально продовжуються, може бути скомбінований із запірним елементом 8, що містить подібні виступи і виїмки. Запірний елемент 8' або край панелі може бути зміщений для того, щоб зафіксувати панелі горизонтально, коли виступи, що перекриваються, закриваються один за іншим. На кресленні показаний варіант здійснення винаходу з гнучким шипом 30 для вертикальної фіксації. Очевидно, що може бути використаний традиційний суцільний шип. На фіг. 25а і 25с показані варіанти здійснення зміщуваних шипів 30 у відкритому положенні, на фіг. 25b і 25d - в заблокованих положеннях. Виступи 31а шипа можуть бути в формі клина або закругленими, при цьому виїмки 33b шипового паза можуть також мати різні форми, такі як прямокутні, закруглені і т. д. Закруглені або клиноподібні виступи полегшують фіксацію, оскільки перекриття може бути одержане поступово під час зміщування. На фіг. 26а-b показано, що виступи шипа можуть мати нижню контактну поверхню 34, яка нахилена верх по відношенню до горизонтальної площини. Ця нижня поверхня може бути використана, щоб притискувати виступи 31b паза і край до верхньої частини рейки 6 під час зміщування, для того, щоб щільно заблокувати краї вертикально. Виступи 31b паза можуть бути також виконані з вертикально нахиленими стінками. На фіг. 26с-е показано, що окремий шип 30 може містити гаки 35, які під час вертикального складання защіпання защіпаються автоматично і притискаються до верхньої частини виступів 31b паза. Гаки можуть продовжуватися і згинатися вертикально і горизонтально. Деякі тести, проведені винахідником, показують, що велике вертикальне або горизонтальне навантаження може викликати тріщину С на панелі 1 рейки, як показано на фіг. 27а. Така тріщина з'являється головним чином між нижньою частиною шипового паза 20 і верхньою частиною запірного паза 14. Ця проблема головним чином стосується тонких флорингів і флоринів з досить м'якою серцевиною з низькою межею міцності на розрив. Звичайно не є переважним вирішувати цю проблему тільки шляхом переміщення положення паза 40' зміщування і шипового паза 20' вгору, оскільки це створить тонкий і чутливий верхній край 22 в панелі 1 рейки. На фіг. 27b показано, що ця проблема може бути вирішена за допомогою запірного пристрою, що містить виступ 7 на боці паза. Ця геометрія дозволяє, щоб деякі поверхні, що по суті горизонтально продовжуються, на боці 1 рейки, такі як нижня контактна поверхня 6а, верхня 40а і нижня 40b поверхні паза зміщування, могли б бути виконані за допомогою одного і того ж інструмента, і це могло б скоротити виробничі допуски. На фіг. 27с показано, що ця проблема також може бути вирішена за допомогою запірного пристрою, що містить паз 40 зміщування і шиповий паз 30, які зміщені вертикально один відносно одного. Паз 40 зміщування переважно розташований в першій горизонтальній площині Н1 на одному краю (1) панелі, при цьому шиповий паз розташований у другій горизонтальній площині Н2 на іншому краю (1') панелі. Друга горизонтальна площина Н2 розташована ближче до лицьового боку панелі, ніж перша горизонтальна площина Н1. На фіг. 27d показаний зміщуваний шип 30, який може бути використаний в запірному пристрої зі зміщеними пазами. На фіг. 27е показано запірний пристрій зі зміщуваним шипом 30, який має частину, яка розташована під горизонтальною запірною площиною LP, яка перетинається з верхньою частиною запірного елемента 8. Це дає навіть більш міцну фіксацію. Такий паз зміщування може бути виготовлений традиційним шляхом за допомогою декількох інструментів, працюючих під різними кутами або за допомогою шабрування або протягування. На фіг. 27f показано, що цей принцип також може бути використаний, з деякими модифікаціями, в запірному пристрої за попереднім рівнем техніки, в якому гнучкий шип 30 зміщують головним чином перпендикулярно краю з одного паза в сусідній шиповий паз з вертикальним защіпанням або бічним натиском. На фіг. 28а-28e показаний інший варіант здійснення винаходу, в якому зміщуваний шип 30 зміщують автоматично під час вертикального складання защіпанням таким чином, що виступи зміщуваного шипа і шипового паза перекривають один одний. Зміщуваний шип містить гнучку крайову секцію 32а, яка під час складання стискується, як показано на фіг. 28b. Крайова секція 32а буде віджимати зміщуваний шип 30 у напрямку до вихідного положення, коли краї панелі знаходяться в одній і тій же площині, і фіксувати краї, як показано на фіг. 28с. Гнучка крайова секція може бути також виконана як гнучка ланка 32b, яка відштовхує зміщуваний шип і фіксує краї. Ці принципи можуть бути використані окремо або в поєднанні. На фіг. 28d і 28е показано, як клиноподібні поверхні шипа і виступи 31а, 31b шипового паза взаємодіють під час складання і зміщують зміщуваний шип таким чином, що він може защіпатися назад і фіксувати вертикально. Такі клиноподібні поверхні можуть бути також використані, щоб розташувати шип під час складання і перекрити виробничі допуски. 16 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 29а-е показано, що як альтернативний варіант бічному натиску може бути використана поворотна дія, щоб фіксувати сусідні краї двох панелей 1, 1', коли вони знаходяться в одній площині. Така фіксація може бути виконана без будь-якого опору защіпанню і за допомогою обмежених відділяючих сил. Відомий поворотний защіпний шип 30, як показано на фіг. 3а і 29b, може містити поворотне розширення 38, яке може бути використане, щоб повернути шип 30 і фіксувати краї, як показано на фіг. 29с. Запірний пристрій може також містити дві окремі деталі 39, 30, де одна внутрішня деталь 29 має такий переріз, що ширина W буде збільшуватися і штовхати шип 30 в сусідній паз, коли поворотне розширення повертають вертикально вниз. Зміщування шипа може бути також виконане з горизонтальним поворотом в напрямку довгого краю. На фіг. 30а-30d показано запірний пристрій зі зміщуваним шипом (30), який фіксує краї вертикально (D1) згідно з описаними вище варіантами здійснення винаходу, але також і горизонтально (D2), коли зміщуваний шип 30 зміщують вздовж стику таким чином, що виступи перекривають один одний. Зміщуваний шип має щонайменше два запірних елементи, і кожний край панелі має щонайменше один запірний елемент, переважно, виконаний за одне ціле з серцевиною панелі. Зміщуваний шип 30 містить згідно з варіантом здійснення винаходу, показаним на фіг. 30а, два запірних елементи 42а, 42b шипа. Паз 40 зміщування і шиповий паз 20 також мають запірні елементи 43а, 43b пази, виконані за одне ціле з панеллю, які взаємодіють із запірними елементами шипа і фіксують сусідні краї горизонтально, коли виступи 31а, 31b зміщені один відносно одного таким чином, що вони перекривають один одний, як показано на фіг. 8а-с. Фіг. 30а намальована в масштабі і на ній показаний 6,0-міліметровий ламінатний флоринг. Запірний пристрій виготовлений за допомогою великих фрез. Для того, щоб полегшити це виготовлення, запірний пристрій містить краї 48а, 48b нижньої кромки, які мають похилу частину, суміжну зі зміщуваним шипом, що продовжується назовні і вниз, і які розташовані на поверхні шипа, який протилежний запірному елементу 42а або 42b. За рахунок того, що цей запірний пристрій не має рейки із запірним елементом і запірного паза на задньому боці, можна виконати такий пристрій вертикального складання натиском навіть в дуже тонких панелях підлоги. На фіг. 30d показаний варіант здійснення винаходу, в якому запірні елементи 42а, b, 43a, b мають по суті вертикальні фіксуючі поверхні 47, які мають кут близько 90 градусів по відношенню до горизонтальної площини. Краї 48а, b нижніх кромок є по суті вертикальними. Такий запірний пристрій може мати високу міцність вертикальної і горизонтальної фіксації. Поверхні фіксації переважно повинні перевищувати 30 градусів до горизонтальної площини, 45 градусів і більше є навіть більш переважними. На Фіг. 31а-31е показані різні варіанти здійснення запірних пристроїв, де зміщуваний шип фіксується вертикально і горизонтально. На фіг. 31а показаний запірний пристрій зі зміщуваним шипом, що містить три запірних елементи 42а, b, с. На фіг. 31b показаний запірний пристрій з нижніми кромками 48, 49, які перекривають одна одну вертикально і фіксують краї в одному вертикальному напрямку. Зміщуваний шип 30 може бути виконаний таким чином, що він створює тиск у напрямку до нижніх кромок 48, 49, що перекриваються, і це може поліпшити виробничі допуски і міцність вертикальної фіксації. На фіг. 31с показані запірні пристрої з двома запірними елементами 42а, 43а і 42b, 43b в нижній частині кожного краю сусідньої панелі. Цей запірний пристрій є подібним фіг. 8а, поверненій зверху вниз. На фіг. 31d показано запірний пристрій з вісьма запірними елементами 42a, b, a', b', 43a, b, a', b'. Зміщуваний шип може бути з'єднаний з краєм за допомогою по суті горизонтального защіпання. На фіг. 31е показаний подібний запірний пристрій з трьома плюс трьома запірними елементами. Очевидно, що всі ці принципи фіксації можуть бути скомбіновані. Один край, наприклад, може мати фіксатор згідно з фіг. 31а, а інший - згідно з фіг. 31d або 31е, і всі запірні пристрої можуть мати нижні перекривні кромки. Показані на фіг. 30а-d і фіг. 31а-е нероз'ємні запірні елементи містять запірні елементи з внутрішніми деталями, які виконані як канавка. На фіг. 32а-с однак показано, що нероз'ємні запірні елементи 43а можуть бути також виконані на задньому боці панелі, а не в пазу. Це спрощує виготовлення. Внутрішні частини запірних елементів 42а, b шипа однак в цьому варіанті здійснення винаходу виконані як канавка. Шип 30 може бути виготовлений, наприклад, механічною обробкою, литтям під тиском або екструзією, і ці способи виготовлення можуть бути скомбіновані з перфорацією, якщо це необхідно. Шип 30 може бути виконаний з багатьма різними перерізами, наприклад, із запірними елементами в нижніх кромках, що продовжуються за верхні кромки, як показано на фіг. 32d. Такий варіант здійснення винаходу є більш легким для виготовлення, оскільки він не містить ніяких канавок в краях панелі або в шипі. Такі 17 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 зміщувані шипи 30 можуть бути з'єднані з краєм шляхом нахилу, защіпання або вставлянням вздовж краю. На фіг. 33а-с показано, що зміщуваний шип може бути розміщений на панелі 1' паза таким чином, що він фіксується в пазу, розташованому на зовнішній частині рейки 6. На фіг. 34а-d показаний спосіб виготовлення для виготовлення запірного елемента 43а в запірному пристрої, показаному на фіг. 8а-с. Перше положення Т1 інструмента, наприклад, може створювати горизонтальний паз. Наступне положення Т2 інструмента може виконувати канавку 40а, і нарешті тонкий різець в третьому положенні Т3 інструмента може виконувати верхню частину краю. На фіг. 35а-с показано, як може бути виготовлений запірний пристрій згідно з фіг. 31b. Горизонтальний паз виконують, наприклад, за допомогою обертового інструмента Т1. Канавка 40а, яка в цьому випадку має вертикальну поверхню фіксації, може мати будь-який кут і може бути виготовлена шляхом протягування, де панель зміщують відносного закріпленого інструмента, який ріже як ніж з декількома маленькими і трохи зміщеними лезами інструмента. На фіг. 36а-d показаний спосіб вставляння зміщуваного шипа 30 в паз 40 зміщування таким чином, що шип вставляють паралельно пазу і вздовж паза. Цей спосіб може бути використаний для будь-яких шипів, але особливо він придатний для зміщуваних шипів із запірними елементами. Шип 30 переважно відділяють від заготовки шипа і переміщують в положення в лінію з пазом зміщування, де він міститься в заданому положенні за допомогою одного або декількох тримачів 44а, b шипа. Панель 1 зміщують по суті паралельно зміщуваному шипу, і частину краю вставляють в паз 40 зміщування, при цьому, переважно, додатково вдавлюють далі в паз за допомогою одного або декількох напрямних вузлів 45а, b. Зміщуваний шип вивільняють з тримачів 44а, b шипа переважно за допомогою краю панелі, який примушує тримачі, наприклад, повертатися від краю. На фіг. 37а-c показаний спосіб вставляння шипа в паз таким чином, що шип защіпається по суті перпендикулярно в паз. Весь шип або тільки частина шипа може бути вставлена із защіпанням, за рахунок чого штовхач 46 вдавлює край шипа 30 в частину паза 40. Частина шипа, що залишилася, може бути вставлена за допомогою описаного вище способу вздовж стику. З'єднування защіпанням може бути одержане за допомогою гнучких кромок на краю панелі, як показано на фіг. 37b і/або за допомогою гнучких кромок шипа 30, як показано на фіг. 37с. На фіг. 38а і 38b показано, що запірний пристрій згідно з даним винаходом може бути закритий таким чином, що краї панелі переміщують по суті горизонтально у напрямку один до одного. Після цього вони можуть бути зафіксовані за допомогою бічного натиску. Запірні пристрої також можуть бути зафіксовані тільки защіпанням, якщо зміщуваний шип до фіксації розміщений в положенні, при якому виступи вирівняні один навпроти одного. Таке встановлення, наприклад, може бути використане, коли нахил панелі неможливий. На фіг. 38ас показано, що запірні елементи 42a', 43a' можуть бути використані, щоб замінити з'єднування з використанням тертя і залишати шип в пазу 40 під час встановлення. На фіг. 39а-d показаний інший спосіб з'єднування окремого елемента, переважно, шипа в паз. Є перевагою, якщо шипи 30 можуть бути подані вертикально у напрямку до краю панелі і з'єднані з горизонтальним штовхачем. Проблема полягає в тому, що деякі шипи, особливо зміщувані і гнучкі шипи, які мають досить складну трирозмірну форму, можуть бути виготовлені тільки з перерізом, що має основну площину ТР шипа, утворену як площина, в якій шип призначений бути розташованим горизонтально в пазу, який розміщений в тій же самій площині, що і основна площина заготовки ТВ шипа. Ця проблема може бути вирішена таким чином. Заготовку ТВ шипа згідно з даним винаходом розташовують і зміщують по суті вертикально, або по суті перпендикулярно положенню панелі 1, у напрямку до поворотного вузла 50, як показано на фіг. 39а. Шип з'єднують з поворотним вузлом 50 і відділяють від заготовки шипа, як показано на фіг. 39b. Поворотний вузол 50 після цього повертають на близько 90 градусів для того, щоб привести шип 30 з його основною шиповою площиною ТР в горизонтальне положення таким чином, що він може бути з'єднаний в паз 40 краю панелі 1 за допомогою штовхача 46, який виштовхує шип 30 з поворотного вузла і в паз 40. Це показано на фіг. 39c і 39d. Панель 1 показана в горизонтальному положенні з лицьовим боком, зверненим уперед. Зміщуваний шип 30 з виступами може мати досить простий поперечний переріз і може бути легко виготовлений з перерізом і основною площиною ТР шипа, перпендикулярною основній площини заготовки ТВ шипа. Це показано на фіг. 40а. З'єднування в паз є тоді дуже простим, і шип 30 може бути легко вставлений в паз 40, як показано на фіг. 40а. На фіг. 40b показано, що будь-який тип шипа 30, з'єднаний із заготовкою ТВ шипа, може бути повернений перед відділенням від заготовки шипа ТВ і перед з'єднуванням в паз 40. Такий 18 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 поворот, наприклад, може бути виконаний за допомогою двох поворотних штовхачів 51а, 51b, які натискають на верхню і нижню частини шипа 30. На фіг. 40с показаний шип 30, який має досить складний поперечний переріз і який виготовлений з поперечним перерізом і основною площиною ТР шипа, перпендикулярними до основної площини заготовки шипа. Шип 30 з'єднаний із защіпанням. На фіг. 40d показано, що такий складний поперечний переріз може бути виготовлений за допомогою лиття під тиском, якщо шип має виступи 31а, 31а' на внутрішній і зовнішній частинах. На фіг. 41а показано, що шип 30 може бути вставлений в паз 40 дуже контрольованим чином, якщо використовуються верхній 52а і/або нижній 52d напрямні пристрої. Паз 40 повинен бути розташований таким чином, що він дає простір для верхнього напрямного пристрою 52а, щоб бути розташованим між запірним елементом 8 і пазом зміщування 40. Панель навіть на цьому кресленні показана з лицьовими боками вниз. На фіг. 41b показано, що може бути створено більше простору для напрямного пристрою, якщо шип 30 вставлений в площину, яка не паралельна горизонтальній площині. На фіг. 41c, d,e показано, що може бути полегшене вставляння краю 30а шипа в паз 40, якщо частина запірного елемента 8 рейки 6 і/або шипа 30, і/або паза 40 видалена таким чином, що край шипа може бути вставлений в частину паза 40 з меншим або, переважно, навіть без будь-якого опору. Частина шипа 30, що залишилася, може бути після цього вставлена вздовж стику. На фіг. 42а показано, що заготовка ТВ шипа з декількома зміщуваними шипами 30, що містять виступи 31а, може бути виготовлена перфорацією листового матеріалу, що переважно складається з деревноволокнистої плити високого тиску (HDF), пресованого ламінату, фанери, дерева або алюмінію, або будь-якого подібного матеріалу. На фіг. 42b показано, що перфорація може бути використана, щоб стиснути матеріал і виконати трирозмірні секції, наприклад клиноподібні виступи 31а. Може бути перевагою використовувати в тонких флорингах або в м'якому матеріалі серцевини окремий або гнучкий шип, який фіксується до верхньої або нижньої поверхні паза шипа, як показано на фіг. 27b, і який має виступаючу частину 30а, яка містить по суті горизонтальні верхню і нижню контактні поверхні. Цей принцип також може бути використаний в пристроях, відомих за попереднім рівнем техніки, в яких використовується спосіб вертикального складання защіпанням. Гнучкий шип 30 може бути виготовлений з виступаючою частиною 30а, яка фіксується до верхньої і нижньої поверхонь 21а і 20b шипового паза, як показано на фіг. 43а-43с. Запірний пристрій з таким шипом може бути важко або неможливо закрити за допомогою вертикального руху, як показано на фіг. 43d. Однак, він може бути закритий за допомогою комбінованого горизонтального і вертикального руху, як показано на фіг. 43е, 43f, і цей спосіб може бути використаний, наприклад, щоб зафіксувати перші ряди. Фіксація з вертикальним складанням, однак, може бути виконана, якщо зміщуваний шип містить фаску 30b на кінцевій частині краю, яка під час складання буде штовхати виступаючу частину 30а в паз зміщування, як показано на фіг. 43g. На фіг. 44а-d показано, як можуть бути виконані довгий край 10 шипа і натискний край зміщуваного шипа для того, щоб зменшити вертикальне тертя під час фіксації довгих країв і зміщування зміщуваного шипа 30 вздовж короткого краю. Першим етапом в фіксації звичайно є лінійне зміщування в похилому положенні одного довгого краю 5а у напрямку до довгого ребра 5b панелі, укладеної на чорнову підлогу, як показано на фіг. 44а. Шип, переважно, штовхають на вихідну відстань відстані зміщування, яка може розташувати короткі краї по суті в тій же площині, якщо, наприклад, використовуються клиноподібні виступи. Остаточною фіксацією є поворотна дія, як показано на фіг. 44с, коли запірний елемент 8 і запірний паз 14 знаходяться в контакті і полегшують остаточне фіксуюче зміщування, під час цієї дії зміщуваний шип 30 зміщують на відстань LD фіксації. Це остаточне зміщування переважно повинно зафіксувати короткі краї з вертикальним попереднім натягненням, при якому край панелі паза 1' притискують вертикально до верхньої частини рейки 6 на панелі 1 рейки, як показано, наприклад, на фіг. 27b. Тертя між натискним краєм 32 і вершиною шипа 10 може штовхати верхню частину краю вгору і створювати "верхній ярус" на краях стику в кутовій ділянці між довгим і коротким краями. Цього можна уникнути, якщо натискний край 32 нахилений вертикально і всередину до вертикальної площини VP і/або закруглений. Переважний нахил становить 20-40 градусів. Також є перевагою, якщо вершина 10 шипа, яка під час фіксації знаходиться в контакті з натискним краєм 32, закруглена. Відстань LD фіксації становить в показаному варіанті здійснення винаходу менше ніж 0,10 товщини підлоги FT. 19 UA 103185 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 45а-d показано, що вертикальні сили тертя можуть бути додатково зменшені за допомогою гнучкого натискного краю 32, який може бути зміщений, наприклад, вертикально під час фіксації. Цей принцип дозволяє скоротити до нуля відстань фіксації LD, якщо потрібно. На фіг. 46а-b показано, що описані способи виконання виїмок в краю можуть бути використані, щоб змістити відомий шип з одного паза в сусідній паз, як описано на фіг. 1с. Одна або декілька виїмок 33' з похилими або паралельними (фіг. 47с) стінками (фіг. 46b), що горизонтально продовжуються, можуть бути виконані шляхом розрізання рейки 6, при цьому такий варіант здійснення винаходу і спосіб виготовлення є більш економічно вигідними, ніж відомі способи, в яких використовуються тонкі горизонтально різальні дискові пилки, щоб виконати виїмку. На фіг. 47а показано, що принцип вертикального складання натиском з використанням шипа 30, що згинається, який згинається в шиповий паз 20, може бути вдосконалений, якщо гак 75 виконаний на краю, який взаємодіє з виїмкою 33', і попереджає зміщування. Цей варіант здійснення винаходу дозволяє зафіксувати перші ряди за допомогою принципу згинання. На фіг. 47b показано, що гак 75 може бути гнучким і може защіпатися вертикально у виступ, виконаний переважно на нижній частині паза 40 зміщування. На фіг. 48а-48h показані різні варіанти здійснення винаходу. На фіг. 48а показаний довгий зміщуваний шип 30 з двома з'єднуваннями з використанням тертя, який придатний для виробів в формі плитки, що мають ширину 300-400 мм. Можна з'єднувати край по значній довжині краю, навіть якщо шип є досить тонким, оскільки він розташовується і спрямовується всередину паза зміщування і шипового паза. У варіанті здійснення винаходу довжина близько в 200 разів більша товщини шипа. На фіг. 48b показаний зміщуваний шип 30 з гнучким натискним краєм, який може бути використаний, щоб створити попереднє натягнення в подовжньому напрямку після фіксації. На фіг. 48с показана заготовка ТВ шипа, виготовлена за допомогою лиття під тиском, що містить два ряди зміщуваних шипів 30, 30' з виступами і виїмками. Це може значно скоротити виробничі витрати, і шипи можуть бути виготовлені в шипових заготовках, що містять, наприклад, 2*32=64 шипи із забезпеченими допусками на рівні декількох сотень міліметрів. Всі ці показані варіанти здійснення винаходу мають, по суті, рівні проміжні відстані між виступами, і це полегшує раціональне виготовлення. Очевидно, що проміжні відстані можуть змінюватися вздовж стику. На фіг. 48d показано, що відомий гнучкий шип може бути виготовлений в заготовках ТВ, що містять два ряди. На фіг. 48е показаний зміщуваний шип 30 з виступами, який також є гнучким і може згинатися частково всередину в паз зміщування. Це може бути використано, щоб перекрити виробничі допуски і створити вертикальне попереднє натягнення. На фіг. 48f і 48g показано, що край може містити один зміщуваний шип або два шипи 30, 30', або більше. На фіг. 48f показано декілька маленьких гнучких шипів 30, виготовлених переважно в дворядних заготовках, які можуть бути використані на краю, щоб зафіксувати з вертикальним складанням защіпанням. Перевага полягає в тому, що такий же шип може бути використаний для будь-якої ширини. На фіг. 49 показане обладнання для з'єднування окремих деталей 30 з краєм панелі підлоги. Обладнання призначено містити заготовки ТВ шипів, що містять шипи 30, 30', які розташовані в ряд і один за іншим. Воно містить щонайменше два штовхачі 46 і 46'. Перший штовхач 46 з'єднує один з шипів 30 з краєм панелі 1а, при цьому інший штовхач з'єднує сусідній шип 30' в тому ж ряду шипів з краєм 1b другої панелі. Це забезпечує дуже високу швидкість, і декілька окремих деталей можуть бути з'єднані з одним і тим же краєм. На фіг. 50а-50g показаний варіант здійснення винаходу зі зміщуваним шипом 30, який на одному краї містить виступи 31а, і кромкою 22 паза зміщуваного шипа в сусідніх краях, що містять виступи 31b. Виступи виконані клиноподібними з вершинами клинів, зверненими один до одного під час вихідної стадії вертикального складання. Клиноподібні виступи під час фіксації будуть автоматично регулювати дві зміщувані деталі таким чином, що виступи можуть пропустити один одний вертикально, як показано на фіг. 50с і 50f, g. Це буде зміщувати одну з двох зміщуваних деталей, як показано на фіг. 50g, яка після цього може бути виштовхнена назад для того, щоб зафіксувати сусідні краї вертикально і/або горизонтально. Дві зміщувані деталі 30, 22 можуть бути по суті ідентичними. На фіг. 51а-с показаний спосіб розблокування країв двох панелей, які були попередньо заблоковані за допомогою запірного пристрою згідно з даним винаходом. На фіг. 51а показане відкрите положення з виступами 31а шипа, розташованими в або над виїмками 33b паза. На фіг. 51b показане заблоковане положення з виступами 31а шипа, що перекривають виступи 31b паза. Зміщуваний шип 30 може бути зміщений на один крок далі в край, як показано на фіг. 51с, таким чином, що виступи 31а шипа розташовуються над виїмками 33b паза. Є переважним, щоб зовнішній кінець 32' зміщуваного шипа 30 був виконаний таким чином, щоб відкрите положення 20 UA 103185 C2 5 10 15 автоматично виходило, коли цей зовнішній кінець 32' знаходиться в контакті з частиною довгого краю 41 панелі, встановленою в попередньому ряду, переважно внутрішньою частиною шипового паза довгого краю. Є переважним, щоб шип спочатку розташовувавався таким чином, що відстань D1 між зовнішнім кінцем 32' і місцем контакту на сусідньому довгому краю була приблизно такою ж відстанню, що і відстань D2 між двома виступами 31а шипа. На фіг. 51d показаний варіант здійснення винаходу, який містить зміщуваний шип 30 тільки з одним виступом 31а, що продовжується горизонтально за верхній край. Шиповий паз 20 містить одну виїмку 33b і один виступ 31b. Такий варіант здійснення винаходу може бути використаний, щоб вертикально зафіксувати середню секцію коротких країв вузьких панелей. Довгі краї будуть фіксувати кутові секції. Він також переважно може бути використаний в товстих жорстких панелях і в панелях з фасками на краях поверхні. На фіг. 51е показаний варіант здійснення винаходу, в якому виїмки 33b шипа виконані за допомогою тонких і горизонтально різальних дискових пилок. Всі способи і принципи, описані для вертикальної фіксації панелей підлоги, можуть бути використані, щоб фіксувати краї горизонтально. Запірний елемент 8 рейки і запірний паз 14, наприклад, можуть бути замінені зміщуваним запірним елементом з виступами і виїмками, які взаємодіють з виступами і виїмками на запірному пазу і фіксують панель горизонтально. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Комплект панелей (1, 1') підлоги, забезпечених запірним пристроєм, який містить зміщуваний шип (30) на краю першої панелі підлоги і шиповий паз (20) в сусідньому краю подібної другої панелі підлоги для з'єднування країв вертикально, який відрізняється тим, що зміщуваний шип (30) і шиповий паз (20) виконані з можливістю зміщування один відносно одного, при цьому зміщуваний шип (30) містить виступ, що продовжується горизонтально за верхню частину краю (31а, 31b), а шиповий паз (20) містить виступ і виїмку (33а, 33b), виконані таким чином, що сусідні краї можуть займати вертикально відкрите положення, коли виступ зміщуваного шипа (30) відповідає виїмці шипового паза (20), і вертикально зафіксоване положення, в якому виступ зміщуваного шипа (30) вертикально перекриває виступ шипового паза (20), причому зміщуваний шип (30) виконаний з можливістю зміщування в пазу (40) зміщування першої панелі. 2. Комплект панелей підлоги за п. 1, в якому кожний зміщуваний шип (30) і шиповий паз (20) містять один виступ і одну виїмку. 3. Комплект панелей підлоги за п. 2, в якому кожний зміщуваний шип (30) і зміщуваний паз (40) містять декілька виступів і виїмок. 4. Комплект панелей підлоги за п. 3, в якому зміщуваний шип (30) і шиповий паз виконані таким чином, що верхні частини країв можуть бути приведені в контакт за допомогою по суті вертикального переміщення, при цьому вертикально зафіксоване положення одержане шляхом зміщування зміщуваного шипа (30) вздовж одного з країв. 5. Комплект панелей підлоги за будь-яким з пп. 1-4, в якому виступ і виїмки шипового паза (20) виконані на нижній кромці (22) шипового паза (20) в сусідньому краю другої панелі підлоги. 6. Комплект панелей підлоги за п. 5, в якому панелі забезпечені першим і другим з'єднувачами, об'єднаними з панелями підлоги і виконаними з можливістю з'єднування сусідніх країв, при цьому перший з'єднувач містить запірну рейку (6) зі спрямованим вгору запірним елементом (8) на краю панелі підлоги і відкритий вниз запірний паз (14) на сусідньому краю іншої панелі підлоги для з'єднування сусідніх країв в горизонтальному напрямку D2, перпендикулярному сусіднім краям, при цьому другий з'єднувач містить зміщуваний шип (30) на краю панелі підлоги і горизонтально відкритий шиповий паз (20) в сусідньому краю іншої панелі підлоги для з'єднування сусідніх країв у вертикальному напрямку D1, при цьому з'єднувачі виконані з можливістю фіксації за допомогою похилого або вертикального переміщення, при цьому натискний край (32) зміщуваного шипа (30) розташований в вихідному положенні на краю панелі, при цьому натискний край виконаний з можливістю зміщування по суті горизонтально і по суті тільки в одному напрямку і вздовж сусіднього краю з вихідного незафіксованого положення в кінцеве зафіксоване положення. 7. Комплект панелей підлоги за будь-яким з пп. 1-4, в якому перша панель є панеллю в першому ряду, а зміщуваний шип (30) виконаний з можливістю штовхання за допомогою сили, прикладеної до натискного краю (32) панелі у другому ряду. 8. Комплект панелей підлоги за п. 1, в якому зміщуваний шип (30) виконаний з можливістю зміщування по суті вздовж і паралельно сусіднім краям. 21 UA 103185 C2 5 10 15 9. Комплект панелей підлоги за п. 1, в якому ширина зміщуваного шипа (30) змінюється в поздовжньому напрямку зміщуваного шипа. 10. Комплект панелей підлоги за п. 1, в якому виступи і виїмки шипового паза (20) виконані як одне ціле з панеллю. 11. Комплект панелей підлоги за п. 1, в якому виступи і виїмки шипового паза (20) виконані в окремому матеріалі, з'єднаному з краєм. 12. Комплект панелей підлоги за п. 1, в якому щонайменше один виступ має форму клина в горизонтальному і/або вертикальному напрямках. 13. Комплект панелей підлоги за п. 1, в якому зовнішня частина щонайменше одного виступу має ширину або товщину, яка менша, ніж внутрішня частина. 14. Комплект панелей підлоги за п. 1, в якому щонайменше один виступ має клиноподібний поперечний переріз, щоб одержати зростаючий вертикальний тиск, коли зміщуваний шип (30) зміщується вздовж стику. 15. Комплект панелей підлоги за п. 1, в якому зміщуваний паз (40) і шиповий паз (20) зміщені вертикально один відносно одного. 22 UA 103185 C2 23 UA 103185 C2 24 UA 103185 C2 25 UA 103185 C2 26 UA 103185 C2 27 UA 103185 C2 28
