Система “гідроакустична станція-надводний корабель”

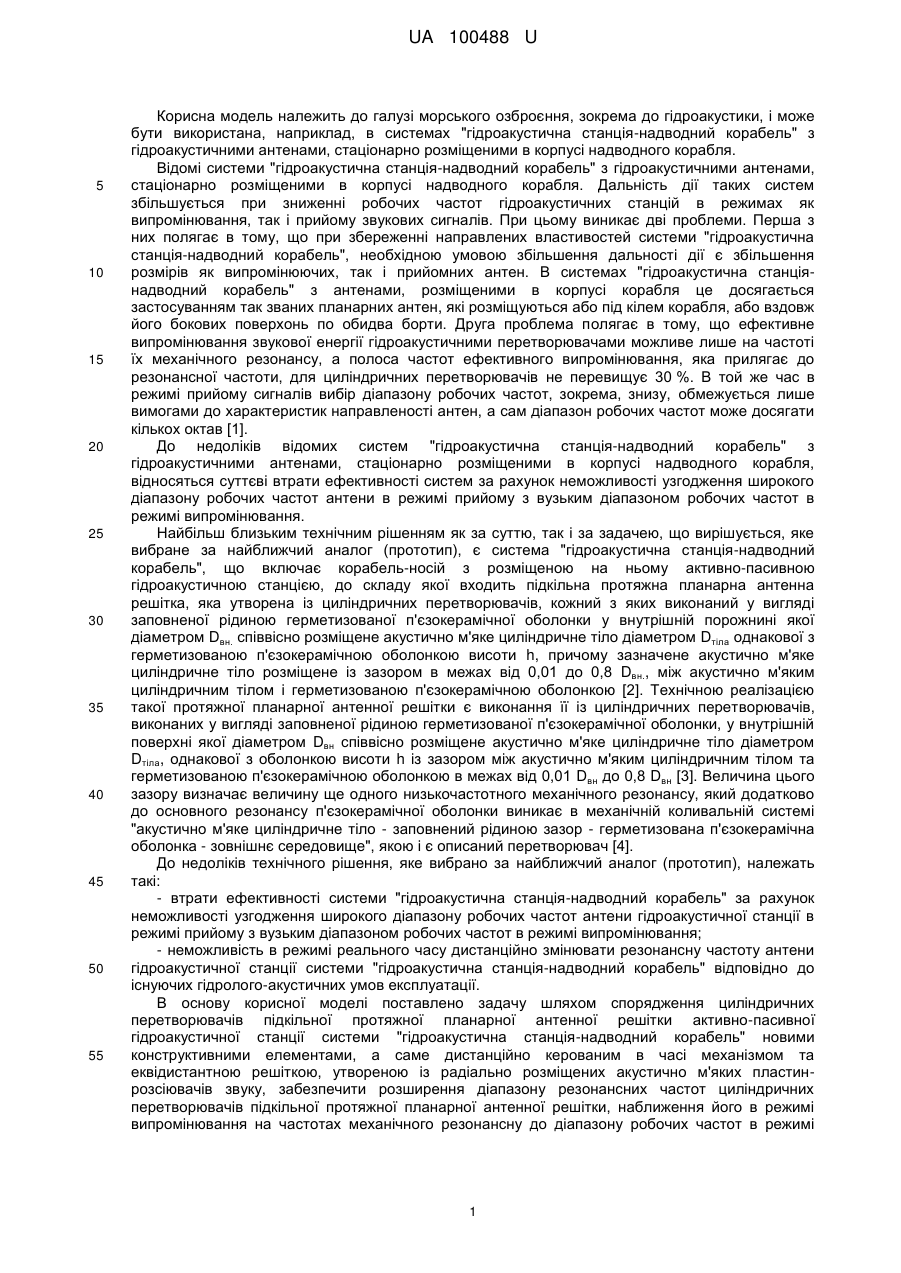

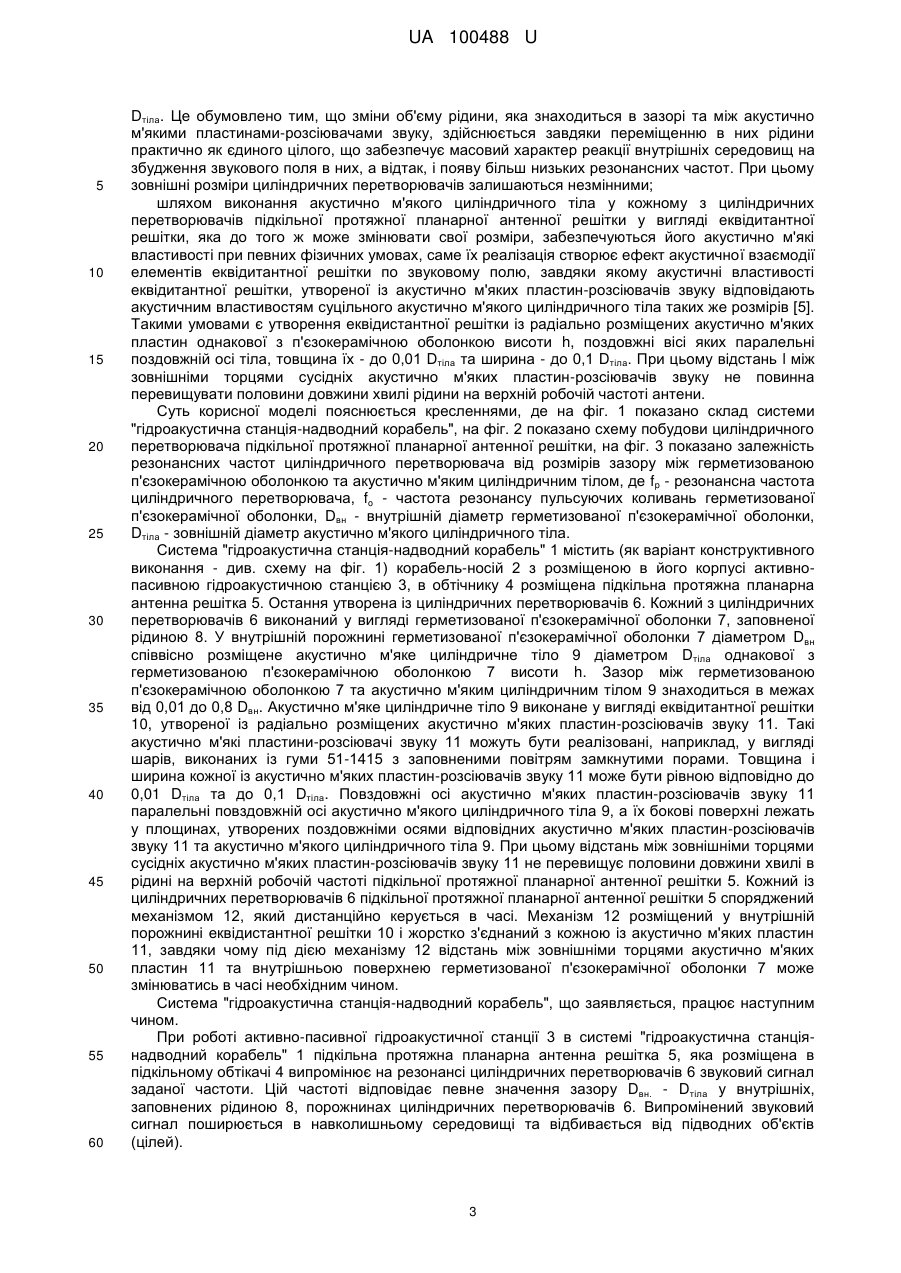

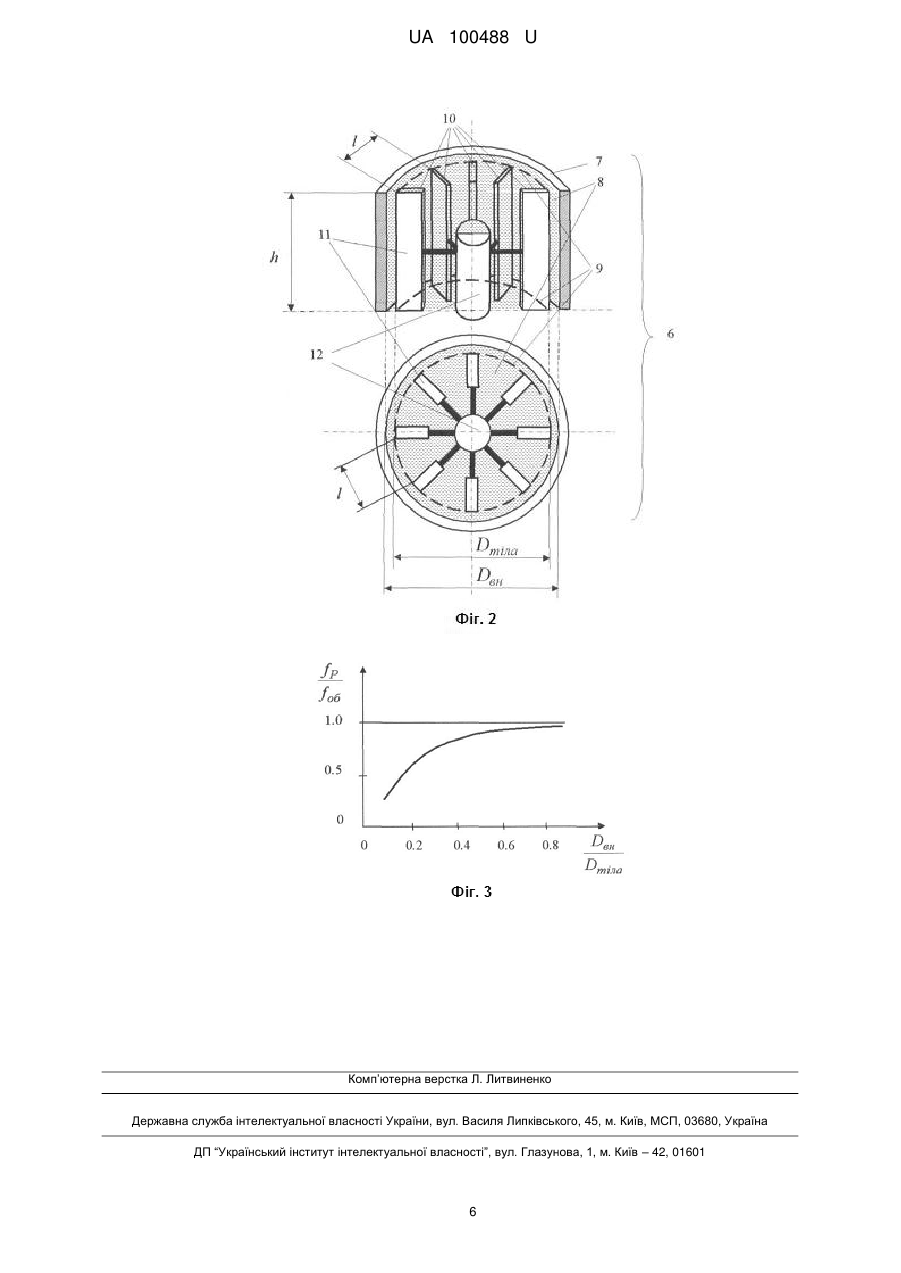

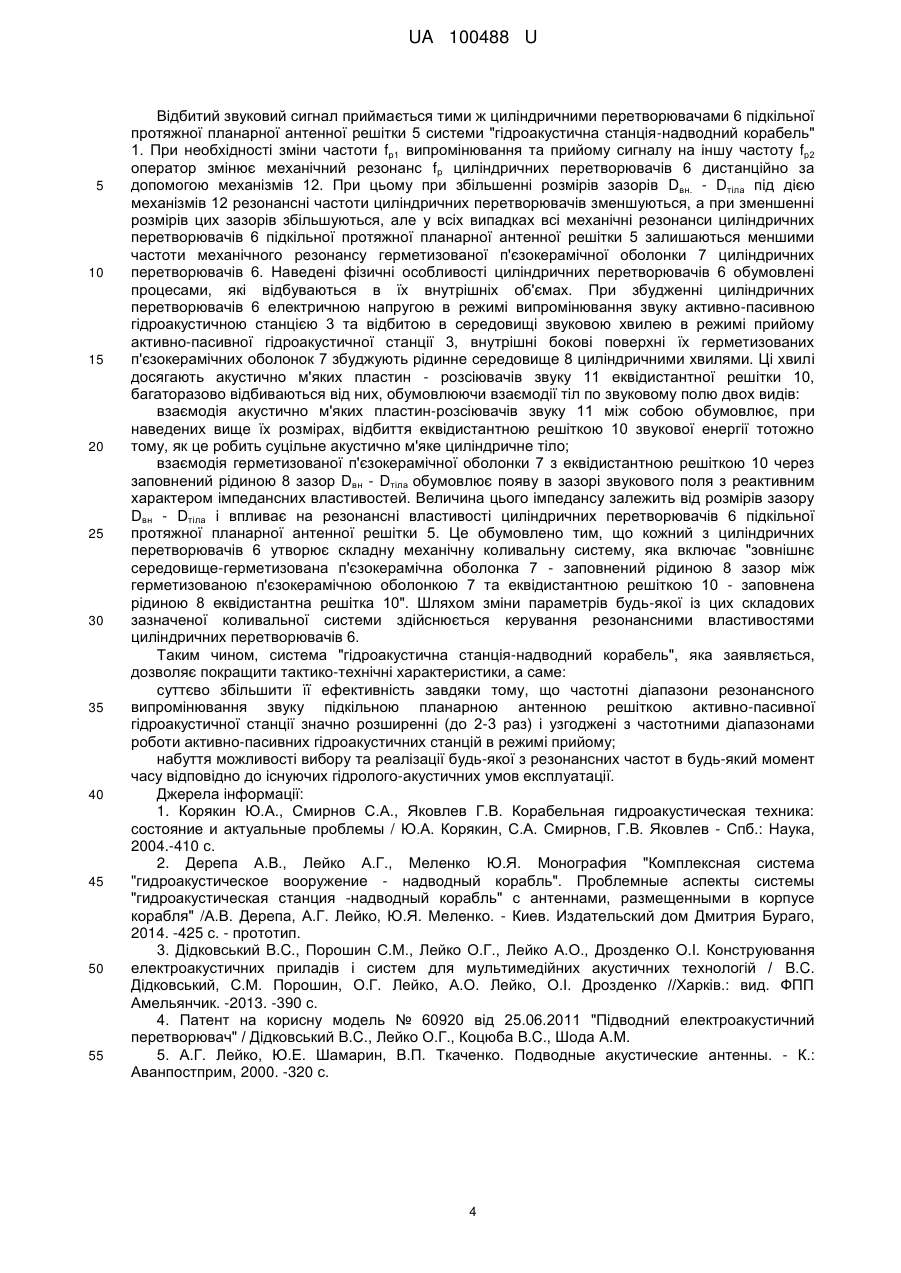

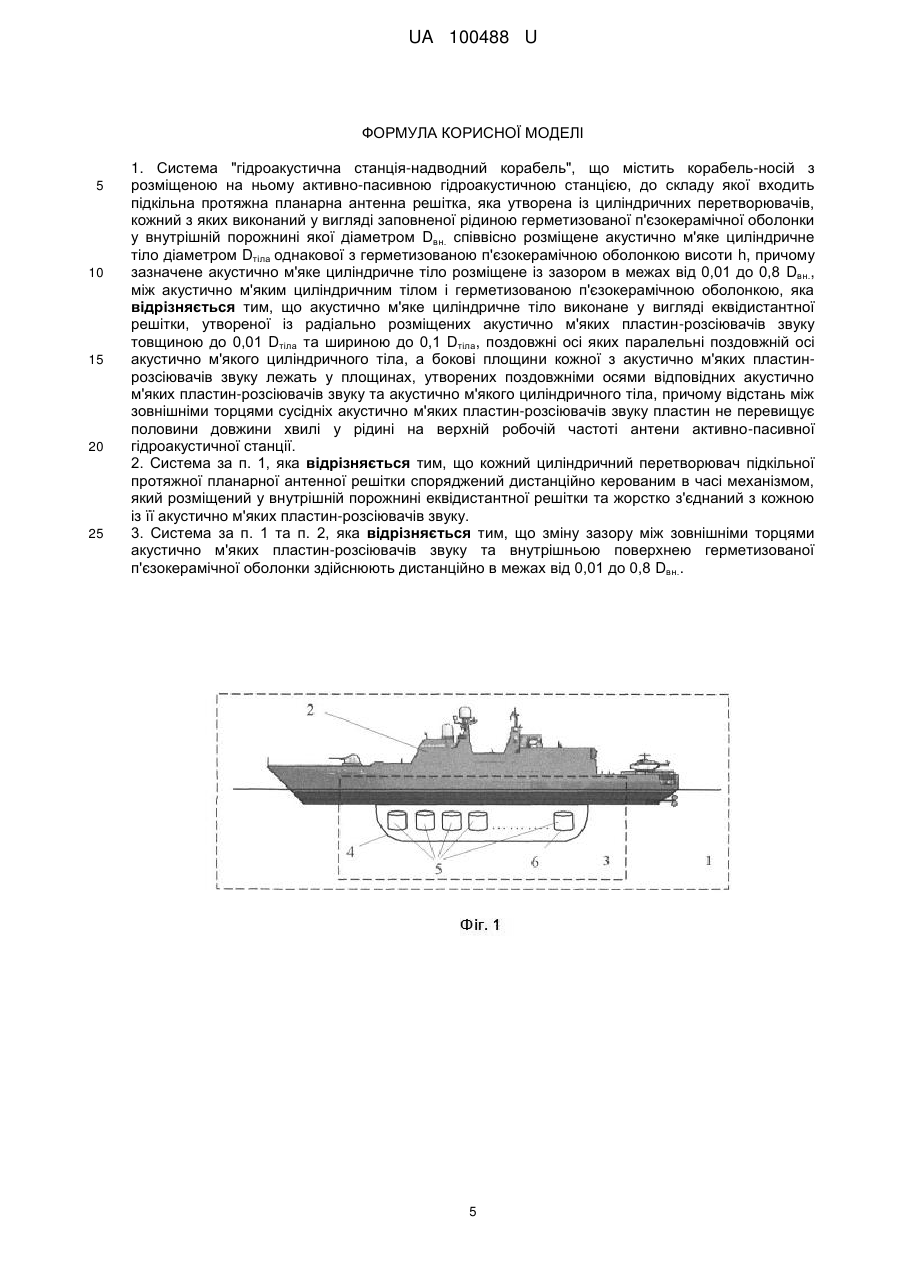

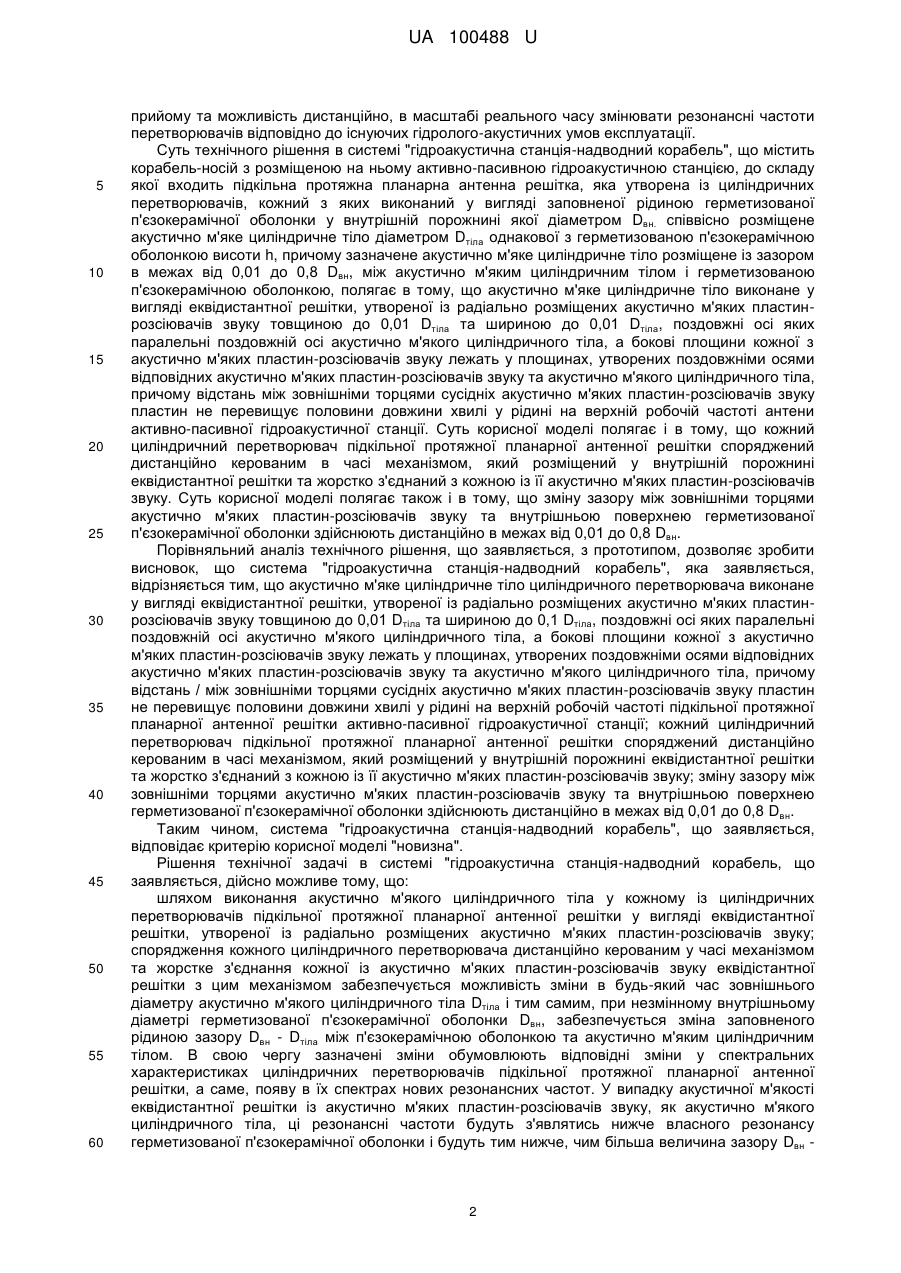

Реферат: Система "гідроакустична станція-надводний корабель", корабель-носій з розміщеною на ньому активно-пасивною гідроакустичною станцією, до складу якої входить підкільна протяжна планарна антенна решітка, яка утворена із циліндричних перетворювачів, кожний з яких виконаний у вигляді заповненої рідиною герметизованої п'єзокерамічної оболонки у внутрішній порожнині якої діаметром Dвн. співвісно розміщене акустично м'яке циліндричне тіло діаметром Dтіла однакової з герметизованою п'єзокерамічною оболонкою висоти h, причому зазначене акустично м'яке циліндричне тіло розміщене із зазором в межах від 0,01 до 0,8 Dвн., між акустично м'яким циліндричним тілом і герметизованою п'єзокерамічною оболонкою. Акустично м'яке циліндричне тіло виконане у вигляді еквідистантної решітки, утвореної із радіально розміщених акустично м'яких пластин-розсіювачів звуку товщиною до 0,01 Dтіла та шириною до 0,1 Dтіла, поздовжні осі яких паралельні поздовжній осі акустично м'якого циліндричного тіла, а бокові площини кожної з акустично м'яких пластин-розсіювачів звуку лежать у площинах, утворених поздовжніми осями відповідних акустично м'яких пластин-розсіювачів звуку та акустично м'якого циліндричного тіла, причому відстань між зовнішніми торцями сусідніх акустично м'яких пластин-розсіювачів звуку пластин не перевищує половини довжини хвилі у рідині на верхній робочій частоті антени активно-пасивної гідроакустичної станції. UA 100488 U (54) СИСТЕМА "ГІДРОАКУСТИЧНА СТАНЦІЯ-НАДВОДНИЙ КОРАБЕЛЬ" UA 100488 U UA 100488 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі морського озброєння, зокрема до гідроакустики, і може бути використана, наприклад, в системах "гідроакустична станція-надводний корабель" з гідроакустичними антенами, стаціонарно розміщеними в корпусі надводного корабля. Відомі системи "гідроакустична станція-надводний корабель" з гідроакустичними антенами, стаціонарно розміщеними в корпусі надводного корабля. Дальність дії таких систем збільшується при зниженні робочих частот гідроакустичних станцій в режимах як випромінювання, так і прийому звукових сигналів. При цьому виникає дві проблеми. Перша з них полягає в тому, що при збереженні направлених властивостей системи "гідроакустична станція-надводний корабель", необхідною умовою збільшення дальності дії є збільшення розмірів як випромінюючих, так і прийомних антен. В системах "гідроакустична станціянадводний корабель" з антенами, розміщеними в корпусі корабля це досягається застосуванням так званих планарних антен, які розміщуються або під кілем корабля, або вздовж його бокових поверхонь по обидва борти. Друга проблема полягає в тому, що ефективне випромінювання звукової енергії гідроакустичними перетворювачами можливе лише на частоті їх механічного резонансу, а полоса частот ефективного випромінювання, яка прилягає до резонансної частоти, для циліндричних перетворювачів не перевищує 30 %. В той же час в режимі прийому сигналів вибір діапазону робочих частот, зокрема, знизу, обмежується лише вимогами до характеристик направленості антен, а сам діапазон робочих частот може досягати кількох октав [1]. До недоліків відомих систем "гідроакустична станція-надводний корабель" з гідроакустичними антенами, стаціонарно розміщеними в корпусі надводного корабля, відносяться суттєві втрати ефективності систем за рахунок неможливості узгодження широкого діапазону робочих частот антени в режимі прийому з вузьким діапазоном робочих частот в режимі випромінювання. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибране за найближчий аналог (прототип), є система "гідроакустична станція-надводний корабель", що включає корабель-носій з розміщеною на ньому активно-пасивною гідроакустичною станцією, до складу якої входить підкільна протяжна планарна антенна решітка, яка утворена із циліндричних перетворювачів, кожний з яких виконаний у вигляді заповненої рідиною герметизованої п'єзокерамічної оболонки у внутрішній порожнині якої діаметром Dвн. співвісно розміщене акустично м'яке циліндричне тіло діаметром Dтіла однакової з герметизованою п'єзокерамічною оболонкою висоти h, причому зазначене акустично м'яке циліндричне тіло розміщене із зазором в межах від 0,01 до 0,8 Dвн., між акустично м'яким циліндричним тілом і герметизованою п'єзокерамічною оболонкою [2]. Технічною реалізацією такої протяжної планарної антенної решітки є виконання її із циліндричних перетворювачів, виконаних у вигляді заповненої рідиною герметизованої п'єзокерамічної оболонки, у внутрішній поверхні якої діаметром Dвн співвісно розміщене акустично м'яке циліндричне тіло діаметром Dтіла, однакової з оболонкою висоти h із зазором між акустично м'яким циліндричним тілом та герметизованою п'єзокерамічною оболонкою в межах від 0,01 Dвн до 0,8 Dвн [3]. Величина цього зазору визначає величину ще одного низькочастотного механічного резонансу, який додатково до основного резонансу п'єзокерамічної оболонки виникає в механічній коливальній системі "акустично м'яке циліндричне тіло - заповнений рідиною зазор - герметизована п'єзокерамічна оболонка - зовнішнє середовище", якою і є описаний перетворювач [4]. До недоліків технічного рішення, яке вибрано за найближчий аналог (прототип), належать такі: - втрати ефективності системи "гідроакустична станція-надводний корабель" за рахунок неможливості узгодження широкого діапазону робочих частот антени гідроакустичної станції в режимі прийому з вузьким діапазоном робочих частот в режимі випромінювання; - неможливість в режимі реального часу дистанційно змінювати резонансну частоту антени гідроакустичної станції системи "гідроакустична станція-надводний корабель" відповідно до існуючих гідролого-акустичних умов експлуатації. В основу корисної моделі поставлено задачу шляхом спорядження циліндричних перетворювачів підкільної протяжної планарної антенної решітки активно-пасивної гідроакустичної станції системи "гідроакустична станція-надводний корабель" новими конструктивними елементами, а саме дистанційно керованим в часі механізмом та еквідистантною решіткою, утвореною із радіально розміщених акустично м'яких пластинрозсіювачів звуку, забезпечити розширення діапазону резонансних частот циліндричних перетворювачів підкільної протяжної планарної антенної решітки, наближення його в режимі випромінювання на частотах механічного резонансну до діапазону робочих частот в режимі 1 UA 100488 U 5 10 15 20 25 30 35 40 45 50 55 60 прийому та можливість дистанційно, в масштабі реального часу змінювати резонансні частоти перетворювачів відповідно до існуючих гідролого-акустичних умов експлуатації. Суть технічного рішення в системі "гідроакустична станція-надводний корабель", що містить корабель-носій з розміщеною на ньому активно-пасивною гідроакустичною станцією, до складу якої входить підкільна протяжна планарна антенна решітка, яка утворена із циліндричних перетворювачів, кожний з яких виконаний у вигляді заповненої рідиною герметизованої п'єзокерамічної оболонки у внутрішній порожнині якої діаметром Dвн. співвісно розміщене акустично м'яке циліндричне тіло діаметром Dтіла однакової з герметизованою п'єзокерамічною оболонкою висоти h, причому зазначене акустично м'яке циліндричне тіло розміщене із зазором в межах від 0,01 до 0,8 Dвн, між акустично м'яким циліндричним тілом і герметизованою п'єзокерамічною оболонкою, полягає в тому, що акустично м'яке циліндричне тіло виконане у вигляді еквідистантної решітки, утвореної із радіально розміщених акустично м'яких пластинрозсіювачів звуку товщиною до 0,01 Dтіла та шириною до 0,01 Dтіла, поздовжні осі яких паралельні поздовжній осі акустично м'якого циліндричного тіла, а бокові площини кожної з акустично м'яких пластин-розсіювачів звуку лежать у площинах, утворених поздовжніми осями відповідних акустично м'яких пластин-розсіювачів звуку та акустично м'якого циліндричного тіла, причому відстань між зовнішніми торцями сусідніх акустично м'яких пластин-розсіювачів звуку пластин не перевищує половини довжини хвилі у рідині на верхній робочій частоті антени активно-пасивної гідроакустичної станції. Суть корисної моделі полягає і в тому, що кожний циліндричний перетворювач підкільної протяжної планарної антенної решітки споряджений дистанційно керованим в часі механізмом, який розміщений у внутрішній порожнині еквідистантної решітки та жорстко з'єднаний з кожною із її акустично м'яких пластин-розсіювачів звуку. Суть корисної моделі полягає також і в тому, що зміну зазору між зовнішніми торцями акустично м'яких пластин-розсіювачів звуку та внутрішньою поверхнею герметизованої п'єзокерамічної оболонки здійснюють дистанційно в межах від 0,01 до 0,8 Dвн. Порівняльний аналіз технічного рішення, що заявляється, з прототипом, дозволяє зробити висновок, що система "гідроакустична станція-надводний корабель", яка заявляється, відрізняється тим, що акустично м'яке циліндричне тіло циліндричного перетворювача виконане у вигляді еквідистантної решітки, утвореної із радіально розміщених акустично м'яких пластинрозсіювачів звуку товщиною до 0,01 Dтіла та шириною до 0,1 Dтіла, поздовжні осі яких паралельні поздовжній осі акустично м'якого циліндричного тіла, а бокові площини кожної з акустично м'яких пластин-розсіювачів звуку лежать у площинах, утворених поздовжніми осями відповідних акустично м'яких пластин-розсіювачів звуку та акустично м'якого циліндричного тіла, причому відстань / між зовнішніми торцями сусідніх акустично м'яких пластин-розсіювачів звуку пластин не перевищує половини довжини хвилі у рідині на верхній робочій частоті підкільної протяжної планарної антенної решітки активно-пасивної гідроакустичної станції; кожний циліндричний перетворювач підкільної протяжної планарної антенної решітки споряджений дистанційно керованим в часі механізмом, який розміщений у внутрішній порожнині еквідистантної решітки та жорстко з'єднаний з кожною із її акустично м'яких пластин-розсіювачів звуку; зміну зазору між зовнішніми торцями акустично м'яких пластин-розсіювачів звуку та внутрішньою поверхнею герметизованої п'єзокерамічної оболонки здійснюють дистанційно в межах від 0,01 до 0,8 Dвн. Таким чином, система "гідроакустична станція-надводний корабель", що заявляється, відповідає критерію корисної моделі "новизна". Рішення технічної задачі в системі "гідроакустична станція-надводний корабель, що заявляється, дійсно можливе тому, що: шляхом виконання акустично м'якого циліндричного тіла у кожному із циліндричних перетворювачів підкільної протяжної планарної антенної решітки у вигляді еквідистантної решітки, утвореної із радіально розміщених акустично м'яких пластин-розсіювачів звуку; спорядження кожного циліндричного перетворювача дистанційно керованим у часі механізмом та жорстке з'єднання кожної із акустично м'яких пластин-розсіювачів звуку еквідістантної решітки з цим механізмом забезпечується можливість зміни в будь-який час зовнішнього діаметру акустично м'якого циліндричного тіла Dтіла і тим самим, при незмінному внутрішньому діаметрі герметизованої п'єзокерамічної оболонки Dвн, забезпечується зміна заповненого рідиною зазору Dвн - Dтіла між п'єзокерамічною оболонкою та акустично м'яким циліндричним тілом. В свою чергу зазначені зміни обумовлюють відповідні зміни у спектральних характеристиках циліндричних перетворювачів підкільної протяжної планарної антенної решітки, а саме, появу в їх спектрах нових резонансних частот. У випадку акустичної м'якості еквідистантної решітки із акустично м'яких пластин-розсіювачів звуку, як акустично м'якого циліндричного тіла, ці резонансні частоти будуть з'являтись нижче власного резонансу герметизованої п'єзокерамічної оболонки і будуть тим нижче, чим більша величина зазору Dвн 2 UA 100488 U 5 10 15 20 25 30 35 40 45 50 55 60 Dтіла. Це обумовлено тим, що зміни об'єму рідини, яка знаходиться в зазорі та між акустично м'якими пластинами-розсіювачами звуку, здійснюється завдяки переміщенню в них рідини практично як єдиного цілого, що забезпечує масовий характер реакції внутрішніх середовищ на збудження звукового поля в них, а відтак, і появу більш низьких резонансних частот. При цьому зовнішні розміри циліндричних перетворювачів залишаються незмінними; шляхом виконання акустично м'якого циліндричного тіла у кожному з циліндричних перетворювачів підкільної протяжної планарної антенної решітки у вигляді еквідитантної решітки, яка до того ж може змінювати свої розміри, забезпечуються його акустично м'які властивості при певних фізичних умовах, саме їх реалізація створює ефект акустичної взаємодії елементів еквідитантної решітки по звуковому полю, завдяки якому акустичні властивості еквідитантної решітки, утвореної із акустично м'яких пластин-розсіювачів звуку відповідають акустичним властивостям суцільного акустично м'якого циліндричного тіла таких же розмірів [5]. Такими умовами є утворення еквідистантної решітки із радіально розміщених акустично м'яких пластин однакової з п'єзокерамічною оболонкою висоти h, поздовжні вісі яких паралельні поздовжній осі тіла, товщина їх - до 0,01 Dтіла та ширина - до 0,1 Dтіла. При цьому відстань l між зовнішніми торцями сусідніх акустично м'яких пластин-розсіювачів звуку не повинна перевищувати половини довжини хвилі рідини на верхній робочій частоті антени. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано склад системи "гідроакустична станція-надводний корабель", на фіг. 2 показано схему побудови циліндричного перетворювача підкільної протяжної планарної антенної решітки, на фіг. 3 показано залежність резонансних частот циліндричного перетворювача від розмірів зазору між герметизованою п'єзокерамічною оболонкою та акустично м'яким циліндричним тілом, де fp - резонансна частота циліндричного перетворювача, fo - частота резонансу пульсуючих коливань герметизованої п'єзокерамічної оболонки, Dвн - внутрішній діаметр герметизованої п'єзокерамічної оболонки, Dтіла - зовнішній діаметр акустично м'якого циліндричного тіла. Система "гідроакустична станція-надводний корабель" 1 містить (як варіант конструктивного виконання - див. схему на фіг. 1) корабель-носій 2 з розміщеною в його корпусі активнопасивною гідроакустичною станцією 3, в обтічнику 4 розміщена підкільна протяжна планарна антенна решітка 5. Остання утворена із циліндричних перетворювачів 6. Кожний з циліндричних перетворювачів 6 виконаний у вигляді герметизованої п'єзокерамічної оболонки 7, заповненої рідиною 8. У внутрішній порожнині герметизованої п'єзокерамічної оболонки 7 діаметром Dвн співвісно розміщене акустично м'яке циліндричне тіло 9 діаметром Dтіла однакової з герметизованою п'єзокерамічною оболонкою 7 висоти h. Зазор між герметизованою п'єзокерамічною оболонкою 7 та акустично м'яким циліндричним тілом 9 знаходиться в межах від 0,01 до 0,8 Dвн. Акустично м'яке циліндричне тіло 9 виконане у вигляді еквідитантної решітки 10, утвореної із радіально розміщених акустично м'яких пластин-розсіювачів звуку 11. Такі акустично м'які пластини-розсіювачі звуку 11 можуть бути реалізовані, наприклад, у вигляді шарів, виконаних із гуми 51-1415 з заповненими повітрям замкнутими порами. Товщина і ширина кожної із акустично м'яких пластин-розсіювачів звуку 11 може бути рівною відповідно до 0,01 Dтіла та до 0,1 Dтіла. Повздовжні осі акустично м'яких пластин-розсіювачів звуку 11 паралельні повздовжній осі акустично м'якого циліндричного тіла 9, а їх бокові поверхні лежать у площинах, утворених поздовжніми осями відповідних акустично м'яких пластин-розсіювачів звуку 11 та акустично м'якого циліндричного тіла 9. При цьому відстань між зовнішніми торцями сусідніх акустично м'яких пластин-розсіювачів звуку 11 не перевищує половини довжини хвилі в рідині на верхній робочій частоті підкільної протяжної планарної антенної решітки 5. Кожний із циліндричних перетворювачів 6 підкільної протяжної планарної антенної решітки 5 споряджений механізмом 12, який дистанційно керується в часі. Механізм 12 розміщений у внутрішній порожнині еквідистантної решітки 10 і жорстко з'єднаний з кожною із акустично м'яких пластин 11, завдяки чому під дією механізму 12 відстань між зовнішніми торцями акустично м'яких пластин 11 та внутрішньою поверхнею герметизованої п'єзокерамічної оболонки 7 може змінюватись в часі необхідним чином. Система "гідроакустична станція-надводний корабель", що заявляється, працює наступним чином. При роботі активно-пасивної гідроакустичної станції 3 в системі "гідроакустична станціянадводний корабель" 1 підкільна протяжна планарна антенна решітка 5, яка розміщена в підкільному обтікачі 4 випромінює на резонансі циліндричних перетворювачів 6 звуковий сигнал заданої частоти. Цій частоті відповідає певне значення зазору Dвн. - Dтіла у внутрішніх, заповнених рідиною 8, порожнинах циліндричних перетворювачів 6. Випромінений звуковий сигнал поширюється в навколишньому середовищі та відбивається від підводних об'єктів (цілей). 3 UA 100488 U 5 10 15 20 25 30 35 40 45 50 55 Відбитий звуковий сигнал приймається тими ж циліндричними перетворювачами 6 підкільної протяжної планарної антенної решітки 5 системи "гідроакустична станція-надводний корабель" 1. При необхідності зміни частоти fp1 випромінювання та прийому сигналу на іншу частоту fр2 оператор змінює механічний резонанс fp циліндричних перетворювачів 6 дистанційно за допомогою механізмів 12. При цьому при збільшенні розмірів зазорів Dвн. - Dтіла під дією механізмів 12 резонансні частоти циліндричних перетворювачів зменшуються, а при зменшенні розмірів цих зазорів збільшуються, але у всіх випадках всі механічні резонанси циліндричних перетворювачів 6 підкільної протяжної планарної антенної решітки 5 залишаються меншими частоти механічного резонансу герметизованої п'єзокерамічної оболонки 7 циліндричних перетворювачів 6. Наведені фізичні особливості циліндричних перетворювачів 6 обумовлені процесами, які відбуваються в їх внутрішніх об'ємах. При збудженні циліндричних перетворювачів 6 електричною напругою в режимі випромінювання звуку активно-пасивною гідроакустичною станцією 3 та відбитою в середовищі звуковою хвилею в режимі прийому активно-пасивної гідроакустичної станції 3, внутрішні бокові поверхні їх герметизованих п'єзокерамічних оболонок 7 збуджують рідинне середовище 8 циліндричними хвилями. Ці хвилі досягають акустично м'яких пластин - розсіювачів звуку 11 еквідистантної решітки 10, багаторазово відбиваються від них, обумовлюючи взаємодії тіл по звуковому полю двох видів: взаємодія акустично м'яких пластин-розсіювачів звуку 11 між собою обумовлює, при наведених вище їх розмірах, відбиття еквідистантною решіткою 10 звукової енергії тотожно тому, як це робить суцільне акустично м'яке циліндричне тіло; взаємодія герметизованої п'єзокерамічної оболонки 7 з еквідистантною решіткою 10 через заповнений рідиною 8 зазор Dвн - Dтіла обумовлює появу в зазорі звукового поля з реактивним характером імпедансних властивостей. Величина цього імпедансу залежить від розмірів зазору Dвн - Dтіла і впливає на резонансні властивості циліндричних перетворювачів 6 підкільної протяжної планарної антенної решітки 5. Це обумовлено тим, що кожний з циліндричних перетворювачів 6 утворює складну механічну коливальну систему, яка включає "зовнішнє середовище-герметизована п'єзокерамічна оболонка 7 - заповнений рідиною 8 зазор між герметизованою п'єзокерамічною оболонкою 7 та еквідистантною решіткою 10 - заповнена рідиною 8 еквідистантна решітка 10". Шляхом зміни параметрів будь-якої із цих складових зазначеної коливальної системи здійснюється керування резонансними властивостями циліндричних перетворювачів 6. Таким чином, система "гідроакустична станція-надводний корабель", яка заявляється, дозволяє покращити тактико-технічні характеристики, а саме: суттєво збільшити її ефективність завдяки тому, що частотні діапазони резонансного випромінювання звуку підкільною планарною антенною решіткою активно-пасивної гідроакустичної станції значно розширенні (до 2-3 раз) і узгоджені з частотними діапазонами роботи активно-пасивних гідроакустичних станцій в режимі прийому; набуття можливості вибору та реалізації будь-якої з резонансних частот в будь-який момент часу відповідно до існуючих гідролого-акустичних умов експлуатації. Джерела інформації: 1. Корякин Ю.А., Смирнов С.А., Яковлев Г.В. Корабельная гидроакустическая техника: состояние и актуальные проблемы / Ю.А. Корякин, С.А. Смирнов, Г.В. Яковлев - Спб.: Наука, 2004.-410 с. 2. Дерепа А.В., Лейко А.Г., Меленко Ю.Я. Монография "Комплексная система "гидроакустическое вооружение - надводный корабль". Проблемные аспекты системы "гидроакустическая станция -надводный корабль" с антеннами, размещенными в корпусе корабля" /А.В. Дерепа, А.Г. Лейко, Ю.Я. Меленко. - Киев. Издательский дом Дмитрия Бураго, 2014. -425 с. - прототип. 3. Дідковський B.C., Порошин С.М., Лейко О.Г., Лейко А.О., Дрозденко O.I. Конструювання електроакустичних приладів і систем для мультимедійних акустичних технологій / B.C. Дідковський, С.М. Порошин, О.Г. Лейко, А.О. Лейко, О.І. Дрозденко //Харків.: вид. ФПП Амельянчик. -2013. -390 с. 4. Патент на корисну модель № 60920 від 25.06.2011 "Підводний електроакустичний перетворювач" / Дідковський B.C., Лейко О.Г., Коцюба B.C., Шода A.M. 5. А.Г. Лейко, Ю.Е. Шамарин, В.П. Ткаченко. Подводные акустические антенны. - К.: Аванпостприм, 2000. -320 с. 4 UA 100488 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Система "гідроакустична станція-надводний корабель", що містить корабель-носій з розміщеною на ньому активно-пасивною гідроакустичною станцією, до складу якої входить підкільна протяжна планарна антенна решітка, яка утворена із циліндричних перетворювачів, кожний з яких виконаний у вигляді заповненої рідиною герметизованої п'єзокерамічної оболонки у внутрішній порожнині якої діаметром Dвн. співвісно розміщене акустично м'яке циліндричне тіло діаметром Dтіла однакової з герметизованою п'єзокерамічною оболонкою висоти h, причому зазначене акустично м'яке циліндричне тіло розміщене із зазором в межах від 0,01 до 0,8 Dвн., між акустично м'яким циліндричним тілом і герметизованою п'єзокерамічною оболонкою, яка відрізняється тим, що акустично м'яке циліндричне тіло виконане у вигляді еквідистантної решітки, утвореної із радіально розміщених акустично м'яких пластин-розсіювачів звуку товщиною до 0,01 Dтіла та шириною до 0,1 Dтіла, поздовжні осі яких паралельні поздовжній осі акустично м'якого циліндричного тіла, а бокові площини кожної з акустично м'яких пластинрозсіювачів звуку лежать у площинах, утворених поздовжніми осями відповідних акустично м'яких пластин-розсіювачів звуку та акустично м'якого циліндричного тіла, причому відстань між зовнішніми торцями сусідніх акустично м'яких пластин-розсіювачів звуку пластин не перевищує половини довжини хвилі у рідині на верхній робочій частоті антени активно-пасивної гідроакустичної станції. 2. Система за п. 1, яка відрізняється тим, що кожний циліндричний перетворювач підкільної протяжної планарної антенної решітки споряджений дистанційно керованим в часі механізмом, який розміщений у внутрішній порожнині еквідистантної решітки та жорстко з'єднаний з кожною із її акустично м'яких пластин-розсіювачів звуку. 3. Система за п. 1 та п. 2, яка відрізняється тим, що зміну зазору між зовнішніми торцями акустично м'яких пластин-розсіювачів звуку та внутрішньою поверхнею герметизованої п'єзокерамічної оболонки здійснюють дистанційно в межах від 0,01 до 0,8 Dвн.. 5 UA 100488 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
