Захисний профіль

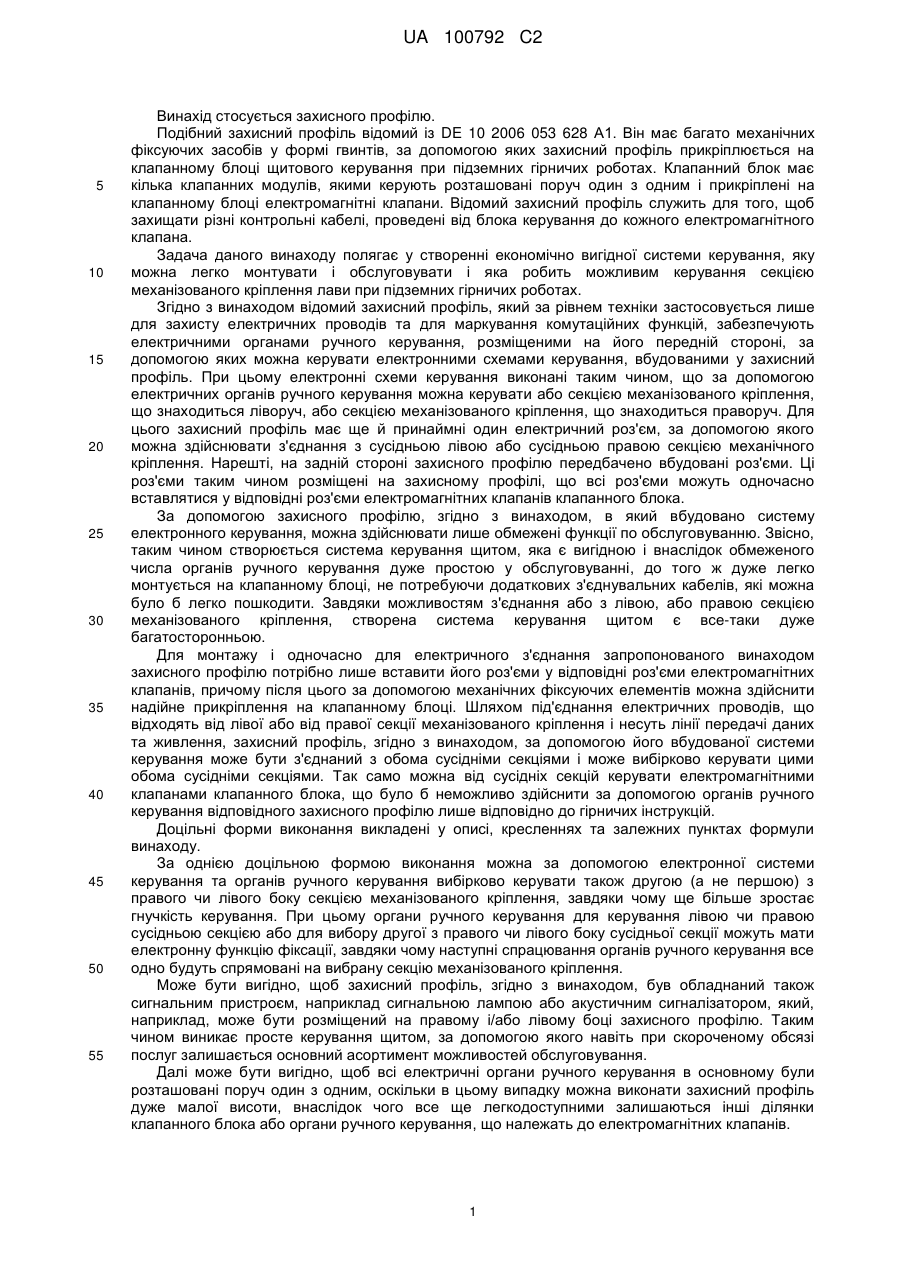

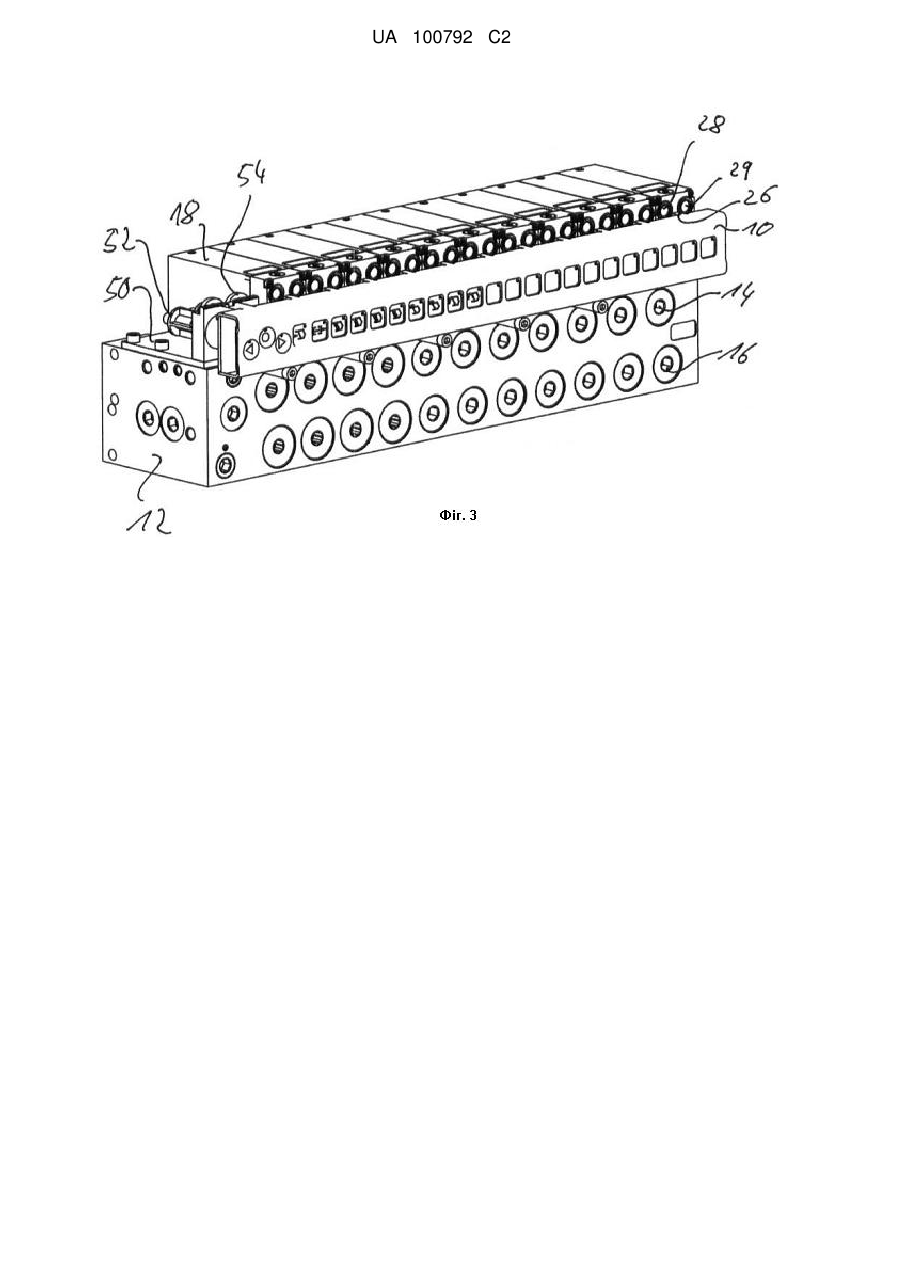

Реферат: Захисний профіль на передній стороні має електричні органи ручного керування, які служать для керування вбудованою у захисний профіль електронною системою керування. UA 100792 C2 (12) UA 100792 C2 UA 100792 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується захисного профілю. Подібний захисний профіль відомий із DE 10 2006 053 628 А1. Він має багато механічних фіксуючих засобів у формі гвинтів, за допомогою яких захисний профіль прикріплюється на клапанному блоці щитового керування при підземних гірничих роботах. Клапанний блок має кілька клапанних модулів, якими керують розташовані поруч один з одним і прикріплені на клапанному блоці електромагнітні клапани. Відомий захисний профіль служить для того, щоб захищати різні контрольні кабелі, проведені від блока керування до кожного електромагнітного клапана. Задача даного винаходу полягає у створенні економічно вигідної системи керування, яку можна легко монтувати і обслуговувати і яка робить можливим керування секцією механізованого кріплення лави при підземних гірничих роботах. Згідно з винаходом відомий захисний профіль, який за рівнем техніки застосовується лише для захисту електричних проводів та для маркування комутаційних функцій, забезпечують електричними органами ручного керування, розміщеними на його передній стороні, за допомогою яких можна керувати електронними схемами керування, вбудованими у захисний профіль. При цьому електронні схеми керування виконані таким чином, що за допомогою електричних органів ручного керування можна керувати або секцією механізованого кріплення, що знаходиться ліворуч, або секцією механізованого кріплення, що знаходиться праворуч. Для цього захисний профіль має ще й принаймні один електричний роз'єм, за допомогою якого можна здійснювати з'єднання з сусідньою лівою або сусідньою правою секцією механічного кріплення. Нарешті, на задній стороні захисного профілю передбачено вбудовані роз'єми. Ці роз'єми таким чином розміщені на захисному профілі, що всі роз'єми можуть одночасно вставлятися у відповідні роз'єми електромагнітних клапанів клапанного блока. За допомогою захисного профілю, згідно з винаходом, в який вбудовано систему електронного керування, можна здійснювати лише обмежені функції по обслуговуванню. Звісно, таким чином створюється система керування щитом, яка є вигідною і внаслідок обмеженого числа органів ручного керування дуже простою у обслуговуванні, до того ж дуже легко монтується на клапанному блоці, не потребуючи додаткових з'єднувальних кабелів, які можна було б легко пошкодити. Завдяки можливостям з'єднання або з лівою, або правою секцією механізованого кріплення, створена система керування щитом є все-таки дуже багатосторонньою. Для монтажу і одночасно для електричного з'єднання запропонованого винаходом захисного профілю потрібно лише вставити його роз'єми у відповідні роз'єми електромагнітних клапанів, причому після цього за допомогою механічних фіксуючих елементів можна здійснити надійне прикріплення на клапанному блоці. Шляхом під'єднання електричних проводів, що відходять від лівої або від правої секції механізованого кріплення і несуть лінії передачі даних та живлення, захисний профіль, згідно з винаходом, за допомогою його вбудованої системи керування може бути з'єднаний з обома сусідніми секціями і може вибірково керувати цими обома сусідніми секціями. Так само можна від сусідніх секцій керувати електромагнітними клапанами клапанного блока, що було б неможливо здійснити за допомогою органів ручного керування відповідного захисного профілю лише відповідно до гірничих інструкцій. Доцільні форми виконання викладені у описі, кресленнях та залежних пунктах формули винаходу. За однією доцільною формою виконання можна за допомогою електронної системи керування та органів ручного керування вибірково керувати також другою (а не першою) з правого чи лівого боку секцією механізованого кріплення, завдяки чому ще більше зростає гнучкість керування. При цьому органи ручного керування для керування лівою чи правою сусідньою секцією або для вибору другої з правого чи лівого боку сусідньої секції можуть мати електронну функцію фіксації, завдяки чому наступні спрацювання органів ручного керування все одно будуть спрямовані на вибрану секцію механізованого кріплення. Може бути вигідно, щоб захисний профіль, згідно з винаходом, був обладнаний також сигнальним пристроєм, наприклад сигнальною лампою або акустичним сигналізатором, який, наприклад, може бутирозміщений на правому і/або лівому боці захисного профілю. Таким чином виникає просте керування щитом, за допомогою якого навіть при скороченому обсязі послуг залишається основний асортимент можливостей обслуговування. Далі може бути вигідно, щоб всі електричні органи ручного керування в основному були розташовані поруч один з одним, оскільки в цьому випадку можна виконати захисний профіль дуже малої висоти, внаслідок чого все ще легкодоступними залишаються інші ділянки клапанного блока або органи ручного керування, що належать до електромагнітних клапанів. 1 UA 100792 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з іншою доцільною формою виконання захисний профіль може бути в основному Uподібною штамповано-гнутою деталлю, яка позаду закривається стінкою. У цю стінку можна інтегрувати електричні роз'єми. Завдяки виконанню захисного профілю як штамповано-гнутої деталі він може бути дуже жорстким. Одночасно завдяки U-подібній формі можна добре вмонтувати електронні засоби керування всередину захисного профілю. Згідно з подальшою формою виконання захисний профіль може мати виконані на задній стороні дистанціювальні елементи, які виступають із задньої сторони захисного профілю і у змонтованому стані можуть прилягати, наприклад, до електромагнітних клапанів. Це гарантує, що при застосуванні механічних фіксуючих засобів захисний профіль займає точну відстань до клапанного блока з електромагнітними клапанами, не пошкоджуючи електричного контакту. Згідно з іншим аспектом винаходу він стосується клапанного блока вищезгаданого типу з встановленим на ньому захисним профілем, причому встановлення здійснюють шляхом вставляння роз'ємів захисного профілю у роз'єми електромагнітних клапанів. При такій формі виконання винаходу не обов'язково потрібно передбачати механічні фіксуючі засоби на захисному профілі, і така форма виконання може бути застосована, наприклад, як додатковий спосіб керування, коли потрібно перевірити, чи не має дефектів електронна система керування захисного профілю, згідно з винаходом. Згідно з іншою доцільною формою виконання на клапанному блоці може бути прикріплений принаймні один електричний роз'єм, через який можна приєднувати контрольний кабель до сусідньої лівої чи сусідньої правої секції механізованого кріплення, причому у цьому контрольному кабелі можуть міститися також проводи електричного живлення. Крім того, така форма виконання гарантує, що захисний профіль являє собою окремий модуль, який легко змонтувати і обслуговувати, і на якому не прикріплено жодних кабелів. Далі даний винахід пояснюється більш детально на прикладі доцільної форми виконання з використанням креслень. На них зображені: Фіг. 1. Вид у перспективі захисного профілю; Фіг. 2. Вид спереду, вид у плані та вид збоку захисного профілю за фіг. 1; Фіг. 3. Вид у перспективі захисного профілю за фіг. 1 та 2, прикріпленого на клапанному блоці з електромагнітними клапанами; та Фіг. 4. Збільшений вид пристрою за фіг. 3 у розрізі. Фіг. 1 показує у перспективі вид захисного профілю 10 для зображеного на фіг. 3 клапанного блока 12, що має клапанні модулі 14, 16 у формі клапанних патронів, які встановлені у клапанному блоці 12 з передньої сторони паралельно один одному. На верхній стороні клапанного блока 12 прикріплені кілька (в зображеній формі виконання загалом одинадцять) електромагнітних клапанів 18, які мають в основному корпус квадратної форми і розташовані тісно поруч один з одним. Електромагнітні клапани 18 служать для керування гідравлічними клапанними модулями 14 та 16 і можуть мати клапан попереднього керування. Як видно на фіг. 2 та 4, захисний профіль в поперечнику має в основному U-подібну форму, причому вільний кінець верхньої «ніжки» нахилений під кутом 90° донизу, щоб утворити прилягання до задньої стінки 20. Захисний профіль 10 виконаний як штамповано-гнута деталь із, наприклад, високоякісної сталі, і до нижньої сторони захисного профілю, тобто до нижньої «ніжки», у зображеному прикладі приєднані зварюванням загалом чотири механічні фіксуючі засоби у формі гвинтових патронів 22, в які входять болти 24, які можуть бути вгвинчені у клапанний блок з передньої сторони. На верхній «ніжці» захисного профілю 10 передбачені кілька дистанціювальних елементів 26 у формі язичків, які у змонтованому стані (фіг. 3) прилягають до електромагнітних клапанів 18, але завжди між двома органами ручного керування 28, 29 електромагнітного клапана. Всередині захисного профілю 10 знаходиться розташована паралельно до передньої стінки захисного профілю 10 плата керування 30, на якій розміщено електронну систему керування 32, за допомогою якої та за участю органів ручного керування 34, що знаходяться поряд один з одним на передній стороні захисного профілю 10, може здійснюватися керування щитом. Таким чином електронна система керування 32 вбудовується у захисний профіль 10 і дозволяє керувати праворуч або ліворуч розташованою секцією механічного кріплення. Для вибрання секції на передній стороні захисного профілю 10 передбачені дві селекторні клавіші 36 та 38, які мають електронну стопорну функцію. За допомогою іншої клавіші 40 можна таким чином регулювати електронну систему керування 32, щоб вона вибирала не сусідню, а наступну за сусідньою секцію справа чи зліва. Для комунікації з сусідніми секціями механізованого кріплення на задній стороні захисного профілю 10 передбачено електричні роз'єми 42, 44. Крім того, на задній стороні захисного профілю 10, тобто в стінці 20, вбудовано загалом одинадцять електричних роз'ємів 46 (фіг. 4), які всі одночасно можуть вставлятися у відповідні 2 UA 100792 C2 5 10 15 20 25 роз'єми 48 (фіг. 4) електромагнітних клапанів 18. Як видно на фіг. 4, роз'єми 46 захисного профілю 10 за допомогою ущільнюючого кільця вбудовані у стінку 20, і електричні з'єднувальні елементи роз'ємів 46 контактують з друкованою платою 30. Так само роз'єми 48 електромагнітних клапанів 18 ущільнюються за допомогою ущільнюючого кільця та накидної гайки, завдяки чому у остаточно змонтованому стані обидва роз'єми 46 та 48 вступають у взаємний контакт належним чином, коли язички 26 прилягають до електромагнітних клапанів 18. Всі органи ручного керування 34-40 можуть бути виконані як традиційні клавішні елементи плівково-контактної клавіатури. Крім того, у захисний профіль можна вбудувати сигнальну лампочку і/або звуковий сигналізатор. Далі, на захисному профілі 10 може бути встановлений аварійний вимикач. Для того, щоб з'єднувати електричні проводи з сусідньою лівою чи правою секцією механізованого кріплення і захисним профілем, на клапанному блоці 12 за участю монтажної панелі 50 (фіг. 3) прикріплюють ще два електричні роз'єми 52 та 54, які взаємодіють з роз'ємами 42 та 44 захисного профілю 10, коли захисний профіль прикріплено на клапанному блоці чи на електромагнітних клапанах 18. Прикріплення можна здійснити, просто з'єднуючи електричні роз'єми захисного профілю 10 та електромагнітних клапанів 18. Додаткову гарантію може створити вгвинчування болтів 24 у клапанний блок 12. Як видно на фіг. 4, для утримування стінки 20 та друкованої плати 30 всередині захисного профілю 10 передбачено опорний профіль 56, який упирається в передню внутрішню сторону та обидві внутрішні сторони «ніжок» захисного профілю 10. Крім того, опорний профіль 56 має дві напрямні ділянки 58 та 60, в які входять відповідні з'єднувальні ділянки задньої стінки 20. У зображеному на фіг. 4 стані утворену захисним профілем 10 та задньою стінкою 20 внутрішню порожнину можна заповнити заливною масою. Нарешті, як показує фіг. 3, захисний профіль 10 має приблизно таку саму ширину, як і клапанний блок 12, а висоту захисного профілю 10 вибирають таким чином, щоб можливим був доступ до клапанних модулів 14 та 16, а також до органів ручного керування 28 та 29. У демонтованому стані на захисному профілі не прикріплюють жодних кабелів, так що його можна простим чином замінити і маніпулювати ним, не призводячи до пошкодження кабелів. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Захисний профіль (10) для клапанного блока (12) секції механізованого кріплення для підземних гірничих робіт, яка має багато клапанних модулів (14, 16), що керуються прикріпленими на клапанному блоці поряд один з одним електромагнітними клапанами (18), причому захисний профіль (10) обладнано механічними фіксуючими засобами (22, 24), з утворенням жорсткого з'єднання з клапанним блоком (12), який відрізняється тим, що захисний профіль (10) на своїй передній стороні має електричні органи ручного керування (34), і що в захисний профіль (10) вбудовано електронну систему (32) керування, виконану зі здатністю - за участі електричних органів ручного керування (34-40) - керування або секцією механізованого кріплення з правої сторони, або секцією механізованого кріплення з лівої сторони, і що захисний профіль (10) має принаймні один електричний роз'єм (42, 44) для з'єднання з сусідньою лівою або з сусідньою правою секцією механізованого кріплення, і що захисний профіль (10) на своїй задній стороні має вбудовані роз'єми (46), які всі можна одночасно вставляти у роз'єми (48) електромагнітних клапанів. 2. Захисний профіль за п. 1, який відрізняється тим, що електронна система (32) керування виконана зі здатністю керування на вибір також наступною після сусідньої секцією механізованого кріплення. 3. Захисний профіль за п. 1 або 2, який відрізняється тим, що він має вбудований сигнальний пристрій і/або аварійний вимикач. 4. Захисний профіль за принаймні одним із попередніх пунктів, який відрізняється тим, що всі електричні органи ручного керування (34-40) в основному розташовані поряд один з одним. 5. Захисний профіль за принаймні одним із попередніх пунктів, який відрізняється тим, що він виконаний у вигляді в основному U-подібної штамповано-гнутої деталі (10), задня частина якої закрита стінкою (20). 6. Захисний профіль за принаймні одним із попередніх пунктів, який відрізняється тим, що він має інтегровані в задній частині дистанціювальні елементи (26). 7. Клапанний блок (12) секції механізованого кріплення, який має множину гідравлічних клапанних модулів (14, 16), що керуються розташованими поряд один з одним і прикріпленими до клапанного блока (12) електромагнітними клапанами (18), і на якому прикріплено захисний профіль (10) за принаймні одним із попередніх пунктів, шляхом вставляння роз'ємів (46) захисного профілю у роз'єми (48) електромагнітних клапанів (18). 3 UA 100792 C2 5 8. Клапанний блок за п. 7, який відрізняється тим, що на клапанному блоці (12) прикріплено принаймні один електричний роз'єм, за допомогою якого контрольний кабель приєднано до сусідньої лівої чи сусідньої правої секції механізованого кріплення. 9. Клапанний блок за п. 7 або 8, який відрізняється тим, що він має приблизно таку саму ширину, як і захисний профіль (10). 10. Клапанний блок за пп. 7, 8 або 9, який відрізняється тим, що захисний профіль (10) таким чином прикріплено до клапанного блока (12), що дистанціювальні елементи (26), виконані на захисному профілі (10), прилягають до електромагнітних клапанів (18). 4 UA 100792 C2 5 UA 100792 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
