Відрізна багатогранна різальна пластина

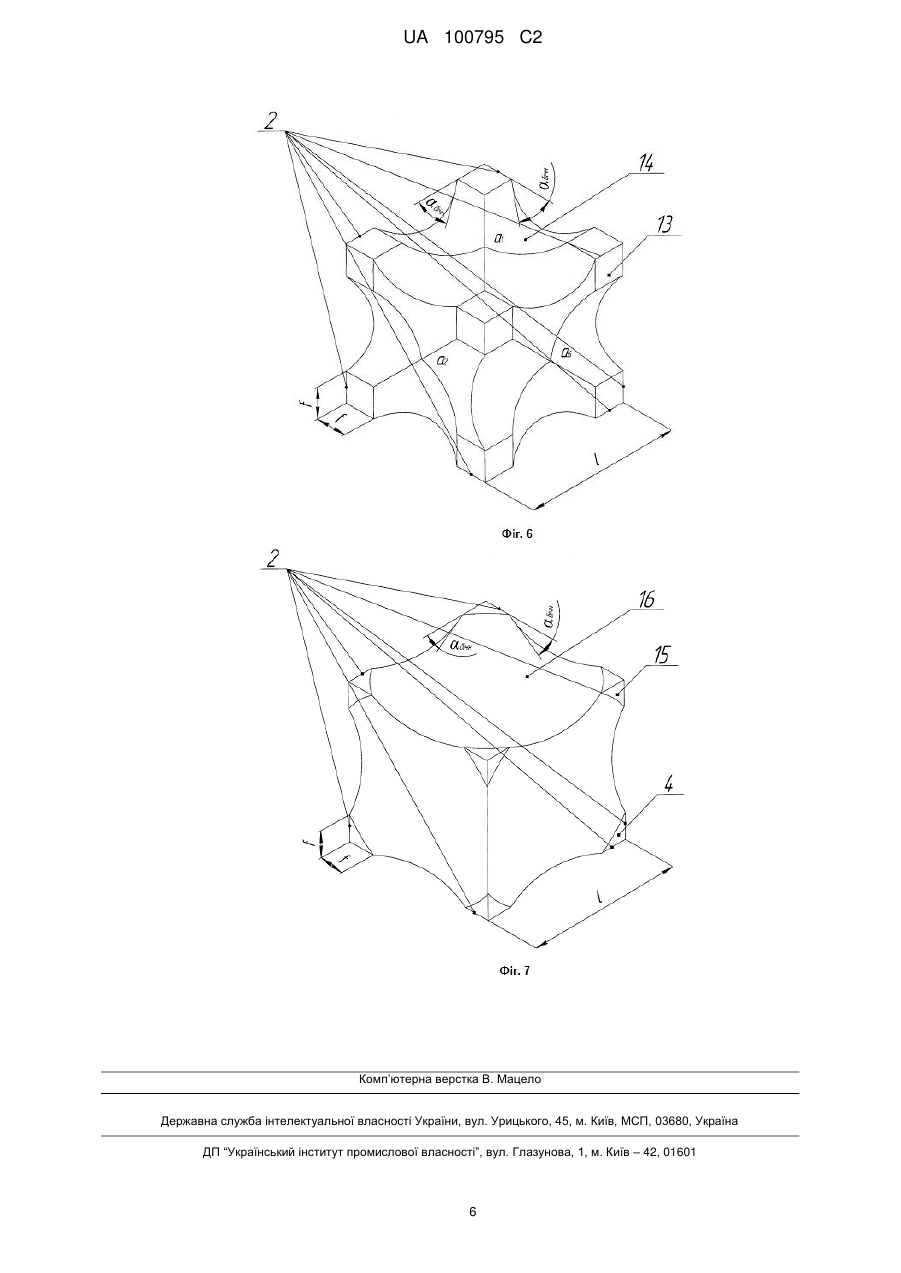

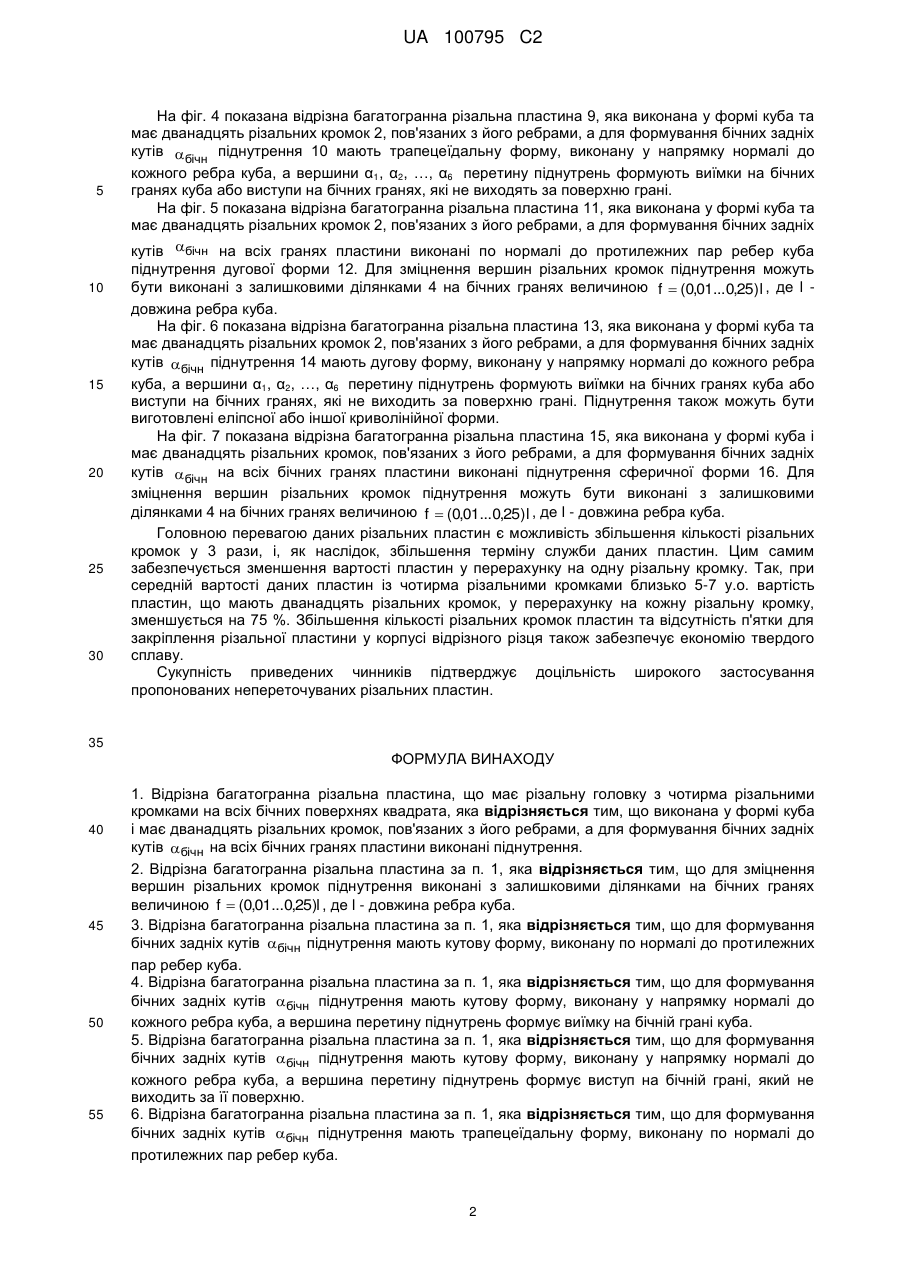

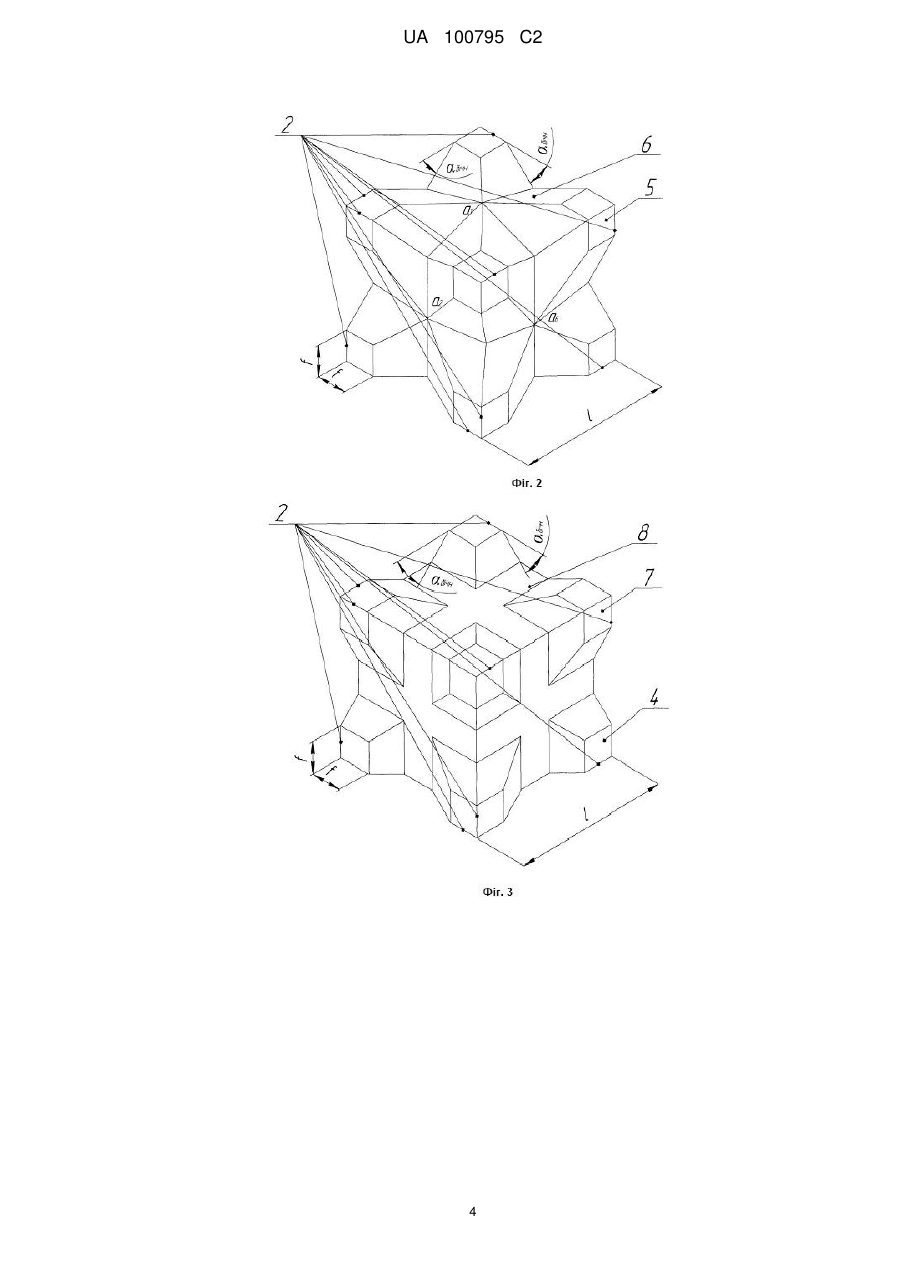

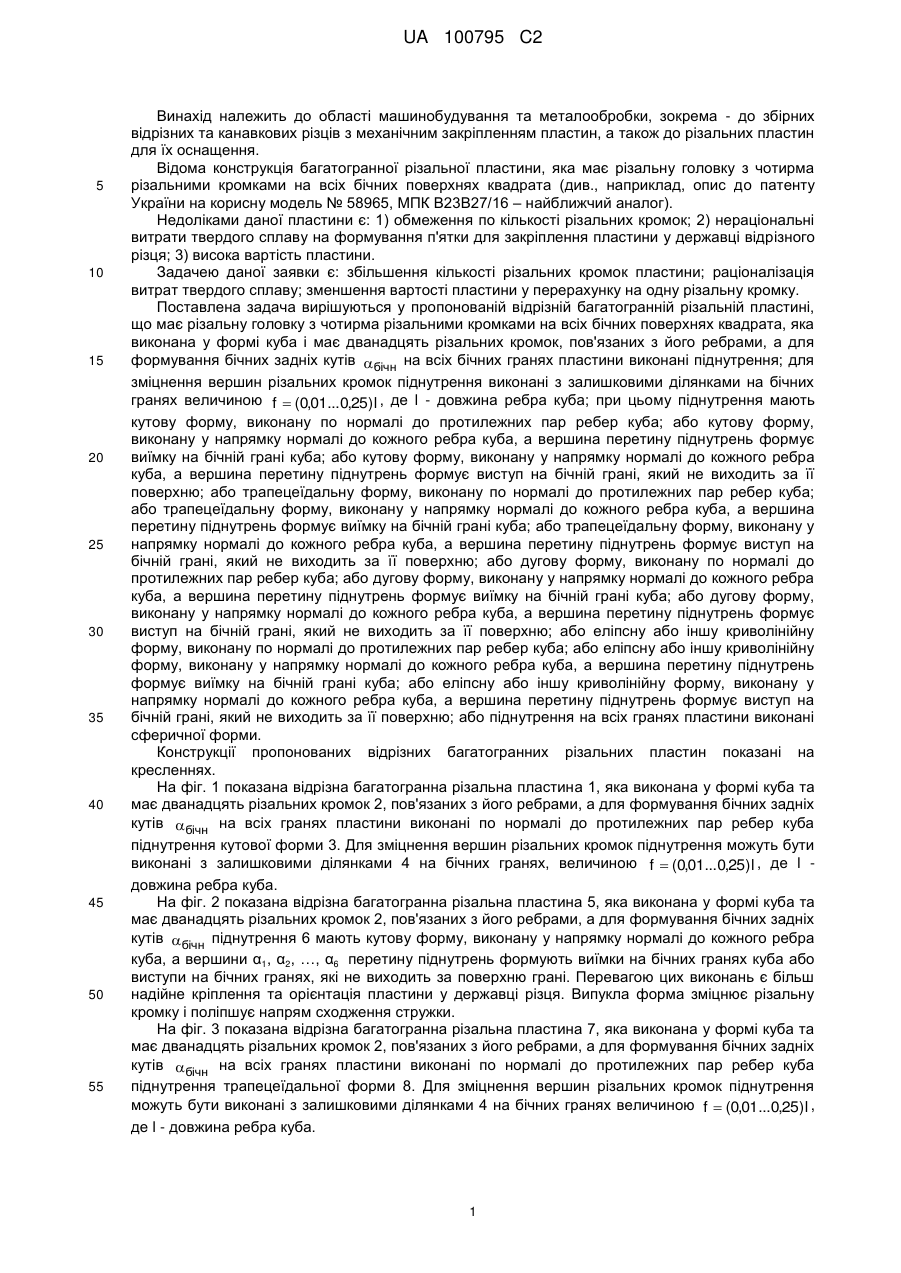

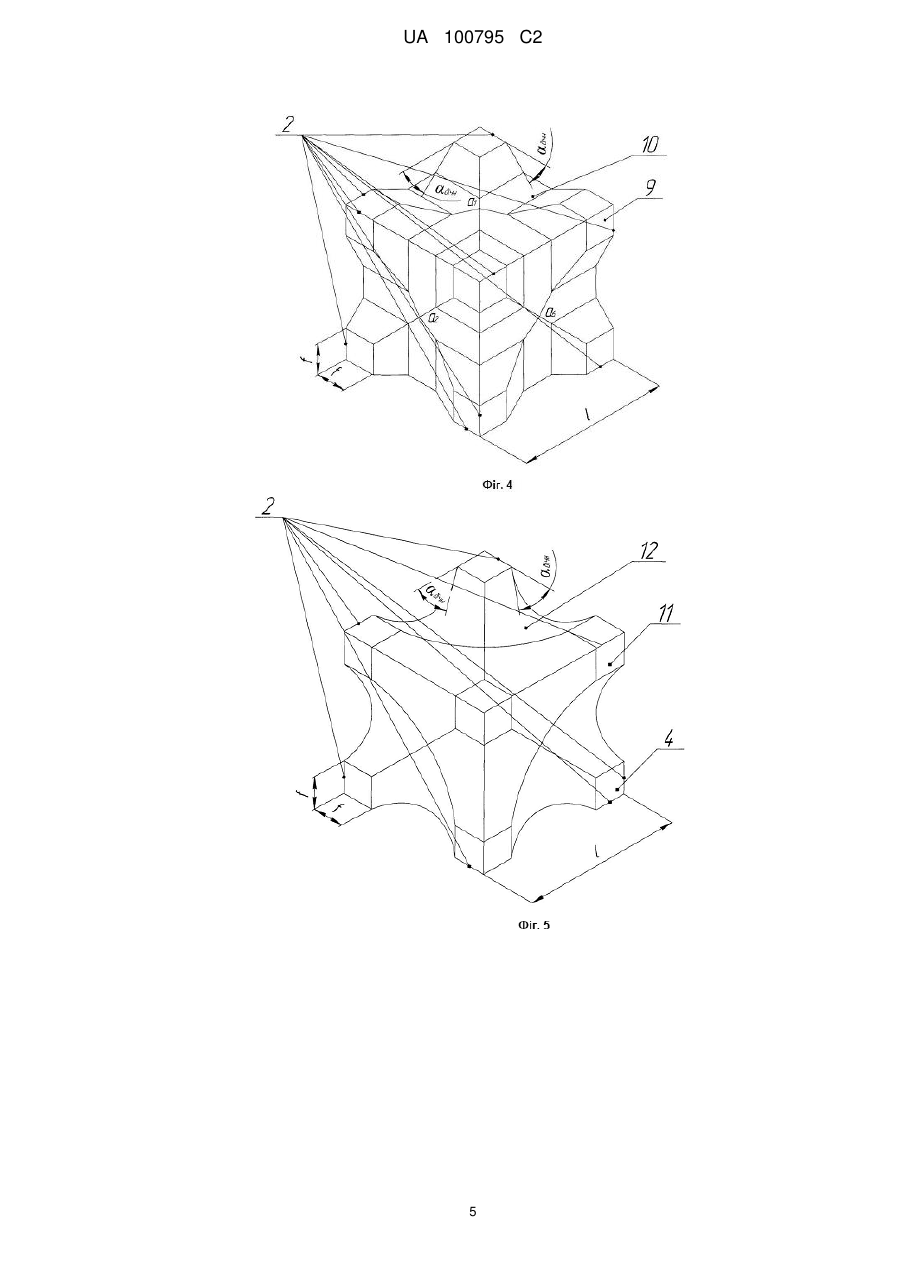

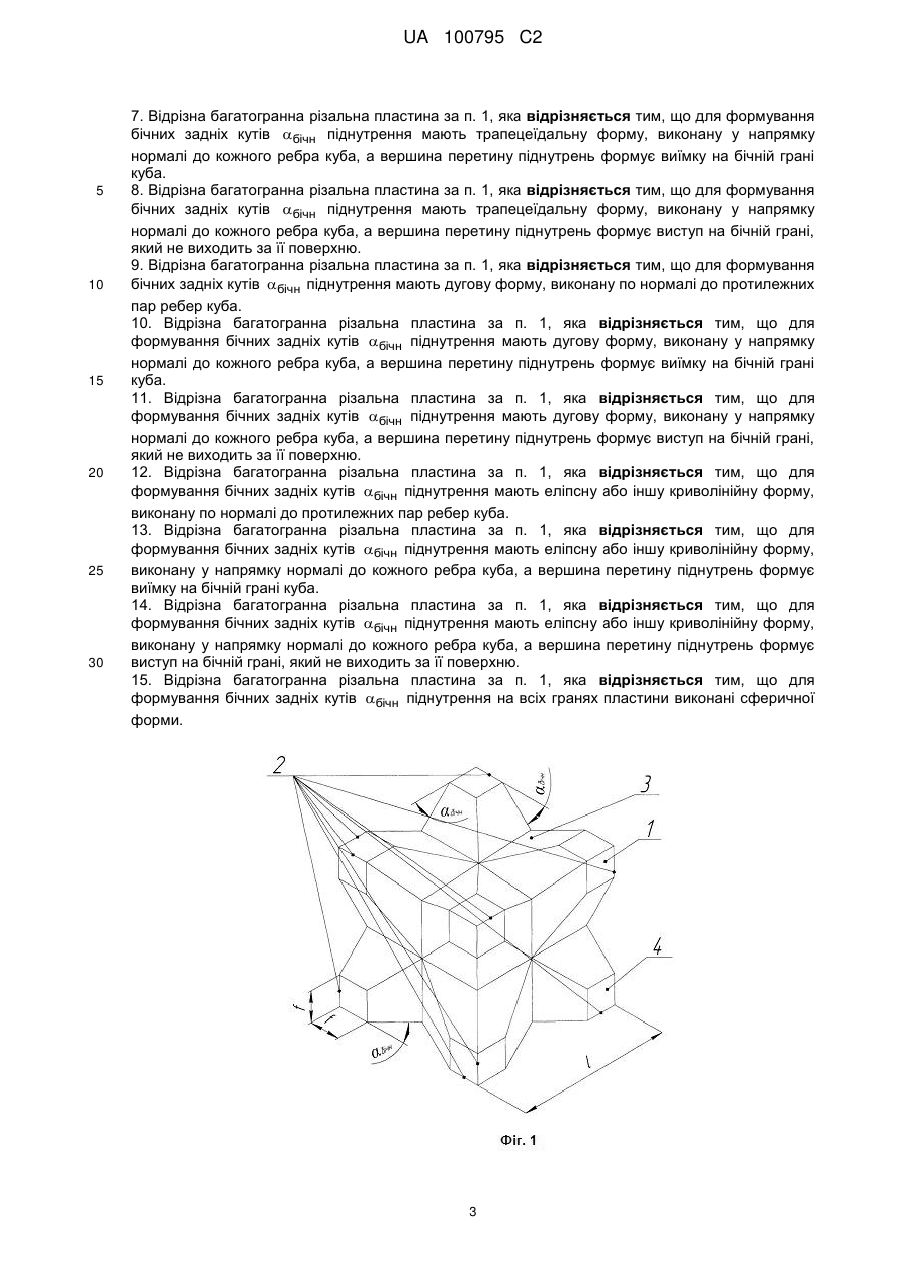

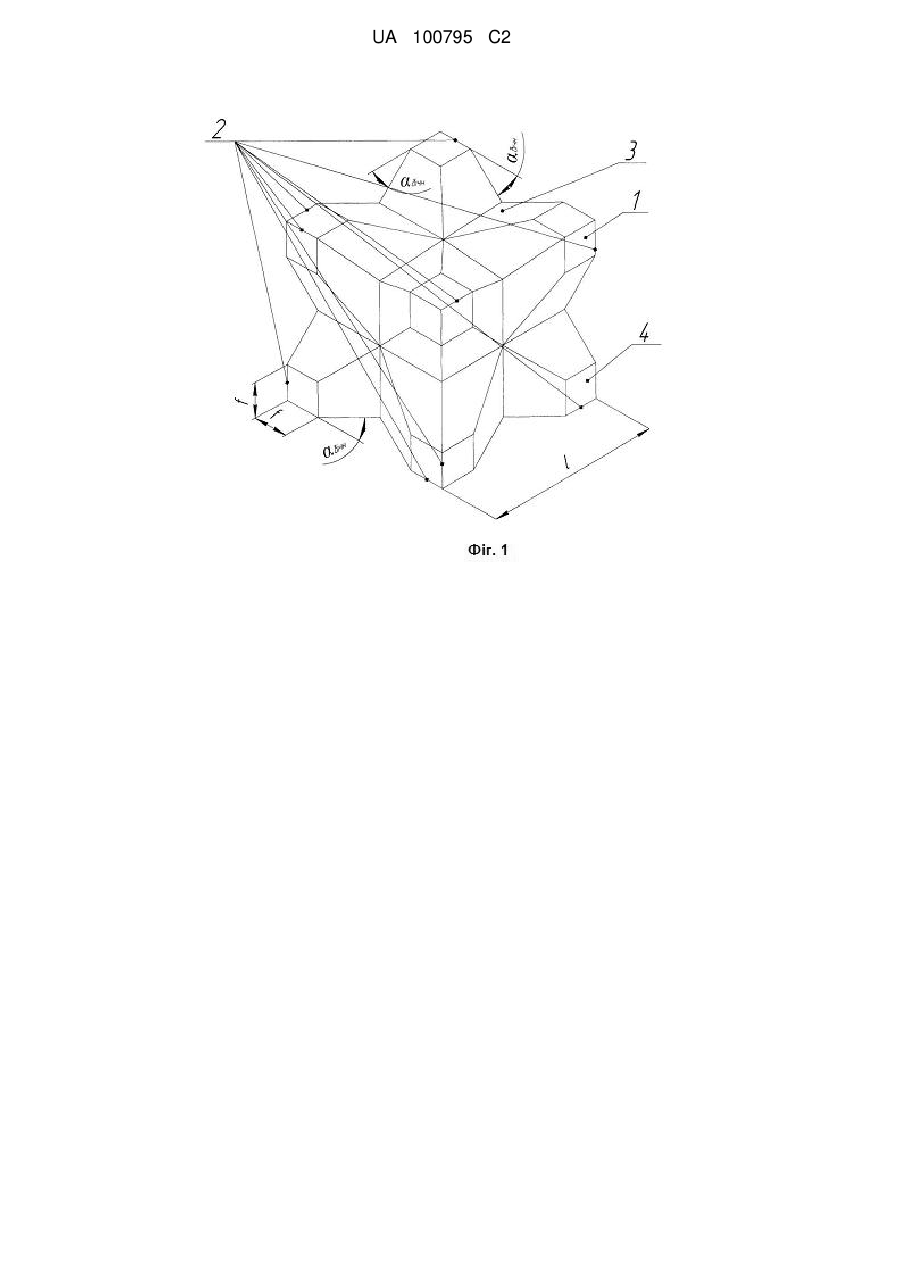

Реферат: Відрізна багатогранна різальна пластина виконана у формі куба і має дванадцять різальних кромок, з'єднаних з ребрами куба. Для формування бічних задніх кутів бічн на всіх бічних гранях пластини виконані піднутрення. Забезпечується збільшення кількості кромок пластини, раціоналізація витрат твердого сплаву та зменшення вартості пластини у перерахунку на одну різальну кромку. UA 100795 C2 (12) UA 100795 C2 UA 100795 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до області машинобудування та металообробки, зокрема - до збірних відрізних та канавкових різців з механічним закріпленням пластин, а також до різальних пластин для їх оснащення. Відома конструкція багатогранної різальної пластини, яка має різальну головку з чотирма різальними кромками на всіх бічних поверхнях квадрата (див., наприклад, опис до патенту України на корисну модель № 58965, МПК В23В27/16 – найближчий аналог). Недоліками даної пластини є: 1) обмеження по кількості різальних кромок; 2) нераціональні витрати твердого сплаву на формування п'ятки для закріплення пластини у державці відрізного різця; 3) висока вартість пластини. Задачею даної заявки є: збільшення кількості різальних кромок пластини; раціоналізація витрат твердого сплаву; зменшення вартості пластини у перерахунку на одну різальну кромку. Поставлена задача вирішуються у пропонованій відрізній багатогранній різальній пластині, що має різальну головку з чотирма різальними кромками на всіх бічних поверхнях квадрата, яка виконана у формі куба і має дванадцять різальних кромок, пов'язаних з його ребрами, а для формування бічних задніх кутів бічн на всіх бічних гранях пластини виконані піднутрення; для зміцнення вершин різальних кромок піднутрення виконані з залишковими ділянками на бічних гранях величиною f  (0,01...0,25)l , де l - довжина ребра куба; при цьому піднутрення мають кутову форму, виконану по нормалі до протилежних пар ребер куба; або кутову форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виїмку на бічній грані куба; або кутову форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виступ на бічній грані, який не виходить за її поверхню; або трапецеїдальну форму, виконану по нормалі до протилежних пар ребер куба; або трапецеїдальну форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виїмку на бічній грані куба; або трапецеїдальну форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виступ на бічній грані, який не виходить за її поверхню; або дугову форму, виконану по нормалі до протилежних пар ребер куба; або дугову форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виїмку на бічній грані куба; або дугову форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виступ на бічній грані, який не виходить за її поверхню; або еліпсну або іншу криволінійну форму, виконану по нормалі до протилежних пар ребер куба; або еліпсну або іншу криволінійну форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виїмку на бічній грані куба; або еліпсну або іншу криволінійну форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виступ на бічній грані, який не виходить за її поверхню; або піднутрення на всіх гранях пластини виконані сферичної форми. Конструкції пропонованих відрізних багатогранних різальних пластин показані на кресленнях. На фіг. 1 показана відрізна багатогранна різальна пластина 1, яка виконана у формі куба та має дванадцять різальних кромок 2, пов'язаних з його ребрами, а для формування бічних задніх кутів бічн на всіх гранях пластини виконані по нормалі до протилежних пар ребер куба піднутрення кутової форми 3. Для зміцнення вершин різальних кромок піднутрення можуть бути виконані з залишковими ділянками 4 на бічних гранях, величиною f  (0,01...0,25)l , де l довжина ребра куба. На фіг. 2 показана відрізна багатогранна різальна пластина 5, яка виконана у формі куба та має дванадцять різальних кромок 2, пов'язаних з його ребрами, а для формування бічних задніх кутів бічн піднутрення 6 мають кутову форму, виконану у напрямку нормалі до кожного ребра куба, а вершини α1, α2, …, α6 перетину піднутрень формують виїмки на бічних гранях куба або виступи на бічних гранях, які не виходить за поверхню грані. Перевагою цих виконань є більш надійне кріплення та орієнтація пластини у державці різця. Випукла форма зміцнює різальну кромку і поліпшує напрям сходження стружки. На фіг. 3 показана відрізна багатогранна різальна пластина 7, яка виконана у формі куба та має дванадцять різальних кромок 2, пов'язаних з його ребрами, а для формування бічних задніх кутів бічн на всіх гранях пластини виконані по нормалі до протилежних пар ребер куба піднутрення трапецеїдальної форми 8. Для зміцнення вершин різальних кромок піднутрення можуть бути виконані з залишковими ділянками 4 на бічних гранях величиною f  (0,01...0,25)l , де l - довжина ребра куба. 1 UA 100795 C2 5 10 15 20 25 30 На фіг. 4 показана відрізна багатогранна різальна пластина 9, яка виконана у формі куба та має дванадцять різальних кромок 2, пов'язаних з його ребрами, а для формування бічних задніх кутів бічн піднутрення 10 мають трапецеїдальну форму, виконану у напрямку нормалі до кожного ребра куба, а вершини α1, α2, …, α6 перетину піднутрень формують виїмки на бічних гранях куба або виступи на бічних гранях, які не виходять за поверхню грані. На фіг. 5 показана відрізна багатогранна різальна пластина 11, яка виконана у формі куба та має дванадцять різальних кромок 2, пов'язаних з його ребрами, а для формування бічних задніх кутів бічн на всіх гранях пластини виконані по нормалі до протилежних пар ребер куба піднутрення дугової форми 12. Для зміцнення вершин різальних кромок піднутрення можуть бути виконані з залишковими ділянками 4 на бічних гранях величиною f  (0,01...0,25)l , де l довжина ребра куба. На фіг. 6 показана відрізна багатогранна різальна пластина 13, яка виконана у формі куба та має дванадцять різальних кромок 2, пов'язаних з його ребрами, а для формування бічних задніх кутів бічн піднутрення 14 мають дугову форму, виконану у напрямку нормалі до кожного ребра куба, а вершини α1, α2, …, α6 перетину піднутрень формують виїмки на бічних гранях куба або виступи на бічних гранях, які не виходить за поверхню грані. Піднутрення також можуть бути виготовлені еліпсної або іншої криволінійної форми. На фіг. 7 показана відрізна багатогранна різальна пластина 15, яка виконана у формі куба і має дванадцять різальних кромок, пов'язаних з його ребрами, а для формування бічних задніх кутів бічн на всіх бічних гранях пластини виконані піднутрення сферичної форми 16. Для зміцнення вершин різальних кромок піднутрення можуть бути виконані з залишковими ділянками 4 на бічних гранях величиною f  (0,01...0,25)l , де l - довжина ребра куба. Головною перевагою даних різальних пластин є можливість збільшення кількості різальних кромок у 3 рази, і, як наслідок, збільшення терміну служби даних пластин. Цим самим забезпечується зменшення вартості пластин у перерахунку на одну різальну кромку. Так, при середній вартості даних пластин із чотирма різальними кромками близько 5-7 у.о. вартість пластин, що мають дванадцять різальних кромок, у перерахунку на кожну різальну кромку, зменшується на 75 %. Збільшення кількості різальних кромок пластин та відсутність п'ятки для закріплення різальної пластини у корпусі відрізного різця також забезпечує економію твердого сплаву. Сукупність приведених чинників підтверджує доцільність широкого застосування пропонованих непереточуваних різальних пластин. 35 ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Відрізна багатогранна різальна пластина, що має різальну головку з чотирма різальними кромками на всіх бічних поверхнях квадрата, яка відрізняється тим, що виконана у формі куба і має дванадцять різальних кромок, пов'язаних з його ребрами, а для формування бічних задніх кутів бічн на всіх бічних гранях пластини виконані піднутрення. 2. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для зміцнення вершин різальних кромок піднутрення виконані з залишковими ділянками на бічних гранях величиною f  (0,01...0,25)l , де l - довжина ребра куба. 3. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають кутову форму, виконану по нормалі до протилежних пар ребер куба. 4. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають кутову форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виїмку на бічній грані куба. 5. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають кутову форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виступ на бічній грані, який не виходить за її поверхню. 6. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають трапецеїдальну форму, виконану по нормалі до протилежних пар ребер куба. 2 UA 100795 C2 5 10 15 20 25 30 7. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають трапецеїдальну форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виїмку на бічній грані куба. 8. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають трапецеїдальну форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виступ на бічній грані, який не виходить за її поверхню. 9. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають дугову форму, виконану по нормалі до протилежних пар ребер куба. 10. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають дугову форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виїмку на бічній грані куба. 11. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів  бічн піднутрення мають дугову форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виступ на бічній грані, який не виходить за її поверхню. 12. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають еліпсну або іншу криволінійну форму, виконану по нормалі до протилежних пар ребер куба. 13. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають еліпсну або іншу криволінійну форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виїмку на бічній грані куба. 14. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення мають еліпсну або іншу криволінійну форму, виконану у напрямку нормалі до кожного ребра куба, а вершина перетину піднутрень формує виступ на бічній грані, який не виходить за її поверхню. 15. Відрізна багатогранна різальна пластина за п. 1, яка відрізняється тим, що для формування бічних задніх кутів бічн піднутрення на всіх гранях пластини виконані сферичної форми. 3 UA 100795 C2 4 UA 100795 C2 5 UA 100795 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
