Відцентровий розкидний пневмосепаруючий пристрій зерносепаратора

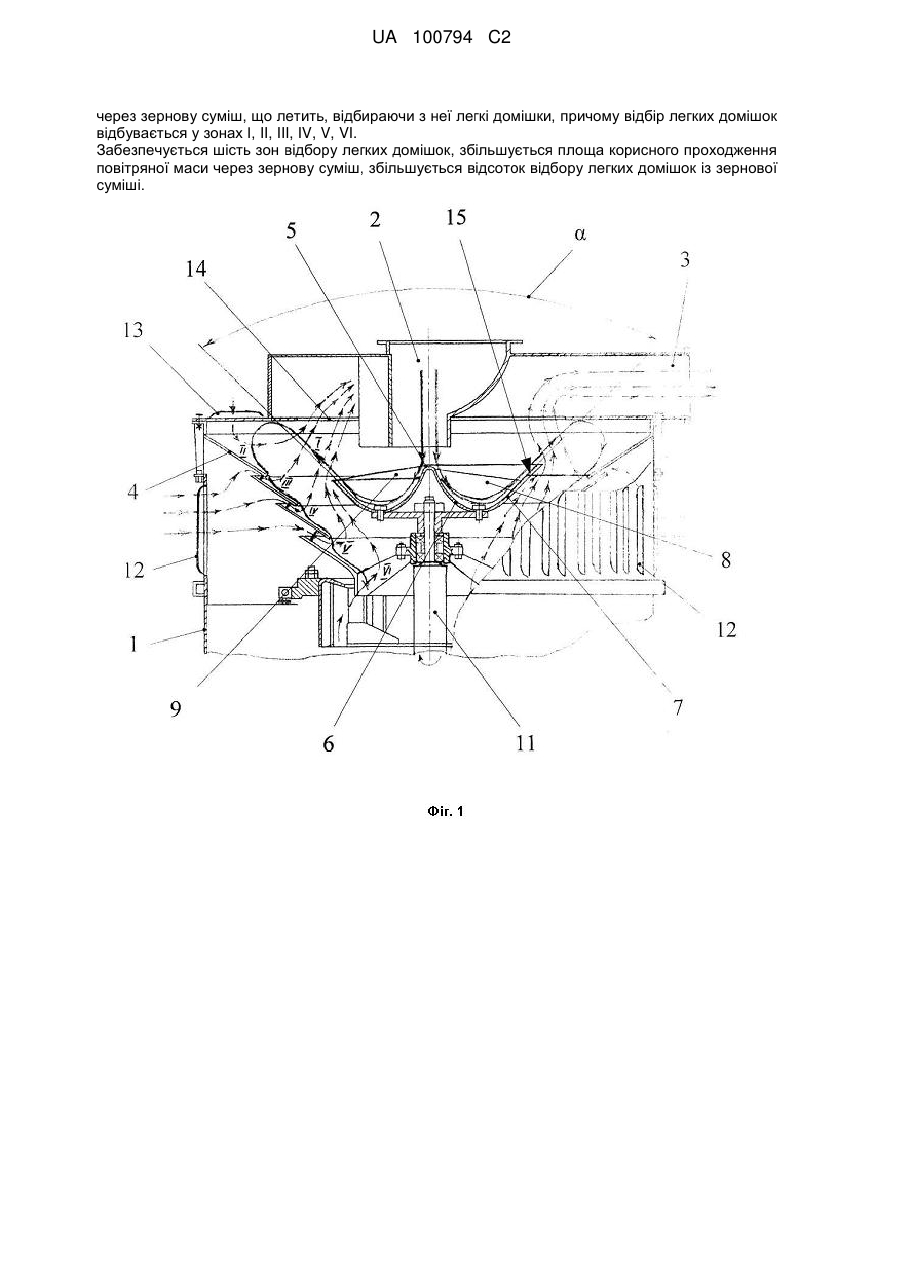

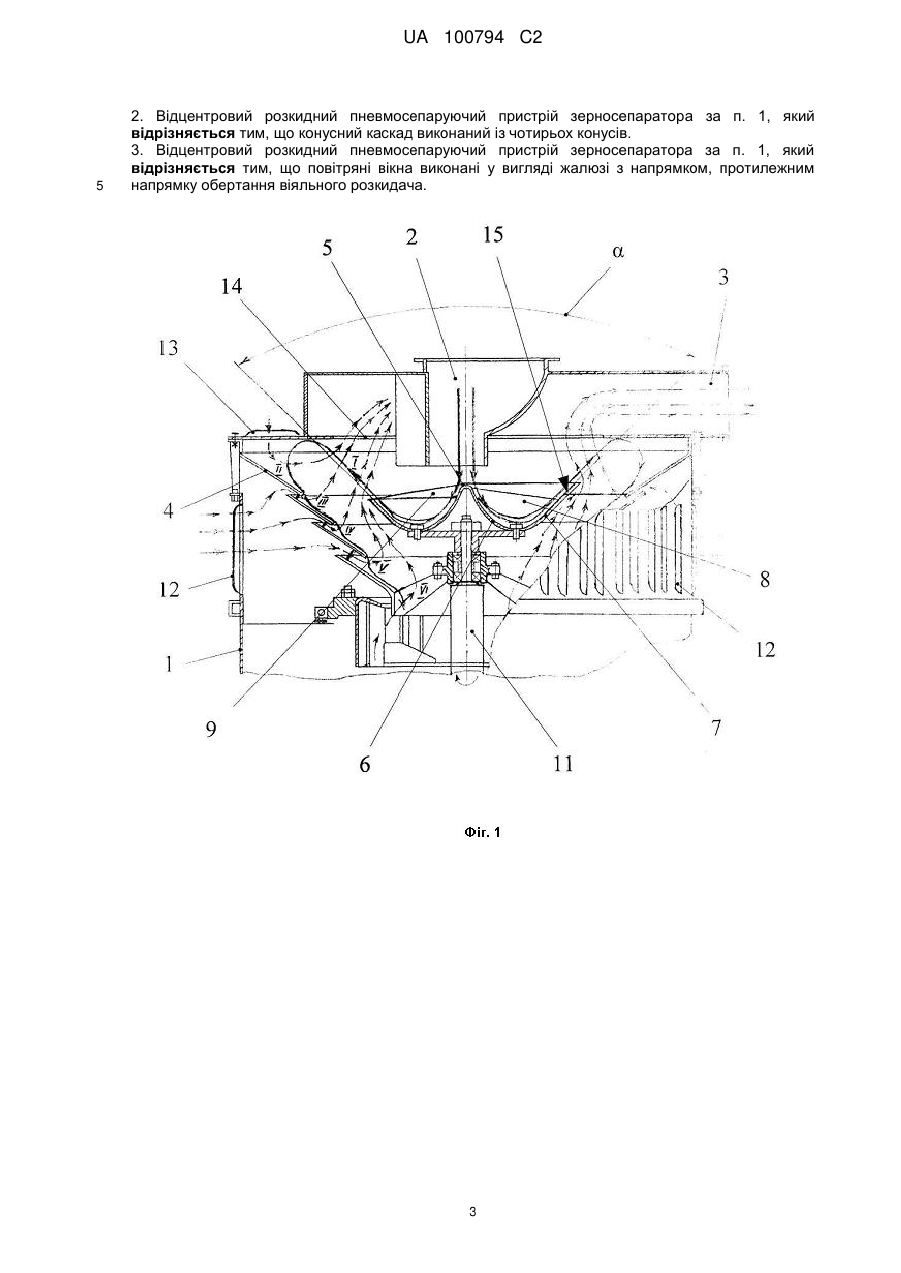

Реферат: Відцентровий розкидний пневмосепаруючий пристрій зерносепаратор призначений для використання в вібровідцентровому сепараторі для очищення, сепарації та сортування насіння зернових, зерно-бобових та інших культур. Відцентровий розкидний пневмосепаруючий пристрій зерносепаратора має корпус 1, завантажувальний 2 та відвідний 3 патрубки, конусний каскад 4, віяльний розкидач у вигляді зв'язаного з приводом обертання подвійного конуса 5 з внутрішньою 6 та зовнішньою 7 конусними поверхнями, і малих лопаток 8 та великих лопаток 9, поперемінно радіально встановлених між внутрішньою 6 та зовнішньою 7 конусними поверхнями подвійного конуса 5 з забезпеченням балансу при обертанні. Корпус 1 закріплений на зерносепараторі 10, причому з останнього до подвійного конуса 5 приєднаний вал 11 для передачі крутного моменту. Бокова поверхня корпуса 1 забезпечена боковими жалюзі 12, а верхня поверхня - верхніми жалюзі 13. Зовнішній конус 7 подвійного конуса 5 виконаний з внутрішньою поверхнею 15 з кутом α = 105°. Зернова суміш подається в завантажувальний патрубок 2 і далі на внутрішню поверхню конуса 6 подвійного конуса 5. Останньому надається обертальний рух через вал 11 зерносепаратора 10. Зернова суміш розкидається під кутом α = 105° до удару об верхню поверхню корпуса 1. Далі рухається за стрілками, тобто під дією сили тяжіння падає на перший конус конусного каскада, другий, третій, четвертий і сходить вниз до зерносепаратора 10. Повітря під дією вентилятора забирається через жалюзі 12, 13 і подається у відвідний патрубок 3, проходячи UA 100794 C2 (12) UA 100794 C2 через зернову суміш, що летить, відбираючи з неї легкі домішки, причому відбір легких домішок відбувається у зонах І, II, III, IV, V, VI. Забезпечується шість зон відбору легких домішок, збільшується площа корисного проходження повітряної маси через зернову суміш, збільшується відсоток відбору легких домішок із зернової суміші. UA 100794 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування і призначений для використання в вібровідцентровому сепараторі для очищення, сепарації та сортування насіння зернових, зерно-бобових та інших культур. Відомий сепаратор вібровідцентровий зерновий Р8-БЦСМ-25-00.000, до складу якого входить відцентровий розкидний пневмосепаруючий пристрій зерносепаратора, що містить корпус з повітряними вікнами для підводу повітря в зону відвіювання, завантажувальний та відвідний патрубки, конус для сходу відсепарованого зерна, встановлений над останнім уловлюючий конус, віяльний розкидач у вигляді зв'язаного з приводом обертання подвійного конуса з внутрішньої та зовнішньої поверхнями, і лопаток, радіально встановлених між внутрішньою та зовнішньою поверхнями подвійного конуса з забезпеченням балансу при обертанні. (див. Сепаратор виброцентробежный зерновой Р8-БЦСМ-25-00.000. Руководство по експлуатации Р8-БЦСМ-25-00.000. РЭ. ОАО «Вибросепаратор», г. Житомир. - С.23). Однак при провіюванні в такому пневмосепаруючому пристрої існує лише одна зона провіювання, що утворюється при падінні зернової суміші між уловлюючим конусом та конусом для сходу відсепарованого зерна. Ефективність очищення зернової суміші від сміттєвих домішок при проходженні її крізь цю зону складає до 60%, що явно недостатньо, і негативно впливає на подальший процес сортування зернової суміші на фракції. Тобто повітря не встигає повною мірою забрати за собою легкі фракції до відвідного патрубка. В основу створення винаходу, що заявляється, поставлено задачу створення пристрою, в якому при здійсненні процесу сепарації збільшується площа проходження повітря через зернову суміш та забезпечується ефективне видалення із зернової суміші легких фракцій. Поставлена задача вирішується за рахунок того, що в відцентровому розкидному пневмосепаруючому пристрої зерносепаратора, що містить корпус з повітряними вікнами, завантажувальний та відвідний патрубки, конус для сходу відсепарованого зерна, віяльний розкидач у вигляді зв'язаного з приводом обертання подвійного конуса з внутрішньою та зовнішньою поверхнями, і лопаток, радіально встановлених між внутрішньою та зовнішньою поверхнями подвійного конуса з забезпеченням балансу при обертанні, відповідно до винаходу конус для сходу відсепарованого зерна виконаний у вигляді конусного каскаду з забезпеченням між конусами зазорів, що дозволяють вільний прохід повітря між ними, причому кут зовнішньої поверхні подвійного конуса виконаний з забезпеченням віяльного розкидання зернової суміші конусною зоною з кутом 100...105°, крім того повітряні вікна виконані на боковій поверхні корпусу з забезпеченням всмоктування повітря з боку нижньої площини конусного каскаду та на верхній поверхні корпусу з забезпеченням всмоктування повітря в зону між верхньою поверхнею конусного каскаду та конусною зоною розкидання зернової суміші. Крім того, конусний каскад може бути виконаний із чотирьох конусів, а повітряні вікна - у вигляді жалюзі з напрямком, протилежним напрямку обертання віяльного розкидача. Виконання конуса для сходу відсепарованого зерна у вигляді конусного каскаду з забезпеченням між конусами зазорів, що дозволяють вільний прохід повітря між ними, дозволяє збільшити кількість зон сепарації зернової суміші від легких домішок, що в кінцевому результаті збільшує площу проходження повітря через зернову суміш та забезпечує ефективне видалення із зернової суміші легких фракцій, підвищує можливості інтенсифікації процесу видалення легких домішок. Виконання кута зовнішньої поверхні подвійного конуса з забезпеченням віяльного розкидання зернової суміші конусною зоною з кутом 100...105°, дозволяє значно збільшити зону відбору легких домішок (майже в 1,6 раз), що збільшує площу проходження повітря через зернову суміш та забезпечує ефективне видалення із зернової суміші легких фракцій, підвищує можливості інтенсифікації процесу видалення легких домішок. Виконання повітряних вікон на боковій поверхні корпусу з забезпеченням всмоктування повітря з боку нижньої площини конусного каскаду дозволяє забезпечити проходження повітря через зони сепарації конусного каскаду, що збільшує площу проходження повітря через зернову суміш та забезпечує ефективне видалення із зернової суміші легких фракцій, підвищує можливості інтенсифікації процесу видалення легких домішок. Виконання повітряних вікон на верхній поверхні корпусу з забезпеченням всмоктування повітря в зону між верхньою поверхнею конусного каскаду та конусною зоною розкидання зернової суміші, дозволяє забезпечити подвійне проходження повітря через зону першого відбору легких домішок, що збільшує площу проходження повітря через зернову суміш та забезпечує ефективне видалення із зернової суміші легких фракцій, підвищує можливості інтенсифікації процесу видалення легких домішок. Застосування відцентрового розкидного пневмосепаруючого пристрою зерносепаратора, що заявляється, дозволить досягти наступного технічного результату: 1 UA 100794 C2 5 10 15 20 25 30 35 40 45 50 55 - збільшується площа корисного проходження повітряної маси через зернову суміш; - збільшується відсоток відбору легких домішок із зернової суміші; - підвищується можливість інтенсифікації процесу видалення легких домішок за рахунок застосування регулювання (зменшення або збільшення подачі повітря в залежності від вологості тощо) в процес очищення зернової суміші. Крім того: - збільшується ефективність роботи зерносепаратора в цілому; - зменшується травмування зернівок та покращується сепарування зернового вороху. На фіг. 1 показаний загальний вигляд запропонованого відцентрового розкидного пневмосепарувального пристрою зерносепаратора, на фіг. 2 - вид зерносепаратора з встановленим відцентровим розкидним пневмосепаруючим пристроєм, що пропонується. Відцентровий розкидний пневмосепаруючий пристрій зерносепаратора містить корпус 1, завантажувальний 2 та відвідний 3 патрубки, конусний каскад 4 для сходу від сепарованого зерна, що містить чотири конуси, віяльний розкидач у вигляді зв'язаного з приводом обертання подвійного конуса 5 з внутрішньою 6 та зовнішньою 7 конусними поверхнями, і малих лопаток 8 та великих лопаток 9, поперемінно радіально встановлених між внутрішньою 6 та зовнішньою 7 конусними поверхнями подвійного конуса 5 з забезпеченням балансу при обертанні. Корпус 1 закріплений на зерносепараторі 10, причому з останнього до подвійного конуса 5 приєднаний вал 11 для передачі крутного моменту. Бокова поверхня корпусу 1 забезпечена боковими жалюзі 12, а верхня поверхня - верхніми жалюзі 13 для проходження повітря, причому напрямок жалюзі виконаний протилежним напрямку обертання подвійного конуса 5. В верхній поверхні конуса 1 виконаний отвір 14 для проходження забрудненого повітря у відвідний патрубок 3. Зовнішній конус 7 подвійного конуса 5 виконаний з внутрішньою поверхнею 15 з кутом =105°. На кресленні стрілками показаний напрямок руху зернової суміші. Конструкція пневмосепаруючого пристрою зерносепаратора забезпечує шість зон відбору легких домішок, це зони:І, II, III, IV, V, VI. Зернова суміш подається в завантажувальний патрубок 2 і далі на внутрішню поверхню конуса 6 подвійного конуса 5. Останньому надається обертальний рух через вал 11 зерносепаратора 10. Зернова суміш потрапляє в сектори між лопатками 8 і 9 та під дією відцентрових сил переміщується на внутрішню поверхню 15 зовнішнього конуса 7 до кромки і дальше розкидається під кутом =105° до удару о верхню поверхню корпуса 1. Розкидання зернової суміші проходить по конусоподібній траєкторії з кутом =105° і займає значну частину внутрішнього простору пристрою, що приймає участь у сепарації, але щільність зерна мінімальна. Далі зернова суміш рухається за стрілками, тобто під дією сили тяжіння падає на перший конус конусного каскада, другий, третій, четвертий і сходить вниз до зерносепаратора 10 на подальшу переробку. Повітря під дією вентилятора (на кресленні не показаний) забирається через жалюзі 12, 13 і подається у відвідний патрубок 3 проходячи через зернову суміш, що летить, відбираючи з неї легкі домішки, причому відбір легких домішок відбувається у зонах І, II, III, IV, V, VI. Далі повітря з відібраними легкими домішками подається в уловлювач (на кресленні не показаний). Ефективність очищення, наприклад, зерна озимої пшениці вологістю до 17 %, натурою 755 3 кг/м , засміченістю до 10 %, становить 70...75 %. Швидкість повітряного потоку в різних зонах відбору коливається від 5 м/сек. до 9 м/сек. ФОРМУЛА ВИНАХОДУ 1. Відцентровий розкидний пневмосепаруючий пристрій зерносепаратора, що містить корпус з повітряними вікнами, завантажувальний та відвідний патрубки, конус для сходу відсепарованого зерна, віяльний розкидач у вигляді зв'язаного з приводом обертання подвійного конуса з внутрішньою та зовнішньою поверхнями, і лопаток, радіально встановлених між внутрішньою та зовнішньою поверхнями подвійного конуса з забезпеченням балансу при обертанні, який відрізняється тим, що конус для сходу відсепарованого зерна виконаний у вигляді конусного каскаду з забезпеченням між конусами зазорів, що дозволяють вільний прохід повітря між ними, причому кут зовнішньої поверхні подвійного конуса виконаний з забезпеченням віяльного розкидання зернової суміші конусною зоною з кутом 100...105°, крім того повітряні вікна виконані на боковій поверхні корпуса з забезпеченням всмоктування повітря з боку нижньої площини конусного каскаду та на верхній поверхні корпуса з забезпеченням всмоктування повітря в зону між верхньою поверхнею конусного каскаду та конусною зоною розкидання зернової суміші. 2 UA 100794 C2 5 2. Відцентровий розкидний пневмосепаруючий пристрій зерносепаратора за п. 1, який відрізняється тим, що конусний каскад виконаний із чотирьох конусів. 3. Відцентровий розкидний пневмосепаруючий пристрій зерносепаратора за п. 1, який відрізняється тим, що повітряні вікна виконані у вигляді жалюзі з напрямком, протилежним напрямку обертання віяльного розкидача. 3 UA 100794 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
