Знаряддя для комбінованого внесення рідких добрив під ґрунт

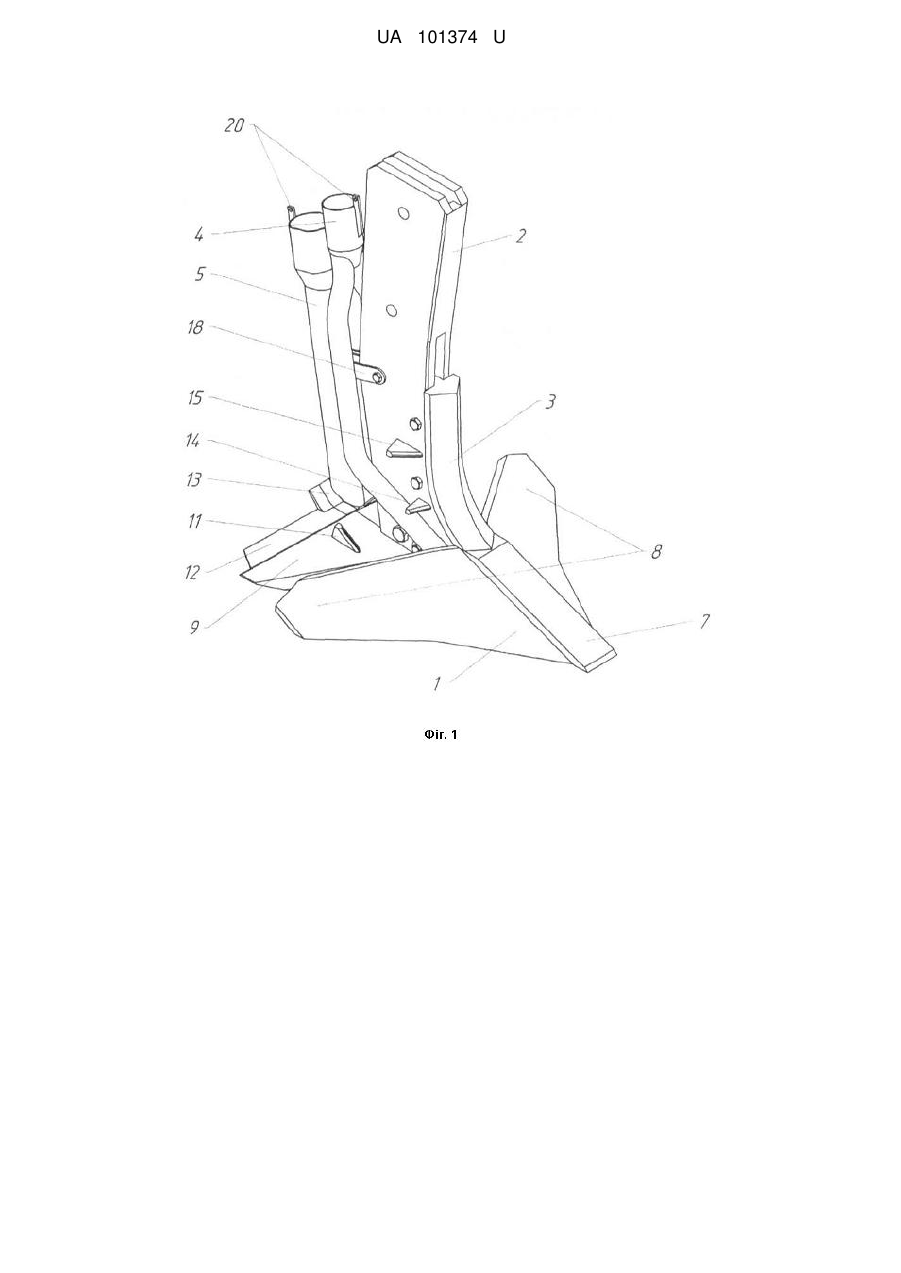

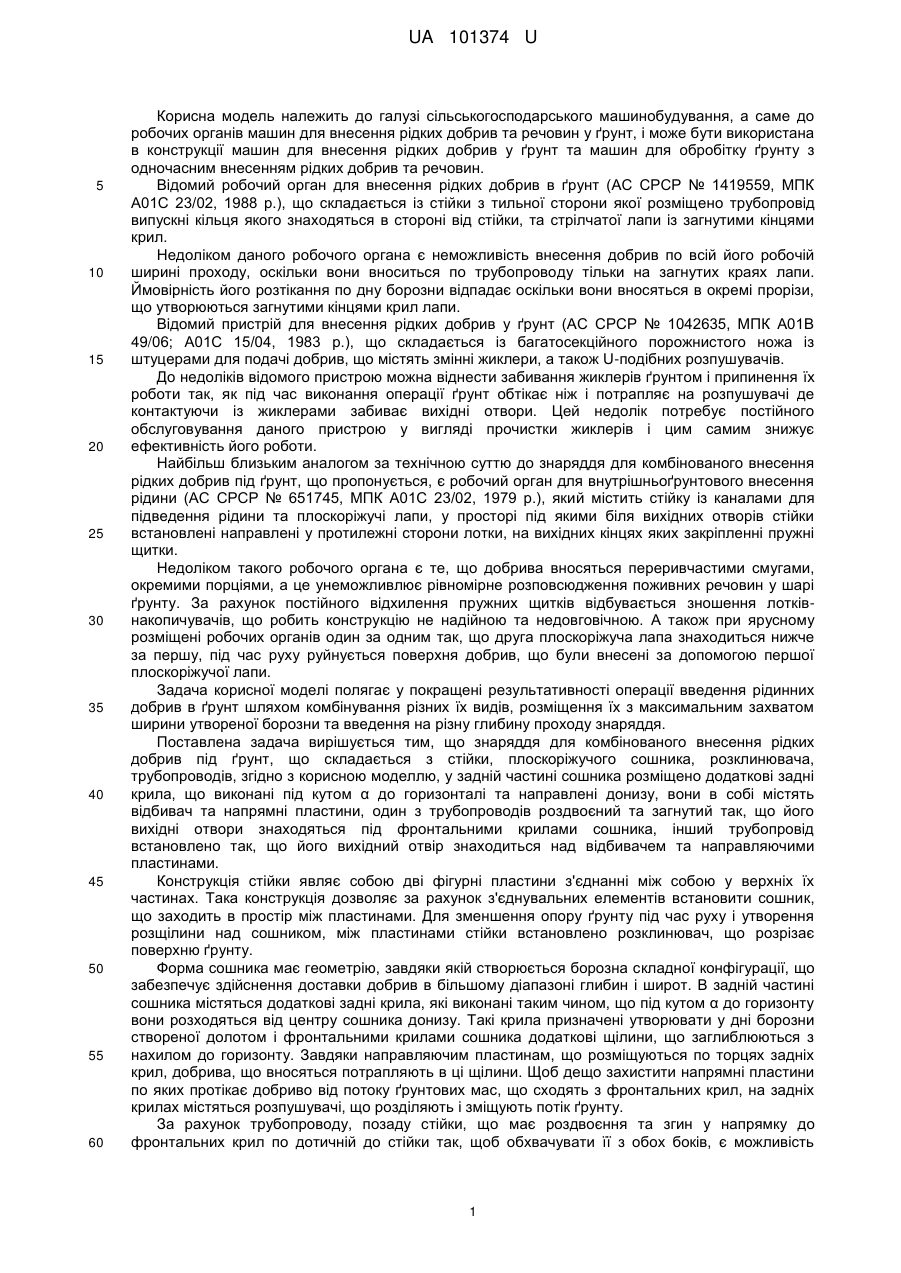

Реферат: UA 101374 U UA 101374 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до робочих органів машин для внесення рідких добрив та речовин у ґрунт, і може бути використана в конструкції машин для внесення рідких добрив у ґрунт та машин для обробітку ґрунту з одночасним внесенням рідких добрив та речовин. Відомий робочий орган для внесення рідких добрив в ґрунт (АС СРСР № 1419559, МПК А01С 23/02, 1988 p.), що складається із стійки з тильної сторони якої розміщено трубопровід випускні кільця якого знаходяться в стороні від стійки, та стрілчатої лапи із загнутими кінцями крил. Недоліком даного робочого органа є неможливість внесення добрив по всій його робочій ширині проходу, оскільки вони вноситься по трубопроводу тільки на загнутих краях лапи. Ймовірність його розтікання по дну борозни відпадає оскільки вони вносяться в окремі прорізи, що утворюються загнутими кінцями крил лапи. Відомий пристрій для внесення рідких добрив у ґрунт (АС СРСР № 1042635, МПК А01В 49/06; А01С 15/04, 1983 p.), що складається із багатосекційного порожнистого ножа із штуцерами для подачі добрив, що містять змінні жиклери, а також U-подібних розпушувачів. До недоліків відомого пристрою можна віднести забивання жиклерів ґрунтом і припинення їх роботи так, як під час виконання операції ґрунт обтікає ніж і потрапляє на розпушувачі де контактуючи із жиклерами забиває вихідні отвори. Цей недолік потребує постійного обслуговування даного пристрою у вигляді прочистки жиклерів і цим самим знижує ефективність його роботи. Найбільш близьким аналогом за технічною суттю до знаряддя для комбінованого внесення рідких добрив під ґрунт, що пропонується, є робочий орган для внутрішньоґрунтового внесення рідини (АС СРСР № 651745, МПК А01С 23/02, 1979 p.), який містить стійку із каналами для підведення рідини та плоскоріжучі лапи, у просторі під якими біля вихідних отворів стійки встановлені направлені у протилежні сторони лотки, на вихідних кінцях яких закріпленні пружні щитки. Недоліком такого робочого органа є те, що добрива вносяться переривчастими смугами, окремими порціями, а це унеможливлює рівномірне розповсюдження поживних речовин у шарі ґрунту. За рахунок постійного відхилення пружних щитків відбувається зношення лотківнакопичувачів, що робить конструкцію не надійною та недовговічною. А також при ярусному розміщені робочих органів один за одним так, що друга плоскоріжуча лапа знаходиться нижче за першу, під час руху руйнується поверхня добрив, що були внесені за допомогою першої плоскоріжучої лапи. Задача корисної моделі полягає у покращені результативності операції введення рідинних добрив в ґрунт шляхом комбінування різних їх видів, розміщення їх з максимальним захватом ширини утвореної борозни та введення на різну глибину проходу знаряддя. Поставлена задача вирішується тим, що знаряддя для комбінованого внесення рідких добрив під ґрунт, що складається з стійки, плоскоріжучого сошника, розклинювача, трубопроводів, згідно з корисною моделлю, у задній частині сошника розміщено додаткові задні крила, що виконані під кутом α до горизонталі та направлені донизу, вони в собі містять відбивач та напрямні пластини, один з трубопроводів роздвоєний та загнутий так, що його вихідні отвори знаходяться під фронтальними крилами сошника, інший трубопровід встановлено так, що його вихідний отвір знаходиться над відбивачем та направляючими пластинами. Конструкція стійки являє собою дві фігурні пластини з'єднанні між собою у верхніх їх частинах. Така конструкція дозволяє за рахунок з'єднувальних елементів встановити сошник, що заходить в простір між пластинами. Для зменшення опору ґрунту під час руху і утворення розщілини над сошником, між пластинами стійки встановлено розклинювач, що розрізає поверхню ґрунту. Форма сошника має геометрію, завдяки якій створюється борозна складної конфігурації, що забезпечує здійснення доставки добрив в більшому діапазоні глибин і широт. В задній частині сошника містяться додаткові задні крила, які виконані таким чином, що під кутом α до горизонту вони розходяться від центру сошника донизу. Такі крила призначені утворювати у дні борозни створеної долотом і фронтальними крилами сошника додаткові щілини, що заглиблюються з нахилом до горизонту. Завдяки направляючим пластинам, що розміщуються по торцях задніх крил, добрива, що вносяться потрапляють в ці щілини. Щоб дещо захистити напрямні пластини по яких протікає добриво від потоку ґрунтових мас, що сходять з фронтальних крил, на задніх крилах містяться розпушувачі, що розділяють і зміщують потік ґрунту. За рахунок трубопроводу, позаду стійки, що має роздвоєння та згин у напрямку до фронтальних крил по дотичній до стійки так, щоб обхвачувати її з обох боків, є можливість 1 UA 101374 U 5 10 15 20 25 30 35 40 45 50 вносити добрива з різних сторін повздовжньої осі симетрії сошника, збільшуючи площу зони розміщення добрив. Вихідні отвори такого трубопроводу знаходяться у просторі під фронтальними крилами сошника, це захищає їх від забиття ґрунтом. Інший трубопровід знаходиться позаду попереднього і розміщений над задніми крилами сошника так, що його вихідний отвір знаходиться над відбивачем та направляючими пластинами. Тому добрива виходячи з трубопроводу потрапляють на відбивач, а відбившись від нього розтікаються в різні боки по направляючим пластинам. Таким чином забезпечується розміщення добрив по всій ширині задніх крил. Запропоноване знаряддя дозволяє комбінувати внесення декількох видів добрив, оскільки воно містить незалежні трубопроводи з окремими вхідними та вихідними отворами. Така можливість є досить актуальною так, як добрива є різні за своїм складом корисних елементів, яких потребує ґрунт, проте їх не можна змішувати. А для окремого їх внесення потрібно робити декілька заходів агрегату. Така практика потребує чималих витрат. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено знаряддя для комбінованого внесення рідких добрив під ґрунт, загальний вигляд, на фіг. 2 - теж саме, вигляд зліва, на фіг. 3 - теж саме, вигляд з тильної сторони, на фіг. 4 - теж саме, в розібраному вигляді. Знаряддя для комбінованого внесення рідких добрив під ґрунт складається із сошника 1, стійки 2, розклинювача 3, трубопроводів 4 та 5. Сошник 1 має такі конструктивні частини: основу 6, долото 7, фронтальні крила 8, задні крила 9, монтажне вухо 10. Основа 6 має висоту h 1, яка менша за висоту долота 7 - h2, для унеможливлення контакту основи 6 із дном борозни, на якому розміщуються введені добрива. Задні крила 9 на своїй поверхні мають розпушувачі 11. По довжині торців задніх крил 9 виконано напрямні пластини 12, а позаду в центрі - відбивач 13. Стійка 2 також містить розпушувачі 14 та 15, що розміщуються знизу вверх на різній висоті. Трубопроводи 4 та 5 у верхніх та нижніх своїй частинах містять монтажні вуха 16, 17, 18 та 19 за допомогою яких вони кріпляться внизу до сошника 1, у верху - до стійки 2. Біля вхідних отворів трубопроводи 4 та 5 мають кріпильні виступи 20, використовуючи, які можна закріпити трубки по яким здійснюється підведення добрив. Сошник 1 з'єднується із стійкою 2 за допомогою з'єднувальних елементів 21 та 22. Розклинювач 3 та стійка 2 сполучаються з'єднувальними елементами 23 та 24. Трубопроводи 4 та 5 кріпляться до стійки 2 та сошника 1 з'єднувальними елементами 25, 26 та 27. Знаряддя для комбінованого внесення рідких добрив під ґрунт працює наступним чином. Після заглиблення в ґрунт із початком руху агрегату відбувається подача добрив, що надходять до трубопроводів 4 та 5. Під час руху за допомогою долота 7 та фронтальних крил 8 сошника 1 шар ґрунту підрізується та підіймається рухаючись по поверхні фронтальних крил 8. Розклинювач 3 розрізає поверхню ґрунту полегшуючи переміщення стійки 2. З розклинювача 3 ґрунт потрапляє на розпушувачі 14 та 15, на яких додатково роздрібнюється, що сприяє зменшенню опору ґрунту, який діє на трубопровід 4. Добриво потрапивши в трубопровід 4 розділяється по напрямкам відповідно до його форми та потрапляє у звільнений від ґрунту простір під фронтальними крилами 8, де й розміщується на дні утвореної борозни, після чого присипається ґрунтом, що спадає з фронтальних крил 8. По трубопроводу 5 добриво надходить на напрямні пластини 12 та відбивач 13 від якого воно відбивається та потрапляє на напрямні пластини 12. По направляючим пластинам 12 добриво протікає у розщілини у ґрунті зроблені задніми крилами 9. Ґрунт, що проходить по поверхні задніх крил 9 сошника 1 розділяється розпушувачами 11 та потрапляє на напрямні пластини 12, де змішується із добривами і під час руху з ними сходить з поверхні направляючих пластин 12. Таким чином запропоноване знаряддя вирішує украй необхідні потреби в сучасному землеробстві, а саме одночасне внесення різних видів рідинного добрива, внесення добрив локально в ґрунт, що позитивно впливає на їх засвоювання, розміщення добрив максимально використовуючи ширину борозни, розміщення за один прохід на різних рівнях глибини. Такі переваги є надзвичайно важливими та потрібними для розвитку машинобудування в аграрній сфері. Вирішення поставленої задачі допоможе розв'язати проблеми у веденні рослинництва, посприяє інтенсифікації процесу вирощування сільськогосподарських культур, збільшенню їх врожайності, зменшенню затрат на підживлення. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Знаряддя для комбінованого внесення рідких добрив під ґрунт, що складається з стійки, плоскоріжучого сошника, розклинювача, трубопроводів, яке відрізняється тим, що у задній частині сошника розміщено додаткові задні крила, що виконані під кутом  до горизонталі та направлені донизу, вони в собі містять відбивач та направляючі пластини, один з трубопроводів 2 UA 101374 U роздвоєний та загнутий так, що його вихідні отвори знаходяться під фронтальними крилами сошника, інший трубопровід встановлено так, що його вихідний отвір знаходиться над відбивачем та направляючими пластинами. 3 UA 101374 U 4 UA 101374 U 5 UA 101374 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
