Тригліцеридні композиції, придатні для виготовлення композитних панелей, і їх застосування

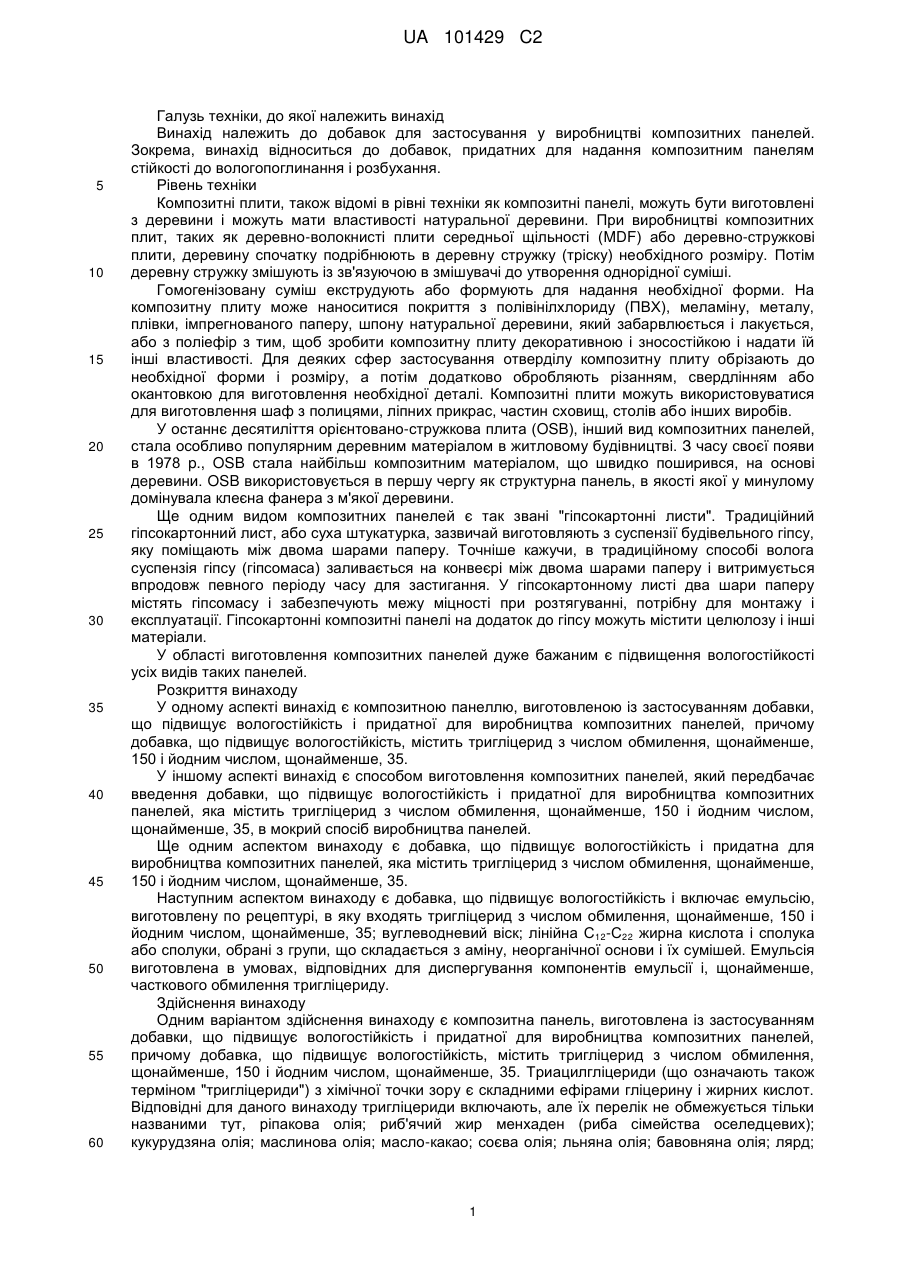

Реферат: Композитні панелі можуть виготовлятися із застосуванням добавки, що підвищує вологостійкість, рецептура якої включає тригліцерид з числом обмилення щонайменше 150 і йодним числом щонайменше 35. Добавка може використовуватися у формі водної емульсії. Водна емульсія може готуватися шляхом диспергування компонентів рецептури добавки в умовах, достатніх для досягнення щонайменше часткового обмилення тригліцериду. Добавка, що підвищує вологостійкість, здатна надавати композитним панелям, виготовленим з її застосуванням, стійкість до вологопоглинання і розбухання по товщині. UA 101429 C2 (12) UA 101429 C2 UA 101429 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить винахід Винахід належить до добавок для застосування у виробництві композитних панелей. Зокрема, винахід відноситься до добавок, придатних для надання композитним панелям стійкості до вологопоглинання і розбухання. Рівень техніки Композитні плити, також відомі в рівні техніки як композитні панелі, можуть бути виготовлені з деревини і можуть мати властивості натуральної деревини. При виробництві композитних плит, таких як деревно-волокнисті плити середньої щільності (MDF) або деревно-стружкові плити, деревину спочатку подрібнюють в деревну стружку (тріску) необхідного розміру. Потім деревну стружку змішують із зв'язуючою в змішувачі до утворення однорідної суміші. Гомогенізовану суміш екструдують або формують для надання необхідної форми. На композитну плиту може наноситися покриття з полівінілхлориду (ПВХ), меламіну, металу, плівки, імпрегнованого паперу, шпону натуральної деревини, який забарвлюється і лакується, або з поліефір з тим, щоб зробити композитну плиту декоративною і зносостійкою і надати їй інші властивості. Для деяких сфер застосування отверділу композитну плиту обрізають до необхідної форми і розміру, а потім додатково обробляють різанням, свердлінням або окантовкою для виготовлення необхідної деталі. Композитні плити можуть використовуватися для виготовлення шаф з полицями, ліпних прикрас, частин сховищ, столів або інших виробів. У останнє десятиліття орієнтовано-стружкова плита (OSB), інший вид композитних панелей, стала особливо популярним деревним матеріалом в житловому будівництві. З часу своєї появи в 1978 p., OSB стала найбільш композитним матеріалом, що швидко поширився, на основі деревини. OSB використовується в першу чергу як структурна панель, в якості якої у минулому домінувала клеєна фанера з м'якої деревини. Ще одним видом композитних панелей є так звані "гіпсокартонні листи". Традиційний гіпсокартонний лист, або суха штукатурка, зазвичай виготовляють з суспензії будівельного гіпсу, яку поміщають між двома шарами паперу. Точніше кажучи, в традиційному способі волога суспензія гіпсу (гіпсомаса) заливається на конвеєрі між двома шарами паперу і витримується впродовж певного періоду часу для застигання. У гіпсокартонному листі два шари паперу містять гіпсомасу і забезпечують межу міцності при розтягуванні, потрібну для монтажу і експлуатації. Гіпсокартонні композитні панелі на додаток до гіпсу можуть містити целюлозу і інші матеріали. У області виготовлення композитних панелей дуже бажаним є підвищення вологостійкості усіх видів таких панелей. Розкриття винаходу У одному аспекті винахід є композитною панеллю, виготовленою із застосуванням добавки, що підвищує вологостійкість і придатної для виробництва композитних панелей, причому добавка, що підвищує вологостійкість, містить тригліцерид з числом обмилення, щонайменше, 150 і йодним числом, щонайменше, 35. У іншому аспекті винахід є способом виготовлення композитних панелей, який передбачає введення добавки, що підвищує вологостійкість і придатної для виробництва композитних панелей, яка містить тригліцерид з числом обмилення, щонайменше, 150 і йодним числом, щонайменше, 35, в мокрий спосіб виробництва панелей. Ще одним аспектом винаходу є добавка, що підвищує вологостійкість і придатна для виробництва композитних панелей, яка містить тригліцерид з числом обмилення, щонайменше, 150 і йодним числом, щонайменше, 35. Наступним аспектом винаходу є добавка, що підвищує вологостійкість і включає емульсію, виготовлену по рецептурі, в яку входять тригліцерид з числом обмилення, щонайменше, 150 і йодним числом, щонайменше, 35; вуглеводневий віск; лінійна С 12-С22 жирна кислота і сполука або сполуки, обрані з групи, що складається з аміну, неорганічної основи і їх сумішей. Емульсія виготовлена в умовах, відповідних для диспергування компонентів емульсії і, щонайменше, часткового обмилення тригліцериду. Здійснення винаходу Одним варіантом здійснення винаходу є композитна панель, виготовлена із застосуванням добавки, що підвищує вологостійкість і придатної для виробництва композитних панелей, причому добавка, що підвищує вологостійкість, містить тригліцерид з числом обмилення, щонайменше, 150 і йодним числом, щонайменше, 35. Триацилгліцериди (що означають також терміном "тригліцериди") з хімічної точки зору є складними ефірами гліцерину і жирних кислот. Відповідні для даного винаходу тригліцериди включають, але їх перелік не обмежується тільки названими тут, ріпакова олія; риб'ячий жир менхаден (риба сімейства оселедцевих); кукурудзяна олія; маслинова олія; масло-какао; соєва олія; льняна олія; бавовняна олія; лярд; 1 UA 101429 C2 5 10 15 20 25 30 35 40 45 50 55 60 топлений баранячий жир; арахісова олія; кінський жир; топлений яловичий жир; пальмова олія; вершкове масло; пальмоядрова олія і кокосова олія. Може використовуватися будь-який тригліцерид за умови, що він має число обмилення і йодне число, щонайменше, 150 і 35, відповідно. Якщо тригліцериди мають занадто високу міру ненасиченості, то вони можуть піддаватися обробці будь-яким відомим фахівцеві в цій області техніки методом, що призводить до зниження міри ненасиченості. Наприклад, тригліцериди можуть піддаватися гідрогенізації. У деяких варіантах здійснення винаходу може бути бажаним, щоб йодне число складало більше 35. Наприклад, в деяких варіантах йодне число може бути вище приблизно 45. У іншому варіанті йодне число може бути вище приблизно 55. У деяких варіантах йодне число складає приблизно від 50 до 56. У деяких варіантах здійснення винаходу число обмилення тригліцеридів складає вище 150. Наприклад, в деяких варіантах число обмилення складає вище приблизно 170. У інших варіантах число обмилення складає приблизно від 170 до 260, а в ще одних варіантах число обмилення складає приблизно від 185 до 200. Йодне число тригліцериду можна визначити таким чином. Вимірюється кількість галогену, що абсорбувалася зразком тригліцериду при дії галогену на зразок. Потім кількість галогену, що абсорбувався, перераховується на йод і виражається в грамах/100 г зразка. Йодне число - це кількість грамів йоду, що абсорбувалася 100 грамами жиру, і міра ненасиченості жирної кислоти в зразку підвищується зі збільшенням йодного числа. Розчин хлороформу або чотирихлористого вуглецю готують як зразок, і до зразка додають спиртовий розчин йоду і хлориду ртуті або розчин хлориду йоду в крижаній оцтовій кислоті. Після витримки зразка залишковий йод, що не вступив в реакцію, титрують стандартним розчином тіосульфату натрію з наступним розрахунком кількості йоду, що абсорбувався. Стосовно винаходу може використовуватися будь-який метод визначення йодного числа, який відповідає відомим стандартним методам виміру йодних чисел. Число обмилення - це кількість міліграм гідроксиду калію (KОН), що вимагається для обмилення 1 г зразка; воно відповідає сумі кислотного і ефірного чисел. Для виміру числа обмилення при реалізації винаходу зразок може обмилюватися приблизно 0,5 Н спиртовим розчином гідроксиду калію (їдкого калію), а надлишок гідроксиду калію може потім титруватися 0,5 Н соляною кислотою. Число обмилення сполуки підвищується зі збільшенням кількості складноефірних груп в сполуці. Стосовно винаходу може використовуватися будь-який метод визначення числа обмилення, який відповідає відомим стандартним методам виміру чисел обмилення. У одному варіанті здійснення винаходу добавка, що підвищує вологостійкість і містить тригліцерид, може знаходитися у формі водної емульсії. Емульсія, окрім води і тригліцериду, може містити інші компоненти. Додаткові компоненти можуть включати, але їх перелік не обмежується тільки названими тут, вуглеводневий віск, лінійні С 12-С22 жирні кислоти, неорганічна основа, амін і їх суміші. Якщо використовується вуглеводневий віск, то він може бути вибраний з будь-якого відомого на ринку воску, який має температуру плавлення приблизно від 120 °F (48,9 °C) до 150 °F (65,6 °C). У деяких варіантах здійснення винаходу віск має температуру плавлення приблизно від 135 °F (57,2 °C) до 145 °F (62,8 °C). Такий віск зазвичай має низьку летючість, показуючи втрати менше 10 % ваг. в ході стандартного термогравіметричного аналізу. Крім того, вміст жиру в цьому воску зазвичай може бути нижче приблизно 1 % ваг. Цей віск має відносно високу молекулярну масу при середній довжині вуглецевих ланцюжків приблизно 36 або більше за атоми вуглецю (С36 або більше). В якості вуглеводневого воску емульсії може використовуватися будь-який віск, відомий з області приготування емульсій, придатних для виробництва композитних панелей. Лінійні С12-С22 жирні кислоти, які можуть використовуватися у винаході, включають, але їх перелік не обмежується тільки названими тут, лауринову кислоту, пальмітинову кислоту, стеаринову кислоту, бегенову кислоту, олеїнову кислоту, лінолеву кислоту, ліноленову кислоту і їх суміші. У контексті даної заявки термін "лінійні", вживаний для опису жирних кислот, відноситься до вуглецевих ланцюжків жирної кислоти, які є в основному лінійними і в яких менше 5 % атомів вуглецю, що не є альфа-атомами вуглецю, заміщені метильною або вищою алкільною групою. Кислоти можуть бути насиченими, ненасиченими або поліненасиченими. Водні емульсії можуть необов'язково включати таку сполуку, як неорганічна основа. Неорганічна основа може бути вибрана з групи, що складається з гідроксиду натрію, гідроксиду калію, гідроксиду цезію, гідроксиду літію, гідроксиду амонію і їх сумішей. Будь-яка неорганічна 2 UA 101429 C2 5 10 15 20 25 30 35 40 45 50 55 основа, яка достатньо добре розчиняється у воді в концентрації, достатній для досягнення обмилення тригліцериду, може використовуватися у варіантах здійснення винаходу. Водні емульсії можуть необов'язково включати амін. У контексті даної заявки термін "амін" відноситься до будь-якої сполуки, що містить аміногрупу. У одному варіанті здійснення винаходу амін є алканоламіном. Алканоламіни, які можуть бути придатними для використання у винаході, включають, але їх перелік не обмежується тільки названими тут, диетаноламін, триетаноламін і їх суміші. Будь-який амін, який досить добре розчиняється у воді в концентрації, достатній для досягнення обмилення тригліцериду, може використовуватися у варіантах здійснення винаходу. Наприклад, в якості аміну може використовуватися морфолін. Не бажаючи обмежуватися якою-небудь теорією, автори винаходу висунули припущення, що емульсії винаходу ініціюють стабілізацію системи поверхнево-активних речовин і гідрофільних компонентів в системі целюлоза/смола/віск або в системі гіпс/деревне волокно, і створення вологостійкого бар'єру в результаті їх дегідратації. Ці емульсії здатні надавати композитним панелям, виготовленим з їх застосуванням, одно або необхідніших властивостей, таких як висока межа плинності, піновиглядна структура підкладки, зв'язність, міцність, стабільність, низький pH і низьке вологопоглинання. Емульсії, придатні для використання у винаході, можуть включати перераховані компоненти в цілому діапазоні концентрацій. Тригліцериди можуть бути присутніми в концентрації приблизно від 10 % ваг. до 50 % ваг. емульсії. Якщо емульсію готують без вуглеводневого воску, то тригліцерид може бути присутнім в концентрації приблизно від 30 % ваг. до 50 % ваг. емульсії. Вуглеводневий віск може бути присутнім в концентрації приблизно від 0 % ваг. до 25 % ваг. У деяких варіантах здійснення винаходу, в яких використовується вуглеводневий віск, він є присутнім в концентрації приблизно від 0,5 до 20 % ваг. У інших варіантах, в яких використовується вуглеводневий віск, він є присутнім в концентрації приблизно від 5 до 20 % ваг. Лінійна С12-С22 жирна кислота може бути присутньою в концентрації приблизно від 0,5 % ваг. до 3 % ваг. У деяких варіантах здійснення винаходу жирна кислота є присутньою в концентрації приблизно від 0,5 до 2 % ваг. У інших варіантах жирна кислота є присутньою в масовій концентрації приблизно від 1 до 1,5 % ваг. Амін може бути присутнім в концентрації приблизно від 0 % ваг. до 3,0 % ваг. У деяких варіантах здійснення винаходу амін є присутнім в концентрації приблизно від 0,5 до 2 % ваг. У інших варіантах амін є присутнім в масовій концентрації приблизно від 1 до 1,5 % ваг. Неорганічна основа може бути присутньою в концентрації приблизно від 0 % ваг. до 6,0 % ваг. У деяких варіантах здійснення винаходу неорганічна основа є присутньою в концентрації приблизно від 0,5 до 4 % ваг. У інших варіантах неорганічна основа є присутньою в масовій концентрації приблизно від 1 до 3 % ваг. Добавки винаходу, що надають вологостійкість, які в деяких варіантах його здійснення мають форму водної емульсії, можуть додатково включати інші композиції, такі як поверхневоактивні речовини, аромати, біоциди (бактерициди і фунгіциди), стабілізатори, тощо. Емульсії можуть бути виготовлені будь-яким способом, відомим фахівцеві в галузі виробництва добавок для використання у виготовленні композитних панелей. Наприклад, компоненти емульсії можуть бути нагріті в місткості і перемішані за допомогою відповідних засобів перемішування. У одному варіанті здійснення винаходу вміст місткості циркулює через гомогенізатор. У іншому варіанті вміст перемішують за допомогою високошвидкісної мішалки. Незалежно від використовуваного способу, приготування емульсій проводять при температурі, достатній для досягнення обмилення тригліцериду. Наприклад, в деяких варіантах здійснення винаходу емульсії готують при температурі приблизно від 110 °F (43,3 °C) до 200 °F (93,3 °C). У інших варіантах температура складає приблизно від 120 °F (48,9 °C) до 180 °F (81,2 °C). У ще одному варіанті температура складає приблизно від 130 °F (54,4 °C) до 160 °F (71,1 °C). Спосіб винаходу може використовуватися для виробництва композитних панелей, які виготовляють із застосуванням мокрих способів і введенням целюлози. Целюлоза може бути у вигляді деревини, вона може бути отримана з іншого джерела або може бути обробленою. Приклади целюлози включають, але їх перелік не обмежується тільки названими тут, деревне волокно, деревні пластівці, деревну стружку, деревні чіпси (тріску), деревні частки, деревину, що утилізували, або паперове волокно та ін. Приклади композитних панелей включають, але їх перелік не обмежується тільки названими тут, паперові коробки, орієнтовано-стружкову плиту, клеєну фанеру, деревно-волокнисту плиту середньої щільності та ін. 3 UA 101429 C2 5 10 15 20 25 30 35 40 45 50 55 Спосіб винаходу передбачає введення добавки, що підвищує вологостійкість, в композитну добавку. У контексті заявки термін "волога" відноситься до води або в рідкому вигляді, або у вигляді пари. Добавка, що підвищує вологостійкість, може знаходитися у формі емульсії. Якщо добавка знаходиться у формі емульсії, її можна додавати до будь-якої сировини, використовуваної для виробництва панелей, перед його пресуванням і сушкою. Наприклад, в процесі виготовлення орієнтовано-стружкової плити деревну стружку комбінують із смолою і емульсією винаходу. Деревину, смолу і емульсію змішують один з одним, і суміш формують на підкладку з утворенням преформи. Преформу піддають потім дії температури і тиску з отриманням орієнтовано-стружкової плити. Емульсію можна додавати безпосередньо до деревини. Емульсію можна додавати до зв'язуючої. Емульсію можна подавати в змішувач разом з зв'язуючою і деревиною. Емульсію можна додавати в плиту будь-яким способом, який призводить до відносно рівномірного розподілу емульсії в товщі композитної панелі. Емульсію винаходу можна додавати до складу для виготовлення композитної плити в масовій концентрації приблизно від 0,1 до 5 % ваг. У деяких варіантах здійснення винаходу емульсію винаходу можна додавати до складу для виготовлення композитної плити в масовій концентрації приблизно від 0,5 до 3 % ваг. У інших варіантах емульсію винаходу можна додавати до складу для виготовлення композитної плити в масовій концентрації приблизно від 1 до 2 % ваг. Приклади Наступні приклади наведені для ілюстрації даного винаходу. Приклади не призначені для обмеження об'єму даного винаходу і не повинні інтерпретуватися так само. Кількості вказані в масових частинах або масових відсотках, якщо не вказане інше. Приклад 1 Першу емульсію готували по рецептурі, приведеній в таблиці. 1. Емульсію готували із застосуванням гомогенізатора. Перераховані компоненти емульсії є у вільному продажі і можуть містити невеликі кількості розчинників. Приклад 2 Другу емульсію готували по рецептурі, приведеній в таблиці. 1. Емульсію готували із застосуванням гомогенізатора. Орієнтовано-стружкову плиту виготовляли традиційним методом гарячого пресування із застосуванням емульсії таблиці 1. Деревну стружку комбінували/змішували в змішувачі з поліметилен-дифенілдиізоціанатною (pMDI) смолою і приблизно 1 % ваг. емульсії винаходу. Суміш, отриману змішуванням із смолою і емульсією і позначену в таблиці 1 як приклад 2, формували на підкладці з отриманням преформи орієнтовано-стружкової плити. Преформу поміщали потім лист подушки гарячого пресу, де виготовляли готовий матеріал шляхом додавання тиску вище атмосферного і температури більшої за кімнатну. Метод гарячого пресування описаний також в патенті США № 4 433 120 (Shui-Tung Chiu), зміст якого включений в повному обсязі в дану заявку у вигляді посилання. З готового матеріалу вирізали панелі розміром дванадцять дюймів на дванадцять дюймів (30,48 см  30,48 см) і тестували на щільність, міцність на зрушення усередині плити (IT), вологопоглинання (МА) і розбухання по товщині (TS) згідно із стандартом ASTM-D-1037-99. Результати тестів представлені в таблиці 2. Приклад 3 Третю емульсію готували по рецептурі, приведеній в таблиці 1. Емульсію готували із застосуванням гомогенізатора. Орієнтовано-стружкову плиту виготовляли способом, в основному ідентичним описаному в прикладі 2 за винятком того, що використовували емульсію, позначену в таблиці 1 як приклад 3. З готового матеріалу вирізали панелі розміром дванадцять дюймів на дванадцять дюймів (30,48 см  30,48 см) і тестували на щільність, міцність на зрушення усередині плити, вологопоглинання і розбухання по товщині згідно із стандартом ASTM-D-1037-99. Результати тестів представлені в таблиці 2. Порівняльний приклад 4 Четверту емульсію готували по рецептурі, приведеній в таблиці 1. Емульсію готували із застосуванням гомогенізатора. Орієнтовано-стружкову плиту виготовляли способом, в основному ідентичним описаному в прикладі 2 за винятком того, що використовували емульсію, позначену в таблиці 1 як порівняльний приклад 4. З готового матеріалу вирізали панелі розміром дванадцять дюймів на дванадцять дюймів (30,48 см  30,48 см) і тестували на щільність, міцність на зрушення усередині плити, вологопоглинання і розбухання по товщині згідно із стандартом ASTM-D-1037-99. Результати тестів представлені в таблиці 2. 60 4 UA 101429 C2 Таблиця 1 Приклад № Топлений яловичий жир Вуглеводневий віск Стеаринова кислота Триетиламін KОН Вода 1 43 0 1/5 1,3 0,5 53,7 2 33 10 1,5 1/3 0 54,2 3 20 20 1/5 1,3 0 57,2 Порівняльний приклад 4 0 47 1,7 1,4 0 49,9 Таблиця 2 Приклад № 2 3 Порівняльний приклад 4 Вміст сухих речовин % % ваг. емульсії 44,5 * 42,85 * Щільність фунти/куб. фут З ((кг/м ) 40,95 (656,02) 38,29 (613,40) IB фунти/кв. дюйм ((МПа) 64,93 (0,45) 53,14 (0,37) МА (%) TS (%) 32,3 30,6 14,3 13,5 50,00 * 40,64 (657,05) 71,57 (0,50) 28,0 11,8 * Примітка: вміст сухих речовин трохи варіює від рецептури до рецептури внаслідок присутності розчинників в деяких компонентах рецептур. 5 10 Обговорення прикладів Орієнтовано-стружкову плиту виготовляли по двох рецептурах винаходу і порівнювали з плитою, виготовленою із застосуванням традиційної добавки для підвищення вологостійкості. Як можна бачити з таблиці. 2, приклади показали фізичні властивості, схожі з властивостями порівняльного прикладу, не дивлячись на те, що вони утримували приблизно на 9 % і 12 % менше сухих речовин. Приклад 3, не дивлячись на те, що він показав значно знижену щільність в порівнянні з порівняльним прикладом, також мав хороші фізичні властивості. Оскільки ця галузь є досить конкурентоздатною в плані ціни, зниження витрат на сировині може бути дуже істотним. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 1. Композитна панель, виготовлена із застосуванням добавки, що підвищує вологостійкість і придатна для виробництва композитних панелей, що містять гіпс, целюлозу або їх комбінації, при цьому добавка, що підвищує вологостійкість, знаходиться у формі емульсії, що містить від 10 до 50 % ваг. тригліцериду з числом обмилення щонайменше 150 і йодним числом щонайменше 35; від 0,5 до 20 % ваг. вуглеводневого воску; від 0,5 до 3 % ваг. лінійних жирних кислот С12-С22; сполуку або сполуки, вибрані з групи, що складається з аміну в кількості від 0,5 до 3 % ваг. емульсії, неорганічної основи в кількості від 0,5 до 6 % ваг. емульсії або їх сумішей; та воду, причому емульсія отримана в умовах, достатніх для диспергування компонентів її складу та принаймні часткового обмилення тригліцериду. 2. Композитна панель за п. 1, яка відрізняється тим, що є паперовою коробкою, орієнтованостружковою плитою, клеєною фанерою, гіпсокартоном або деревно-волокнистою плитою середньої щільності. 3. Композитна панель за п. 1, яка відрізняється тим, що целюлоза вибрана з групи, що включає деревне волокно, деревні пластівці, деревну стружку, деревні чіпси, деревні частинки, утилізовану деревину, утилізоване паперове волокно і їх суміші. 4. Спосіб виготовлення композитних панелей, що включає введення добавки, що підвищує вологостійкість і придатна для виробництва композитних панелей, яка містить від 10 до 50 % ваг. тригліцериду з числом обмилення щонайменше 150 і йодним числом щонайменше 35; від 0,5 до 20 % ваг. вуглеводневого воску; від 0,5 до 3 % ваг. лінійних жирних кислот С12-С22; 5 UA 101429 C2 5 10 15 20 25 30 35 сполуку або сполуки, вибрані з групи, що складається з аміну в кількості від 0,5 до 3 % ваг. емульсії, неорганічної основи в кількості від 0,5 до 6 % ваг. емульсії або їх сумішей; та воду, в мокрий спосіб виробництва панелі, причому добавка, що підвищує вологостійкість, являє собою водну емульсію, отриману в умовах, достатніх для диспергування компонентів її складу та принаймні часткового обмилення тригліцериду. 5. Спосіб за п. 4, який відрізняється тим, що добавку, яка підвищує вологостійкість, вводять в композитну панель шляхом нанесення на целюлозний компонент, що використовують для виготовлення композитної панелі. 6. Добавка, яка підвищує вологостійкість, придатна для виробництва композитних панелей, яка знаходиться у формі емульсії, що містить від 10 до 50 % ваг. тригліцериду з числом обмилення щонайменше 150 і йодним числом щонайменше 35; від 0,5 до 20 % ваг. вуглеводневого воску; від 0,5 до 3 % ваг. лінійних жирних кислот С12-С22; сполуку або сполуки, вибрані з групи, що складається з аміну в кількості від 0,5 до 3 % ваг. емульсії, неорганічної основи в кількості від 0,5 до 6 % ваг. емульсії або їх сумішей; та воду. 7. Добавка за п. 6, яка відрізняється тим, що емульсія виготовлена із застосуванням гомогенізатора. 8. Добавка за п. 6, яка відрізняється тим, що емульсія нагріта до температури, достатньої для досягнення щонайменше часткового обмилення тригліцериду. 9. Добавка за п. 8, яка відрізняється тим, що температура, достатня для досягнення щонайменше часткового обмилення тригліцериду, складає приблизно від 110 °F до 200 °F. 10. Добавка за п. 6, яка відрізняється тим, що додатково містить компонент, вибраний з групи, що складається з поверхнево-активних речовин, віддушок, біоцидів, стабілізаторів і їх сумішей. 11. Добавка, яка підвищує вологостійкість, придатна для виробництва композитних панелей, що включає: від 10 до 50 % ваг. тригліцериду з числом обмилення щонайменше 150 і йодним числом щонайменше 35; від 0,5 до 20 % ваг. вуглеводневого воску; від 0,5 до 3 % ваг. лінійних жирних кислот С12-С22; і сполуку або сполуки, вибрані з групи, що складається з аміну в кількості від 0,5 до 3 % ваг. емульсії, неорганічної основи в кількості від 0,5 до 6 % ваг. емульсії або їх сумішей та води, причому емульсія виготовлена в умовах, відповідних для диспергування компонентів її складу і щонайменше часткового обмилення тригліцериду. 12. Добавка за п. 11, яка відрізняється тим, що додатково включає компонент, вибраний з групи, що складається з поверхнево-активних речовин, віддушок, біоцидів, стабілізаторів і їх сумішей. 13. Добавка за п. 11, яка відрізняється тим, що емульсія диспергує із застосуванням гомогенізатора. 40 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
