Медичний інструмент, призначений для застосування як тримач пробірки для збору біологічної рідини

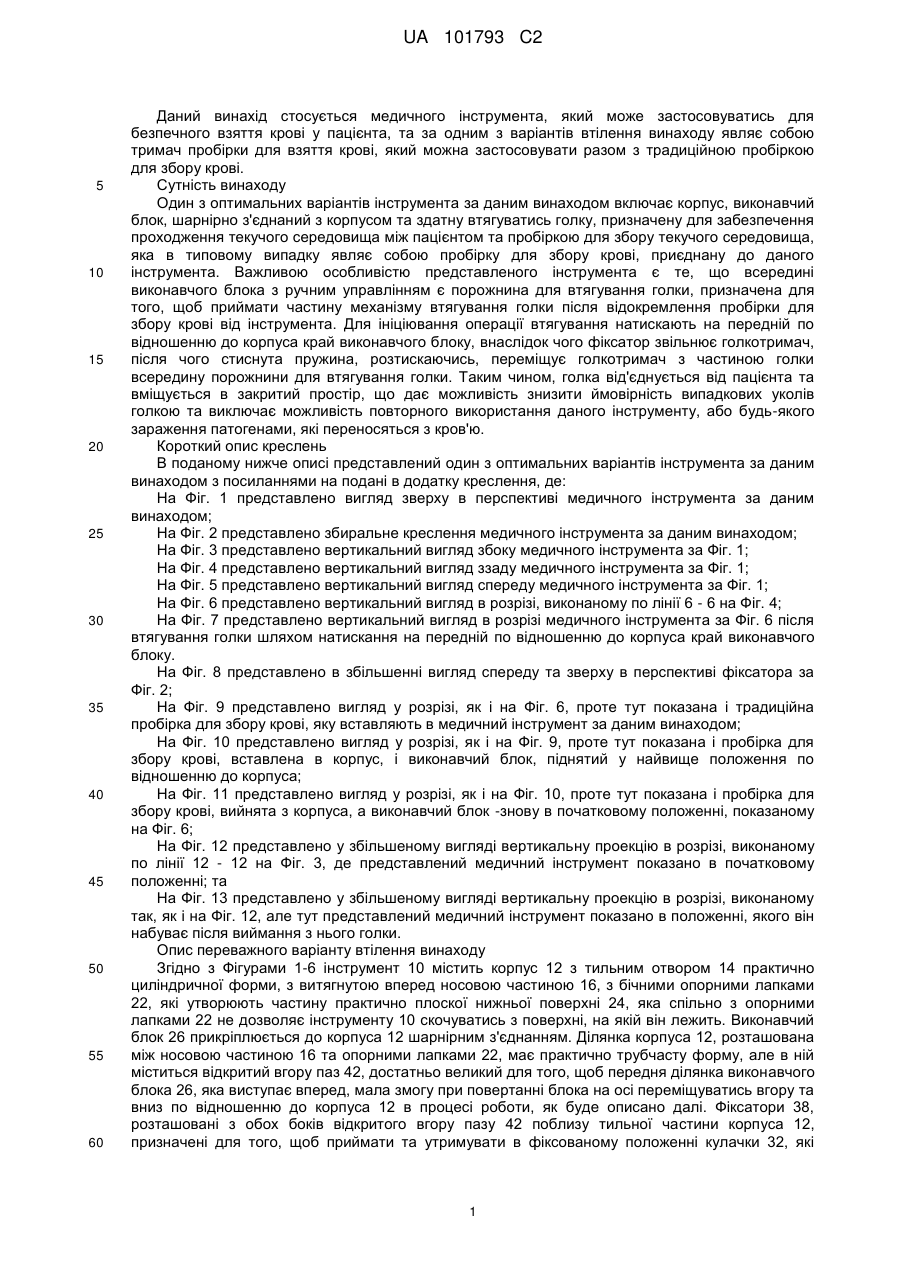

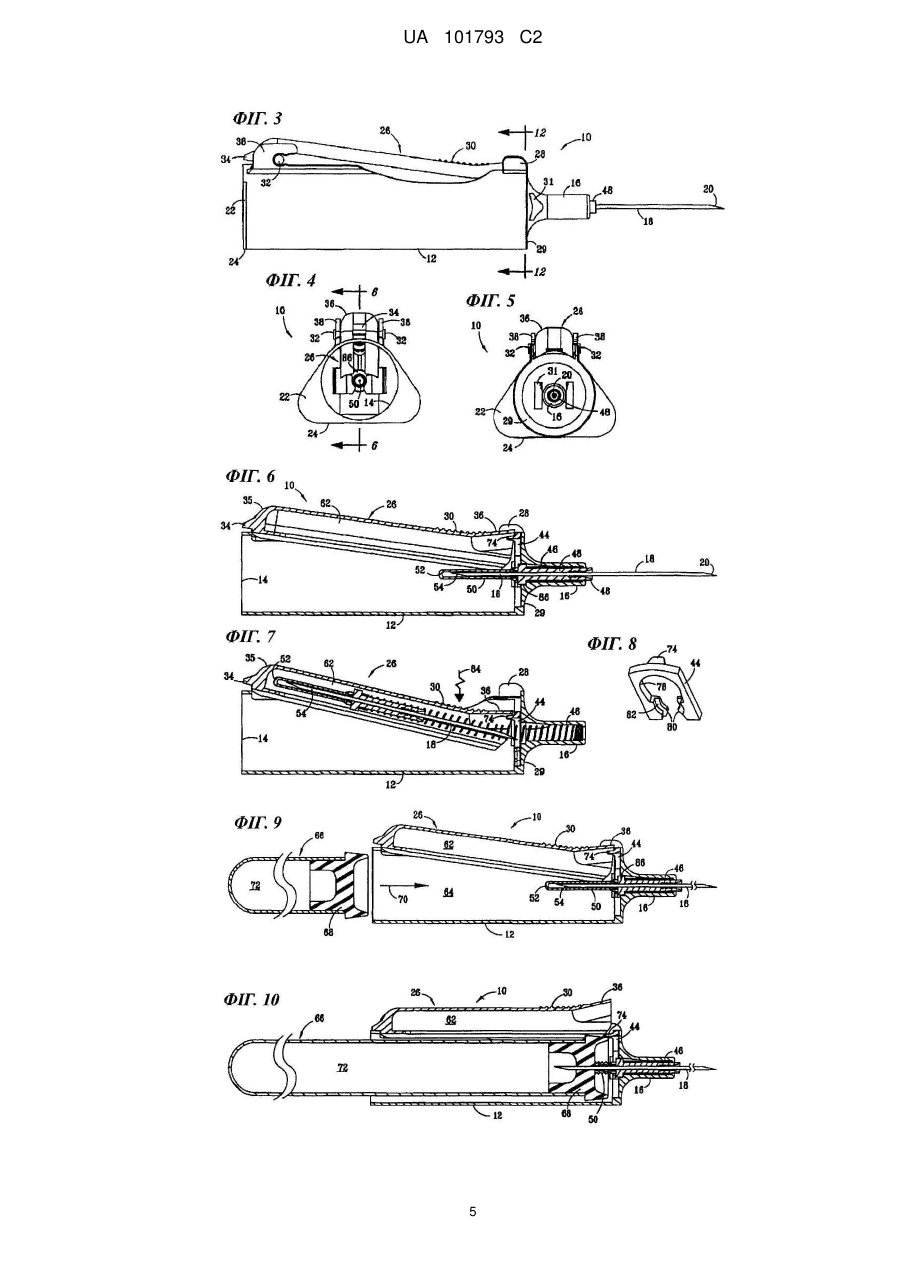

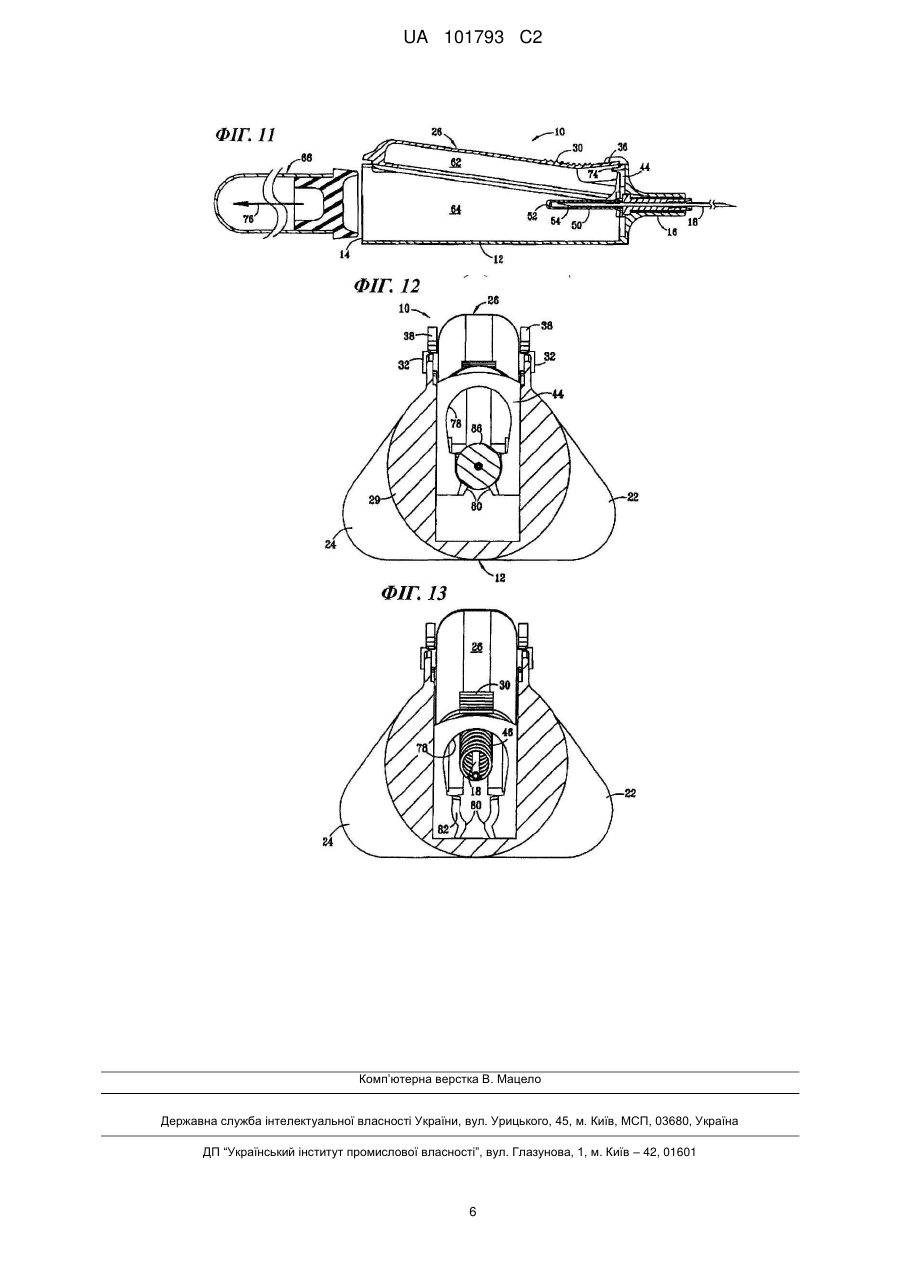

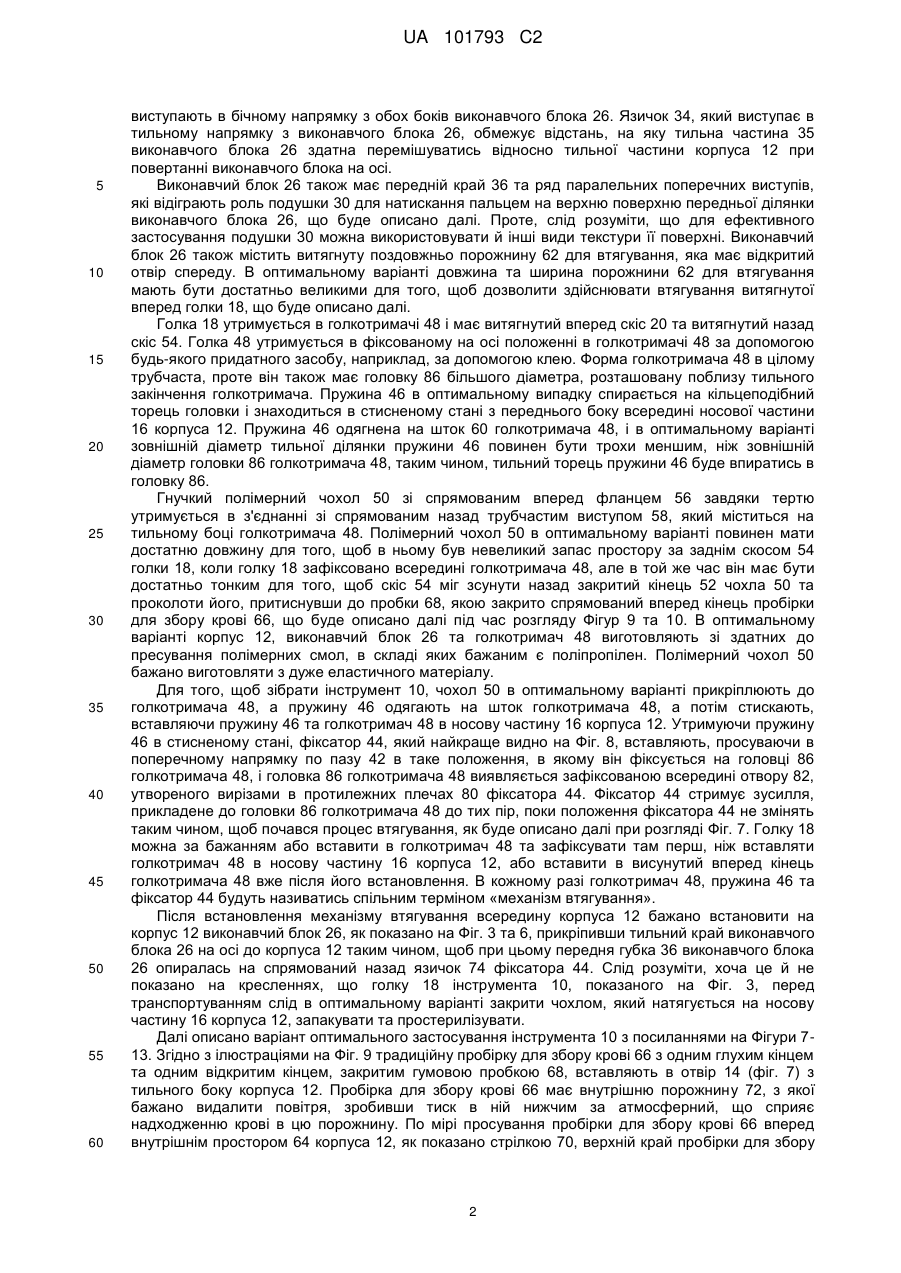

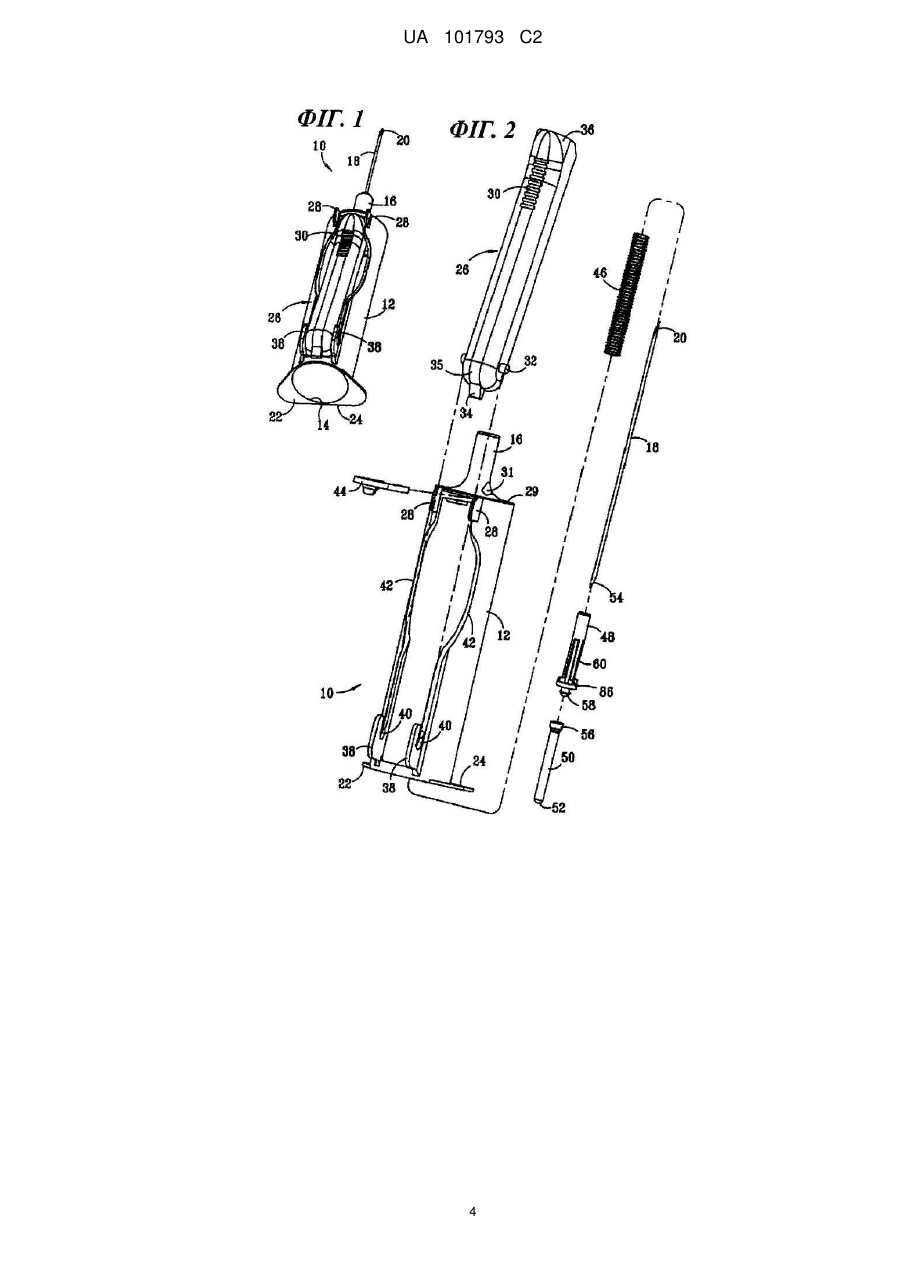

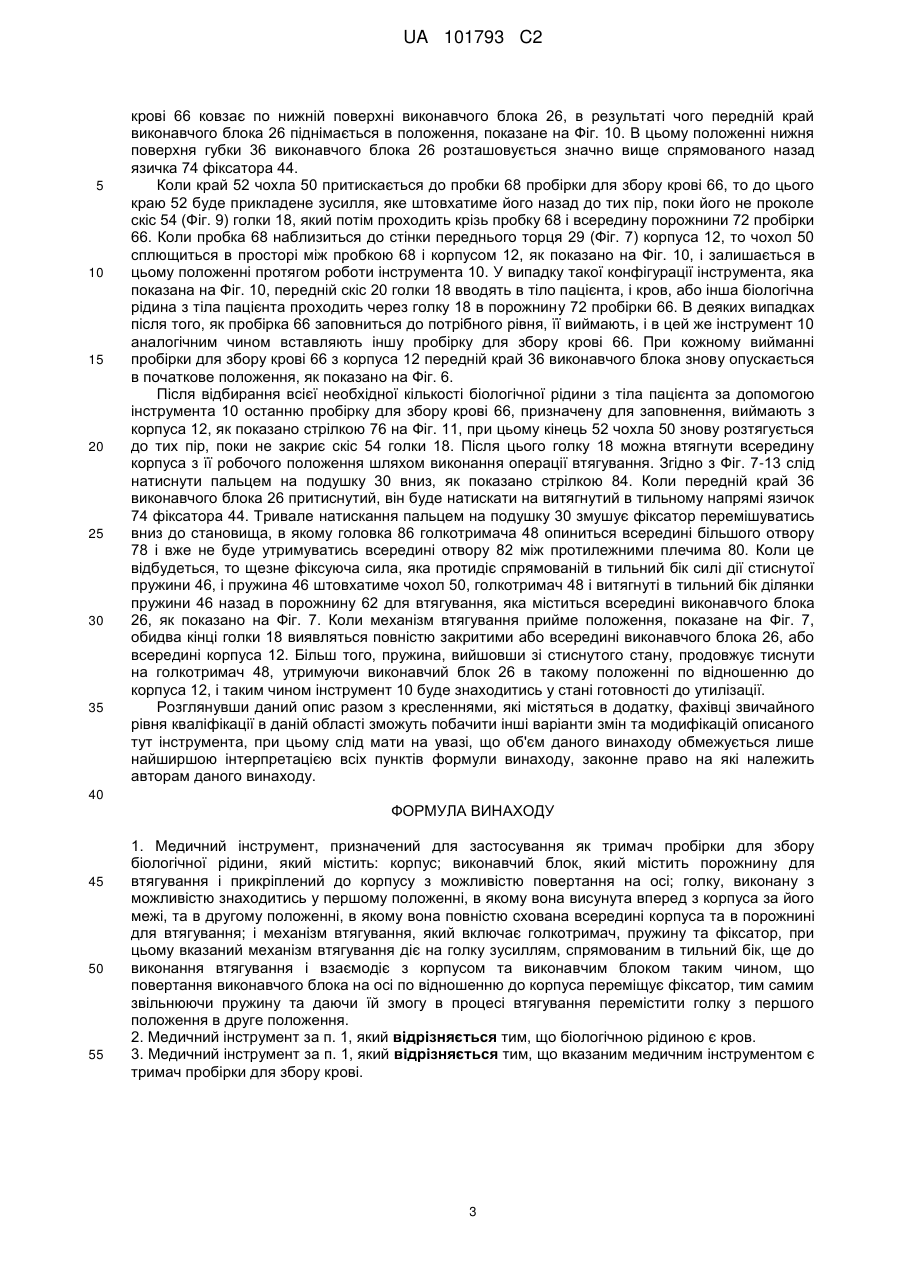

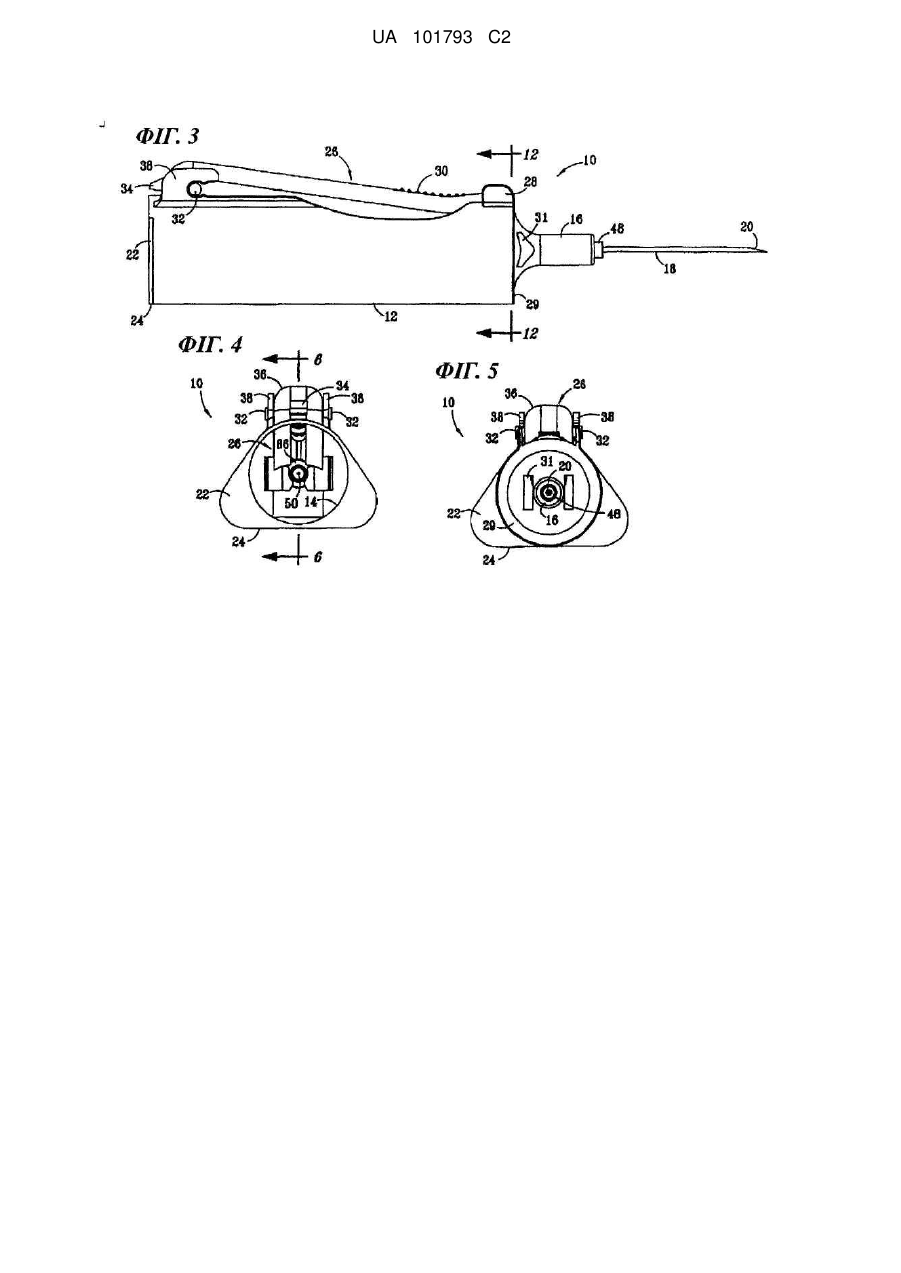

Реферат: Медичний інструмент включає корпус, виконавчий блок, прикріплений до корпуса з можливістю повертання на осі, та здатну втягуватись голку, яка забезпечує проходження текучого середовища між пацієнтом та пробіркою для збору текучого середовища, яка в типовому випадку є пробіркою для збору крові і приєднується до вказаного інструмента роз'ємним кріпленням. Важливою особливістю представленого інструмента є наявність порожнини для втягування, розташованої всередині виконавчого блока з ручним управлінням та призначеної для прийому частини механізму втягування голки після виймання пробірки для збору крові. Втягування ініціюється натисканням на ділянку виконавчого блока, яка виступає вперед по відношенню до корпуса, внаслідок чого фіксатор звільнює голкотримач, після чого стиснута пружина, розтискаючись, переміщує голкотримач і частину голки в порожнину для втягування. Таким чином голка від'єднується від пацієнта і вміщується в закритий простір, що дозволяє зменшити ймовірність випадкових уколів голкою та запобігає повторному використанню даного пристрою. UA 101793 C2 (12) UA 101793 C2 UA 101793 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується медичного інструмента, який може застосовуватись для безпечного взяття крові у пацієнта, та за одним з варіантів втілення винаходу являє собою тримач пробірки для взяття крові, який можна застосовувати разом з традиційною пробіркою для збору крові. Сутність винаходу Один з оптимальних варіантів інструмента за даним винаходом включає корпус, виконавчий блок, шарнірно з'єднаний з корпусом та здатну втягуватись голку, призначену для забезпечення проходження текучого середовища між пацієнтом та пробіркою для збору текучого середовища, яка в типовому випадку являє собою пробірку для збору крові, приєднану до даного інструмента. Важливою особливістю представленого інструмента є те, що всередині виконавчого блока з ручним управлінням є порожнина для втягування голки, призначена для того, щоб приймати частину механізму втягування голки після відокремлення пробірки для збору крові від інструмента. Для ініціювання операції втягування натискають на передній по відношенню до корпуса край виконавчого блоку, внаслідок чого фіксатор звільнює голкотримач, після чого стиснута пружина, розтискаючись, переміщує голкотримач з частиною голки всередину порожнини для втягування голки. Таким чином, голка від'єднується від пацієнта та вміщується в закритий простір, що дає можливість знизити ймовірність випадкових уколів голкою та виключає можливість повторного використання даного інструменту, або будь-якого зараження патогенами, які переносяться з кров'ю. Короткий опис креслень В поданому нижче описі представлений один з оптимальних варіантів інструмента за даним винаходом з посиланнями на подані в додатку креслення, де: На Фіг. 1 представлено вигляд зверху в перспективі медичного інструмента за даним винаходом; На Фіг. 2 представлено збиральне креслення медичного інструмента за даним винаходом; На Фіг. 3 представлено вертикальний вигляд збоку медичного інструмента за Фіг. 1; На Фіг. 4 представлено вертикальний вигляд ззаду медичного інструмента за Фіг. 1; На Фіг. 5 представлено вертикальний вигляд спереду медичного інструмента за Фіг. 1; На Фіг. 6 представлено вертикальний вигляд в розрізі, виконаному по лінії 6 - 6 на Фіг. 4; На Фіг. 7 представлено вертикальний вигляд в розрізі медичного інструмента за Фіг. 6 після втягування голки шляхом натискання на передній по відношенню до корпуса край виконавчого блоку. На Фіг. 8 представлено в збільшенні вигляд спереду та зверху в перспективі фіксатора за Фіг. 2; На Фіг. 9 представлено вигляд у розрізі, як і на Фіг. 6, проте тут показана і традиційна пробірка для збору крові, яку вставляють в медичний інструмент за даним винаходом; На Фіг. 10 представлено вигляд у розрізі, як і на Фіг. 9, проте тут показана і пробірка для збору крові, вставлена в корпус, і виконавчий блок, піднятий у найвище положення по відношенню до корпуса; На Фіг. 11 представлено вигляд у розрізі, як і на Фіг. 10, проте тут показана і пробірка для збору крові, вийнята з корпуса, а виконавчий блок -знову в початковому положенні, показаному на Фіг. 6; На Фіг. 12 представлено у збільшеному вигляді вертикальну проекцію в розрізі, виконаному по лінії 12 - 12 на Фіг. 3, де представлений медичний інструмент показано в початковому положенні; та На Фіг. 13 представлено у збільшеному вигляді вертикальну проекцію в розрізі, виконаному так, як і на Фіг. 12, але тут представлений медичний інструмент показано в положенні, якого він набуває після виймання з нього голки. Опис переважного варіанту втілення винаходу Згідно з Фігурами 1-6 інструмент 10 містить корпус 12 з тильним отвором 14 практично циліндричної форми, з витягнутою вперед носовою частиною 16, з бічними опорними лапками 22, які утворюють частину практично плоскої нижньої поверхні 24, яка спільно з опорними лапками 22 не дозволяє інструменту 10 скочуватись з поверхні, на якій він лежить. Виконавчий блок 26 прикріплюється до корпуса 12 шарнірним з'єднанням. Ділянка корпуса 12, розташована між носовою частиною 16 та опорними лапками 22, має практично трубчасту форму, але в ній міститься відкритий вгору паз 42, достатньо великий для того, щоб передня ділянка виконавчого блока 26, яка виступає вперед, мала змогу при повертанні блока на осі переміщуватись вгору та вниз по відношенню до корпуса 12 в процесі роботи, як буде описано далі. Фіксатори 38, розташовані з обох боків відкритого вгору пазу 42 поблизу тильної частини корпуса 12, призначені для того, щоб приймати та утримувати в фіксованому положенні кулачки 32, які 1 UA 101793 C2 5 10 15 20 25 30 35 40 45 50 55 60 виступають в бічному напрямку з обох боків виконавчого блока 26. Язичок 34, який виступає в тильному напрямку з виконавчого блока 26, обмежує відстань, на яку тильна частина 35 виконавчого блока 26 здатна перемішуватись відносно тильної частини корпуса 12 при повертанні виконавчого блока на осі. Виконавчий блок 26 також має передній край 36 та ряд паралельних поперечних виступів, які відіграють роль подушки 30 для натискання пальцем на верхню поверхню передньої ділянки виконавчого блока 26, що буде описано далі. Проте, слід розуміти, що для ефективного застосування подушки 30 можна використовувати й інші види текстури її поверхні. Виконавчий блок 26 також містить витягнуту поздовжньо порожнину 62 для втягування, яка має відкритий отвір спереду. В оптимальному варіанті довжина та ширина порожнини 62 для втягування мають бути достатньо великими для того, щоб дозволити здійснювати втягування витягнутої вперед голки 18, що буде описано далі. Голка 18 утримується в голкотримачі 48 і має витягнутий вперед скіс 20 та витягнутий назад скіс 54. Голка 48 утримується в фіксованому на осі положенні в голкотримачі 48 за допомогою будь-якого придатного засобу, наприклад, за допомогою клею. Форма голкотримача 48 в цілому трубчаста, проте він також має головку 86 більшого діаметра, розташовану поблизу тильного закінчення голкотримача. Пружина 46 в оптимальному випадку спирається на кільцеподібний торець головки і знаходиться в стисненому стані з переднього боку всередині носової частини 16 корпуса 12. Пружина 46 одягнена на шток 60 голкотримача 48, і в оптимальному варіанті зовнішній діаметр тильної ділянки пружини 46 повинен бути трохи меншим, ніж зовнішній діаметр головки 86 голкотримача 48, таким чином, тильний торець пружини 46 буде впиратись в головку 86. Гнучкий полімерний чохол 50 зі спрямованим вперед фланцем 56 завдяки тертю утримується в з'єднанні зі спрямованим назад трубчастим виступом 58, який міститься на тильному боці голкотримача 48. Полімерний чохол 50 в оптимальному варіанті повинен мати достатню довжину для того, щоб в ньому був невеликий запас простору за заднім скосом 54 голки 18, коли голку 18 зафіксовано всередині голкотримача 48, але в той же час він має бути достатньо тонким для того, щоб скіс 54 міг зсунути назад закритий кінець 52 чохла 50 та проколоти його, притиснувши до пробки 68, якою закрито спрямований вперед кінець пробірки для збору крові 66, що буде описано далі під час розгляду Фігур 9 та 10. В оптимальному варіанті корпус 12, виконавчий блок 26 та голкотримач 48 виготовляють зі здатних до пресування полімерних смол, в складі яких бажаним є поліпропілен. Полімерний чохол 50 бажано виготовляти з дуже еластичного матеріалу. Для того, щоб зібрати інструмент 10, чохол 50 в оптимальному варіанті прикріплюють до голкотримача 48, а пружину 46 одягають на шток голкотримача 48, а потім стискають, вставляючи пружину 46 та голкотримач 48 в носову частину 16 корпуса 12. Утримуючи пружину 46 в стисненому стані, фіксатор 44, який найкраще видно на Фіг. 8, вставляють, просуваючи в поперечному напрямку по пазу 42 в таке положення, в якому він фіксується на головці 86 голкотримача 48, і головка 86 голкотримача 48 виявляється зафіксованою всередині отвору 82, утвореного вирізами в протилежних плечах 80 фіксатора 44. Фіксатор 44 стримує зусилля, прикладене до головки 86 голкотримача 48 до тих пір, поки положення фіксатора 44 не змінять таким чином, щоб почався процес втягування, як буде описано далі при розгляді Фіг. 7. Голку 18 можна за бажанням або вставити в голкотримач 48 та зафіксувати там перш, ніж вставляти голкотримач 48 в носову частину 16 корпуса 12, або вставити в висунутий вперед кінець голкотримача 48 вже після його встановлення. В кожному разі голкотримач 48, пружина 46 та фіксатор 44 будуть називатись спільним терміном «механізм втягування». Після встановлення механізму втягування всередину корпуса 12 бажано встановити на корпус 12 виконавчий блок 26, як показано на Фіг. 3 та 6, прикріпивши тильний край виконавчого блока 26 на осі до корпуса 12 таким чином, щоб при цьому передня губка 36 виконавчого блока 26 опиралась на спрямований назад язичок 74 фіксатора 44. Слід розуміти, хоча це й не показано на кресленнях, що голку 18 інструмента 10, показаного на Фіг. 3, перед транспортуванням слід в оптимальному варіанті закрити чохлом, який натягується на носову частину 16 корпуса 12, запакувати та простерилізувати. Далі описано варіант оптимального застосування інструмента 10 з посиланнями на Фігури 713. Згідно з ілюстраціями на Фіг. 9 традиційну пробірку для збору крові 66 з одним глухим кінцем та одним відкритим кінцем, закритим гумовою пробкою 68, вставляють в отвір 14 (фіг. 7) з тильного боку корпуса 12. Пробірка для збору крові 66 має внутрішню порожнину 72, з якої бажано видалити повітря, зробивши тиск в ній нижчим за атмосферний, що сприяє надходженню крові в цю порожнину. По мірі просування пробірки для збору крові 66 вперед внутрішнім простором 64 корпуса 12, як показано стрілкою 70, верхній край пробірки для збору 2 UA 101793 C2 5 10 15 20 25 30 35 крові 66 ковзає по нижній поверхні виконавчого блока 26, в результаті чого передній край виконавчого блока 26 піднімається в положення, показане на Фіг. 10. В цьому положенні нижня поверхня губки 36 виконавчого блока 26 розташовується значно вище спрямованого назад язичка 74 фіксатора 44. Коли край 52 чохла 50 притискається до пробки 68 пробірки для збору крові 66, то до цього краю 52 буде прикладене зусилля, яке штовхатиме його назад до тих пір, поки його не проколе скіс 54 (Фіг. 9) голки 18, який потім проходить крізь пробку 68 і всередину порожнини 72 пробірки 66. Коли пробка 68 наблизиться до стінки переднього торця 29 (Фіг. 7) корпуса 12, то чохол 50 сплющиться в просторі між пробкою 68 і корпусом 12, як показано на Фіг. 10, і залишається в цьому положенні протягом роботи інструмента 10. У випадку такої конфігурації інструмента, яка показана на Фіг. 10, передній скіс 20 голки 18 вводять в тіло пацієнта, і кров, або інша біологічна рідина з тіла пацієнта проходить через голку 18 в порожнину 72 пробірки 66. В деяких випадках після того, як пробірка 66 заповниться до потрібного рівня, її виймають, і в цей же інструмент 10 аналогічним чином вставляють іншу пробірку для збору крові 66. При кожному вийманні пробірки для збору крові 66 з корпуса 12 передній край 36 виконавчого блока знову опускається в початкове положення, як показано на Фіг. 6. Після відбирання всієї необхідної кількості біологічної рідини з тіла пацієнта за допомогою інструмента 10 останню пробірку для збору крові 66, призначену для заповнення, виймають з корпуса 12, як показано стрілкою 76 на Фіг. 11, при цьому кінець 52 чохла 50 знову розтягується до тих пір, поки не закриє скіс 54 голки 18. Після цього голку 18 можна втягнути всередину корпуса з її робочого положення шляхом виконання операції втягування. Згідно з Фіг. 7-13 слід натиснути пальцем на подушку 30 вниз, як показано стрілкою 84. Коли передній край 36 виконавчого блока 26 притиснутий, він буде натискати на витягнутий в тильному напрямі язичок 74 фіксатора 44. Тривале натискання пальцем на подушку 30 змушує фіксатор перемішуватись вниз до становища, в якому головка 86 голкотримача 48 опиниться всередині більшого отвору 78 і вже не буде утримуватись всередині отвору 82 між протилежними плечима 80. Коли це відбудеться, то щезне фіксуюча сила, яка протидіє спрямованій в тильний бік силі дії стиснутої пружини 46, і пружина 46 штовхатиме чохол 50, голкотримач 48 і витягнуті в тильний бік ділянки пружини 46 назад в порожнину 62 для втягування, яка міститься всередині виконавчого блока 26, як показано на Фіг. 7. Коли механізм втягування прийме положення, показане на Фіг. 7, обидва кінці голки 18 виявляться повністю закритими або всередині виконавчого блока 26, або всередині корпуса 12. Більш того, пружина, вийшовши зі стиснутого стану, продовжує тиснути на голкотримач 48, утримуючи виконавчий блок 26 в такому положенні по відношенню до корпуса 12, і таким чином інструмент 10 буде знаходитись у стані готовності до утилізації. Розглянувши даний опис разом з кресленнями, які містяться в додатку, фахівці звичайного рівня кваліфікації в даній області зможуть побачити інші варіанти змін та модифікацій описаного тут інструмента, при цьому слід мати на увазі, що об'єм даного винаходу обмежується лише найширшою інтерпретацією всіх пунктів формули винаходу, законне право на які належить авторам даного винаходу. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 1. Медичний інструмент, призначений для застосування як тримач пробірки для збору біологічної рідини, який містить: корпус; виконавчий блок, який містить порожнину для втягування і прикріплений до корпусу з можливістю повертання на осі; голку, виконану з можливістю знаходитись у першому положенні, в якому вона висунута вперед з корпуса за його межі, та в другому положенні, в якому вона повністю схована всередині корпуса та в порожнині для втягування; і механізм втягування, який включає голкотримач, пружину та фіксатор, при цьому вказаний механізм втягування діє на голку зусиллям, спрямованим в тильний бік, ще до виконання втягування і взаємодіє з корпусом та виконавчим блоком таким чином, що повертання виконавчого блока на осі по відношенню до корпуса переміщує фіксатор, тим самим звільнюючи пружину та даючи їй змогу в процесі втягування перемістити голку з першого положення в друге положення. 2. Медичний інструмент за п. 1, який відрізняється тим, що біологічною рідиною є кров. 3. Медичний інструмент за п. 1, який відрізняється тим, що вказаним медичним інструментом є тримач пробірки для збору крові. 3 UA 101793 C2 4 UA 101793 C2 5 UA 101793 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
