Оброблювальний інструмент

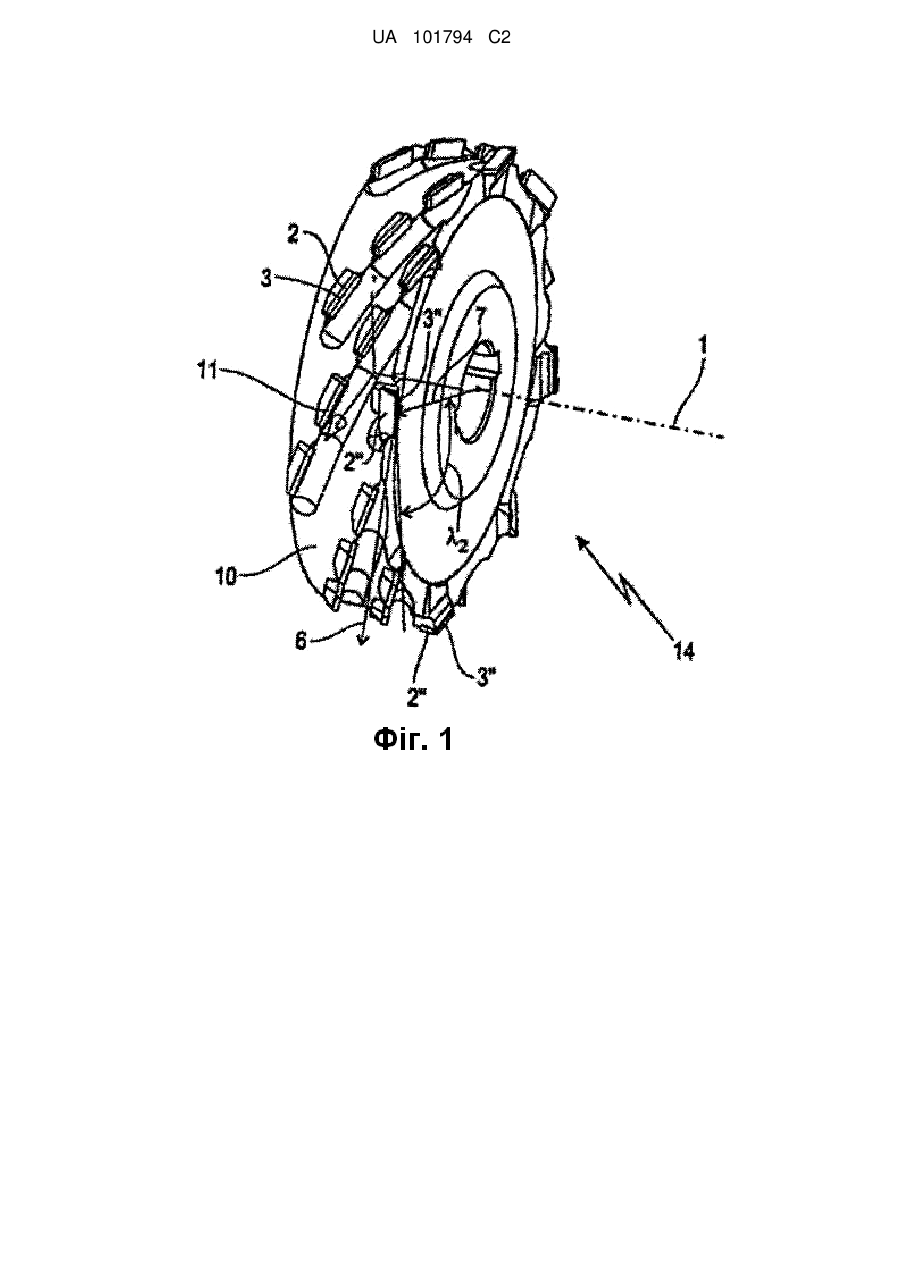

1. Оброблювальний інструмент (14), який призначений для обробки різанням матеріалів, зокрема деревини або деревних матеріалів, металів, пластмас та/або композиційних матеріалів, розрахований на приведення в обертання навколо осі (1) обертання і містить щонайменше один розташований в обводовому напрямі ряд (17, 18, 19) окремих різців (2, 2', 2") з різальними кромками (3, 3', 3"), що щонайменше частково накладаються одна на одну, причому різальні кромки (3, 3', 3") мають кут (b) загострення і розташовані під осьовим кутом (l1, l1', l1", l2) до осі (1) обертання, який відрізняється тим, що осьовий кут (l1, l1', l1", l2) має величину від &sup3;55° до <90°, і що кут (b) загострення перевищує 55°.

2. Оброблювальний інструмент за п. 1, який відрізняється тим, що кут (b) загострення має величину від &sup3;55° до £80°.

3. Оброблювальний інструмент за п. 1 або 2, який відрізняється тим, що осьовий кут (l1, l1', l1", l2) має величину від &sup3;60° до £80°, особливо, приблизно 70°.

4. Оброблювальний інструмент за одним з пп. 1-3, який відрізняється тим, що різці (2, 2') зі своїми різальними кромками (3, 3') виконані у вигляді периферійних різців з одним напрямом (4) обертання, причому відповідні осьові кути (l1, l1', l1") виміряні в площині, яка проходить через напрям (4) обертання і осьовий напрям (5), паралельний осі (1) обертання, причому осьові кути (l1, l1', l1") утворені між різальною кромкою (3, 3') і осьовим напрямом (5).

5. Оброблювальний інструмент за п. 4, який відрізняється тим, що різці (2, 2'), виконані у вигляді периферійних різців, розташовані групами в протилежних один одному напрямах під осьовими кутами (l1, l1', l1"), що мають протилежні знаки і, особливо, однакову величину.

6. Оброблювальний інструмент за п. 5, який відрізняється тим, що різці (2, 2'), виконані у вигляді периферійних різців, розташовані парами в протилежних один одному напрямах.

7. Оброблювальний інструмент за п. 5 або 6, який відрізняється тим, що окремі групи різців (2) і різців (2') протилежного напряму мають різне колірне маркування (8, 9).

8. Оброблювальний інструмент за п. 4, який відрізняється тим, що різці (2), виконані у вигляді периферійних різців, спрямовані в один бік або переважно в один бік і розташовані під осьовими кутами ((l1) одного знака і, особливо, однакової величини.

9. Оброблювальний інструмент за одним з пп. 1-8, який відрізняється тим, що різальні кромки (3, 3') різців (2, 2'), виконаних у вигляді периферійних різців, опукло спрофільовані так, що на всій своїй протяжності вони знаходяться в спільному профілі обертання, зокрема на спільній поверхні циліндра обертання.

10. Оброблювальний інструмент за одним з пп. 1-9, який відрізняється тим, що різці (2") зі своїми різальними кромками (3") виконані у вигляді торцювальних різців одного напряму (6) обертання, причому відповідні осьові кути (l2) виміряні в площині, що проходить через напрям (6) обертання і радіальний напрям (7), перпендикулярний осі (1) обертання, причому осьові кути (l2) утворені між різальною кромкою (3") і радіальним напрямом (7).

11. Оброблювальний інструмент за одним з пп. 1-10, який відрізняється тим, що різці (2, 2', 2") мають рівні передні поверхні (12).

12. Оброблювальний інструмент за одним з пп. 1-10, який відрізняється тим, що різець (2) має профільовану, особливо, увігнуту передню поверхню (12).

13. Оброблювальний інструмент за одним з пп. 1-12, який відрізняється тим, що різці (2) мають торцеві поверхні (20, 21), орієнтовані упоперек до напряму (6) обертання, причому торцеві поверхні (20, 21) профільовані від різальної кромки (3) в радіальному напрямі (7) усередину.

14. Оброблювальний інструмент за п. 13, який відрізняється тим, що торцева поверхня (20) профільована і, особливо, увігнута так, що вона примикає до передньої поверхні (12) під кутом (d) менше 90°.

15. Оброблювальний інструмент за п. 13, який відрізняється тим, що торцева поверхня (20) профільована так, що вона примикає до передньої поверхні (12) за допомогою опуклого закруглення (22).

16. Оброблювальний інструмент за п. 13, який відрізняється тим, що торцева поверхня (21) профільована і, що вона примикає до передньої поверхні (12) за допомогою фаски (23).

17. Оброблювальний інструмент за одним з пп. 1-16, який відрізняється тим, що оброблювальний інструмент (14) містить базовий елемент (10) і виготовлені окремо від нього різці (2, 2', 2"), виконані у вигляді різальних пластин (11) з високоміцного різального матеріалу, зокрема з твердого сплаву, мінералокерамічного різального матеріалу, монокристалічного алмазу, полікристалічного алмазу або матеріалу, одержаного хімічним осадженням з парового середовища.

18. Оброблювальний інструмент за одним з пп. 1-17, який відрізняється тим, що оброблювальний інструмент (14) складений щонайменше з одного, а краще з декількох окремих інструментів, посаджених на один вал (16).
