Медичний пристрій для введення твердих матеріалів під поверхню біологічної тканини (варіанти)

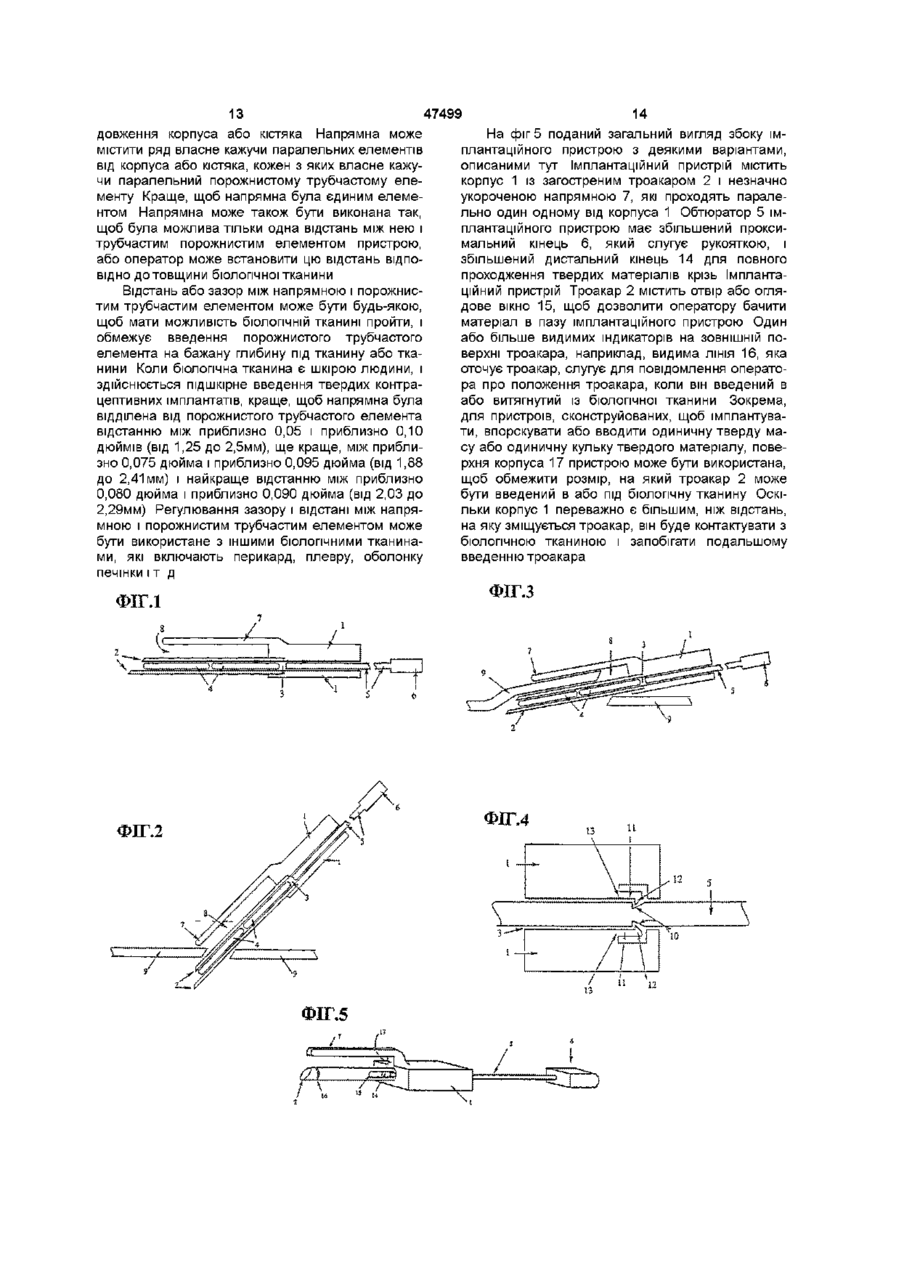

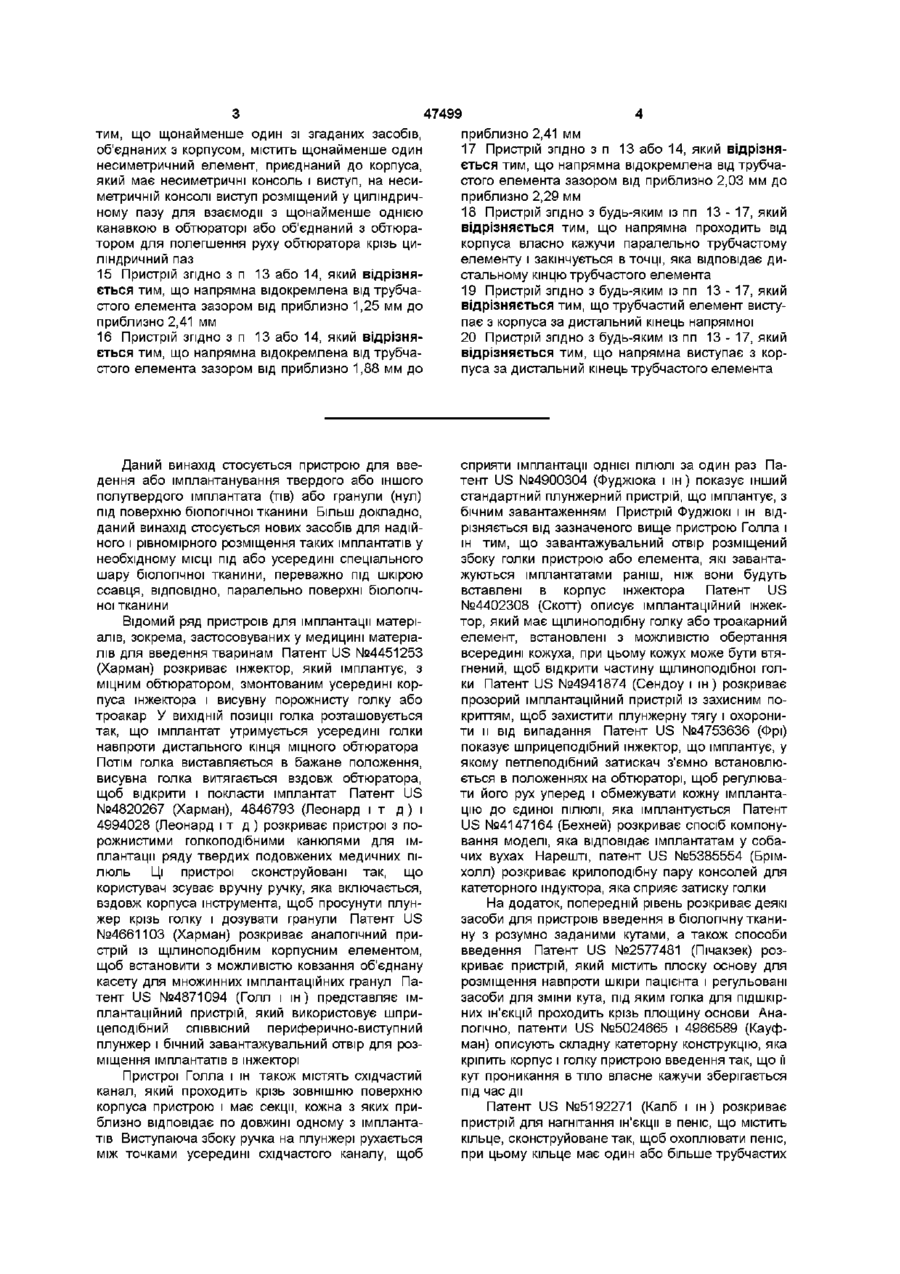

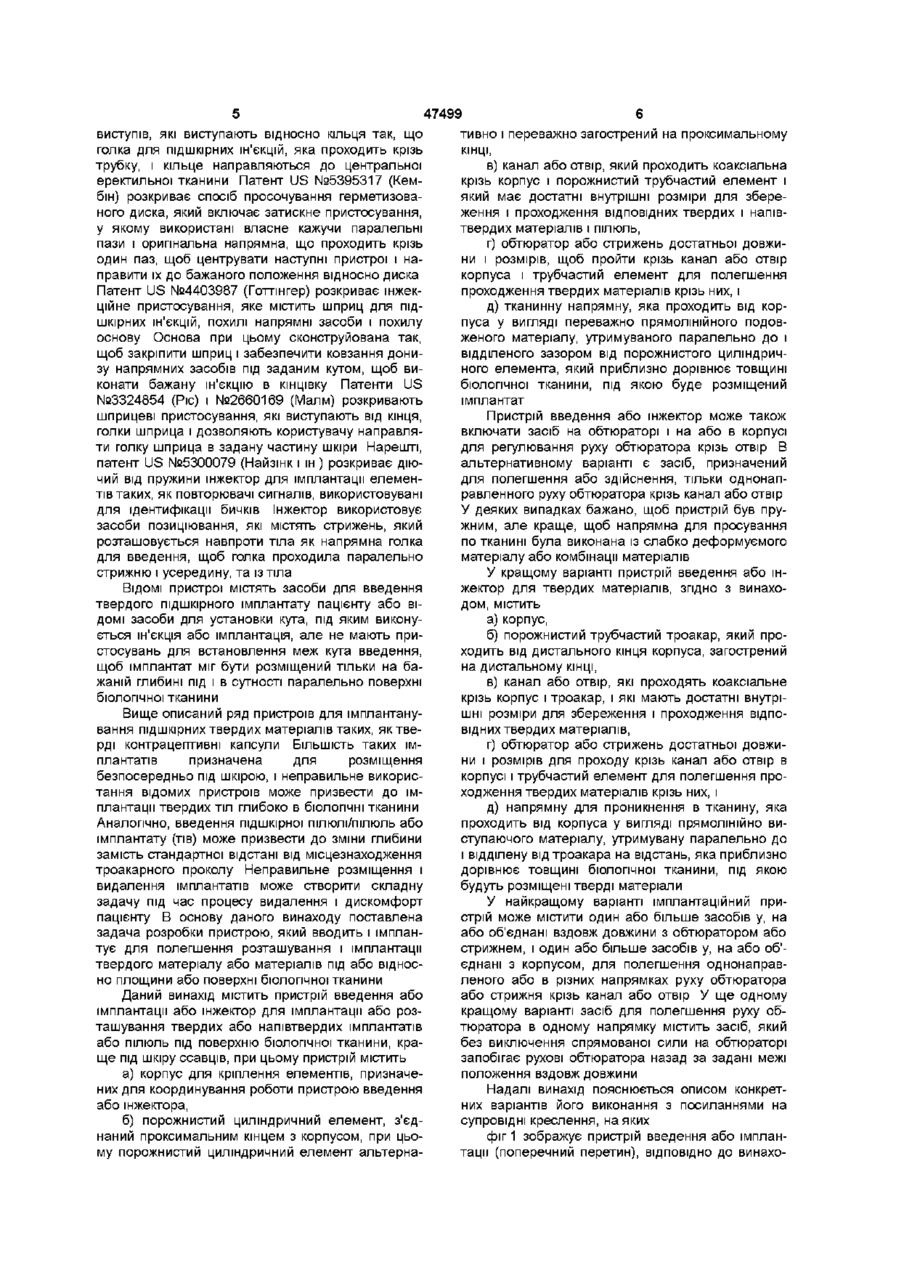

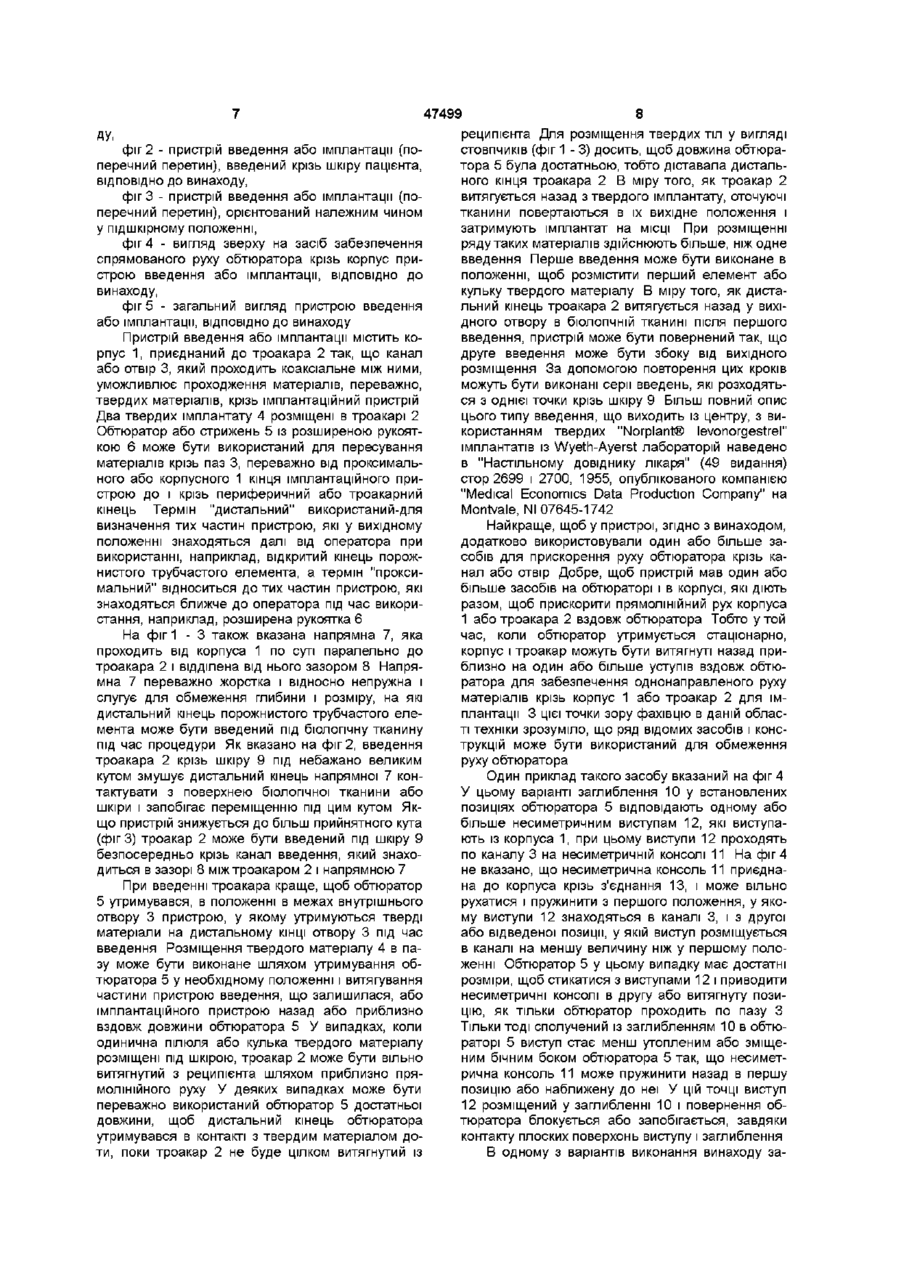

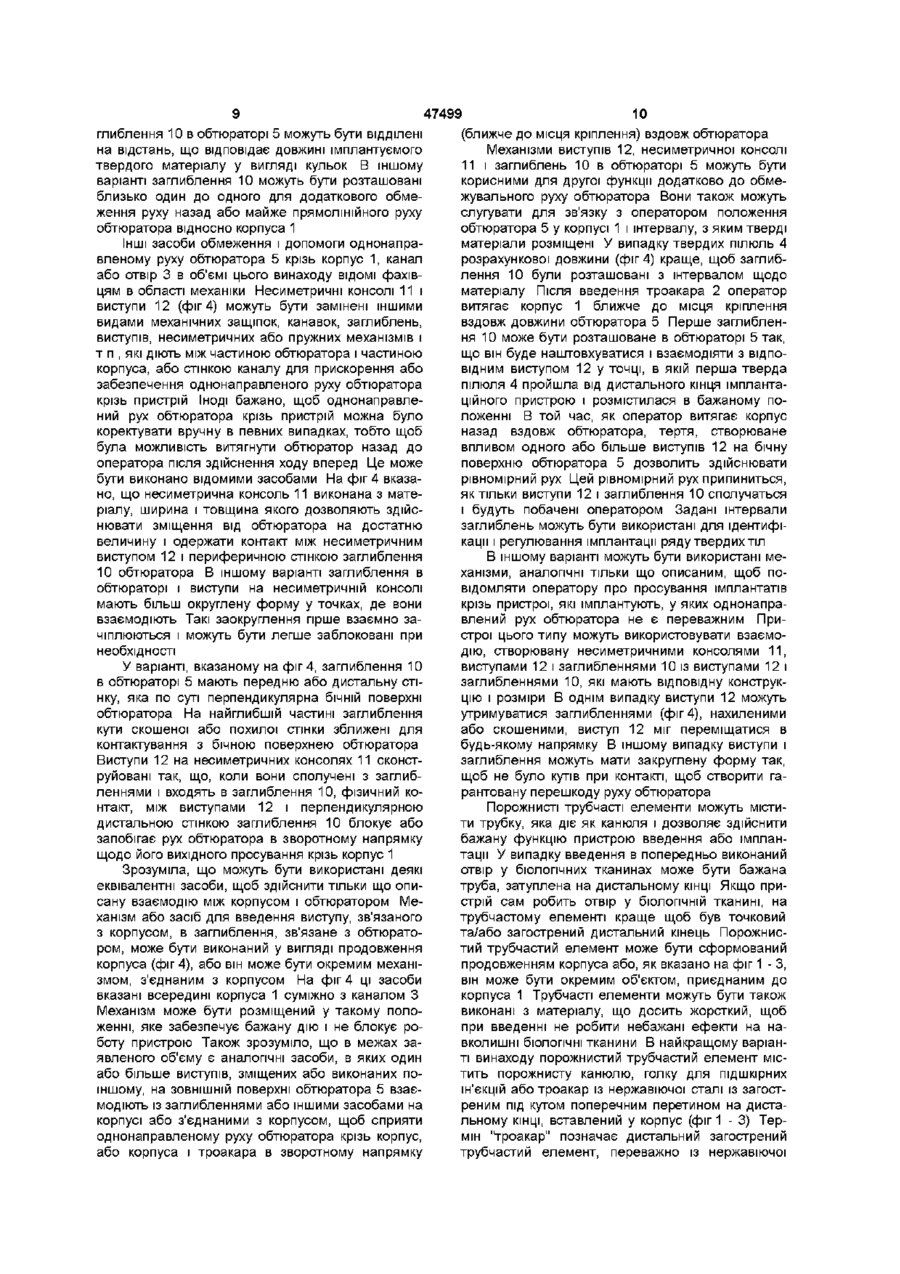

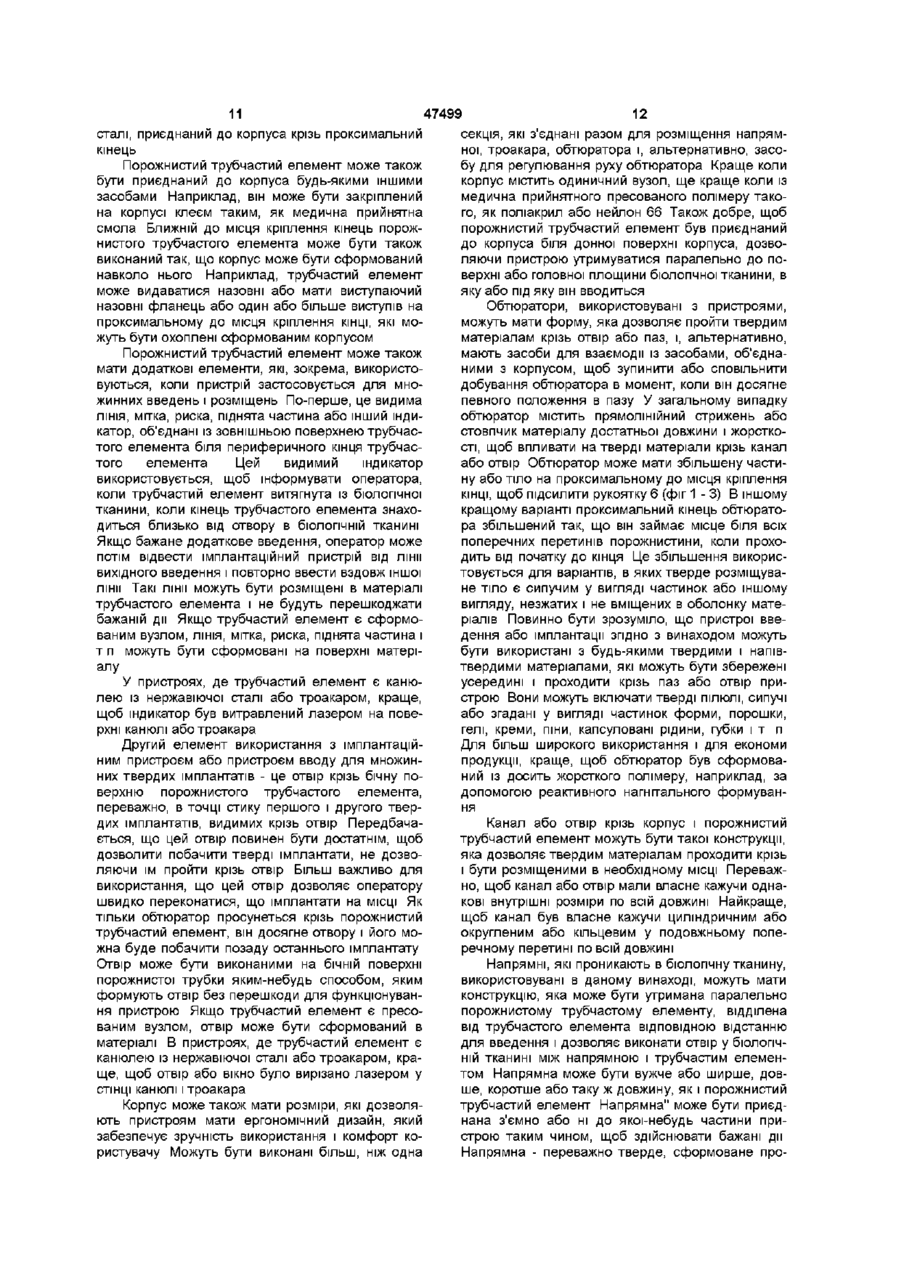

1 Медичний пристрій для розміщення твердого матеріалу в або під поверхнею біологічної тканини, що містить корпус, трубчастий елемент, який має дистальний кінець і проксимальний кінець і який проходить від дистального кінця корпуса, циліндричний канал, який проходить коаксіально крізь корпус і трубчастий елемент і який має достатні внутрішні розміри для збереження і проходження твердого матеріалу, який підлягає розміщенню, який відрізняється тим, що містить обтюратор, який має довжину і розміри для проходження крізь циліндричний канал і полегшення проходження твердого матеріалу, прямолінійну напрямну, яка має проксимальний кінець і дистальний кінець, яка проходить від корпуса і паралельно йому і відділену з зазором від трубчастого елемента 2 Пристрій за п 1, який відрізняється тим, що додатково містить засіб, зв'язаний з обтюратором і корпусом для полегшення руху обтюратора крізь циліндричний канал 3 Пристрій за пп 1 і 2, який відрізняється тим, що трубчастий елемент має загострений дистальний кінець 4 Пристрій згідно з будь-яким із попередніх пунктів, який відрізняється тим, що напрямна відділена від трубчастого елемента зазором від приблизно 1,25 мм до приблизно 2,5 мм 5 Пристрій згідно з будь-яким із пунктів 1 - 3, який відрізняється тим, що напрямна відділена від трубчастого елемента зазором від приблизно 1,88 мм до приблизно 2,41 мм 6 Пристрій згідно з будь-яким із пунктів 1 - 3, який відрізняється тим, що напрямна відділена від трубчастого елемента зазором від приблизно 2,03 мм до приблизно 2,29 мм 7 Пристрій згідно з будь-яким із попередніх пунктів, який відрізняється тим, що напрямна проходить від корпуса паралельно трубчастому елементу і закінчується в точці, яка знаходиться на одному рівні з дистальним кінцем трубчастого елемента 8 Пристрій згідно з будь-яким із пунктів 1 - 7, який відрізняється тим, що трубчастий елемент виступає з корпуса за дистальний кінець напрямної 9 Пристрій згідно з п 1, який відрізняється тим, що напрямна виступає з корпуса за дистальний кінець трубчастого елемента 10 Пристрій згідно з п 1, який відрізняється тим, що напрямна має регульовану довжину для зміни консольної частини напрямної щодо трубчастого елемента 11 Пристрій згідно з п 1, який відрізняється тим, що додатково містить засіб для регулювання зазору, який відокремлює напрямну від трубчастого елемента 12 Пристрій згідно з п 1, який відрізняється тим, що напрямна є знімною частиною щодо корпуса 13 Медичний пристрій для введення твердих матеріалів під поверхню біологічної тканини, що містить корпус, трубчастий елемент, який проходить від дистального кінця корпуса, циліндричний канал, який проходить коаксіально крізь корпус і трубчастий елемент і який має достатні внутрішні розміри для збереження і проходження твердого матеріалу, який підлягає розміщенню, який відрізняється тим, що містить обтюратор, який має довжину і розміри, які забезпечують проходження крізь циліндричний канал для полегшення проходження твердого матеріалу, щонайменше один ЗОВНІШНІЙ елемент в або об'єднаний з обтюратором, щонайменше один засіб, об'єднаний з корпусом і призначений для взаємодії із ЗОВНІШНІМИ елементами обтюратора для полегшення руху обтюратора щодо каналу, і напрямну для проникнення в тканину, яка проходить від корпуса прямолінійно і паралельно і відокремлена зазором від троакара 14 Пристрій згідно з п 13, який відрізняється О 47499 тим, що щонайменше один зі згаданих засобів, об'єднаних з корпусом, містить щонайменше один несиметричний елемент, приєднаний до корпуса, який має несиметричні консоль і виступ, на несиметричній консолі виступ розміщений у циліндричному пазу для взаємодії з щонайменше однією канавкою в обтюраторі або об'єднаний з обтюратором для полегшення руху обтюратора крізь циліндричний паз 15 Пристрій згідно з п 13 або 14, який відрізняється тим, що напрямна відокремлена від трубчастого елемента зазором від приблизно 1,25 мм до приблизно 2,41 мм 16 Пристрій згідно з п 13 або 14, який відрізняється тим, що напрямна відокремлена від трубчастого елемента зазором від приблизно 1,88 мм до приблизно 2,41 мм 17 Пристрій згідно з п 13 або 14, який відрізняється тим, що напрямна відокремлена від трубчастого елемента зазором від приблизно 2,03 мм до приблизно 2,29 мм 18 Пристрій згідно з будь-яким із пп 13 - 17, який відрізняється тим, що напрямна проходить від корпуса власно кажучи паралельно трубчастому елементу і закінчується в точці, яка відповідає дистальному кінцю трубчастого елемента 19 Пристрій згідно з будь-яким із пп 13 - 17, який відрізняється тим, що трубчастий елемент виступає з корпуса за дистальний кінець напрямної 20 Пристрій згідно з будь-яким із пп 13 - 17, який відрізняється тим, що напрямна виступає з корпуса за дистальний кінець трубчастого елемента Даний винахід стосується пристрою для введення або імплантанування твердого або іншого полутвердого імплантата (тів) або гранули (нул) під поверхню біологічної тканини Більш докладно, даний винахід стосується нових засобів для надійного і рівномірного розміщення таких імплантатів у необхідному МІСЦІ під або усередині спеціального шару біологічної тканини, переважно під шкірою ссавця, ВІДПОВІДНО, паралельно поверхні біологічної тканини Відомий ряд пристроїв для імплантації матеріалів, зокрема, застосовуваних у медицині матеріалів для введення тваринам Патент US №4451253 (Харман) розкриває інжектор, який імплантує, з міцним обтюратором, змонтованим усередині корпуса інжектора і висувну порожнисту голку або троакар У ВИХІДНІЙ ПОЗИЦІЇ голка розташовується так, що імплантат утримується усередині голки навпроти дистального кінця міцного обтюратора Потім голка виставляється в бажане положення, висувна голка витягається вздовж обтюратора, щоб відкрити і покласти імплантат Патент US №4820267 (Харман), 4846793 (Леонард і т д) і 4994028 (Леонард і т д ) розкриває пристрої з порожнистими голкоподібними канюлями для імплантації ряду твердих подовжених медичних пілюль Ці пристрої сконструйовані так, що користувач зсуває вручну ручку, яка включається, вздовж корпуса інструмента, щоб просунути плунжер крізь голку і дозувати гранули Патент US №4661103 (Харман) розкриває аналогічний пристрій із щілиноподібним корпусним елементом, щоб встановити з можливістю ковзання об'єднану касету для множинних імплантаційних гранул Патент US №4871094 (Голл і ш) представляє імплантаційний пристрій, який використовує шприцеподібний СПІВВІСНИЙ периферично-виступний плунжер і бічний завантажувальний отвір для розміщення імплантатів в інжекторі сприяти імплантації однієї ПІЛЮЛІ за один раз Патент US №4900304 (Фуджюка і ш) показує інший стандартний плунжерний пристрій, що імплантує, з бічним завантаженням Пристрій Фуджюкі і ш відрізняється від зазначеного вище пристрою Голла і ш тим, що завантажувальний отвір розміщений збоку голки пристрою або елемента, які завантажуються імплантатами раніш, ніж вони будуть вставлені в корпус інжектора Патент US №4402308 (Скотт) описує імплантаційний інжектор, який має щілиноподібну голку або троакарний елемент, встановлені з можливістю обертання всередині кожуха, при цьому кожух може бути втягнений, щоб відкрити частину щілиноподібної голки Патент US №4941874 (Сендоу і ш) розкриває прозорий імплантаційний пристрій із захисним покриттям, щоб захистити плунжерну тягу і охоронити и від випадання Патент US №4753636 (Фрі) показує шприцеподібний інжектор, що імплантує, у якому петлеподібний затискач з'ємно встановлюється в положеннях на обтюраторі, щоб регулювати його рух уперед і обмежувати кожну імплантацію до єдиної ПІЛЮЛІ, яка імплантується Патент US №4147164 (Бехней) розкриває спосіб компонування моделі, яка відповідає імплантатам у собачих вухах Нарешті, патент US №5385554 (Брімхолл) розкриває крилоподібну пару консолей для катеторного індуктора, яка сприяє затиску голки Пристрої Голла і ш також містять східчастий канал, який проходить крізь зовнішню поверхню корпуса пристрою і має секції, кожна з яких приблизно відповідає по довжині одному з імплантатів Виступаюча збоку ручка на плунжері рухається між точками усередині східчастого каналу, щоб На додаток, попередній рівень розкриває деякі засоби для пристроїв введення в біологічну тканину з розумно заданими кутами, а також способи введення Патент US №2577481 (Пічакзек) розкриває пристрій, який містить плоску основу для розміщення навпроти шкіри пацієнта і регульовані засоби для зміни кута, під яким голка для підшкірних ІН'ЄКЦІЙ проходить крізь площину основи Аналогічно, патенти US №5024665 і 4966589 (Кауфман) описують складну катеторну конструкцію, яка кріпить корпус і голку пристрою введення так, що її кут проникання в тіло власне кажучи зберігається під час дії Патент US №5192271 (Калб і ш) розкриває пристрій для нагнітання ін'єкції в пеню, що містить кільце, сконструйоване так, щоб охоплювати пеню, при цьому кільце має один або більше трубчастих 47499 виступів, які виступають відносно кільця так, що голка для підшкірних ІН'ЄКЦІЙ, яка проходить крізь трубку, і кільце направляються до центральної еректильної тканини Патент US №5395317 (Кембін) розкриваєспосіб просочування герметизованого диска, який включає затискне пристосування, у якому використані власне кажучи паралельні пази і оригінальна напрямна, що проходить крізь один паз, щоб центрувати наступні пристрої і направити їх до бажаного положення відносно диска Патент US №4403987 (Готтінгер) розкриває інжекційне пристосування, яке містить шприц для підшкірних ІН'ЄКЦІЙ, ПОХИЛІ напрямні засоби і похилу основу Основа при цьому сконструйована так, щоб закріпити шприц і забезпечити ковзання донизу напрямних засобів під заданим кутом, щоб виконати бажану ІН'ЄКЦІЮ В кінцівку Патенти US №3324854 (Ріс) і №2660169 (Малм) розкривають шприцеві пристосування, які виступають від кінця, голки шприца і дозволяють користувачу направляти голку шприца в задану частину шкіри Нарешті, патент US №5300079 (Найзінк і ш ) розкриває діючий від пружини інжектор для імплантації елементів таких, як повторювачі сигналів, використовувані для ідентифікації бичків Інжектор використовує засоби позиціювання, які містять стрижень, який розташовується навпроти тіла як напрямна голка для введення, щоб голка проходила паралельно стрижню і усередину, та із тіла ВІДОМІ пристрої містять засоби для введення твердого підшкірного імплантату пацієнту або ВІДОМІ засоби для установки кута, під яким виконується ІН'ЄКЦІЯ або імплантація, але не мають пристосувань для встановлення меж кута введення, щоб імплантат міг бути розміщений тільки на бажаній глибині під і в сутності паралельно поверхні біологічної тканини Вище описаний ряд пристроїв для імплантанування підшкірних твердих матеріалів таких, як тверді контрацептивні капсули БІЛЬШІСТЬ таких імплантатів призначена для розміщення безпосередньо під шкірою, і неправильне використання відомих пристроїв може призвести до імплантації твердих тіл глибоко в біологічні тканини Аналогічно, введення підшкірної ПІЛЮЛІ/ПІЛЮЛЬ або імплантату (тів) може призвести до зміни глибини замість стандартної відстані від місцезнаходження троакарного проколу Неправильне розміщення і видалення імплантатів може створити складну задачу під час процесу видалення і дискомфорт пацієнту В основу даного винаходу поставлена задача розробки пристрою, який вводить і імплантує для полегшення розташування і імплантації твердого матеріалу або матеріалів під або відносно площини або поверхні біологічної тканини Даний винахід містить пристрій введення або імплантації або інжектор для імплантації або розташування твердих або напівтвердих імплантатів або пілюль під поверхню біологічної тканини, краще під шкіру ссавців, при цьому пристрій містить а) корпус для кріплення елементів, призначених для координування роботи пристрою введення або інжектора, б) порожнистий циліндричний елемент, з'єднаний проксимальним кінцем з корпусом, при цьому порожнистий циліндричний елемент альтерна тивно і переважно загострений на проксимальному КІНЦІ, в) канал або отвір, який проходить коаксіальна крізь корпус і порожнистий трубчастий елемент і який має достатні внутрішні розміри для збереження і проходження ВІДПОВІДНИХ твердих і напівтвердих матеріалів і пілюль, г) обтюратор або стрижень достатньої довжини і розмірів, щоб пройти крізь канал або отвір корпуса і трубчастий елемент для полегшення проходження твердих матеріалів крізь них, і д) тканинну напрямну, яка проходить від корпуса у вигляді переважно прямолінійного подовженого матеріалу, утримуваного паралельно до і відділеного зазором від порожнистого циліндричного елемента, який приблизно дорівнює товщині біологічної тканини, під якою буде розміщений імплантат Пристрій введення або інжектор може також включати засіб на обтюраторі і на або в корпусі для регулювання руху обтюратора крізь отвір В альтернативному варіанті є засіб, призначений для полегшення або здійснення, тільки однонаправленного руху обтюратора крізь канал або отвір У деяких випадках бажано, щоб пристрій був пружним, але краще, щоб напрямна для просування по тканині була виконана із слабко деформуємого матеріалу або комбінації матеріалів У кращому варіанті пристрій введення або інжектор для твердих матеріалів, згідно з винаходом, містить а) корпус, б) порожнистий трубчастий троакар, який проходить від дистального кінця корпуса, загострений на дистальному КІНЦІ, в) канал або отвір, які проходять коаксіальне крізь корпус і троакар, і які мають достатні внутрішні розміри для збереження і проходження ВІДПОВІДНИХ твердих матеріалів, г) обтюратор або стрижень достатньої довжини і розмірів для проходу крізь канал або отвір в корпусі і трубчастий елемент для полегшення проходження твердих матеріалів крізь них, і д) напрямну для проникнення в тканину, яка проходить від корпуса у вигляді прямолінійно виступаючого матеріалу, утримувану паралельно до і відділену від троакара на відстань, яка приблизно дорівнює товщині біологічної тканини, під якою будуть розміщені тверді матеріали У найкращому варіанті імплантаційний пристрій може містити один або більше засобів у, на або об'єднані вздовж довжини з обтюратором або стрижнем, і один або більше засобів у, на або об'єднані з корпусом, для полегшення однонаправленого або в різних напрямках руху обтюратора або стрижня крізь канал або отвір У ще одному кращому варіанті засіб для полегшення руху обтюратора в одному напрямку містить засіб, який без виключення спрямованої сили на обтюраторі запобігає рухові обтюратора назад за задані межі положення вздовж довжини Надалі винахід пояснюється описом конкретних варіантів його виконання з посиланнями на супровідні креслення, на яких фіг 1 зображує пристрій введення або імплантації (поперечний перетин), ВІДПОВІДНО до винахо 47499 ДУ, фіг 2 - пристрій введення або імплантації (поперечний перетин), введений крізь шкіру пацієнта, ВІДПОВІДНО до винаходу, фіг 3 - пристрій введення або імплантації (поперечний перетин), орієнтований належним чином у підшкірному положенні, фіг 4 - вигляд зверху на засіб забезпечення спрямованого руху обтюратора крізь корпус пристрою введення або імплантації, ВІДПОВІДНО ДО винаходу, фіг 5 - загальний вигляд пристрою введення або імплантації, ВІДПОВІДНО до винаходу Пристрій введення або імплантації містить корпус 1, приєднаний до троакара 2 так, що канал або отвір 3, який проходить коаксіальне між ними, уможливлює проходження матеріалів, переважно, твердих матеріалів, крізь імплантаційний пристрій Два твердих імплантату 4 розміщені в троакарі 2 Обтюратор або стрижень 5 із розширеною рукояткою 6 може бути використаний для пересування матеріалів крізь паз 3, переважно від проксимального або корпусного 1 кінця імплантаційного пристрою до і крізь периферичний або троакарний кінець Термін "дистальний" використаний-для визначення тих частин пристрою, які у вихідному положенні знаходяться далі від оператора при використанні, наприклад, відкритий кінець порожнистого трубчастого елемента, а термін "проксимальний" відноситься до тих частин пристрою, які знаходяться ближче до оператора під час використання, наприклад, розширена рукоятка 6 На фіг 1 - 3 також вказана напрямна 7, яка проходить від корпуса 1 по суті паралельно до троакара 2 і відділена від нього зазором 8 Напрямна 7 переважно жорстка і відносно непружна і слугує для обмеження глибини і розміру, на які дистальний кінець порожнистого трубчастого елемента може бути введений під біологічну тканину під час процедури Як вказано на фіг 2, введення троакара 2 крізь шкіру 9 під небажано великим кутом змушує дистальний кінець напрямної 7 контактувати з поверхнею біологічної тканини або шкіри і запобігає переміщенню під цим кутом Якщо пристрій знижується до більш прийнятного кута (фігЗ) троакар 2 може бути введений під шкіру 9 безпосередньо крізь канал введення, який знаходиться в зазорі 8 між троакаром 2 і напрямною 7 При введенні троакара краще, щоб обтюратор 5 утримувався, в положенні в межах внутрішнього отвору 3 пристрою, у якому утримуються тверді матеріали на дистальному КІНЦІ отвору 3 під час введення Розміщення твердого матеріалу 4 в пазу може бути виконане шляхом утримування обтюратора 5 у необхідному положенні і витягування частини пристрою введення, що залишилася, або імплантаційного пристрою назад або приблизно вздовж довжини обтюратора 5 У випадках, коли одинична пілюля або кулька твердого матеріалу розміщені під шкірою, троакар 2 може бути вільно витягнутий з реципієнта шляхом приблизно прямолінійного руху У деяких випадках може бути переважно використаний обтюратор 5 достатньої довжини, щоб дистальний кінець обтюратора утримувався в контакті з твердим матеріалом доти, поки троакар 2 не буде цілком витягнутий із 8 реципієнта Для розміщення твердих тіл у вигляді стовпчиків (фіг 1 - 3) досить, щоб довжина обтюратора 5 була достатньою, тобто діставала дистального кінця троакара 2 В міру того, як троакар 2 витягується назад з твердого імплантату, оточуючі тканини повертаються в їх вихідне положення і затримують імплантат на МІСЦІ При розміщенні ряду таких матеріалів здійснюють більше, ніж одне введення Перше введення може бути виконане в положенні, щоб розмістити перший елемент або кульку твердого матеріалу В міру того, як дистальний кінець троакара 2 витягується назад у вихідного отвору в біологічній тканині після першого введення, пристрій може бути повернений так, що друге введення може бути збоку від вихідного розміщення За допомогою повторення цих кроків можуть бути виконані серії введень, які розходяться з однієї точки крізь шкіру 9 Більш ПОВНИЙ ОПИС цього типу введення, що виходить із центру, з використанням твердих "Norplant® levonorgestrel" імплантатів із Wyeth-Ayerst лабораторій наведено в "Настільному довіднику лікаря" (49 видання) стор 2699 і 2700, 1955, опублікованого компанією "Medical Economics Data Production Company" на Montvale, N107645-1742 Найкраще, щоб у пристрої, згідно з винаходом, додатково використовували один або більше засобів для прискорення руху обтюратора крізь канал або отвір Добре, щоб пристрій мав один або більше засобів на обтюраторі і в корпусі, які діють разом, щоб прискорити прямолінійний рух корпуса 1 або троакара 2 вздовж обтюратора Тобто у той час, коли обтюратор утримується стаціонарно, корпус і троакар можуть бути витягнуті назад приблизно на один або більше уступів вздовж обтюратора для забезпечення однонаправленого руху матеріалів крізь корпус 1 або троакар 2 для імплантації 3 цієї точки зору фахівцю в даній області техніки зрозуміло, що ряд відомих засобів і конструкцій може бути використаний для обмеження руху обтюратора Один приклад такого засобу вказаний на фіг 4 У цьому варіанті заглиблення 10 у встановлених позиціях обтюратора 5 відповідають одному або більше несиметричним виступам 12, які виступають із корпуса 1, при цьому виступи 12 проходять по каналу 3 на несиметричній консолі 11 На фіг 4 не вказано, що несиметрична консоль 11 приєднана до корпуса крізь з'єднання 13, і може вільно рухатися і пружинити з першого положення, у якому виступи 12 знаходяться в каналі 3, і з другої або відведеної позиції, у якій виступ розміщується в каналі на меншу величину ніж у першому положенні Обтюратор 5 у цьому випадку має достатні розміри, щоб стикатися з виступами 12 і приводити несиметричні консолі в другу або витягнуту позицію, як тільки обтюратор проходить по пазу З Тільки ТОДІ сполучений із заглибленням 10 в обтюраторі 5 виступ стає менш утопленим або зміщеним бічним боком обтюратора 5 так, що несиметрична консоль 11 може пружинити назад в першу позицію або наближену до неї У цій точці виступ 12 розміщений у заглибленні 10 і повернення обтюратора блокується або запобігається, завдяки контакту плоских поверхонь виступу і заглиблення В одному з варіантів виконання винаходу за глиблення 10 в обтюраторі 5 можуть бути відділені на відстань, що відповідає довжині імплантуємого твердого матеріалу у вигляді кульок В іншому варіанті заглиблення 10 можуть бути розташовані близько один до одного для додаткового обмеження руху назад або майже прямолінійного руху обтюратора відносно корпуса 1 Інші засоби обмеження і допомоги однонаправленому руху обтюратора 5 крізь корпус 1, канал або отвір 3 в об'ємі цього винаходу ВІДОМІ фахівцям в області механіки Несиметричні консолі 11 і виступи 12 (фіг 4) можуть бути замінені іншими видами механічних защіпок, канавок, заглиблень, виступів, несиметричних або пружних механізмів і т п , які діють між частиною обтюратора і частиною корпуса, або стінкою каналу для прискорення або забезпечення однонаправленого руху обтюратора крізь пристрій Іноді бажано, щоб однонаправлений рух обтюратора крізь пристрій можна було коректувати вручну в певних випадках, тобто щоб була можливість витягнути обтюратор назад до оператора після здійснення ходу вперед Це може бути виконано відомими засобами На фіг 4 вказано, що несиметрична консоль 11 виконана з матеріалу, ширина і товщина якого дозволяють здійснювати зміщення від обтюратора на достатню величину і одержати контакт між несиметричним виступом 12 і периферичною стінкою заглиблення 10 обтюратора В іншому варіанті заглиблення в обтюраторі і виступи на несиметричній консолі мають більш округлену форму у точках, де вони взаємодіють Такі заокруглення гірше взаємно зачіплюються і можуть бути легше заблоковані при необхідності 47499 10 (ближче до місця кріплення) вздовж обтюратора Механізми виступів 12, несиметричної консолі 11 і заглиблень 10 в обтюраторі 5 можуть бути корисними для другої функції додатково до обмежувального руху обтюратора Вони також можуть слугувати для зв'язку з оператором положення обтюратора 5 у корпусі 1 і інтервалу, з яким тверді матеріали розміщені У випадку твердих пілюль 4 розрахункової довжини (фіг 4) краще, щоб заглиблення 10 були розташовані з інтервалом щодо матеріалу Після введення троакара 2 оператор витягає корпус 1 ближче до місця кріплення вздовж довжини обтюратора 5 Перше заглиблення 10 може бути розташоване в обтюраторі 5 так, що він буде наштовхуватися і взаємодіяти з ВІДПОВІДНИМ виступом 12 у точці, в якій перша тверда пілюля 4 пройшла від дистального кінця імплантаційного пристрою і розмістилася в бажаному положенні В той час, як оператор витягає корпус назад вздовж обтюратора, тертя, створюване впливом одного або більше виступів 12 на бічну поверхню обтюратора 5 дозволить здійснювати рівномірний рух Цей рівномірний рух припиниться, як тільки виступи 12 і заглиблення 10 сполучаться і будуть побачені оператором Задані інтервали заглиблень можуть бути використані для ідентифікації і регулювання імплантації ряду твердих тіл У варіанті, вказаному на фіг 4, заглиблення 10 в обтюраторі 5 мають передню або дистальну стінку, яка по суті перпендикулярна бічній поверхні обтюратора На найглибшій частині заглиблення кути скошеної або похилої стінки зближені для контактування з бічною поверхнею обтюратора Виступи 12 на несиметричних консолях 11 сконструйовані так, що, коли вони сполучені з заглибленнями і входять в заглиблення 10, фізичний контакт, між виступами 12 і перпендикулярною дистальною стінкою заглиблення 10 блокує або запобігає рух обтюратора в зворотному напрямку щодо його вихідного просування крізь корпус 1 Зрозуміла, що можуть бути використані деякі еквівалентні засоби, щоб здійснити тільки що описану взаємодію між корпусом і обтюратором Механізм або засіб для введення виступу, зв'язаного з корпусом, в заглиблення, зв'язане з обтюратором, може бути виконаний у вигляді продовження корпуса (фіг 4), або він може бути окремим механізмом, з'єднаним з корпусом На фіг 4 ці засоби вказані всередині корпуса 1 суміжно з каналом З Механізм може бути розміщений у такому положенні, яке забезпечує бажану дію і не блокує роботу пристрою Також зрозуміло, що в межах заявленого об'єму є аналогічні засоби, в яких один або більше виступів, зміщених або виконаних поіншому, на ЗОВНІШНІЙ поверхні обтюратора 5 взаємодіють із заглибленнями або іншими засобами на корпусі або з'єднаними з корпусом, щоб сприяти однонаправленому руху обтюратора крізь корпус, або корпуса і троакара в зворотному напрямку В іншому варіанті можуть бути використані механізми, аналогічні тільки що описаним, щоб повідомляти оператору про просування імплантатів крізь пристрої, які імплантують, у яких однонаправлений рух обтюратора не є переважним Пристрої цього типу можуть використовувати взаємодію, створювану несиметричними консолями 11, виступами 12 і заглибленнями 10 із виступами 12 і заглибленнями 10, які мають відповідну конструкцію і розміри В однім випадку виступи 12 можуть утримуватися заглибленнями (фіг 4), нахиленими або скошеними, виступ 12 міг переміщатися в будь-якому напрямку В іншому випадку виступи і заглиблення можуть мати закруглену форму так, щоб не було кутів при контакті, щоб створити гарантовану перешкоду руху обтюратора Порожнисті трубчасті елементи можуть містити трубку, яка діє як канюля і дозволяє здійснити бажану функцію пристрою введення або імплантації У випадку введення в попередньо виконаний отвір у біологічних тканинах може бути бажана труба, затуплена на дистальному КІНЦІ ЯКЩО пристрій сам робить отвір у біологічній тканині, на трубчастому елементі краще щоб був точковий та/або загострений дистальний кінець Порожнистий трубчастий елемент може бути сформований продовженням корпуса або, як вказано на фіг 1 - З, він може бути окремим об'єктом, приєднаним до корпуса 1 Трубчасті елементи можуть бути також виконані з матеріалу, що досить жорсткий, щоб при введенні не робити небажані ефекти на навколишні біологічні тканини В найкращому варіанті винаходу порожнистий трубчастий елемент містить порожнисту канюлю, голку для підшкірних ІН'ЄКЦІЙ або троакар із нержавіючої сталі із загостреним під кутом поперечним перетином на дистальному КІНЦІ, вставлений у корпус (фіг 1 - 3) Термін "троакар" позначає дистальний загострений трубчастий елемент, переважно із нержавіючої 11 47499 12 сталі, приєднаний до корпуса крізь проксимальний секція, які з єднані разом для розміщення напрямкінець ної, троакара, обтюратора і, альтернативно, засоПорожнистий трубчастий елемент може також бу для регулювання руху обтюратора Краще коли бути приєднаний до корпуса будь-якими іншими корпус містить одиничний вузол, ще краще коли із засобами Наприклад, він може бути закріплений медична прийнятного пресованого полімеру такона корпусі клеєм таким, як медична прийнятна го, як поліакрил або нейлон 66 Також добре, щоб смола Ближній ДО МІСЦЯ кріплення кінець порожпорожнистий трубчастий елемент був приєднаний нистого трубчастого елемента може бути також до корпуса біля донної поверхні корпуса, дозвовиконаний так, що корпус може бути сформований ляючи пристрою утримуватися паралельно до понавколо нього Наприклад, трубчастий елемент верхні або головної площини біологічної тканини, в може видаватися назовні або мати виступаючий яку або під яку він вводиться назовні фланець або один або більше виступів на Обтюратори, використовувані з пристроями, проксимальному до місця кріплення КІНЦІ, які моможуть мати форму, яка дозволяє пройти твердим жуть бути охоплені сформованим корпусом матеріалам крізь отвір або паз, і, альтернативно, мають засоби для взаємодії із засобами, об'єднаПорожнистий трубчастий елемент може також ними з корпусом, щоб зупинити або сповільнити мати додаткові елементи, які, зокрема, використодобування обтюратора в момент, коли він досягне вуються, коли пристрій застосовується для мнопевного положення в пазу У загальному випадку жинних введень і розміщень По-перше, це видима обтюратор містить прямолінійний стрижень або ЛІНІЯ, мітка, риска, піднята частина або інший індистовпчик матеріалу достатньої довжини і жорсткокатор, об'єднані із зовнішньою поверхнею трубчассті, щоб впливати на тверді матеріали крізь канал того елемента біля периферичного кінця трубчасабо отвір Обтюратор може мати збільшену частитого елемента Цей видимий індикатор ну або тіло на проксимальному до місця кріплення використовується, щоб інформувати оператора, КІНЦІ, щоб підсилити рукоятку 6 (фіг 1 - 3) В іншому коли трубчастий елемент витягнута із біологічної кращому варіанті проксимальний кінець обтюратотканини, коли кінець трубчастого елемента знахора збільшений так, що він займає місце біля всіх диться близько від отвору в біологічній тканині поперечних перетинів порожнистини, коли прохоЯкщо бажане додаткове введення, оператор може дить від початку до кінця Це збільшення викориспотім відвести імплантаційний пристрій від лінії товується для варіантів, в яких тверде розміщувавихідного введення і повторно ввести вздовж іншої не тіло є сипучим у вигляді частинок або іншому лінії Такі лінії можуть бути розміщені в матеріалі вигляду, незжатих і не вміщених в оболонку матетрубчастого елемента і не будуть перешкоджати ріалів Повинно бути зрозуміло, що пристрої ввебажаній дії Якщо трубчастий елемент є сформодення або імплантації згідно з винаходом можуть ваним вузлом, ЛІНІЯ, мітка, риска, піднята частина і бути використані з будь-якими твердими і напівт п можуть бути сформовані на поверхні матерітвердими матеріалами, які можуть бути збережені алу усередині і проходити крізь паз або отвір приУ пристроях, де трубчастий елемент є канюстрою Вони можуть включати тверді ПІЛЮЛІ, сипучі лею із нержавіючої сталі або троакаром, краще, або згадані у вигляді частинок форми, порошки, щоб індикатор був витравлений лазером на повегелі, креми, піни, капсуловані рідини, губки і т п рхні канюлі або троакара Для більш широкого використання і для економи Другий елемент використання з імплантаційпродукції, краще, щоб обтюратор був сформованим пристроєм або пристроєм вводу для множинний із досить жорсткого полімеру, наприклад, за них твердих імплантатів - це отвір крізь бічну подопомогою реактивного нагнітального формуванверхню порожнистого трубчастого елемента, ня переважно, в точці стику першого і другого твердих імплантатів, видимих крізь отвір ПередбачаКанал або отвір крізь корпус і порожнистий ється, що цей отвір повинен бути достатнім, щоб трубчастий елемент можуть бути такої конструкції, дозволити побачити тверді імплантати, не дозвояка дозволяє твердим матеріалам проходити крізь ляючи їм пройти крізь отвір Більш важливо для і бути розміщеними в необхідному МІСЦІ Переважвикористання, що цей отвір дозволяє оператору но, щоб канал або отвір мали власне кажучи однашвидко переконатися, що імплантати на МІСЦІ ЯК кові внутрішні розміри по всій довжині Найкраще, ТІЛЬКИ обтюратор просунеться крізь порожнистий щоб канал був власне кажучи циліндричним або трубчастий елемент, він досягне отвору і його моокругленим або кільцевим у подовжньому попежна буде побачити позаду останнього імплантату речному перетині по всій довжині Отвір може бути виконаними на бічній поверхні Напрямні, які проникають в біологічну тканину, порожнистої трубки яким-небудь способом, яким використовувані в даному винаході, можуть мати формують отвір без перешкоди для функціонуванконструкцію, яка може бути утримана паралельно ня пристрою Якщо трубчастий елемент є пресопорожнистому трубчастому елементу, відділена ваним вузлом, отвір може бути сформований в від трубчастого елемента ВІДПОВІДНОЮ відстанню матеріалі В пристроях, де трубчастий елемент є для введення і дозволяє виконати отвір у біологічканюлею із нержавіючої сталі або троакаром, краній тканині між напрямною і трубчастим елеменще, щоб отвір або вікно було вирізано лазером у том Напрямна може бути вужче або ширше, довСТІНЦІ канюлі і троакара ше, коротше або таку ж довжину, як і порожнистий трубчастий елемент Напрямна" може бути приєдКорпус може також мати розміри, які дозволянана з'ємно або ні до якоі-небудь частини приють пристроям мати ергономічний дизайн, який строю таким чином, щоб здійснювати бажані дії забезпечує зручність використання і комфорт коНапрямна - переважно тверде, сформоване прористувачу Можуть бути виконані більш, ніж одна 13 47499 14 довження корпуса або кістяка Напрямна може На фіг 5 поданий загальний вигляд збоку іммістити ряд власне кажучи паралельних елементів плантаційного пристрою з деякими варіантами, від корпуса або кістяка, кожен з яких власне кажуописаними тут Імплантаційний пристрій містить чи паралельний порожнистому трубчастому елекорпус 1 із загостреним троакаром 2 і незначно менту Краще, щоб напрямна була єдиним елемеукороченою напрямною 7, які проходять паралентом Напрямна може також бути виконана так, льно один одному від корпуса 1 Обтюратор 5 імщоб була можлива тільки одна відстань між нею і плантаційного пристрою має збільшений прокситрубчастим порожнистим елементом пристрою, мальний кінець 6, який слугує рукояткою, і або оператор може встановити цю відстань ВІДПОзбільшений дистальний кінець 14 для повного ВІДНО дотовщини біологічної тканини проходження твердих матеріалів крізь Імплантаційний пристрій Троакар 2 містить отвір або огляВідстань або зазор між напрямною і порожнисдове вікно 15, щоб дозволити оператору бачити тим трубчастим елементом може бути будь-якою, матеріал в пазу імплантаційного пристрою Один щоб мати можливість біологічній тканині пройти, і або більше видимих індикаторів на ЗОВНІШНІЙ пообмежує введення порожнистого трубчастого верхні троакара, наприклад, видима ЛІНІЯ 16, яка елемента на бажану глибину під тканину або ткаоточує троакар, слугує для повідомлення оператонини Коли біологічна тканина є шкірою людини, і ра про положення троакара, коли він введений в здійснюється підшкірне введення твердих контраабо витягнутий із біологічної тканини Зокрема, цептивних імплантатів, краще, щоб напрямна була для пристроїв, сконструйованих, щоб імплантувавідділена від порожнистого трубчастого елемента ти, впорскувати або вводити одиничну тверду мавідстанню між приблизно 0,05 і приблизно 0,10 су або одиничну кульку твердого матеріалу, поведюймів (від 1,25 до 2,5мм), ще краще, між приблирхня корпуса 17 пристрою може бути використана, зно 0,075 дюйма і приблизно 0,095 дюйма (від 1,88 щоб обмежити розмір, на який троакар 2 може до 2,41мм) і найкраще відстанню між приблизно бути введений в або під біологічну тканину Оскі0,080 дюйма і приблизно 0,090 дюйма (від 2,03 до льки корпус 1 переважно є більшим, ніж відстань, 2,29мм) Регулювання зазору і відстані між напряна яку зміщується троакар, він буде контактувати з мною і порожнистим трубчастим елементом може біологічною тканиною і запобігати подальшому бути використане з іншими біологічними тканинавведенню троакара ми, які включають перикард, плевру, оболонку печінки і т д ФІГ.1 ФІГ.2 ФІГ.З 15 47499 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 16
