Спосіб установки штукатурних проміжних металевих маяків

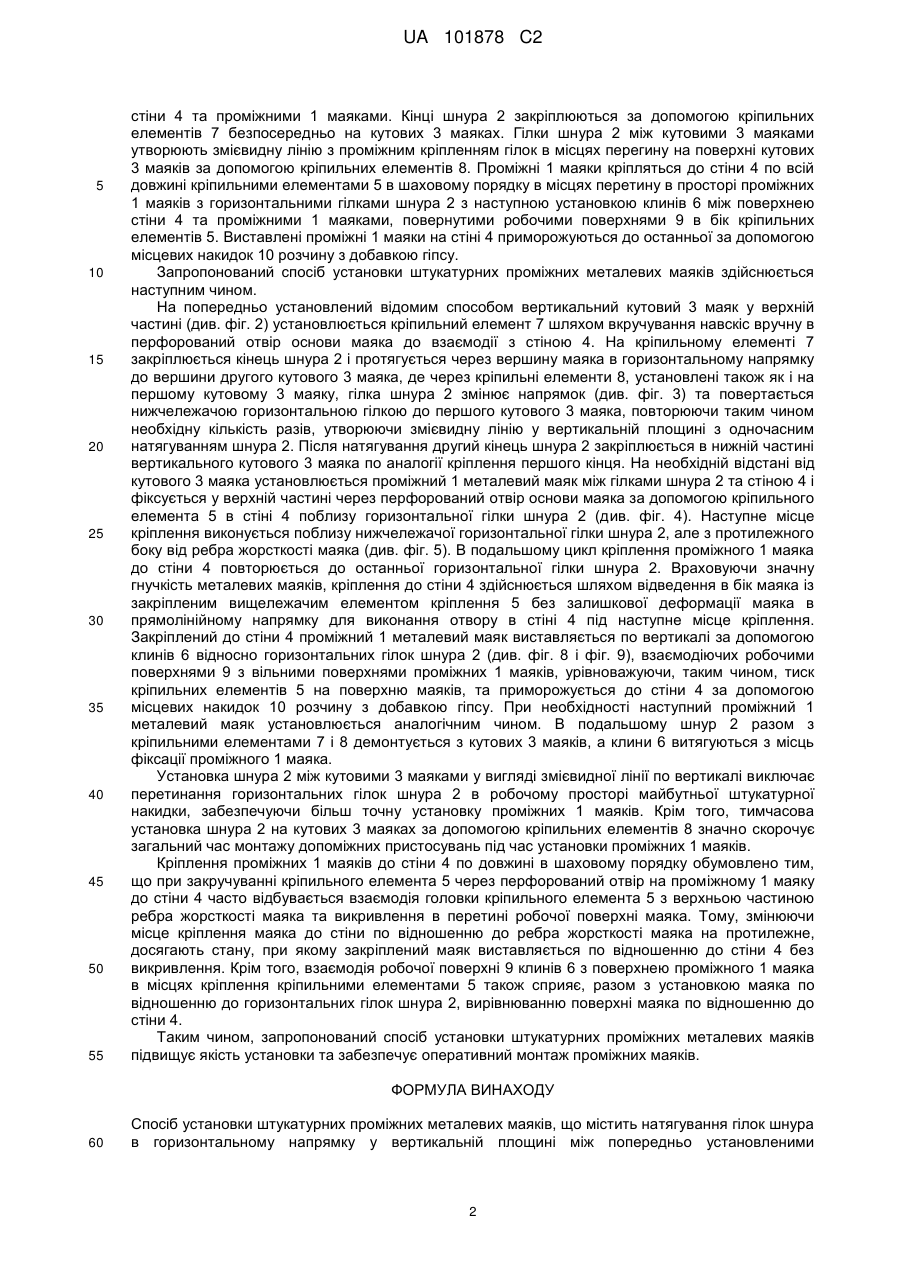

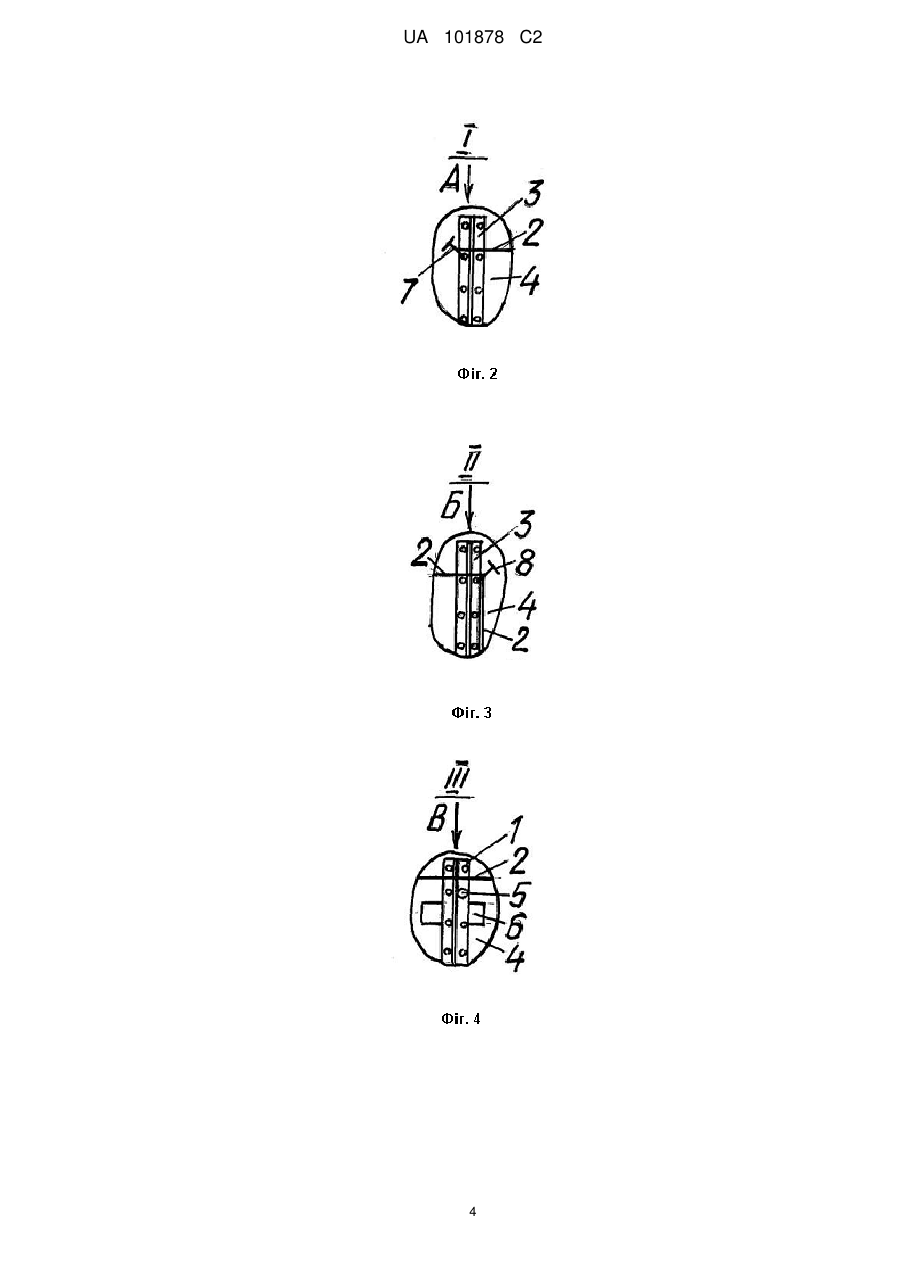

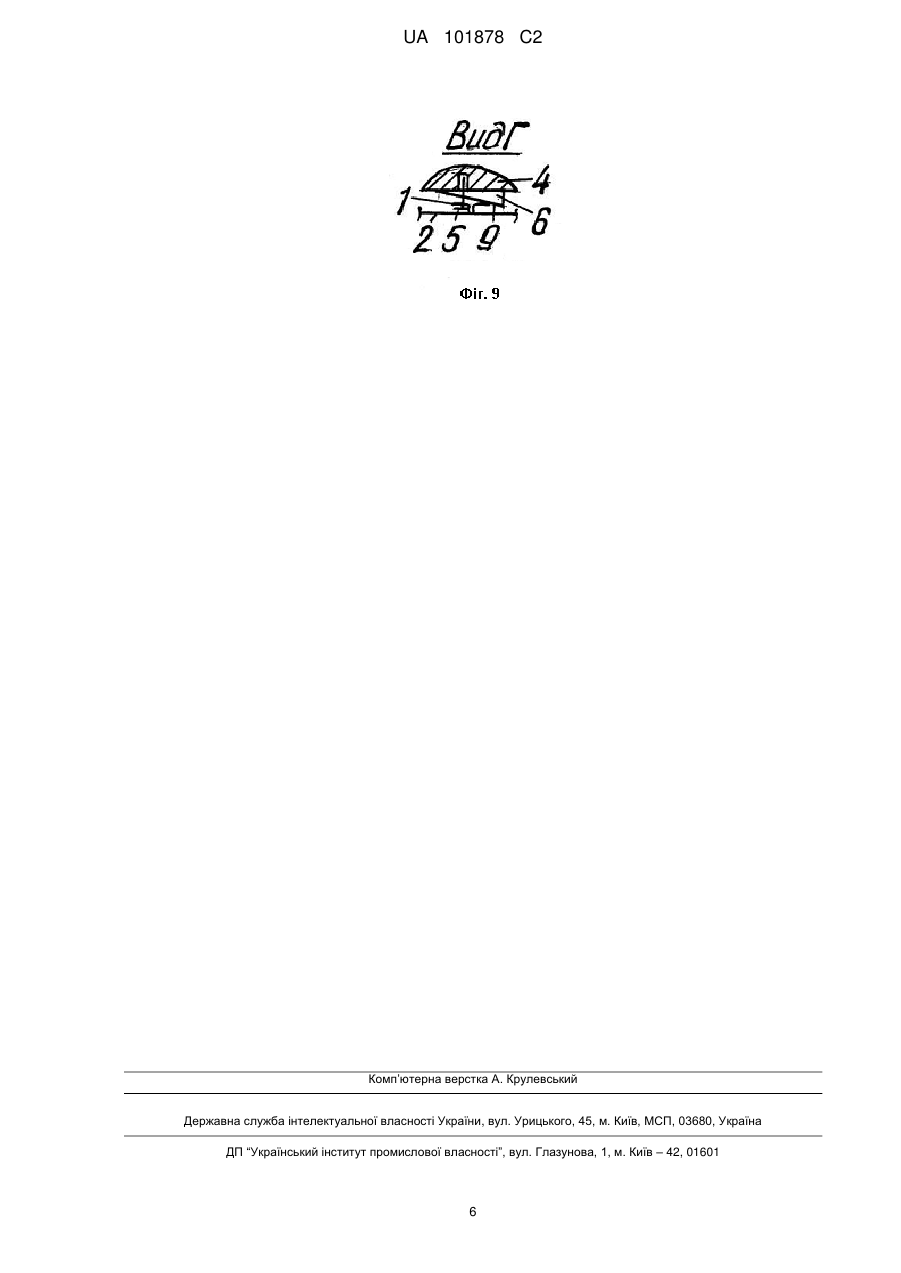

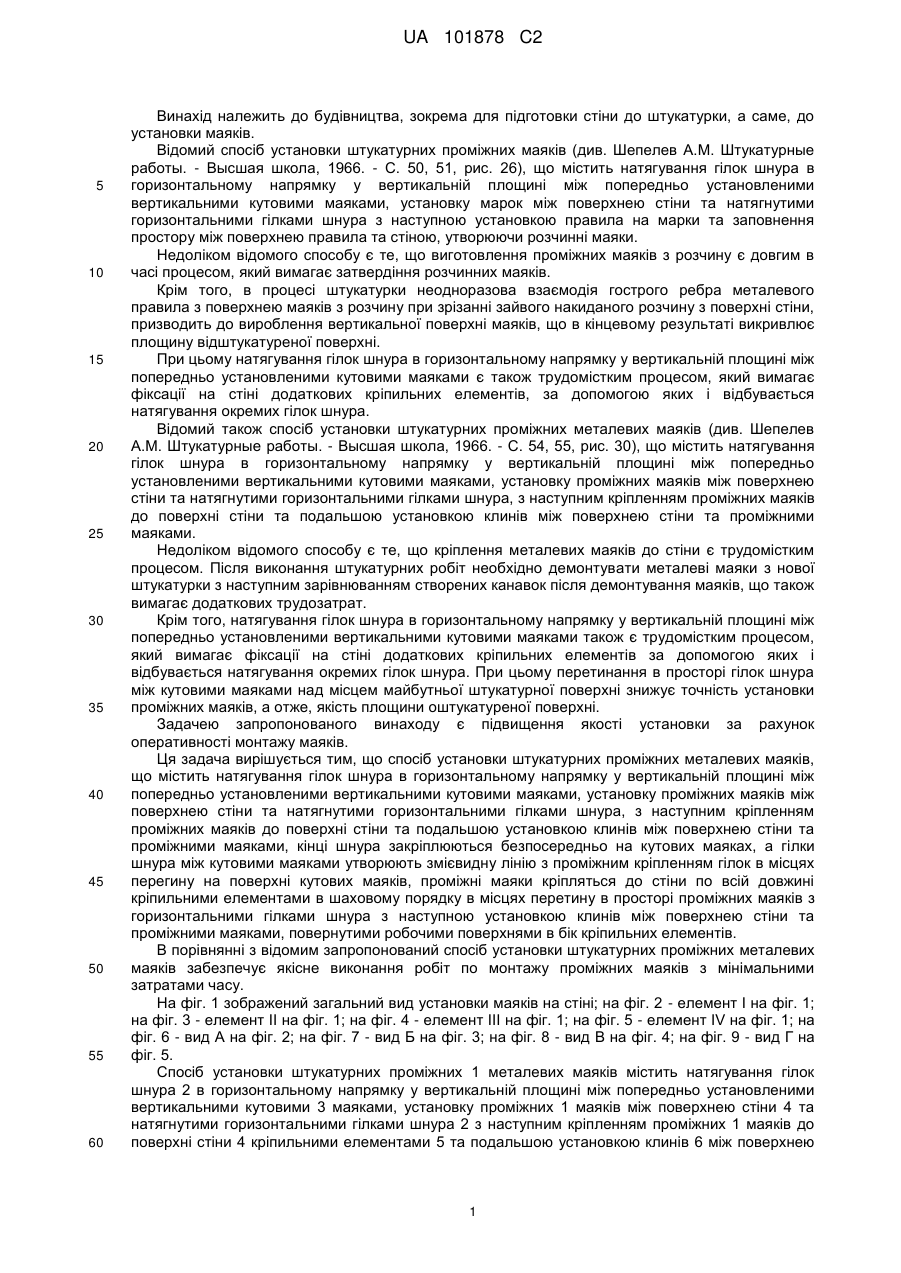

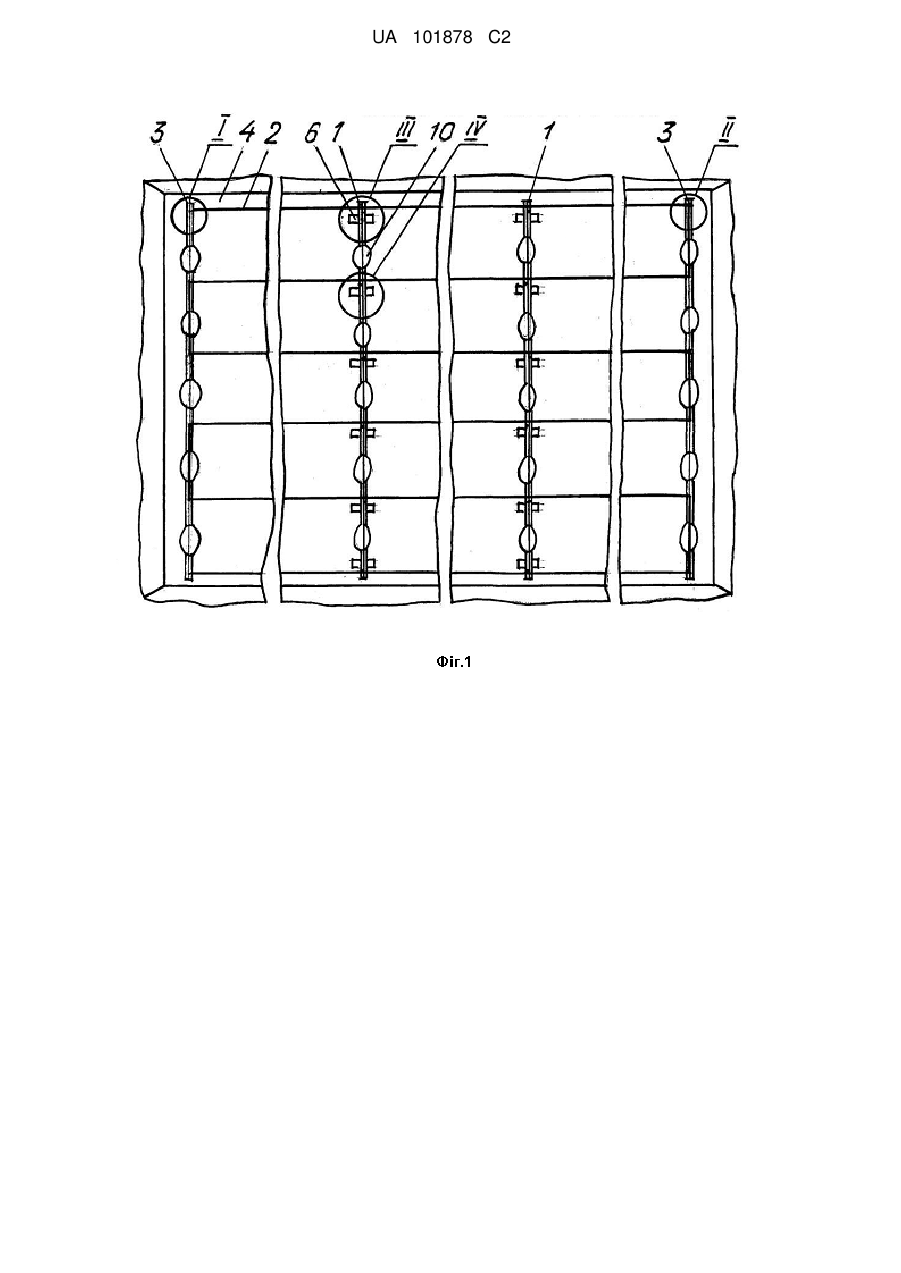

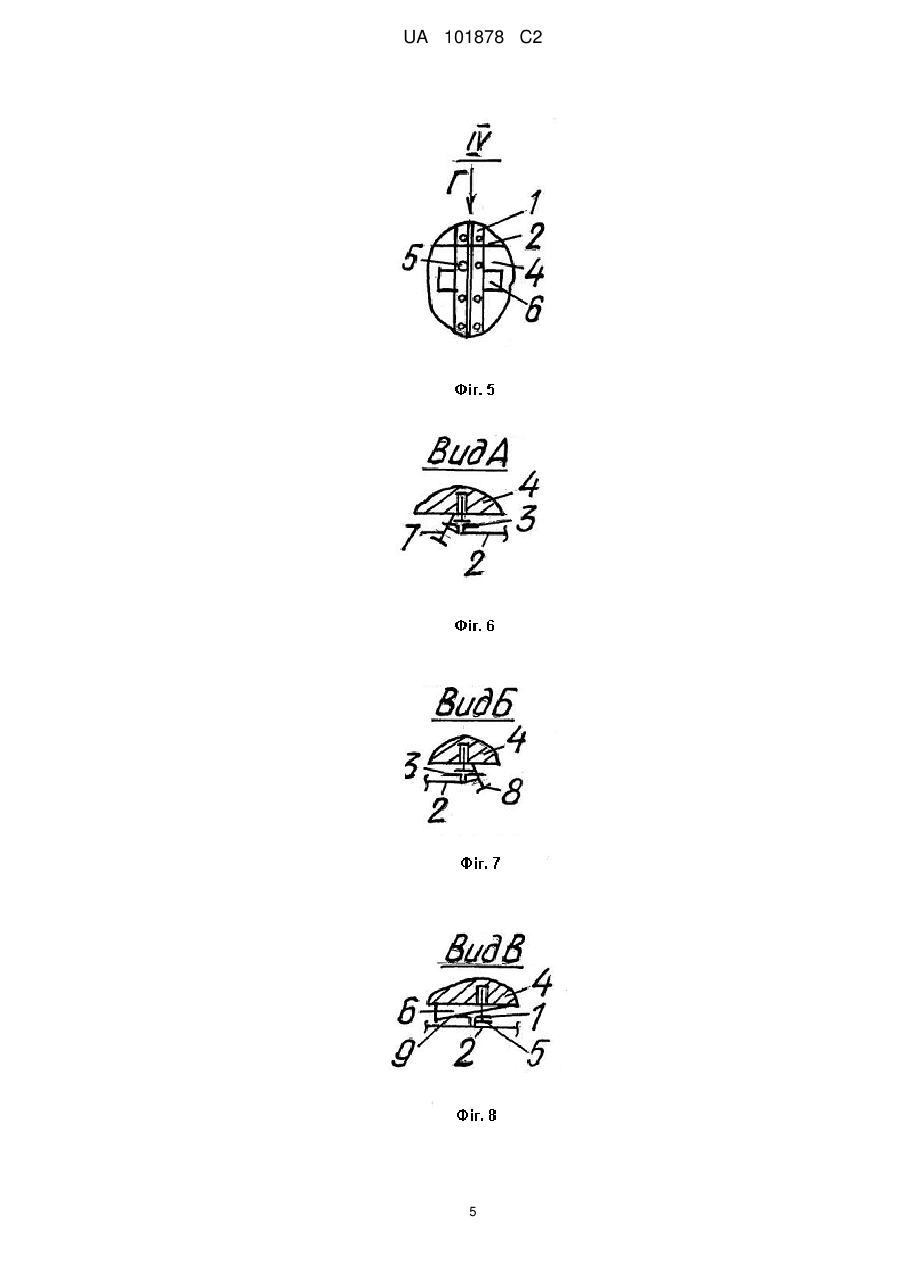

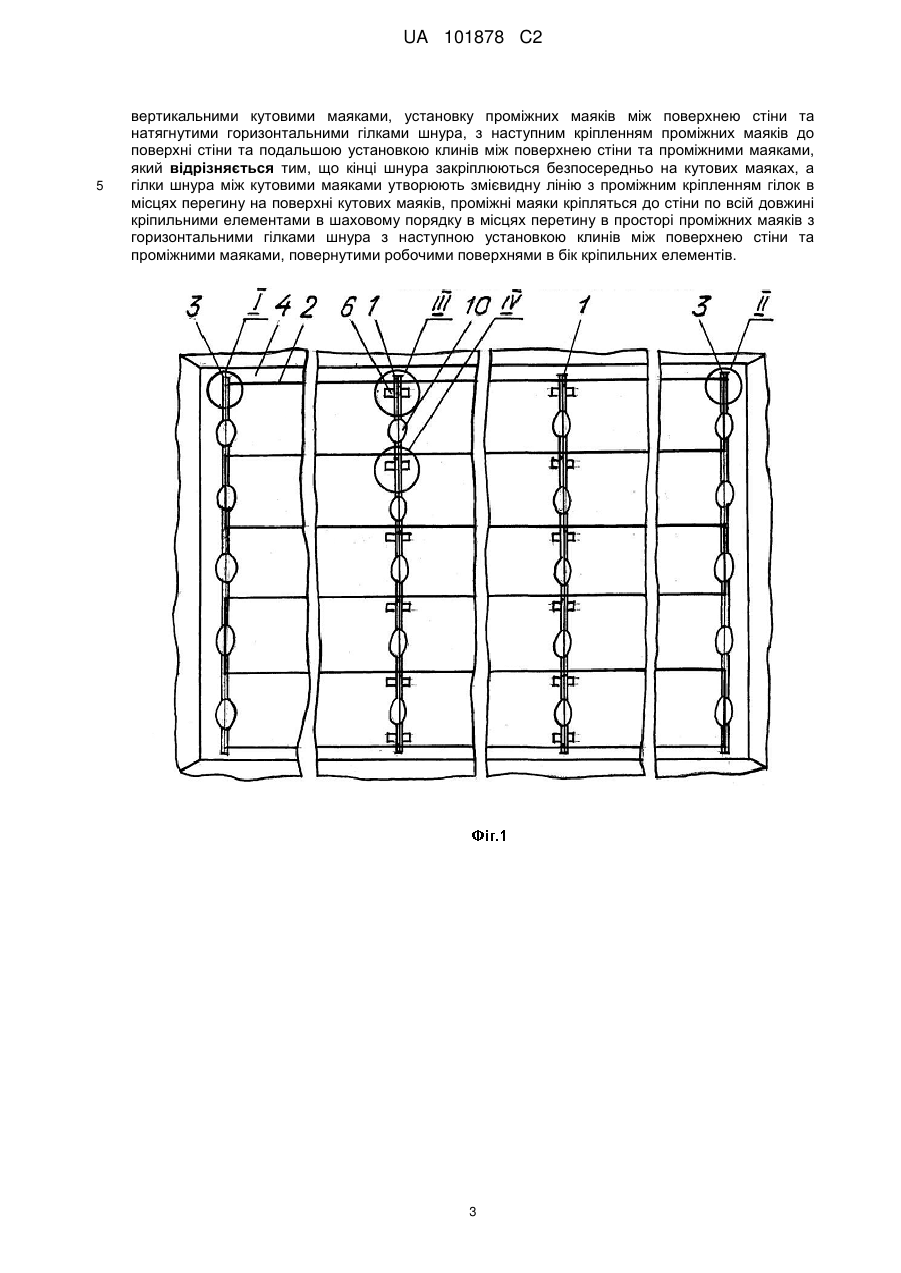

Реферат: Винахід належить до будівництва, зокрема для підготовки стіни до штукатурки, а саме, до установки маяків. Задачею запропонованого винаходу є підвищення якості установки за рахунок оперативності монтажу маяків. Спосіб установки штукатурних проміжних металевих маяків містить натягування гілок шнура в горизонтальному напрямку у вертикальній площині між попередньо установленими вертикальними кутовими маяками, установку проміжних маяків між поверхнею стіни та натягнутими горизонтальними гілками шнура, з наступним кріпленням проміжних маяків до поверхні стіни та подальшою установкою клинів між поверхнею стіни та проміжними маяками. Кінці шнура закріплюються безпосередньо на кутових маяках, а гілки шнура між кутовими маяками утворюють змієвидну лінію з проміжним кріпленням гілок в місцях перегину на поверхні кутових маяків. Проміжні маяки кріпляться до стіни по всій довжині кріпильними елементами в шаховому порядку в місцях перетину в просторі проміжних маяків з горизонтальними гілками шнура з наступною установкою клинів між поверхнею стіни та проміжними маяками, повернутими робочими поверхнями в бік кріпильних елементів. UA 101878 C2 (12) UA 101878 C2 UA 101878 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до будівництва, зокрема для підготовки стіни до штукатурки, а саме, до установки маяків. Відомий спосіб установки штукатурних проміжних маяків (див. Шепелев A.M. Штукатурные работы. - Высшая школа, 1966. - С. 50, 51, рис. 26), що містить натягування гілок шнура в горизонтальному напрямку у вертикальній площині між попередньо установленими вертикальними кутовими маяками, установку марок між поверхнею стіни та натягнутими горизонтальними гілками шнура з наступною установкою правила на марки та заповнення простору між поверхнею правила та стіною, утворюючи розчинні маяки. Недоліком відомого способу є те, що виготовлення проміжних маяків з розчину є довгим в часі процесом, який вимагає затвердіння розчинних маяків. Крім того, в процесі штукатурки неодноразова взаємодія гострого ребра металевого правила з поверхнею маяків з розчину при зрізанні зайвого накиданого розчину з поверхні стіни, призводить до вироблення вертикальної поверхні маяків, що в кінцевому результаті викривлює площину відштукатуреної поверхні. При цьому натягування гілок шнура в горизонтальному напрямку у вертикальній площині між попередньо установленими кутовими маяками є також трудомістким процесом, який вимагає фіксації на стіні додаткових кріпильних елементів, за допомогою яких і відбувається натягування окремих гілок шнура. Відомий також спосіб установки штукатурних проміжних металевих маяків (див. Шепелев A.M. Штукатурные работы. - Высшая школа, 1966. - С. 54, 55, рис. 30), що містить натягування гілок шнура в горизонтальному напрямку у вертикальній площині між попередньо установленими вертикальними кутовими маяками, установку проміжних маяків між поверхнею стіни та натягнутими горизонтальними гілками шнура, з наступним кріпленням проміжних маяків до поверхні стіни та подальшою установкою клинів між поверхнею стіни та проміжними маяками. Недоліком відомого способу є те, що кріплення металевих маяків до стіни є трудомістким процесом. Після виконання штукатурних робіт необхідно демонтувати металеві маяки з нової штукатурки з наступним зарівнюванням створених канавок після демонтування маяків, що також вимагає додаткових трудозатрат. Крім того, натягування гілок шнура в горизонтальному напрямку у вертикальній площині між попередньо установленими вертикальними кутовими маяками також є трудомістким процесом, який вимагає фіксації на стіні додаткових кріпильних елементів за допомогою яких і відбувається натягування окремих гілок шнура. При цьому перетинання в просторі гілок шнура між кутовими маяками над місцем майбутньої штукатурної поверхні знижує точність установки проміжних маяків, а отже, якість площини оштукатуреної поверхні. Задачею запропонованого винаходу є підвищення якості установки за рахунок оперативності монтажу маяків. Ця задача вирішується тим, що спосіб установки штукатурних проміжних металевих маяків, що містить натягування гілок шнура в горизонтальному напрямку у вертикальній площині між попередньо установленими вертикальними кутовими маяками, установку проміжних маяків між поверхнею стіни та натягнутими горизонтальними гілками шнура, з наступним кріпленням проміжних маяків до поверхні стіни та подальшою установкою клинів між поверхнею стіни та проміжними маяками, кінці шнура закріплюються безпосередньо на кутових маяках, а гілки шнура між кутовими маяками утворюють змієвидну лінію з проміжним кріпленням гілок в місцях перегину на поверхні кутових маяків, проміжні маяки кріпляться до стіни по всій довжині кріпильними елементами в шаховому порядку в місцях перетину в просторі проміжних маяків з горизонтальними гілками шнура з наступною установкою клинів між поверхнею стіни та проміжними маяками, повернутими робочими поверхнями в бік кріпильних елементів. В порівнянні з відомим запропонований спосіб установки штукатурних проміжних металевих маяків забезпечує якісне виконання робіт по монтажу проміжних маяків з мінімальними затратами часу. На фіг. 1 зображений загальний вид установки маяків на стіні; на фіг. 2 - елемент І на фіг. 1; на фіг. 3 - елемент II на фіг. 1; на фіг. 4 - елемент III на фіг. 1; на фіг. 5 - елемент IV на фіг. 1; на фіг. 6 - вид А на фіг. 2; на фіг. 7 - вид Б на фіг. 3; на фіг. 8 - вид В на фіг. 4; на фіг. 9 - вид Г на фіг. 5. Спосіб установки штукатурних проміжних 1 металевих маяків містить натягування гілок шнура 2 в горизонтальному напрямку у вертикальній площині між попередньо установленими вертикальними кутовими 3 маяками, установку проміжних 1 маяків між поверхнею стіни 4 та натягнутими горизонтальними гілками шнура 2 з наступним кріпленням проміжних 1 маяків до поверхні стіни 4 кріпильними елементами 5 та подальшою установкою клинів 6 між поверхнею 1 UA 101878 C2 5 10 15 20 25 30 35 40 45 50 55 стіни 4 та проміжними 1 маяками. Кінці шнура 2 закріплюються за допомогою кріпильних елементів 7 безпосередньо на кутових 3 маяках. Гілки шнура 2 між кутовими 3 маяками утворюють змієвидну лінію з проміжним кріпленням гілок в місцях перегину на поверхні кутових 3 маяків за допомогою кріпильних елементів 8. Проміжні 1 маяки кріпляться до стіни 4 по всій довжині кріпильними елементами 5 в шаховому порядку в місцях перетину в просторі проміжних 1 маяків з горизонтальними гілками шнура 2 з наступною установкою клинів 6 між поверхнею стіни 4 та проміжними 1 маяками, повернутими робочими поверхнями 9 в бік кріпильних елементів 5. Виставлені проміжні 1 маяки на стіні 4 приморожуються до останньої за допомогою місцевих накидок 10 розчину з добавкою гіпсу. Запропонований спосіб установки штукатурних проміжних металевих маяків здійснюється наступним чином. На попередньо установлений відомим способом вертикальний кутовий 3 маяк у верхній частині (див. фіг. 2) установлюється кріпильний елемент 7 шляхом вкручування навскіс вручну в перфорований отвір основи маяка до взаємодії з стіною 4. На кріпильному елементі 7 закріплюється кінець шнура 2 і протягується через вершину маяка в горизонтальному напрямку до вершини другого кутового 3 маяка, де через кріпильні елементи 8, установлені також як і на першому кутовому 3 маяку, гілка шнура 2 змінює напрямок (див. фіг. 3) та повертається нижчележачою горизонтальною гілкою до першого кутового 3 маяка, повторюючи таким чином необхідну кількість разів, утворюючи змієвидну лінію у вертикальній площині з одночасним натягуванням шнура 2. Після натягування другий кінець шнура 2 закріплюється в нижній частині вертикального кутового 3 маяка по аналогії кріплення першого кінця. На необхідній відстані від кутового 3 маяка установлюється проміжний 1 металевий маяк між гілками шнура 2 та стіною 4 і фіксується у верхній частині через перфорований отвір основи маяка за допомогою кріпильного елемента 5 в стіні 4 поблизу горизонтальної гілки шнура 2 (див. фіг. 4). Наступне місце кріплення виконується поблизу нижчележачої горизонтальної гілки шнура 2, але з протилежного боку від ребра жорсткості маяка (див. фіг. 5). В подальшому цикл кріплення проміжного 1 маяка до стіни 4 повторюється до останньої горизонтальної гілки шнура 2. Враховуючи значну гнучкість металевих маяків, кріплення до стіни 4 здійснюється шляхом відведення в бік маяка із закріпленим вищележачим елементом кріплення 5 без залишкової деформації маяка в прямолінійному напрямку для виконання отвору в стіні 4 під наступне місце кріплення. Закріплений до стіни 4 проміжний 1 металевий маяк виставляється по вертикалі за допомогою клинів 6 відносно горизонтальних гілок шнура 2 (див. фіг. 8 і фіг. 9), взаємодіючих робочими поверхнями 9 з вільними поверхнями проміжних 1 маяків, урівноважуючи, таким чином, тиск кріпильних елементів 5 на поверхню маяків, та приморожується до стіни 4 за допомогою місцевих накидок 10 розчину з добавкою гіпсу. При необхідності наступний проміжний 1 металевий маяк установлюється аналогічним чином. В подальшому шнур 2 разом з кріпильними елементами 7 і 8 демонтується з кутових 3 маяків, а клини 6 витягуються з місць фіксації проміжного 1 маяка. Установка шнура 2 між кутовими 3 маяками у вигляді змієвидної лінії по вертикалі виключає перетинання горизонтальних гілок шнура 2 в робочому просторі майбутньої штукатурної накидки, забезпечуючи більш точну установку проміжних 1 маяків. Крім того, тимчасова установка шнура 2 на кутових 3 маяках за допомогою кріпильних елементів 8 значно скорочує загальний час монтажу допоміжних пристосувань під час установки проміжних 1 маяків. Кріплення проміжних 1 маяків до стіни 4 по довжині в шаховому порядку обумовлено тим, що при закручуванні кріпильного елемента 5 через перфорований отвір на проміжному 1 маяку до стіни 4 часто відбувається взаємодія головки кріпильного елемента 5 з верхньою частиною ребра жорсткості маяка та викривлення в перетині робочої поверхні маяка. Тому, змінюючи місце кріплення маяка до стіни по відношенню до ребра жорсткості маяка на протилежне, досягають стану, при якому закріплений маяк виставляється по відношенню до стіни 4 без викривлення. Крім того, взаємодія робочої поверхні 9 клинів 6 з поверхнею проміжного 1 маяка в місцях кріплення кріпильними елементами 5 також сприяє, разом з установкою маяка по відношенню до горизонтальних гілок шнура 2, вирівнюванню поверхні маяка по відношенню до стіни 4. Таким чином, запропонований спосіб установки штукатурних проміжних металевих маяків підвищує якість установки та забезпечує оперативний монтаж проміжних маяків. ФОРМУЛА ВИНАХОДУ 60 Спосіб установки штукатурних проміжних металевих маяків, що містить натягування гілок шнура в горизонтальному напрямку у вертикальній площині між попередньо установленими 2 UA 101878 C2 5 вертикальними кутовими маяками, установку проміжних маяків між поверхнею стіни та натягнутими горизонтальними гілками шнура, з наступним кріпленням проміжних маяків до поверхні стіни та подальшою установкою клинів між поверхнею стіни та проміжними маяками, який відрізняється тим, що кінці шнура закріплюються безпосередньо на кутових маяках, а гілки шнура між кутовими маяками утворюють змієвидну лінію з проміжним кріпленням гілок в місцях перегину на поверхні кутових маяків, проміжні маяки кріпляться до стіни по всій довжині кріпильними елементами в шаховому порядку в місцях перетину в просторі проміжних маяків з горизонтальними гілками шнура з наступною установкою клинів між поверхнею стіни та проміжними маяками, повернутими робочими поверхнями в бік кріпильних елементів. 3 UA 101878 C2 4 UA 101878 C2 5 UA 101878 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
