Бокс для пакетів, призначених для збору екскрементів домашніх тварин

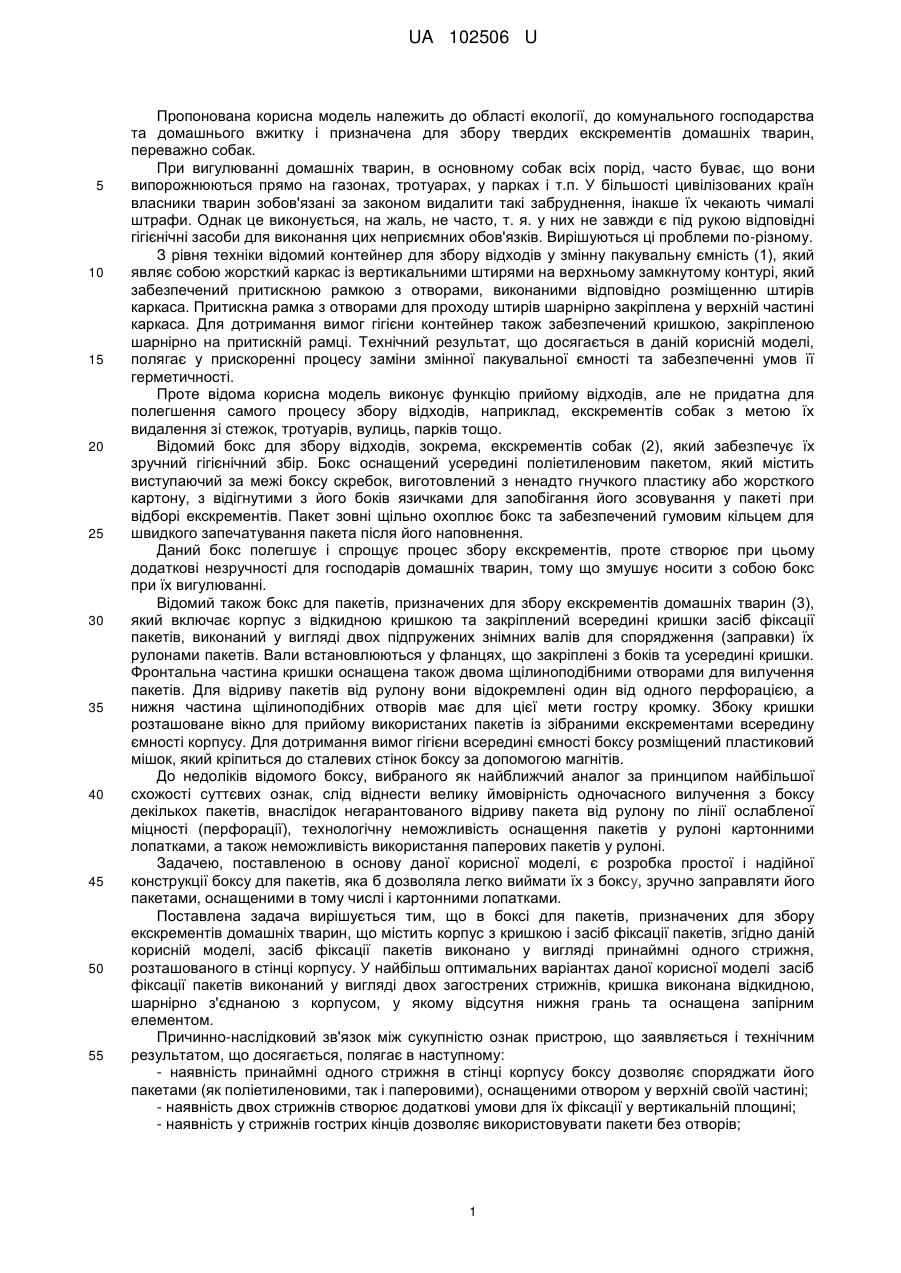

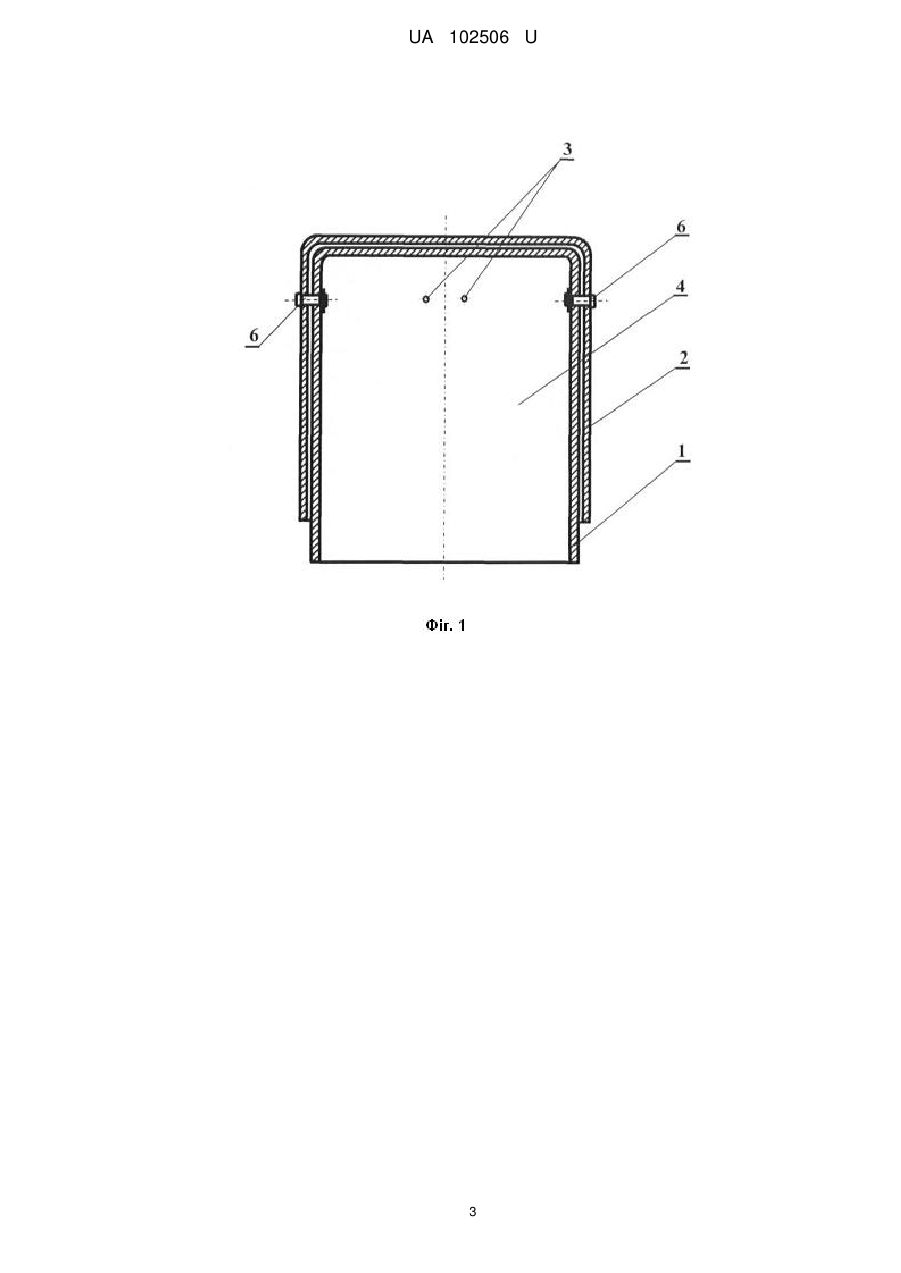

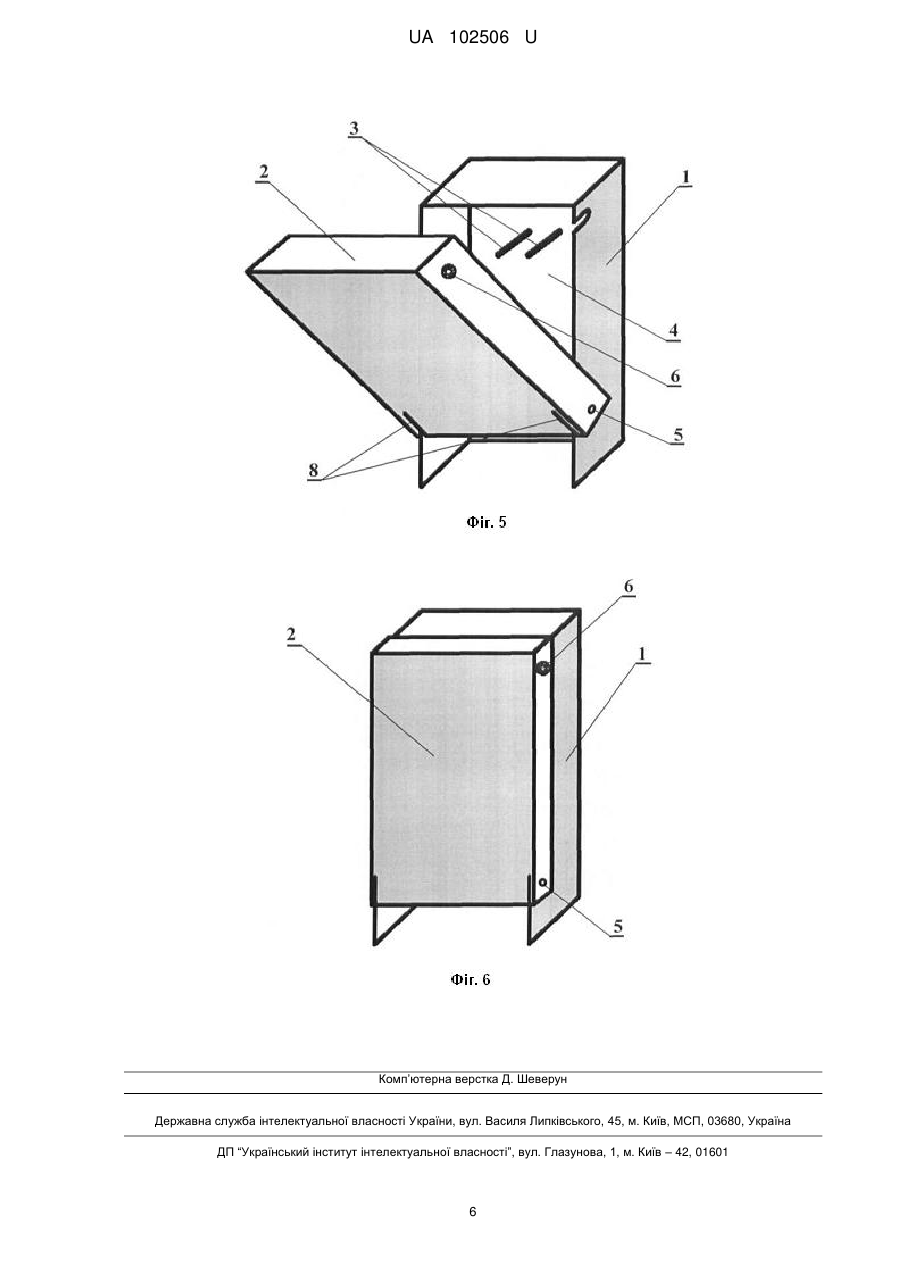

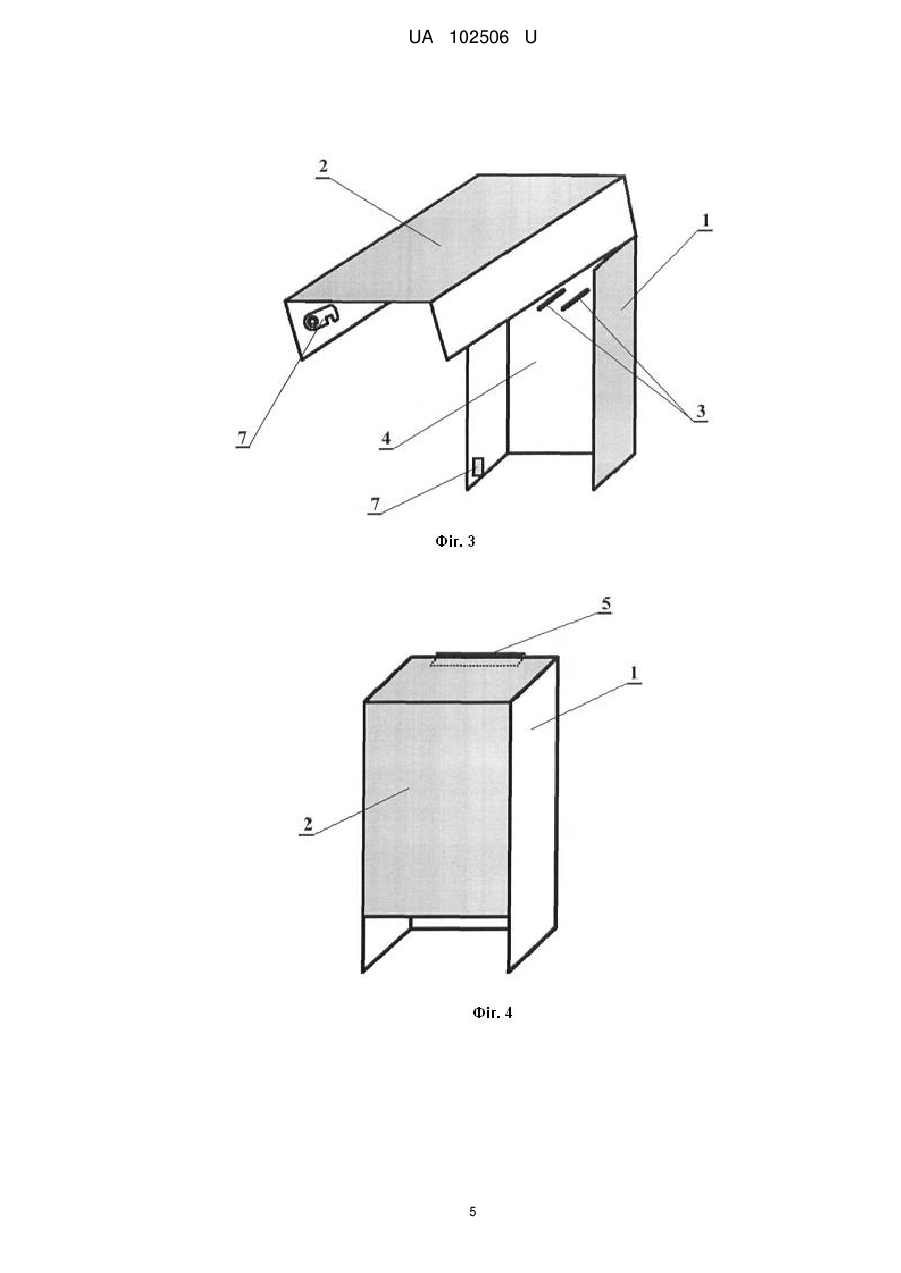

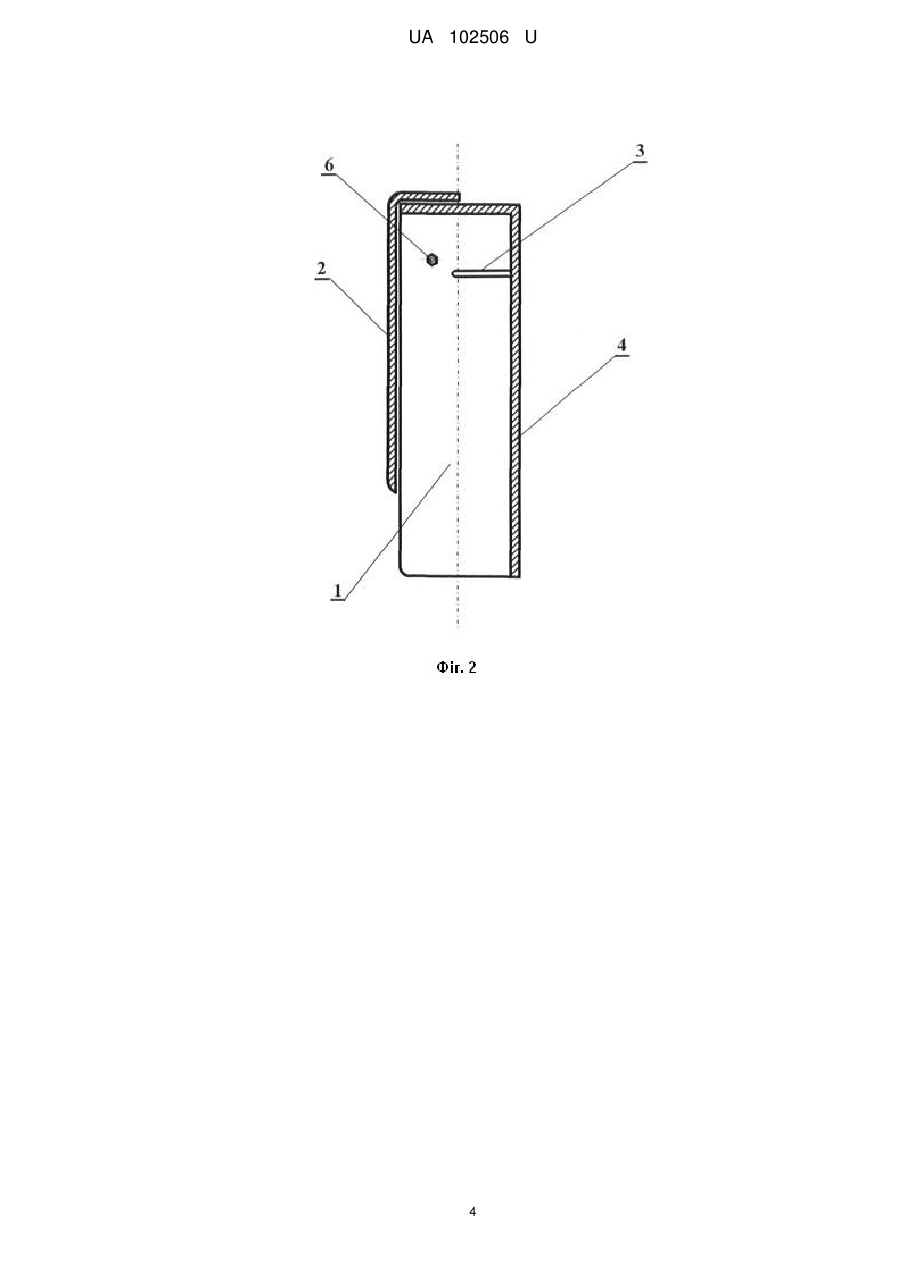

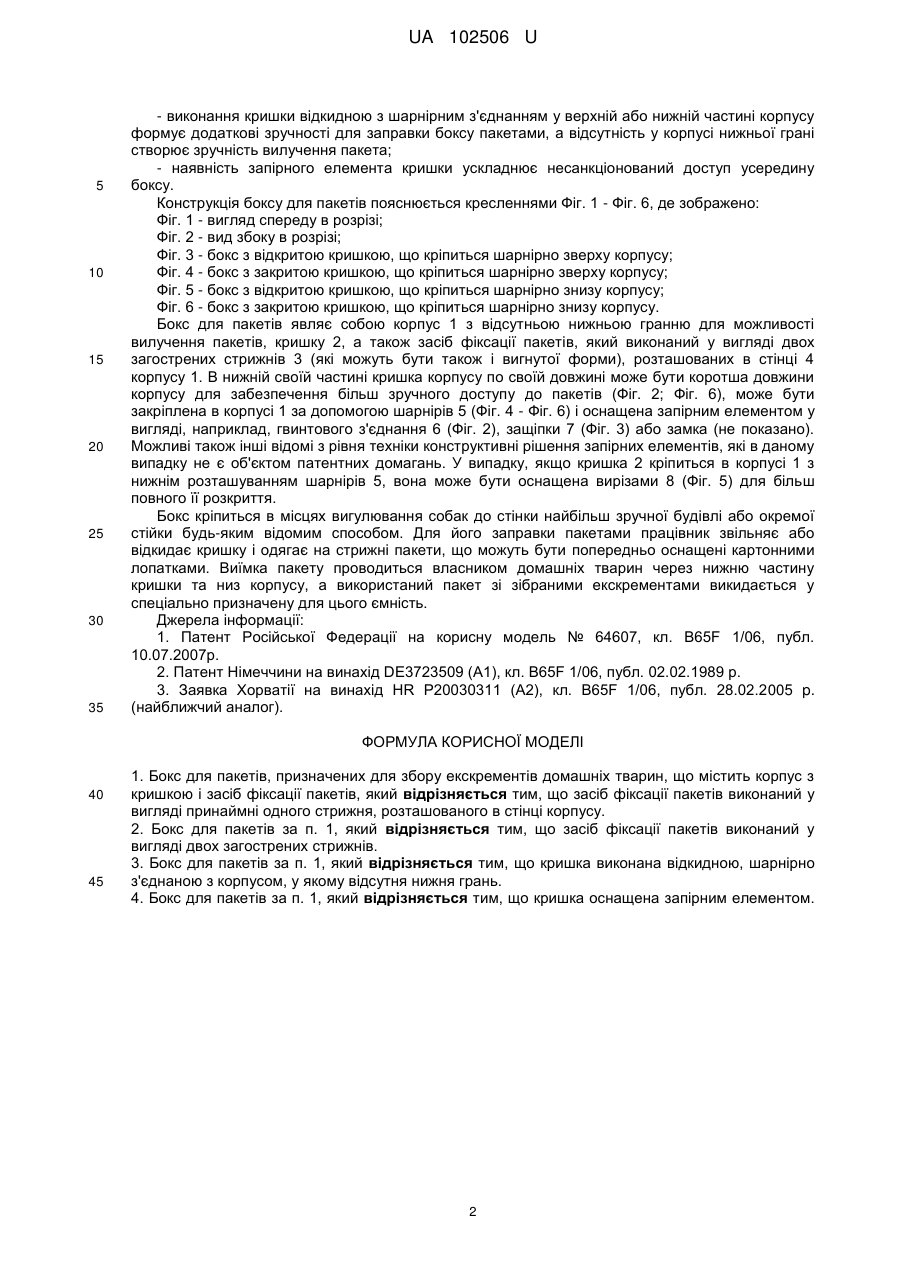

Реферат: UA 102506 U UA 102506 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до області екології, до комунального господарства та домашнього вжитку і призначена для збору твердих екскрементів домашніх тварин, переважно собак. При вигулюванні домашніх тварин, в основному собак всіх порід, часто буває, що вони випорожнюються прямо на газонах, тротуарах, у парках і т.п. У більшості цивілізованих країн власники тварин зобов'язані за законом видалити такі забруднення, інакше їх чекають чималі штрафи. Однак це виконується, на жаль, не часто, т. я. у них не завжди є під рукою відповідні гігієнічні засоби для виконання цих неприємних обов'язків. Вирішуються ці проблеми по-різному. З рівня техніки відомий контейнер для збору відходів у змінну пакувальну ємність (1), який являє собою жорсткий каркас із вертикальними штирями на верхньому замкнутому контурі, який забезпечений притискною рамкою з отворами, виконаними відповідно розміщенню штирів каркаса. Притискна рамка з отворами для проходу штирів шарнірно закріплена у верхній частині каркаса. Для дотримання вимог гігієни контейнер також забезпечений кришкою, закріпленою шарнірно на притискній рамці. Технічний результат, що досягається в даній корисній моделі, полягає у прискоренні процесу заміни змінної пакувальної ємності та забезпеченні умов її герметичності. Проте відома корисна модель виконує функцію прийому відходів, але не придатна для полегшення самого процесу збору відходів, наприклад, екскрементів собак з метою їх видалення зі стежок, тротуарів, вулиць, парків тощо. Відомий бокс для збору відходів, зокрема, екскрементів собак (2), який забезпечує їх зручний гігієнічний збір. Бокс оснащений усередині поліетиленовим пакетом, який містить виступаючий за межі боксу скребок, виготовлений з ненадто гнучкого пластику або жорсткого картону, з відігнутими з його боків язичками для запобігання його зсовування у пакеті при відборі екскрементів. Пакет зовні щільно охоплює бокс та забезпечений гумовим кільцем для швидкого запечатування пакета після його наповнення. Даний бокс полегшує і спрощує процес збору екскрементів, проте створює при цьому додаткові незручності для господарів домашніх тварин, тому що змушує носити з собою бокс при їх вигулюванні. Відомий також бокс для пакетів, призначених для збору екскрементів домашніх тварин (3), який включає корпус з відкидною кришкою та закріплений всередині кришки засіб фіксації пакетів, виконаний у вигляді двох підпружених знімних валів для спорядження (заправки) їх рулонами пакетів. Вали встановлюються у фланцях, що закріплені з боків та усередині кришки. Фронтальна частина кришки оснащена також двома щілиноподібними отворами для вилучення пакетів. Для відриву пакетів від рулону вони відокремлені один від одного перфорацією, а нижня частина щілиноподібних отворів має для цієї мети гостру кромку. Збоку кришки розташоване вікно для прийому використаних пакетів із зібраними екскрементами всередину ємності корпусу. Для дотримання вимог гігієни всередині ємності боксу розміщений пластиковий мішок, який кріпиться до сталевих стінок боксу за допомогою магнітів. До недоліків відомого боксу, вибраного як найближчий аналог за принципом найбільшої схожості суттєвих ознак, слід віднести велику ймовірність одночасного вилучення з боксу декількох пакетів, внаслідок негарантованого відриву пакета від рулону по лінії ослабленої міцності (перфорації), технологічну неможливість оснащення пакетів у рулоні картонними лопатками, а також неможливість використання паперових пакетів у рулоні. Задачею, поставленою в основу даної корисної моделі, є розробка простої і надійної конструкції боксу для пакетів, яка б дозволяла легко виймати їх з боксу, зручно заправляти його пакетами, оснащеними в тому числі і картонними лопатками. Поставлена задача вирішується тим, що в боксі для пакетів, призначених для збору екскрементів домашніх тварин, що містить корпус з кришкою і засіб фіксації пакетів, згідно даній корисній моделі, засіб фіксації пакетів виконано у вигляді принаймні одного стрижня, розташованого в стінці корпусу. У найбільш оптимальних варіантах даної корисної моделі засіб фіксації пакетів виконаний у вигляді двох загострених стрижнів, кришка виконана відкидною, шарнірно з'єднаною з корпусом, у якому відсутня нижня грань та оснащена запірним елементом. Причинно-наслідковий зв'язок між сукупністю ознак пристрою, що заявляється і технічним результатом, що досягається, полягає в наступному: - наявність принаймні одного стрижня в стінці корпусу боксу дозволяє споряджати його пакетами (як поліетиленовими, так і паперовими), оснащеними отвором у верхній своїй частині; - наявність двох стрижнів створює додаткові умови для їх фіксації у вертикальній площині; - наявність у стрижнів гострих кінців дозволяє використовувати пакети без отворів; 1 UA 102506 U 5 10 15 20 25 30 35 - виконання кришки відкидною з шарнірним з'єднанням у верхній або нижній частині корпусу формує додаткові зручності для заправки боксу пакетами, а відсутність у корпусі нижньої грані створює зручність вилучення пакета; - наявність запірного елемента кришки ускладнює несанкціонований доступ усередину боксу. Конструкція боксу для пакетів пояснюється кресленнями Фіг. 1 - Фіг. 6, де зображено: Фіг. 1 - вигляд спереду в розрізі; Фіг. 2 - вид збоку в розрізі; Фіг. 3 - бокс з відкритою кришкою, що кріпиться шарнірно зверху корпусу; Фіг. 4 - бокс з закритою кришкою, що кріпиться шарнірно зверху корпусу; Фіг. 5 - бокс з відкритою кришкою, що кріпиться шарнірно знизу корпусу; Фіг. 6 - бокс з закритою кришкою, що кріпиться шарнірно знизу корпусу. Бокс для пакетів являє собою корпус 1 з відсутньою нижньою гранню для можливості вилучення пакетів, кришку 2, а також засіб фіксації пакетів, який виконаний у вигляді двох загострених стрижнів 3 (які можуть бути також і вигнутої форми), розташованих в стінці 4 корпусу 1. В нижній своїй частині кришка корпусу по своїй довжині може бути коротша довжини корпусу для забезпечення більш зручного доступу до пакетів (Фіг. 2; Фіг. 6), може бути закріплена в корпусі 1 за допомогою шарнірів 5 (Фіг. 4 - Фіг. 6) і оснащена запірним елементом у вигляді, наприклад, гвинтового з'єднання 6 (Фіг. 2), защіпки 7 (Фіг. 3) або замка (не показано). Можливі також інші відомі з рівня техніки конструктивні рішення запірних елементів, які в даному випадку не є об'єктом патентних домагань. У випадку, якщо кришка 2 кріпиться в корпусі 1 з нижнім розташуванням шарнірів 5, вона може бути оснащена вирізами 8 (Фіг. 5) для більш повного її розкриття. Бокс кріпиться в місцях вигулювання собак до стінки найбільш зручної будівлі або окремої стійки будь-яким відомим способом. Для його заправки пакетами працівник звільняє або відкидає кришку і одягає на стрижні пакети, що можуть бути попередньо оснащені картонними лопатками. Виїмка пакету проводиться власником домашніх тварин через нижню частину кришки та низ корпусу, а використаний пакет зі зібраними екскрементами викидається у спеціально призначену для цього ємність. Джерела інформації: 1. Патент Російської Федерації на корисну модель № 64607, кл. B65F 1/06, публ. 10.07.2007р. 2. Патент Німеччини на винахід DE3723509 (А1), кл. B65F 1/06, публ. 02.02.1989 р. 3. Заявка Хорватії на винахід HR Р20030311 (А2), кл. B65F 1/06, публ. 28.02.2005 p. (найближчий аналог). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Бокс для пакетів, призначених для збору екскрементів домашніх тварин, що містить корпус з кришкою і засіб фіксації пакетів, який відрізняється тим, що засіб фіксації пакетів виконаний у вигляді принаймні одного стрижня, розташованого в стінці корпусу. 2. Бокс для пакетів за п. 1, який відрізняється тим, що засіб фіксації пакетів виконаний у вигляді двох загострених стрижнів. 3. Бокс для пакетів за п. 1, який відрізняється тим, що кришка виконана відкидною, шарнірно з'єднаною з корпусом, у якому відсутня нижня грань. 4. Бокс для пакетів за п. 1, який відрізняється тим, що кришка оснащена запірним елементом. 2 UA 102506 U 3 UA 102506 U 4 UA 102506 U 5 UA 102506 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
