Пристрій для збору і видалення екскрементів великої рогатої худоби

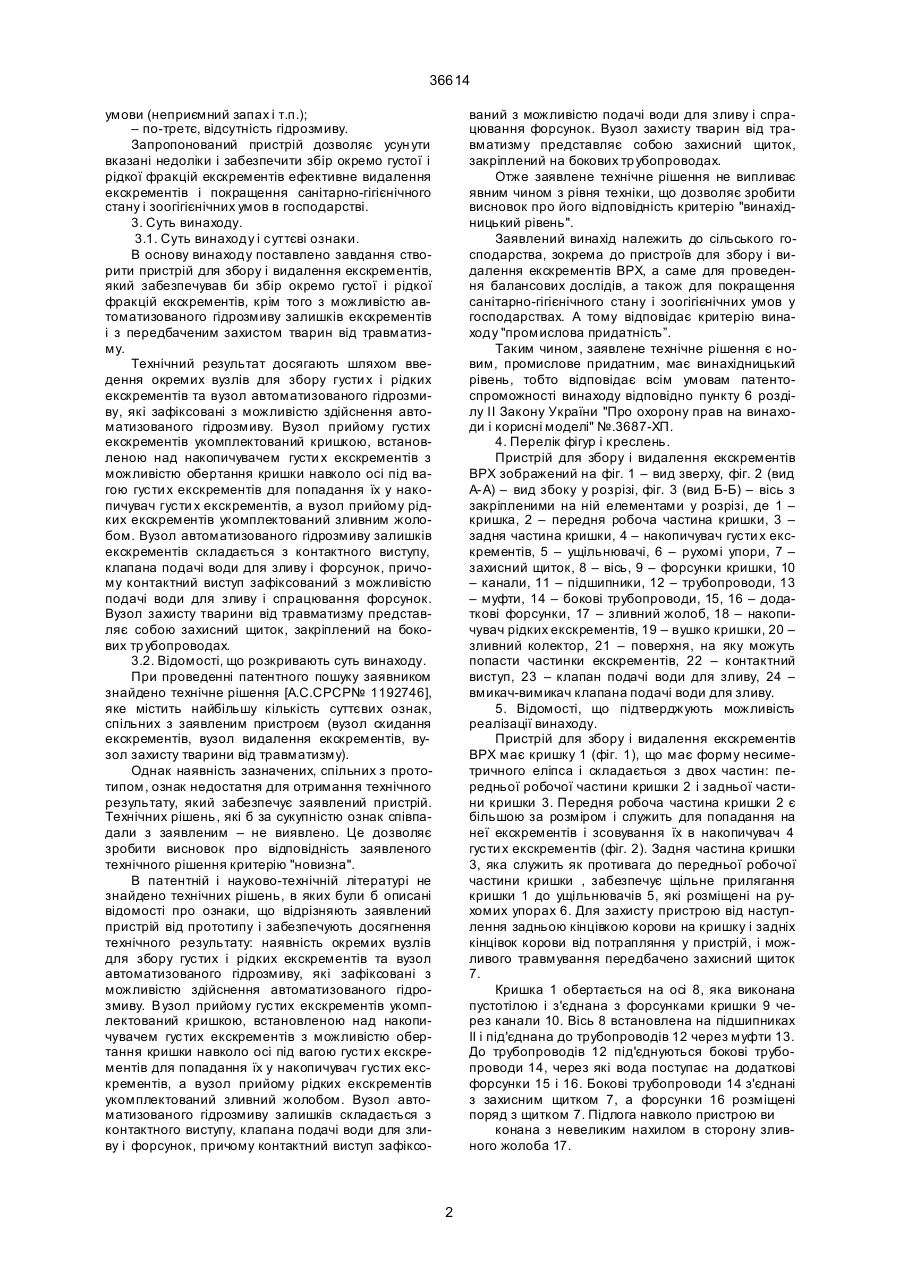

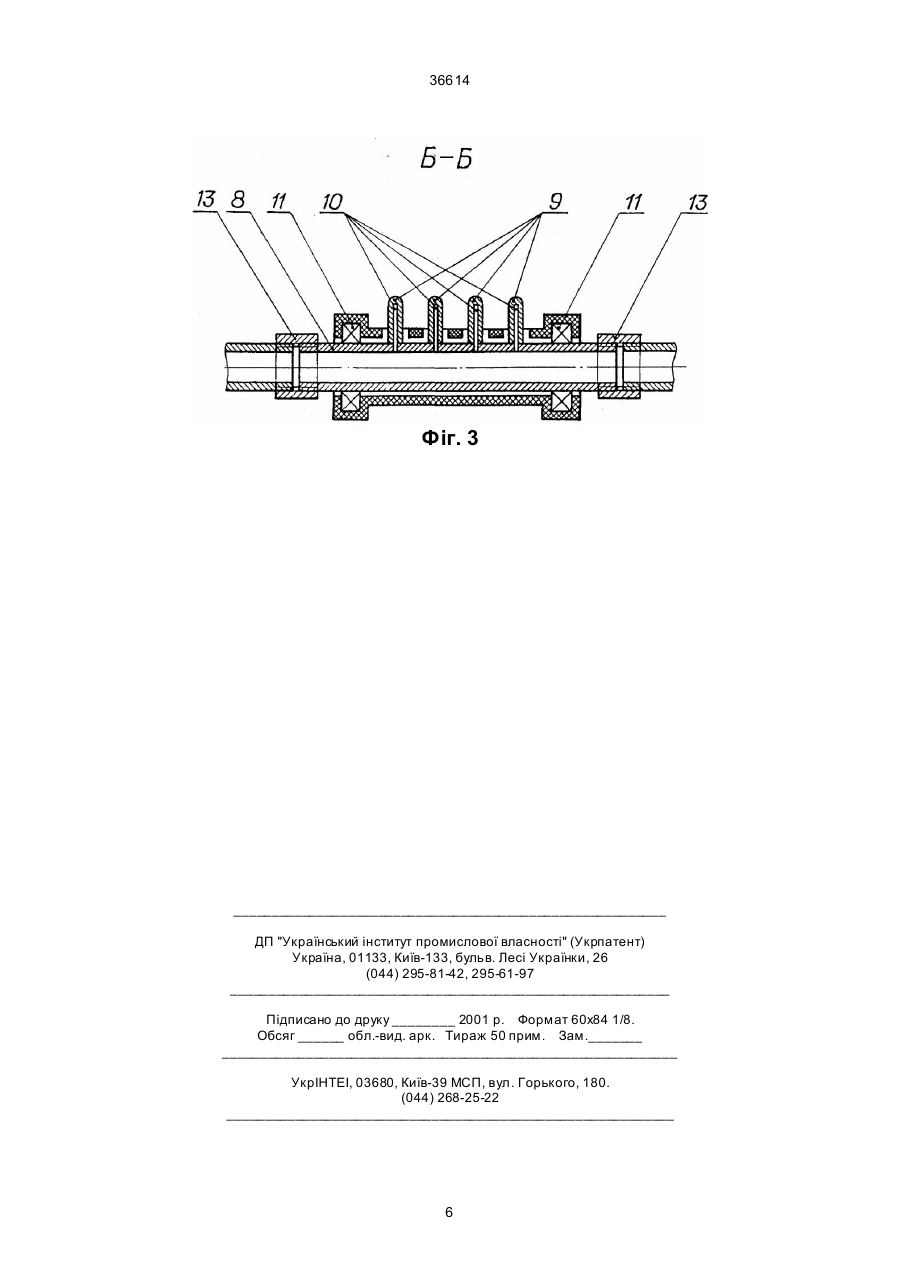

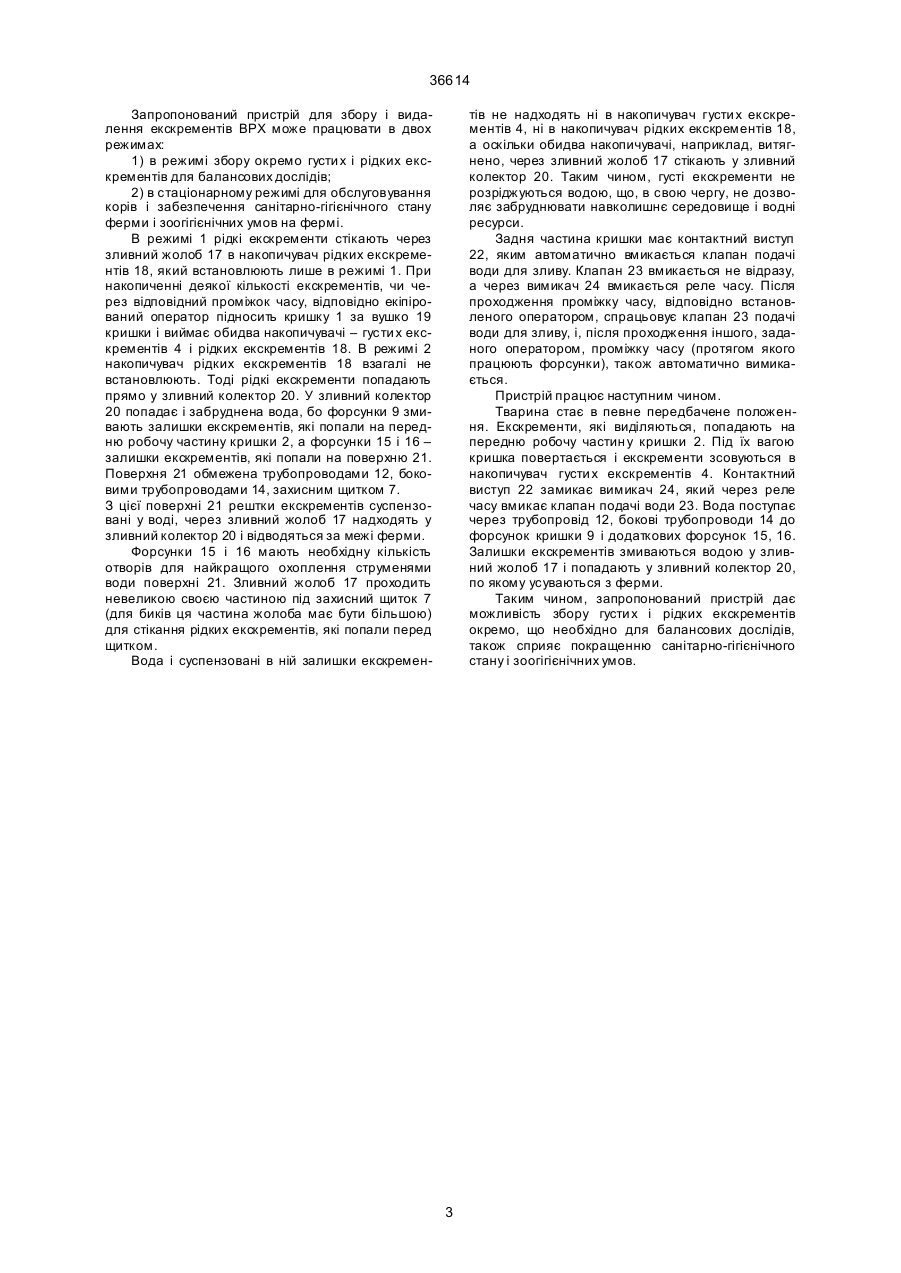

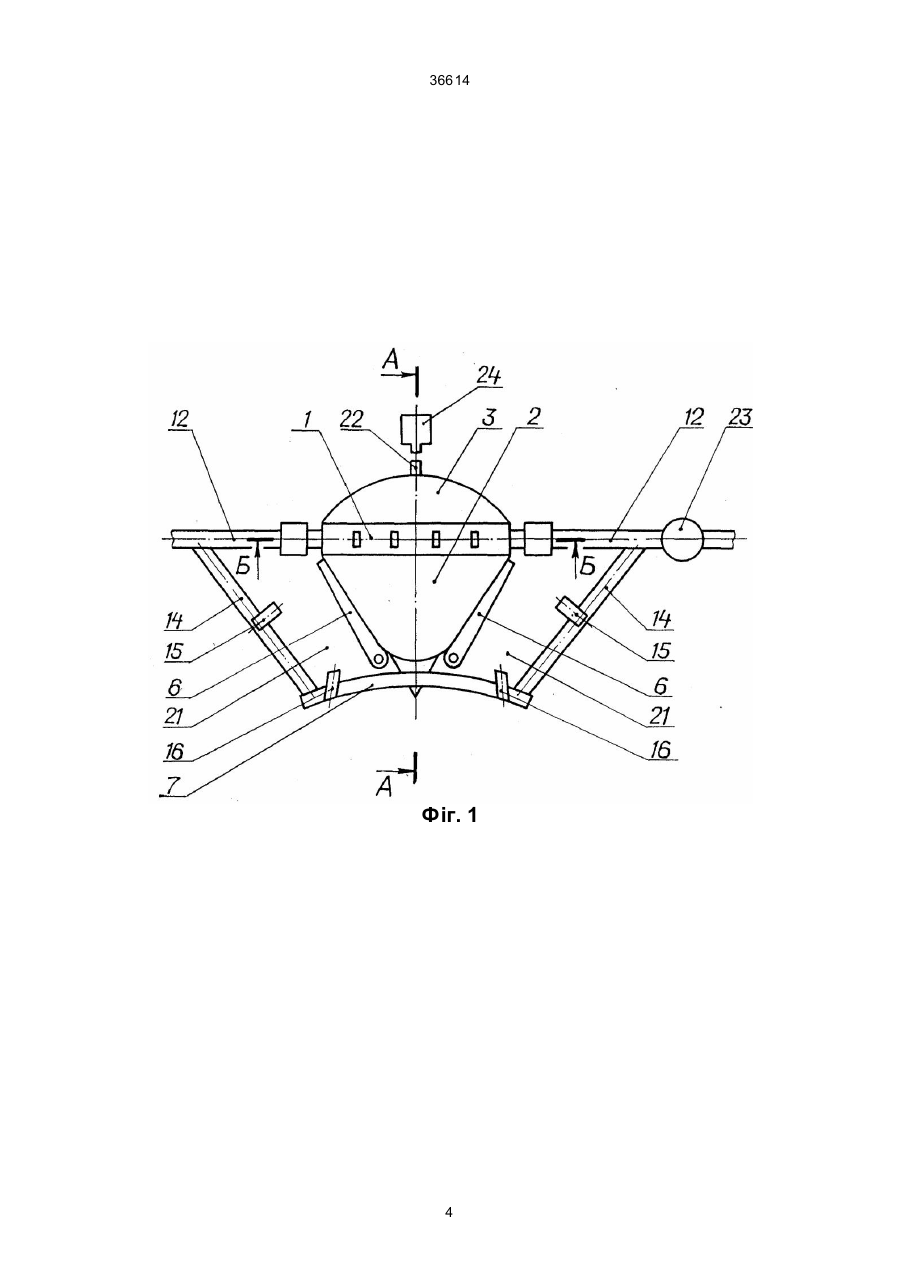

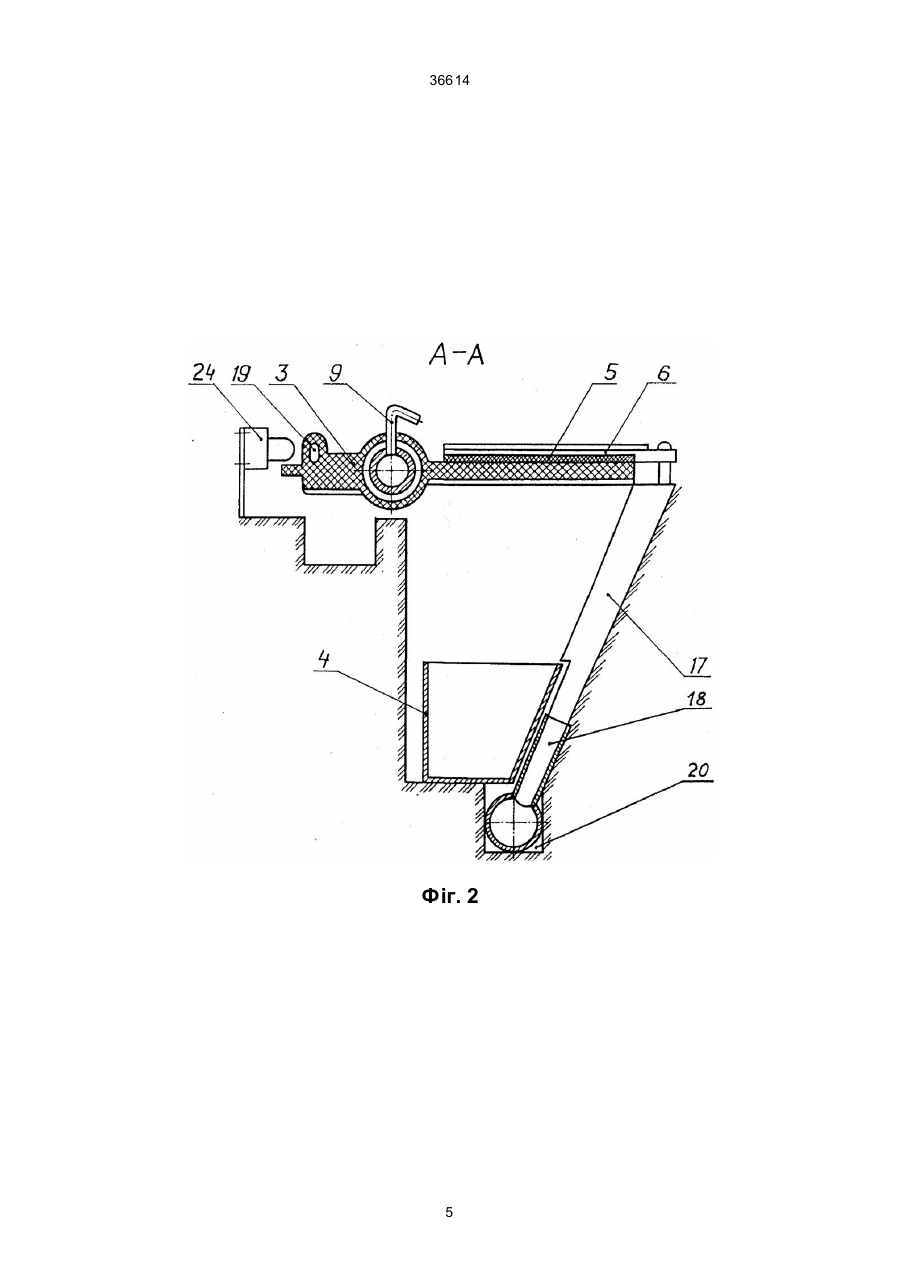

1. Пристрій для збору і видалення екскрементів великої рогатої худоби, який включає вузол скидання екскрементів, вузол видалення екскрементів, вузол захисту тварини від травматизму, який відрізняється тим, що в нього введено окремі вузли для збору густи х і рідких екскрементів та вузол автоматизованого гідрозмиву, які зафіксовані з можливістю автоматизованого гідрозмиву. 2. Пристрій по п. 1, який відрізняється тим, що 36614 умови (неприємний запах і т.п.); – по-третє, відсутність гідрозмиву. Запропонований пристрій дозволяє усун ути вказані недоліки і забезпечити збір окремо густої і рідкої фракцій екскрементів ефективне видалення екскрементів і покращення санітарно-гігієнічного стану і зоогігієнічних умов в господарстві. 3. Суть винаходу. 3.1. Суть винаходу і суттєві ознаки. В основу винаходу поставлено завдання створити пристрій для збору і видалення екскрементів, який забезпечував би збір окремо густої і рідкої фракцій екскрементів, крім того з можливістю автоматизованого гідрозмиву залишків екскрементів і з передбаченим захистом тварин від травматизму. Технічний результат досягають шляхом введення окремих вузлів для збору густи х і рідких екскрементів та вузол автоматизованого гідрозмиву, які зафіксовані з можливістю здійснення автоматизованого гідрозмиву. Вузол прийому густих екскрементів укомплектований кришкою, встановленою над накопичувачем густи х екскрементів з можливістю обертання кришки навколо осі під вагою густи х екскрементів для попадання їх у накопичувач густи х екскрементів, а вузол прийому рідких екскрементів укомплектований зливним жолобом. Вузол автоматизованого гідрозмиву залишків екскрементів складається з контактного виступу, клапана подачі води для зливу і форсунок, причому контактний виступ зафіксований з можливістю подачі води для зливу і спрацювання форсунок. Вузол захисту тварини від травматизму представляє собою захисний щиток, закріплений на бокових тр убопроводах. 3.2. Відомості, що розкривають суть винаходу. При проведенні патентного пошуку заявником знайдено технічне рішення [А.С.СРСР№ 1192746], яке містить найбільшу кількість суттєвих ознак, спільних з заявленим пристроєм (вузол скидання екскрементів, вузол видалення екскрементів, вузол захисту тварини від травматизму). Однак наявність зазначених, спільних з прототипом, ознак недостатня для отримання технічного результату, який забезпечує заявлений пристрій. Технічних рішень, які б за сукупністю ознак співпадали з заявленим – не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію "новизна". В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату: наявність окремих вузлів для збору густих і рідких екскрементів та вузол автоматизованого гідрозмиву, які зафіксовані з можливістю здійснення автоматизованого гідрозмиву. Вузол прийому густих екскрементів укомплектований кришкою, встановленою над накопичувачем густих екскрементів з можливістю обертання кришки навколо осі під вагою густи х екскрементів для попадання їх у накопичувач густих екскрементів, а вузол прийому рідких екскрементів укомплектований зливний жолобом. Вузол автоматизованого гідрозмиву залишків складається з контактного виступу, клапана подачі води для зливу і форсунок, причому контактний виступ зафіксо ваний з можливістю подачі води для зливу і спрацювання форсунок. Вузол захисту тварин від травматизму представляє собою захисний щиток, закріплений на бокових тр убопроводах. Отже заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його відповідність критерію "винахідницький рівень". Заявлений винахід належить до сільського господарства, зокрема до пристроїв для збору і видалення екскрементів ВРХ, а саме для проведення балансових дослідів, а також для покращення санітарно-гігієнічного стану і зоогігієнічних умов у господарствах. А тому відповідає критерію винаходу "промислова придатність”. Таким чином, заявлене технічне рішення є новим, промислове придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу відповідно пункту 6 розділу ІІ Закону України "Про охорону прав на винаходи і корисні моделі" №.3687-ХП. 4. Перелік фігур і креслень. Пристрій для збору і видалення екскрементів ВРХ зображений на фіг. 1 – вид зверху, фіг. 2 (вид А-А) – вид збоку у розрізі, фіг. 3 (вид Б-Б) – вісь з закріпленими на ній елементами у розрізі, де 1 – кришка, 2 – передня робоча частина кришки, 3 – задня частина кришки, 4 – накопичувач густи х екскрементів, 5 – ущільнювачі, 6 – рухомі упори, 7 – захисний щиток, 8 – вісь, 9 – форсунки кришки, 10 – канали, 11 – підшипники, 12 – трубопроводи, 13 – муфти, 14 – бокові трубопроводи, 15, 16 – додаткові форсунки, 17 – зливний жолоб, 18 – накопичувач рідких екскрементів, 19 – вушко кришки, 20 – зливний колектор, 21 – поверхня, на яку можуть попасти частинки екскрементів, 22 – контактний виступ, 23 – клапан подачі води для зливу, 24 – вмикач-вимикач клапана подачі води для зливу. 5. Відомості, що підтверджують можливість реалізації винаходу. Пристрій для збору і видалення екскрементів ВРХ має кришку 1 (фіг. 1), що має форму несиметричного еліпса і складається з двох частин: передньої робочої частини кришки 2 і задньої частини кришки 3. Передня робоча частина кришки 2 є більшою за розміром і служить для попадання на неї екскрементів і зсовування їх в накопичувач 4 густи х екскрементів (фіг. 2). Задня частина кришки 3, яка служить як противага до передньої робочої частини кришки , забезпечує щільне прилягання кришки 1 до ущільнювачів 5, які розміщені на рухомих упорах 6. Для захисту пристрою від наступлення задньою кінцівкою корови на кришку і задніх кінцівок корови від потрапляння у пристрій, і можливого травмування передбачено захисний щиток 7. Кришка 1 обертається на осі 8, яка виконана пустотілою і з'єднана з форсунками кришки 9 через канали 10. Вісь 8 встановлена на підшипниках II і під'єднана до трубопроводів 12 через муфти 13. До трубопроводів 12 під'єднуються бокові трубопроводи 14, через які вода поступає на додаткові форсунки 15 і 16. Бокові трубопроводи 14 з'єднані з захисним щитком 7, а форсунки 16 розміщені поряд з щитком 7. Підлога навколо пристрою ви конана з невеликим нахилом в сторону зливного жолоба 17. 2 36614 Запропонований пристрій для збору і видалення екскрементів ВРХ може працювати в двох режимах: 1) в режимі збору окремо густи х і рідких екскрементів для балансових дослідів; 2) в стаціонарному режимі для обслуговування корів і забезпечення санітарно-гігієнічного стану ферми і зоогігієнічних умов на фермі. В режимі 1 рідкі екскременти стікають через зливний жолоб 17 в накопичувач рідких екскрементів 18, який встановлюють лише в режимі 1. При накопиченні деякої кількості екскрементів, чи через відповідний проміжок часу, відповідно екіпірований оператор підносить кришку 1 за вушко 19 кришки і виймає обидва накопичувачі – густи х екскрементів 4 і рідких екскрементів 18. В режимі 2 накопичувач рідких екскрементів 18 взагалі не встановлюють. Тоді рідкі екскременти попадають прямо у зливний колектор 20. У зливний колектор 20 попадає і забруднена вода, бо форсунки 9 змивають залишки екскрементів, які попали на передню робочу частину кришки 2, а форсунки 15 і 16 – залишки екскрементів, які попали на поверхню 21. Поверхня 21 обмежена трубопроводами 12, боковими трубопроводами 14, захисним щитком 7. З цієї поверхні 21 рештки екскрементів суспензовані у воді, через зливний жолоб 17 надходять у зливний колектор 20 і відводяться за межі ферми. Форсунки 15 і 16 мають необхідну кількість отворів для найкращого охоплення струменями води поверхні 21. Зливний жолоб 17 проходить невеликою своєю частиною під захисний щиток 7 (для биків ця частина жолоба має бути більшою) для стікання рідких екскрементів, які попали перед щитком. Вода і суспензовані в ній залишки екскремен тів не надходять ні в накопичувач густи х екскрементів 4, ні в накопичувач рідких екскрементів 18, a оскільки обидва накопичувачі, наприклад, витягнено, через зливний жолоб 17 стікають у зливний колектор 20. Таким чином, густі екскременти не розріджуються водою, що, в свою чергу, не дозволяє забруднювати навколишнє середовище і водні ресурси. Задня частина кришки має контактний виступ 22, яким автоматично вмикається клапан подачі води для зливу. Клапан 23 вмикається не відразу, а через вимикач 24 вмикається реле часу. Після проходження проміжку часу, відповідно встановленого оператором, спрацьовує клапан 23 подачі води для зливу, і, після проходження іншого, заданого оператором, проміжку часу (протягом якого працюють форсунки), також автоматично вимикається. Пристрій працює наступним чином. Тварина стає в певне передбачене положення. Екскременти, які виділяються, попадають на передню робочу частин у кришки 2. Під їх вагою кришка повертається і екскременти зсовуються в накопичувач густи х екскрементів 4. Контактний виступ 22 замикає вимикач 24, який через реле часу вмикає клапан подачі води 23. Вода поступає через трубопровід 12, бокові трубопроводи 14 до форсунок кришки 9 і додаткових форсунок 15, 16. Залишки екскрементів змиваються водою у зливний жолоб 17 і попадають у зливний колектор 20, по якому усуваються з ферми. Таким чином, запропонований пристрій дає можливість збору густи х і рідких екскрементів окремо, що необхідно для балансових дослідів, також сприяє покращенню санітарно-гігієнічного стану і зоогігієнічних умов. 3 36614 Фіг. 1 4 36614 Фіг. 2 5 36614 Фіг. 3 _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
