Пірозамок

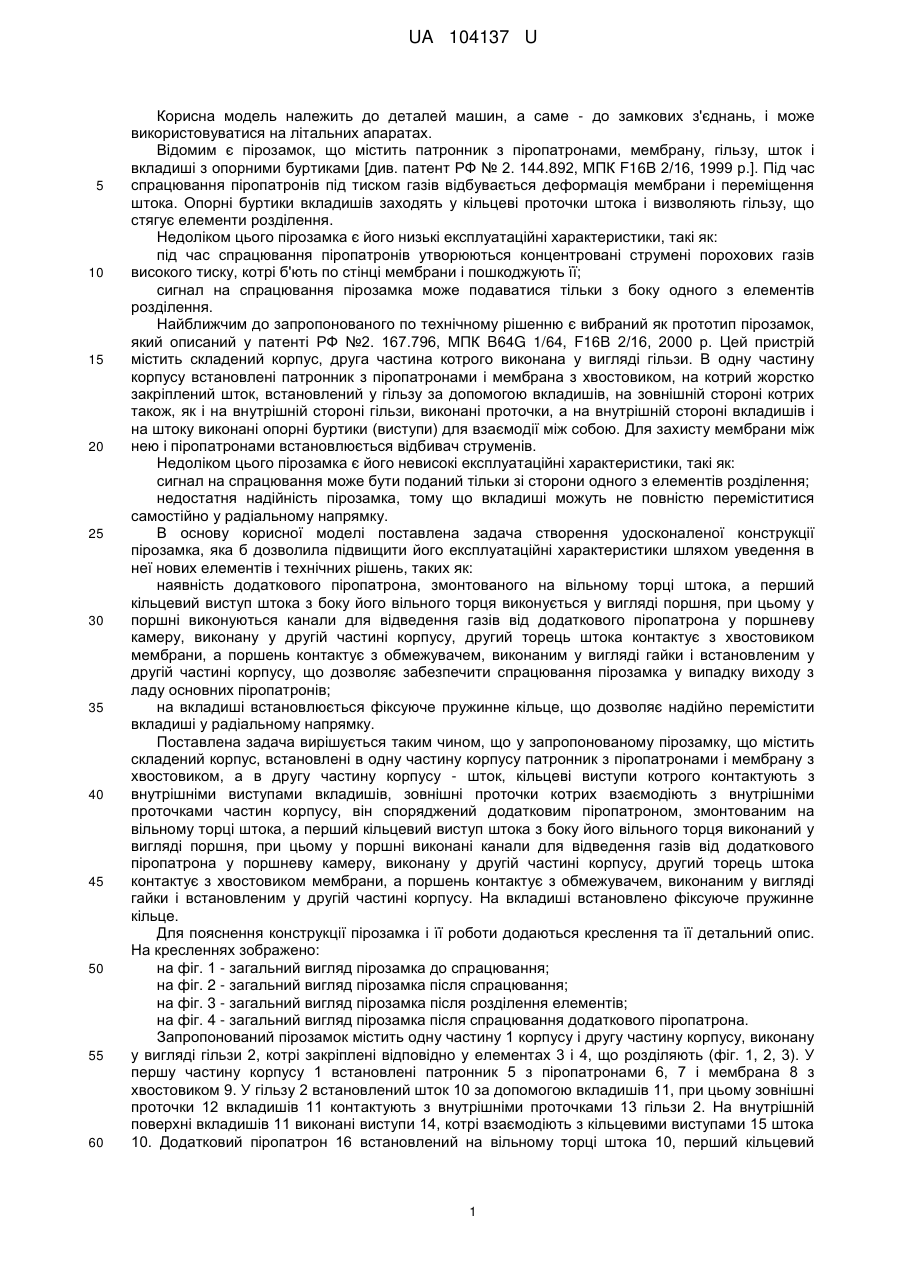

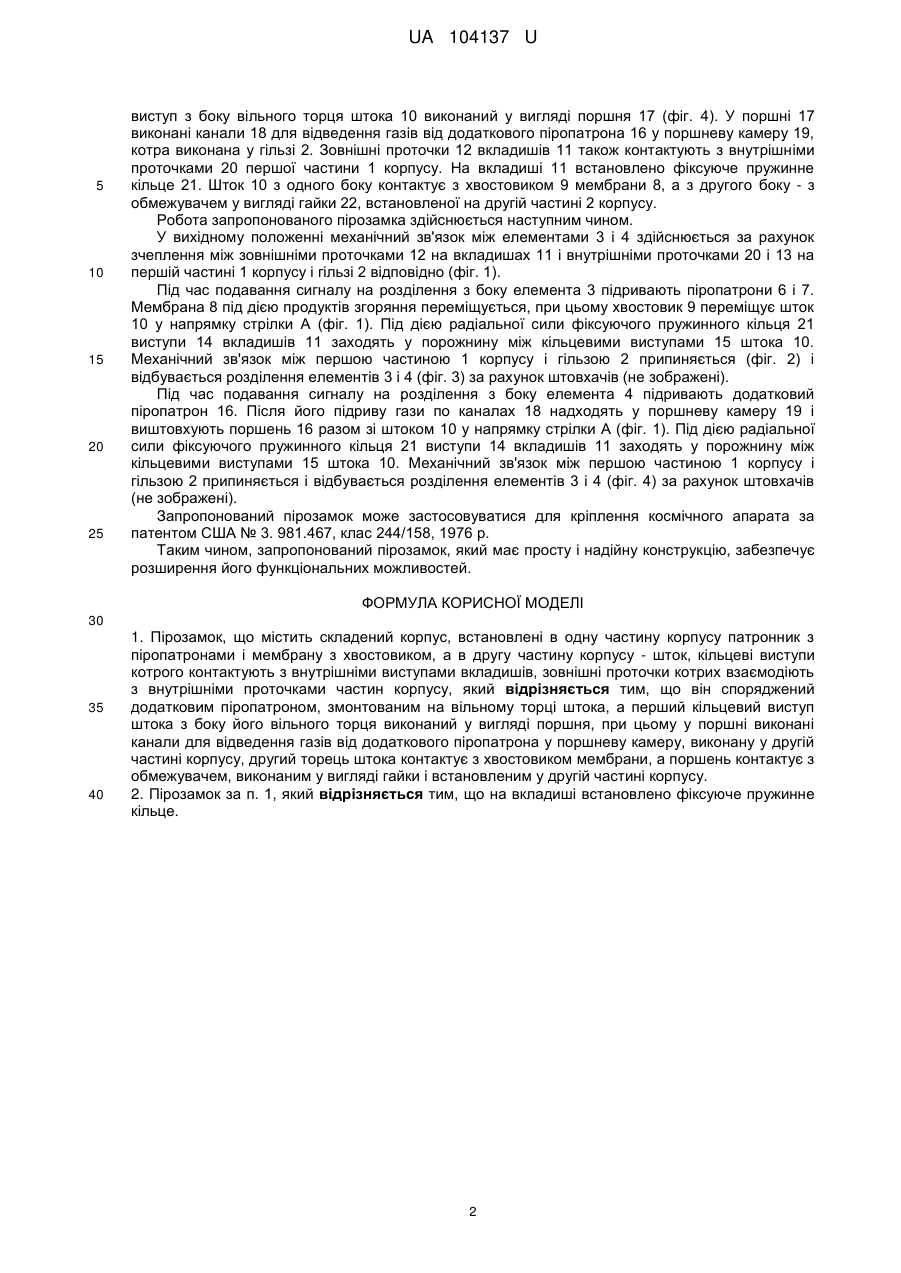

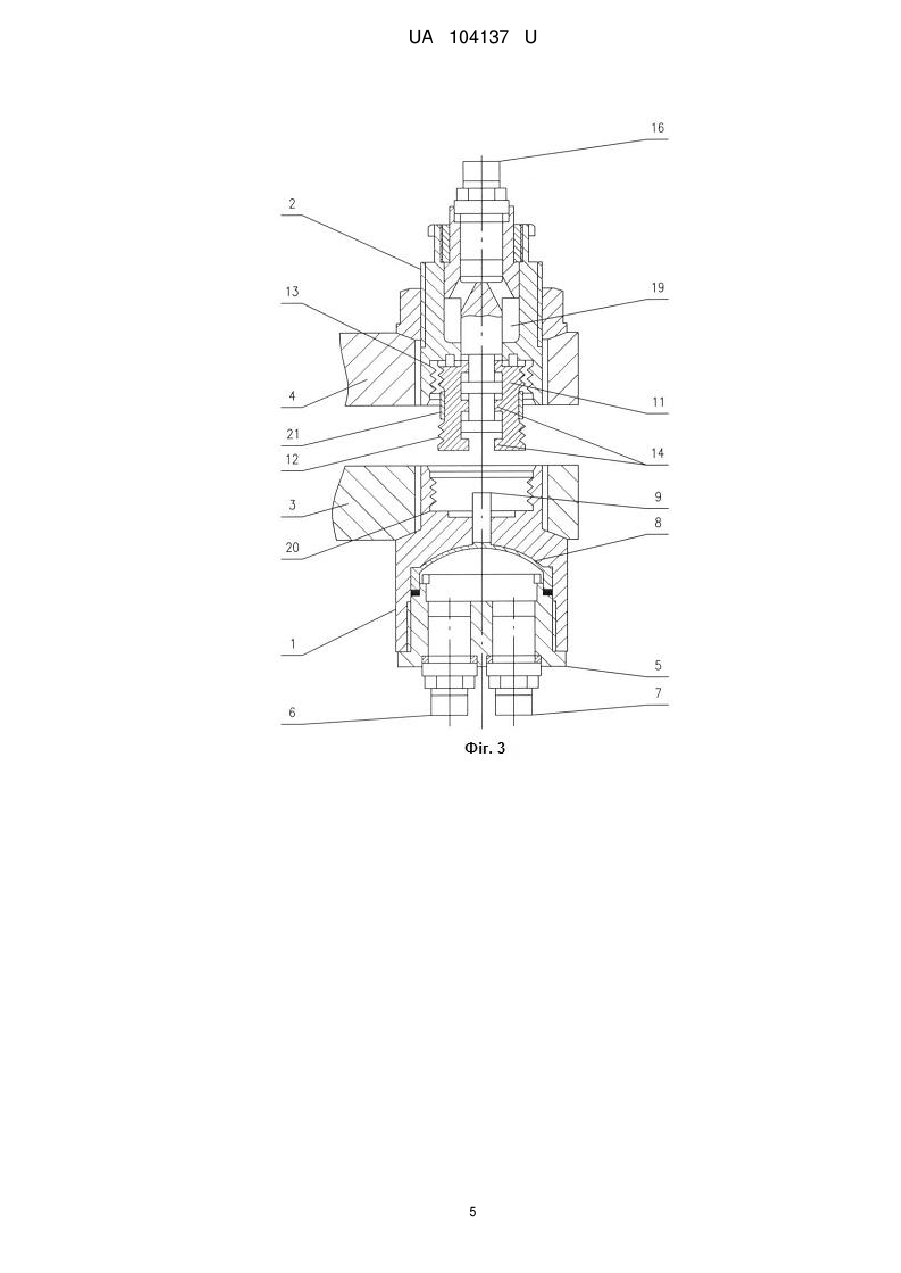

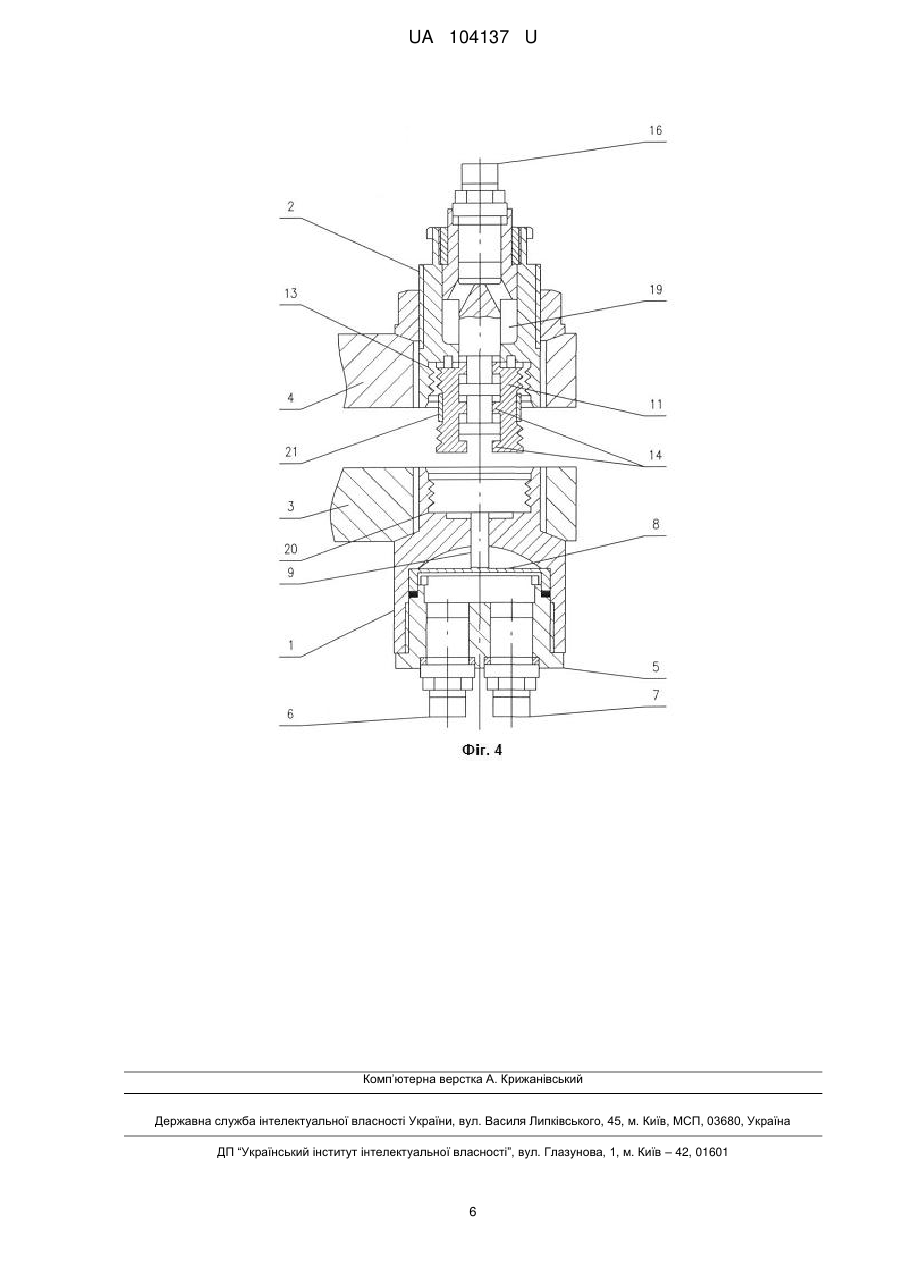

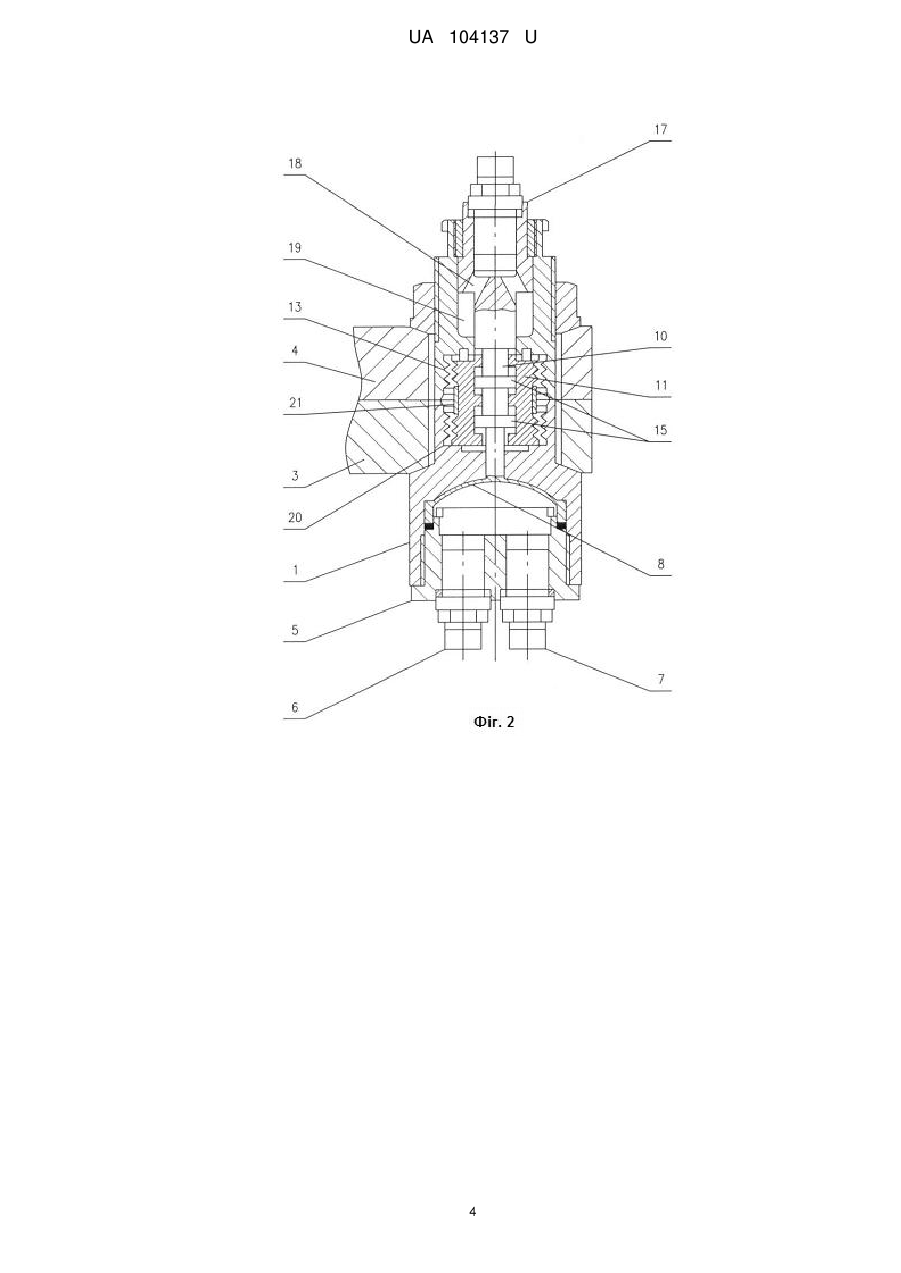

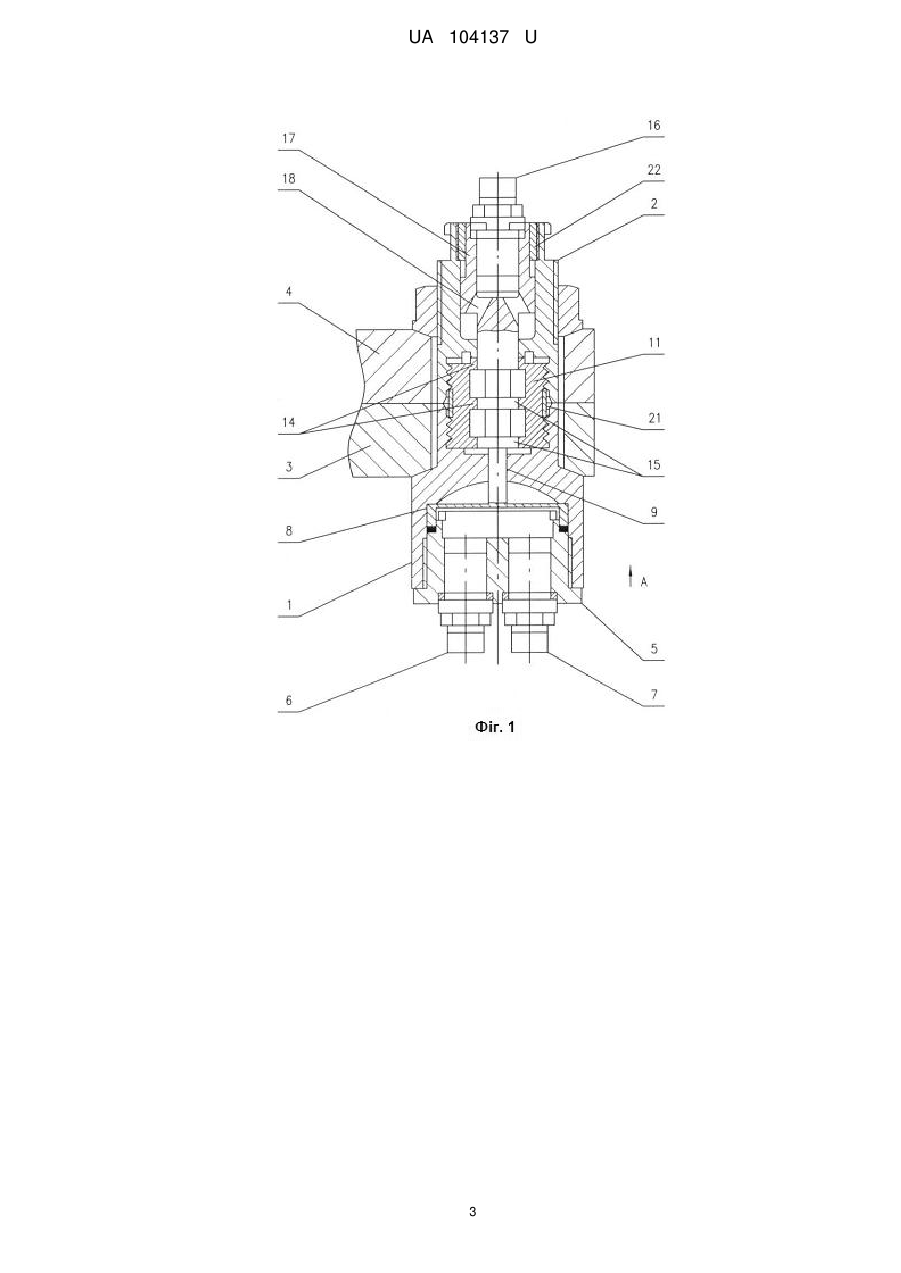

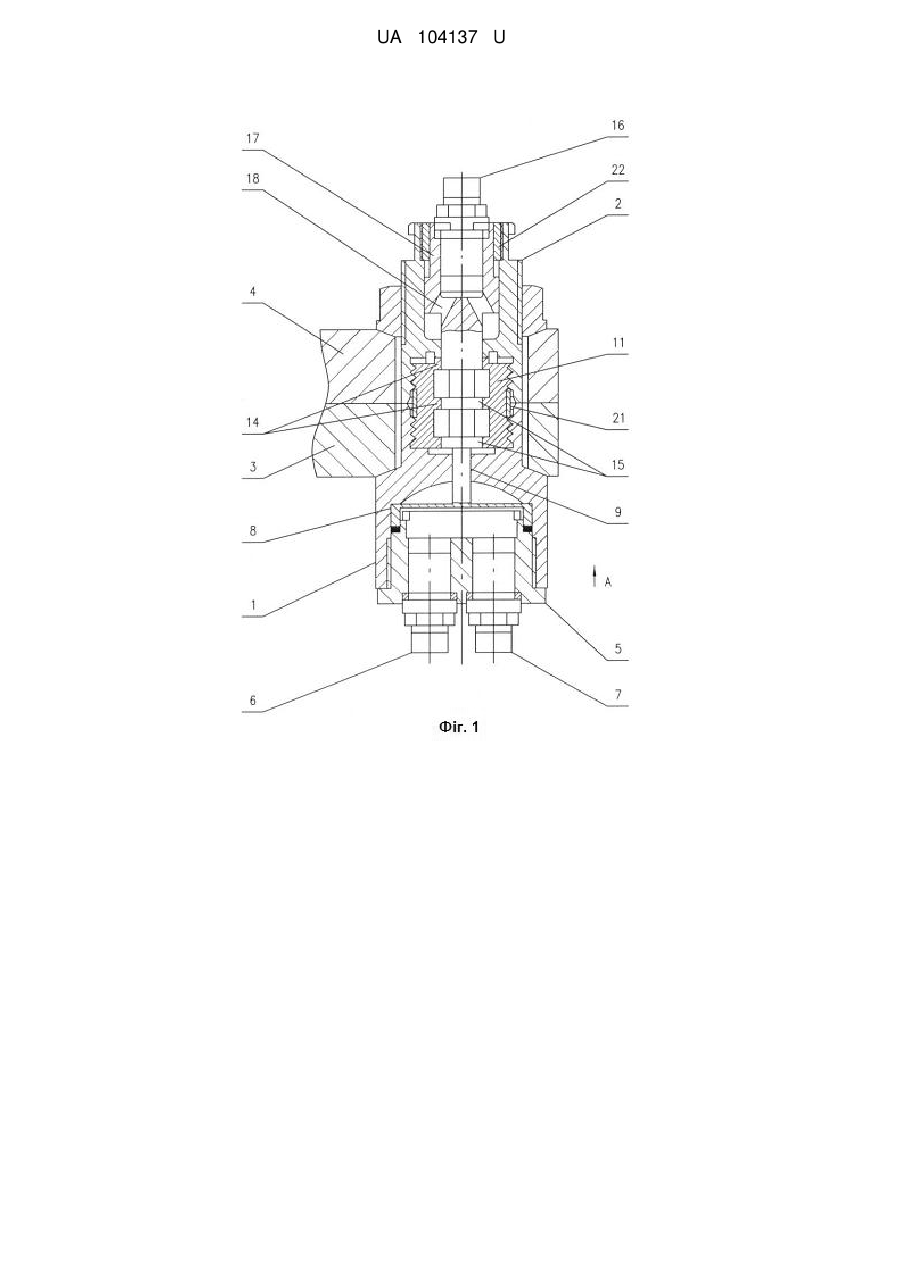

Реферат: Пірозамок містить складений корпус, встановлені в одну частину корпусу патронник з піропатронами і мембрану з хвостовиком, а в другу частину корпусу - шток, кільцеві виступи котрого контактують з внутрішніми виступами вкладишів, зовнішні проточки котрих взаємодіють з внутрішніми проточками частин корпусу. Він споряджений додатковим піропатроном, змонтованим на вільному торці штока, а перший кільцевий виступ штока з боку його вільного торця виконаний у вигляді поршня, при цьому у поршні виконані канали для відведення газів від додаткового піропатрона у поршневу камеру, виконану у другій частині корпусу, другий торець штока контактує з хвостовиком мембрани, а поршень контактує з обмежувачем, виконаним у вигляді гайки і встановленим у другій частині корпусу. UA 104137 U (12) UA 104137 U UA 104137 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до деталей машин, а саме - до замкових з'єднань, і може використовуватися на літальних апаратах. Відомим є пірозамок, що містить патронник з піропатронами, мембрану, гільзу, шток і вкладиші з опорними буртиками [див. патент РФ № 2. 144.892, МПК F16B 2/16, 1999 р.]. Під час спрацювання піропатронів під тиском газів відбувається деформація мембрани і переміщення штока. Опорні буртики вкладишів заходять у кільцеві проточки штока і визволяють гільзу, що стягує елементи розділення. Недоліком цього пірозамка є його низькі експлуатаційні характеристики, такі як: під час спрацювання піропатронів утворюються концентровані струмені порохових газів високого тиску, котрі б'ють по стінці мембрани і пошкоджують її; сигнал на спрацювання пірозамка може подаватися тільки з боку одного з елементів розділення. Найближчим до запропонованого по технічному рішенню є вибраний як прототип пірозамок, який описаний у патенті РФ №2. 167.796, МПК B64G 1/64, F16B 2/16, 2000 р. Цей пристрій містить складений корпус, друга частина котрого виконана у вигляді гільзи. В одну частину корпусу встановлені патронник з піропатронами і мембрана з хвостовиком, на котрий жорстко закріплений шток, встановлений у гільзу за допомогою вкладишів, на зовнішній стороні котрих також, як і на внутрішній стороні гільзи, виконані проточки, а на внутрішній стороні вкладишів і на штоку виконані опорні буртики (виступи) для взаємодії між собою. Для захисту мембрани між нею і піропатронами встановлюється відбивач струменів. Недоліком цього пірозамка є його невисокі експлуатаційні характеристики, такі як: сигнал на спрацювання може бути поданий тільки зі сторони одного з елементів розділення; недостатня надійність пірозамка, тому що вкладиші можуть не повністю переміститися самостійно у радіальному напрямку. В основу корисної моделі поставлена задача створення удосконаленої конструкції пірозамка, яка б дозволила підвищити його експлуатаційні характеристики шляхом уведення в неї нових елементів і технічних рішень, таких як: наявність додаткового піропатрона, змонтованого на вільному торці штока, а перший кільцевий виступ штока з боку його вільного торця виконується у вигляді поршня, при цьому у поршні виконуються канали для відведення газів від додаткового піропатрона у поршневу камеру, виконану у другій частині корпусу, другий торець штока контактує з хвостовиком мембрани, а поршень контактує з обмежувачем, виконаним у вигляді гайки і встановленим у другій частині корпусу, що дозволяє забезпечити спрацювання пірозамка у випадку виходу з ладу основних піропатронів; на вкладиші встановлюється фіксуюче пружинне кільце, що дозволяє надійно перемістити вкладиші у радіальному напрямку. Поставлена задача вирішується таким чином, що у запропонованому пірозамку, що містить складений корпус, встановлені в одну частину корпусу патронник з піропатронами і мембрану з хвостовиком, а в другу частину корпусу - шток, кільцеві виступи котрого контактують з внутрішніми виступами вкладишів, зовнішні проточки котрих взаємодіють з внутрішніми проточками частин корпусу, він споряджений додатковим піропатроном, змонтованим на вільному торці штока, а перший кільцевий виступ штока з боку його вільного торця виконаний у вигляді поршня, при цьому у поршні виконані канали для відведення газів від додаткового піропатрона у поршневу камеру, виконану у другій частині корпусу, другий торець штока контактує з хвостовиком мембрани, а поршень контактує з обмежувачем, виконаним у вигляді гайки і встановленим у другій частині корпусу. На вкладиші встановлено фіксуюче пружинне кільце. Для пояснення конструкції пірозамка і її роботи додаються креслення та її детальний опис. На кресленнях зображено: на фіг. 1 - загальний вигляд пірозамка до спрацювання; на фіг. 2 - загальний вигляд пірозамка після спрацювання; на фіг. 3 - загальний вигляд пірозамка після розділення елементів; на фіг. 4 - загальний вигляд пірозамка після спрацювання додаткового піропатрона. Запропонований пірозамок містить одну частину 1 корпусу і другу частину корпусу, виконану у вигляді гільзи 2, котрі закріплені відповідно у елементах 3 і 4, що розділяють (фіг. 1, 2, 3). У першу частину корпусу 1 встановлені патронник 5 з піропатронами 6, 7 і мембрана 8 з хвостовиком 9. У гільзу 2 встановлений шток 10 за допомогою вкладишів 11, при цьому зовнішні проточки 12 вкладишів 11 контактують з внутрішніми проточками 13 гільзи 2. На внутрішній поверхні вкладишів 11 виконані виступи 14, котрі взаємодіють з кільцевими виступами 15 штока 10. Додатковий піропатрон 16 встановлений на вільному торці штока 10, перший кільцевий 1 UA 104137 U 5 10 15 20 25 виступ з боку вільного торця штока 10 виконаний у вигляді поршня 17 (фіг. 4). У поршні 17 виконані канали 18 для відведення газів від додаткового піропатрона 16 у поршневу камеру 19, котра виконана у гільзі 2. Зовнішні проточки 12 вкладишів 11 також контактують з внутрішніми проточками 20 першої частини 1 корпусу. На вкладиші 11 встановлено фіксуюче пружинне кільце 21. Шток 10 з одного боку контактує з хвостовиком 9 мембрани 8, а з другого боку - з обмежувачем у вигляді гайки 22, встановленої на другій частині 2 корпусу. Робота запропонованого пірозамка здійснюється наступним чином. У вихідному положенні механічний зв'язок між елементами 3 і 4 здійснюється за рахунок зчеплення між зовнішніми проточками 12 на вкладишах 11 і внутрішніми проточками 20 і 13 на першій частині 1 корпусу і гільзі 2 відповідно (фіг. 1). Під час подавання сигналу на розділення з боку елемента 3 підривають піропатрони 6 і 7. Мембрана 8 під дією продуктів згоряння переміщується, при цьому хвостовик 9 переміщує шток 10 у напрямку стрілки А (фіг. 1). Під дією радіальної сили фіксуючого пружинного кільця 21 виступи 14 вкладишів 11 заходять у порожнину між кільцевими виступами 15 штока 10. Механічний зв'язок між першою частиною 1 корпусу і гільзою 2 припиняється (фіг. 2) і відбувається розділення елементів 3 і 4 (фіг. 3) за рахунок штовхачів (не зображені). Під час подавання сигналу на розділення з боку елемента 4 підривають додатковий піропатрон 16. Після його підриву гази по каналах 18 надходять у поршневу камеру 19 і виштовхують поршень 16 разом зі штоком 10 у напрямку стрілки А (фіг. 1). Під дією радіальної сили фіксуючого пружинного кільця 21 виступи 14 вкладишів 11 заходять у порожнину між кільцевими виступами 15 штока 10. Механічний зв'язок між першою частиною 1 корпусу і гільзою 2 припиняється і відбувається розділення елементів 3 і 4 (фіг. 4) за рахунок штовхачів (не зображені). Запропонований пірозамок може застосовуватися для кріплення космічного апарата за патентом США № 3. 981.467, клас 244/158, 1976 р. Таким чином, запропонований пірозамок, який має просту і надійну конструкцію, забезпечує розширення його функціональних можливостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Пірозамок, що містить складений корпус, встановлені в одну частину корпусу патронник з піропатронами і мембрану з хвостовиком, а в другу частину корпусу - шток, кільцеві виступи котрого контактують з внутрішніми виступами вкладишів, зовнішні проточки котрих взаємодіють з внутрішніми проточками частин корпусу, який відрізняється тим, що він споряджений додатковим піропатроном, змонтованим на вільному торці штока, а перший кільцевий виступ штока з боку його вільного торця виконаний у вигляді поршня, при цьому у поршні виконані канали для відведення газів від додаткового піропатрона у поршневу камеру, виконану у другій частині корпусу, другий торець штока контактує з хвостовиком мембрани, а поршень контактує з обмежувачем, виконаним у вигляді гайки і встановленим у другій частині корпусу. 2. Пірозамок за п. 1, який відрізняється тим, що на вкладиші встановлено фіксуюче пружинне кільце. 2 UA 104137 U 3 UA 104137 U 4 UA 104137 U 5 UA 104137 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
