Пірозамок

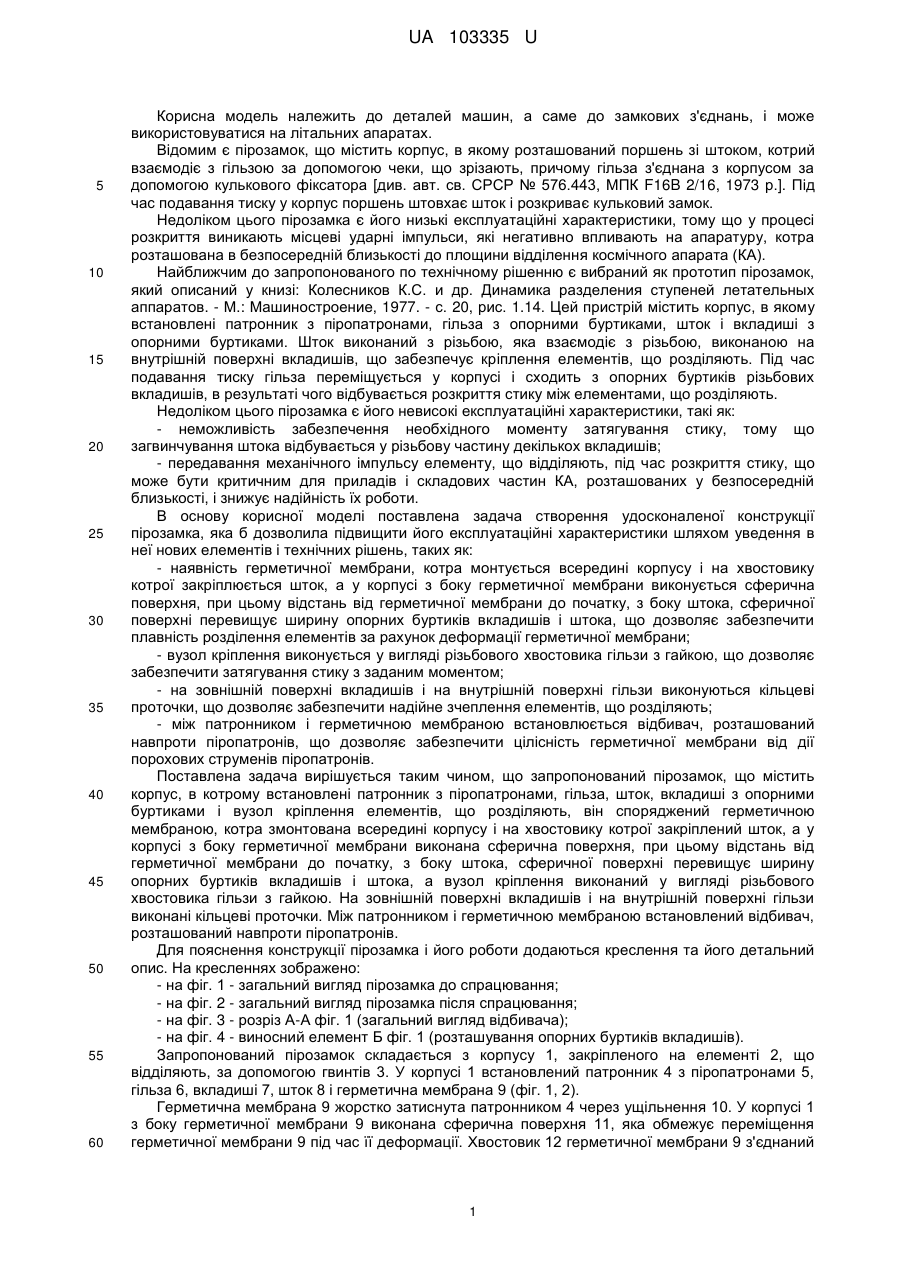

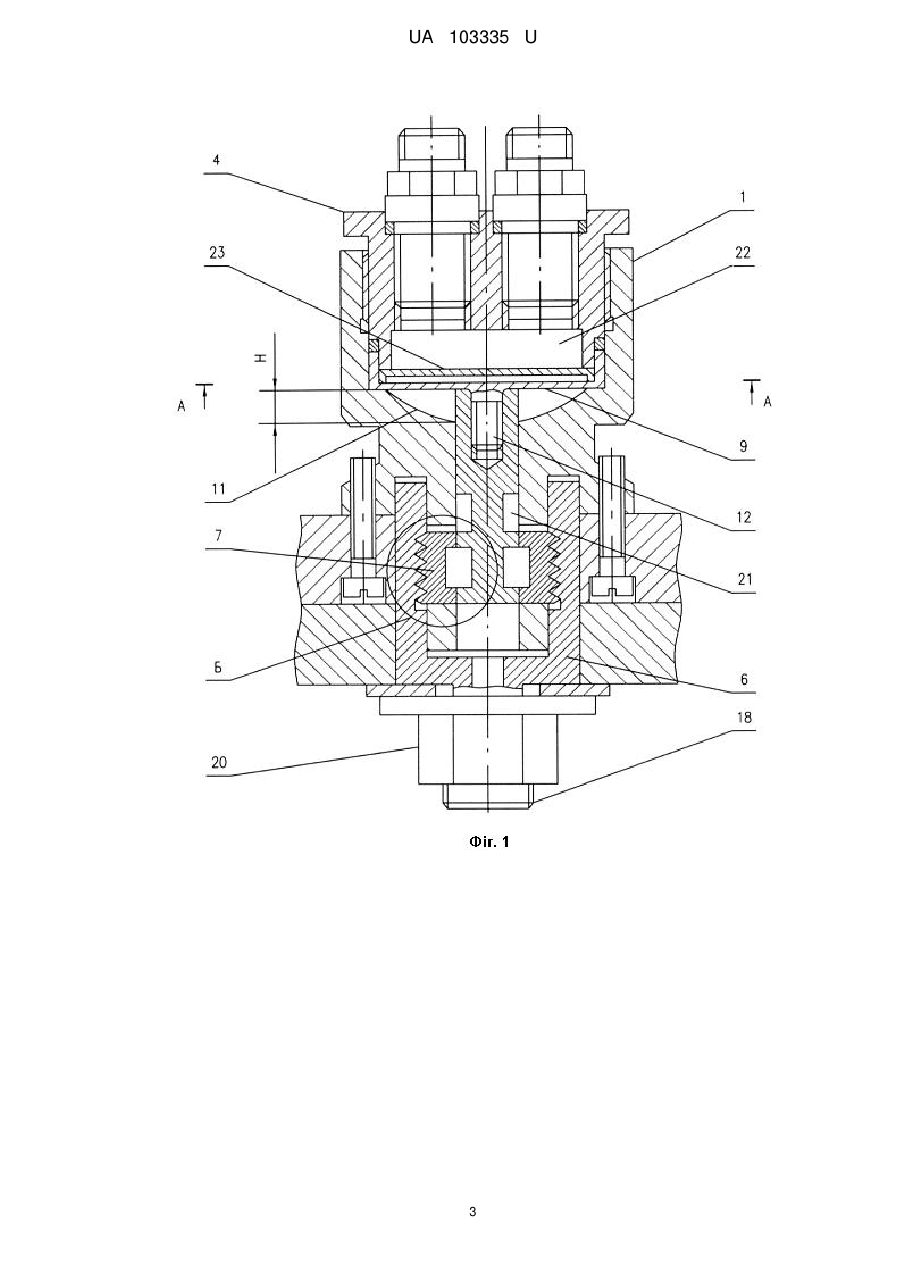

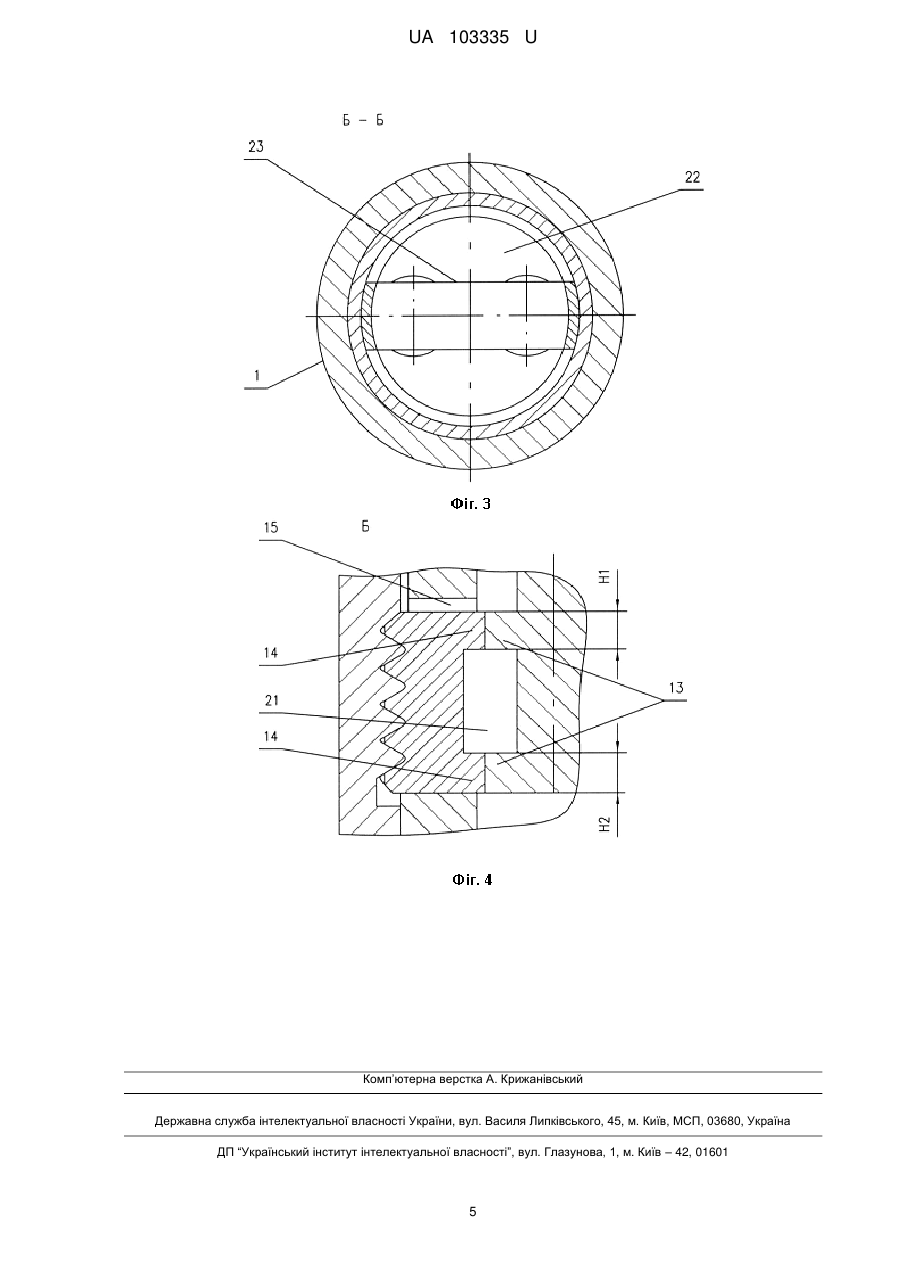

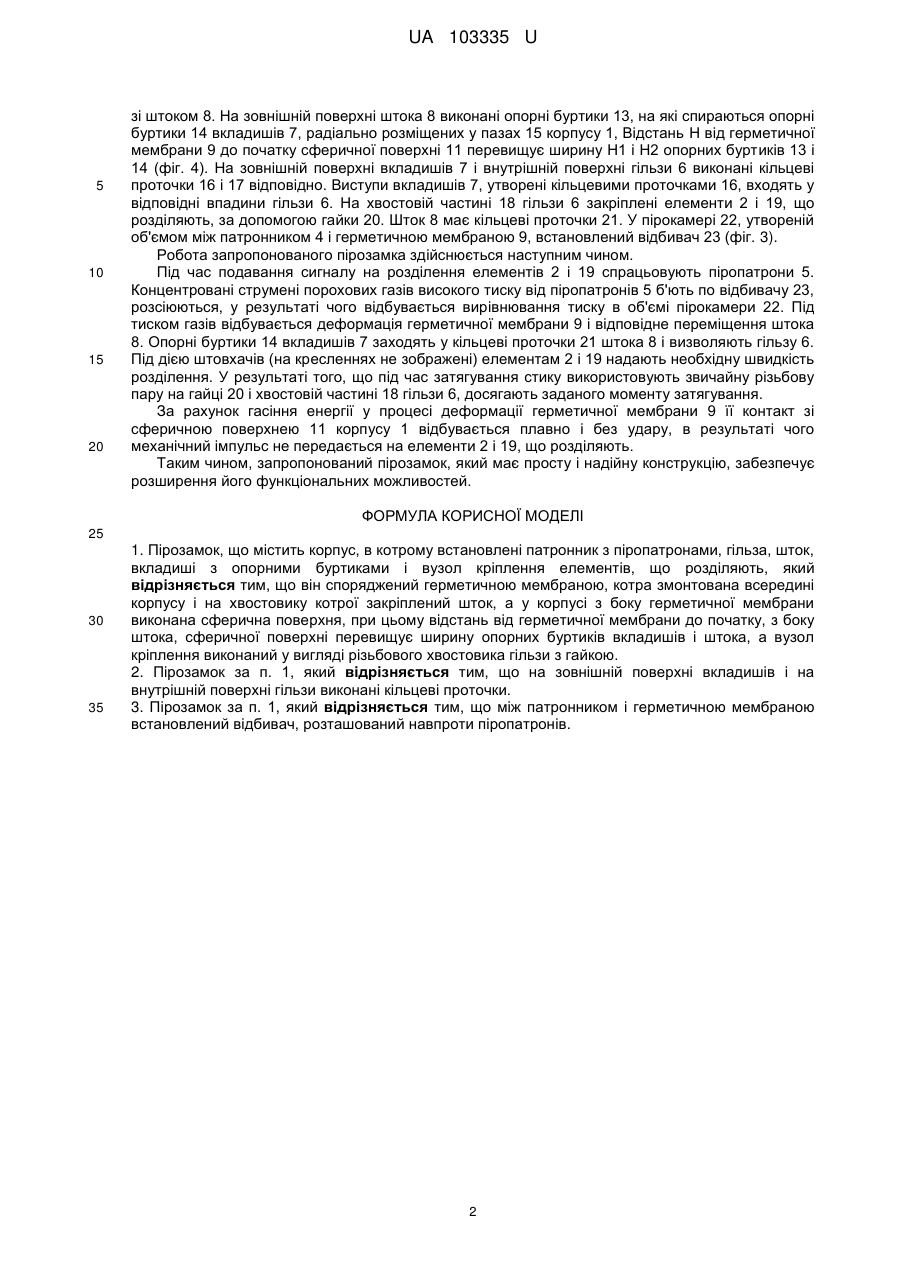

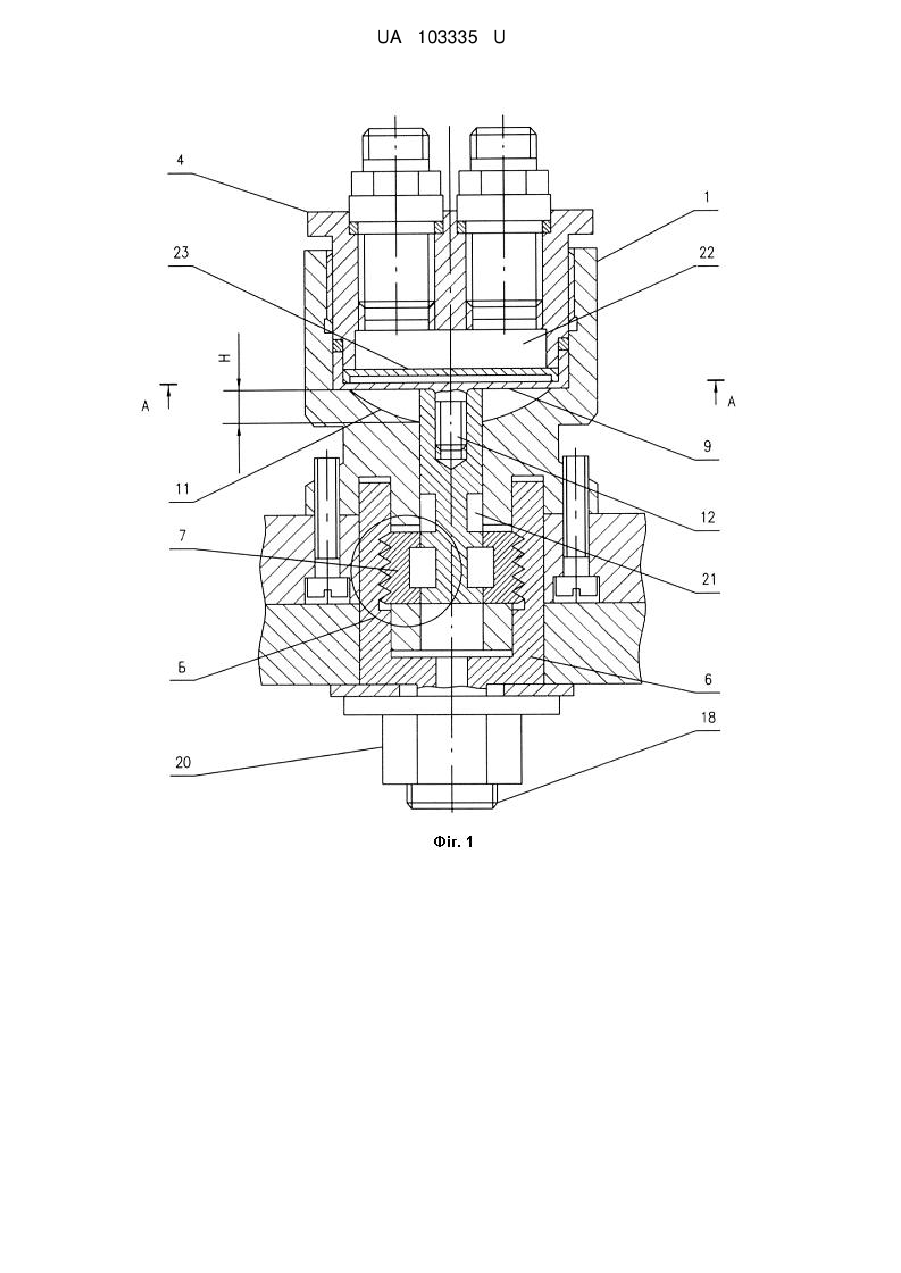

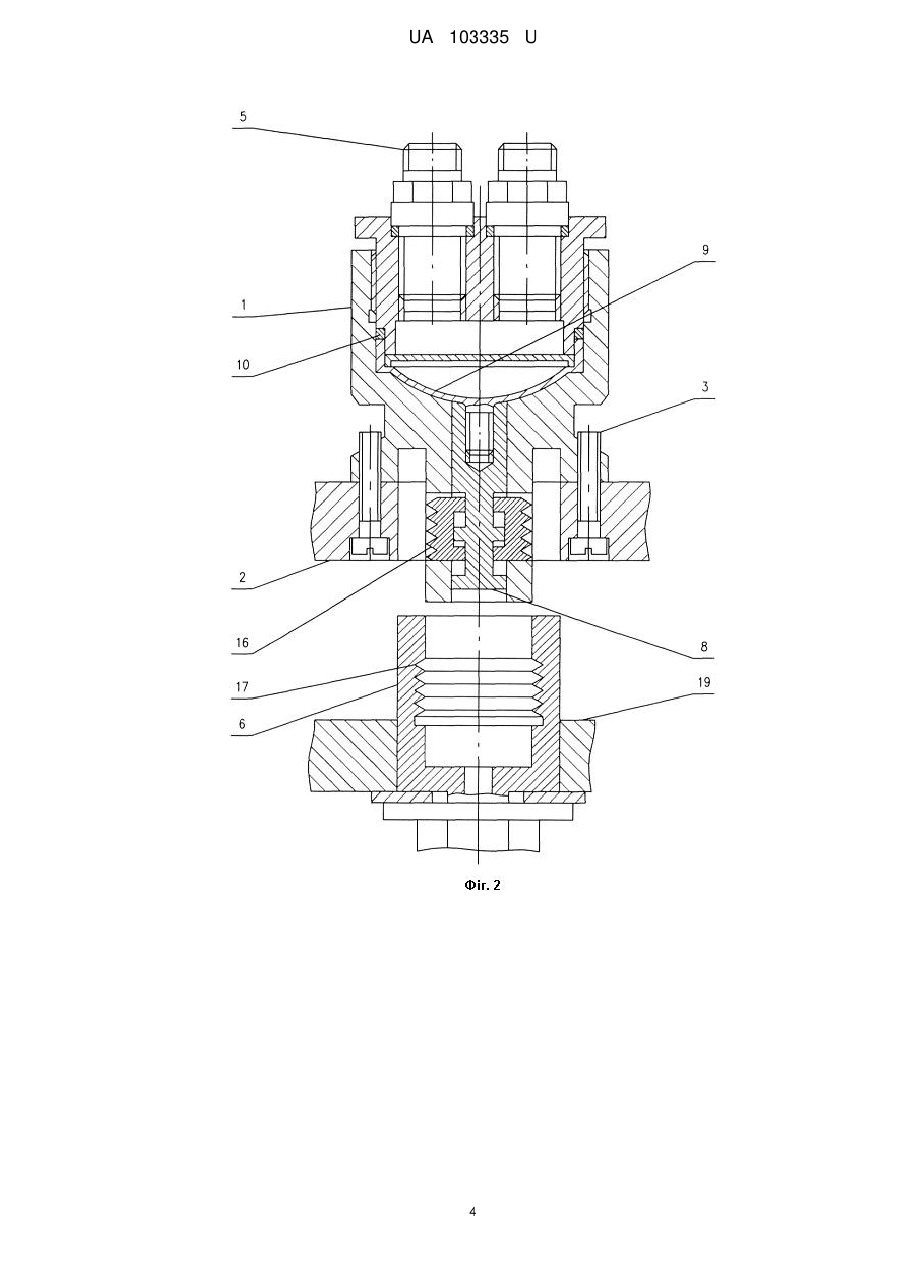

Реферат: Пірозамок містить корпус, в котрому встановлені патронник з піропатронами, гільза, шток, вкладиші з опорними буртиками і вузол кріплення елементів, що розділяють. Він споряджений герметичною мембраною, котра змонтована всередині корпусу і на хвостовику котрої закріплений шток, а у корпусі з боку герметичної мембрани виконана сферична поверхня, при цьому відстань від герметичної мембрани до початку, з боку штока, сферичної поверхні перевищує ширину опорних буртиків вкладишів і штока, а вузол кріплення виконаний у вигляді різьбового хвостовика гільзи з гайкою. UA 103335 U (12) UA 103335 U UA 103335 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до деталей машин, а саме до замкових з'єднань, і може використовуватися на літальних апаратах. Відомим є пірозамок, що містить корпус, в якому розташований поршень зі штоком, котрий взаємодіє з гільзою за допомогою чеки, що зрізають, причому гільза з'єднана з корпусом за допомогою кулькового фіксатора [див. авт. св. СРСР № 576.443, МПК F16B 2/16, 1973 р.]. Під час подавання тиску у корпус поршень штовхає шток і розкриває кульковий замок. Недоліком цього пірозамка є його низькі експлуатаційні характеристики, тому що у процесі розкриття виникають місцеві ударні імпульси, які негативно впливають на апаратуру, котра розташована в безпосередній близькості до площини відділення космічного апарата (КА). Найближчим до запропонованого по технічному рішенню є вибраний як прототип пірозамок, який описаний у книзі: Колесников К.С. и др. Динамика разделения ступеней летательных аппаратов. - М.: Машиностроение, 1977. - с. 20, рис. 1.14. Цей пристрій містить корпус, в якому встановлені патронник з піропатронами, гільза з опорними буртиками, шток і вкладиші з опорними буртиками. Шток виконаний з різьбою, яка взаємодіє з різьбою, виконаною на внутрішній поверхні вкладишів, що забезпечує кріплення елементів, що розділяють. Під час подавання тиску гільза переміщується у корпусі і сходить з опорних буртиків різьбових вкладишів, в результаті чого відбувається розкриття стику між елементами, що розділяють. Недоліком цього пірозамка є його невисокі експлуатаційні характеристики, такі як: - неможливість забезпечення необхідного моменту затягування стику, тому що загвинчування штока відбувається у різьбову частину декількох вкладишів; - передавання механічного імпульсу елементу, що відділяють, під час розкриття стику, що може бути критичним для приладів і складових частин КА, розташованих у безпосередній близькості, і знижує надійність їх роботи. В основу корисної моделі поставлена задача створення удосконаленої конструкції пірозамка, яка б дозволила підвищити його експлуатаційні характеристики шляхом уведення в неї нових елементів і технічних рішень, таких як: - наявність герметичної мембрани, котра монтується всередині корпусу і на хвостовику котрої закріплюється шток, а у корпусі з боку герметичної мембрани виконується сферична поверхня, при цьому відстань від герметичної мембрани до початку, з боку штока, сферичної поверхні перевищує ширину опорних буртиків вкладишів і штока, що дозволяє забезпечити плавність розділення елементів за рахунок деформації герметичної мембрани; - вузол кріплення виконується у вигляді різьбового хвостовика гільзи з гайкою, що дозволяє забезпечити затягування стику з заданим моментом; - на зовнішній поверхні вкладишів і на внутрішній поверхні гільзи виконуються кільцеві проточки, що дозволяє забезпечити надійне зчеплення елементів, що розділяють; - між патронником і герметичною мембраною встановлюється відбивач, розташований навпроти піропатронів, що дозволяє забезпечити цілісність герметичної мембрани від дії порохових струменів піропатронів. Поставлена задача вирішується таким чином, що запропонований пірозамок, що містить корпус, в котрому встановлені патронник з піропатронами, гільза, шток, вкладиші з опорними буртиками і вузол кріплення елементів, що розділяють, він споряджений герметичною мембраною, котра змонтована всередині корпусу і на хвостовику котрої закріплений шток, а у корпусі з боку герметичної мембрани виконана сферична поверхня, при цьому відстань від герметичної мембрани до початку, з боку штока, сферичної поверхні перевищує ширину опорних буртиків вкладишів і штока, а вузол кріплення виконаний у вигляді різьбового хвостовика гільзи з гайкою. На зовнішній поверхні вкладишів і на внутрішній поверхні гільзи виконані кільцеві проточки. Між патронником і герметичною мембраною встановлений відбивач, розташований навпроти піропатронів. Для пояснення конструкції пірозамка і його роботи додаються креслення та його детальний опис. На кресленнях зображено: - на фіг. 1 - загальний вигляд пірозамка до спрацювання; - на фіг. 2 - загальний вигляд пірозамка після спрацювання; - на фіг. 3 - розріз А-А фіг. 1 (загальний вигляд відбивача); - на фіг. 4 - виносний елемент Б фіг. 1 (розташування опорних буртиків вкладишів). Запропонований пірозамок складається з корпусу 1, закріпленого на елементі 2, що відділяють, за допомогою гвинтів 3. У корпусі 1 встановлений патронник 4 з піропатронами 5, гільза 6, вкладиші 7, шток 8 і герметична мембрана 9 (фіг. 1, 2). Герметична мембрана 9 жорстко затиснута патронником 4 через ущільнення 10. У корпусі 1 з боку герметичної мембрани 9 виконана сферична поверхня 11, яка обмежує переміщення герметичної мембрани 9 під час її деформації. Хвостовик 12 герметичної мембрани 9 з'єднаний 1 UA 103335 U 5 10 15 20 зі штоком 8. На зовнішній поверхні штока 8 виконані опорні буртики 13, на які спираються опорні буртики 14 вкладишів 7, радіально розміщених у пазах 15 корпусу 1, Відстань Η від герметичної мембрани 9 до початку сферичної поверхні 11 перевищує ширину Н1 і Н2 опорних буртиків 13 і 14 (фіг. 4). На зовнішній поверхні вкладишів 7 і внутрішній поверхні гільзи 6 виконані кільцеві проточки 16 і 17 відповідно. Виступи вкладишів 7, утворені кільцевими проточками 16, входять у відповідні впадини гільзи 6. На хвостовій частині 18 гільзи 6 закріплені елементи 2 і 19, що розділяють, за допомогою гайки 20. Шток 8 має кільцеві проточки 21. У пірокамері 22, утвореній об'ємом між патронником 4 і герметичною мембраною 9, встановлений відбивач 23 (фіг. 3). Робота запропонованого пірозамка здійснюється наступним чином. Під час подавання сигналу на розділення елементів 2 і 19 спрацьовують піропатрони 5. Концентровані струмені порохових газів високого тиску від піропатронів 5 б'ють по відбивачу 23, розсіюються, у результаті чого відбувається вирівнювання тиску в об'ємі пірокамери 22. Під тиском газів відбувається деформація герметичної мембрани 9 і відповідне переміщення штока 8. Опорні буртики 14 вкладишів 7 заходять у кільцеві проточки 21 штока 8 і визволяють гільзу 6. Під дією штовхачів (на кресленнях не зображені) елементам 2 і 19 надають необхідну швидкість розділення. У результаті того, що під час затягування стику використовують звичайну різьбову пару на гайці 20 і хвостовій частині 18 гільзи 6, досягають заданого моменту затягування. За рахунок гасіння енергії у процесі деформації герметичної мембрани 9 її контакт зі сферичною поверхнею 11 корпусу 1 відбувається плавно і без удару, в результаті чого механічний імпульс не передається на елементи 2 і 19, що розділяють. Таким чином, запропонований пірозамок, який має просту і надійну конструкцію, забезпечує розширення його функціональних можливостей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Пірозамок, що містить корпус, в котрому встановлені патронник з піропатронами, гільза, шток, вкладиші з опорними буртиками і вузол кріплення елементів, що розділяють, який відрізняється тим, що він споряджений герметичною мембраною, котра змонтована всередині корпусу і на хвостовику котрої закріплений шток, а у корпусі з боку герметичної мембрани виконана сферична поверхня, при цьому відстань від герметичної мембрани до початку, з боку штока, сферичної поверхні перевищує ширину опорних буртиків вкладишів і штока, а вузол кріплення виконаний у вигляді різьбового хвостовика гільзи з гайкою. 2. Пірозамок за п. 1, який відрізняється тим, що на зовнішній поверхні вкладишів і на внутрішній поверхні гільзи виконані кільцеві проточки. 3. Пірозамок за п. 1, який відрізняється тим, що між патронником і герметичною мембраною встановлений відбивач, розташований навпроти піропатронів. 2 UA 103335 U 3 UA 103335 U 4 UA 103335 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
