Контейнер з двома розташованими навпроти кришками

Номер патенту: 104433

Опубліковано: 10.02.2014

Автори: Расмуссен Якоб, Авалль Лукас

Завантажити PDF файл.

Формула / Реферат

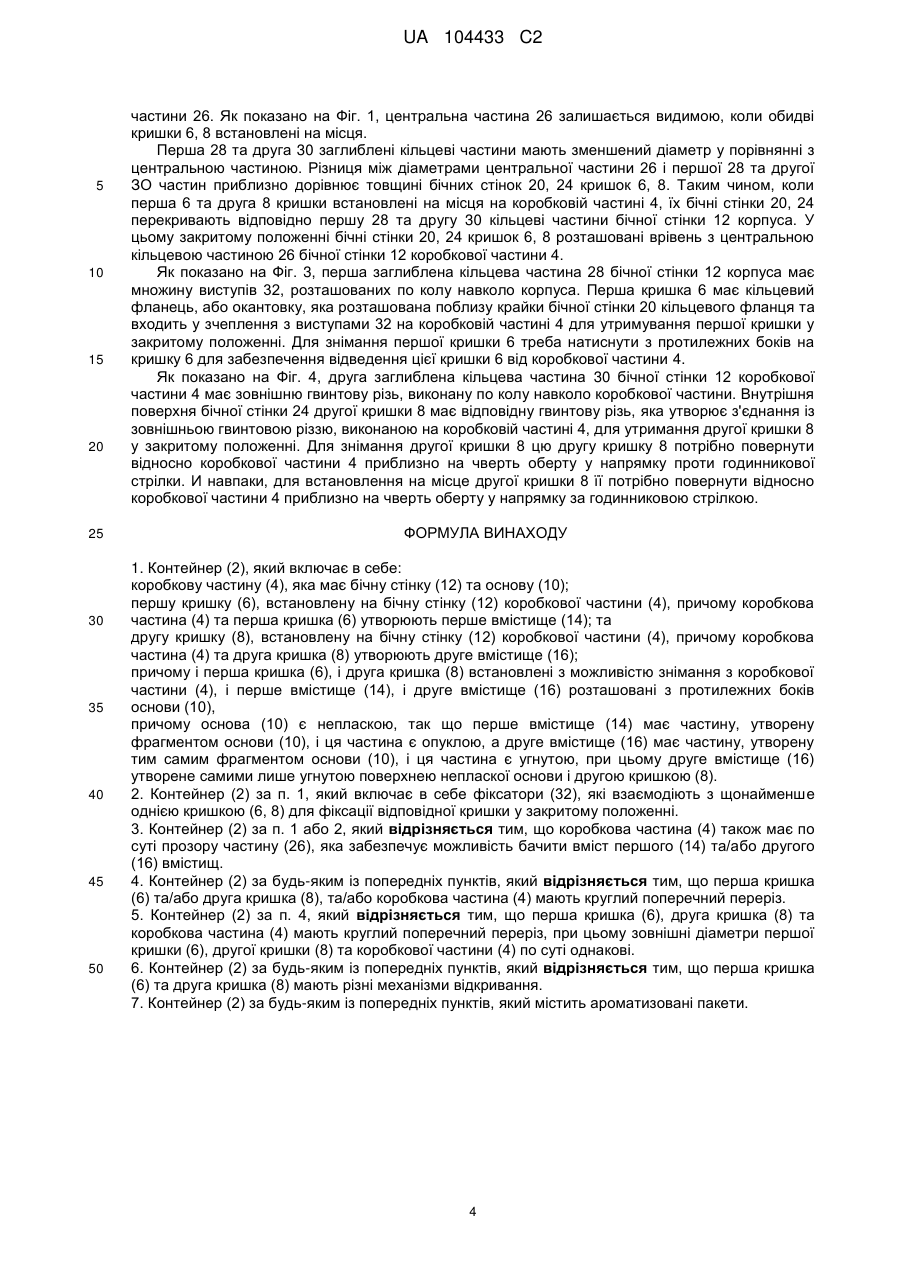

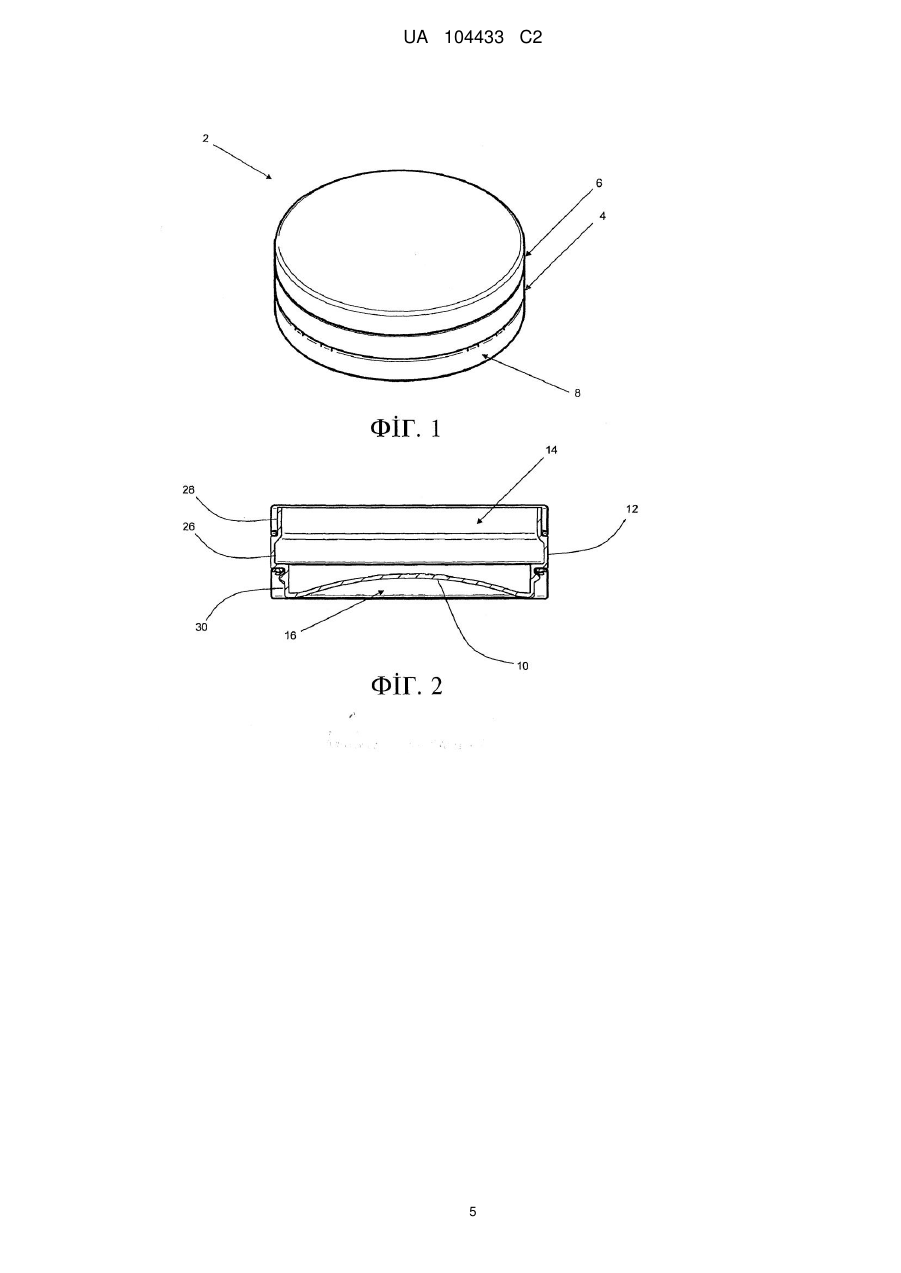

1. Контейнер (2), який включає в себе:

коробкову частину (4), яка має бічну стінку (12) та основу (10);

першу кришку (6), встановлену на бічну стінку (12) коробкової частини (4), причому коробкова частина (4) та перша кришка (6) утворюють перше вмістище (14); та

другу кришку (8), встановлену на бічну стінку (12) коробкової частини (4), причому коробкова частина (4) та друга кришка (8) утворюють друге вмістище (16);

причому і перша кришка (6), і друга кришка (8) встановлені з можливістю знімання з коробкової частини (4), і перше вмістище (14), і друге вмістище (16) розташовані з протилежних боків основи (10),

причому основа (10) є непласкою, так що перше вмістище (14) має частину, утворену фрагментом основи (10), і ця частина є опуклою, а друге вмістище (16) має частину, утворену тим самим фрагментом основи (10), і ця частина є угнутою, при цьому друге вмістище (16) утворене самими лише угнутою поверхнею непласкої основи і другою кришкою (8).

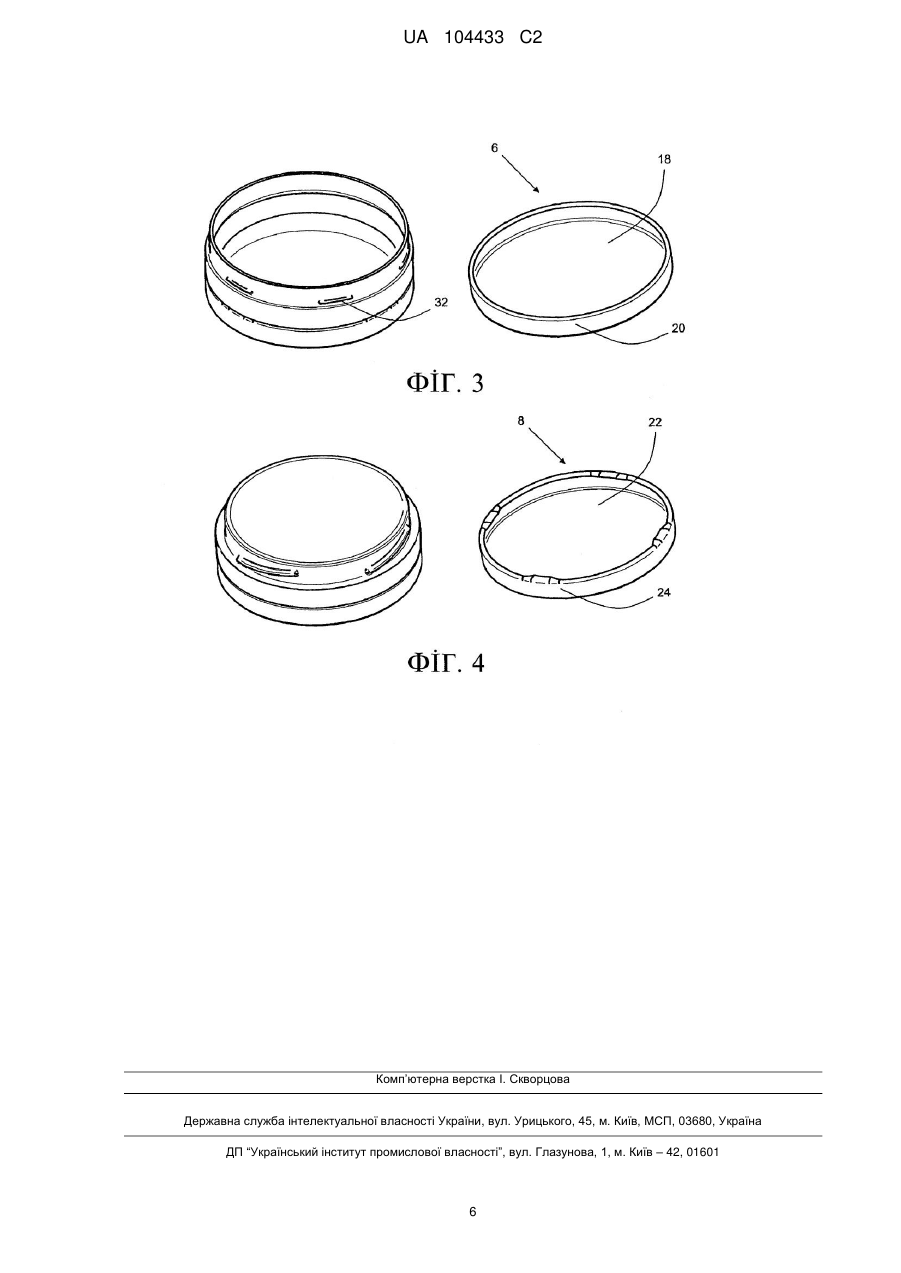

2. Контейнер (2) за п. 1, який включає в себе фіксатори (32), які взаємодіють з щонайменше однією кришкою (6, 8) для фіксації відповідної кришки у закритому положенні.

3. Контейнер (2) за п. 1 або 2, який відрізняється тим, що коробкова частина (4) також має по суті прозору частину (26), яка забезпечує можливість бачити вміст першого (14) та/або другого (16) вмістищ.

4. Контейнер (2) за будь-яким із попередніх пунктів, який відрізняється тим, що перша кришка (6) та/або друга кришка (8), та/або коробкова частина (4) мають круглий поперечний переріз.

5. Контейнер (2) за п. 4, який відрізняється тим, що перша кришка (6), друга кришка (8) та коробкова частина (4) мають круглий поперечний переріз, при цьому зовнішні діаметри першої кришки (6), другої кришки (8) та коробкової частини (4) по суті однакові.

6. Контейнер (2) за будь-яким із попередніх пунктів, який відрізняється тим, що перша кришка (6) та друга кришка (8) мають різні механізми відкривання.

7. Контейнер (2) за будь-яким із попередніх пунктів, який містить ароматизовані пакети.

Текст

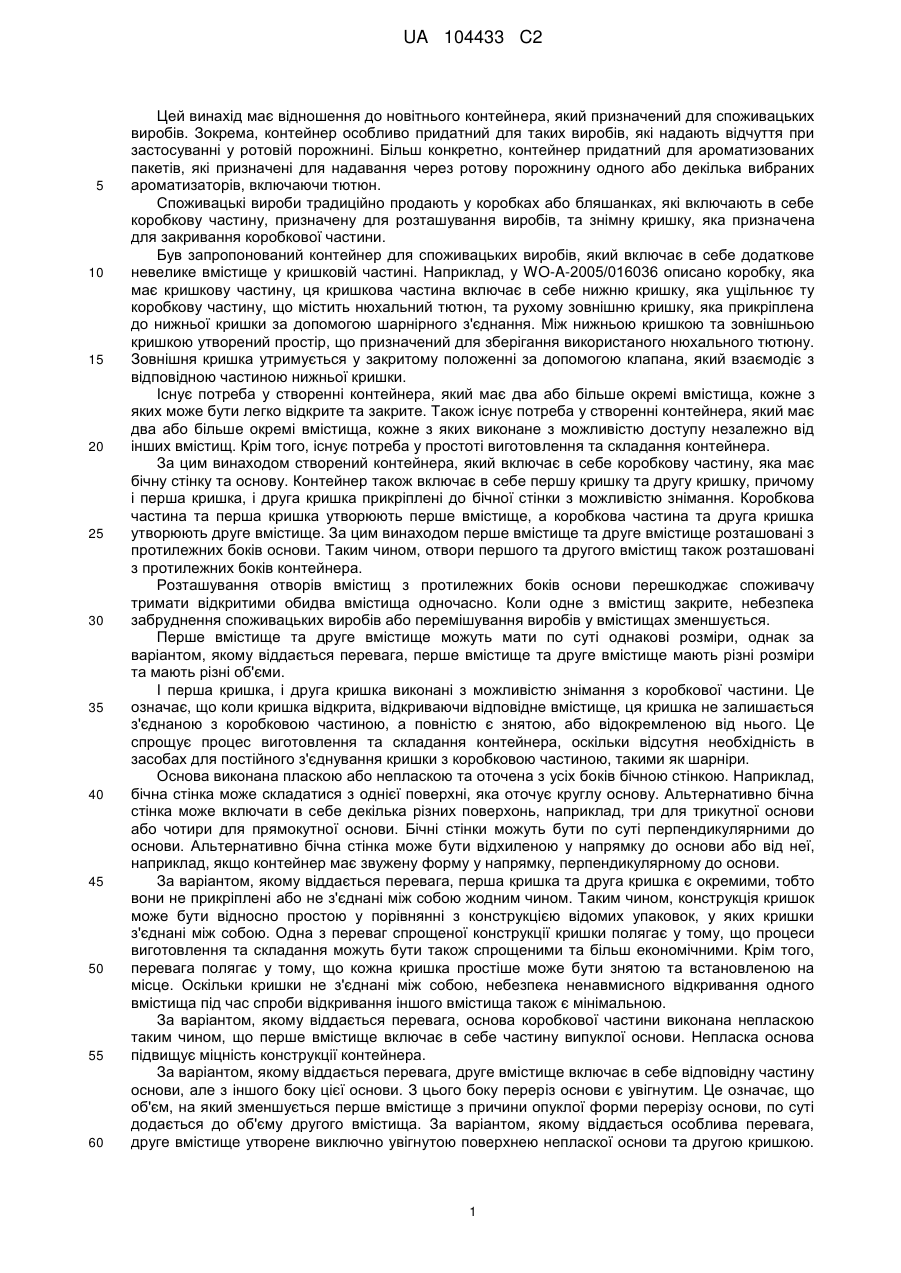

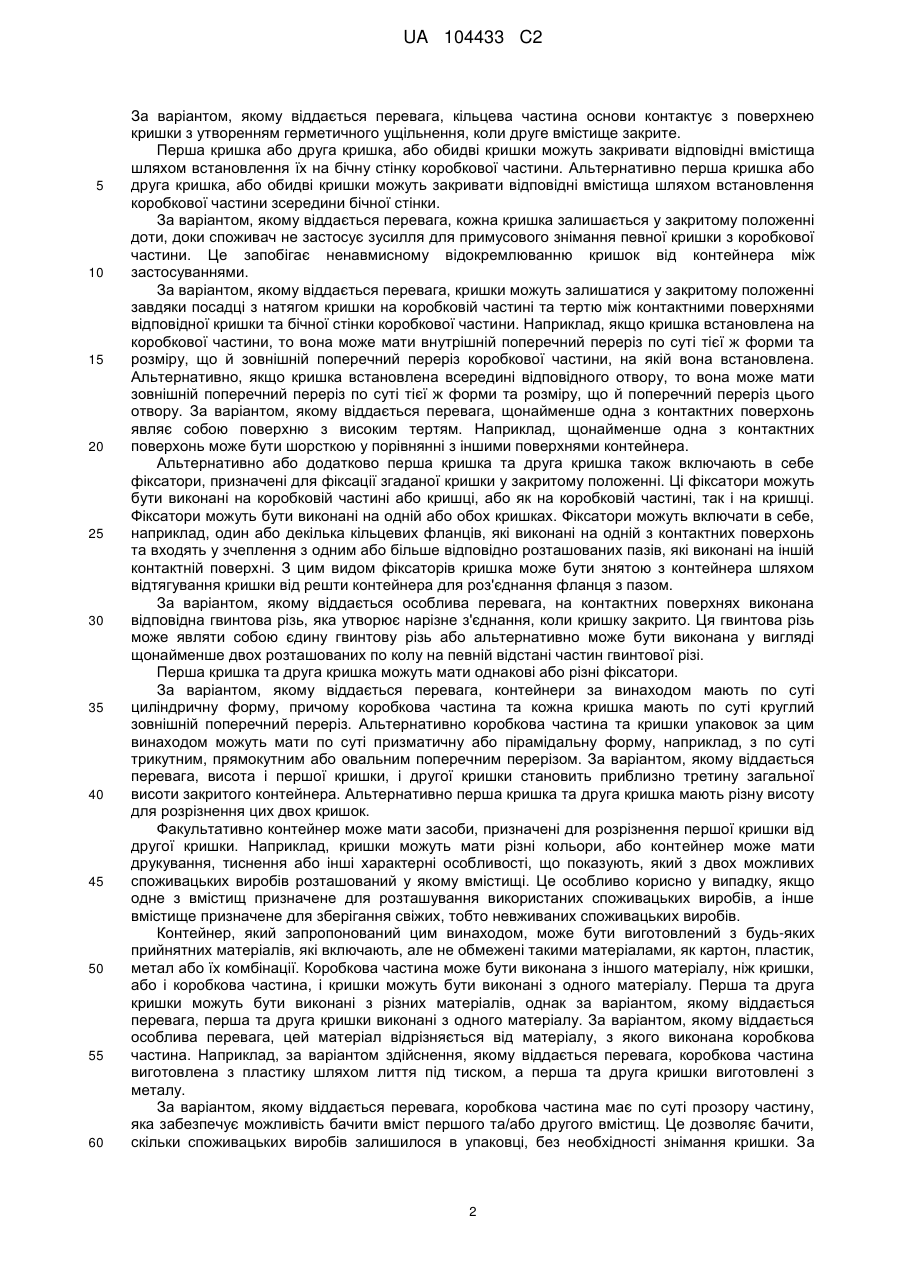

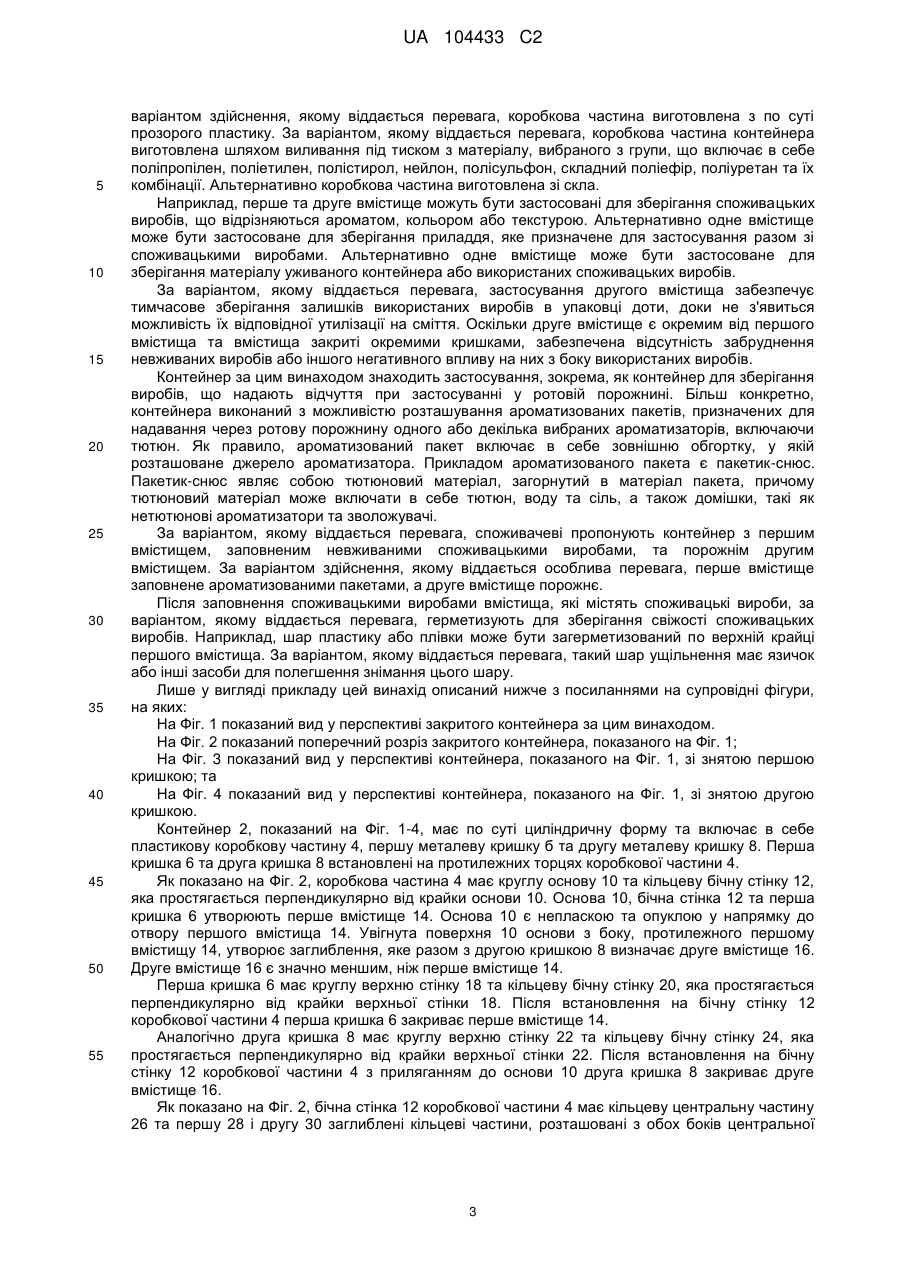

Реферат: Предметом цього винаходу є контейнер (2), що включає в себе: коробкову частину (4), яка має бічну стінку (12) та основу (10), й крім того контейнер включає в себе першу кришку (6) та другу кришку (8), причому і перша кришка (6), і друга кришка (8) прикріплені з можливістю знімання до бічної стінки (12), коробкова частина (4) та перша кришка (6) утворюють перше вмістище (14), коробкова частина (4) та друга кришка (8) утворюють друге вмістище (16), а перше вмістище (14) та друге вмістище (16) розташовані з протилежних боків основи (10). UA 104433 C2 (12) UA 104433 C2 UA 104433 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до новітнього контейнера, який призначений для споживацьких виробів. Зокрема, контейнер особливо придатний для таких виробів, які надають відчуття при застосуванні у ротовій порожнині. Більш конкретно, контейнер придатний для ароматизованих пакетів, які призначені для надавання через ротову порожнину одного або декілька вибраних ароматизаторів, включаючи тютюн. Споживацькі вироби традиційно продають у коробках або бляшанках, які включають в себе коробкову частину, призначену для розташування виробів, та знімну кришку, яка призначена для закривання коробкової частини. Був запропонований контейнер для споживацьких виробів, який включає в себе додаткове невелике вмістище у кришковій частині. Наприклад, у WO-A-2005/016036 описано коробку, яка має кришкову частину, ця кришкова частина включає в себе нижню кришку, яка ущільнює ту коробкову частину, що містить нюхальний тютюн, та рухому зовнішню кришку, яка прикріплена до нижньої кришки за допомогою шарнірного з'єднання. Між нижньою кришкою та зовнішньою кришкою утворений простір, що призначений для зберігання використаного нюхального тютюну. Зовнішня кришка утримується у закритому положенні за допомогою клапана, який взаємодіє з відповідною частиною нижньої кришки. Існує потреба у створенні контейнера, який має два або більше окремі вмістища, кожне з яких може бути легко відкрите та закрите. Також існує потреба у створенні контейнера, який має два або більше окремі вмістища, кожне з яких виконане з можливістю доступу незалежно від інших вмістищ. Крім того, існує потреба у простоті виготовлення та складання контейнера. За цим винаходом створений контейнера, який включає в себе коробкову частину, яка має бічну стінку та основу. Контейнер також включає в себе першу кришку та другу кришку, причому і перша кришка, і друга кришка прикріплені до бічної стінки з можливістю знімання. Коробкова частина та перша кришка утворюють перше вмістище, а коробкова частина та друга кришка утворюють друге вмістище. За цим винаходом перше вмістище та друге вмістище розташовані з протилежних боків основи. Таким чином, отвори першого та другого вмістищ також розташовані з протилежних боків контейнера. Розташування отворів вмістищ з протилежних боків основи перешкоджає споживачу тримати відкритими обидва вмістища одночасно. Коли одне з вмістищ закрите, небезпека забруднення споживацьких виробів або перемішування виробів у вмістищах зменшується. Перше вмістище та друге вмістище можуть мати по суті однакові розміри, однак за варіантом, якому віддається перевага, перше вмістище та друге вмістище мають різні розміри та мають різні об'єми. І перша кришка, і друга кришка виконані з можливістю знімання з коробкової частини. Це означає, що коли кришка відкрита, відкриваючи відповідне вмістище, ця кришка не залишається з'єднаною з коробковою частиною, а повністю є знятою, або відокремленою від нього. Це спрощує процес виготовлення та складання контейнера, оскільки відсутня необхідність в засобах для постійного з'єднування кришки з коробковою частиною, такими як шарніри. Основа виконана пласкою або непласкою та оточена з усіх боків бічною стінкою. Наприклад, бічна стінка може складатися з однієї поверхні, яка оточує круглу основу. Альтернативно бічна стінка може включати в себе декілька різних поверхонь, наприклад, три для трикутної основи або чотири для прямокутної основи. Бічні стінки можуть бути по суті перпендикулярними до основи. Альтернативно бічна стінка може бути відхиленою у напрямку до основи або від неї, наприклад, якщо контейнер має звужену форму у напрямку, перпендикулярному до основи. За варіантом, якому віддається перевага, перша кришка та друга кришка є окремими, тобто вони не прикріплені або не з'єднані між собою жодним чином. Таким чином, конструкція кришок може бути відносно простою у порівнянні з конструкцією відомих упаковок, у яких кришки з'єднані між собою. Одна з переваг спрощеної конструкції кришки полягає у тому, що процеси виготовлення та складання можуть бути також спрощеними та більш економічними. Крім того, перевага полягає у тому, що кожна кришка простіше може бути знятою та встановленою на місце. Оскільки кришки не з'єднані між собою, небезпека ненавмисного відкривання одного вмістища під час спроби відкривання іншого вмістища також є мінімальною. За варіантом, якому віддається перевага, основа коробкової частини виконана непласкою таким чином, що перше вмістище включає в себе частину випуклої основи. Непласка основа підвищує міцність конструкції контейнера. За варіантом, якому віддається перевага, друге вмістище включає в себе відповідну частину основи, але з іншого боку цієї основи. З цього боку переріз основи є увігнутим. Це означає, що об'єм, на який зменшується перше вмістище з причини опуклої форми перерізу основи, по суті додається до об'єму другого вмістища. За варіантом, якому віддається особлива перевага, друге вмістище утворене виключно увігнутою поверхнею непласкої основи та другою кришкою. 1 UA 104433 C2 5 10 15 20 25 30 35 40 45 50 55 60 За варіантом, якому віддається перевага, кільцева частина основи контактує з поверхнею кришки з утворенням герметичного ущільнення, коли друге вмістище закрите. Перша кришка або друга кришка, або обидві кришки можуть закривати відповідні вмістища шляхом встановлення їх на бічну стінку коробкової частини. Альтернативно перша кришка або друга кришка, або обидві кришки можуть закривати відповідні вмістища шляхом встановлення коробкової частини зсередини бічної стінки. За варіантом, якому віддається перевага, кожна кришка залишається у закритому положенні доти, доки споживач не застосує зусилля для примусового знімання певної кришки з коробкової частини. Це запобігає ненавмисному відокремлюванню кришок від контейнера між застосуваннями. За варіантом, якому віддається перевага, кришки можуть залишатися у закритому положенні завдяки посадці з натягом кришки на коробковій частині та тертю між контактними поверхнями відповідної кришки та бічної стінки коробкової частини. Наприклад, якщо кришка встановлена на коробкової частини, то вона може мати внутрішній поперечний переріз по суті тієї ж форми та розміру, що й зовнішній поперечний переріз коробкової частини, на якій вона встановлена. Альтернативно, якщо кришка встановлена всередині відповідного отвору, то вона може мати зовнішній поперечний переріз по суті тієї ж форми та розміру, що й поперечний переріз цього отвору. За варіантом, якому віддається перевага, щонайменше одна з контактних поверхонь являє собою поверхню з високим тертям. Наприклад, щонайменше одна з контактних поверхонь може бути шорсткою у порівнянні з іншими поверхнями контейнера. Альтернативно або додатково перша кришка та друга кришка також включають в себе фіксатори, призначені для фіксації згаданої кришки у закритому положенні. Ці фіксатори можуть бути виконані на коробковій частині або кришці, або як на коробковій частині, так і на кришці. Фіксатори можуть бути виконані на одній або обох кришках. Фіксатори можуть включати в себе, наприклад, один або декілька кільцевих фланців, які виконані на одній з контактних поверхонь та входять у зчеплення з одним або більше відповідно розташованих пазів, які виконані на іншій контактній поверхні. З цим видом фіксаторів кришка може бути знятою з контейнера шляхом відтягування кришки від решти контейнера для роз'єднання фланця з пазом. За варіантом, якому віддається особлива перевага, на контактних поверхнях виконана відповідна гвинтова різь, яка утворює нарізне з'єднання, коли кришку закрито. Ця гвинтова різь може являти собою єдину гвинтову різь або альтернативно може бути виконана у вигляді щонайменше двох розташованих по колу на певній відстані частин гвинтової різі. Перша кришка та друга кришка можуть мати однакові або різні фіксатори. За варіантом, якому віддається перевага, контейнери за винаходом мають по суті циліндричну форму, причому коробкова частина та кожна кришка мають по суті круглий зовнішній поперечний переріз. Альтернативно коробкова частина та кришки упаковок за цим винаходом можуть мати по суті призматичну або пірамідальну форму, наприклад, з по суті трикутним, прямокутним або овальним поперечним перерізом. За варіантом, якому віддається перевага, висота і першої кришки, і другої кришки становить приблизно третину загальної висоти закритого контейнера. Альтернативно перша кришка та друга кришка мають різну висоту для розрізнення цих двох кришок. Факультативно контейнер може мати засоби, призначені для розрізнення першої кришки від другої кришки. Наприклад, кришки можуть мати різні кольори, або контейнер може мати друкування, тиснення або інші характерні особливості, що показують, який з двох можливих споживацьких виробів розташований у якому вмістищі. Це особливо корисно у випадку, якщо одне з вмістищ призначене для розташування використаних споживацьких виробів, а інше вмістище призначене для зберігання свіжих, тобто невживаних споживацьких виробів. Контейнер, який запропонований цим винаходом, може бути виготовлений з будь-яких прийнятних матеріалів, які включають, але не обмежені такими матеріалами, як картон, пластик, метал або їх комбінації. Коробкова частина може бути виконана з іншого матеріалу, ніж кришки, або і коробкова частина, і кришки можуть бути виконані з одного матеріалу. Перша та друга кришки можуть бути виконані з різних матеріалів, однак за варіантом, якому віддається перевага, перша та друга кришки виконані з одного матеріалу. За варіантом, якому віддається особлива перевага, цей матеріал відрізняється від матеріалу, з якого виконана коробкова частина. Наприклад, за варіантом здійснення, якому віддається перевага, коробкова частина виготовлена з пластику шляхом лиття під тиском, а перша та друга кришки виготовлені з металу. За варіантом, якому віддається перевага, коробкова частина має по суті прозору частину, яка забезпечує можливість бачити вміст першого та/або другого вмістищ. Це дозволяє бачити, скільки споживацьких виробів залишилося в упаковці, без необхідності знімання кришки. За 2 UA 104433 C2 5 10 15 20 25 30 35 40 45 50 55 варіантом здійснення, якому віддається перевага, коробкова частина виготовлена з по суті прозорого пластику. За варіантом, якому віддається перевага, коробкова частина контейнера виготовлена шляхом виливання під тиском з матеріалу, вибраного з групи, що включає в себе поліпропілен, поліетилен, полістирол, нейлон, полісульфон, складний поліефір, поліуретан та їх комбінації. Альтернативно коробкова частина виготовлена зі скла. Наприклад, перше та друге вмістище можуть бути застосовані для зберігання споживацьких виробів, що відрізняються ароматом, кольором або текстурою. Альтернативно одне вмістище може бути застосоване для зберігання приладдя, яке призначене для застосування разом зі споживацькими виробами. Альтернативно одне вмістище може бути застосоване для зберігання матеріалу уживаного контейнера або використаних споживацьких виробів. За варіантом, якому віддається перевага, застосування другого вмістища забезпечує тимчасове зберігання залишків використаних виробів в упаковці доти, доки не з'явиться можливість їх відповідної утилізації на сміття. Оскільки друге вмістище є окремим від першого вмістища та вмістища закриті окремими кришками, забезпечена відсутність забруднення невживаних виробів або іншого негативного впливу на них з боку використаних виробів. Контейнер за цим винаходом знаходить застосування, зокрема, як контейнер для зберігання виробів, що надають відчуття при застосуванні у ротовій порожнині. Більш конкретно, контейнера виконаний з можливістю розташування ароматизованих пакетів, призначених для надавання через ротову порожнину одного або декілька вибраних ароматизаторів, включаючи тютюн. Як правило, ароматизований пакет включає в себе зовнішню обгортку, у якій розташоване джерело ароматизатора. Прикладом ароматизованого пакета є пакетик-снюс. Пакетик-снюс являє собою тютюновий матеріал, загорнутий в матеріал пакета, причому тютюновий матеріал може включати в себе тютюн, воду та сіль, а також домішки, такі як нетютюнові ароматизатори та зволожувачі. За варіантом, якому віддається перевага, споживачеві пропонують контейнер з першим вмістищем, заповненим невживаними споживацькими виробами, та порожнім другим вмістищем. За варіантом здійснення, якому віддається особлива перевага, перше вмістище заповнене ароматизованими пакетами, а друге вмістище порожнє. Після заповнення споживацькими виробами вмістища, які містять споживацькі вироби, за варіантом, якому віддається перевага, герметизують для зберігання свіжості споживацьких виробів. Наприклад, шар пластику або плівки може бути загерметизований по верхній крайці першого вмістища. За варіантом, якому віддається перевага, такий шар ущільнення має язичок або інші засоби для полегшення знімання цього шару. Лише у вигляді прикладу цей винахід описаний нижче з посиланнями на супровідні фігури, на яких: На Фіг. 1 показаний вид у перспективі закритого контейнера за цим винаходом. На Фіг. 2 показаний поперечний розріз закритого контейнера, показаного на Фіг. 1; На Фіг. 3 показаний вид у перспективі контейнера, показаного на Фіг. 1, зі знятою першою кришкою; та На Фіг. 4 показаний вид у перспективі контейнера, показаного на Фіг. 1, зі знятою другою кришкою. Контейнер 2, показаний на Фіг. 1-4, має по суті циліндричну форму та включає в себе пластикову коробкову частину 4, першу металеву кришку б та другу металеву кришку 8. Перша кришка 6 та друга кришка 8 встановлені на протилежних торцях коробкової частини 4. Як показано на Фіг. 2, коробкова частина 4 має круглу основу 10 та кільцеву бічну стінку 12, яка простягається перпендикулярно від крайки основи 10. Основа 10, бічна стінка 12 та перша кришка 6 утворюють перше вмістище 14. Основа 10 є непласкою та опуклою у напрямку до отвору першого вмістища 14. Увігнута поверхня 10 основи з боку, протилежного першому вмістищу 14, утворює заглиблення, яке разом з другою кришкою 8 визначає друге вмістище 16. Друге вмістище 16 є значно меншим, ніж перше вмістище 14. Перша кришка 6 має круглу верхню стінку 18 та кільцеву бічну стінку 20, яка простягається перпендикулярно від крайки верхньої стінки 18. Після встановлення на бічну стінку 12 коробкової частини 4 перша кришка 6 закриває перше вмістище 14. Аналогічно друга кришка 8 має круглу верхню стінку 22 та кільцеву бічну стінку 24, яка простягається перпендикулярно від крайки верхньої стінки 22. Після встановлення на бічну стінку 12 коробкової частини 4 з приляганням до основи 10 друга кришка 8 закриває друге вмістище 16. Як показано на Фіг. 2, бічна стінка 12 коробкової частини 4 має кільцеву центральну частину 26 та першу 28 і другу 30 заглиблені кільцеві частини, розташовані з обох боків центральної 3 UA 104433 C2 5 10 15 20 25 30 35 40 45 50 частини 26. Як показано на Фіг. 1, центральна частина 26 залишається видимою, коли обидві кришки 6, 8 встановлені на місця. Перша 28 та друга 30 заглиблені кільцеві частини мають зменшений діаметр у порівнянні з центральною частиною. Різниця між діаметрами центральної частини 26 і першої 28 та другої ЗО частин приблизно дорівнює товщині бічних стінок 20, 24 кришок 6, 8. Таким чином, коли перша 6 та друга 8 кришки встановлені на місця на коробковій частині 4, їх бічні стінки 20, 24 перекривають відповідно першу 28 та другу 30 кільцеві частини бічної стінки 12 корпуса. У цьому закритому положенні бічні стінки 20, 24 кришок 6, 8 розташовані врівень з центральною кільцевою частиною 26 бічної стінки 12 коробкової частини 4. Як показано на Фіг. 3, перша заглиблена кільцева частина 28 бічної стінки 12 корпуса має множину виступів 32, розташованих по колу навколо корпуса. Перша кришка 6 має кільцевий фланець, або окантовку, яка розташована поблизу крайки бічної стінки 20 кільцевого фланця та входить у зчеплення з виступами 32 на коробковій частині 4 для утримування першої кришки у закритому положенні. Для знімання першої кришки 6 треба натиснути з протилежних боків на кришку 6 для забезпечення відведення цієї кришки 6 від коробкової частини 4. Як показано на Фіг. 4, друга заглиблена кільцева частина 30 бічної стінки 12 коробкової частини 4 має зовнішню гвинтову різь, виконану по колу навколо коробкової частини. Внутрішня поверхня бічної стінки 24 другої кришки 8 має відповідну гвинтову різь, яка утворює з'єднання із зовнішньою гвинтовою різзю, виконаною на коробковій частині 4, для утримання другої кришки 8 у закритому положенні. Для знімання другої кришки 8 цю другу кришку 8 потрібно повернути відносно коробкової частини 4 приблизно на чверть оберту у напрямку проти годинникової стрілки. И навпаки, для встановлення на місце другої кришки 8 її потрібно повернути відносно коробкової частини 4 приблизно на чверть оберту у напрямку за годинниковою стрілкою. ФОРМУЛА ВИНАХОДУ 1. Контейнер (2), який включає в себе: коробкову частину (4), яка має бічну стінку (12) та основу (10); першу кришку (6), встановлену на бічну стінку (12) коробкової частини (4), причому коробкова частина (4) та перша кришка (6) утворюють перше вмістище (14); та другу кришку (8), встановлену на бічну стінку (12) коробкової частини (4), причому коробкова частина (4) та друга кришка (8) утворюють друге вмістище (16); причому і перша кришка (6), і друга кришка (8) встановлені з можливістю знімання з коробкової частини (4), і перше вмістище (14), і друге вмістище (16) розташовані з протилежних боків основи (10), причому основа (10) є непласкою, так що перше вмістище (14) має частину, утворену фрагментом основи (10), і ця частинає опуклою, а друге вмістище (16) має частину, утворену тим самим фрагментом основи (10), і ця частина є угнутою, при цьому друге вмістище (16) утворене самими лише угнутою поверхнею непласкої основи і другою кришкою (8). 2. Контейнер (2) за п. 1, який включає в себе фіксатори (32), які взаємодіють з щонайменше однією кришкою (6, 8) для фіксації відповідної кришки у закритому положенні. 3. Контейнер (2) за п. 1 або 2, який відрізняється тим, що коробкова частина (4) також має по суті прозору частину (26), яка забезпечує можливість бачити вміст першого (14) та/або другого (16) вмістищ. 4. Контейнер (2) за будь-яким із попередніх пунктів, який відрізняється тим, що перша кришка (6) та/або друга кришка (8), та/або коробкова частина (4) мають круглий поперечний переріз. 5. Контейнер (2) за п. 4, який відрізняється тим, що перша кришка (6), друга кришка (8) та коробкова частина (4) мають круглий поперечний переріз, при цьому зовнішні діаметри першої кришки (6), другої кришки (8) та коробкової частини (4) по суті однакові. 6. Контейнер (2) за будь-яким із попередніх пунктів, який відрізняється тим, що перша кришка (6) та друга кришка (8) мають різні механізми відкривання. 7. Контейнер (2) за будь-яким із попередніх пунктів, який містить ароматизовані пакети. 4 UA 104433 C2 5 UA 104433 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

Назва патенту англійською

Container with two opposing lids

Автори російською

Rasmussen, Jakob, Avall, Lukas

МПК / Мітки

МПК: B65D 81/32

Мітки: кришками, контейнер, розташованими, двома
