Теплоізолювальний контейнер для посудини з рідиною

Номер патенту: 86601

Опубліковано: 10.01.2014

Автор: Єремєєв Павло Анатолійович

Завантажити PDF файл.

Формула / Реферат

Теплоізолювальний контейнер для посудини з рідиною, що складається із циліндричного корпуса й кришки, що сполучається з ним, виконаних з пінопласту із зовнішньою оболонкою, який відрізняється тим, що корпус і кришка виконані із твердого пінопласту, наприклад пінополістиролу, а зовнішня оболонка корпуса й кришки виконана з термоусадочної плівки.

Текст

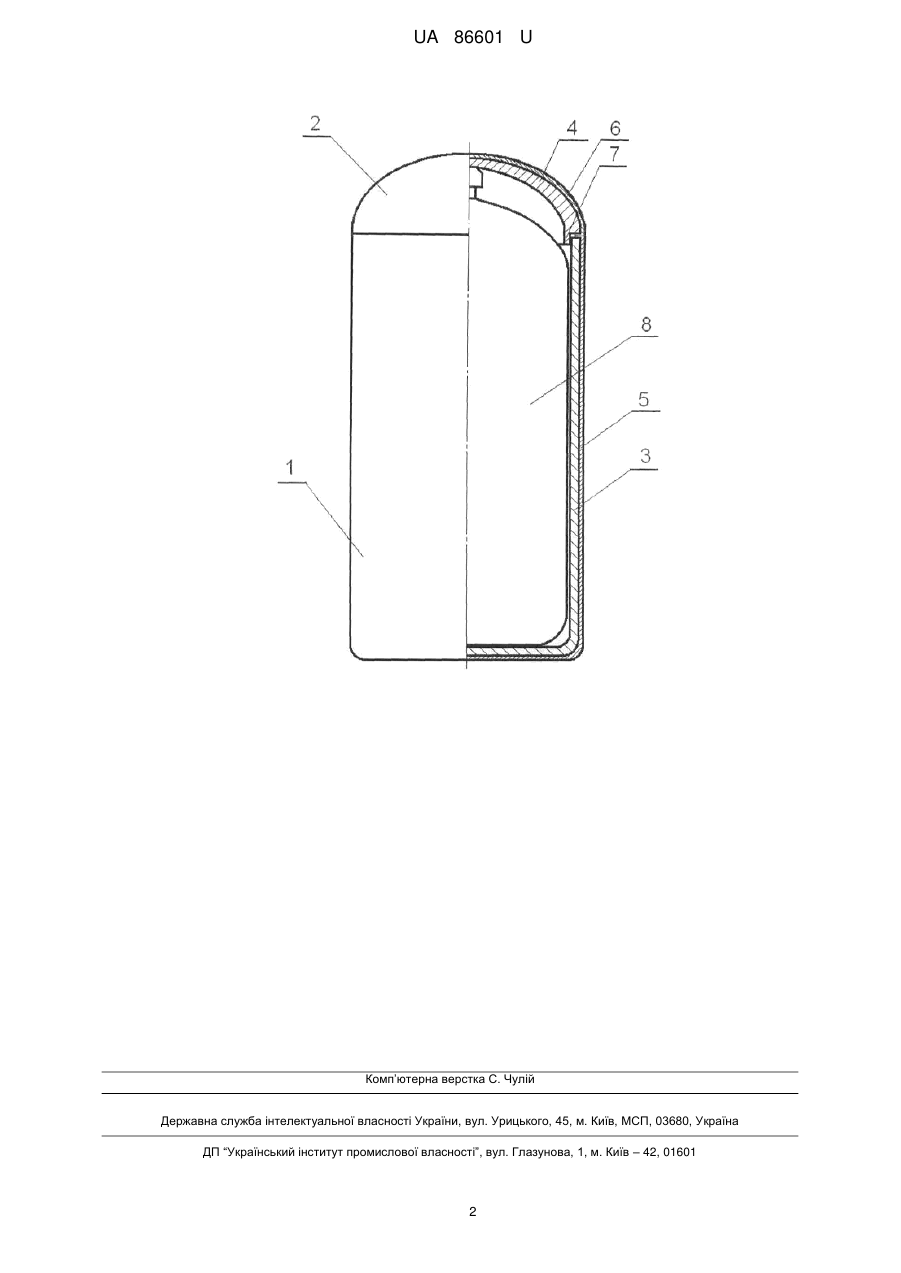

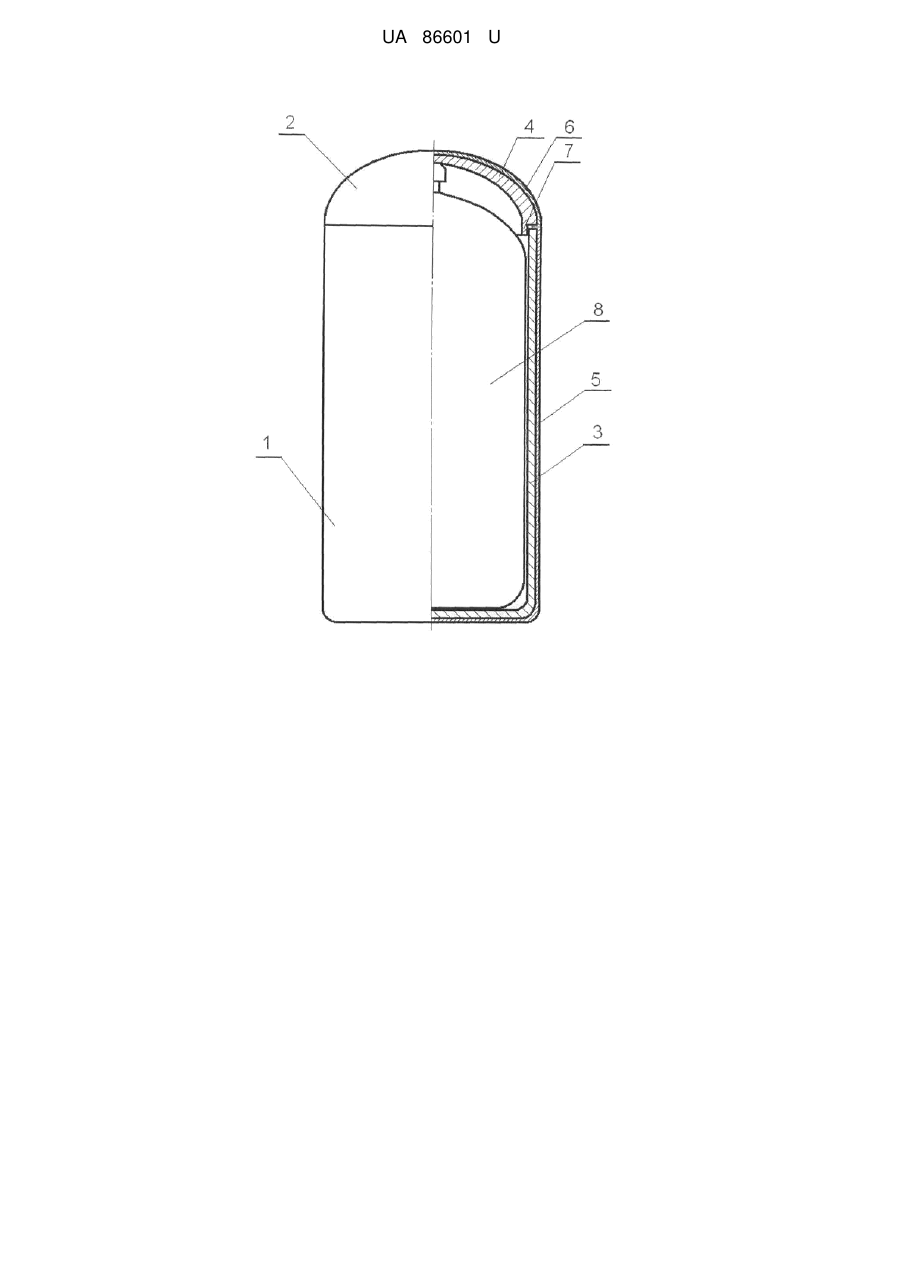

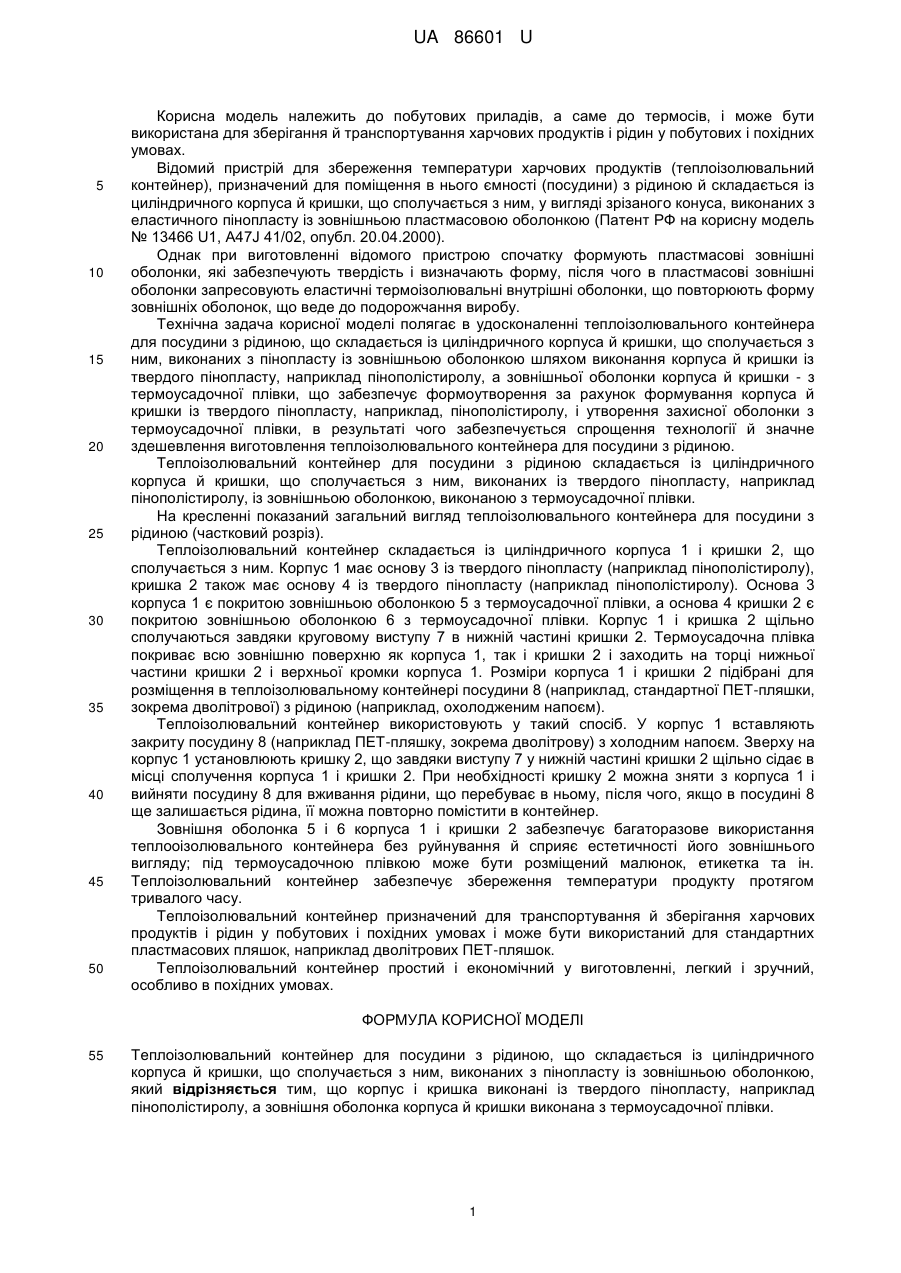

Реферат: UA 86601 U UA 86601 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до побутових приладів, а саме до термосів, і може бути використана для зберігання й транспортування харчових продуктів і рідин у побутових і похідних умовах. Відомий пристрій для збереження температури харчових продуктів (теплоізолювальний контейнер), призначений для поміщення в нього ємності (посудини) з рідиною й складається із циліндричного корпуса й кришки, що сполучається з ним, у вигляді зрізаного конуса, виконаних з еластичного пінопласту із зовнішньою пластмасовою оболонкою (Патент РФ на корисну модель № 13466 U1, A47J 41/02, опубл. 20.04.2000). Однак при виготовленні відомого пристрою спочатку формують пластмасові зовнішні оболонки, які забезпечують твердість і визначають форму, після чого в пластмасові зовнішні оболонки запресовують еластичні термоізолювальні внутрішні оболонки, що повторюють форму зовнішніх оболонок, що веде до подорожчання виробу. Технічна задача корисної моделі полягає в удосконаленні теплоізолювального контейнера для посудини з рідиною, що складається із циліндричного корпуса й кришки, що сполучається з ним, виконаних з пінопласту із зовнішньою оболонкою шляхом виконання корпуса й кришки із твердого пінопласту, наприклад пінополістиролу, а зовнішньої оболонки корпуса й кришки - з термоусадочної плівки, що забезпечує формоутворення за рахунок формування корпуса й кришки із твердого пінопласту, наприклад, пінополістиролу, і утворення захисної оболонки з термоусадочної плівки, в результаті чого забезпечується спрощення технології й значне здешевлення виготовлення теплоізолювального контейнера для посудини з рідиною. Теплоізолювальний контейнер для посудини з рідиною складається із циліндричного корпуса й кришки, що сполучається з ним, виконаних із твердого пінопласту, наприклад пінополістиролу, із зовнішньою оболонкою, виконаною з термоусадочної плівки. На кресленні показаний загальний вигляд теплоізолювального контейнера для посудини з рідиною (частковий розріз). Теплоізолювальний контейнер складається із циліндричного корпуса 1 і кришки 2, що сполучається з ним. Корпус 1 має основу 3 із твердого пінопласту (наприклад пінополістиролу), кришка 2 також має основу 4 із твердого пінопласту (наприклад пінополістиролу). Основа 3 корпуса 1 є покритою зовнішньою оболонкою 5 з термоусадочної плівки, а основа 4 кришки 2 є покритою зовнішньою оболонкою 6 з термоусадочної плівки. Корпус 1 і кришка 2 щільно сполучаються завдяки круговому виступу 7 в нижній частині кришки 2. Термоусадочна плівка покриває всю зовнішню поверхню як корпуса 1, так і кришки 2 і заходить на торці нижньої частини кришки 2 і верхньої кромки корпуса 1. Розміри корпуса 1 і кришки 2 підібрані для розміщення в теплоізолювальному контейнері посудини 8 (наприклад, стандартної ПЕТ-пляшки, зокрема дволітрової) з рідиною (наприклад, охолодженим напоєм). Теплоізолювальний контейнер використовують у такий спосіб. У корпус 1 вставляють закриту посудину 8 (наприклад ПЕТ-пляшку, зокрема дволітрову) з холодним напоєм. Зверху на корпус 1 установлюють кришку 2, що завдяки виступу 7 у нижній частині кришки 2 щільно сідає в місці сполучення корпуса 1 і кришки 2. При необхідності кришку 2 можна зняти з корпуса 1 і вийняти посудину 8 для вживання рідини, що перебуває в ньому, після чого, якщо в посудині 8 ще залишається рідина, її можна повторно помістити в контейнер. Зовнішня оболонка 5 і 6 корпуса 1 і кришки 2 забезпечує багаторазове використання теплооізолювального контейнера без руйнування й сприяє естетичності його зовнішнього вигляду; під термоусадочною плівкою може бути розміщений малюнок, етикетка та ін. Теплоізолювальний контейнер забезпечує збереження температури продукту протягом тривалого часу. Теплоізолювальний контейнер призначений для транспортування й зберігання харчових продуктів і рідин у побутових і похідних умовах і може бути використаний для стандартних пластмасових пляшок, наприклад дволітрових ПЕТ-пляшок. Теплоізолювальний контейнер простий і економічний у виготовленні, легкий і зручний, особливо в похідних умовах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Теплоізолювальний контейнер для посудини з рідиною, що складається із циліндричного корпуса й кришки, що сполучається з ним, виконаних з пінопласту із зовнішньою оболонкою, який відрізняється тим, що корпус і кришка виконані із твердого пінопласту, наприклад пінополістиролу, а зовнішня оболонка корпуса й кришки виконана з термоусадочної плівки. 1 UA 86601 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Yeremieiev Pavlo Anatoliiovych

Автори російською

Еремеев Павел Анатольевич

МПК / Мітки

МПК: A47J 41/00

Мітки: рідиною, контейнер, посудини, теплоізолювальний
