Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ла для мобільної суміщеної вимірювальної системи

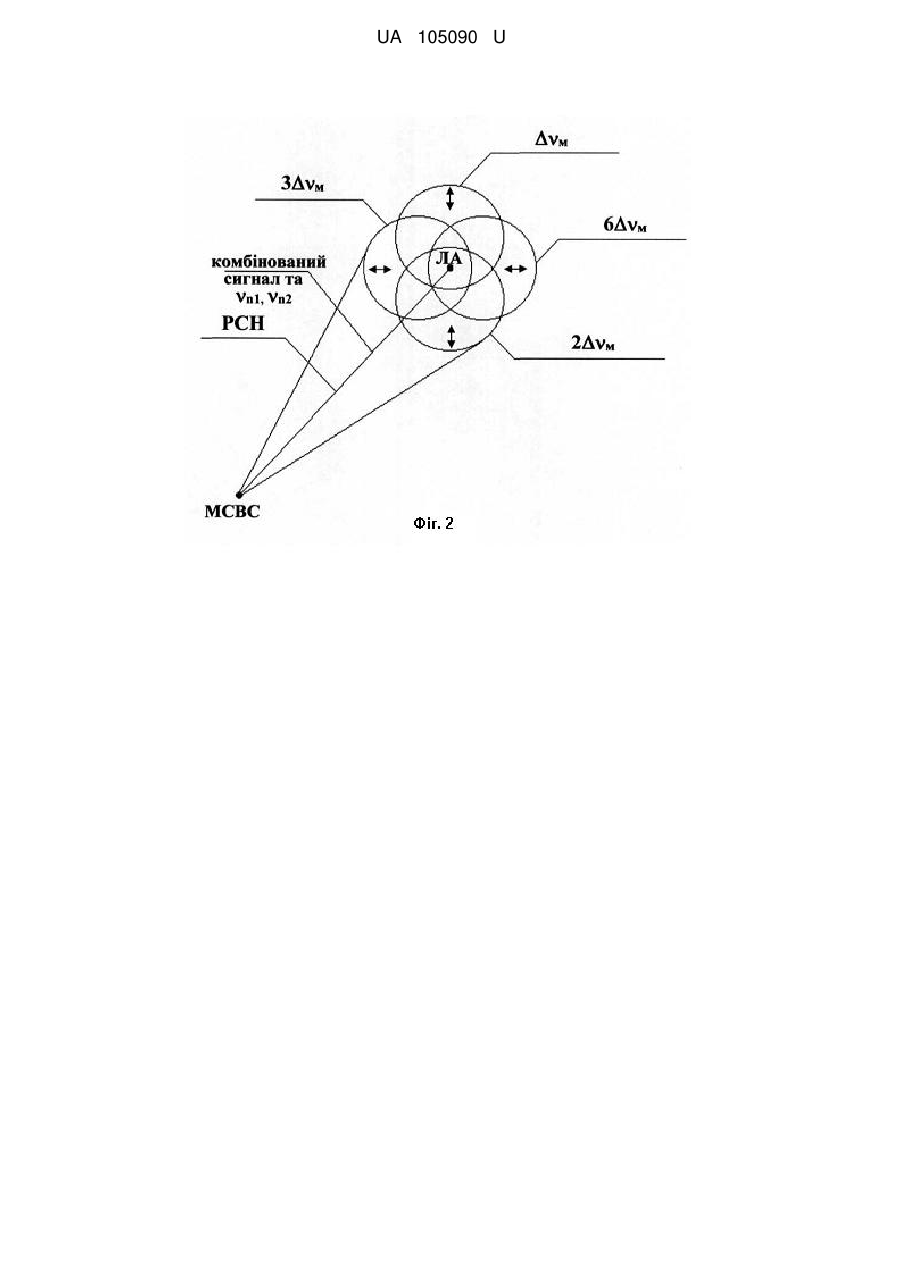

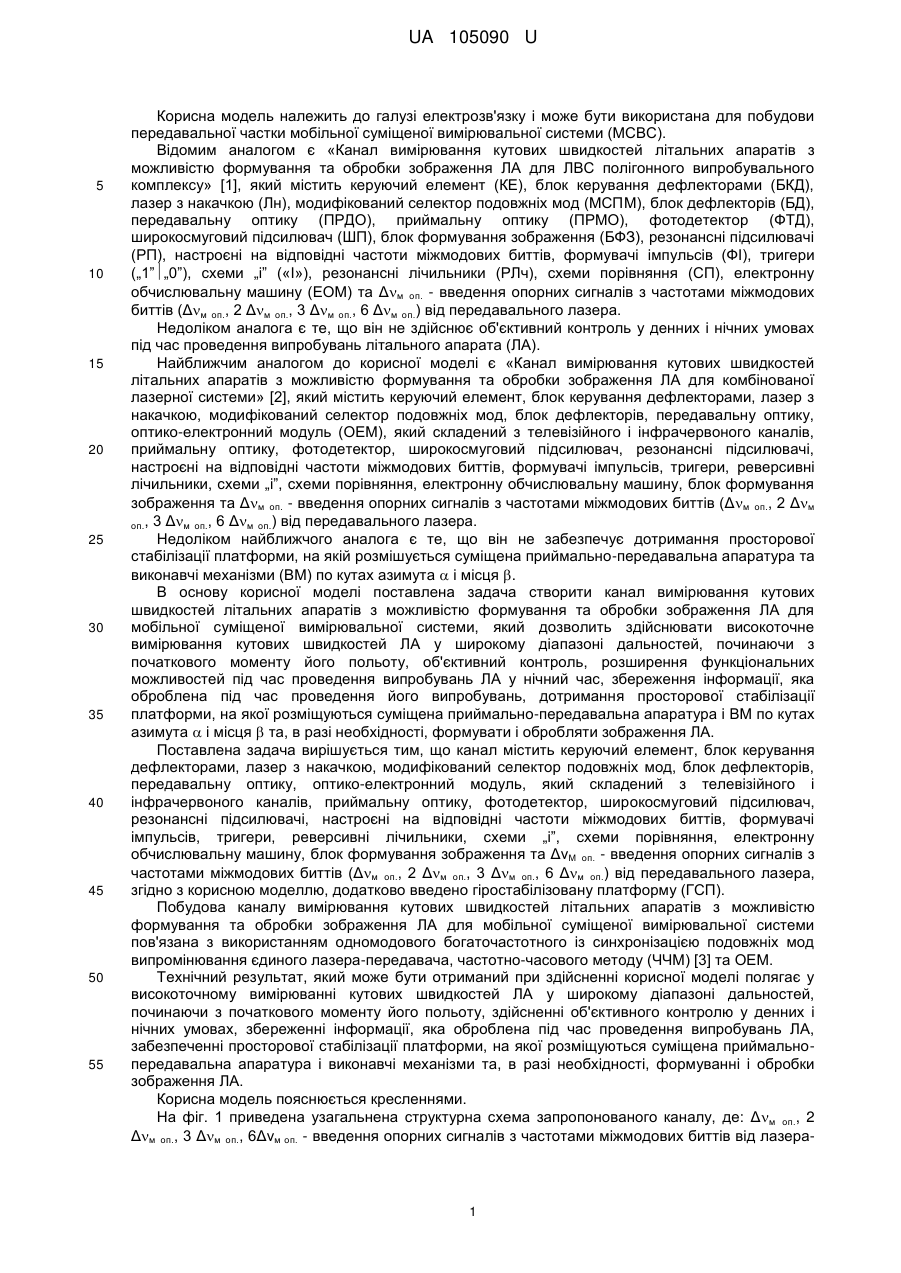

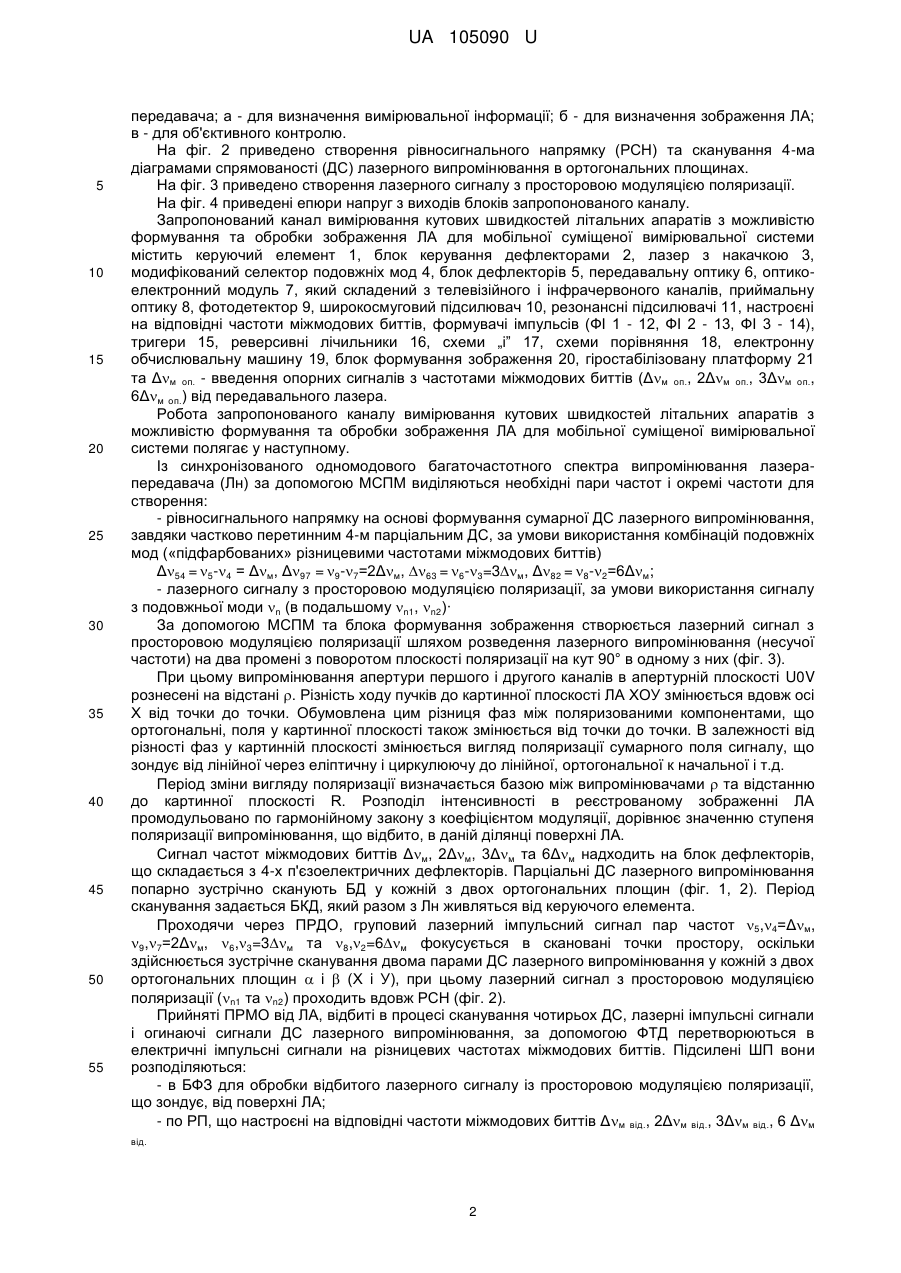

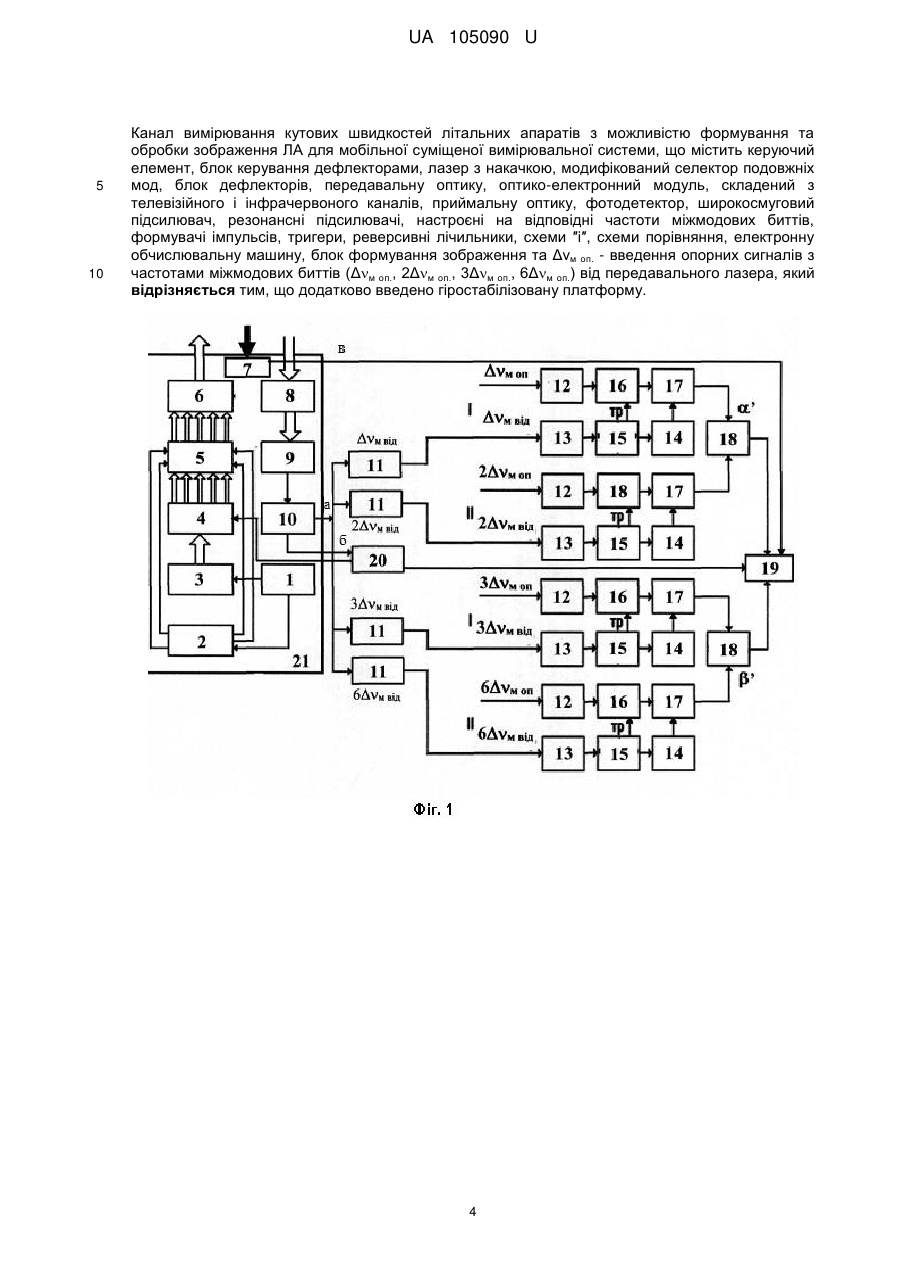

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для мобільної суміщеної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, оптико-електронний модуль. Оптико-електронний модуль складений з телевізійного і інфрачервоного каналів. Канал вимірювання кутових швидкостей літальних апаратів містить приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми ″і″, схеми порівняння, електронну обчислювальну машину, блок формування зображення та Δνм оп. - введення опорних сигналів з частотами міжмодових биттів (Δм оп., 2Δм оп., 3Δм оп., 6Δм оп.) від передавального лазера. Додатково введено гіростабілізовану платформу. UA 105090 U (12) UA 105090 U UA 105090 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної вимірювальної системи (МСВС). Відомим аналогом є «Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу» [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), модифікований селектор подовжніх мод (МСПМ), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), блок формування зображення (БФЗ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), тригери („1”„0”), схеми „і” («І»), резонансні лічильники (РЛч), схеми порівняння (СП), електронну обчислювальну машину (ЕОМ) та Δм оп. - введення опорних сигналів з частотами міжмодових биттів (Δм оп., 2 Δм оп., 3 Δм оп., 6 Δм оп.) від передавального лазера. Недоліком аналога є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань літального апарата (ЛА). Найближчим аналогом до корисної моделі є «Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи» [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми „і”, схеми порівняння, електронну обчислювальну машину, блок формування зображення та Δм оп. - введення опорних сигналів з частотами міжмодових биттів (Δм оп., 2 Δм оп., 3 Δм оп., 6 Δм оп.) від передавального лазера. Недоліком найближчого аналога є те, що він не забезпечує дотримання просторової стабілізації платформи, на якій розмішується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута  і місця . В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для мобільної суміщеної вимірювальної системи, який дозволить здійснювати високоточне вимірювання кутових швидкостей ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення його випробувань, дотримання просторової стабілізації платформи, на якої розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах азимута  і місця  та, в разі необхідності, формувати і обробляти зображення ЛА. Поставлена задача вирішується тим, що канал містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми „і”, схеми порівняння, електронну обчислювальну машину, блок формування зображення та ΔνΜ оп. - введення опорних сигналів з частотами міжмодових биттів (Δм оп., 2 Δм оп., 3 Δм оп., 6 Δм оп.) від передавального лазера, згідно з корисною моделлю, додатково введено гіростабілізовану платформу (ГСП). Побудова каналу вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для мобільної суміщеної вимірювальної системи пов'язана з використанням одномодового богаточастотного із синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у високоточному вимірюванні кутових швидкостей ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА, забезпеченні просторової стабілізації платформи, на якої розміщуються суміщена приймальнопередавальна апаратура і виконавчі механізми та, в разі необхідності, формуванні і обробки зображення ЛА. Корисна модель пояснюється кресленнями. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: Δм оп., 2 Δм оп., 3 Δм оп., 6Δνм оп. - введення опорних сигналів з частотами міжмодових биттів від лазера 1 UA 105090 U 5 10 15 20 25 30 35 40 45 50 55 передавача; а - для визначення вимірювальної інформації; б - для визначення зображення ЛА; в - для об'єктивного контролю. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 3 приведено створення лазерного сигналу з просторовою модуляцією поляризації. На фіг. 4 приведені епюри напруг з виходів блоків запропонованого каналу. Запропонований канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для мобільної суміщеної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, модифікований селектор подовжніх мод 4, блок дефлекторів 5, передавальну оптику 6, оптикоелектронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, резонансні підсилювачі 11, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ 1 - 12, ФІ 2 - 13, ФІ 3 - 14), тригери 15, реверсивні лічильники 16, схеми „і” 17, схеми порівняння 18, електронну обчислювальну машину 19, блок формування зображення 20, гіростабілізовану платформу 21 та Δм оп. - введення опорних сигналів з частотами міжмодових биттів (Δм оп., 2Δм оп., 3Δм оп., 6Δм оп.) від передавального лазера. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для мобільної суміщеної вимірювальної системи полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою МСПМ виділяються необхідні пари частот і окремі частоти для створення: - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки частково перетинним 4-м парціальним ДС, за умови використання комбінацій подовжніх мод («підфарбованих» різницевими частотами міжмодових биттів) Δ54 = 5-4 = Δм, Δ97 = 9-7=2Δм, 63 = 6-3=3м, Δ82 = 8-2=6Δм; - лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з подовжньої моди n (в подальшому n1, n2)· За допомогою МСПМ та блока формування зображення створюється лазерний сигнал з просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (несучої частоти) на два промені з поворотом плоскості поляризації на кут 90° в одному з них (фіг. 3). При цьому випромінювання апертури першого і другого каналів в апертурній плоскості U0V рознесені на відстані . Різність ходу пучків до картинної плоскості ЛА ХОУ змінюється вдовж осі X від точки до точки. Обумовлена цим різниця фаз між поляризованими компонентами, що ортогональні, поля у картинної плоскості також змінюється від точки до точки. В залежності від різності фаз у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної к начальної і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами  та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. Сигнал частот міжмодових биттів Δм, 2Δм, 3Δм та 6Δм надходить на блок дефлекторів, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,4=Δм, 9,7=2Δм, 6,3=3м та 8,2=6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  (X і У), при цьому лазерний сигнал з просторовою модуляцією поляризації (n1 та n2) проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання, за допомогою ФТД перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: - в БФЗ для обробки відбитого лазерного сигналу із просторовою модуляцією поляризації, що зондує, від поверхні ЛА; - по РП, що настроєні на відповідні частоти міжмодових биттів Δм від., 2Δм від., 3Δм від., 6 Δм від. 2 UA 105090 U При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 і РП 2 (РП Δм від. і РП 2Δм формують сигнал кутової швидкості ', а РП 3 і РП 4 (РП Δм від. і РП 6 Δм від.) - по кутовій швидкості '. При відбитті лазерного сигналу з просторовою модуляцією поляризації, що зондує, від поверхні ЛА змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо, яка відображається у ЕОМ. Тому у БФЗ здійснюється поляризаційна обробка поля, що приймається. Формування сигналу прискорення ' полягає у наступному (фіг. 1). Виділені імпульси ФІ 1 першої І лінії від опорної частоти Δм оп. надходять на реверсивний лічильник (РЛч 1) (фіг. 4). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів Δм від., змінюється по закону руху ДС лазерного випромінювання, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер «1» та запускає його першим імпульсом. Надхідний першим, імпульс від тригера відкриває РЛч для рахування імпульсів від ФІ 1 на схему «І» та для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотний рахунок надхідних через нього імпульсів. Надходячи на тригер, третій імпульс і наступні імпульси здійснюють дію таким же чином, як перший. Другий імпульс не надходить на схему «І», а третій імпульс надходить, як і перший на ФІ 3, схему «І», пропускає різницеве число на схему порівняння і т.д. Таким чином, в РЛч записується число імпульсів, порівняно різності подовженого та покороченого півперіоду сканування (руху ДС). Півперіод сканування подовжується тоді, коли швидкість руху ЛА співпадає зі швидкістю руху ДС лазерного випромінювання, а коли не співпадає - покорочується (фіг. 4). Формування сигналу кутової швидкості ' відбувається таким же чином, як і для кутової швидкості ' (фіг. 1). Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якій розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута  і місця . Формування сумарної ДС лазерного випромінювання, створення РСН та каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектра випромінювання одномодового багаточастотного лазера-передавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерело інформації 1. Патент на корисну модель №75331, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для ЛВС полігонного випробувального комплексу. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № U201206419; заяв. 28.05.2012; опубл. 26.11.2012; Бюл. № 22. - 6 с. 2. Патент на корисну модель №95927, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для комбінованої лазерної системи. /О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - № и201408421; заяв. 24.07.2014; опубл. 12.01.2015; Бюл. № 1. - 6 с. 3. Патент на корисну модель №55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В.Коломійцев - № и201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. від.) 5 10 15 20 25 30 35 40 45 50 55 60 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 3 UA 105090 U 5 10 Канал вимірювання кутових швидкостей літальних апаратів з можливістю формування та обробки зображення ЛА для мобільної суміщеної вимірювальної системи, що містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, оптико-електронний модуль, складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери, реверсивні лічильники, схеми ″і″, схеми порівняння, електронну обчислювальну машину, блок формування зображення та Δνм оп. - введення опорних сигналів з частотами міжмодових биттів (Δм оп., 2Δм оп., 3Δм оп., 6Δм оп.) від передавального лазера, який відрізняється тим, що додатково введено гіростабілізовану платформу. 4 UA 105090 U 5 UA 105090 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
