Запонка

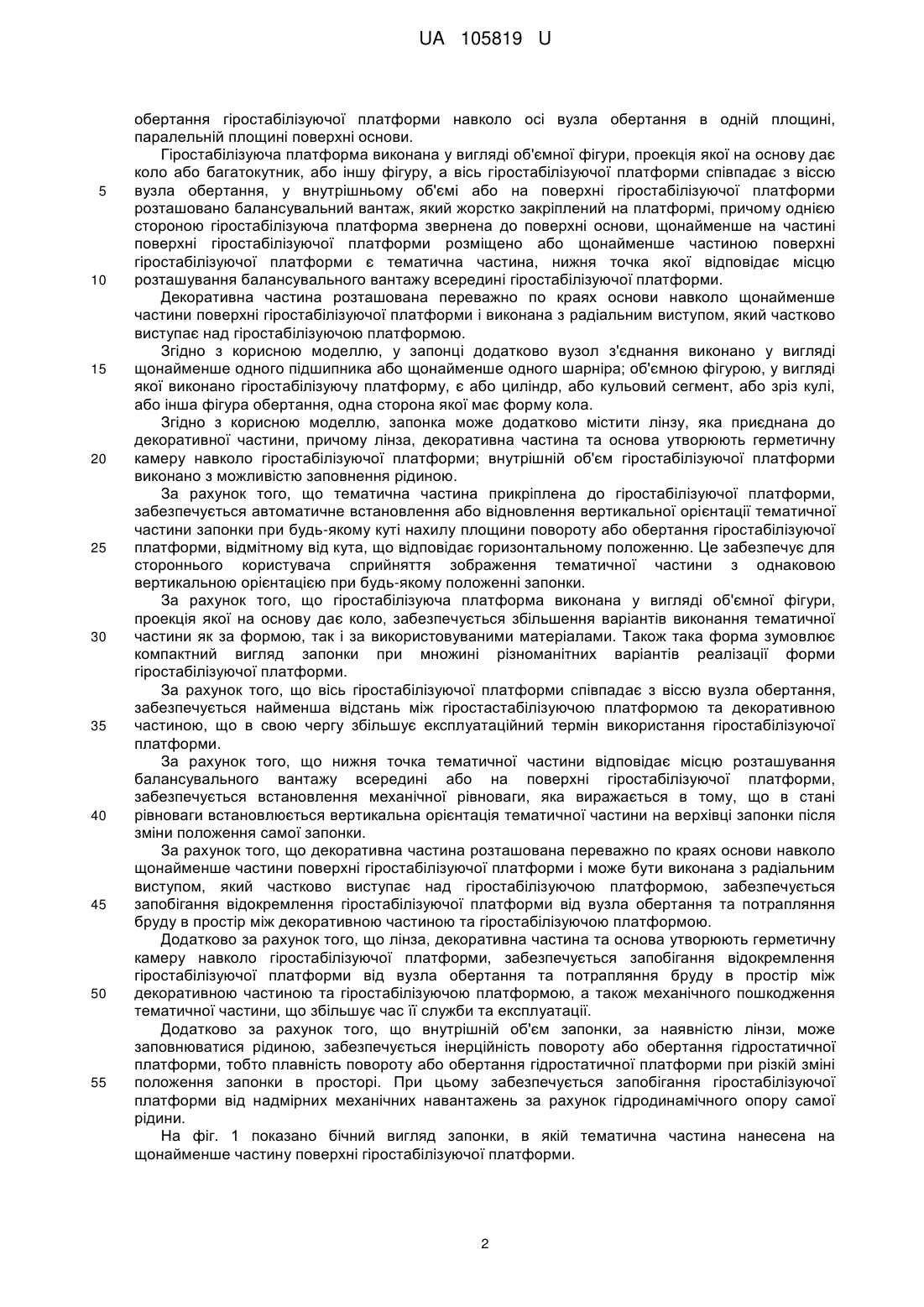

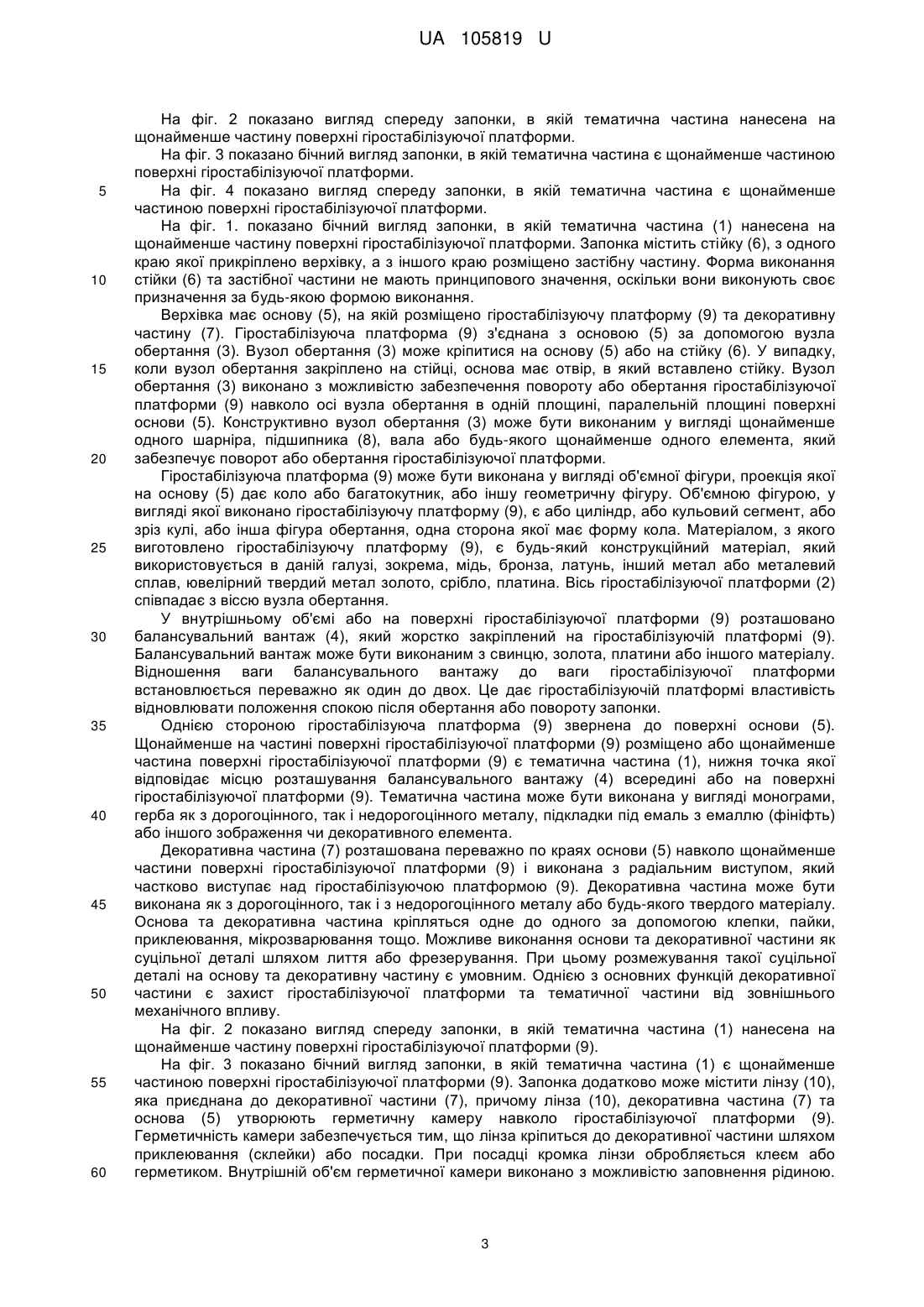

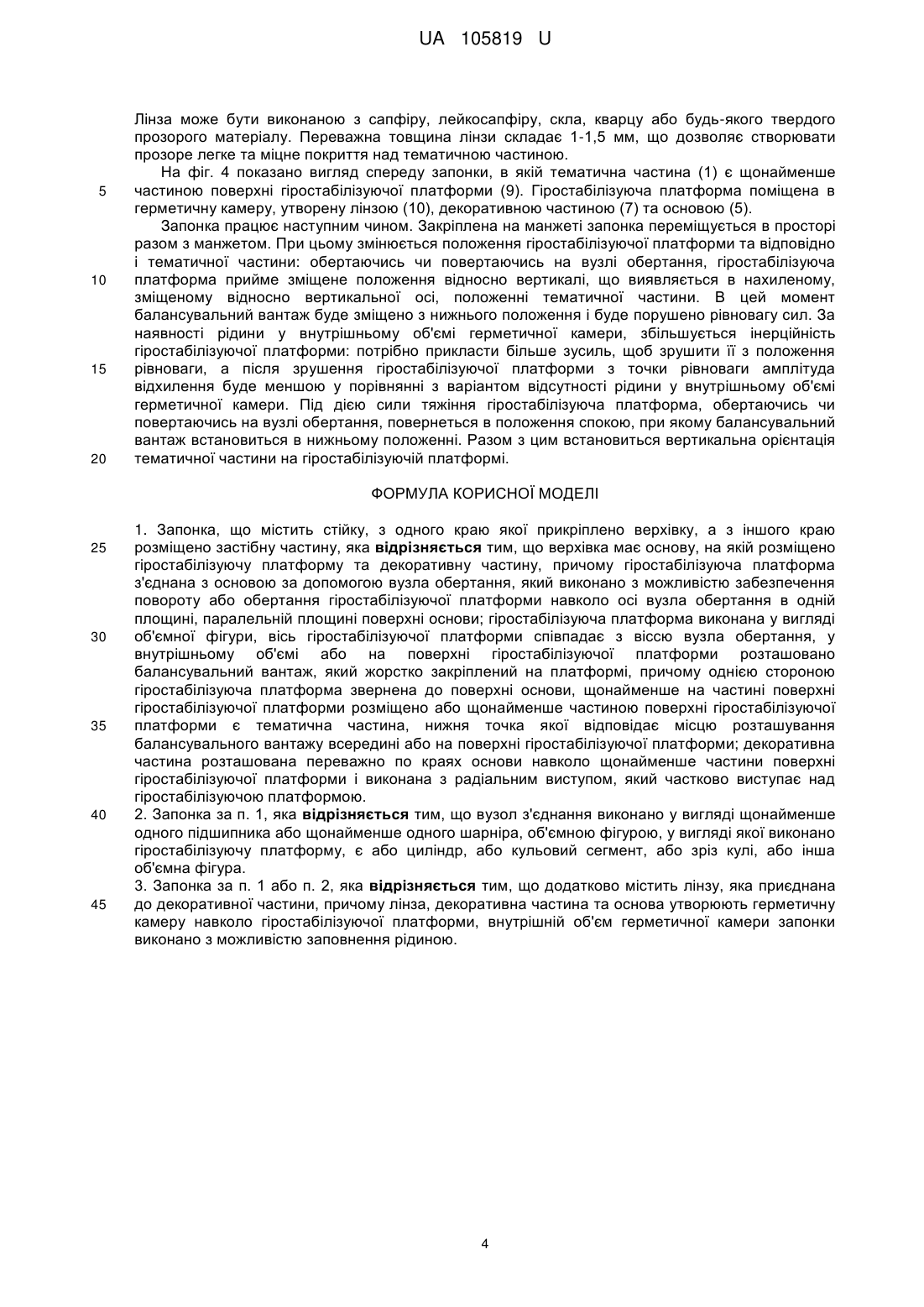

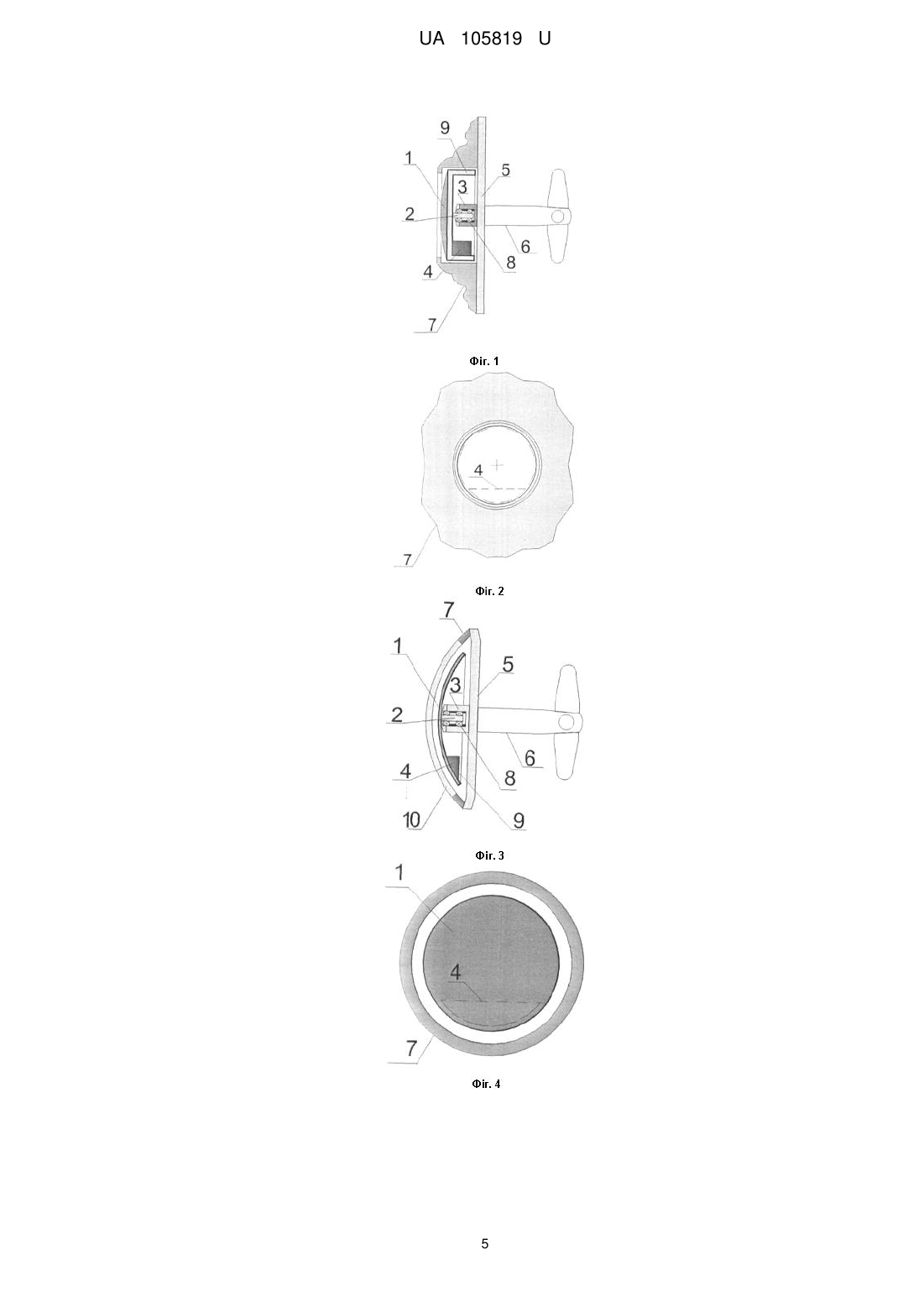

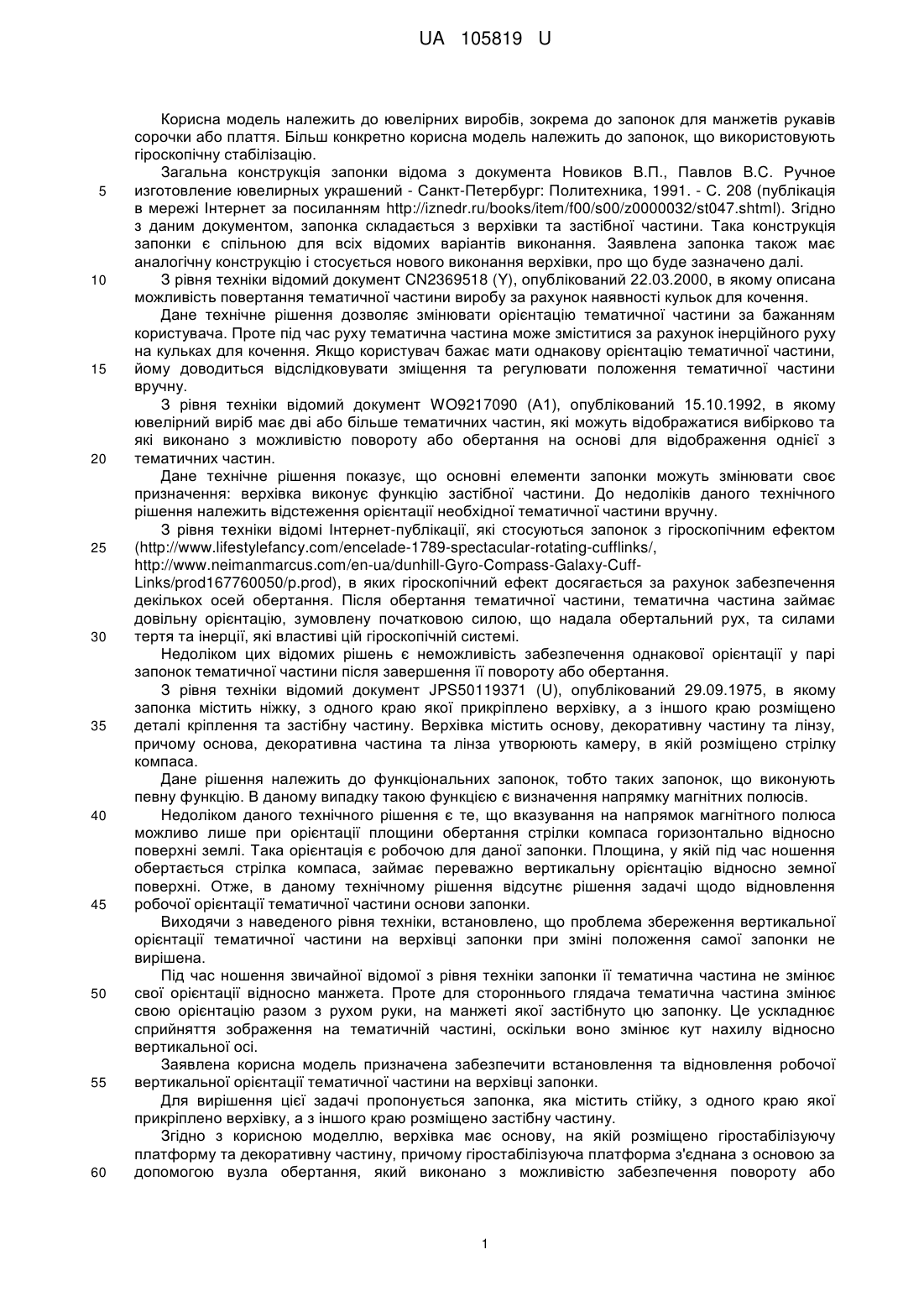

Реферат: Запонка містить стійку, з одного краю якої прикріплено верхівку, а з іншого краю розміщено застібну частину. Верхівка має основу, на якій розміщено гіростабілізуючу платформу у вигляді об'ємної фігури та декоративну частину. Гіростабілізуюча платформа з'єднана з основою за допомогою вузла обертання, який виконано з можливістю забезпечення повороту або обертання гіростабілізуючої платформи навколо осі вузла обертання в одній площині, паралельній площині поверхні основи. Вісь гіростабілізуючої платформи співпадає з віссю вузла обертання. У внутрішньому об'ємі або на поверхні гіростабілізуючої платформи розташовано балансувальний вантаж, який жорстко закріплений на платформі, причому однією стороною гіростабілізуюча платформа звернена до поверхні основи. Щонайменше на частині поверхні гіростабілізуючої платформи розміщено або щонайменше частиною поверхні гіростабілізуючої платформи є тематична частина, нижня точка якої відповідає місцю розташування балансувального вантажу всередині або на поверхні гіростабілізуючої платформи. Декоративна частина розташована переважно по краях основи навколо щонайменше частини поверхні гіростабілізуючої платформи і виконана з радіальним виступом, який частково виступає над гіростабілізуючою платформою. UA 105819 U (54) ЗАПОНКА UA 105819 U UA 105819 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ювелірних виробів, зокрема до запонок для манжетів рукавів сорочки або плаття. Більш конкретно корисна модель належить до запонок, що використовують гіроскопічну стабілізацію. Загальна конструкція запонки відома з документа Новиков В.П., Павлов B.C. Ручное изготовление ювелирных украшений - Санкт-Петербург: Политехника, 1991. - С. 208 (публікація в мережі Інтернет за посиланням http://iznedr.ru/books/item/f00/s00/z0000032/st047.shtml). Згідно з даним документом, запонка складається з верхівки та застібної частини. Така конструкція запонки є спільною для всіх відомих варіантів виконання. Заявлена запонка також має аналогічну конструкцію і стосується нового виконання верхівки, про що буде зазначено далі. З рівня техніки відомий документ CN2369518 (Y), опублікований 22.03.2000, в якому описана можливість повертання тематичної частини виробу за рахунок наявності кульок для кочення. Дане технічне рішення дозволяє змінювати орієнтацію тематичної частини за бажанням користувача. Проте під час руху тематична частина може зміститися за рахунок інерційного руху на кульках для кочення. Якщо користувач бажає мати однакову орієнтацію тематичної частини, йому доводиться відслідковувати зміщення та регулювати положення тематичної частини вручну. З рівня техніки відомий документ WO9217090 (А1), опублікований 15.10.1992, в якому ювелірний виріб має дві або більше тематичних частин, які можуть відображатися вибірково та які виконано з можливістю повороту або обертання на основі для відображення однієї з тематичних частин. Дане технічне рішення показує, що основні елементи запонки можуть змінювати своє призначення: верхівка виконує функцію застібної частини. До недоліків даного технічного рішення належить відстеження орієнтації необхідної тематичної частини вручну. З рівня техніки відомі Інтернет-публікації, які стосуються запонок з гіроскопічним ефектом (http://www.lifestylefancy.com/encelade-1789-spectacular-rotating-cufflinks/, http://www.neimanmarcus.com/en-ua/dunhill-Gyro-Compass-Galaxy-CuffLinks/prod167760050/p.prod), в яких гіроскопічний ефект досягається за рахунок забезпечення декількох осей обертання. Після обертання тематичної частини, тематична частина займає довільну орієнтацію, зумовлену початковою силою, що надала обертальний рух, та силами тертя та інерції, які властиві цій гіроскопічній системі. Недоліком цих відомих рішень є неможливість забезпечення однакової орієнтації у парі запонок тематичної частини після завершення її повороту або обертання. З рівня техніки відомий документ JPS50119371 (U), опублікований 29.09.1975, в якому запонка містить ніжку, з одного краю якої прикріплено верхівку, а з іншого краю розміщено деталі кріплення та застібну частину. Верхівка містить основу, декоративну частину та лінзу, причому основа, декоративна частина та лінза утворюють камеру, в якій розміщено стрілку компаса. Дане рішення належить до функціональних запонок, тобто таких запонок, що виконують певну функцію. В даному випадку такою функцією є визначення напрямку магнітних полюсів. Недоліком даного технічного рішення є те, що вказування на напрямок магнітного полюса можливо лише при орієнтації площини обертання стрілки компаса горизонтально відносно поверхні землі. Така орієнтація є робочою для даної запонки. Площина, у якій під час ношення обертається стрілка компаса, займає переважно вертикальну орієнтацію відносно земної поверхні. Отже, в даному технічному рішення відсутнє рішення задачі щодо відновлення робочої орієнтації тематичної частини основи запонки. Виходячи з наведеного рівня техніки, встановлено, що проблема збереження вертикальної орієнтації тематичної частини на верхівці запонки при зміні положення самої запонки не вирішена. Під час ношення звичайної відомої з рівня техніки запонки її тематична частина не змінює свої орієнтації відносно манжета. Проте для стороннього глядача тематична частина змінює свою орієнтацію разом з рухом руки, на манжеті якої застібнуто цю запонку. Це ускладнює сприйняття зображення на тематичній частині, оскільки воно змінює кут нахилу відносно вертикальної осі. Заявлена корисна модель призначена забезпечити встановлення та відновлення робочої вертикальної орієнтації тематичної частини на верхівці запонки. Для вирішення цієї задачі пропонується запонка, яка містить стійку, з одного краю якої прикріплено верхівку, а з іншого краю розміщено застібну частину. Згідно з корисною моделлю, верхівка має основу, на якій розміщено гіростабілізуючу платформу та декоративну частину, причому гіростабілізуюча платформа з'єднана з основою за допомогою вузла обертання, який виконано з можливістю забезпечення повороту або 1 UA 105819 U 5 10 15 20 25 30 35 40 45 50 55 обертання гіростабілізуючої платформи навколо осі вузла обертання в одній площині, паралельній площині поверхні основи. Гіростабілізуюча платформа виконана у вигляді об'ємної фігури, проекція якої на основу дає коло або багатокутник, або іншу фігуру, а вісь гіростабілізуючої платформи співпадає з віссю вузла обертання, у внутрішньому об'ємі або на поверхні гіростабілізуючої платформи розташовано балансувальний вантаж, який жорстко закріплений на платформі, причому однією стороною гіростабілізуюча платформа звернена до поверхні основи, щонайменше на частині поверхні гіростабілізуючої платформи розміщено або щонайменше частиною поверхні гіростабілізуючої платформи є тематична частина, нижня точка якої відповідає місцю розташування балансувального вантажу всередині гіростабілізуючої платформи. Декоративна частина розташована переважно по краях основи навколо щонайменше частини поверхні гіростабілізуючої платформи і виконана з радіальним виступом, який частково виступає над гіростабілізуючою платформою. Згідно з корисною моделлю, у запонці додатково вузол з'єднання виконано у вигляді щонайменше одного підшипника або щонайменше одного шарніра; об'ємною фігурою, у вигляді якої виконано гіростабілізуючу платформу, є або циліндр, або кульовий сегмент, або зріз кулі, або інша фігура обертання, одна сторона якої має форму кола. Згідно з корисною моделлю, запонка може додатково містити лінзу, яка приєднана до декоративної частини, причому лінза, декоративна частина та основа утворюють герметичну камеру навколо гіростабілізуючої платформи; внутрішній об'єм гіростабілізуючої платформи виконано з можливістю заповнення рідиною. За рахунок того, що тематична частина прикріплена до гіростабілізуючої платформи, забезпечується автоматичне встановлення або відновлення вертикальної орієнтації тематичної частини запонки при будь-якому куті нахилу площини повороту або обертання гіростабілізуючої платформи, відмітному від кута, що відповідає горизонтальному положенню. Це забезпечує для стороннього користувача сприйняття зображення тематичної частини з однаковою вертикальною орієнтацією при будь-якому положенні запонки. За рахунок того, що гіростабілізуюча платформа виконана у вигляді об'ємної фігури, проекція якої на основу дає коло, забезпечується збільшення варіантів виконання тематичної частини як за формою, так і за використовуваними матеріалами. Також така форма зумовлює компактний вигляд запонки при множині різноманітних варіантів реалізації форми гіростабілізуючої платформи. За рахунок того, що вісь гіростабілізуючої платформи співпадає з віссю вузла обертання, забезпечується найменша відстань між гіростастабілізуючою платформою та декоративною частиною, що в свою чергу збільшує експлуатаційний термін використання гіростабілізуючої платформи. За рахунок того, що нижня точка тематичної частини відповідає місцю розташування балансувального вантажу всередині або на поверхні гіростабілізуючої платформи, забезпечується встановлення механічної рівноваги, яка виражається в тому, що в стані рівноваги встановлюється вертикальна орієнтація тематичної частини на верхівці запонки після зміни положення самої запонки. За рахунок того, що декоративна частина розташована переважно по краях основи навколо щонайменше частини поверхні гіростабілізуючої платформи і може бути виконана з радіальним виступом, який частково виступає над гіростабілізуючою платформою, забезпечується запобігання відокремлення гіростабілізуючої платформи від вузла обертання та потрапляння бруду в простір між декоративною частиною та гіростабілізуючою платформою. Додатково за рахунок того, що лінза, декоративна частина та основа утворюють герметичну камеру навколо гіростабілізуючої платформи, забезпечується запобігання відокремлення гіростабілізуючої платформи від вузла обертання та потрапляння бруду в простір між декоративною частиною та гіростабілізуючою платформою, а також механічного пошкодження тематичної частини, що збільшує час її служби та експлуатації. Додатково за рахунок того, що внутрішній об'єм запонки, за наявністю лінзи, може заповнюватися рідиною, забезпечується інерційність повороту або обертання гідростатичної платформи, тобто плавність повороту або обертання гідростатичної платформи при різкій зміні положення запонки в просторі. При цьому забезпечується запобігання гіростабілізуючої платформи від надмірних механічних навантажень за рахунок гідродинамічного опору самої рідини. На фіг. 1 показано бічний вигляд запонки, в якій тематична частина нанесена на щонайменше частину поверхні гіростабілізуючої платформи. 2 UA 105819 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 2 показано вигляд спереду запонки, в якій тематична частина нанесена на щонайменше частину поверхні гіростабілізуючої платформи. На фіг. 3 показано бічний вигляд запонки, в якій тематична частина є щонайменше частиною поверхні гіростабілізуючої платформи. На фіг. 4 показано вигляд спереду запонки, в якій тематична частина є щонайменше частиною поверхні гіростабілізуючої платформи. На фіг. 1. показано бічний вигляд запонки, в якій тематична частина (1) нанесена на щонайменше частину поверхні гіростабілізуючої платформи. Запонка містить стійку (6), з одного краю якої прикріплено верхівку, а з іншого краю розміщено застібну частину. Форма виконання стійки (6) та застібної частини не мають принципового значення, оскільки вони виконують своє призначення за будь-якою формою виконання. Верхівка має основу (5), на якій розміщено гіростабілізуючу платформу (9) та декоративну частину (7). Гіростабілізуюча платформа (9) з'єднана з основою (5) за допомогою вузла обертання (3). Вузол обертання (3) може кріпитися на основу (5) або на стійку (6). У випадку, коли вузол обертання закріплено на стійці, основа має отвір, в який вставлено стійку. Вузол обертання (3) виконано з можливістю забезпечення повороту або обертання гіростабілізуючої платформи (9) навколо осі вузла обертання в одній площині, паралельній площині поверхні основи (5). Конструктивно вузол обертання (3) може бути виконаним у вигляді щонайменше одного шарніра, підшипника (8), вала або будь-якого щонайменше одного елемента, який забезпечує поворот або обертання гіростабілізуючої платформи. Гіростабілізуюча платформа (9) може бути виконана у вигляді об'ємної фігури, проекція якої на основу (5) дає коло або багатокутник, або іншу геометричну фігуру. Об'ємною фігурою, у вигляді якої виконано гіростабілізуючу платформу (9), є або циліндр, або кульовий сегмент, або зріз кулі, або інша фігура обертання, одна сторона якої має форму кола. Матеріалом, з якого виготовлено гіростабілізуючу платформу (9), є будь-який конструкційний матеріал, який використовується в даній галузі, зокрема, мідь, бронза, латунь, інший метал або металевий сплав, ювелірний твердий метал золото, срібло, платина. Вісь гіростабілізуючої платформи (2) співпадає з віссю вузла обертання. У внутрішньому об'ємі або на поверхні гіростабілізуючої платформи (9) розташовано балансувальний вантаж (4), який жорстко закріплений на гіростабілізуючій платформі (9). Балансувальний вантаж може бути виконаним з свинцю, золота, платини або іншого матеріалу. Відношення ваги балансувального вантажу до ваги гіростабілізуючої платформи встановлюється переважно як один до двох. Це дає гіростабілізуючій платформі властивість відновлювати положення спокою після обертання або повороту запонки. Однією стороною гіростабілізуюча платформа (9) звернена до поверхні основи (5). Щонайменше на частиніповерхні гіростабілізуючої платформи (9) розміщено або щонайменше частина поверхні гіростабілізуючої платформи (9) є тематична частина (1), нижня точка якої відповідає місцю розташування балансувального вантажу (4) всередині або на поверхні гіростабілізуючої платформи (9). Тематична частина може бути виконана у вигляді монограми, герба як з дорогоцінного, так і недорогоцінного металу, підкладки під емаль з емаллю (фініфть) або іншого зображення чи декоративного елемента. Декоративна частина (7) розташована переважно по краях основи (5) навколо щонайменше частини поверхні гіростабілізуючої платформи (9) і виконана з радіальним виступом, який частково виступає над гіростабілізуючою платформою (9). Декоративна частина може бути виконана як з дорогоцінного, так і з недорогоцінного металу або будь-якого твердого матеріалу. Основа та декоративна частина кріпляться одне до одного за допомогою клепки, пайки, приклеювання, мікрозварювання тощо. Можливе виконання основи та декоративної частини як суцільної деталі шляхом лиття або фрезерування. При цьому розмежування такої суцільної деталі на основу та декоративну частину є умовним. Однією з основних функцій декоративної частини є захист гіростабілізуючої платформи та тематичної частини від зовнішнього механічного впливу. На фіг. 2 показано вигляд спереду запонки, в якій тематична частина (1) нанесена на щонайменше частину поверхні гіростабілізуючої платформи (9). На фіг. 3 показано бічний вигляд запонки, в якій тематична частина (1) є щонайменше частиною поверхні гіростабілізуючої платформи (9). Запонка додатково може містити лінзу (10), яка приєднана до декоративної частини (7), причому лінза (10), декоративна частина (7) та основа (5) утворюють герметичну камеру навколо гіростабілізуючої платформи (9). Герметичність камери забезпечується тим, що лінза кріпиться до декоративної частини шляхом приклеювання (склейки) або посадки. При посадці кромка лінзи обробляється клеєм або герметиком. Внутрішній об'єм герметичної камери виконано з можливістю заповнення рідиною. 3 UA 105819 U 5 10 15 20 Лінза може бути виконаною з сапфіру, лейкосапфіру, скла, кварцу або будь-якого твердого прозорого матеріалу. Переважна товщина лінзи складає 1-1,5 мм, що дозволяє створювати прозоре легке та міцне покриття над тематичною частиною. На фіг. 4 показано вигляд спереду запонки, в якій тематична частина (1) є щонайменше частиною поверхні гіростабілізуючої платформи (9). Гіростабілізуюча платформа поміщена в герметичну камеру, утворену лінзою (10), декоративною частиною (7) та основою (5). Запонка працює наступним чином. Закріплена на манжеті запонка переміщується в просторі разом з манжетом. При цьому змінюється положення гіростабілізуючої платформи та відповідно і тематичної частини: обертаючись чи повертаючись на вузлі обертання, гіростабілізуюча платформа прийме зміщене положення відносно вертикалі, що виявляється в нахиленому, зміщеному відносно вертикальної осі, положенні тематичної частини. В цей момент балансувальний вантаж буде зміщено з нижнього положення і буде порушено рівновагу сил. За наявності рідини у внутрішньому об'ємі герметичної камери, збільшується інерційність гіростабілізуючої платформи: потрібно прикласти більше зусиль, щоб зрушити її з положення рівноваги, а після зрушення гіростабілізуючої платформи з точки рівноваги амплітуда відхилення буде меншою у порівнянні з варіантом відсутності рідини у внутрішньому об'ємі герметичної камери. Під дією сили тяжіння гіростабілізуюча платформа, обертаючись чи повертаючись на вузлі обертання, повернеться в положення спокою, при якому балансувальний вантаж встановиться в нижньому положенні. Разом з цим встановиться вертикальна орієнтація тематичної частини на гіростабілізуючій платформі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Запонка, що містить стійку, з одного краю якої прикріплено верхівку, а з іншого краю розміщено застібну частину, яка відрізняється тим, що верхівка має основу, на якій розміщено гіростабілізуючу платформу та декоративну частину, причому гіростабілізуюча платформа з'єднана з основою за допомогою вузла обертання, який виконано з можливістю забезпечення повороту або обертання гіростабілізуючої платформи навколо осі вузла обертання в одній площині, паралельній площині поверхні основи; гіростабілізуюча платформа виконана у вигляді об'ємної фігури, вісь гіростабілізуючої платформи співпадає з віссю вузла обертання, у внутрішньому об'ємі або на поверхні гіростабілізуючої платформи розташовано балансувальний вантаж, який жорстко закріплений на платформі, причому однією стороною гіростабілізуюча платформа звернена до поверхні основи, щонайменше на частині поверхні гіростабілізуючої платформи розміщено або щонайменше частиною поверхні гіростабілізуючої платформи є тематична частина, нижня точка якої відповідає місцю розташування балансувального вантажу всередині або на поверхні гіростабілізуючої платформи; декоративна частина розташована переважно по краях основи навколо щонайменше частини поверхні гіростабілізуючої платформи і виконана з радіальним виступом, який частково виступає над гіростабілізуючою платформою. 2. Запонка за п. 1, яка відрізняється тим, що вузол з'єднання виконано у вигляді щонайменше одного підшипника або щонайменше одного шарніра, об'ємною фігурою, у вигляді якої виконано гіростабілізуючу платформу, є або циліндр, або кульовий сегмент, або зріз кулі, або інша об'ємна фігура. 3. Запонка за п. 1 або п. 2, яка відрізняється тим, що додатково містить лінзу, яка приєднана до декоративної частини, причому лінза, декоративна частина та основа утворюють герметичну камеру навколо гіростабілізуючої платформи, внутрішній об'єм герметичної камери запонки виконано з можливістю заповнення рідиною. 4 UA 105819 U 5 UA 105819 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
