Причеп
Формула / Реферат
Причеп, що включає раму з ходовою частиною, на якій встановлена платформа з перевертаючим механізмом, а також тягово-причіпний пристрій, гальмівну систему та електрообладнання, який відрізняється тим, що запобіжний упор платформи оснащений привідним валом з рукояткою управління, довжина якого більше габариту рами, але не перевищує габариту платформи.
Текст

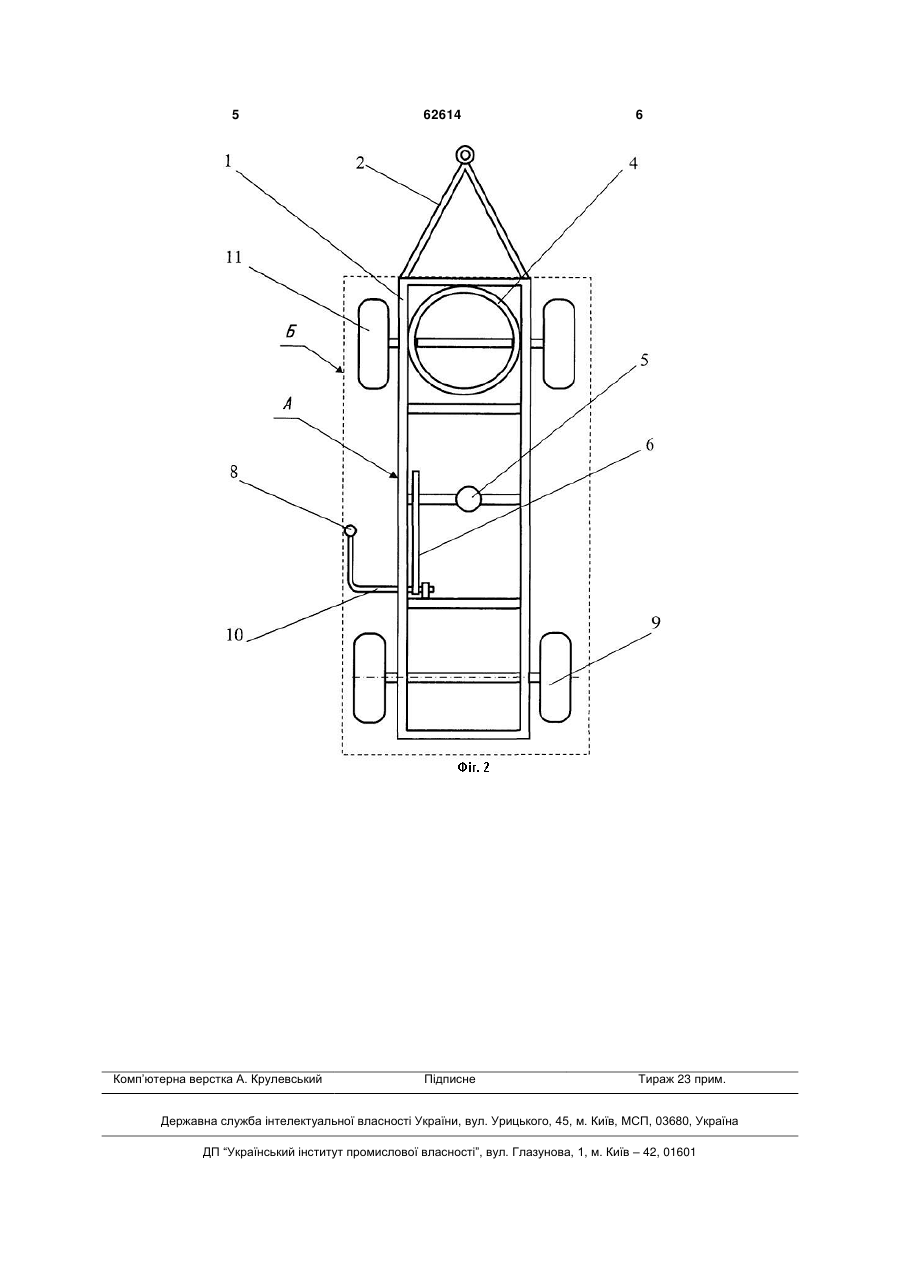

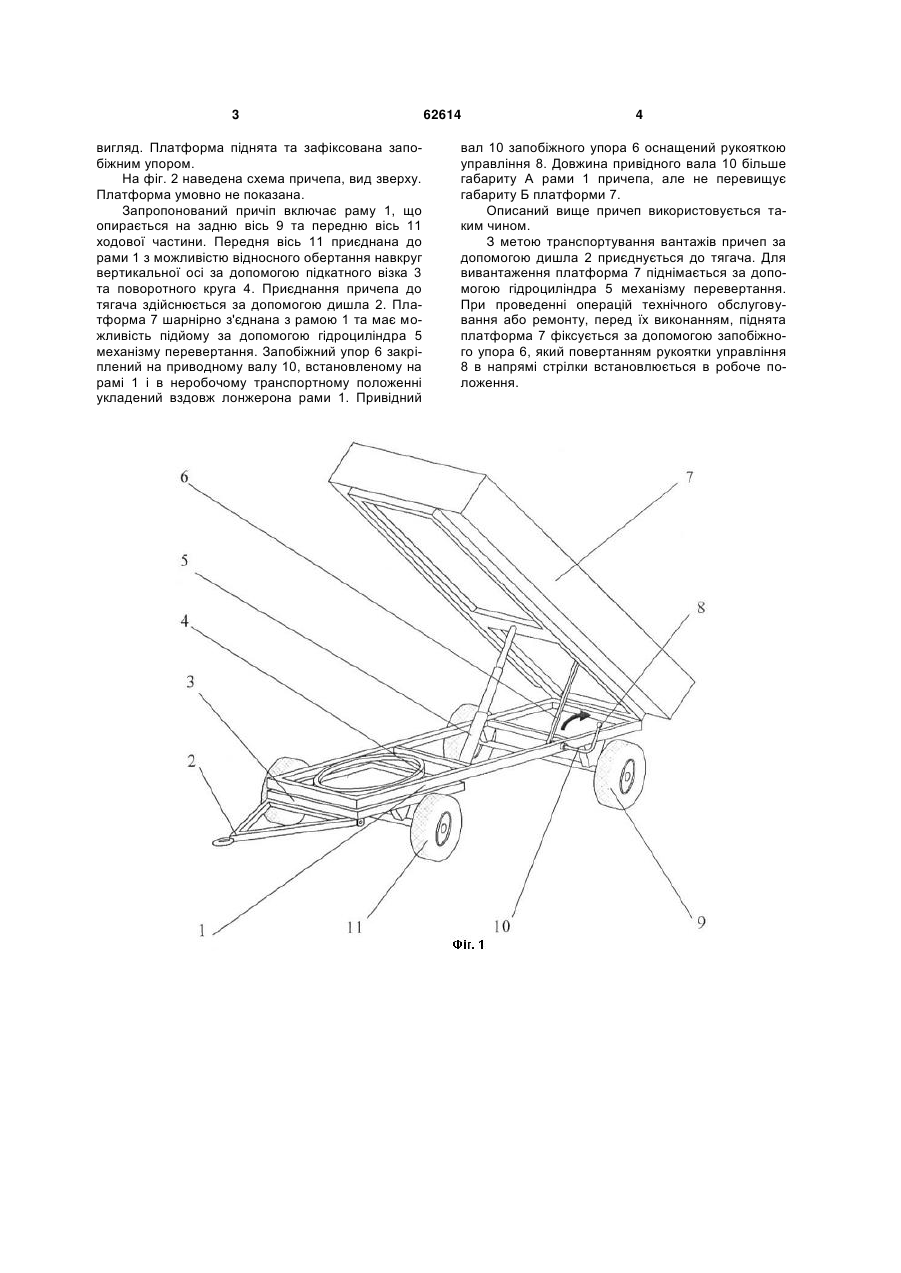

Причеп, що включає раму з ходовою части 3 вигляд. Платформа піднята та зафіксована запобіжним упором. На фіг. 2 наведена схема причепа, вид зверху. Платформа умовно не показана. Запропонований причіп включає раму 1, що опирається на задню вісь 9 та передню вісь 11 ходової частини. Передня вісь 11 приєднана до рами 1 з можливістю відносного обертання навкруг вертикальної осі за допомогою підкатного візка 3 та поворотного круга 4. Приєднання причепа до тягача здійснюється за допомогою дишла 2. Платформа 7 шарнірно з'єднана з рамою 1 та має можливість підйому за допомогою гідроциліндра 5 механізму перевертання. Запобіжний упор 6 закріплений на приводному валу 10, встановленому на рамі 1 і в неробочому транспортному положенні укладений вздовж лонжерона рами 1. Привідний 62614 4 вал 10 запобіжного упора 6 оснащений рукояткою управління 8. Довжина привідного вала 10 більше габариту А рами 1 причепа, але не перевищує габариту Б платформи 7. Описаний вище причеп використовується таким чином. З метою транспортування вантажів причеп за допомогою дишла 2 приєднується до тягача. Для вивантаження платформа 7 піднімається за допомогою гідроциліндра 5 механізму перевертання. При проведенні операцій технічного обслуговування або ремонту, перед їх виконанням, піднята платформа 7 фіксується за допомогою запобіжного упора 6, який повертанням рукоятки управління 8 в напрямі стрілки встановлюється в робоче положення. 5 Комп’ютерна верстка А. Крулевський 62614 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTrailer
Автори англійськоюMaliuta Serhii Ivanovych
Назва патенту російськоюПрицеп
Автори російськоюМалюта Сергей Иванович
МПК / Мітки
МПК: B62D 63/06
Мітки: причеп
