Двері, зокрема вогнезахисні і протипожежні двері з дверним фальцем

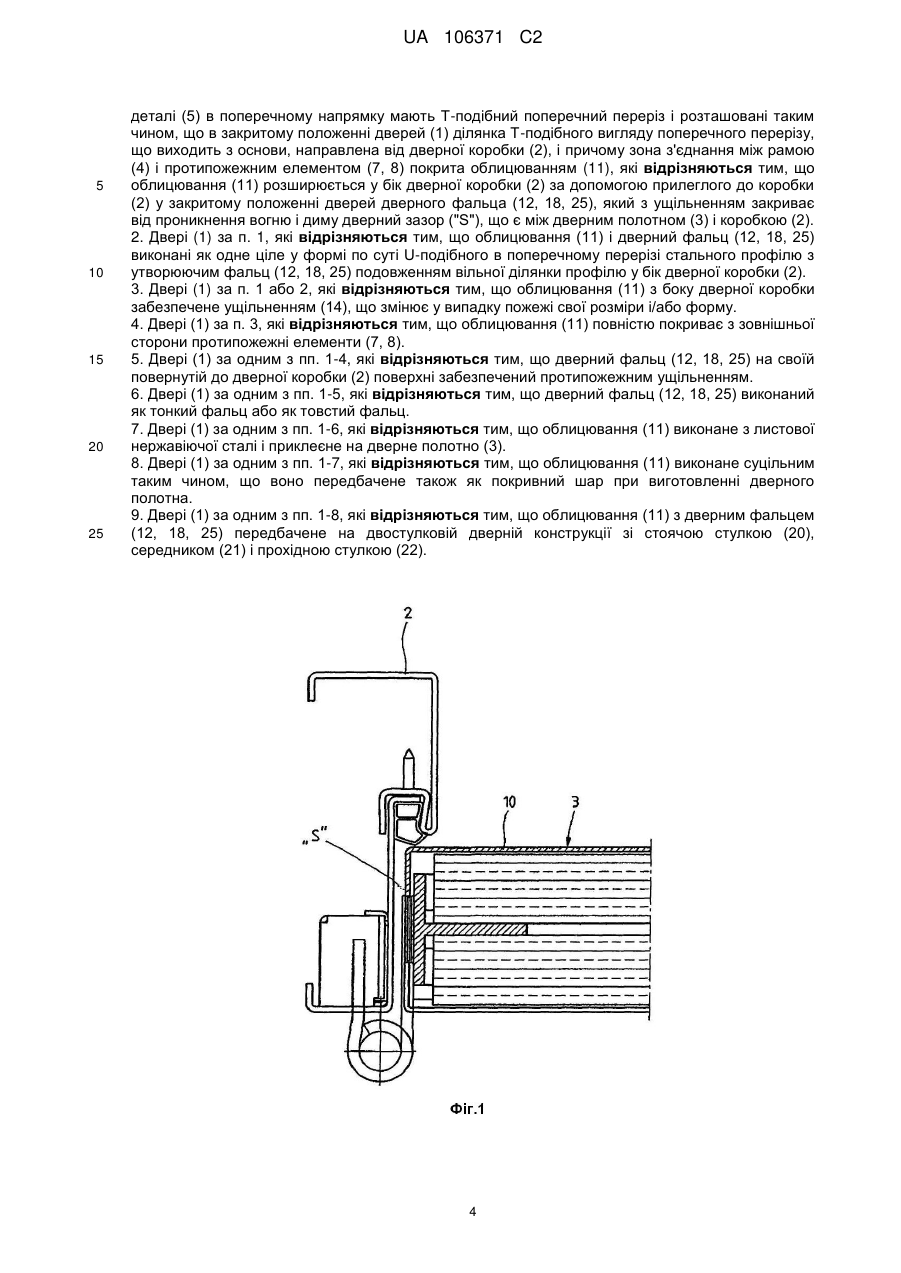

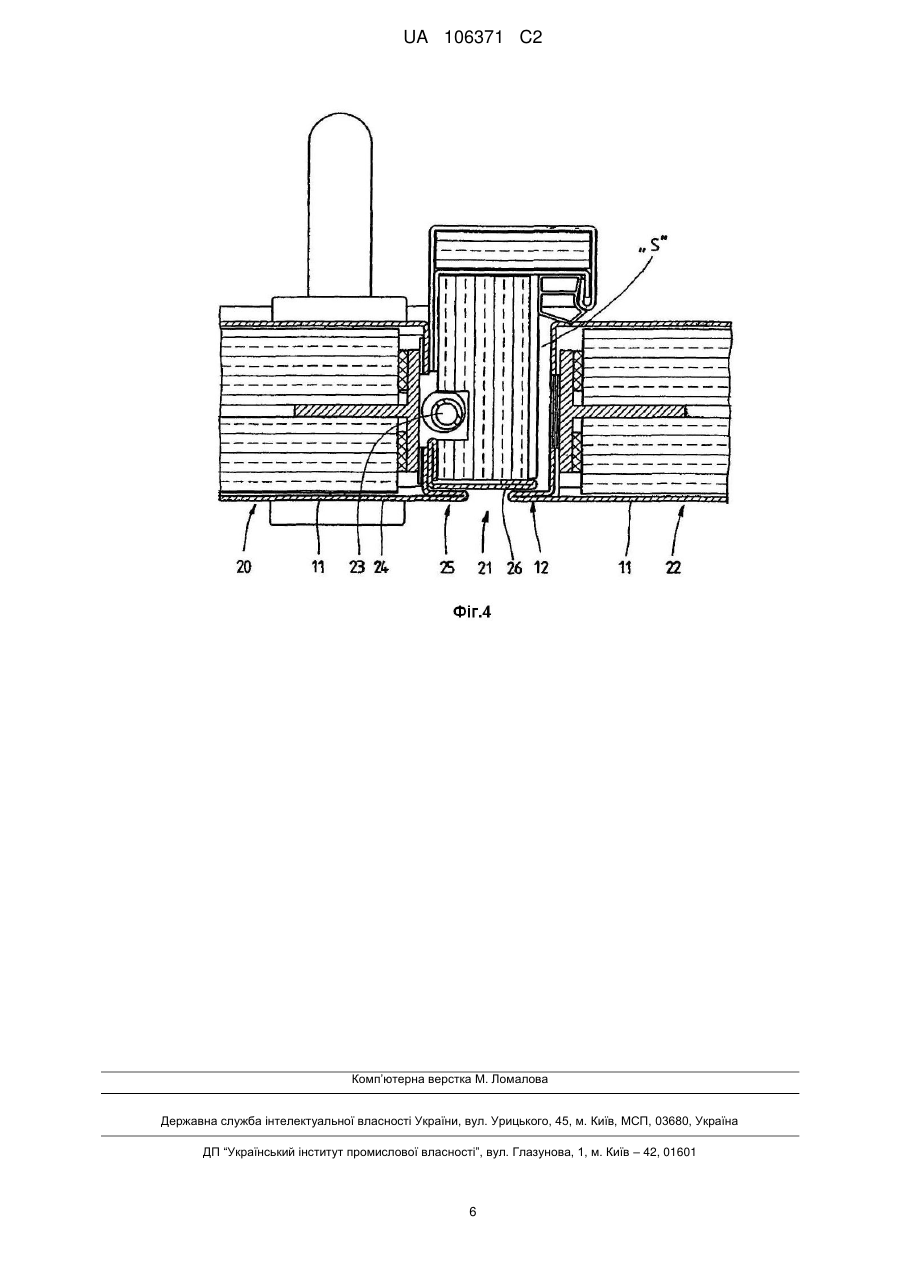

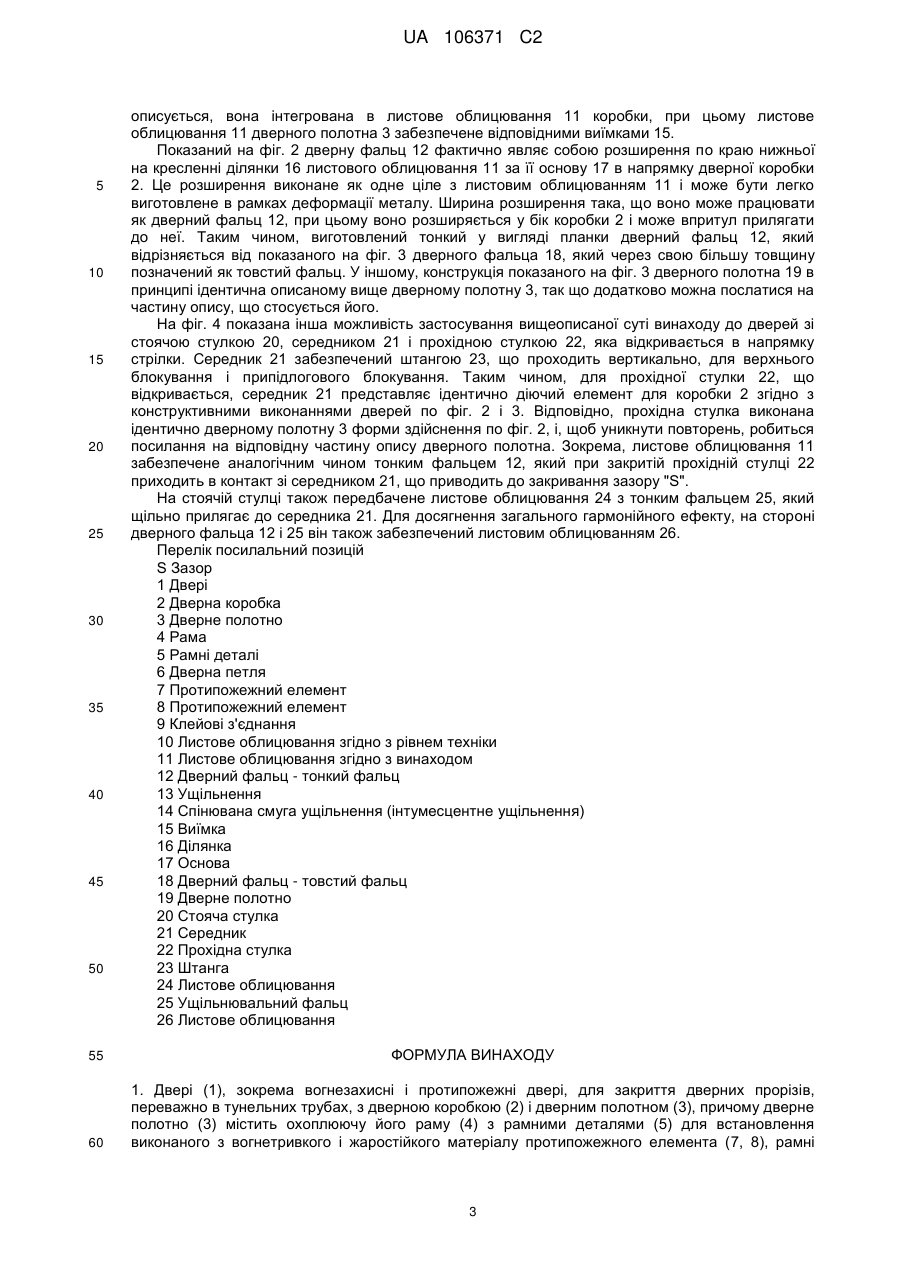

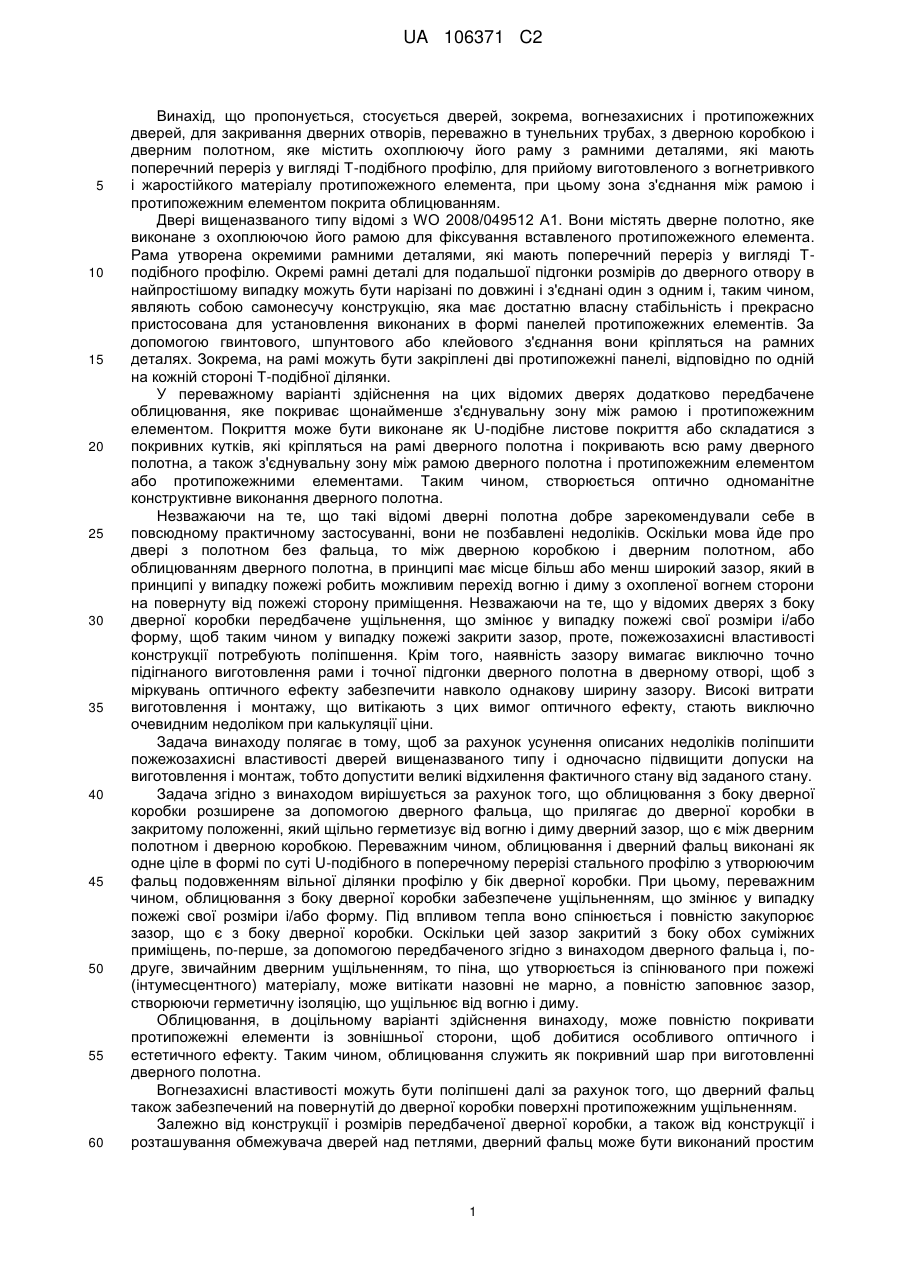

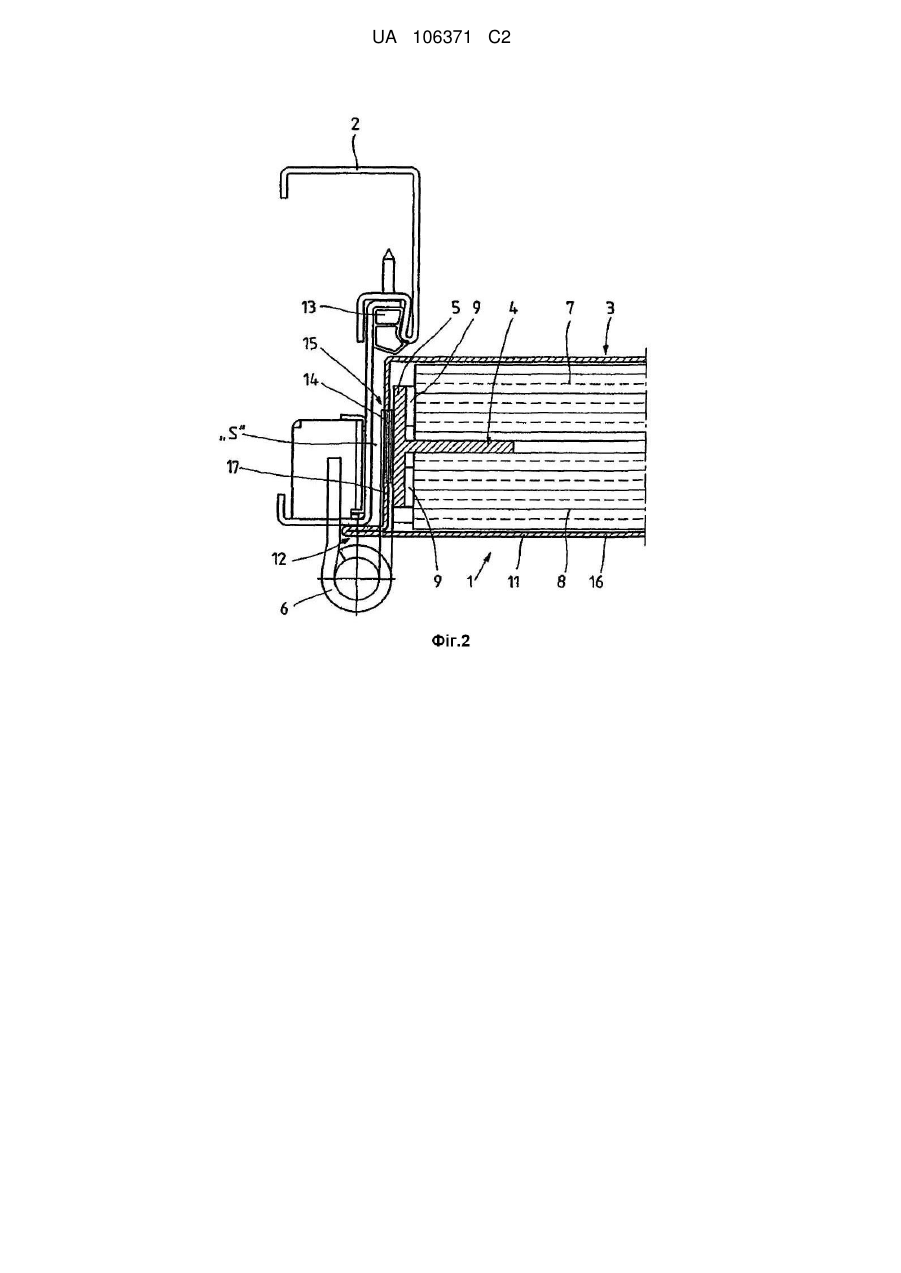

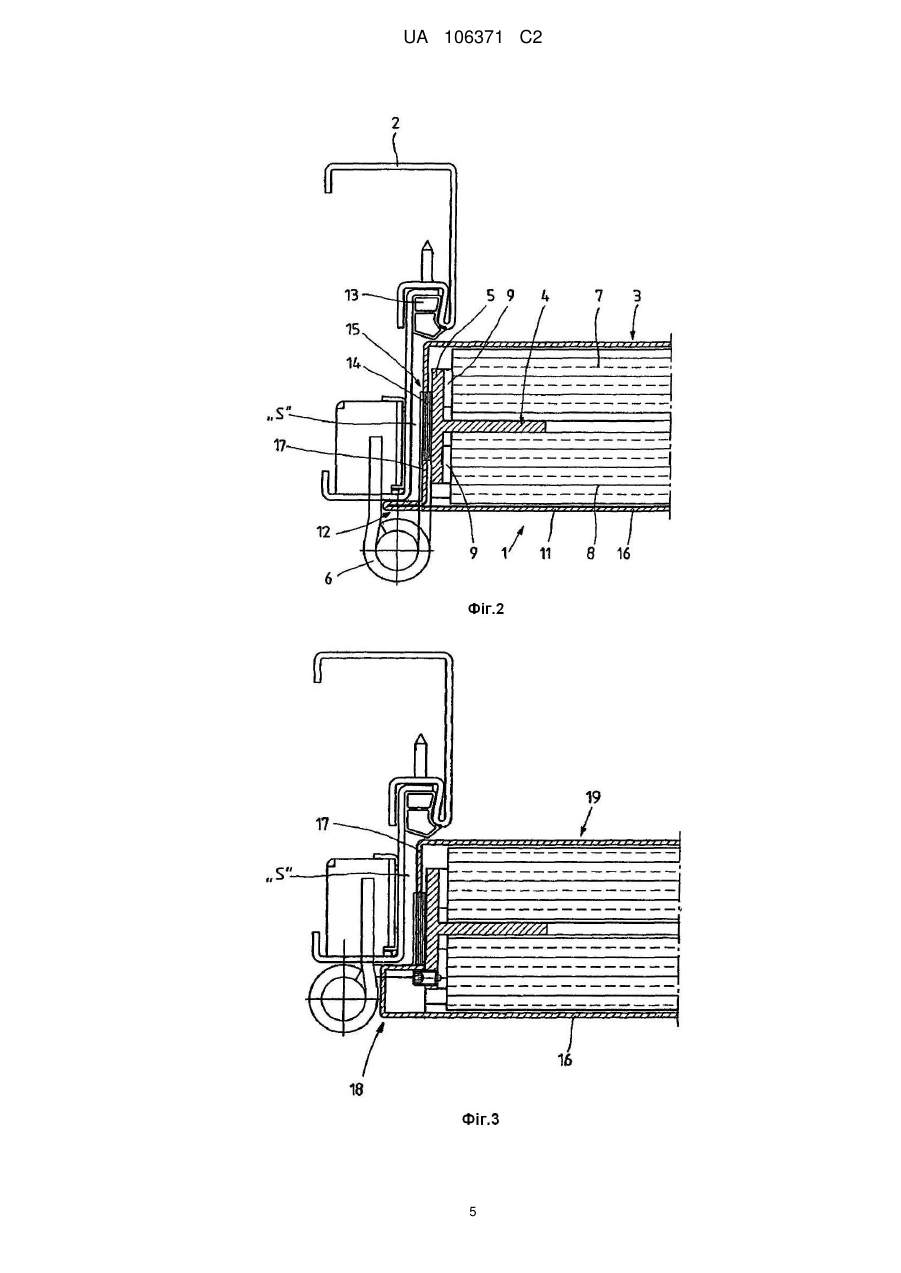

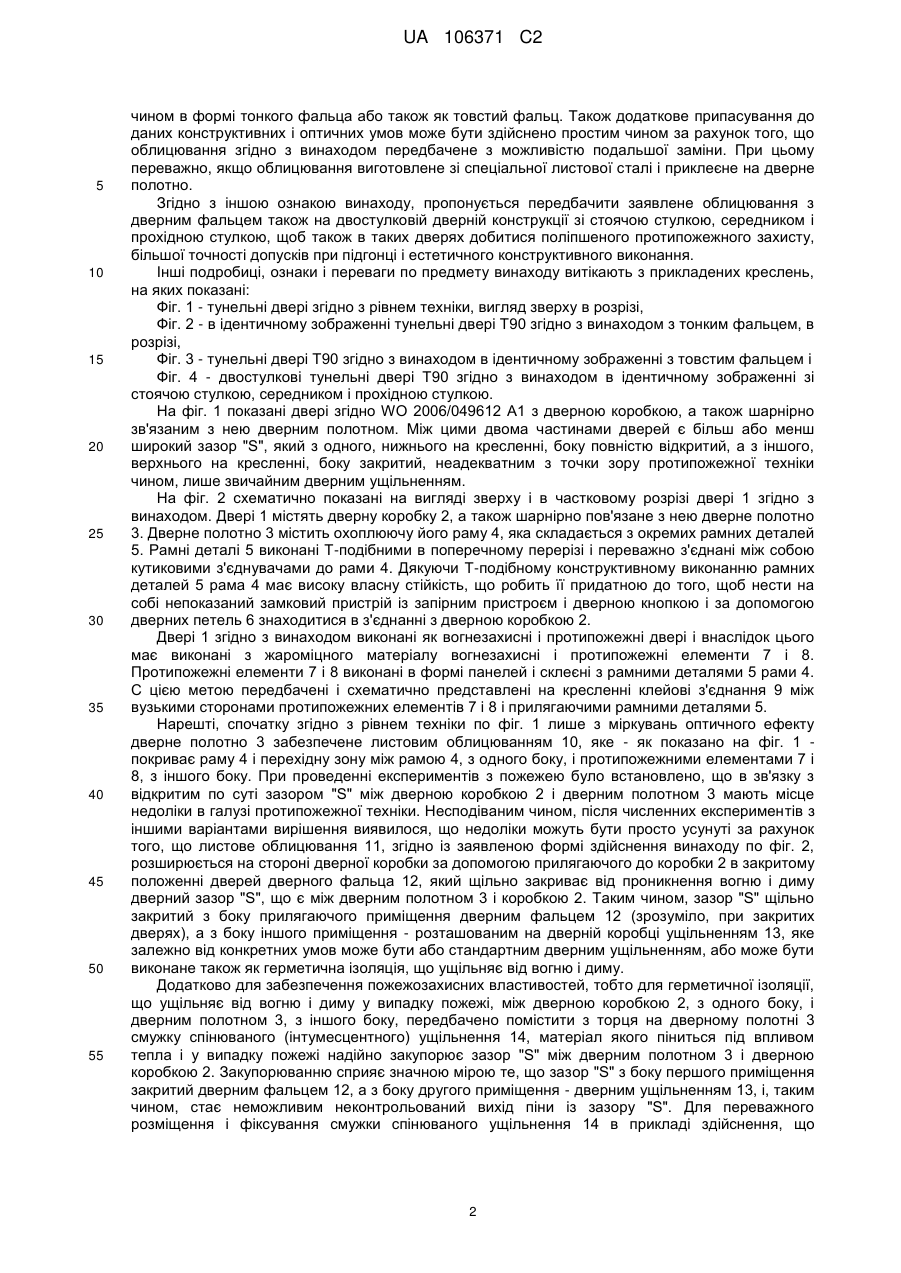

Реферат: Винахід, що пропонується, стосується дверей, зокрема вогнезахисних і протипожежних дверей (1), для закривання дверних отворів, переважно в тунельних трубах, з дверною коробкою і дверним полотном, яке містить охоплюючу його раму (4) з рамними деталями (5) для встановлення виконаного з вогнетривкого і жаростійкого матеріалу протипожежного елемента (7, 8), рамні деталі (5) в поперечному напрямку мають Т-подібний поперечний переріз і розташовані таким чином, що в закритому положенні дверей (1) ділянка Т-подібного вигляду поперечного перерізу, що виходить з основи, направлена від дверної коробки (2), і причому зона з'єднання між рамою (4) і протипожежним елементом (7, 8) покрита облицюванням (11), при цьому облицювання (11) розширюється у бік дверної коробки (2) за допомогою прилеглого до коробки (2) у закритому положенні дверей дверного фальца (12, 18, 25), який з ущільненням закриває від проникнення вогню і диму дверний зазор ("S"), що є між дверним полотном (3) і коробкою (2). UA 106371 C2 (12) UA 106371 C2 UA 106371 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід, що пропонується, стосується дверей, зокрема, вогнезахисних і протипожежних дверей, для закривання дверних отворів, переважно в тунельних трубах, з дверною коробкою і дверним полотном, яке містить охоплюючу його раму з рамними деталями, які мають поперечний переріз у вигляді Т-подібного профілю, для прийому виготовленого з вогнетривкого і жаростійкого матеріалу протипожежного елемента, при цьому зона з'єднання між рамою і протипожежним елементом покрита облицюванням. Двері вищеназваного типу відомі з WO 2008/049512 А1. Вони містять дверне полотно, яке виконане з охоплюючою його рамою для фіксування вставленого протипожежного елемента. Рама утворена окремими рамними деталями, які мають поперечний переріз у вигляді Тподібного профілю. Окремі рамні деталі для подальшої підгонки розмірів до дверного отвору в найпростішому випадку можуть бути нарізані по довжині і з'єднані один з одним і, таким чином, являють собою самонесучу конструкцію, яка має достатню власну стабільність і прекрасно пристосована для установлення виконаних в формі панелей протипожежних елементів. За допомогою гвинтового, шпунтового або клейового з'єднання вони кріпляться на рамних деталях. Зокрема, на рамі можуть бути закріплені дві протипожежні панелі, відповідно по одній на кожній стороні Т-подібної ділянки. У переважному варіанті здійснення на цих відомих дверях додатково передбачене облицювання, яке покриває щонайменше з'єднувальну зону між рамою і протипожежним елементом. Покриття може бути виконане як U-подібне листове покриття або складатися з покривних кутків, які кріпляться на рамі дверного полотна і покривають всю раму дверного полотна, а також з'єднувальну зону між рамою дверного полотна і протипожежним елементом або протипожежними елементами. Таким чином, створюється оптично одноманітне конструктивне виконання дверного полотна. Незважаючи на те, що такі відомі дверні полотна добре зарекомендували себе в повсюдному практичному застосуванні, вони не позбавлені недоліків. Оскільки мова йде про двері з полотном без фальца, то між дверною коробкою і дверним полотном, або облицюванням дверного полотна, в принципі має місце більш або менш широкий зазор, який в принципі у випадку пожежі робить можливим перехід вогню і диму з охопленої вогнем сторони на повернуту від пожежі сторону приміщення. Незважаючи на те, що у відомих дверях з боку дверної коробки передбачене ущільнення, що змінює у випадку пожежі свої розміри і/або форму, щоб таким чином у випадку пожежі закрити зазор, проте, пожежозахисні властивості конструкції потребують поліпшення. Крім того, наявність зазору вимагає виключно точно підігнаного виготовлення рами і точної підгонки дверного полотна в дверному отворі, щоб з міркувань оптичного ефекту забезпечити навколо однакову ширину зазору. Високі витрати виготовлення і монтажу, що витікають з цих вимог оптичного ефекту, стають виключно очевидним недоліком при калькуляції ціни. Задача винаходу полягає в тому, щоб за рахунок усунення описаних недоліків поліпшити пожежозахисні властивості дверей вищеназваного типу і одночасно підвищити допуски на виготовлення і монтаж, тобто допустити великі відхилення фактичного стану від заданого стану. Задача згідно з винаходом вирішується за рахунок того, що облицювання з боку дверної коробки розширене за допомогою дверного фальца, що прилягає до дверної коробки в закритому положенні, який щільно герметизує від вогню і диму дверний зазор, що є між дверним полотном і дверною коробкою. Переважним чином, облицювання і дверний фальц виконані як одне ціле в формі по суті U-подібного в поперечному перерізі стального профілю з утворюючим фальц подовженням вільної ділянки профілю у бік дверної коробки. При цьому, переважним чином, облицювання з боку дверної коробки забезпечене ущільненням, що змінює у випадку пожежі свої розміри і/або форму. Під впливом тепла воно спінюється і повністю закупорює зазор, що є з боку дверної коробки. Оскільки цей зазор закритий з боку обох суміжних приміщень, по-перше, за допомогою передбаченого згідно з винаходом дверного фальца і, подруге, звичайним дверним ущільненням, то піна, що утворюється із спінюваного при пожежі (інтумесцентного) матеріалу, може витікати назовні не марно, а повністю заповнює зазор, створюючи герметичну ізоляцію, що ущільнює від вогню і диму. Облицювання, в доцільному варіанті здійснення винаходу, може повністю покривати протипожежні елементи із зовнішньої сторони, щоб добитися особливого оптичного і естетичного ефекту. Таким чином, облицювання служить як покривний шар при виготовленні дверного полотна. Вогнезахисні властивості можуть бути поліпшені далі за рахунок того, що дверний фальц також забезпечений на повернутій до дверної коробки поверхні протипожежним ущільненням. Залежно від конструкції і розмірів передбаченої дверної коробки, а також від конструкції і розташування обмежувача дверей над петлями, дверний фальц може бути виконаний простим 1 UA 106371 C2 5 10 15 20 25 30 35 40 45 50 55 чином в формі тонкого фальца або також як товстий фальц. Також додаткове припасування до даних конструктивних і оптичних умов може бути здійснено простим чином за рахунок того, що облицювання згідно з винаходом передбачене з можливістю подальшої заміни. При цьому переважно, якщо облицювання виготовлене зі спеціальної листової сталі і приклеєне на дверне полотно. Згідно з іншою ознакою винаходу, пропонується передбачити заявлене облицювання з дверним фальцем також на двостулковій дверній конструкції зі стоячою стулкою, середником і прохідною стулкою, щоб також в таких дверях добитися поліпшеного протипожежного захисту, більшої точності допусків при підгонці і естетичного конструктивного виконання. Інші подробиці, ознаки і переваги по предмету винаходу витікають з прикладених креслень, на яких показані: Фіг. 1 - тунельні двері згідно з рівнем техніки, вигляд зверху в розрізі, Фіг. 2 - в ідентичному зображенні тунельні двері Т90 згідно з винаходом з тонким фальцем, в розрізі, Фіг. 3 - тунельні двері Т90 згідно з винаходом в ідентичному зображенні з товстим фальцем і Фіг. 4 - двостулкові тунельні двері Т90 згідно з винаходом в ідентичному зображенні зі стоячою стулкою, середником і прохідною стулкою. На фіг. 1 показані двері згідно WO 2006/049612 А1 з дверною коробкою, а також шарнірно зв'язаним з нею дверним полотном. Між цими двома частинами дверей є більш або менш широкий зазор "S", який з одного, нижнього на кресленні, боку повністю відкритий, а з іншого, верхнього на кресленні, боку закритий, неадекватним з точки зору протипожежної техніки чином, лише звичайним дверним ущільненням. На фіг. 2 схематично показані на вигляді зверху і в частковому розрізі двері 1 згідно з винаходом. Двері 1 містять дверну коробку 2, а також шарнірно пов'язане з нею дверне полотно 3. Дверне полотно 3 містить охоплюючу його раму 4, яка складається з окремих рамних деталей 5. Рамні деталі 5 виконані Т-подібними в поперечному перерізі і переважно з'єднані між собою кутиковими з'єднувачами до рами 4. Дякуючи Т-подібному конструктивному виконанню рамних деталей 5 рама 4 має високу власну стійкість, що робить її придатною до того, щоб нести на собі непоказаний замковий пристрій із запірним пристроєм і дверною кнопкою і за допомогою дверних петель 6 знаходитися в з'єднанні з дверною коробкою 2. Двері 1 згідно з винаходом виконані як вогнезахисні і протипожежні двері і внаслідок цього має виконані з жароміцного матеріалу вогнезахисні і протипожежні елементи 7 і 8. Протипожежні елементи 7 і 8 виконані в формі панелей і склеєні з рамними деталями 5 рами 4. С цією метою передбачені і схематично представлені на кресленні клейові з'єднання 9 між вузькими сторонами протипожежних елементів 7 і 8 і прилягаючими рамними деталями 5. Нарешті, спочатку згідно з рівнем техніки по фіг. 1 лише з міркувань оптичного ефекту дверне полотно 3 забезпечене листовим облицюванням 10, яке - як показано на фіг. 1 покриває раму 4 і перехідну зону між рамою 4, з одного боку, і протипожежними елементами 7 і 8, з іншого боку. При проведенні експериментів з пожежею було встановлено, що в зв'язку з відкритим по суті зазором "S" між дверною коробкою 2 і дверним полотном 3 мають місце недоліки в галузі протипожежної техніки. Несподіваним чином, після численних експериментів з іншими варіантами вирішення виявилося, що недоліки можуть бути просто усунуті за рахунок того, що листове облицювання 11, згідно із заявленою формі здійснення винаходу по фіг. 2, розширюється на стороні дверної коробки за допомогою прилягаючого до коробки 2 в закритому положенні дверей дверного фальца 12, який щільно закриває від проникнення вогню і диму дверний зазор "S", що є між дверним полотном 3 і коробкою 2. Таким чином, зазор "S" щільно закритий з боку прилягаючого приміщення дверним фальцем 12 (зрозуміло, при закритих дверях), а з боку іншого приміщення - розташованим на дверній коробці ущільненням 13, яке залежно від конкретних умов може бути або стандартним дверним ущільненням, або може бути виконане також як герметична ізоляція, що ущільняє від вогню і диму. Додатково для забезпечення пожежозахисних властивостей, тобто для герметичної ізоляції, що ущільняє від вогню і диму у випадку пожежі, між дверною коробкою 2, з одного боку, і дверним полотном 3, з іншого боку, передбачено помістити з торця на дверному полотні 3 смужку спінюваного (інтумесцентного) ущільнення 14, матеріал якого піниться під впливом тепла і у випадку пожежі надійно закупорює зазор "S" між дверним полотном 3 і дверною коробкою 2. Закупорюванню сприяє значною мірою те, що зазор "S" з боку першого приміщення закритий дверним фальцем 12, а з боку другого приміщення - дверним ущільненням 13, і, таким чином, стає неможливим неконтрольований вихід піни із зазору "S". Для переважного розміщення і фіксування смужки спінюваного ущільнення 14 в прикладі здійснення, що 2 UA 106371 C2 5 10 15 20 25 30 35 40 45 50 описується, вона інтегрована в листове облицювання 11 коробки, при цьому листове облицювання 11 дверного полотна 3 забезпечене відповідними виїмками 15. Показаний на фіг. 2 дверну фальц 12 фактично являє собою розширення по краю нижньої на кресленні ділянки 16 листового облицювання 11 за її основу 17 в напрямку дверної коробки 2. Це розширення виконане як одне ціле з листовим облицюванням 11 і може бути легко виготовлене в рамках деформації металу. Ширина розширення така, що воно може працювати як дверний фальц 12, при цьому воно розширяється у бік коробки 2 і може впритул прилягати до неї. Таким чином, виготовлений тонкий у вигляді планки дверний фальц 12, який відрізняється від показаного на фіг. 3 дверного фальца 18, який через свою більшу товщину позначений як товстий фальц. У іншому, конструкція показаного на фіг. 3 дверного полотна 19 в принципі ідентична описаному вище дверному полотну 3, так що додатково можна послатися на частину опису, що стосується його. На фіг. 4 показана інша можливість застосування вищеописаної суті винаходу до дверей зі стоячою стулкою 20, середником 21 і прохідною стулкою 22, яка відкривається в напрямку стрілки. Середник 21 забезпечений штангою 23, що проходить вертикально, для верхнього блокування і припідлогового блокування. Таким чином, для прохідної стулки 22, що відкривається, середник 21 представляє ідентично діючий елемент для коробки 2 згідно з конструктивними виконаннями дверей по фіг. 2 і 3. Відповідно, прохідна стулка виконана ідентично дверному полотну 3 форми здійснення по фіг. 2, і, щоб уникнути повторень, робиться посилання на відповідну частину опису дверного полотна. Зокрема, листове облицювання 11 забезпечене аналогічним чином тонким фальцем 12, який при закритій прохідній стулці 22 приходить в контакт зі середником 21, що приводить до закривання зазору "S". На стоячій стулці також передбачене листове облицювання 24 з тонким фальцем 25, який щільно прилягає до середника 21. Для досягнення загального гармонійного ефекту, на стороні дверного фальца 12 і 25 він також забезпечений листовим облицюванням 26. Перелік посилальний позицій S Зазор 1 Двері 2 Дверна коробка 3 Дверне полотно 4 Рама 5 Рамні деталі 6 Дверна петля 7 Протипожежний елемент 8 Протипожежний елемент 9 Клейові з'єднання 10 Листове облицювання згідно з рівнем техніки 11 Листове облицювання згідно з винаходом 12 Дверний фальц - тонкий фальц 13 Ущільнення 14 Спінювана смуга ущільнення (інтумесцентне ущільнення) 15 Виїмка 16 Ділянка 17 Основа 18 Дверний фальц - товстий фальц 19 Дверне полотно 20 Стояча стулка 21 Середник 22 Прохідна стулка 23 Штанга 24 Листове облицювання 25 Ущільнювальний фальц 26 Листове облицювання 55 ФОРМУЛА ВИНАХОДУ 60 1. Двері (1), зокрема вогнезахисні і протипожежні двері, для закриття дверних прорізів, переважно в тунельних трубах, з дверною коробкою (2) і дверним полотном (3), причому дверне полотно (3) містить охоплюючу його раму (4) з рамними деталями (5) для встановлення виконаного з вогнетривкого і жаростійкого матеріалу протипожежного елемента (7, 8), рамні 3 UA 106371 C2 5 10 15 20 25 деталі (5) в поперечному напрямку мають Т-подібний поперечний переріз і розташовані таким чином, що в закритому положенні дверей (1) ділянка Т-подібного вигляду поперечного перерізу, що виходить з основи, направлена від дверної коробки (2), і причому зона з'єднання між рамою (4) і протипожежним елементом (7, 8) покрита облицюванням (11), які відрізняються тим, що облицювання (11) розширюється у бік дверної коробки (2) за допомогою прилеглого до коробки (2) у закритому положенні дверей дверного фальца (12, 18, 25), який з ущільненням закриває від проникнення вогню і диму дверний зазор ("S"), що є між дверним полотном (3) і коробкою (2). 2. Двері (1) за п. 1, які відрізняються тим, що облицювання (11) і дверний фальц (12, 18, 25) виконані як одне ціле у формі по суті U-подібного в поперечному перерізі стального профілю з утворюючим фальц (12, 18, 25) подовженням вільної ділянки профілю у бік дверної коробки (2). 3. Двері (1) за п. 1 або 2, які відрізняються тим, що облицювання (11) з боку дверної коробки забезпечене ущільненням (14), що змінює у випадку пожежі свої розміри і/або форму. 4. Двері (1) за п. 3, які відрізняються тим, що облицювання (11) повністю покриває з зовнішньої сторони протипожежні елементи (7, 8). 5. Двері (1) за одним з пп. 1-4, які відрізняються тим, що дверний фальц (12, 18, 25) на своїй повернутій до дверної коробки (2) поверхні забезпечений протипожежним ущільненням. 6. Двері (1) за одним з пп. 1-5, які відрізняються тим, що дверний фальц (12, 18, 25) виконаний як тонкий фальц або як товстий фальц. 7. Двері (1) за одним з пп. 1-6, які відрізняються тим, що облицювання (11) виконане з листової нержавіючої сталі і приклеєне на дверне полотно (3). 8. Двері (1) за одним з пп. 1-7, які відрізняються тим, що облицювання (11) виконане суцільним таким чином, що воно передбачене також як покривний шар при виготовленні дверного полотна. 9. Двері (1) за одним з пп. 1-8, які відрізняються тим, що облицювання (11) з дверним фальцем (12, 18, 25) передбачене на двостулковій дверній конструкції зі стоячою стулкою (20), середником (21) і прохідною стулкою (22). 4 UA 106371 C2 5 UA 106371 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
