Двері, зокрема, вогнезахисні і протипожежні двері

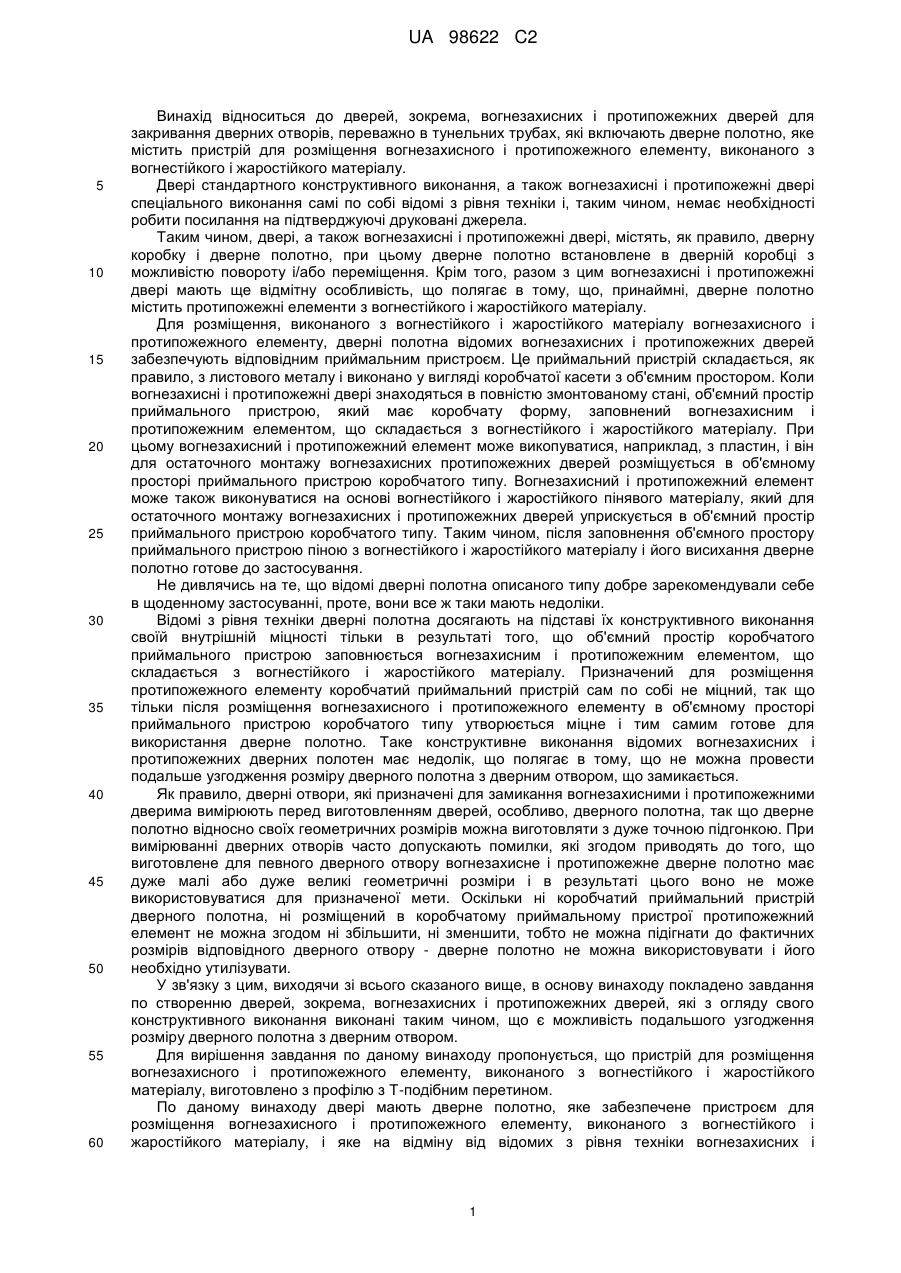

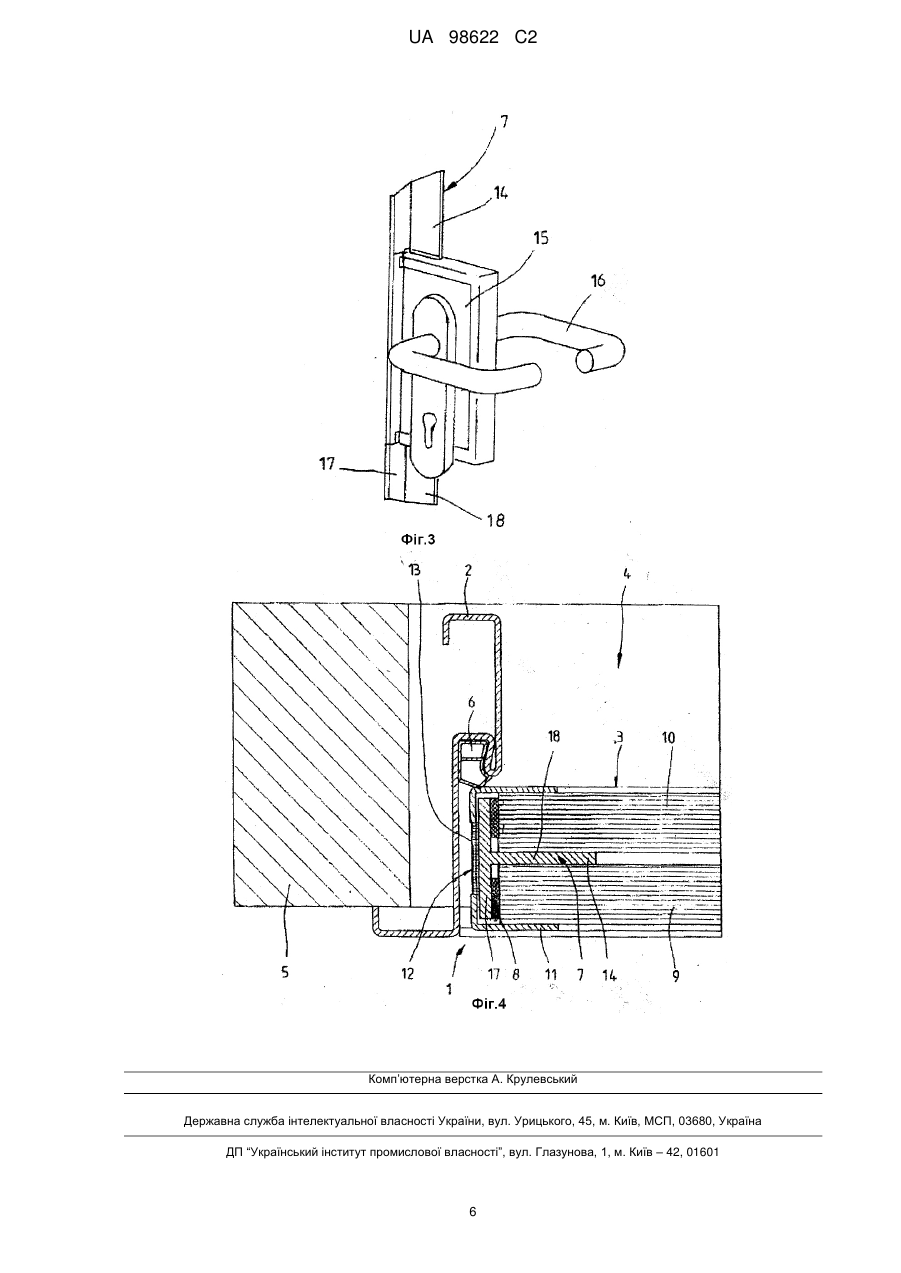

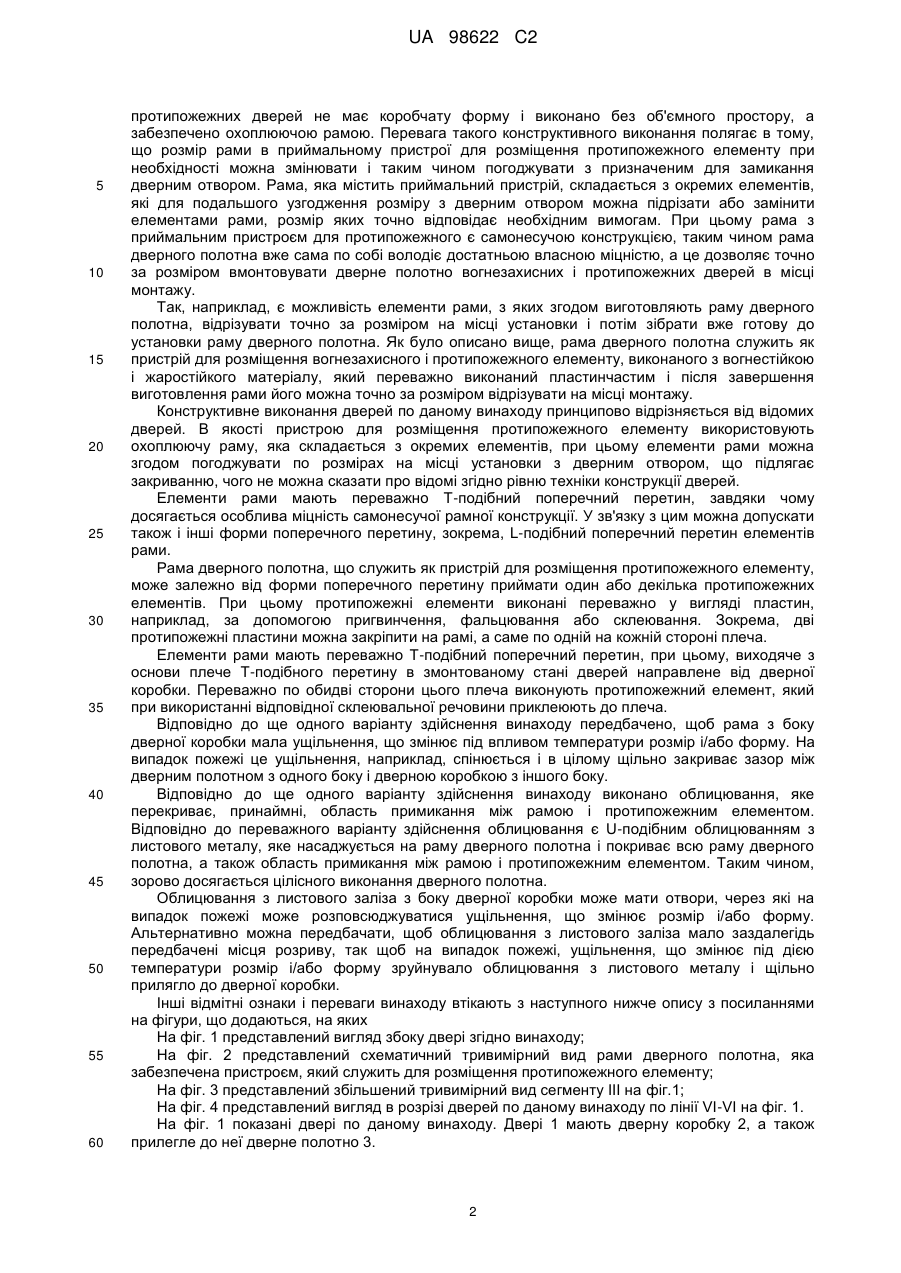

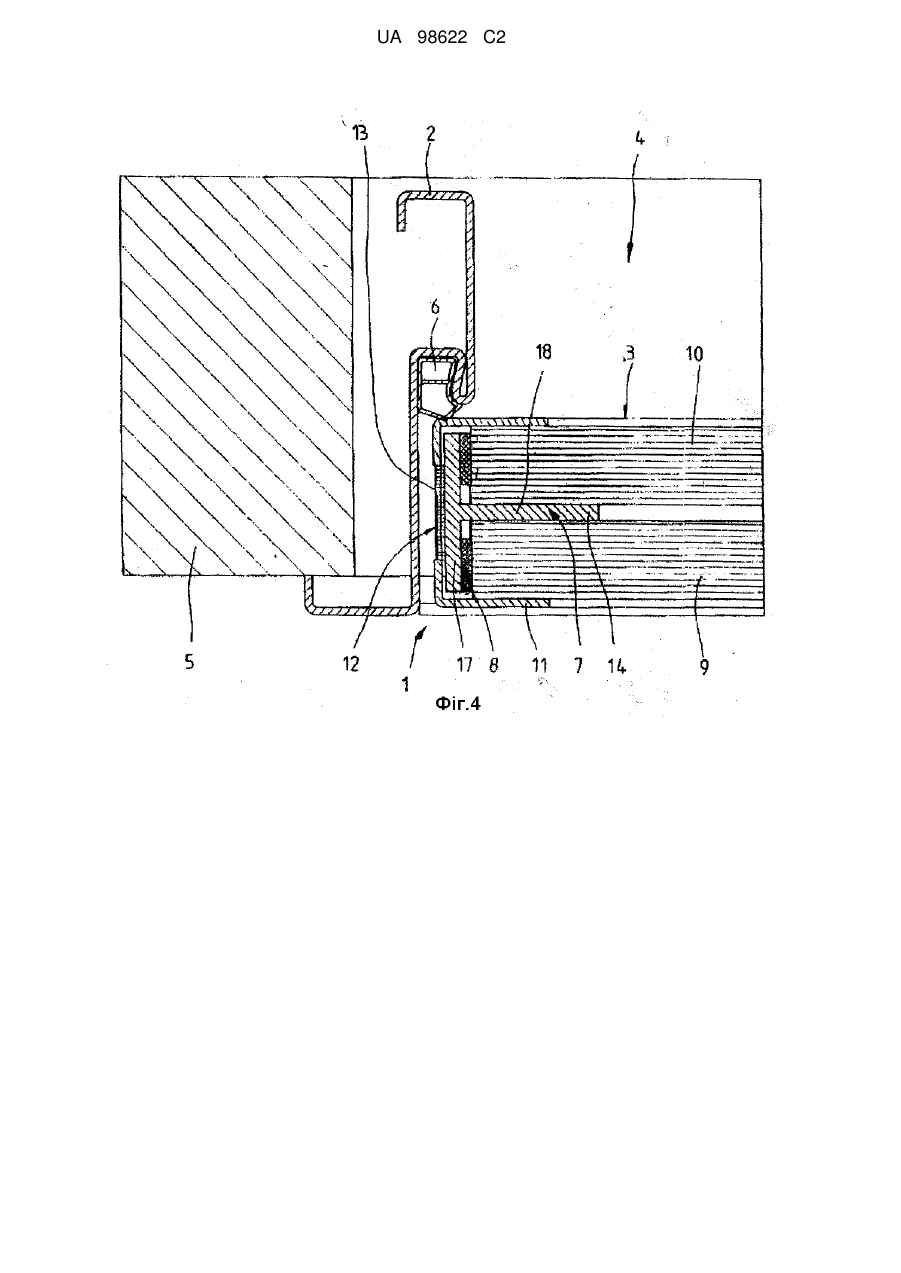

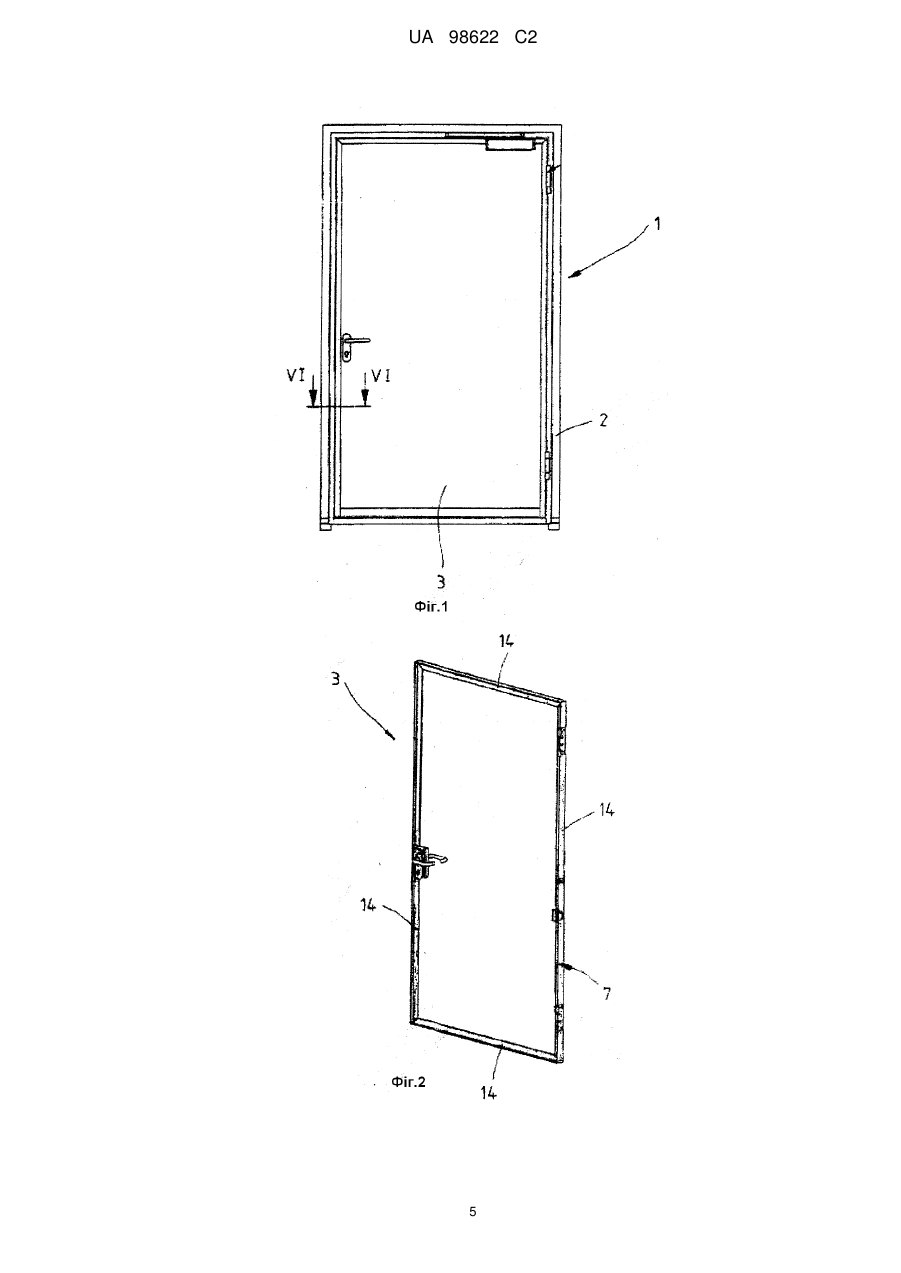

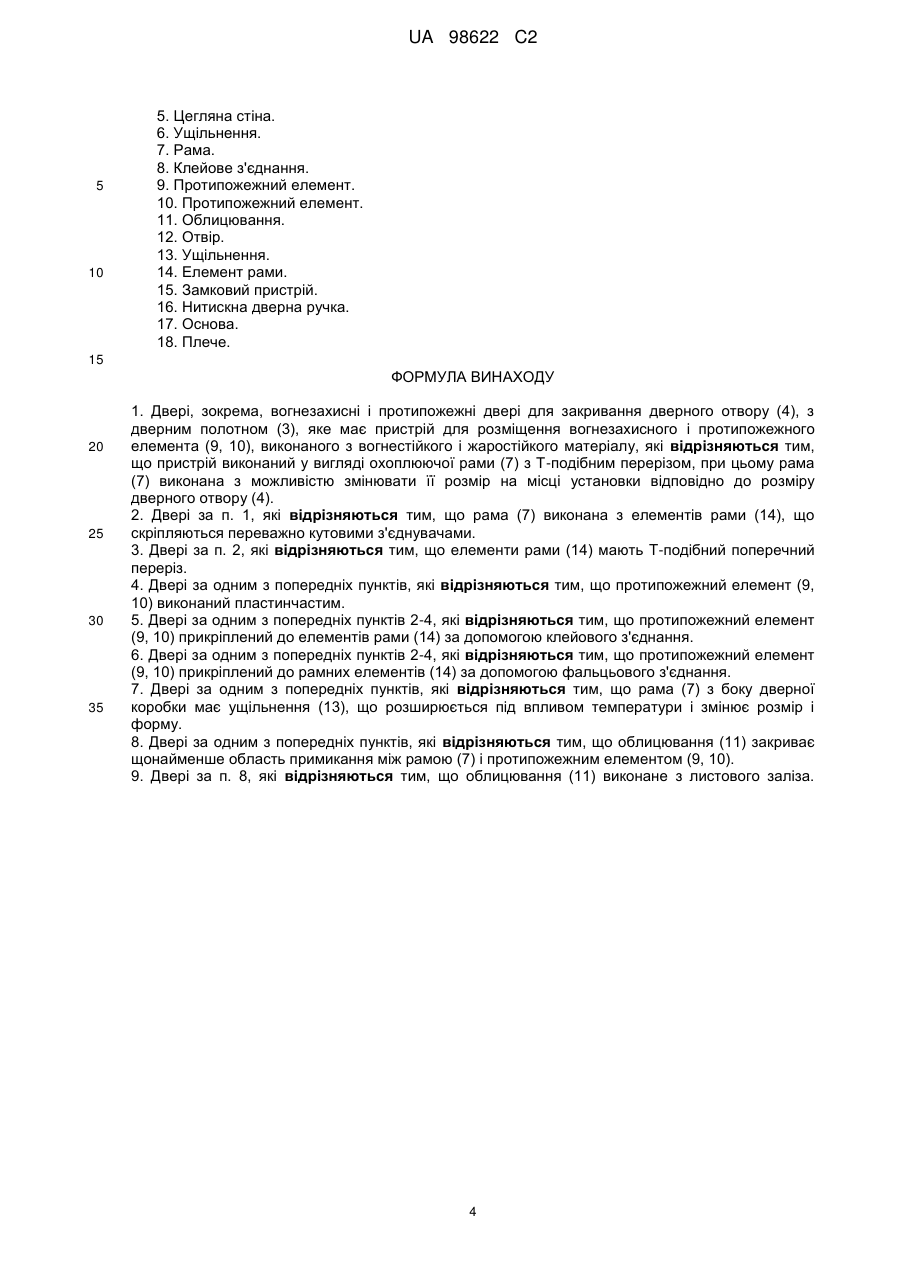

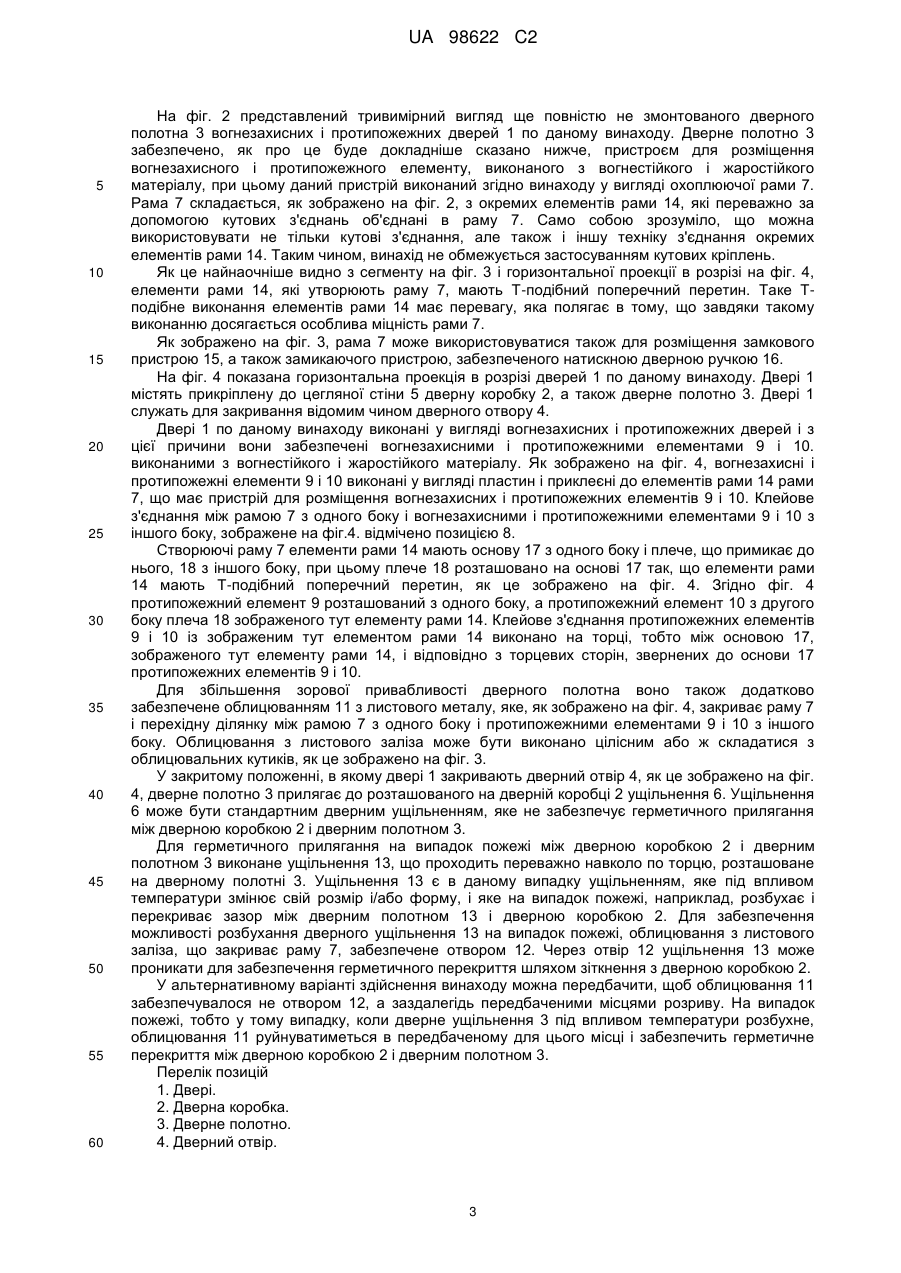

Реферат: Винахід належить до дверей, зокрема для захисту від вогню для закривання дверних отворів (4), що містять дверне полотно (3), яке має пристрій для розміщення вогнезахисного елемента (9, 10), виконаного з вогнестійкого і жаростійкого матеріалу, причому пристрій виконаний у вигляді охоплюючої рами з Т-подібним перерізом, при цьому рама (7) виконана з можливістю змінювати її розмір на місці установки відповідно до розміру дверного полотна (4). UA 98622 C2 (12) UA 98622 C2 UA 98622 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до дверей, зокрема, вогнезахисних і протипожежних дверей для закривання дверних отворів, переважно в тунельних трубах, які включають дверне полотно, яке містить пристрій для розміщення вогнезахисного і протипожежного елементу, виконаного з вогнестійкого і жаростійкого матеріалу. Двері стандартного конструктивного виконання, а також вогнезахисні і протипожежні двері спеціального виконання самі по собі відомі з рівня техніки і, таким чином, немає необхідності робити посилання на підтверджуючі друковані джерела. Таким чином, двері, а також вогнезахисні і протипожежні двері, містять, як правило, дверну коробку і дверне полотно, при цьому дверне полотно встановлене в дверній коробці з можливістю повороту і/або переміщення. Крім того, разом з цим вогнезахисні і протипожежні двері мають ще відмітну особливість, що полягає в тому, що, принаймні, дверне полотно містить протипожежні елементи з вогнестійкого і жаростійкого матеріалу. Для розміщення, виконаного з вогнестійкого і жаростійкого матеріалу вогнезахисного і протипожежного елементу, дверні полотна відомих вогнезахисних і протипожежних дверей забезпечують відповідним приймальним пристроєм. Це приймальний пристрій складається, як правило, з листового металу і виконано у вигляді коробчатої касети з об'ємним простором. Коли вогнезахисні і протипожежні двері знаходяться в повністю змонтованому стані, об'ємний простір приймального пристрою, який має коробчату форму, заповнений вогнезахисним і протипожежним елементом, що складається з вогнестійкого і жаростійкого матеріалу. При цьому вогнезахисний і протипожежний елемент може викопуватися, наприклад, з пластин, і він для остаточного монтажу вогнезахисних протипожежних дверей розміщується в об'ємному просторі приймального пристрою коробчатого типу. Вогнезахисний і протипожежний елемент може також виконуватися на основі вогнестійкого і жаростійкого пінявого матеріалу, який для остаточного монтажу вогнезахисних і протипожежних дверей уприскується в об'ємний простір приймального пристрою коробчатого типу. Таким чином, після заповнення об'ємного простору приймального пристрою піною з вогнестійкого і жаростійкого матеріалу і його висихання дверне полотно готове до застосування. Не дивлячись на те, що відомі дверні полотна описаного типу добре зарекомендували себе в щоденному застосуванні, проте, вони все ж таки мають недоліки. Відомі з рівня техніки дверні полотна досягають на підставі їх конструктивного виконання своїй внутрішній міцності тільки в результаті того, що об'ємний простір коробчатого приймального пристрою заповнюється вогнезахисним і протипожежним елементом, що складається з вогнестійкого і жаростійкого матеріалу. Призначений для розміщення протипожежного елементу коробчатий приймальний пристрій сам по собі не міцний, так що тільки після розміщення вогнезахисного і протипожежного елементу в об'ємному просторі приймального пристрою коробчатого типу утворюється міцне і тим самим готове для використання дверне полотно. Таке конструктивне виконання відомих вогнезахисних і протипожежних дверних полотен має недолік, що полягає в тому, що не можна провести подальше узгодження розміру дверного полотна з дверним отвором, що замикається. Як правило, дверні отвори, які призначені для замикання вогнезахисними і протипожежними дверима вимірюють перед виготовленням дверей, особливо, дверного полотна, так що дверне полотно відносно своїх геометричних розмірів можна виготовляти з дуже точною підгонкою. При вимірюванні дверних отворів часто допускають помилки, які згодом приводять до того, що виготовлене для певного дверного отвору вогнезахисне і протипожежне дверне полотно має дуже малі або дуже великі геометричні розміри і в результаті цього воно не може використовуватися для призначеної мети. Оскільки ні коробчатий приймальний пристрій дверного полотна, ні розміщений в коробчатому приймальному пристрої протипожежний елемент не можна згодом ні збільшити, ні зменшити, тобто не можна підігнати до фактичних розмірів відповідного дверного отвору - дверне полотно не можна використовувати і його необхідно утилізувати. У зв'язку з цим, виходячи зі всього сказаного вище, в основу винаходу покладено завдання по створенню дверей, зокрема, вогнезахисних і протипожежних дверей, які з огляду свого конструктивного виконання виконані таким чином, що є можливість подальшого узгодження розміру дверного полотна з дверним отвором. Для вирішення завдання по даному винаходу пропонується, що пристрій для розміщення вогнезахисного і протипожежного елементу, виконаного з вогнестійкого і жаростійкого матеріалу, виготовлено з профілю з Т-подібним перетином. По даному винаходу двері мають дверне полотно, яке забезпечене пристроєм для розміщення вогнезахисного і протипожежного елементу, виконаного з вогнестійкого і жаростійкого матеріалу, і яке на відміну від відомих з рівня техніки вогнезахисних і 1 UA 98622 C2 5 10 15 20 25 30 35 40 45 50 55 60 протипожежних дверей не має коробчату форму і виконано без об'ємного простору, а забезпечено охоплюючою рамою. Перевага такого конструктивного виконання полягає в тому, що розмір рами в приймальному пристрої для розміщення протипожежного елементу при необхідності можна змінювати і таким чином погоджувати з призначеним для замикання дверним отвором. Рама, яка містить приймальний пристрій, складається з окремих елементів, які для подальшого узгодження розміру з дверним отвором можна підрізати або замінити елементами рами, розмір яких точно відповідає необхідним вимогам. При цьому рама з приймальним пристроєм для протипожежного є самонесучою конструкцією, таким чином рама дверного полотна вже сама по собі володіє достатньою власною міцністю, а це дозволяє точно за розміром вмонтовувати дверне полотно вогнезахисних і протипожежних дверей в місці монтажу. Так, наприклад, є можливість елементи рами, з яких згодом виготовляють раму дверного полотна, відрізувати точно за розміром на місці установки і потім зібрати вже готову до установки раму дверного полотна. Як було описано вище, рама дверного полотна служить як пристрій для розміщення вогнезахисного і протипожежного елементу, виконаного з вогнестійкою і жаростійкого матеріалу, який переважно виконаний пластинчастим і після завершення виготовлення рами його можна точно за розміром відрізувати на місці монтажу. Конструктивне виконання дверей по даному винаходу принципово відрізняється від відомих дверей. В якості пристрою для розміщення протипожежного елементу використовують охоплюючу раму, яка складається з окремих елементів, при цьому елементи рами можна згодом погоджувати по розмірах на місці установки з дверним отвором, що підлягає закриванню, чого не можна сказати про відомі згідно рівню техніки конструкції дверей. Елементи рами мають переважно Т-подібний поперечний перетин, завдяки чому досягається особлива міцність самонесучої рамної конструкції. У зв'язку з цим можна допускати також і інші форми поперечного перетину, зокрема, L-подібний поперечний перетин елементів рами. Рама дверного полотна, що служить як пристрій для розміщення протипожежного елементу, може залежно від форми поперечного перетину приймати один або декілька протипожежних елементів. При цьому протипожежні елементи виконані переважно у вигляді пластин, наприклад, за допомогою пригвинчення, фальцювання або склеювання. Зокрема, дві протипожежні пластини можна закріпити на рамі, а саме по одній на кожній стороні плеча. Елементи рами мають переважно Т-подібний поперечний перетин, при цьому, виходяче з основи плече Т-подібного перетину в змонтованому стані дверей направлене від дверної коробки. Переважно по обидві сторони цього плеча виконують протипожежний елемент, який при використанні відповідної склеювальної речовини приклеюють до плеча. Відповідно до ще одного варіанту здійснення винаходу передбачено, щоб рама з боку дверної коробки мала ущільнення, що змінює під впливом температури розмір і/або форму. На випадок пожежі це ущільнення, наприклад, спінюється і в цілому щільно закриває зазор між дверним полотном з одного боку і дверною коробкою з іншого боку. Відповідно до ще одного варіанту здійснення винаходу виконано облицювання, яке перекриває, принаймні, область примикання між рамою і протипожежним елементом. Відповідно до переважного варіанту здійснення облицювання є U-подібним облицюванням з листового металу, яке насаджується на раму дверного полотна і покриває всю раму дверного полотна, а також область примикання між рамою і протипожежним елементом. Таким чином, зорово досягається цілісного виконання дверного полотна. Облицювання з листового заліза з боку дверної коробки може мати отвори, через які на випадок пожежі може розповсюджуватися ущільнення, що змінює розмір і/або форму. Альтернативно можна передбачати, щоб облицювання з листового заліза мало заздалегідь передбачені місця розриву, так щоб на випадок пожежі, ущільнення, що змінює під дією температури розмір і/або форму зруйнувало облицювання з листового металу і щільно прилягло до дверної коробки. Інші відмітні ознаки і переваги винаходу втікають з наступного нижче опису з посиланнями на фігури, що додаються, на яких На фіг. 1 представлений вигляд збоку двері згідно винаходу; На фіг. 2 представлений схематичний тривимірний вид рами дверного полотна, яка забезпечена пристроєм, який служить для розміщення протипожежного елементу; На фіг. 3 представлений збільшений тривимірний вид сегменту ІІІ на фіг.1; На фіг. 4 представлений вигляд в розрізі дверей по даному винаходу по лінії VI-VI на фіг. 1. На фіг. 1 показані двері по даному винаходу. Двері 1 мають дверну коробку 2, а також прилегле до неї дверне полотно 3. 2 UA 98622 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 2 представлений тривимірний вигляд ще повністю не змонтованого дверного полотна 3 вогнезахисних і протипожежних дверей 1 по даному винаходу. Дверне полотно 3 забезпечено, як про це буде докладніше сказано нижче, пристроєм для розміщення вогнезахисного і протипожежного елементу, виконаного з вогнестійкого і жаростійкого матеріалу, при цьому даний пристрій виконаний згідно винаходу у вигляді охоплюючої рами 7. Рама 7 складається, як зображено на фіг. 2, з окремих елементів рами 14, які переважно за допомогою кутових з'єднань об'єднані в раму 7. Само собою зрозуміло, що можна використовувати не тільки кутові з'єднання, але також і іншу техніку з'єднання окремих елементів рами 14. Таким чином, винахід не обмежується застосуванням кутових кріплень. Як це найнаочніше видно з сегменту на фіг. 3 і горизонтальної проекції в розрізі на фіг. 4, елементи рами 14, які утворюють раму 7, мають Т-подібний поперечний перетин. Таке Тподібне виконання елементів рами 14 має перевагу, яка полягає в тому, що завдяки такому виконанню досягається особлива міцність рами 7. Як зображено на фіг. 3, рама 7 може використовуватися також для розміщення замкового пристрою 15, а також замикаючого пристрою, забезпеченого натискною дверною ручкою 16. На фіг. 4 показана горизонтальна проекція в розрізі дверей 1 по даному винаходу. Двері 1 містять прикріплену до цегляної стіни 5 дверну коробку 2, а також дверне полотно 3. Двері 1 служать для закривання відомим чином дверного отвору 4. Двері 1 по даному винаходу виконані у вигляді вогнезахисних і протипожежних дверей і з цієї причини вони забезпечені вогнезахисними і протипожежними елементами 9 і 10. виконаними з вогнестійкого і жаростійкого матеріалу. Як зображено на фіг. 4, вогнезахисні і протипожежні елементи 9 і 10 виконані у вигляді пластин і приклеєні до елементів рами 14 рами 7, що має пристрій для розміщення вогнезахисних і протипожежних елементів 9 і 10. Клейове з'єднання між рамою 7 з одного боку і вогнезахисними і протипожежними елементами 9 і 10 з іншого боку, зображене на фіг.4. відмічено позицією 8. Створюючі раму 7 елементи рами 14 мають основу 17 з одного боку і плече, що примикає до нього, 18 з іншого боку, при цьому плече 18 розташовано на основі 17 так, що елементи рами 14 мають Т-подібний поперечний перетин, як це зображено на фіг. 4. Згідно фіг. 4 протипожежний елемент 9 розташований з одного боку, а протипожежний елемент 10 з другого боку плеча 18 зображеного тут елементу рами 14. Клейове з'єднання протипожежних елементів 9 і 10 із зображеним тут елементом рами 14 виконано на торці, тобто між основою 17, зображеного тут елементу рами 14, і відповідно з торцевих сторін, звернених до основи 17 протипожежних елементів 9 і 10. Для збільшення зорової привабливості дверного полотна воно також додатково забезпечене облицюванням 11 з листового металу, яке, як зображено на фіг. 4, закриває раму 7 і перехідну ділянку між рамою 7 з одного боку і протипожежними елементами 9 і 10 з іншого боку. Облицювання з листового заліза може бути виконано цілісним або ж складатися з облицювальних кутиків, як це зображено на фіг. 3. У закритому положенні, в якому двері 1 закривають дверний отвір 4, як це зображено на фіг. 4, дверне полотно 3 прилягає до розташованого на дверній коробці 2 ущільнення 6. Ущільнення 6 може бути стандартним дверним ущільненням, яке не забезпечує герметичного прилягання між дверною коробкою 2 і дверним полотном 3. Для герметичного прилягання на випадок пожежі між дверною коробкою 2 і дверним полотном 3 виконане ущільнення 13, що проходить переважно навколо по торцю, розташоване на дверному полотні 3. Ущільнення 13 є в даному випадку ущільненням, яке під впливом температури змінює свій розмір і/або форму, і яке на випадок пожежі, наприклад, розбухає і перекриває зазор між дверним полотном 13 і дверною коробкою 2. Для забезпечення можливості розбухання дверного ущільнення 13 на випадок пожежі, облицювання з листового заліза, що закриває раму 7, забезпечене отвором 12. Через отвір 12 ущільнення 13 може проникати для забезпечення герметичного перекриття шляхом зіткнення з дверною коробкою 2. У альтернативному варіанті здійснення винаходу можна передбачити, щоб облицювання 11 забезпечувалося не отвором 12, а заздалегідь передбаченими місцями розриву. На випадок пожежі, тобто у тому випадку, коли дверне ущільнення 3 під впливом температури розбухне, облицювання 11 руйнуватиметься в передбаченому для цього місці і забезпечить герметичне перекриття між дверною коробкою 2 і дверним полотном 3. Перелік позицій 1. Двері. 2. Дверна коробка. 3. Дверне полотно. 4. Дверний отвір. 3 UA 98622 C2 5 10 5. Цегляна стіна. 6. Ущільнення. 7. Рама. 8. Клейове з'єднання. 9. Протипожежний елемент. 10. Протипожежний елемент. 11. Облицювання. 12. Отвір. 13. Ущільнення. 14. Елемент рами. 15. Замковий пристрій. 16. Нитискна дверна ручка. 17. Основа. 18. Плече. 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 1. Двері, зокрема, вогнезахисні і протипожежні двері для закривання дверного отвору (4), з дверним полотном (3), яке має пристрій для розміщення вогнезахисного і протипожежного елемента (9, 10), виконаного з вогнестійкого і жаростійкого матеріалу, які відрізняються тим, що пристрій виконаний у вигляді охоплюючої рами (7) з Т-подібним перерізом, при цьому рама (7) виконана з можливістю змінювати її розмір на місці установки відповідно до розміру дверного отвору (4). 2. Двері за п. 1, які відрізняються тим, що рама (7) виконана з елементів рами (14), що скріпляються переважно кутовими з'єднувачами. 3. Двері за п. 2, які відрізняються тим, що елементи рами (14) мають T-подібний поперечний переріз. 4. Двері за одним з попередніх пунктів, які відрізняються тим, що протипожежний елемент (9, 10) виконаний пластинчастим. 5. Двері за одним з попередніх пунктів 2-4, які відрізняються тим, що протипожежний елемент (9, 10) прикріплений до елементів рами (14) за допомогою клейового з'єднання. 6. Двері за одним з попередніх пунктів 2-4, які відрізняються тим, що протипожежний елемент (9, 10) прикріплений до рамних елементів (14) за допомогою фальцьового з'єднання. 7. Двері за одним з попередніх пунктів, які відрізняються тим, що рама (7) з боку дверної коробки має ущільнення (13), що розширюється під впливом температури і змінює розмір і форму. 8. Двері за одним з попередніх пунктів, які відрізняються тим, що облицювання (11) закриває щонайменше область примикання між рамою (7) і протипожежним елементом (9, 10). 9. Двері за п. 8, які відрізняються тим, що облицювання (11) виконане з листового заліза. 4 UA 98622 C2 5 UA 98622 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
