Протирецидивний пристрій для фіксації стоп у дітей при лікуванні клишоногості

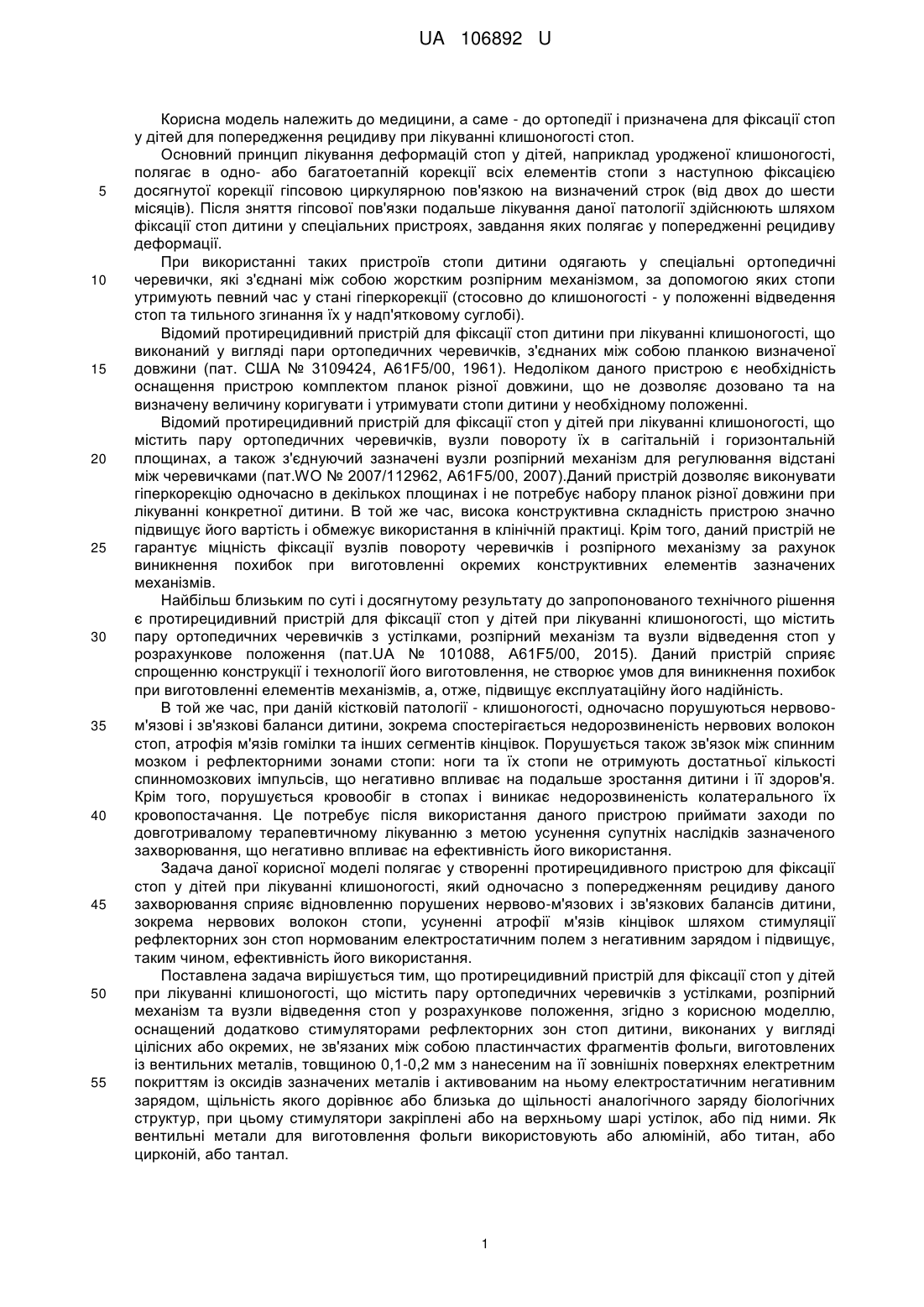

Реферат: Протирецидивний пристрій для фіксації стоп у дітей при лікуванні клишоногості містить пару ортопедичних черевичків з устілками, розпірний механізм та вузли відведення стоп у розрахункове положення. Додатково він оснащений стимуляторами рефлекторних зон стоп дитини, виконаних у вигляді цілісних або окремих, не зв'язаних між собою пластинчастих фрагментів фольги, виготовлених із вентильних металів, товщиною 0,1-0,2 мм з нанесеним на її зовнішніх поверхнях електретним покриттям із оксидів зазначених металів і активованим на ньому електростатичним негативним зарядом, щільність якого дорівнює або близька до щільності аналогічного заряду біологічних структур. Стимулятори закріплені або на верхньому шарі устілок, або під ними. UA 106892 U (54) ПРОТИРЕЦИДИВНИЙ ПРИСТРІЙ ДЛЯ ФІКСАЦІЇ СТОП У ДІТЕЙ ПРИ ЛІКУВАННІ КЛИШОНОГОСТІ UA 106892 U UA 106892 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме - до ортопедії і призначена для фіксації стоп у дітей для попередження рецидиву при лікуванні клишоногості стоп. Основний принцип лікування деформацій стоп у дітей, наприклад уродженої клишоногості, полягає в одно- або багатоетапній корекції всіх елементів стопи з наступною фіксацією досягнутої корекції гіпсовою циркулярною пов'язкою на визначений строк (від двох до шести місяців). Після зняття гіпсової пов'язки подальше лікування даної патології здійснюють шляхом фіксації стоп дитини у спеціальних пристроях, завдання яких полягає у попередженні рецидиву деформації. При використанні таких пристроїв стопи дитини одягають у спеціальні ортопедичні черевички, які з'єднані між собою жорстким розпірним механізмом, за допомогою яких стопи утримують певний час у стані гіперкорекції (стосовно до клишоногості - у положенні відведення стоп та тильного згинання їх у надп'ятковому суглобі). Відомий протирецидивний пристрій для фіксації стоп дитини при лікуванні клишоногості, що виконаний у вигляді пари ортопедичних черевичків, з'єднаних між собою планкою визначеної довжини (пат. США № 3109424, A61F5/00, 1961). Недоліком даного пристрою є необхідність оснащення пристрою комплектом планок різної довжини, що не дозволяє дозовано та на визначену величину коригувати і утримувати стопи дитини у необхідному положенні. Відомий протирецидивний пристрій для фіксації стоп у дітей при лікуванні клишоногості, що містить пару ортопедичних черевичків, вузли повороту їх в сагітальній і горизонтальній площинах, а також з'єднуючий зазначені вузли розпірний механізм для регулювання відстані між черевичками (пат.WO № 2007/112962, А61F5/00, 2007).Даний пристрій дозволяє виконувати гіперкорекцію одночасно в декількох площинах і не потребує набору планок різної довжини при лікуванні конкретної дитини. В той же час, висока конструктивна складність пристрою значно підвищує його вартість і обмежує використання в клінічній практиці. Крім того, даний пристрій не гарантує міцність фіксації вузлів повороту черевичків і розпірного механізму за рахунок виникнення похибок при виготовленні окремих конструктивних елементів зазначених механізмів. Найбільш близьким по суті і досягнутому результату до запропонованого технічного рішення є протирецидивний пристрій для фіксації стоп у дітей при лікуванні клишоногості, що містить пару ортопедичних черевичків з устілками, розпірний механізм та вузли відведення стоп у розрахункове положення (пат.UA № 101088, A61F5/00, 2015). Даний пристрій сприяє спрощенню конструкції і технології його виготовлення, не створює умов для виникнення похибок при виготовленні елементів механізмів, а, отже, підвищує експлуатаційну його надійність. В той же час, при даній кістковій патології - клишоногості, одночасно порушуються нервовом'язові і зв'язкові баланси дитини, зокрема спостерігається недорозвиненість нервових волокон стоп, атрофія м'язів гомілки та інших сегментів кінцівок. Порушується також зв'язок між спинним мозком і рефлекторними зонами стопи: ноги та їх стопи не отримують достатньої кількості спинномозкових імпульсів, що негативно впливає на подальше зростання дитини і її здоров'я. Крім того, порушується кровообіг в стопах і виникає недорозвиненість колатерального їх кровопостачання. Це потребує після використання даного пристрою приймати заходи по довготривалому терапевтичному лікуванню з метою усунення супутніх наслідків зазначеного захворювання, що негативно впливає на ефективність його використання. Задача даної корисної моделі полягає у створенні протирецидивного пристрою для фіксації стоп у дітей при лікуванні клишоногості, який одночасно з попередженням рецидиву даного захворювання сприяє відновленню порушених нервово-м'язових і зв'язкових балансів дитини, зокрема нервових волокон стопи, усуненні атрофії м'язів кінцівок шляхом стимуляції рефлекторних зон стоп нормованим електростатичним полем з негативним зарядом і підвищує, таким чином, ефективність його використання. Поставлена задача вирішується тим, що протирецидивний пристрій для фіксації стоп у дітей при лікуванні клишоногості, що містить пару ортопедичних черевичків з устілками, розпірний механізм та вузли відведення стоп у розрахункове положення, згідно з корисною моделлю, оснащений додатково стимуляторами рефлекторних зон стоп дитини, виконаних у вигляді цілісних або окремих, не зв'язаних між собою пластинчастих фрагментів фольги, виготовлених із вентильних металів, товщиною 0,1-0,2 мм з нанесеним на її зовнішніх поверхнях електретним покриттям із оксидів зазначених металів і активованим на ньому електростатичним негативним зарядом, щільність якого дорівнює або близька до щільності аналогічного заряду біологічних структур, при цьому стимулятори закріплені або на верхньому шарі устілок, або під ними. Як вентильні метали для виготовлення фольги використовують або алюміній, або титан, або цирконій, або тантал. 1 UA 106892 U 5 10 15 20 25 30 35 40 45 50 55 60 Оснащення пристрою стимуляторами рефлекторних зон стопи у вигляді пластинчастих цілісних або окремих фрагментів фольги із вентильних металів товщиною 0,1-0,2 мм з нанесеним на її зовнішніх поверхнях електретним покриттям із оксидів зазначених металів і активованим на ньому електростатичним негативним зарядом, щільність якого дорівнює або близька до щільності аналогічного заряду біологічних структур, та закріплення стимуляторів або на верхньому шару устілок, або під ним створює навколо устілок електростатичне поле, що взаємодіє з біологічним полем тканин стопи і стимулює їх рефлекторні зони на довготривалий час, що позитивно позначається на відновленні нервових волокон стопи, а також нервовом'язових і зв'язкових систем дитини, поліпшенню колатерального кровопостачання стоп, і сприяє, таким чином, підвищенню ефективності його використання. Виготовлення стимуляторів рефлекторних зон стопи або із алюмінію, або із титану, або із цирконію, або із танталу дозволяє використовувати запропонований апарат для дітей, батьки яких мають різні матеріальні можливості і розширює, таким чином, функціональні і експлуатаційні його можливості. Аналогічних технічних рішень зі схожими ознаками при проведенні патентно-інформаційного пошуку не виявлено. Це свідчить про те, що запропоноване технічне рішення є новим, промислово та клінічно придатним. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображений загальний вигляд пристрою, вигляд ззаду; на Фіг. 2 - розпірний механізм; на Фіг. 3 - з'єднання кронштейнів вузла відведення стоп; на Фіг. 4 - черевичок з вмонтованим в його підошву різьбовим стержнем і з устілкою; на Фіг. 5 - опорний кронштейн в зборі з різьбовим стержнем; на Фіг. 6 - теж саме, вигляд знизу; на Фіг. 7 - несучий кронштейн, вигляд спереду; на Фіг. 8 - теж саме, що на Фіг. 7, вигляд зверху; на Фіг. 9 - профіль рифлів в поперечному їх перерізі; на Фіг. 10 - устілка, вигляд зверху, без стимулятора рефлекторних зон стопи; на Фіг. 11 - устілка зі стимулятором у вигляді цілісного фрагмента фольги; на Фіг. 12 - теж саме, у вигляді окремих фрагментів фольги; на Фіг. 13 - вигляд на устілку збоку. Протирецидивний пристрій для фіксації стоп у дітей містить пару ортопедичних черевичків 1 і 2, на підошвах 3 яких закріплені, як правило, металеві пластинки 4, розпірний механізм, а також два вузли відведення стоп у розрахункове положення. Розпірний механізм виконаний у вигляді трубки 5 з внутрішньою різноспрямованою (правою і лівою) різьбою 6 і встановлених в ній з обох боків різьбових тяг 7 і 8 з пластинчастими наконечниками 9 і 10, на яких виконані циліндричні отвори 11 і 12. Даний механізм також має стопорні гайки 13 і 14, що фіксують різьбові тяги до трубки 5 по завершенні відведення стоп на визначену відстань. Кожен із вузлів відведення стоп дитини містить два, спряжених між собою з можливістю повороту один від одного опорного 15 і несучого 16 кронштейнів відповідно. Зазначені кронштейни виготовлені циліндричними і мають осьові крізні отвори 17 і 18, при цьому отвори 17 в опорних кронштейнах 15 виготовлені різьбовими, а отвори 18 в несучих кронштейнах 16 циліндричними. В підошву кожного черевичка вмонтований різьбовий 1 стержень 19, з яким з'єднаний з можливістю повороту навколо нього опорний кронштейн, а вільний кінець стержня просунутий з зазором через отвір несучого кронштейна 16 і отвір 11 або 12 відповідного наконечника різьбової тяги. На суміжних торцях спряжених між собою кронштейнів 15 і 16 по всій їх площині виготовлені радіальні рифлі 20 і 21 відповідно трикутної форми, однаковими за розмірами, а обидва кронштейни кожного вузла відведення стоп зв'язані між собою накидною гайкою 22 з виконаною в ній внутрішньою різьбою 23, що аналогічна різьбі стержня 19. На обох кінцях різьбових стержнів 19 змонтовані затискні гайки 24 і 25 відповідно. На несучих кронштейнах 16 виконані щонайменше дві бічні грані 26 під ключ. Найбільша висота а рифлів 20 і 21 складає у межах 1,01,5 мм, а ширина в їх основи - 1,6-1,9 мм. Ортопедичні черевички 1 і 2 оснащені устілками, кожна із яких складається із декількох, з'єднаних між собою шарів матеріалів 27, 28 і 29 з різними модулями пружності по усій її поверхні і здатністю до формопристосування, а також стимуляторів 30 рефлекторних зон стопи дитини. Як матеріали різних шарів устілок використовують різні тканини, спінений полістирол та інші. На верхньому шарі 29 устілок виконані по всій їх поверхні отвори 31, що сприяють вентиляції ступі ноги. Як стимулятори рефлекторних зон стоп дитини використовують фольгу з вентильних металів товщиною 0,1-0,2 мм з занесеним на їх зовнішніх поверхнях електретним покриттям 32 з оксидів зазначених металів і активованим на ньому електростатичним негативним зарядом, щільність якого дорівнює або близька до щільності аналогічного заряду біологічних структур, що -8 2 складає як - 10 Кул/см . 2 UA 106892 U 5 10 15 20 25 30 35 40 45 Фольгу для стимуляторів 30 виготовлять або із алюмінію, або із титану, або із цирконію, або із танталу, залежно від матеріальних можливостей батьків дитини. Використовують стимулятори у вигляді цілісного або окремих, не зв'язаних між собою пластинчастих фрагментів 33 фольги, закріплених або на верхньому шарі 29 устілки, або під ним з можливістю перекриття ними якомога більше рефлекторних зон стопи. Таке виконання стимуляторів і закріплення їх на устілках черевичків не створює ніяких незручностей для дитини і сприяє більш високій ефективності їх функціонування. Електретне покриття 32 на фользі виконують методом мікродугового оксидування в електролізній ванні, наповненій, переважно, лужним розчином при визначених параметрах проведення оксидування - щільності електричного струму, напрузі і тривалості процесу. При цьому на зовнішніх поверхнях фрагментів фольги утворюється негативний електричний заряд, а навколо них формується довготривале (на декілька місяців) статичне електричне поле, що глибоко проникає (на 2-4 см. І більш) в біологічні структури стопи, включаючи її рефлекторні зони, і викликає ряд позитивних біологічних процесів. Запропонований протирецидивний пристрій використовують для лікування клишоногості у дітей після консервативного, а інколи після хірургічного лікування даної патології наступним чином. Одягають ортопедичні черевички 1 і 2 з устілками і з розташованими на останніх стимуляторами 30 на ніжки дитини таким чином, щоб їх п'ятки повністю контактували з підошвами черевичків. Останні щільно зашнуровують. Налагоджують кути відведення стоп дитини у розрахункове положення. Затискні гайки 24 і 25 при цьому відкручені, а між торцями спряжених між собою опорних і несучих кронштейнів кожного вузла відведення стоп утворюється досить великий зазор, який дозволяє вільно виконувати зазначене відведення (поворот) стоп на визначений кут, що визначається лікарем. Після налагодження даного кута торці опорних і несучих кронштейнів з'єднують один з одним і рифлі одного кронштейна входять в пази між рифлями другого кронштейна. Зазначені кронштейни потім фіксуються між собою відповідною накидною гайкою 22 за допомогою різьби 23 і різьби стержня 19. Потім фіксують зазначений стержень 19 до відповідного наконечника різьбової тяги 7 або 8 за допомогою затискних гайок 24 і 25. Таке конструктивне виконання окремих елементів пристрою дозволяє виготовляти їх за більш простими технологіями і не потребує при цьому використання спеціального обладнання і устаткування, що виключає похибки при їх виготовленні. Підвищується також міцність з'єднання кронштейнів між собою, що позитивно позначається на якості використання пристрою. Електростатичне поле з негативним зарядом, що існує навколо устілок зі стимуляторами 30, взаємодіє з біологічним полем тканин стоп і викликає ряд біологічних процесів, що спрямовані на відновлення порушених патологією нервово-м'язових і зв'язкових балансів, зокрема нервових волокон стоп, усунення з часом атрофії м'язів кінцівок, зокрема гомілок, відновлення зв'язку між спинним мозком і рефлекторними зонами стоп, за рахунок чого ноги та їх стопи отримують достатню кількість нервових імпульсів. Крім того, за рахунок збудженої дії електростатичного поля електретного покриття 32 на рефлекторні зони стоп пришвидшується відбудова капілярного кровообігу в них, а також прискорюється кровообіг в судинах стоп і ніг і в м'язах кінцівок за рахунок упорядкування переміщення складових компонентів крові (лейкоцитів, тромбоцитів тощо) всередині його потоку. Це не потребує додаткових заходів для усунення вищезазначених супутніх патологій, що виникають з появою клишоногості у дітей, що значно поліпшує ефективність використання такого пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Протирецидивний пристрій для фіксації стоп у дітей при лікуванні клишоногості, що містить пару ортопедичних черевичків з устілками, розпірний механізм та вузли відведення стоп у розрахункове положення, який відрізняється тим, що він оснащений додатково стимуляторами рефлекторних зон стоп дитини, виконаних у вигляді цілісних або окремих, не зв'язаних між собою пластинчастих фрагментів фольги, виготовлених із вентильних металів, товщиною 0,10,2 мм з нанесеним на її зовнішніх поверхнях електретним покриттям із оксидів зазначених металів і активованим на ньому електростатичним негативним зарядом, щільність якого дорівнює або близька до щільності аналогічного заряду біологічних структур, при цьому стимулятори закріплені або на верхньому шарі устілок, або під ними. 2. Протирецидивний пристрій для фіксації стоп у дітей при лікуванні клишоногості, згідно з п. 1, який відрізняється тим, що як вентильні метали для виготовлення фольги використовують або алюміній, або титан, або цирконій, або тантал. 3 UA 106892 U 4 UA 106892 U 5 UA 106892 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
