Формувач одиночної багатофазної симетричної серії імпульсів з перенастроюваною тривалістю і кількістю їх в серії

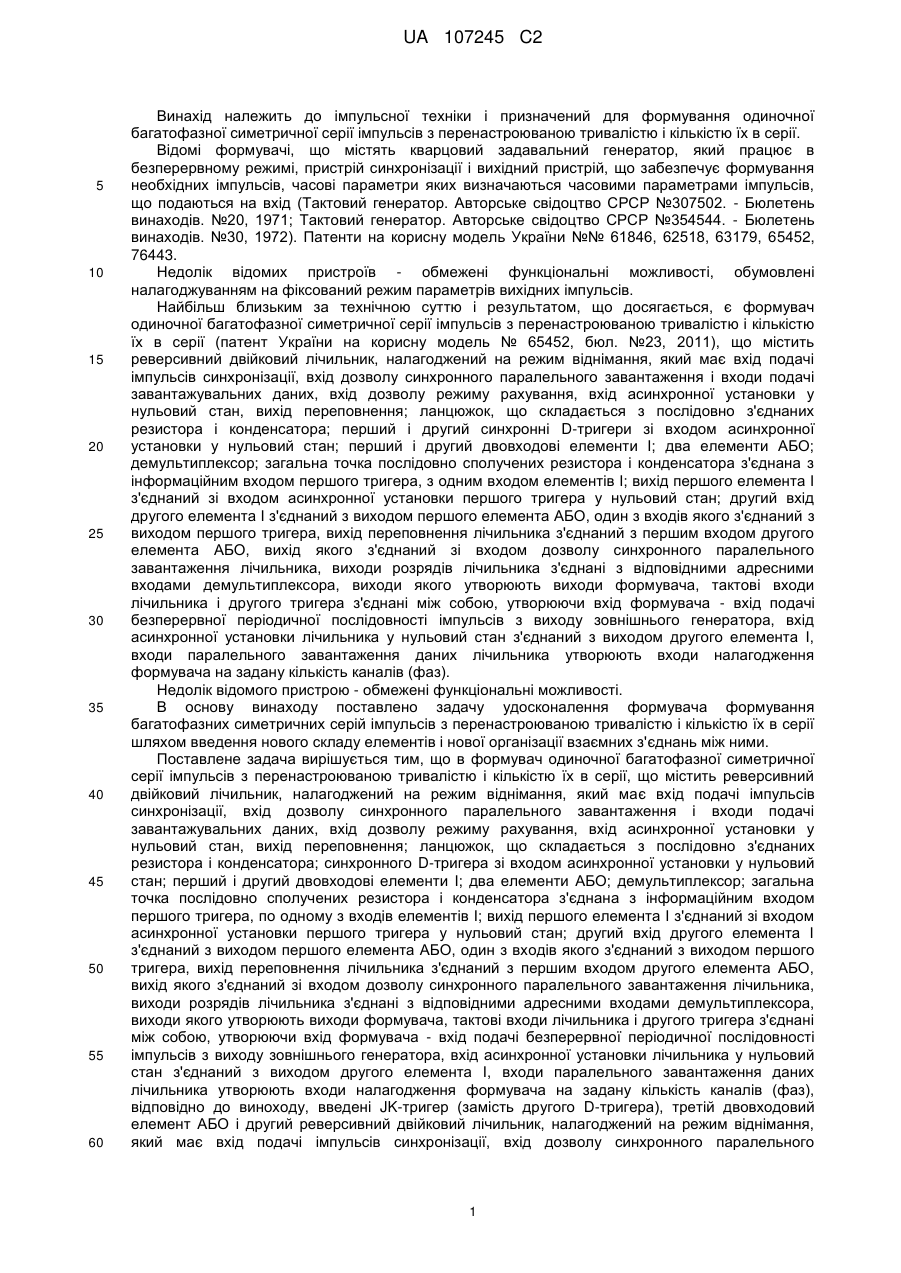

Реферат: Формувач одиночної багатофазної симетричної серії імпульсів з перенастроюваною тривалістю і кількістю їх в серії належить до автоматики, імпульсної, обчислювальної і вимірювальної техніки. Формувач одиночної багатофазної симетричної серії імпульсів з перенастроюваною тривалістю і кількістю їх в серії містить два лічильники, два синхронних тригери зі входом асинхронної установки у нульовий стан, демультиплексор, три двовходових елементи АБО, два двох входових елементи І, ланцюжок, що складається з послідовно з'єднаного резистора і конденсатора тригера. За допомогою запропонованого формувача досягається розширення функціональних можливостей. UA 107245 C2 (12) UA 107245 C2 UA 107245 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до імпульсної техніки і призначений для формування одиночної багатофазної симетричної серії імпульсів з перенастроюваною тривалістю і кількістю їх в серії. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР №307502. - Бюлетень винаходів. №20, 1971; Тактовий генератор. Авторське свідоцтво СРСР №354544. - Бюлетень винаходів. №30, 1972). Патенти на корисну модель України №№ 61846, 62518, 63179, 65452, 76443. Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів вихідних імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач одиночної багатофазної симетричної серії імпульсів з перенастроюваною тривалістю і кількістю їх в серії (патент України на корисну модель № 65452, бюл. №23, 2011), що містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнення; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; перший і другий синхронні D-тригери зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; два елементи АБО; демультиплексор; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого тригера, з одним входом елементів І; вихід першого елемента І з'єднаний зі входом асинхронної установки першого тригера у нульовий стан; другий вхід другого елемента І з'єднаний з виходом першого елемента АБО, один з входів якого з'єднаний з виходом першого тригера, вихід переповнення лічильника з'єднаний з першим входом другого елемента АБО, вихід якого з'єднаний зі входом дозволу синхронного паралельного завантаження лічильника, виходи розрядів лічильника з'єднані з відповідними адресними входами демультиплексора, виходи якого утворюють виходи формувача, тактові входи лічильника і другого тригера з'єднані між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора, вхід асинхронної установки лічильника у нульовий стан з'єднаний з виходом другого елемента І, входи паралельного завантаження даних лічильника утворюють входи налагодження формувача на задану кількість каналів (фаз). Недолік відомого пристрою - обмежені функціональні можливості. В основу винаходу поставлено задачу удосконалення формувача формування багатофазних симетричних серій імпульсів з перенастроюваною тривалістю і кількістю їх в серії шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлене задача вирішується тим, що в формувач одиночної багатофазної симетричної серії імпульсів з перенастроюваною тривалістю і кількістю їх в серії, що містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнення; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронного D-тригера зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; два елементи АБО; демультиплексор; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого тригера, по одному з входів елементів І; вихід першого елемента І з'єднаний зі входом асинхронної установки першого тригера у нульовий стан; другий вхід другого елемента І з'єднаний з виходом першого елемента АБО, один з входів якого з'єднаний з виходом першого тригера, вихід переповнення лічильника з'єднаний з першим входом другого елемента АБО, вихід якого з'єднаний зі входом дозволу синхронного паралельного завантаження лічильника, виходи розрядів лічильника з'єднані з відповідними адресними входами демультиплексора, виходи якого утворюють виходи формувача, тактові входи лічильника і другого тригера з'єднані між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора, вхід асинхронної установки лічильника у нульовий стан з'єднаний з виходом другого елемента І, входи паралельного завантаження даних лічильника утворюють входи налагодження формувача на задану кількість каналів (фаз), відповідно до виноходу, введені JK-тригер (замість другого D-тригера), третій двовходовий елемент АБО і другий реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного 1 UA 107245 C2 5 10 15 20 25 30 35 40 45 50 55 завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнення, який з'єднаний з його входом дозволу режиму рахування, зі входами J і К другого тригера, входом третього елемента АБО, другий вхід якого з'єднаний з прямим виходом JK-тригера і керуючим входом демультиплексора, інверсний вихід JK-тригера з'єднаний з другим входом першого елемента І, вихід третього елемента АБО з'єднаний з другим входом другого елемента АБО, другий вхід першого елемента АБО з'єднаний з виходом другого елемента АБО, вихід якого з'єднаний з другим входом першого елемента АБО, вхід асинхронної установки у нульовий стан JK-тригера і другого лічильника з'єднаний з виходом другого елемента І, тактовий вхід другого лічильника з'єднаний з тактовим входом першого лічильника; вхід дозволу режиму рахування другого лічильника з'єднаний з рівнем логічного нуля, входи паралельного завантаження другого лічильника утворюють входи налагодження формувача на задану тривалість вихідних імпульсів. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: два реверсивні двійкові лічильники 1, 2, налагоджених на режим віднімання, кожен з яких має вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід Р0 дозволу/заборони режиму лічби, вхід асинхронної установки в нульовий стан R, вихід переповнення Р4; JK-тригер 3 зі входом R асинхронної установки у нульовий стан; демультиплексор 4; резистор 5 і конденсатор 6; синхронний D-тригер 7, зі входом R асинхронної установки у нульовий стан; перший і другий двовходові елементи І (8, 9); перший, другий і третій двовходові елементи АБО 10, 11, 12. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана з інформаційним входом D-тригера 7, з одним входом елементів 8, 9. Другий вхід елемента 8 з'єднаний з інверсним виходом JK-тригера 3. Вихід елемента 8 з'єднаний зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 9 з'єднаний з виходом елемента 10. Один з входів елемента 10 поєднаний з виходом D-тригера 7, другий - з виходом елемента 11 і входом дозволу синхронного паралельного завантаження L лічильника 1. Вихід переповнення Р4 лічильника 1 з'єднаний зі входом елемента 11. Виходи розрядів (Q0-Q3) лічильника 1 з'єднані з відповідними адресними входами (А 0-А3) демультиплексора 4, виходи якого утворюють виходи формувача (F0-F15). Вихід переповнення Р4 лічильника 2 з'єднаний з його входом Р0 дозволу режиму лічби, зі входами J і К тригера 3 і входом елемента АБО 12, другий вхід якого з'єднаний з виходом JK-тригера 3 і керуючим входом Е демультиплексора 4. Вихід елемента АБО 12 з'єднаний зі входом Р0 дозволу режиму рахування лічильника 1 і з другим входом елемента АБО 11, вихід якого з'єднаний з другим входом елемента АБО 10 і входом L дозволу синхронного паралельного завантаження лічильника 1. Входи R асинхронної установки у нульовий стан лічильників 1, 2 і тригера 3 з'єднані з виходом елемента І 9. Тактові входи С лічильників 1, 2 і тригера 3 утворюють вхід формувача С - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Входи паралельного завантаження (D0-D3) лічильника 1 утворюють входи (d0-d3) налагодження формувача на задану кількість каналів (фаз). Входи завантаження (D0-D3) лічильника 2 утворюють входи (а0-а3) налагодження формувача на задану тривалість вихідних імпульсів. Тактовий вхід С тригера 7 утворює вхід подачі імпульсів запуску (Start) формування вихідних імпульсів. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно тригера 7, лічильників 1, 2 і тригера 3. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери 7, 3 і обоє лічильники переходять в нульовий стан, формуючи рівень логічного нуля відповідно на виходах Q тригерів 7, 11 і на виходах переповнення Р4 лічильників 1, 2, що веде до формування рівня нуля на виході елемента АБО 10, з'єднаного зі входом елемента І 9, що забезпечує підтвердження (блокування) рівня нуля на його виході і по закінченні перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень нуля на входах R асинхронної установки тригера 3 і лічильників 1, 2 у нульовий стан. Оскільки режим асинхронної установки у нульовий стан має пріоритет відносно до всіх останніх режимів, 2 UA 107245 C2 5 10 15 20 25 30 35 40 45 50 55 60 то доти, поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан тригера 3 і лічильників залишатиметься незмінним. Під час вступу імпульсу запуску (Start) на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан (Q1=1), формуючи рівень логічної одиниці на вході і виході елемента АБО 10, а отже на вході та виході елемента І 9, що забезпечує рівень логічної одиниці на входах R лічильників 1, 2 і тригера 3„ знімаючи блокування нульового стану. Нульове значення сигналу з виходу переповнення Р4 лічильника 1 надходить на вхід елемента 11, а нульове значення сигналу з виходу переповнення Р 4 лічильника 2 надходить входи J і К тригера 3, вхід елемента 12 і на його вхід дозволу паралельного завантаження L (готуючи лічильник 2 до прийому інформації зі входів а 0-а3). Нульове значення сигналу з виходу тригера 3 надходить на другий вхід елемента 12 і далі на вхід елемента 11 і вхід дозволу синхронного паралельного завантаження L лічильника 1, готуючи його до прийому інформації зі входів d0-d3. Під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С по його фронту відбувається перехід тригера 3 в одиничний стан, що веде до формування рівня нуля на вході першого елемента І, тобто до переходу тригера 7 в у нульовий стан, і паралельне завантаження лічильників 1, 2 значеннями сигналів, що подаються на відповідні входи, тобто лічильник 1 переходить у стан D=d3d2d1d0, лічильник 2 переходить у стан A=а3а2а1a0, що веде до формування одиничного значення на виходах переповнення. У результаті цього лічильник 2 переходить в режим лічби, а тригер 3 і лічильник 1 - в режим зберігання, при цьому на виходах Q3Q2Q1Q0 лічильника 1, тобто на адресних входах демультиплексора формується значення, яке дорівнює D=d3d2d1d0, що веде до формування одиничного значення на виході FD демультиплексора (формувача), номер якого співпадає зі значенням D. Під час вступу другого і подальших тактових імпульсів, одиничний стан тригера 3 і зміст лічильника 1 буде залишатися незмінним (рівним D=d3d2d1d0), що забезпечує незмінність одиничного значення на виході формувача, номер якого співпадає зі значенням D, а стан лічильника 2 буде зменшуватиметься на одиницю доти, поки зміст лічильника 2 не стане рівним 0, що веде до формування нульового значення на входах J і К тригера 3 і на вході L лічильника 2, тобто тригер 3 переходіть в режим лічби, а лічильник 2 в режим завантаження, режим зберігання лічильника 1 залишиться незмінним і тоді під час вступу чергового тактового імпульсу С по його фронту відбувається перехід тригера 3 у нульовий стан, що веде до заборони виходів демультиплексора, тобто формування рівня логічного нуля. Лічильник 2 знову переходить у стан A=а3а2а1a0, що забезпечує режим зберігання нульового стану тригера 3 і зміст лічильника 1, а лічильник 2 знову переходить в режим лічби. Під час вступу подальших тактових імпульсів процеси аналогічні, доти, поки зміст лічильника 2 знову не стане рівним 0, при цьому на виході елемента 12, тобто на вході Р0 дозволу режиму лічби лічильника 1, на входах J і К тригера 3 і на вході L лічильника 2 формується нульове значення, що забезпечує режим лічби лічильника 1, тригера 3 і режим завантаження лічильника 2. І тоді з приходом наступного тактового імпульсу тригер 3 переходить в одиничний стан, лічильник 2 знову переходить у стан A=а3а2а1a0, лічильника 1 переходить у стан (d3d2d1d0-1), що веде до формування одиничного значення на виході демультиплексора (тобто на виході формувача), номер якого співпадає зі значенням (D-1), тобто на виході FD-1. Надалі процеси аналогічні, доти, поки зміст лічильників і стан тригера 3 не стане рівним 0, на входах елемента АБО 10 і його виході буде сформований рівень логічного 0, обумовлюючи рівень логічного нуля на вході та виході елемента І 9, тобто на входах R лічильників і тригера 3, що призведе до блокування їх нульового стану, тобто припинення генерації. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час вступу на вхід С формувача періодичної послідовності імпульсів з періодом Т на (D+1) його виходах (починаючи з виходу FD, номер якого співпадає зі значенням d3d2d1d0, і закінчується виходом з нульовим індексом - F0) генерується одиночна серія симетричної послідовності імпульсів параметри яких (тривалість імпульсу - tи, тривалість паузи - tп, кількість імпульсів в серії - N) визначаються значенням управляючих слів А і D: tи=tп=(В+1)Т, N=(D+1). Зі вступом наступного імпульсу запуску усі процеси повторюються. На фіг. 2 приведений граф переходів формувача, що складається з трьох кілець (верхнє кільце - граф переходів лічильника 1, середнє кільце - граф переходів лічильника 2, нижнє кільце - граф переходів тригера 3) із загальною вершиною, відповідною нульовому стану тригера 3 і лічильників, а на фіг. 3 - епюри, що ілюструють роботу для варіанта налагодження А=2, D=3, визначаючого параметри вихідної послідовності імпульсів, тобто тривалість імпульсів - tи=tп=(В+1)Т=3Т, кількість імпульсів в серії (кількість фаз) - N=(D+1)=4. 3 UA 107245 C2 На відміну від відомого пристрою формування одиночної багатофазної симетричної серії імпульсів з перенастроюваною тривалістю і кількістю їх в серії розширює функціональної можливості формувача. 5 10 15 20 25 30 35 40 ФОРМУЛА ВИНАХОДУ Формувач одиночної багатофазної симетричної серії імпульсів з перенастроюваною тривалістю і кількістю їх в серії, що містить реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнення; ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан; перший і другий двовходові елементи І; два елементи АБО; демультиплексор; загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом першого тригера, по одному з входів елементів І; вихід першого елемента І з'єднаний зі входом асинхронної установки першого тригера у нульовий стан; другий вхід другого елемента І з'єднаний з виходом першого елемента АБО, один з входів якого з'єднаний з виходом першого тригера, вихід переповнення лічильника з'єднаний з першим входом другого елемента АБО, вихід якого з'єднаний зі входом дозволу синхронного паралельного завантаження лічильника, виходи розрядів лічильника з'єднані з відповідними адресними входами демультиплексора, виходи якого утворюють виходи формувача, тактові входи лічильника і другого тригера з'єднані між собою, утворюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора, вхід асинхронної установки лічильника у нульовий стан з'єднаний з виходом другого елемента І, входи паралельного завантаження даних лічильника утворюють входи налагодження формувача на задану кількість каналів (фаз), який відрізняється тим, що в нього введені JKтригер, третій двовходовий елемент АБО і другий реверсивний двійковий лічильник, налагоджений на режим віднімання, який має вхід подачі імпульсів синхронізації, вхід дозволу синхронного паралельного завантаження і входи подачі завантажувальних даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнення, який з'єднаний з його входами дозволу режиму рахування, зі входами J і К другого тригера, з першим входом третього елемента АБО, другий вхід якого з'єднано з прямим виходом JK-тригера і керуючим входом демультиплексора, інверсний вихід JK-тригера з'єднаний з другим входом першого елемента І, вихід третього елемента АБО з'єднано з другим входом другого елемента АБО, другий вхід першого елемента АБО з'єднаний з виходом другого елемента АБО, вихід якого з'єднаний з другим входом першого елемента АБО, вхід асинхронної установки у нульовий стан JK-тригера і другого лічильника з'єднані з виходом другого елемента І, тактовий вхід другого лічильника з'єднаний з тактовим входом першого лічильника; вхід дозволу режиму рахування другого лічильника з'єднаний з рівнем логічного нуля, входи паралельного завантаження другого лічильника утворюють входи налагодження формувача на задану тривалість вихідних імпульсів. 4 UA 107245 C2 5 UA 107245 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
