Спосіб заряджання зброї відповідно до швидкості стрільби

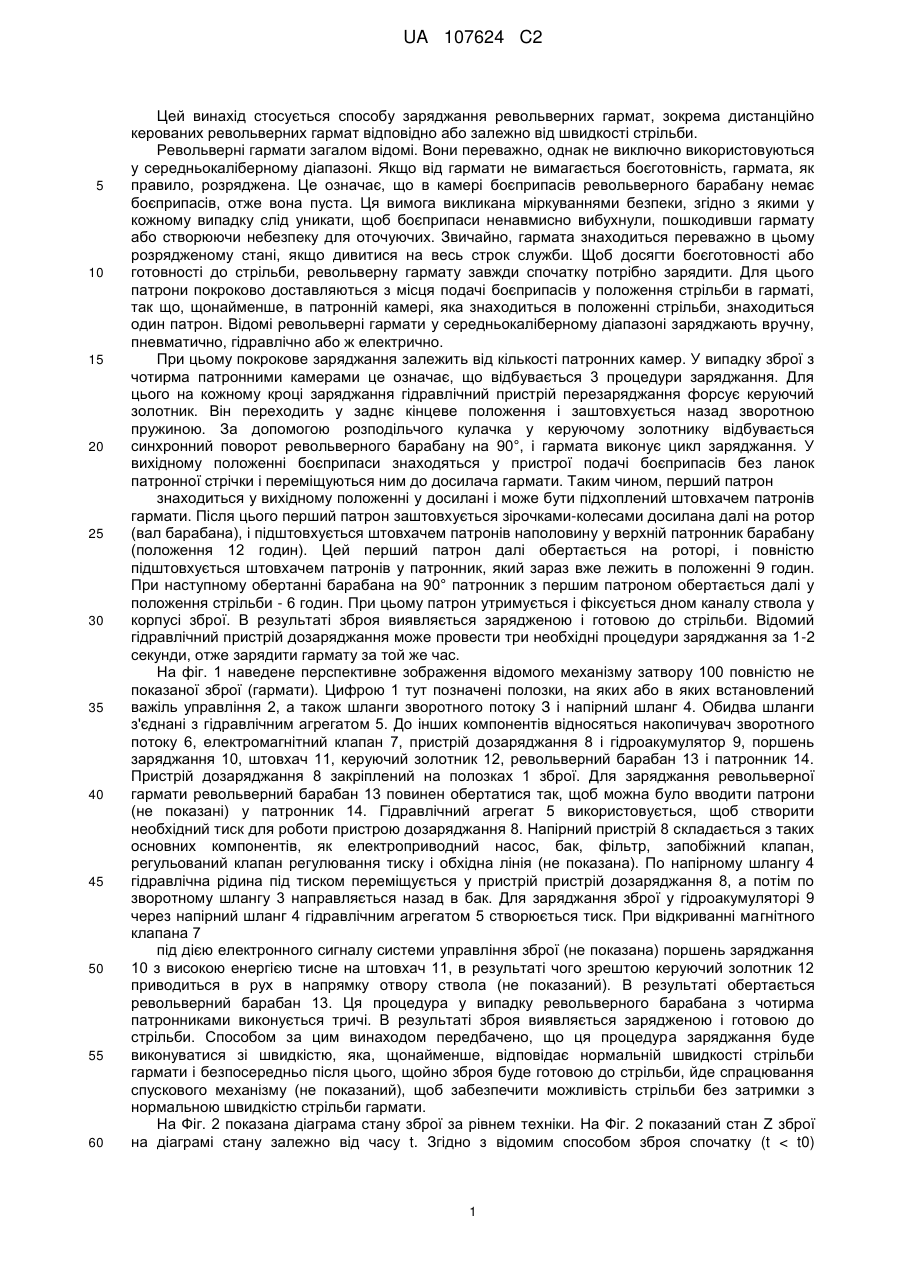

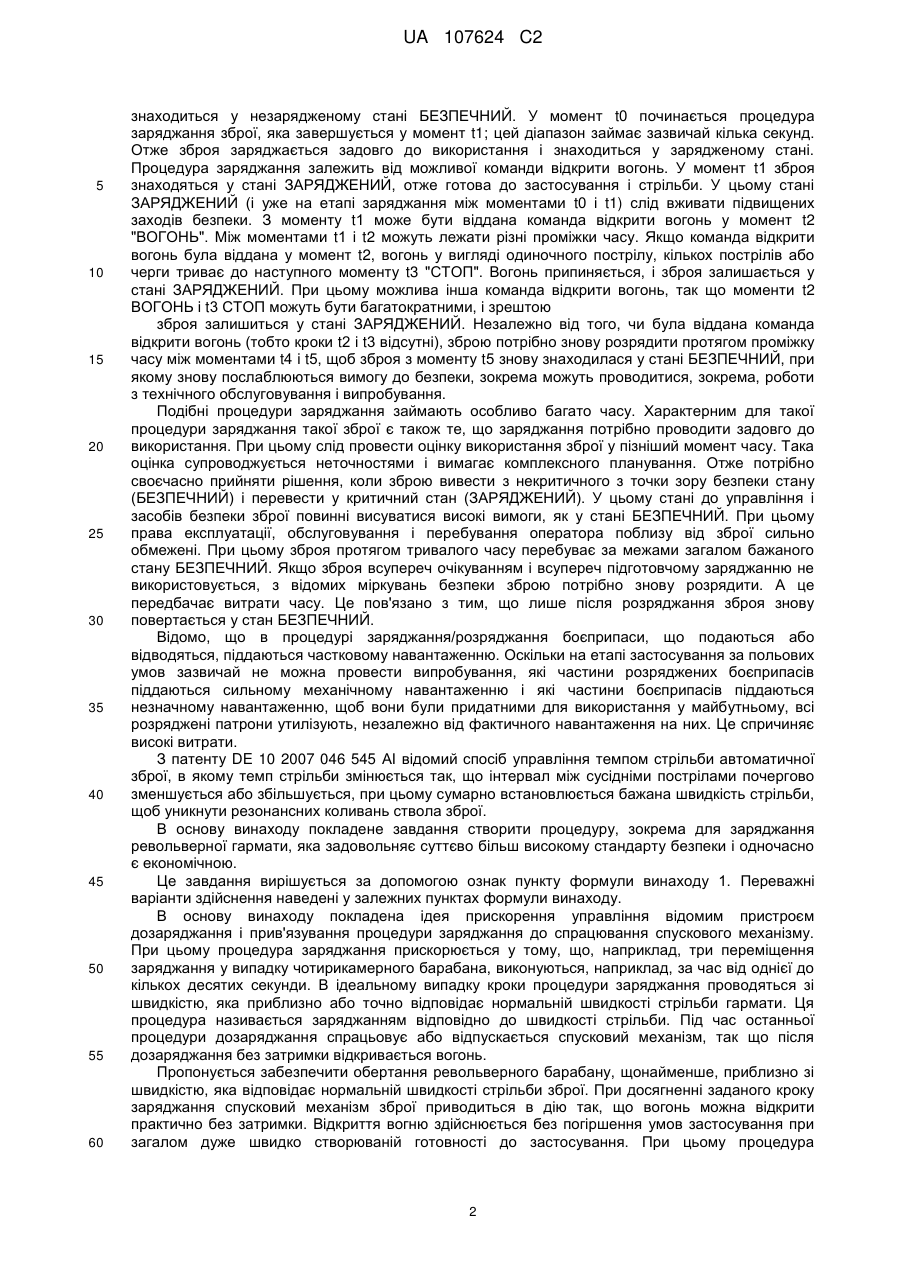

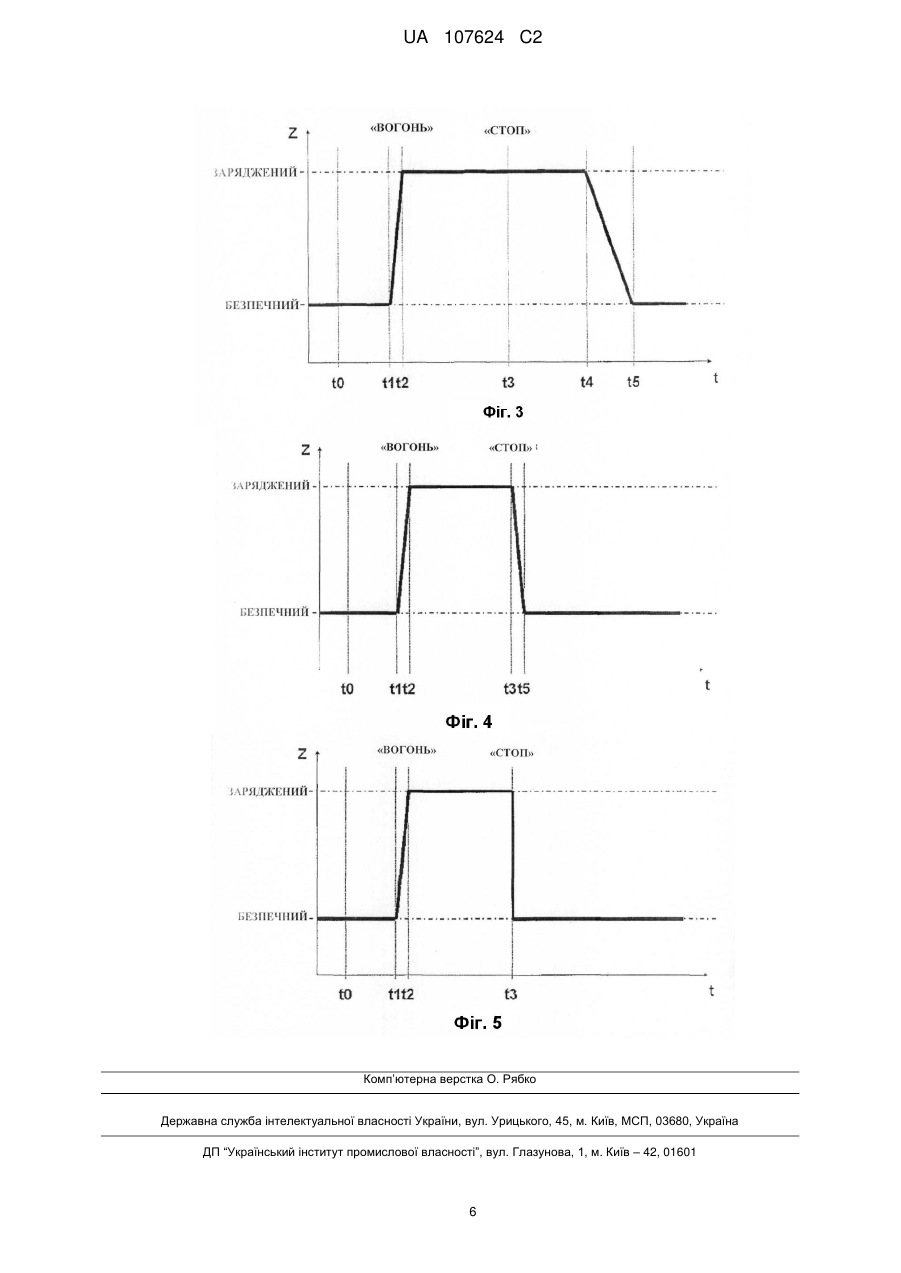

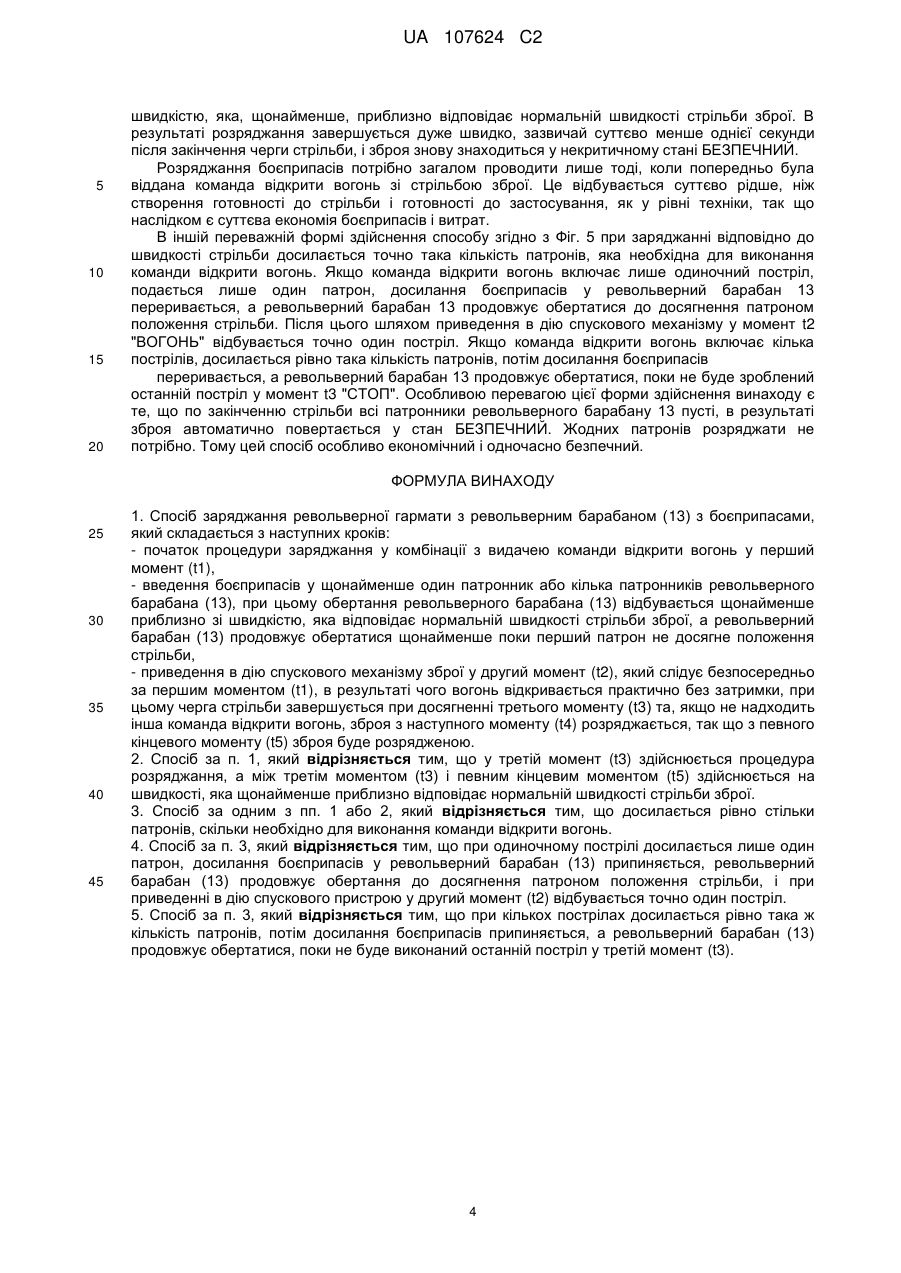

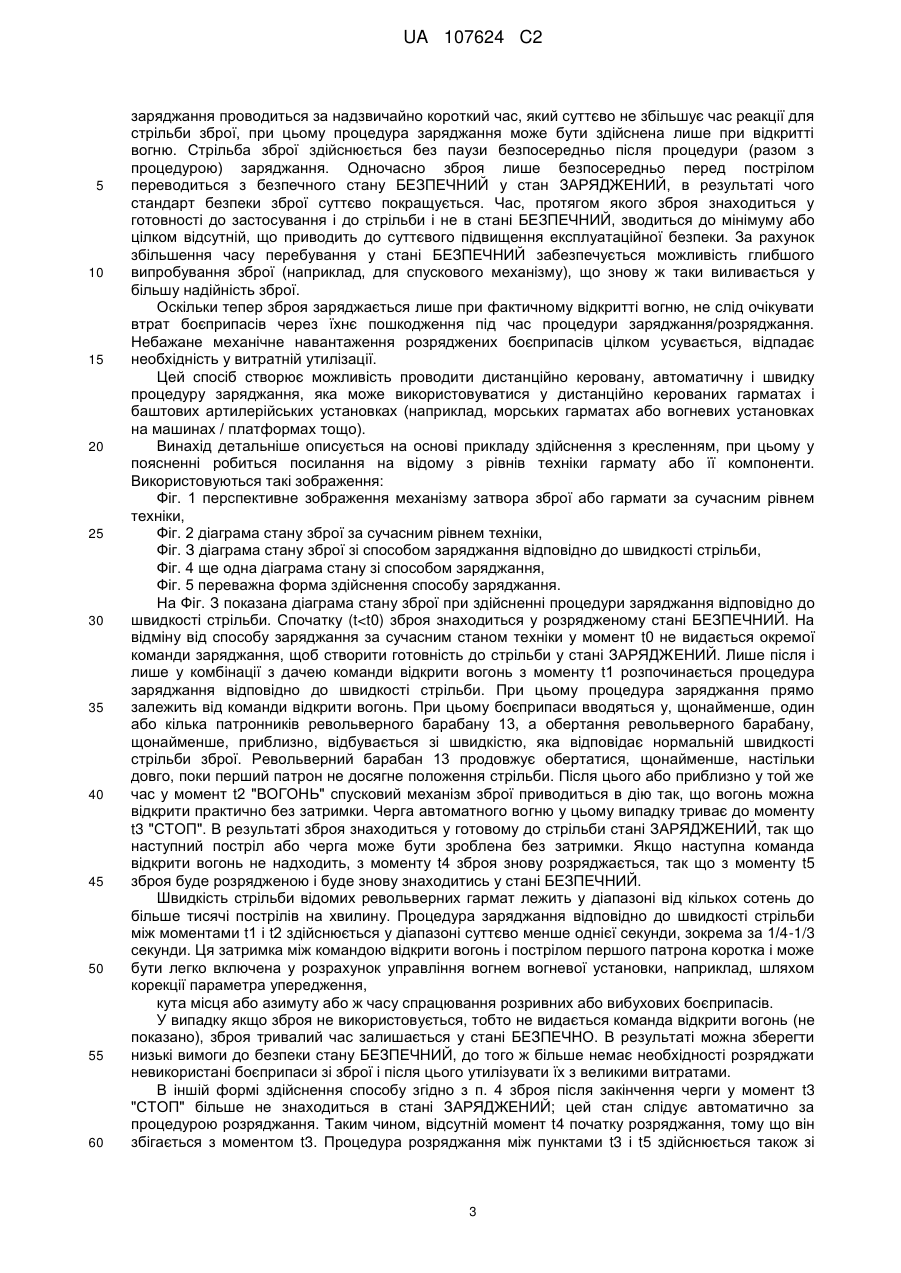

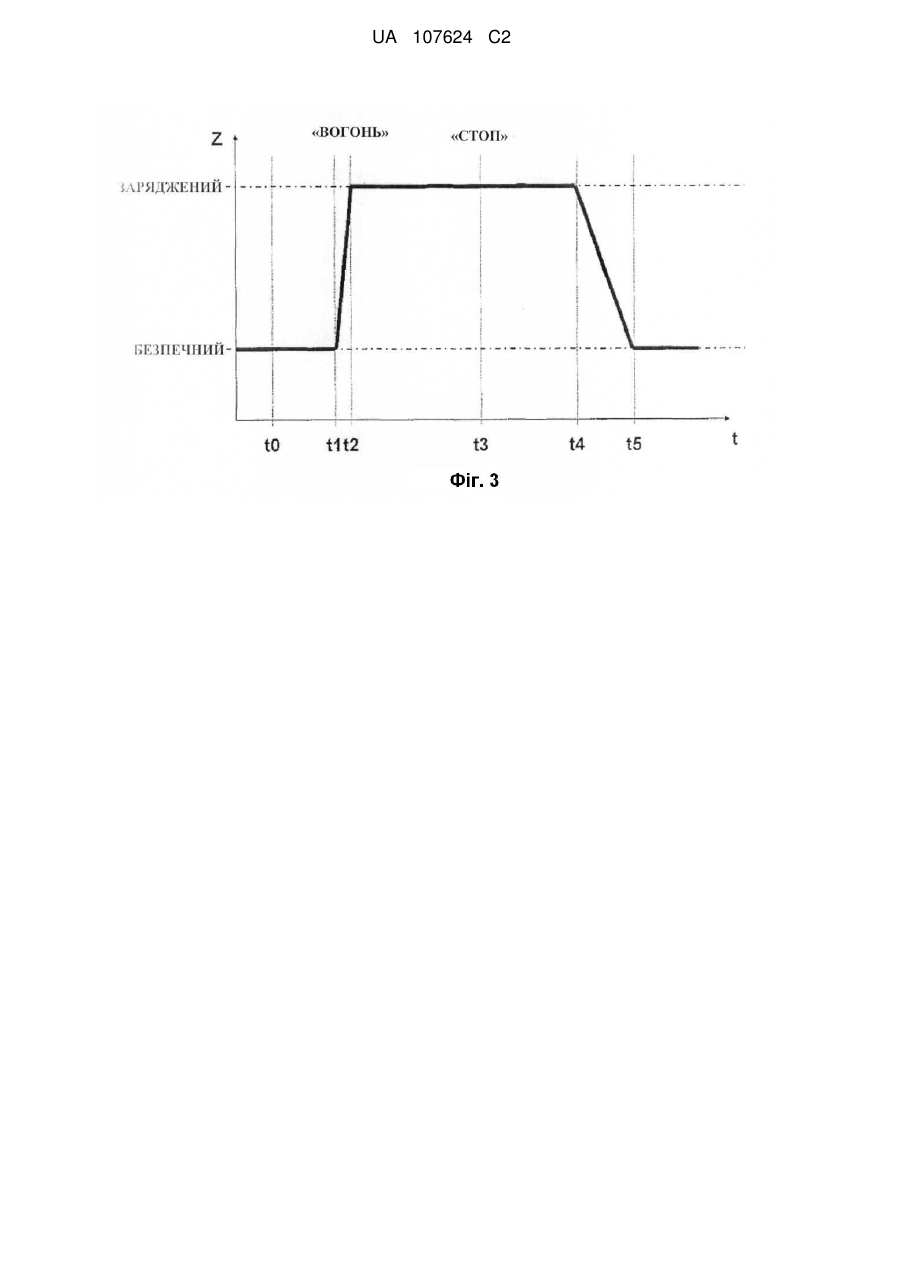

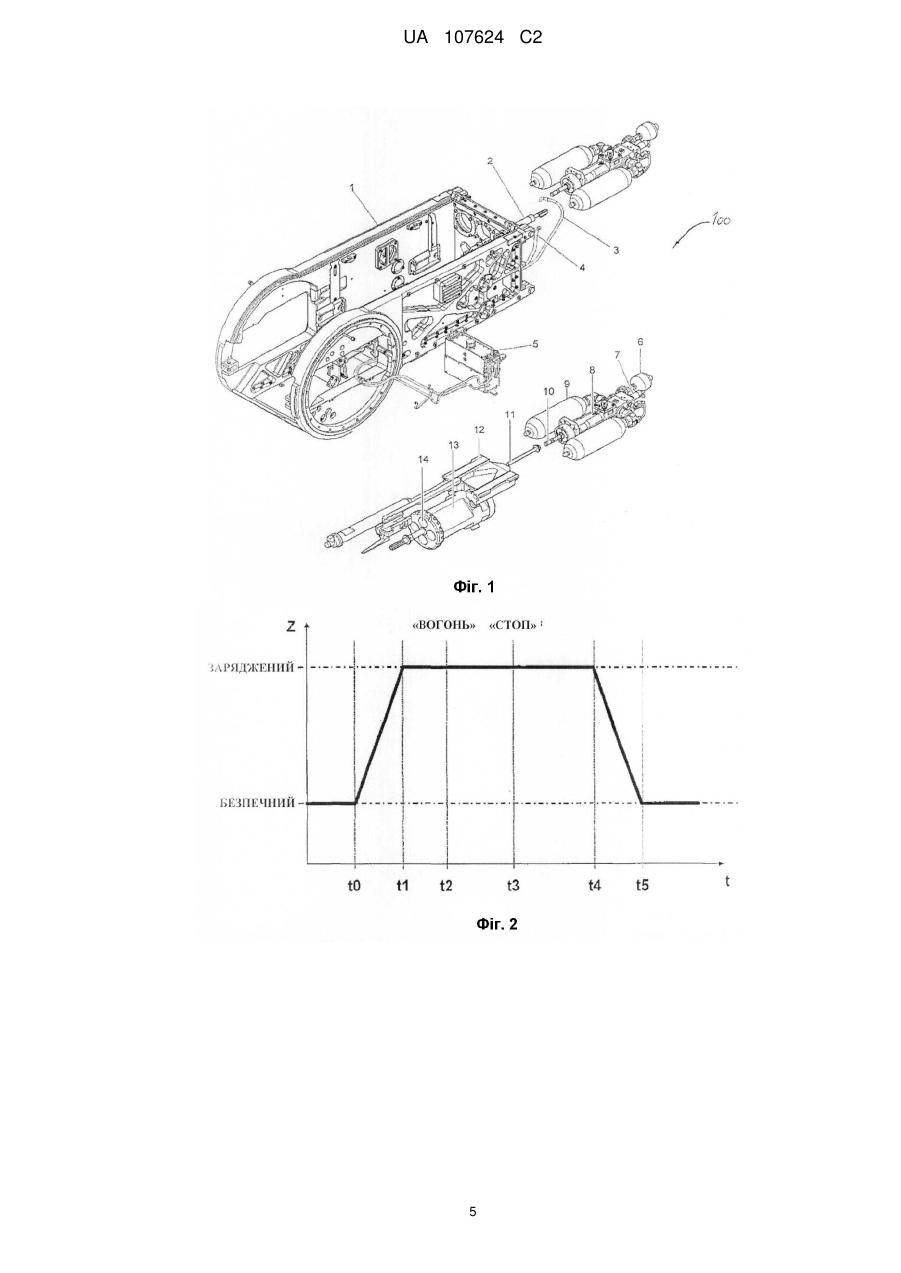

Реферат: У цьому винаході пропонується, щоб обертання револьверного барабана щонайменше приблизно відбувалося зі швидкістю, яка відповідає нормальній швидкості стрільби зброї. При досягненні заданого кроку заряджання приводиться в дію спусковий механізм зброї так, що вогонь можна відкрити практично без затримки. Стрільба зі зброї здійснюється без паузи безпосередньо після процедури (разом з процедурою) заряджання. Одночасно зброя лише безпосередньо перед пострілом переводиться з безпечного стану у безпечний стан заряджений, в результаті чого стандарт безпеки зброї суттєво покращується. Час, протягом якого зброя знаходиться у готовності до застосування і до стрільби і не в стані безпечно, зводиться до мінімуму або цілком відсутній, що приводить до суттєвого підвищення експлуатаційної безпеки. За рахунок збільшення часу перебування у стані безпечно забезпечується можливість глибшого випробування зброї (наприклад, для спускового механізму), що знову ж таки виливається у більшу надійність зброї. UA 107624 C2 (12) UA 107624 C2 UA 107624 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується способу заряджання револьверних гармат, зокрема дистанційно керованих револьверних гармат відповідно або залежно від швидкості стрільби. Револьверні гармати загалом відомі. Вони переважно, однак не виключно використовуються у середньокаліберному діапазоні. Якщо від гармати не вимагається боєготовність, гармата, як правило, розряджена. Це означає, що в камері боєприпасів револьверного барабану немає боєприпасів, отже вона пуста. Ця вимога викликана міркуваннями безпеки, згідно з якими у кожному випадку слід уникати, щоб боєприпаси ненавмисно вибухнули, пошкодивши гармату або створюючи небезпеку для оточуючих. Звичайно, гармата знаходиться переважно в цьому розрядженому стані, якщо дивитися на весь строк служби. Щоб досягти боєготовності або готовності до стрільби, револьверну гармату завжди спочатку потрібно зарядити. Для цього патрони покроково доставляються з місця подачі боєприпасів у положення стрільби в гарматі, так що, щонайменше, в патронній камері, яка знаходиться в положенні стрільби, знаходиться один патрон. Відомі револьверні гармати у середньокаліберному діапазоні заряджають вручну, пневматично, гідравлічно або ж електрично. При цьому покрокове заряджання залежить від кількості патронних камер. У випадку зброї з чотирма патронними камерами це означає, що відбувається 3 процедури заряджання. Для цього на кожному кроці заряджання гідравлічний пристрій перезаряджання форсує керуючий золотник. Він переходить у заднє кінцеве положення і заштовхується назад зворотною пружиною. За допомогою розподільчого кулачка у керуючому золотнику відбувається синхронний поворот револьверного барабану на 90°, і гармата виконує цикл заряджання. У вихідному положенні боєприпаси знаходяться у пристрої подачі боєприпасів без ланок патронної стрічки і переміщуються ним до досилача гармати. Таким чином, перший патрон знаходиться у вихідному положенні у досилані і може бути підхоплений штовхачем патронів гармати. Після цього перший патрон заштовхується зірочками-колесами досилана далі на ротор (вал барабана), і підштовхується штовхачем патронів наполовину у верхній патронник барабану (положення 12 годин). Цей перший патрон далі обертається на роторі, і повністю підштовхується штовхачем патронів у патронник, який зараз вже лежить в положенні 9 годин. При наступному обертанні барабана на 90° патронник з першим патроном обертається далі у положення стрільби - 6 годин. При цьому патрон утримується і фіксується дном каналу ствола у корпусі зброї. В результаті зброя виявляється зарядженою і готовою до стрільби. Відомий гідравлічний пристрій дозаряджання може провести три необхідні процедури заряджання за 1-2 секунди, отже зарядити гармату за той же час. На фіг. 1 наведене перспективне зображення відомого механізму затвору 100 повністю не показаної зброї (гармати). Цифрою 1 тут позначені полозки, на яких або в яких встановлений важіль управління 2, а також шланги зворотного потоку З і напірний шланг 4. Обидва шланги з'єднані з гідравлічним агрегатом 5. До інших компонентів відносяться накопичувач зворотного потоку 6, електромагнітний клапан 7, пристрій дозаряджання 8 і гідроакумулятор 9, поршень заряджання 10, штовхач 11, керуючий золотник 12, револьверний барабан 13 і патронник 14. Пристрій дозаряджання 8 закріплений на полозках 1 зброї. Для заряджання револьверної гармати револьверний барабан 13 повинен обертатися так, щоб можна було вводити патрони (не показані) у патронник 14. Гідравлічний агрегат 5 використовується, щоб створити необхідний тиск для роботи пристрою дозаряджання 8. Напірний пристрій 8 складається з таких основних компонентів, як електроприводний насос, бак, фільтр, запобіжний клапан, регульований клапан регулювання тиску і обхідна лінія (не показана). По напірному шлангу 4 гідравлічна рідина під тиском переміщується у пристрій пристрій дозаряджання 8, а потім по зворотному шлангу 3 направляється назад в бак. Для заряджання зброї у гідроакумуляторі 9 через напірний шланг 4 гідравлічним агрегатом 5 створюється тиск. При відкриванні магнітного клапана 7 під дією електронного сигналу системи управління зброї (не показана) поршень заряджання 10 з високою енергією тисне на штовхач 11, в результаті чого зрештою керуючий золотник 12 приводиться в рух в напрямку отвору ствола (не показаний). В результаті обертається револьверний барабан 13. Ця процедура у випадку револьверного барабана з чотирма патронниками виконується тричі. В результаті зброя виявляється зарядженою і готовою до стрільби. Способом за цим винаходом передбачено, що ця процедура заряджання буде виконуватися зі швидкістю, яка, щонайменше, відповідає нормальній швидкості стрільби гармати і безпосередньо після цього, щойно зброя буде готовою до стрільби, йде спрацювання спускового механізму (не показаний), щоб забезпечити можливість стрільби без затримки з нормальною швидкістю стрільби гармати. На Фіг. 2 показана діаграма стану зброї за рівнем техніки. На Фіг. 2 показаний стан Ζ зброї на діаграмі стану залежно від часу t. Згідно з відомим способом зброя спочатку (t < t0) 1 UA 107624 C2 5 10 15 20 25 30 35 40 45 50 55 60 знаходиться у незарядженому стані БЕЗПЕЧНИЙ. У момент t0 починається процедура заряджання зброї, яка завершується у момент t1; цей діапазон займає зазвичай кілька секунд. Отже зброя заряджається задовго до використання і знаходиться у зарядженому стані. Процедура заряджання залежить від можливої команди відкрити вогонь. У момент t1 зброя знаходяться у стані ЗАРЯДЖЕНИЙ, отже готова до застосування і стрільби. У цьому стані ЗАРЯДЖЕНИЙ (і уже на етапі заряджання між моментами t0 і t1) слід вживати підвищених заходів безпеки. З моменту t1 може бути віддана команда відкрити вогонь у момент t2 "ВОГОНЬ". Між моментами t1 і t2 можуть лежати різні проміжки часу. Якщо команда відкрити вогонь була віддана у момент t2, вогонь у вигляді одиночного пострілу, кількох пострілів або черги триває до наступного моменту t3 "СТОП". Вогонь припиняється, і зброя залишається у стані ЗАРЯДЖЕНИЙ. При цьому можлива інша команда відкрити вогонь, так що моменти t2 ВОГОНЬ і t3 СТОП можуть бути багатократними, і зрештою зброя залишиться у стані ЗАРЯДЖЕНИЙ. Незалежно від того, чи була віддана команда відкрити вогонь (тобто кроки t2 і t3 відсутні), зброю потрібно знову розрядити протягом проміжку часу між моментами t4 і t5, щоб зброя з моменту t5 знову знаходилася у стані БЕЗПЕЧНИЙ, при якому знову послаблюються вимогу до безпеки, зокрема можуть проводитися, зокрема, роботи з технічного обслуговування і випробування. Подібні процедури заряджання займають особливо багато часу. Характерним для такої процедури заряджання такої зброї є також те, що заряджання потрібно проводити задовго до використання. При цьому слід провести оцінку використання зброї у пізніший момент часу. Така оцінка супроводжується неточностями і вимагає комплексного планування. Отже потрібно своєчасно прийняти рішення, коли зброю вивести з некритичного з точки зору безпеки стану (БЕЗПЕЧНИЙ) і перевести у критичний стан (ЗАРЯДЖЕНИЙ). У цьому стані до управління і засобів безпеки зброї повинні висуватися високі вимоги, як у стані БЕЗПЕЧНИЙ. При цьому права експлуатації, обслуговування і перебування оператора поблизу від зброї сильно обмежені. При цьому зброя протягом тривалого часу перебуває за межами загалом бажаного стану БЕЗПЕЧНИЙ. Якщо зброя всупереч очікуванням і всупереч підготовчому заряджанню не використовується, з відомих міркувань безпеки зброю потрібно знову розрядити. А це передбачає витрати часу. Це пов'язано з тим, що лише після розряджання зброя знову повертається у стан БЕЗПЕЧНИЙ. Відомо, що в процедурі заряджання/розряджання боєприпаси, що подаються або відводяться, піддаються частковому навантаженню. Оскільки на етапі застосування за польових умов зазвичай не можна провести випробування, які частини розряджених боєприпасів піддаються сильному механічному навантаженню і які частини боєприпасів піддаються незначному навантаженню, щоб вони були придатними для використання у майбутньому, всі розряджені патрони утилізують, незалежно від фактичного навантаження на них. Це спричиняє високі витрати. З патенту DE 10 2007 046 545 ΑΙ відомий спосіб управління темпом стрільби автоматичної зброї, в якому темп стрільби змінюється так, що інтервал між сусідніми пострілами почергово зменшується або збільшується, при цьому сумарно встановлюється бажана швидкість стрільби, щоб уникнути резонансних коливань ствола зброї. В основу винаходу покладене завдання створити процедуру, зокрема для заряджання револьверної гармати, яка задовольняє суттєво більш високому стандарту безпеки і одночасно є економічною. Це завдання вирішується за допомогою ознак пункту формули винаходу 1. Переважні варіанти здійснення наведені у залежних пунктах формули винаходу. В основу винаходу покладена ідея прискорення управління відомим пристроєм дозаряджання і прив'язування процедури заряджання до спрацювання спускового механізму. При цьому процедура заряджання прискорюється у тому, що, наприклад, три переміщення заряджання у випадку чотирикамерного барабана, виконуються, наприклад, за час від однієї до кількох десятих секунди. В ідеальному випадку кроки процедури заряджання проводяться зі швидкістю, яка приблизно або точно відповідає нормальній швидкості стрільби гармати. Ця процедура називається заряджанням відповідно до швидкості стрільби. Під час останньої процедури дозаряджання спрацьовує або відпускається спусковий механізм, так що після дозаряджання без затримки відкривається вогонь. Пропонується забезпечити обертання револьверного барабану, щонайменше, приблизно зі швидкістю, яка відповідає нормальній швидкості стрільби зброї. При досягненні заданого кроку заряджання спусковий механізм зброї приводиться в дію так, що вогонь можна відкрити практично без затримки. Відкриття вогню здійснюється без погіршення умов застосування при загалом дуже швидко створюваній готовності до застосування. При цьому процедура 2 UA 107624 C2 5 10 15 20 25 30 35 40 45 50 55 60 заряджання проводиться за надзвичайно короткий час, який суттєво не збільшує час реакції для стрільби зброї, при цьому процедура заряджання може бути здійснена лише при відкритті вогню. Стрільба зброї здійснюється без паузи безпосередньо після процедури (разом з процедурою) заряджання. Одночасно зброя лише безпосередньо перед пострілом переводиться з безпечного стану БЕЗПЕЧНИЙ у стан ЗАРЯДЖЕНИЙ, в результаті чого стандарт безпеки зброї суттєво покращується. Час, протягом якого зброя знаходиться у готовності до застосування і до стрільби і не в стані БЕЗПЕЧНИЙ, зводиться до мінімуму або цілком відсутній, що приводить до суттєвого підвищення експлуатаційної безпеки. За рахунок збільшення часу перебування у стані БЕЗПЕЧНИЙ забезпечується можливість глибшого випробування зброї (наприклад, для спускового механізму), що знову ж таки виливається у більшу надійність зброї. Оскільки тепер зброя заряджається лише при фактичному відкритті вогню, не слід очікувати втрат боєприпасів через їхнє пошкодження під час процедури заряджання/розряджання. Небажане механічне навантаження розряджених боєприпасів цілком усувається, відпадає необхідність у витратній утилізації. Цей спосіб створює можливість проводити дистанційно керовану, автоматичну і швидку процедуру заряджання, яка може використовуватися у дистанційно керованих гарматах і баштових артилерійських установках (наприклад, морських гарматах або вогневих установках на машинах / платформах тощо). Винахід детальніше описується на основі прикладу здійснення з кресленням, при цьому у поясненні робиться посилання на відому з рівнів техніки гармату або її компоненти. Використовуються такі зображення: Фіг. 1 перспективне зображення механізму затвора зброї або гармати за сучасним рівнем техніки, Фіг. 2 діаграма стану зброї за сучасним рівнем техніки, Фіг. З діаграма стану зброї зі способом заряджання відповідно до швидкості стрільби, Фіг. 4 ще одна діаграма стану зі способом заряджання, Фіг. 5 переважна форма здійснення способу заряджання. На Фіг. З показана діаграма стану зброї при здійсненні процедури заряджання відповідно до швидкості стрільби. Спочатку (t
