Ствол зброї для стрільби кулями з пружнодеформуємого матеріалу

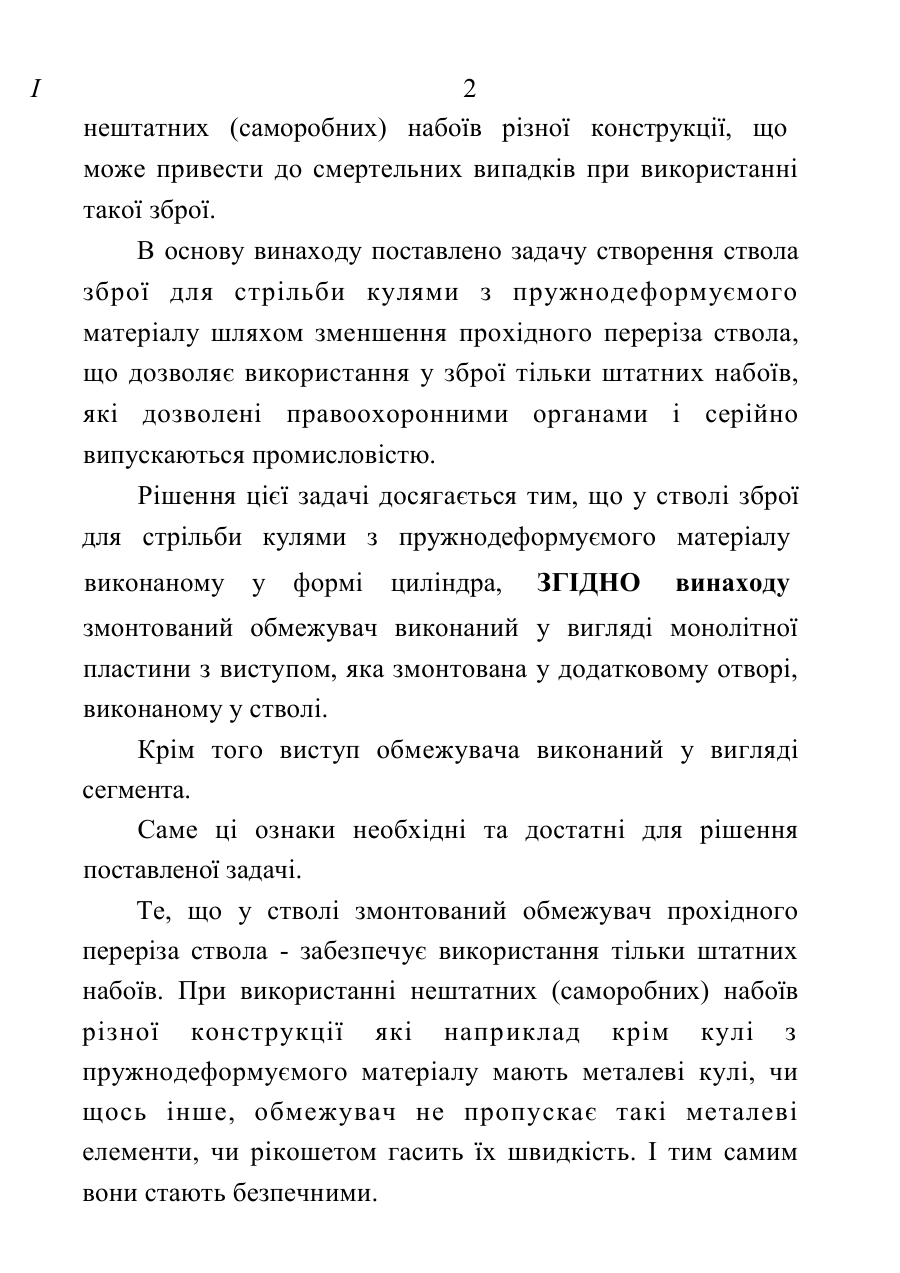

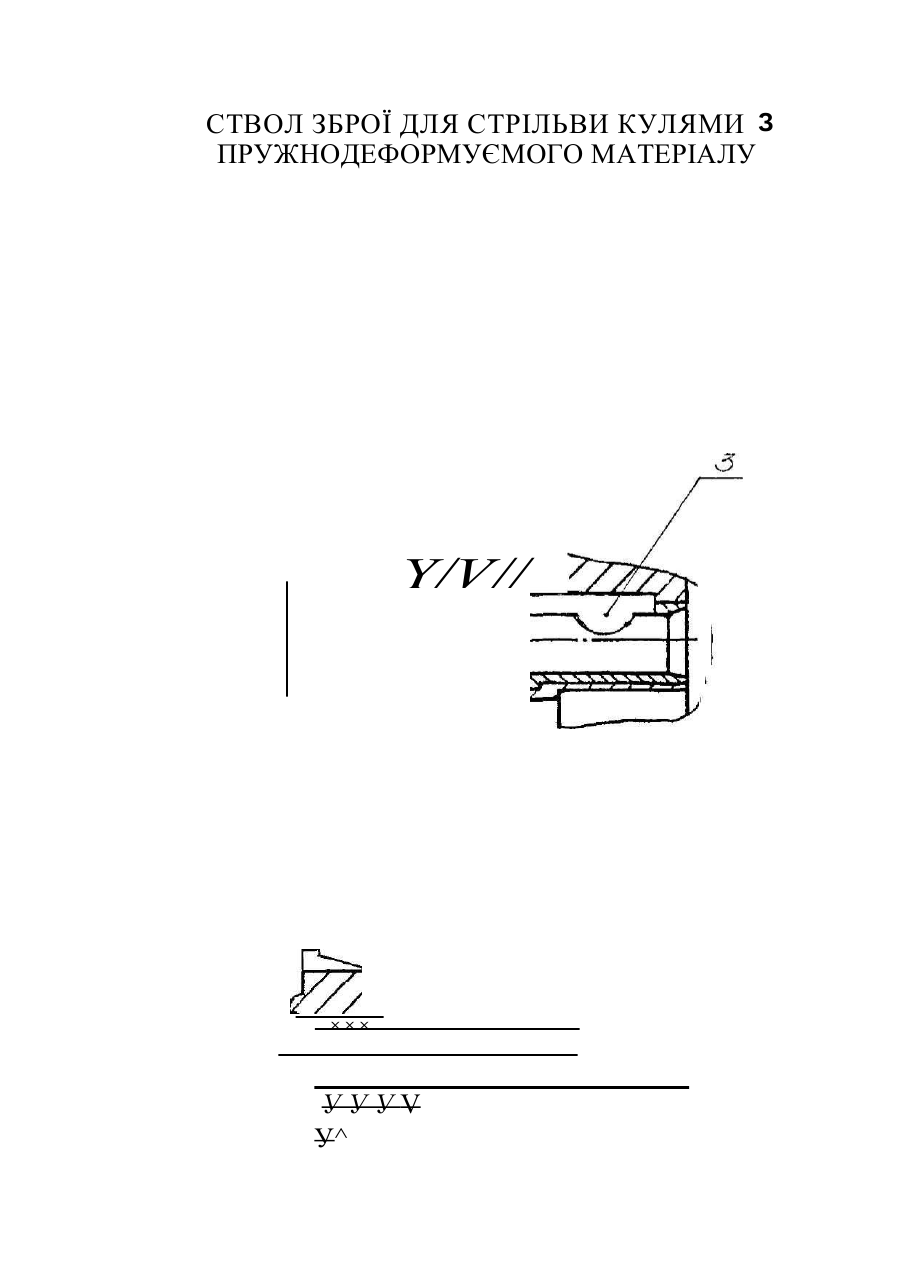

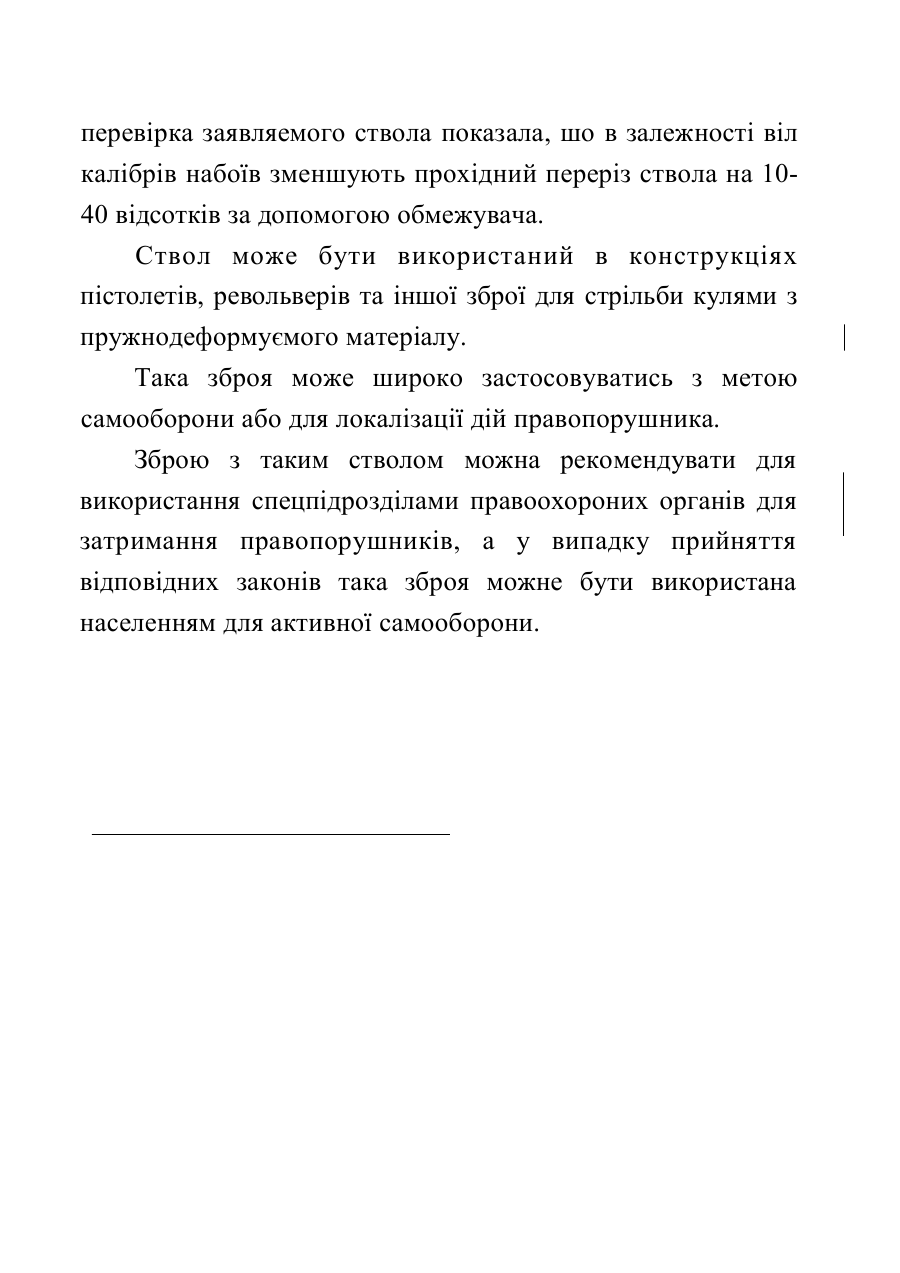

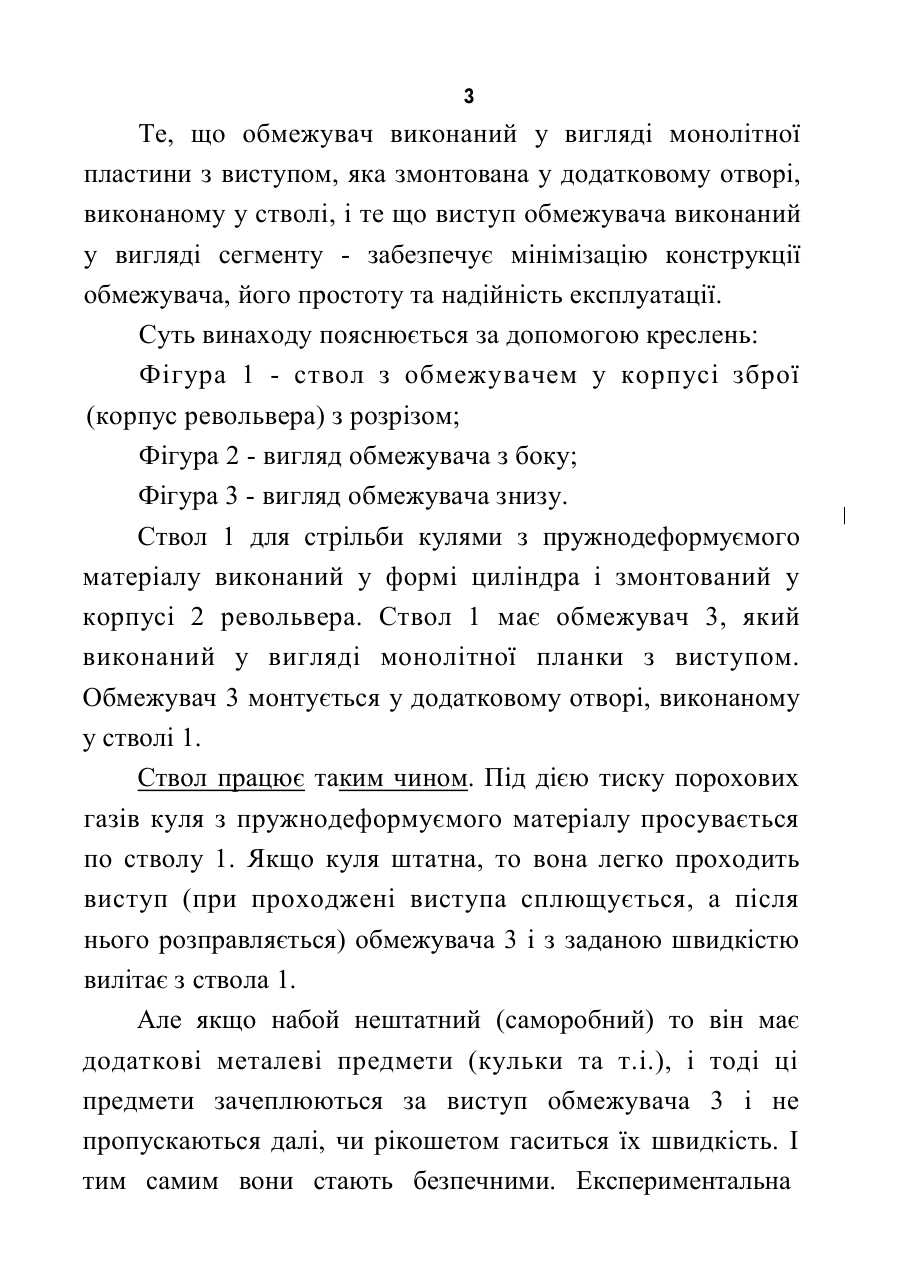

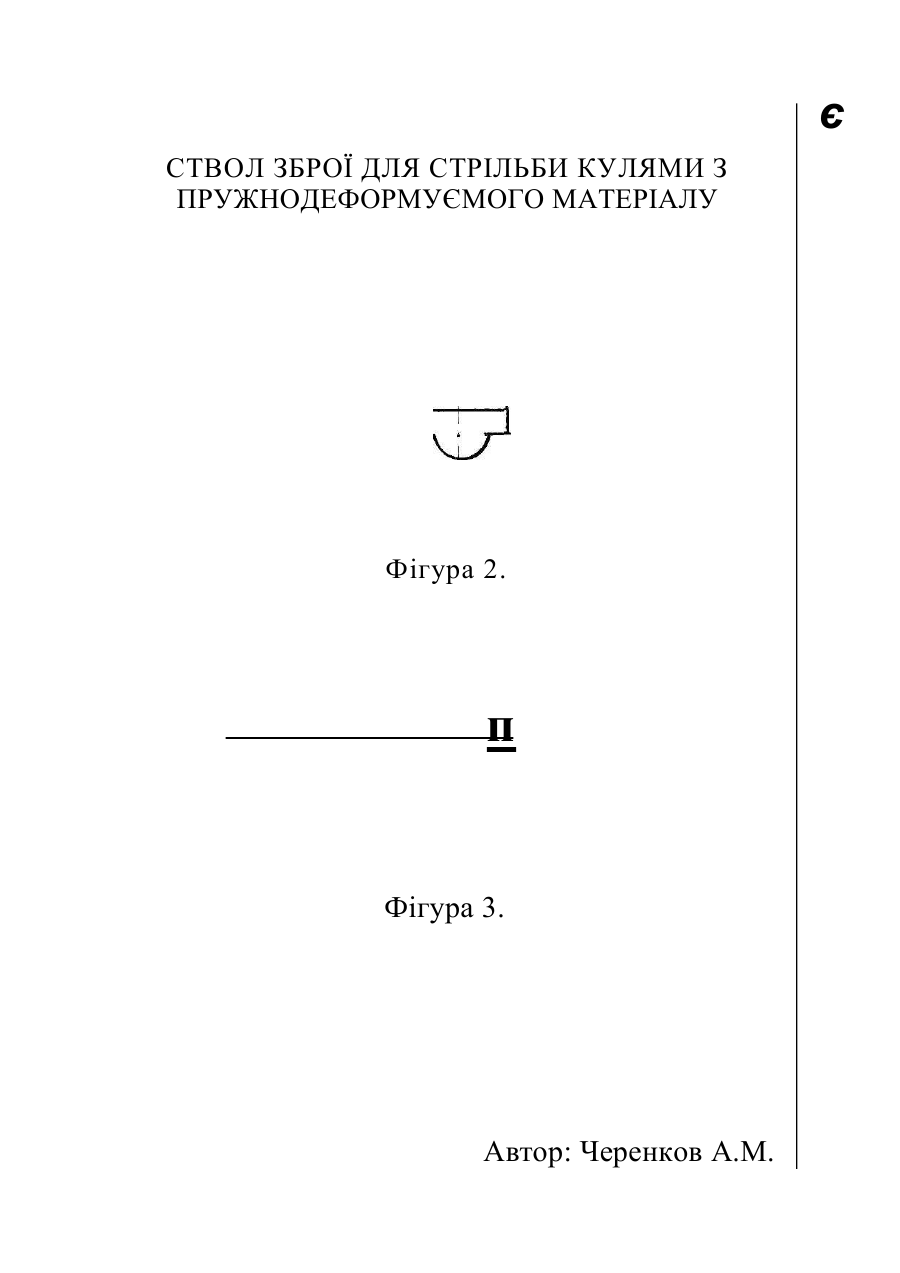

.f} F41 A 21/00 F41 С 3/15 СТВОЛ ЗБРОЇ ДЛЯ СТРІЛЬБИ КУЛЯМИ _3 ПРУЖНОЛЕФОРМУЄМОГО МАТЕРІАЛУ Винахід відноситься до стрілецької зброї, а саме до збр ої для стрі льби куля ми з пр ужн одеф орм уєм ого матеріалу і може використовуватись у оперативнорозшуковій діяльності правоохоронних органів для локалізації дій правопорушників, а також для самозахисту. Відомий ствол зброї з бічними отворами, які знижують шв идкість польот у кулі (Пат. України №2280 0 кл. F41A21/00, 1998р.) Але він не пристосований для стрільби кулями із пружнодеформуємого матеріалу. Відомий також револьвер який має ствол для стрільби кулями з пружнодеформуємого матеріалу. Ствол виконаний у формі гладкого циліндру (Пат. України №20573 А, кл. F41C3/14, F41C3/15, 1998р.). Цей ствол і вибраний як прототип. Суттєвим недоліком такого ствола є тє, що він не має обмежувача прохідного переріза ствола, який необхідно мати для попередження несанкціонованого використання І 2 нештатних (саморобних) набоїв різної конструкції, що може привести до смертельних випадків при використанні такої зброї. В основу винаходу поставлено задачу створення ствола зброї для стрільби кулями з пружнодеформуємого матеріалу шляхом зменшення прохідного переріза ствола, що дозволяє використання у зброї тільки штатних набоїв, які дозволені правоохоронними органами і серійно випускаються промисловістю. Рішення цієї задачі досягається тим, що у стволі зброї для стрільби кулями з пружнодеформуємого матеріалу виконаному у формі циліндра, ЗГІДНО винаходу змонтований обмежувач виконаний у вигляді монолітної пластини з виступом, яка змонтована у додатковому отворі, виконаному у стволі. Крім того виступ обмежувача виконаний у вигляді сегмента. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Те, що у стволі змонтований обмежувач прохідного переріза ствола - забезпечує використання тільки штатних набоїв. При використанні нештатних (саморобних) набоїв різної конструкції які наприклад крім кулі з пружнодеформуємого матеріалу мають металеві кулі, чи щось інше, обмежувач не пропускає такі металеві елементи, чи рікошетом гасить їх швидкість. І тим самим вони стають безпечними. з Те, що обмежувач виконаний у вигляді монолітної пластини з виступом, яка змонтована у додатковому отворі, виконаному у стволі, і те що виступ обмежувача виконаний у вигляді сегменту - забезпечує мінімізацію конструкції обмежувача, його простоту та надійність експлуатації. Суть винаходу пояснюється за допомогою креслень: Фігура 1 - ствол з обмежувачем у корпусі зброї (корпус револьвера) з розрізом; Фігура 2 - вигляд обмежувача з боку; Фігура 3 - вигляд обмежувача знизу. Ствол 1 для стрільби кулями з пружнодеформуємого матеріалу виконаний у формі циліндра і змонтований у корпусі 2 револьвера. Ствол 1 має обмежувач 3, який виконаний у вигляді монолітної планки з виступом. Обмежувач 3 монтується у додатковому отворі, виконаному у стволі 1. Ствол працює таким чином. Під дією тиску порохових газів куля з пружнодеформуємого матеріалу просувається по стволу 1. Якщо куля штатна, то вона легко проходить виступ (при проходжені виступа сплющується, а після нього розправляється) обмежувача 3 і з заданою швидкістю вилітає з ствола 1. Але якщо набой нештатний (саморобний) то він має додаткові металеві предмети (кульки та т.і.), і тоді ці предмети зачеплюються за виступ обмежувача 3 і не пропускаються далі, чи рікошетом гаситься їх швидкість. І тим самим вони стають безпечними. Експериментальна перевірка заявляемого ствола показала, шо в залежності віл калібрів набоїв зменшують прохідний переріз ствола на 1040 відсотків за допомогою обмежувача. Ствол може бути використаний в конструкціях пістолетів, револьверів та іншої зброї для стрільби кулями з пружнодеформуємого матеріалу. Така зброя може широко застосовуватись з метою самооборони або для локалізації дій правопорушника. Зброю з таким стволом можна рекомендувати для використання спецпідрозділами правоохороних органів для затримання правопорушників, а у випадку прийняття відповідних законів така зброя можне бути використана населенням для активної самооборони. СТВОЛ ЗБРОЇ ДЛЯ СТРІЛЬВИ КУЛЯМИ З ПРУЖНОДЕФОРМУЄМОГО МАТЕРІАЛУ Y/V// A X X X УУУV У^ Фігура It Автор: Черешсов А.М. є СТВОЛ ЗБРОЇ ДЛЯ СТРІЛЬБИ КУЛЯМИ З ПРУЖНОДЕФОРМУЄМОГО МАТЕРІАЛУ Фігура 2. п Фігура 3. Автор: Черенков А.М.
