Спосіб моделювання стрільби зі стрілецької зброї

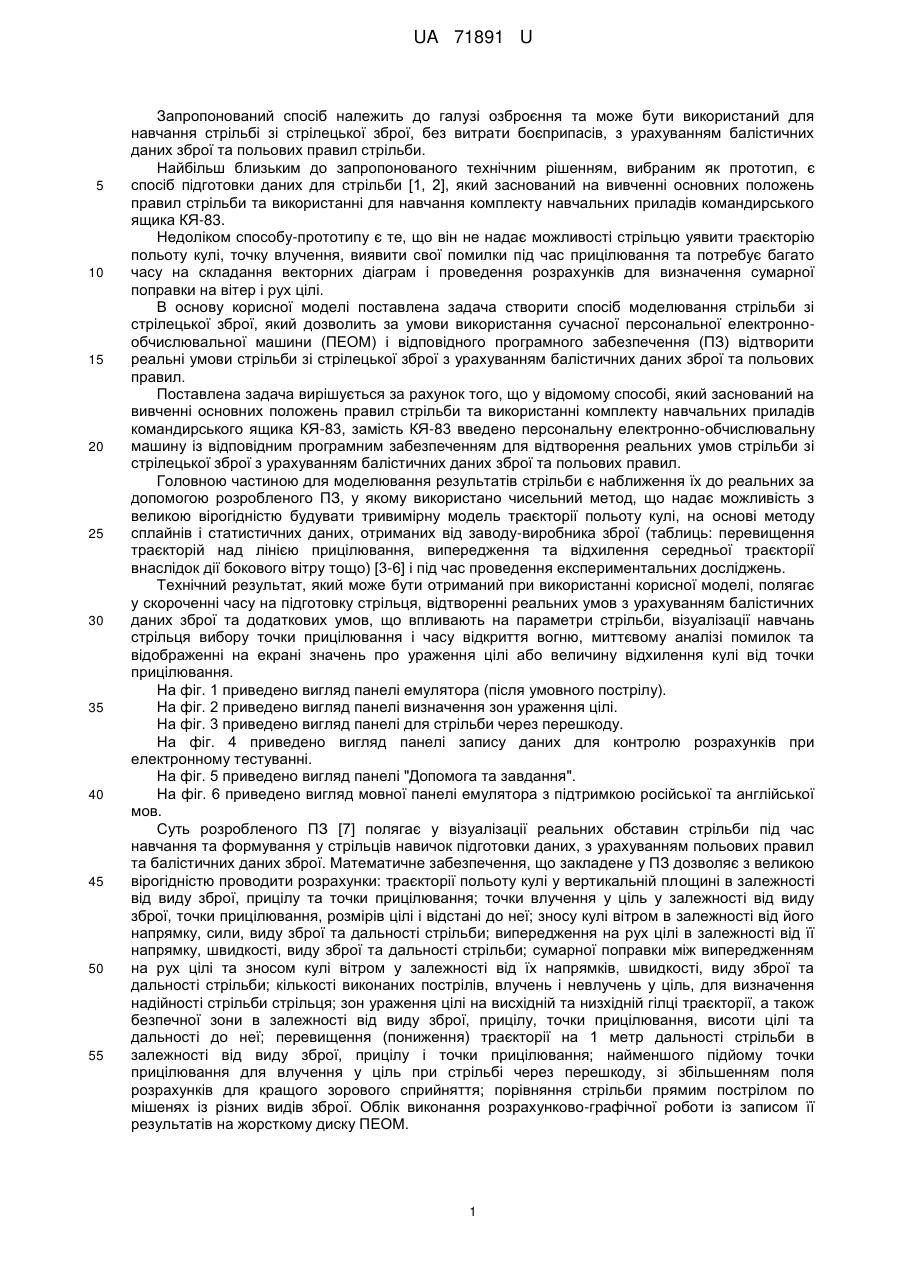

Реферат: Спосіб моделювання стрільби зі стрілецької зброї, що заснований на вивченні основних положень правил стрільби. Замість командирського ящика КЯ-83 використовують персональну електронно-обчислювальну машину із відповідним програмним забезпеченням для відтворення реальних умов стрільби зі стрілецької зброї з урахуванням балістичних даних зброї та польових правил. UA 71891 U (54) СПОСІБ МОДЕЛЮВАННЯ СТРІЛЬБИ ЗІ СТРІЛЕЦЬКОЇ ЗБРОЇ UA 71891 U UA 71891 U 5 10 15 20 25 30 35 40 45 50 55 Запропонований спосіб належить до галузі озброєння та може бути використаний для навчання стрільбі зі стрілецької зброї, без витрати боєприпасів, з урахуванням балістичних даних зброї та польових правил стрільби. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є спосіб підготовки даних для стрільби [1, 2], який заснований на вивченні основних положень правил стрільби та використанні для навчання комплекту навчальних приладів командирського ящика КЯ-83. Недоліком способу-прототипу є те, що він не надає можливості стрільцю уявити траєкторію польоту кулі, точку влучення, виявити свої помилки під час прицілювання та потребує багато часу на складання векторних діаграм і проведення розрахунків для визначення сумарної поправки на вітер і рух цілі. В основу корисної моделі поставлена задача створити спосіб моделювання стрільби зі стрілецької зброї, який дозволить за умови використання сучасної персональної електроннообчислювальної машини (ПЕОМ) і відповідного програмного забезпечення (ПЗ) відтворити реальні умови стрільби зі стрілецької зброї з урахуванням балістичних даних зброї та польових правил. Поставлена задача вирішується за рахунок того, що у відомому способі, який заснований на вивченні основних положень правил стрільби та використанні комплекту навчальних приладів командирського ящика КЯ-83, замість КЯ-83 введено персональну електронно-обчислювальну машину із відповідним програмним забезпеченням для відтворення реальних умов стрільби зі стрілецької зброї з урахуванням балістичних даних зброї та польових правил. Головною частиною для моделювання результатів стрільби є наближення їх до реальних за допомогою розробленого ПЗ, у якому використано чисельний метод, що надає можливість з великою вірогідністю будувати тривимірну модель траєкторії польоту кулі, на основі методу сплайнів і статистичних даних, отриманих від заводу-виробника зброї (таблиць: перевищення траєкторій над лінією прицілювання, випередження та відхилення середньої траєкторії внаслідок дії бокового вітру тощо) [3-6] і під час проведення експериментальних досліджень. Технічний результат, який може бути отриманий при використанні корисної моделі, полягає у скороченні часу на підготовку стрільця, відтворенні реальних умов з урахуванням балістичних даних зброї та додаткових умов, що впливають на параметри стрільби, візуалізації навчань стрільця вибору точки прицілювання і часу відкриття вогню, миттєвому аналізі помилок та відображенні на екрані значень про ураження цілі або величину відхилення кулі від точки прицілювання. На фіг. 1 приведено вигляд панелі емулятора (після умовного пострілу). На фіг. 2 приведено вигляд панелі визначення зон ураження цілі. На фіг. 3 приведено вигляд панелі для стрільби через перешкоду. На фіг. 4 приведено вигляд панелі запису даних для контролю розрахунків при електронному тестуванні. На фіг. 5 приведено вигляд панелі "Допомога та завдання". На фіг. 6 приведено вигляд мовної панелі емулятора з підтримкою російської та англійської мов. Суть розробленого ПЗ [7] полягає у візуалізації реальних обставин стрільби під час навчання та формування у стрільців навичок підготовки даних, з урахуванням польових правил та балістичних даних зброї. Математичне забезпечення, що закладене у ПЗ дозволяє з великою вірогідністю проводити розрахунки: траєкторії польоту кулі у вертикальній площині в залежності від виду зброї, прицілу та точки прицілювання; точки влучення у ціль у залежності від виду зброї, точки прицілювання, розмірів цілі і відстані до неї; зносу кулі вітром в залежності від його напрямку, сили, виду зброї та дальності стрільби; випередження на рух цілі в залежності від її напрямку, швидкості, виду зброї та дальності стрільби; сумарної поправки між випередженням на рух цілі та зносом кулі вітром у залежності від їх напрямків, швидкості, виду зброї та дальності стрільби; кількості виконаних пострілів, влучень і невлучень у ціль, для визначення надійності стрільби стрільця; зон ураження цілі на висхідній та низхідній гілці траєкторії, а також безпечної зони в залежності від виду зброї, прицілу, точки прицілювання, висоти цілі та дальності до неї; перевищення (пониження) траєкторії на 1 метр дальності стрільби в залежності від виду зброї, прицілу і точки прицілювання; найменшого підйому точки прицілювання для влучення у ціль при стрільбі через перешкоду, зі збільшенням поля розрахунків для кращого зорового сприйняття; порівняння стрільби прямим пострілом по мішенях із різних видів зброї. Облік виконання розрахунково-графічної роботи із записом її результатів на жорсткому диску ПЕОМ. 1 UA 71891 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований спосіб моделювання стрільби зі стрілецької зброї заснований на вивченні основних положень правил стрільби та використанні персональної електронно-обчислювальної машини із відповідним програмним забезпеченням для відтворення реальних умов стрільби зі стрілецької зброї з урахуванням балістичних даних зброї та польових правил. Робота запропонованого способу моделювання стрільби зі стрілецької зброї полягає у наступному: Відпрацювання практичних дій (фіг. 1). Процес засвоєння та формування відповідних умінь і навичок розглядається як спосіб оволодіння стрільцем діями, необхідними під час підготовки даних для стрільби. Інтерфейс ПЗ, в режимі емулятора, має візуалізацію стрілецького тиру з можливістю вибору типу зброї, номеру прицілу, розмірів цілі та регулюванням дальності до неї. Додатково можливо вводити дані умов стрільби: силу та напрямок вітру, швидкість та напрямок руху цілі, зміну положення знаходження цілі, завмирання обставин після пострілу та коливання зброї. Виходячи з обставин стрільби (завдання) стрілець самостійно приймає рішення на вибір точки прицілювання і час відкриття вогню, а потім для наочності, по відображенню на вкладках траєкторії та значень про ураження цілі або відхилення кулі, поправок на вітер, рух цілі та сумарної поправки, аналізує правильність виконання своїх дій з урахуванням умов стрільби. ПЗ здійснює статистику виконаних пострілів і контроль влучення у ціль, що дозволяє оцінювати ймовірність і надійність стрільби кожного стрільця. Проведення розрахунків (фіг. 2-4). Панель розрахункової частини має вкладки для розрахунку зон ураження цілі, стрільбі через перешкоду та запису даних для контролю правильності виконання розрахунків на жорсткий диск ПЕОМ у відповідну папку. Розрахунки, що проводяться під час визначення зон ураження цілі на висхідній та низхідній гілці траєкторії, дозволяють з великою вірогідністю визначати точку влучення та безпечну зону при стрільбі різними прицілами. Стрільба через перешкоду (стіна, кущі тощо) та вертикальне переміщення точки прицілювання, надають можливість стрільцю аналізувати зміну форми траєкторії польоту кулі, правильно обирати приціл для ураження цілі та визначати найменшу висоту точки прицілювання для її ураження. Розрахунки виконуються як із використанням даних, отриманих в емуляторі, так і з таблиць індивідуальних завдань панелі "Допомога та завдання" [8]. Навчальний режим (фіг. 5). Для підвищення рівня теоретичних знань стрільців та їх самостійного навчання ПЗ має панель "Допомога та завдання", яка поділена на три частини: теоретичний матеріал, порядок роботи з програмою та приклад і завдання виконання розрахунково-графічної роботи. Об'ємний теоретичний довідковий матеріал складається із: умов підготовки даних, основ і правил стрільби зі стрілецької зброї, бойових і балістичних характеристик зброї та зведених таблиць виносу точки прицілювання і визначення сили вітру. Режим мовної підтримки (фіг. 6). Програмне забезпечення має панель мовної підтримки трьох мов: української, російської та англійської, що дозволяє використовувати його при підготовці контингенту Миротворчих Сил, а також на заняттях з англійської мови для підвищення рівня знань курсантами вищих військових навчальних закладів і стрільцями військових термінів. Спосіб проведення розрахунків і прогнозування заздалегідь прогнозованої траєкторії польоту кулі, ще до пострілу, надає можливість використання цих даних у електронно-оптичних прицілах стрілецької зброї при стрільбі у складних умовах. Запропонований спосіб моделювання стрільби без витрати боєприпасів може бути використаний як при початковому навчанні, так і під час відновлення умінь та навичок всіх категорій спеціалістів-стрільців. Джерела інформації: 1. Ящик командирський КЯ-83. Паспорт. - М.: Воениздат, 1985. - 20 с. 2. Руководство по учебным стрелковым приборам и наглядным пособиям. - М.: Воениздат, 1987. - 268 с. 3. Руководство по 5,45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н) и 5,45-мм ручному пулемету Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н). - М: Воениздат, 1976. 172 с. 4. Наставления по стрелковому делу. - М.: Воениздат, 1985. - 640 с. 5. Наставление по стрелковому делу. 7,62-мм снайперская винтовка Драгунова (СВД). - М.: Воениздат, 1967. - 176 с. 6. Семенюк В. І. Стрілецька зброя механізованих підрозділів: навч. посіб. / В. І. Семенюк, Г. Б. Гишко. - X.: ХУПС, 2010. - 304 с. 2 UA 71891 U 5 7. Семенюк В. І. Удосконалення методів проведення занять з вогневої підготовки у вищих військових навчальних закладах // Навчально-виховний процес: методика, досвід, проблеми: наук. - метод. зб. - X.: ХУПС, 2011. № 2 (120). - С. 8-13. 8. Семенюк В. І. Практикум з навчальної дисципліни "Стрілецька зброя та вогнева підготовка" (практичні заняття та розрахунково-графічні роботи). - Х.:ХУПС, 2009. - 92 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб моделювання стрільби зі стрілецької зброї, що заснований на вивченні основних положень правил стрільби, який відрізняється тим, що замість командирського ящика КЯ-83 використовують персональну електронно-обчислювальну машину із відповідним програмним забезпеченням для відтворення реальних умов стрільби зі стрілецької зброї з урахуванням балістичних даних зброї та польових правил. 3 UA 71891 U 4 UA 71891 U 5 UA 71891 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
