Пристрій для визначення розміщення та контролю протикорозійного захисту підземних трубопроводів

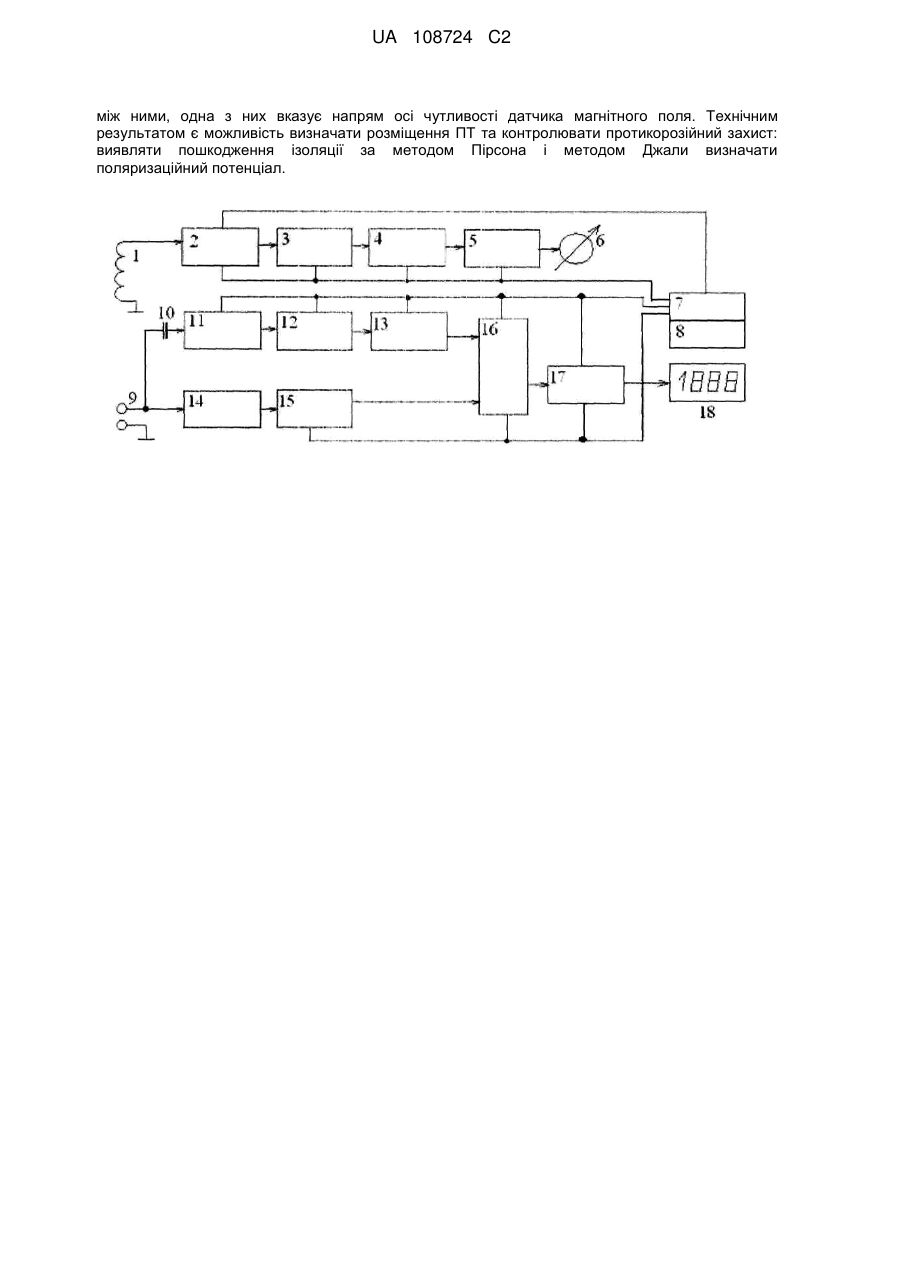

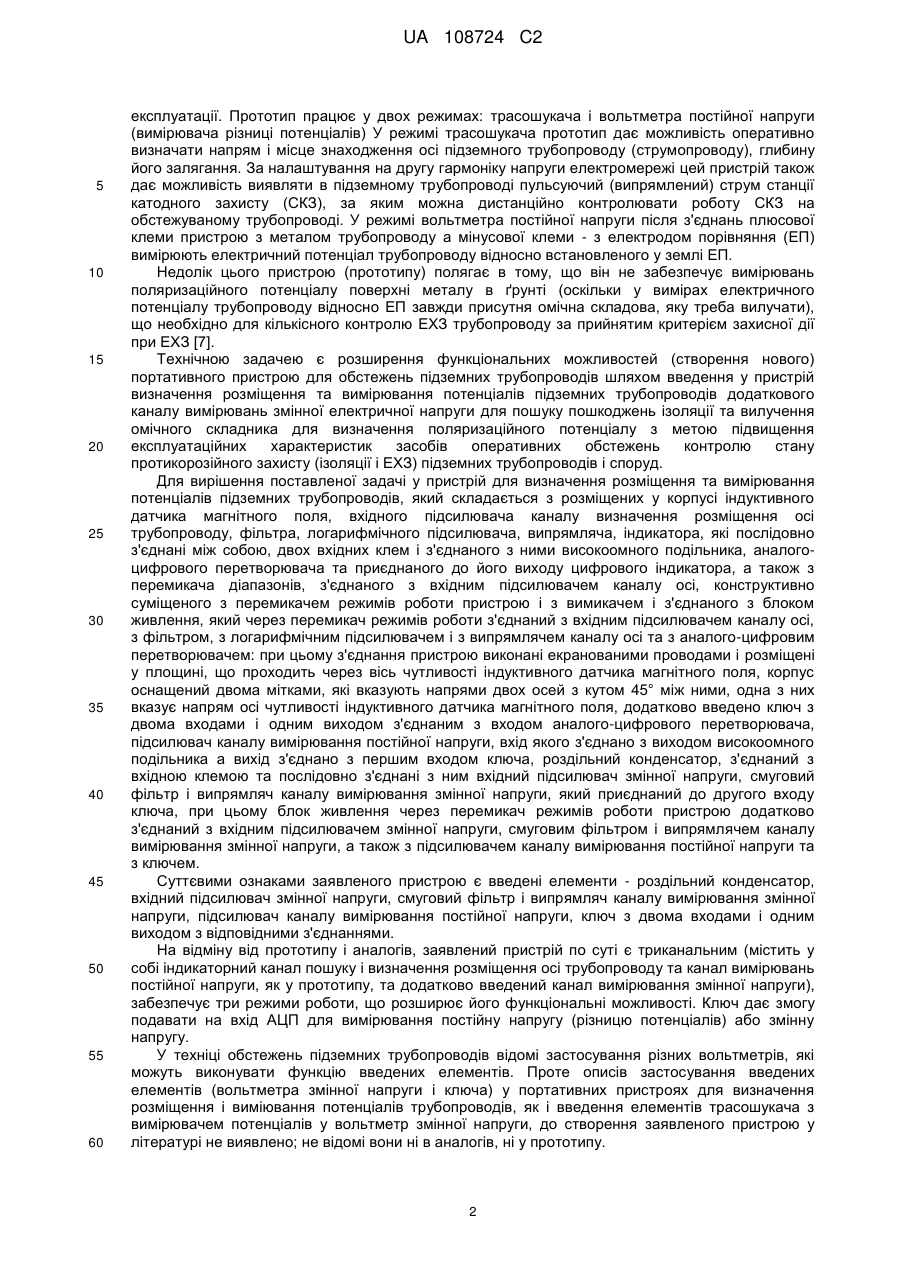

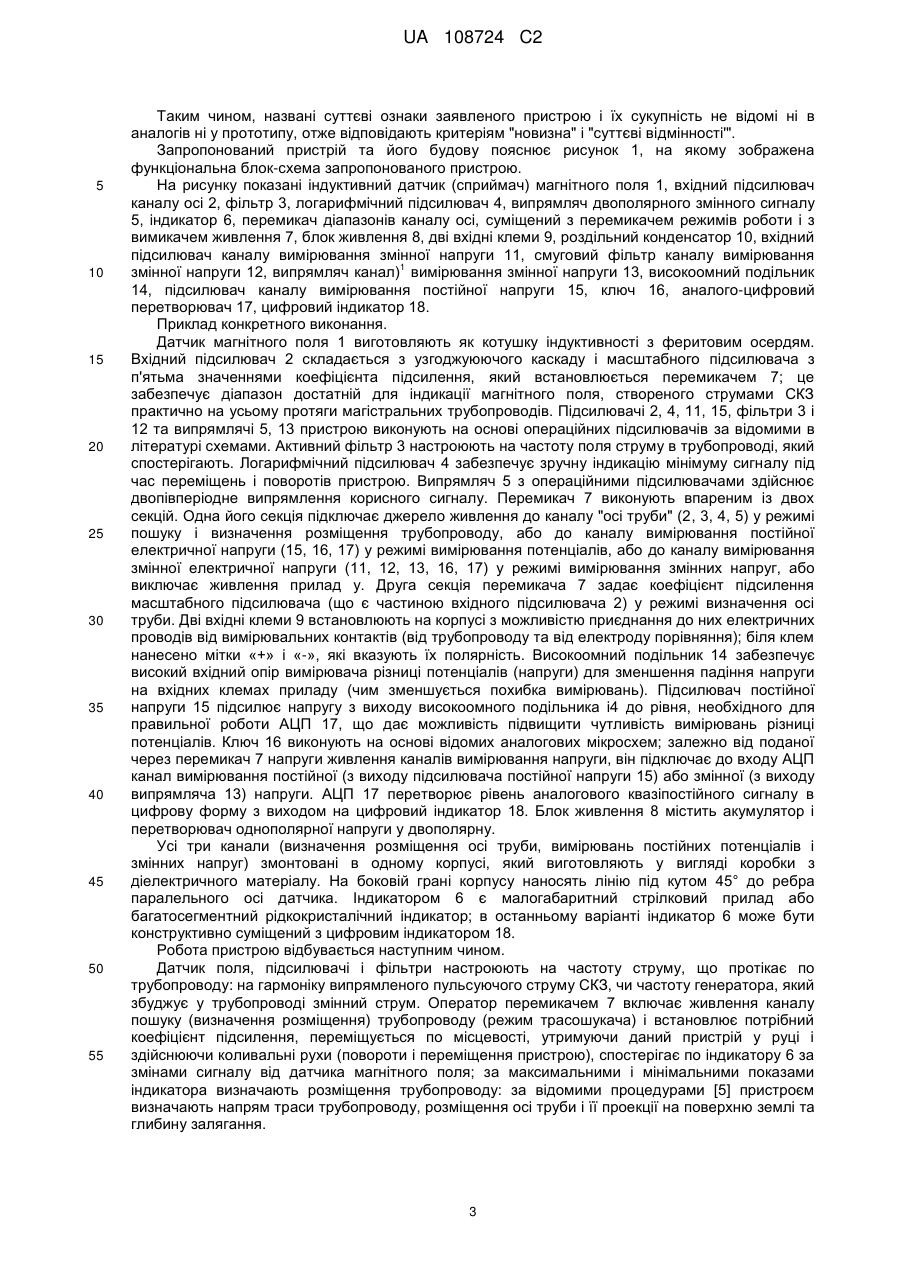

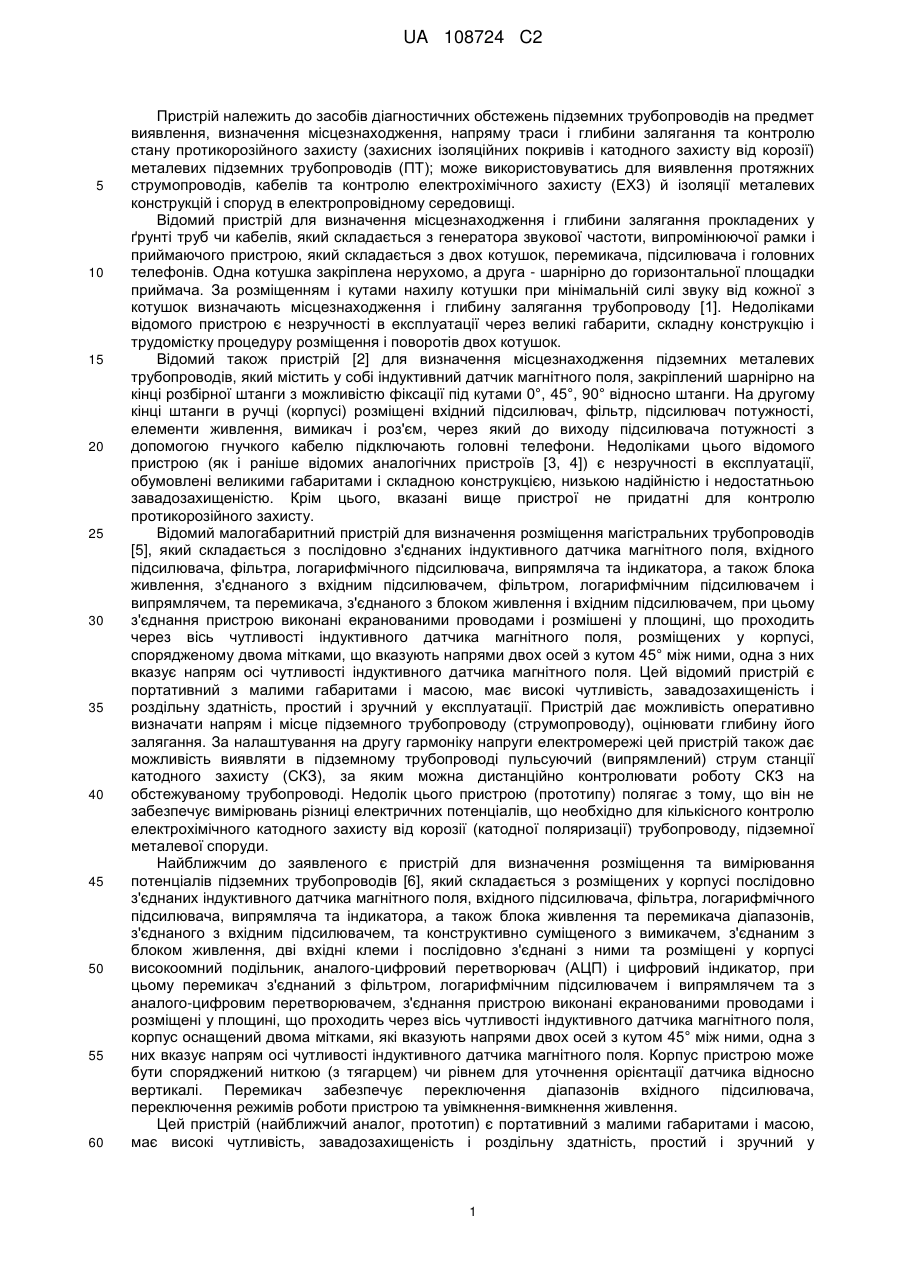

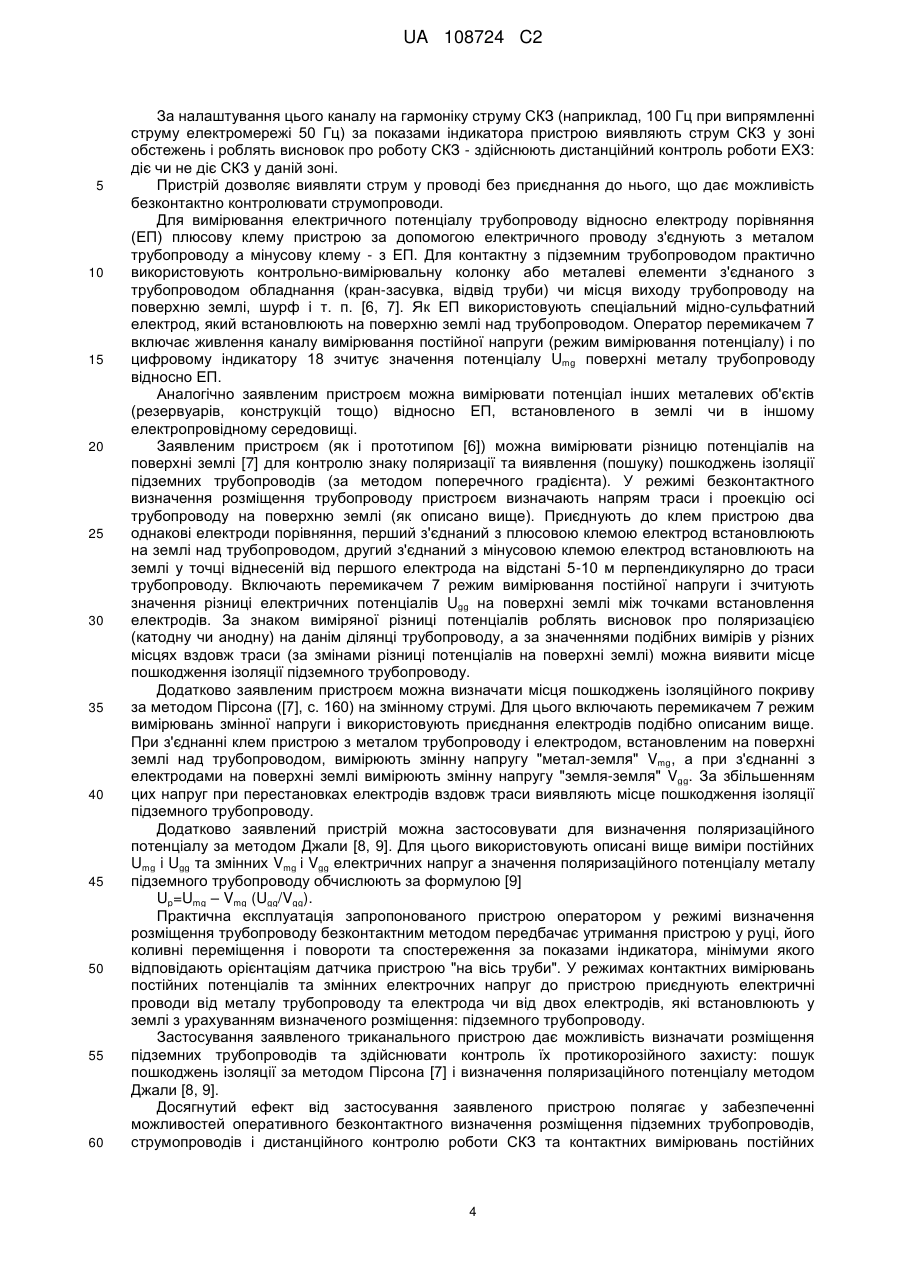

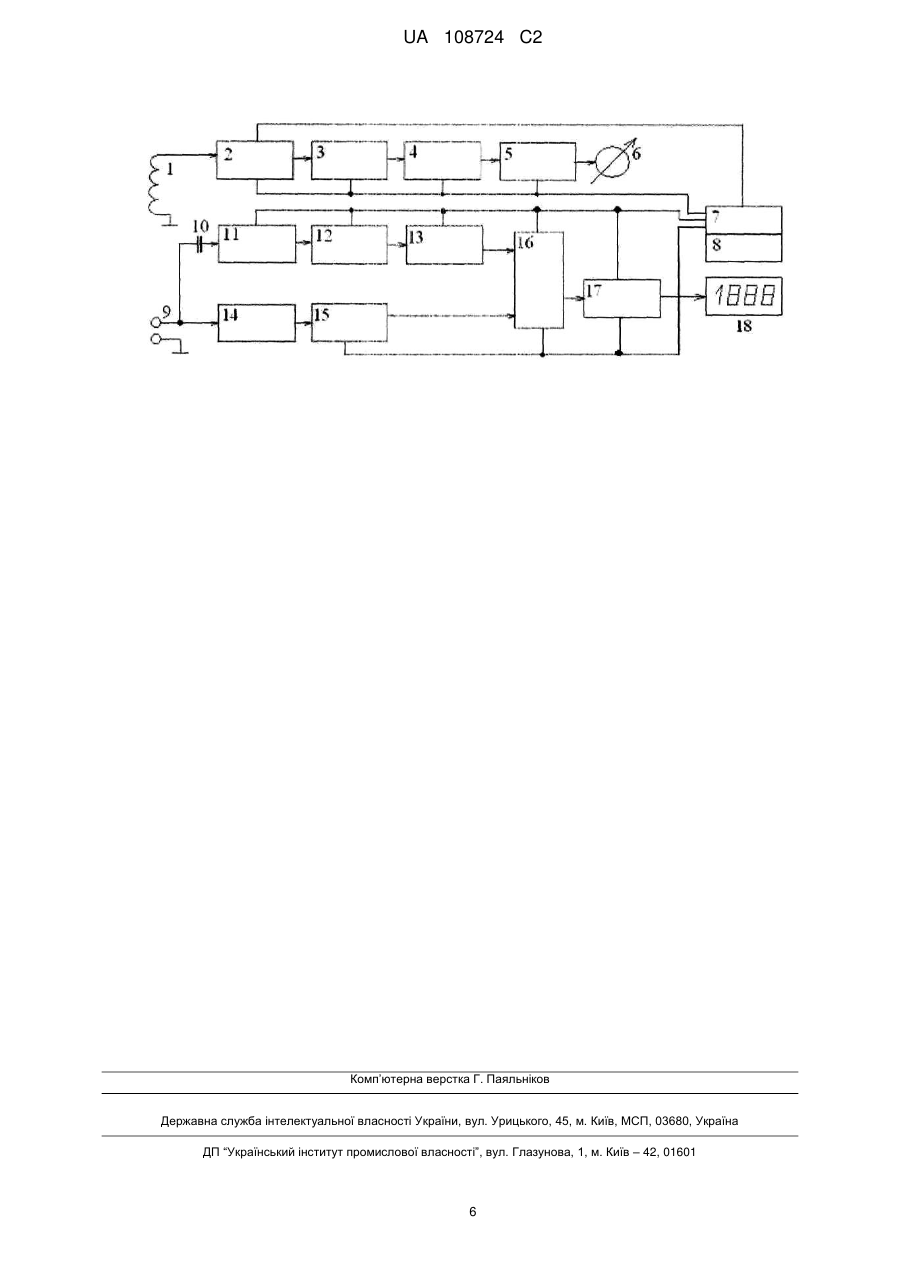

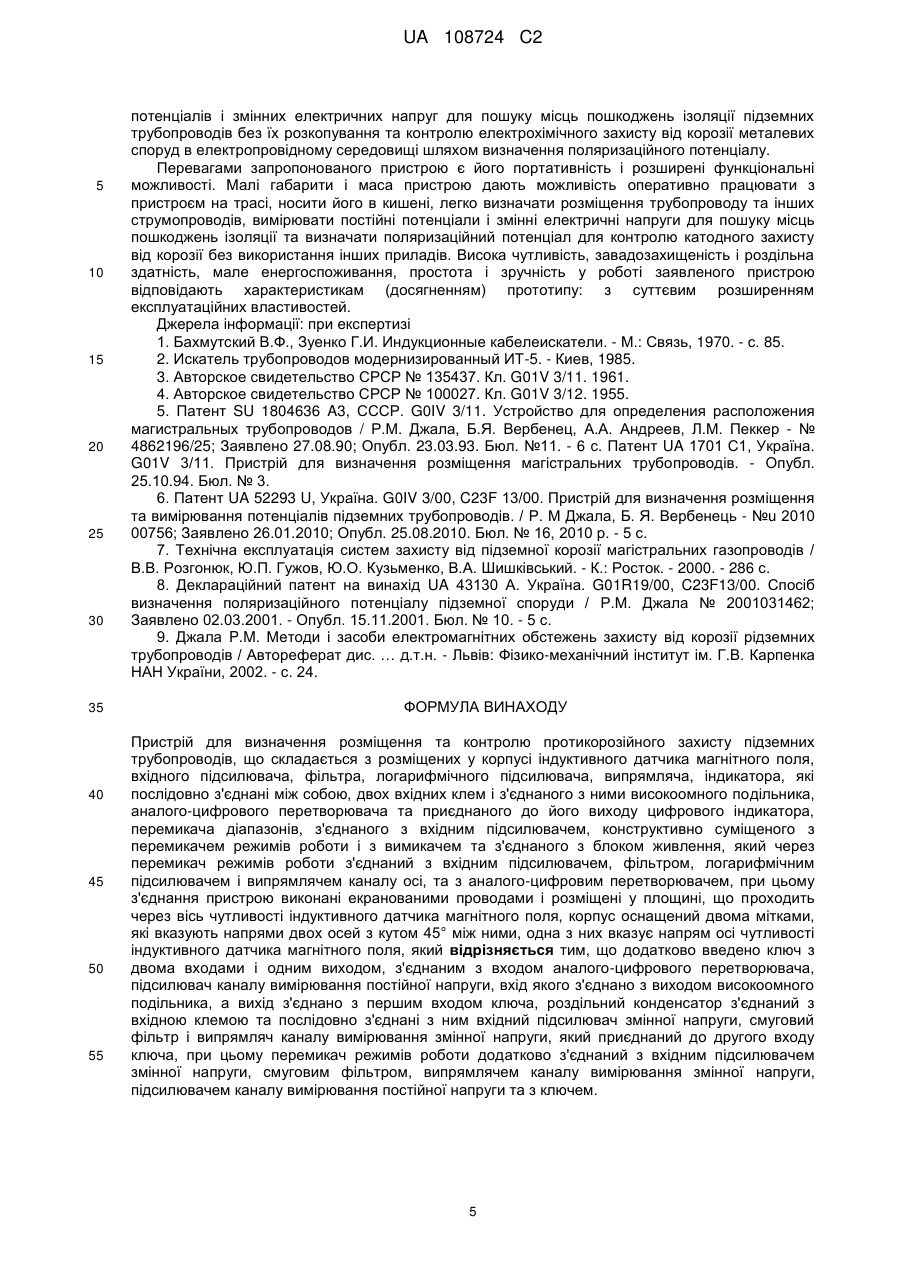

Реферат: Пристрій для визначення розміщення та контролю протикорозійного захисту підземних трубопроводів належить до вимірювальної техніки, а саме до засобів діагностичних обстежень підземних трубопроводів (ПТ) щодо виявлення, визначення місцезнаходження, напряму траси і глибини залягання та контролю стану протикорозійного захисту (ізоляційних покривів і катодної поляризації) металевих ПТ, і може використовуватись для виявлення протяжних струмопроводів, кабелів та контролю ізоляції і електрохімічного захисту металевих конструкцій і споруд в електропровідному середовищі. Пристрій містить три канали (безконтактного визначення розміщення осі труби, контактних: вимірювань електричних потенціалів і змінної напруги), які мають індуктивний датчик магнітного поля, вхідний підсилювач з перемикачем діапазонів, фільтр, логарифмічний підсилювач, випрямляч та індикатор з'єднані послідовно, дві вхідні клеми і послідовно з'єднані з ними високоомний подільник і підсилювач постійної напруги, з'єднаний з першим входом аналогового ключа, роздільний конденсатор, з'єднаний з клемою, та послідовно з'єднані з ним вхідний підсилювач змінної напруги, смуговий фільтр і випрямляч змінної напруги, який приєднаний до другого входу ключа, з виходу ключа вимірювані напруги надходять на аналого-цифровий перетворювач і цифровий індикатор. Перемикач діапазонів конструктивно суміщений з перемикачем режимів роботи і з вимикачем блока живлення. Елементи розміщені у портативному корпусі з діелектричного матеріалу, з'єднання виконані екранованими проводами і розміщені у площині, що проходить через вісь чутливості датчика магнітного поля, корпус споряджено двома мітками, які вказують напрями двох осей з кутом 45 UA 108724 C2 (12) UA 108724 C2 між ними, одна з них вказує напрям осі чутливості датчика магнітного поля. Технічним результатом є можливість визначати розміщення ПТ та контролювати протикорозійний захист: виявляти пошкодження ізоляції за методом Пірсона і методом Джали визначати поляризаційний потенціал. UA 108724 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до засобів діагностичних обстежень підземних трубопроводів на предмет виявлення, визначення місцезнаходження, напряму траси і глибини залягання та контролю стану протикорозійного захисту (захисних ізоляційних покривів і катодного захисту від корозії) металевих підземних трубопроводів (ПТ); може використовуватись для виявлення протяжних струмопроводів, кабелів та контролю електрохімічного захисту (ЕХЗ) й ізоляції металевих конструкцій і споруд в електропровідному середовищі. Відомий пристрій для визначення місцезнаходження і глибини залягання прокладених у ґрунті труб чи кабелів, який складається з генератора звукової частоти, випромінюючої рамки і приймаючого пристрою, який складається з двох котушок, перемикача, підсилювача і головних телефонів. Одна котушка закріплена нерухомо, а друга - шарнірно до горизонтальної площадки приймача. За розміщенням і кутами нахилу котушки при мінімальній силі звуку від кожної з котушок визначають місцезнаходження і глибину залягання трубопроводу [1]. Недоліками відомого пристрою є незручності в експлуатації через великі габарити, складну конструкцію і трудомістку процедуру розміщення і поворотів двох котушок. Відомий також пристрій [2] для визначення місцезнаходження підземних металевих трубопроводів, який містить у собі індуктивний датчик магнітного поля, закріплений шарнірно на кінці розбірної штанги з можливістю фіксації під кутами 0°, 45°, 90° відносно штанги. На другому кінці штанги в ручці (корпусі) розміщені вхідний підсилювач, фільтр, підсилювач потужності, елементи живлення, вимикач і роз'єм, через який до виходу підсилювача потужності з допомогою гнучкого кабелю підключають головні телефони. Недоліками цього відомого пристрою (як і раніше відомих аналогічних пристроїв [3, 4]) є незручності в експлуатації, обумовлені великими габаритами і складною конструкцією, низькою надійністю і недостатньою завадозахищеністю. Крім цього, вказані вище пристрої не придатні для контролю протикорозійного захисту. Відомий малогабаритний пристрій для визначення розміщення магістральних трубопроводів [5], який складається з послідовно з'єднаних індуктивного датчика магнітного поля, вхідного підсилювача, фільтра, логарифмічного підсилювача, випрямляча та індикатора, а також блока живлення, з'єднаного з вхідним підсилювачем, фільтром, логарифмічним підсилювачем і випрямлячем, та перемикача, з'єднаного з блоком живлення і вхідним підсилювачем, при цьому з'єднання пристрою виконані екранованими проводами і розмішені у площині, що проходить через вісь чутливості індуктивного датчика магнітного поля, розміщених у корпусі, спорядженому двома мітками, що вказують напрями двох осей з кутом 45° між ними, одна з них вказує напрям осі чутливості індуктивного датчика магнітного поля. Цей відомий пристрій є портативний з малими габаритами і масою, має високі чутливість, завадозахищеність і роздільну здатність, простий і зручний у експлуатації. Пристрій дає можливість оперативно визначати напрям і місце підземного трубопроводу (струмопроводу), оцінювати глибину його залягання. За налаштування на другу гармоніку напруги електромережі цей пристрій також дає можливість виявляти в підземному трубопроводі пульсуючий (випрямлений) струм станції катодного захисту (СКЗ), за яким можна дистанційно контролювати роботу СКЗ на обстежуваному трубопроводі. Недолік цього пристрою (прототипу) полягає з тому, що він не забезпечує вимірювань різниці електричних потенціалів, що необхідно для кількісного контролю електрохімічного катодного захисту від корозії (катодної поляризації) трубопроводу, підземної металевої споруди. Найближчим до заявленого є пристрій для визначення розміщення та вимірювання потенціалів підземних трубопроводів [6], який складається з розміщених у корпусі послідовно з'єднаних індуктивного датчика магнітного поля, вхідного підсилювача, фільтра, логарифмічного підсилювача, випрямляча та індикатора, а також блока живлення та перемикача діапазонів, з'єднаного з вхідним підсилювачем, та конструктивно суміщеного з вимикачем, з'єднаним з блоком живлення, дві вхідні клеми і послідовно з'єднані з ними та розміщені у корпусі високоомний подільник, аналого-цифровий перетворювач (АЦП) і цифровий індикатор, при цьому перемикач з'єднаний з фільтром, логарифмічним підсилювачем і випрямлячем та з аналого-цифровим перетворювачем, з'єднання пристрою виконані екранованими проводами і розміщені у площині, що проходить через вісь чутливості індуктивного датчика магнітного поля, корпус оснащений двома мітками, які вказують напрями двох осей з кутом 45° між ними, одна з них вказує напрям осі чутливості індуктивного датчика магнітного поля. Корпус пристрою може бути споряджений ниткою (з тягарцем) чи рівнем для уточнення орієнтації датчика відносно вертикалі. Перемикач забезпечує переключення діапазонів вхідного підсилювача, переключення режимів роботи пристрою та увімкнення-вимкнення живлення. Цей пристрій (найближчий аналог, прототип) є портативний з малими габаритами і масою, має високі чутливість, завадозахищеність і роздільну здатність, простий і зручний у 1 UA 108724 C2 5 10 15 20 25 30 35 40 45 50 55 60 експлуатації. Прототип працює у двох режимах: трасошукача і вольтметра постійної напруги (вимірювача різниці потенціалів) У режимі трасошукача прототип дає можливість оперативно визначати напрям і місце знаходження осі підземного трубопроводу (струмопроводу), глибину його залягання. За налаштування на другу гармоніку напруги електромережі цей пристрій також дає можливість виявляти в підземному трубопроводі пульсуючий (випрямлений) струм станції катодного захисту (СКЗ), за яким можна дистанційно контролювати роботу СКЗ на обстежуваному трубопроводі. У режимі вольтметра постійної напруги після з'єднань плюсової клеми пристрою з металом трубопроводу а мінусової клеми - з електродом порівняння (ЕП) вимірюють електричний потенціал трубопроводу відносно встановленого у землі ЕП. Недолік цього пристрою (прототипу) полягає в тому, що він не забезпечує вимірювань поляризаційного потенціалу поверхні металу в ґрунті (оскільки у вимірах електричного потенціалу трубопроводу відносно ЕП завжди присутня омічна складова, яку треба вилучати), що необхідно для кількісного контролю ЕХЗ трубопроводу за прийнятим критерієм захисної дії при ЕХЗ [7]. Технічною задачею є розширення функціональних можливостей (створення нового) портативного пристрою для обстежень підземних трубопроводів шляхом введення у пристрій визначення розміщення та вимірювання потенціалів підземних трубопроводів додаткового каналу вимірювань змінної електричної напруги для пошуку пошкоджень ізоляції та вилучення омічного складника для визначення поляризаційного потенціалу з метою підвищення експлуатаційних характеристик засобів оперативних обстежень контролю стану протикорозійного захисту (ізоляції і ЕХЗ) підземних трубопроводів і споруд. Для вирішення поставленої задачі у пристрій для визначення розміщення та вимірювання потенціалів підземних трубопроводів, який складається з розміщених у корпусі індуктивного датчика магнітного поля, вхідного підсилювача каналу визначення розміщення осі трубопроводу, фільтра, логарифмічного підсилювача, випрямляча, індикатора, які послідовно з'єднані між собою, двох вхідних клем і з'єднаного з ними високоомного подільника, аналогоцифрового перетворювача та приєднаного до його виходу цифрового індикатора, а також з перемикача діапазонів, з'єднаного з вхідним підсилювачем каналу осі, конструктивно суміщеного з перемикачем режимів роботи пристрою і з вимикачем і з'єднаного з блоком живлення, який через перемикач режимів роботи з'єднаний з вхідним підсилювачем каналу осі, з фільтром, з логарифмічним підсилювачем і з випрямлячем каналу осі та з аналого-цифровим перетворювачем: при цьому з'єднання пристрою виконані екранованими проводами і розміщені у площині, що проходить через вісь чутливості індуктивного датчика магнітного поля, корпус оснащений двома мітками, які вказують напрями двох осей з кутом 45° між ними, одна з них вказує напрям осі чутливості індуктивного датчика магнітного поля, додатково введено ключ з двома входами і одним виходом з'єднаним з входом аналого-цифрового перетворювача, підсилювач каналу вимірювання постійної напруги, вхід якого з'єднано з виходом високоомного подільника а вихід з'єднано з першим входом ключа, роздільний конденсатор, з'єднаний з вхідною клемою та послідовно з'єднані з ним вхідний підсилювач змінної напруги, смуговий фільтр і випрямляч каналу вимірювання змінної напруги, який приєднаний до другого входу ключа, при цьому блок живлення через перемикач режимів роботи пристрою додатково з'єднаний з вхідним підсилювачем змінної напруги, смуговим фільтром і випрямлячем каналу вимірювання змінної напруги, а також з підсилювачем каналу вимірювання постійної напруги та з ключем. Суттєвими ознаками заявленого пристрою є введені елементи - роздільний конденсатор, вхідний підсилювач змінної напруги, смуговий фільтр і випрямляч каналу вимірювання змінної напруги, підсилювач каналу вимірювання постійної напруги, ключ з двома входами і одним виходом з відповідними з'єднаннями. На відміну від прототипу і аналогів, заявлений пристрій по суті є триканальним (містить у собі індикаторний канал пошуку і визначення розміщення осі трубопроводу та канал вимірювань постійної напруги, як у прототипу, та додатково введений канал вимірювання змінної напруги), забезпечує три режими роботи, що розширює його функціональні можливості. Ключ дає змогу подавати на вхід АЦП для вимірювання постійну напругу (різницю потенціалів) або змінну напругу. У техніці обстежень підземних трубопроводів відомі застосування різних вольтметрів, які можуть виконувати функцію введених елементів. Проте описів застосування введених елементів (вольтметра змінної напруги і ключа) у портативних пристроях для визначення розміщення і виміювання потенціалів трубопроводів, як і введення елементів трасошукача з вимірювачем потенціалів у вольтметр змінної напруги, до створення заявленого пристрою у літературі не виявлено; не відомі вони ні в аналогів, ні у прототипу. 2 UA 108724 C2 5 10 15 20 25 30 35 40 45 50 55 Таким чином, названі суттєві ознаки заявленого пристрою і їх сукупність не відомі ні в аналогів ні у прототипу, отже відповідають критеріям "новизна" і "суттєві відмінності'". Запропонований пристрій та його будову пояснює рисунок 1, на якому зображена функціональна блок-схема запропонованого пристрою. На рисунку показані індуктивний датчик (сприймач) магнітного поля 1, вхідний підсилювач каналу осі 2, фільтр 3, логарифмічний підсилювач 4, випрямляч двополярного змінного сигналу 5, індикатор 6, перемикач діапазонів каналу осі, суміщений з перемикачем режимів роботи і з вимикачем живлення 7, блок живлення 8, дві вхідні клеми 9, роздільний конденсатор 10, вхідний підсилювач каналу вимірювання змінної напруги 11, смуговий фільтр каналу вимірювання 1 змінної напруги 12, випрямляч канал) вимірювання змінної напруги 13, високоомний подільник 14, підсилювач каналу вимірювання постійної напруги 15, ключ 16, аналого-цифровий перетворювач 17, цифровий індикатор 18. Приклад конкретного виконання. Датчик магнітного поля 1 виготовляють як котушку індуктивності з феритовим осердям. Вхідний підсилювач 2 складається з узгоджуюючого каскаду і масштабного підсилювача з п'ятьма значеннями коефіцієнта підсилення, який встановлюється перемикачем 7; це забезпечує діапазон достатній для індикації магнітного поля, створеного струмами СКЗ практично на усьому протяги магістральних трубопроводів. Підсилювачі 2, 4, 11, 15, фільтри 3 і 12 та випрямлячі 5, 13 пристрою виконують на основі операційних підсилювачів за відомими в літературі схемами. Активний фільтр 3 настроюють на частоту поля струму в трубопроводі, який спостерігають. Логарифмічний підсилювач 4 забезпечує зручну індикацію мінімуму сигналу під час переміщень і поворотів пристрою. Випрямляч 5 з операційними підсилювачами здійснює двопівперіодне випрямлення корисного сигналу. Перемикач 7 виконують впареним із двох секцій. Одна його секція підключає джерело живлення до каналу "осі труби" (2, 3, 4, 5) у режимі пошуку і визначення розміщення трубопроводу, або до каналу вимірювання постійної електричної напруги (15, 16, 17) у режимі вимірювання потенціалів, або до каналу вимірювання змінної електричної напруги (11, 12, 13, 16, 17) у режимі вимірювання змінних напруг, або виключає живлення прилад у. Друга секція перемикача 7 задає коефіцієнт підсилення масштабного підсилювача (що є частиною вхідного підсилювача 2) у режимі визначення осі труби. Дві вхідні клеми 9 встановлюють на корпусі з можливістю приєднання до них електричних проводів від вимірювальних контактів (від трубопроводу та від електроду порівняння); біля клем нанесено мітки «+» і «-», які вказують їх полярність. Високоомний подільник 14 забезпечує високий вхідний опір вимірювача різниці потенціалів (напруги) для зменшення падіння напруги на вхідних клемах приладу (чим зменшується похибка вимірювань). Підсилювач постійної напруги 15 підсилює напругу з виходу високоомного подільника і4 до рівня, необхідного для правильної роботи АЦП 17, що дає можливість підвищити чутливість вимірювань різниці потенціалів. Ключ 16 виконують на основі відомих аналогових мікросхем; залежно від поданої через перемикач 7 напруги живлення каналів вимірювання напруги, він підключає до входу АЦП канал вимірювання постійної (з виходу підсилювача постійної напруги 15) або змінної (з виходу випрямляча 13) напруги. АЦП 17 перетворює рівень аналогового квазіпостійного сигналу в цифрову форму з виходом на цифровий індикатор 18. Блок живлення 8 містить акумулятор і перетворювач однополярної напруги у двополярну. Усі три канали (визначення розміщення осі труби, вимірювань постійних потенціалів і змінних напруг) змонтовані в одному корпусі, який виготовляють у вигляді коробки з діелектричного матеріалу. На боковій грані корпусу наносять лінію під кутом 45° до ребра паралельного осі датчика. Індикатором 6 є малогабаритний стрілковий прилад або багатосегментний рідкокристалічний індикатор; в останньому варіанті індикатор 6 може бути конструктивно суміщений з цифровим індикатором 18. Робота пристрою відбувається наступним чином. Датчик поля, підсилювачі і фільтри настроюють на частоту струму, що протікає по трубопроводу: на гармоніку випрямленого пульсуючого струму СКЗ, чи частоту генератора, який збуджує у трубопроводі змінний струм. Оператор перемикачем 7 включає живлення каналу пошуку (визначення розміщення) трубопроводу (режим трасошукача) і встановлює потрібний коефіцієнт підсилення, переміщується по місцевості, утримуючи даний пристрій у руці і здійснюючи коливальні рухи (повороти і переміщення пристрою), спостерігає по індикатору 6 за змінами сигналу від датчика магнітного поля; за максимальними і мінімальними показами індикатора визначають розміщення трубопроводу: за відомими процедурами [5] пристроєм визначають напрям траси трубопроводу, розміщення осі труби і її проекції на поверхню землі та глибину залягання. 3 UA 108724 C2 5 10 15 20 25 30 35 40 45 50 55 60 За налаштування цього каналу на гармоніку струму СКЗ (наприклад, 100 Гц при випрямленні струму електромережі 50 Гц) за показами індикатора пристрою виявляють струм СКЗ у зоні обстежень і роблять висновок про роботу СКЗ - здійснюють дистанційний контроль роботи ЕХЗ: діє чи не діє СКЗ у даній зоні. Пристрій дозволяє виявляти струм у проводі без приєднання до нього, що дає можливість безконтактно контролювати струмопроводи. Для вимірювання електричного потенціалу трубопроводу відносно електроду порівняння (ЕП) плюсову клему пристрою за допомогою електричного проводу з'єднують з металом трубопроводу а мінусову клему - з ЕП. Для контактну з підземним трубопроводом практично використовують контрольно-вимірювальну колонку або металеві елементи з'єднаного з трубопроводом обладнання (кран-засувка, відвід труби) чи місця виходу трубопроводу на поверхню землі, шурф і т. п. [6, 7]. Як ЕП використовують спеціальний мідно-сульфатний електрод, який встановлюють на поверхню землі над трубопроводом. Оператор перемикачем 7 включає живлення каналу вимірювання постійної напруги (режим вимірювання потенціалу) і по цифровому індикатору 18 зчитує значення потенціалу Umg поверхні металу трубопроводу відносно ЕП. Аналогічно заявленим пристроєм можна вимірювати потенціал інших металевих об'єктів (резервуарів, конструкцій тощо) відносно ЕП, встановленого в землі чи в іншому електропровідному середовищі. Заявленим пристроєм (як і прототипом [6]) можна вимірювати різницю потенціалів на поверхні землі [7] для контролю знаку поляризації та виявлення (пошуку) пошкоджень ізоляції підземних трубопроводів (за методом поперечного градієнта). У режимі безконтактного визначення розміщення трубопроводу пристроєм визначають напрям траси і проекцію осі трубопроводу на поверхню землі (як описано вище). Приєднують до клем пристрою два однакові електроди порівняння, перший з'єднаний з плюсовою клемою електрод встановлюють на землі над трубопроводом, другий з'єднаний з мінусовою клемою електрод встановлюють на землі у точці віднесеній від першого електрода на відстані 5-10 м перпендикулярно до траси трубопроводу. Включають перемикачем 7 режим вимірювання постійної напруги і зчитують значення різниці електричних потенціалів Ugg на поверхні землі між точками встановлення електродів. За знаком виміряної різниці потенціалів роблять висновок про поляризацією (катодну чи анодну) на данім ділянці трубопроводу, а за значеннями подібних вимірів у різних місцях вздовж траси (за змінами різниці потенціалів на поверхні землі) можна виявити місце пошкодження ізоляції підземного трубопроводу. Додатково заявленим пристроєм можна визначати місця пошкоджень ізоляційного покриву за методом Пірсона ([7], с. 160) на змінному струмі. Для цього включають перемикачем 7 режим вимірювань змінної напруги і використовують приєднання електродів подібно описаним вище. При з'єднанні клем пристрою з металом трубопроводу і електродом, встановленим на поверхні землі над трубопроводом, вимірюють змінну напругу "метал-земля" Vmg, а при з'єднанні з електродами на поверхні землі вимірюють змінну напругу "земля-земля" Vgg. За збільшенням цих напруг при перестановках електродів вздовж траси виявляють місце пошкодження ізоляції підземного трубопроводу. Додатково заявлений пристрій можна застосовувати для визначення поляризаційного потенціалу за методом Джали [8, 9]. Для цього використовують описані вище виміри постійних Umg i Ugg та змінних Vmg і Vgg електричних напруг а значення поляризаційного потенціалу металу підземного трубопроводу обчислюють за формулою [9] Up=Umg – Vmg (Ugg/Vgg). Практична експлуатація запропонованого пристрою оператором у режимі визначення розміщення трубопроводу безконтактним методом передбачає утримання пристрою у руці, його коливні переміщення і повороти та спостереження за показами індикатора, мінімуми якого відповідають орієнтаціям датчика пристрою "на вісь труби". У режимах контактних вимірювань постійних потенціалів та змінних електрочних напруг до пристрою приєднують електричні проводи від металу трубопроводу та електрода чи від двох електродів, які встановлюють у землі з урахуванням визначеного розміщення: підземного трубопроводу. Застосування заявленого триканального пристрою дає можливість визначати розміщення підземних трубопроводів та здійснювати контроль їх протикорозійного захисту: пошук пошкоджень ізоляції за методом Пірсона [7] і визначення поляризаційного потенціалу методом Джали [8, 9]. Досягнутий ефект від застосування заявленого пристрою полягає у забезпеченні можливостей оперативного безконтактного визначення розміщення підземних трубопроводів, струмопроводів і дистанційного контролю роботи СКЗ та контактних вимірювань постійних 4 UA 108724 C2 5 10 15 20 25 30 35 40 45 50 55 потенціалів і змінних електричних напруг для пошуку місць пошкоджень ізоляції підземних трубопроводів без їх розкопування та контролю електрохімічного захисту від корозії металевих споруд в електропровідному середовищі шляхом визначення поляризаційного потенціалу. Перевагами запропонованого пристрою є його портативність і розширені функціональні можливості. Малі габарити і маса пристрою дають можливість оперативно працювати з пристроєм на трасі, носити його в кишені, легко визначати розміщення трубопроводу та інших струмопроводів, вимірювати постійні потенціали і змінні електричні напруги для пошуку місць пошкоджень ізоляції та визначати поляризаційний потенціал для контролю катодного захисту від корозії без використання інших приладів. Висока чутливість, завадозахищеність і роздільна здатність, мале енергоспоживання, простота і зручність у роботі заявленого пристрою відповідають характеристикам (досягненням) прототипу: з суттєвим розширенням експлуатаційних властивостей. Джерела інформації: при експертизі 1. Бахмутский В.Ф., Зуенко Г.И. Индукционные кабелеискатели. - М.: Связь, 1970. - с. 85. 2. Искатель трубопроводов модернизированный ИТ-5. - Киев, 1985. 3. Авторское свидетельство СРСР № 135437. Кл. G01V 3/11. 1961. 4. Авторское свидетельство СРСР № 100027. Кл. G01V 3/12. 1955. 5. Патент SU 1804636 A3, СССР. G0IV 3/11. Устройство для определения расположения магистральных трубопроводов / Р.М. Джала, Б.Я. Вербенец, А.А. Андреев, Л.М. Пеккер - № 4862196/25; Заявлено 27.08.90; Опубл. 23.03.93. Бюл. №11. - 6 с. Патент UA 1701 С1, Україна. G01V 3/11. Пристрій для визначення розміщення магістральних трубопроводів. - Опубл. 25.10.94. Бюл. № 3. 6. Патент UA 52293 U, Україна. G0IV 3/00, C23F 13/00. Пристрій для визначення розміщення та вимірювання потенціалів підземних трубопроводів. / Ρ. Μ Джала, Б. Я. Вербенець - №u 2010 00756; Заявлено 26.01.2010; Опубл. 25.08.2010. Бюл. № 16, 2010 р. - 5 с. 7. Технічна експлуатація систем захисту від підземної корозії магістральних газопроводів / В.В. Розгонюк, Ю.П. Гужов, Ю.О. Кузьменко, В.А. Шишківський. - К.: Росток. - 2000. - 286 с. 8. Деклараційний патент на винахід UA 43130 А. Україна. G01R19/00, C23F13/00. Спосіб визначення поляризаційного потенціалу підземної споруди / Р.М. Джала № 2001031462; Заявлено 02.03.2001. - Опубл. 15.11.2001. Бюл. № 10. - 5 с. 9. Джала P.M. Методи і засоби електромагнітних обстежень захисту від корозії рідземних трубопроводів / Автореферат дис. … д.т.н. - Львів: Фізико-механічний інститут ім. Г.В. Карпенка НАН України, 2002. - с. 24. ФОРМУЛА ВИНАХОДУ Пристрій для визначення розміщення та контролю протикорозійного захисту підземних трубопроводів, що складається з розміщених у корпусі індуктивного датчика магнітного поля, вхідного підсилювача, фільтра, логарифмічного підсилювача, випрямляча, індикатора, які послідовно з'єднані між собою, двох вхідних клем і з'єднаного з ними високоомного подільника, аналого-цифрового перетворювача та приєднаного до його виходу цифрового індикатора, перемикача діапазонів, з'єднаного з вхідним підсилювачем, конструктивно суміщеного з перемикачем режимів роботи і з вимикачем та з'єднаного з блоком живлення, який через перемикач режимів роботи з'єднаний з вхідним підсилювачем, фільтром, логарифмічним підсилювачем і випрямлячем каналу осі, та з аналого-цифровим перетворювачем, при цьому з'єднання пристрою виконані екранованими проводами і розміщені у площині, що проходить через вісь чутливості індуктивного датчика магнітного поля, корпус оснащений двома мітками, які вказують напрями двох осей з кутом 45° між ними, одна з них вказує напрям осі чутливості індуктивного датчика магнітного поля, який відрізняється тим, що додатково введено ключ з двома входами і одним виходом, з'єднаним з входом аналого-цифрового перетворювача, підсилювач каналу вимірювання постійної напруги, вхід якого з'єднано з виходом високоомного подільника, а вихід з'єднано з першим входом ключа, роздільний конденсатор з'єднаний з вхідною клемою та послідовно з'єднані з ним вхідний підсилювач змінної напруги, смуговий фільтр і випрямляч каналу вимірювання змінної напруги, який приєднаний до другого входу ключа, при цьому перемикач режимів роботи додатково з'єднаний з вхідним підсилювачем змінної напруги, смуговим фільтром, випрямлячем каналу вимірювання змінної напруги, підсилювачем каналу вимірювання постійної напруги та з ключем. 5 UA 108724 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
