Масажний пристрій

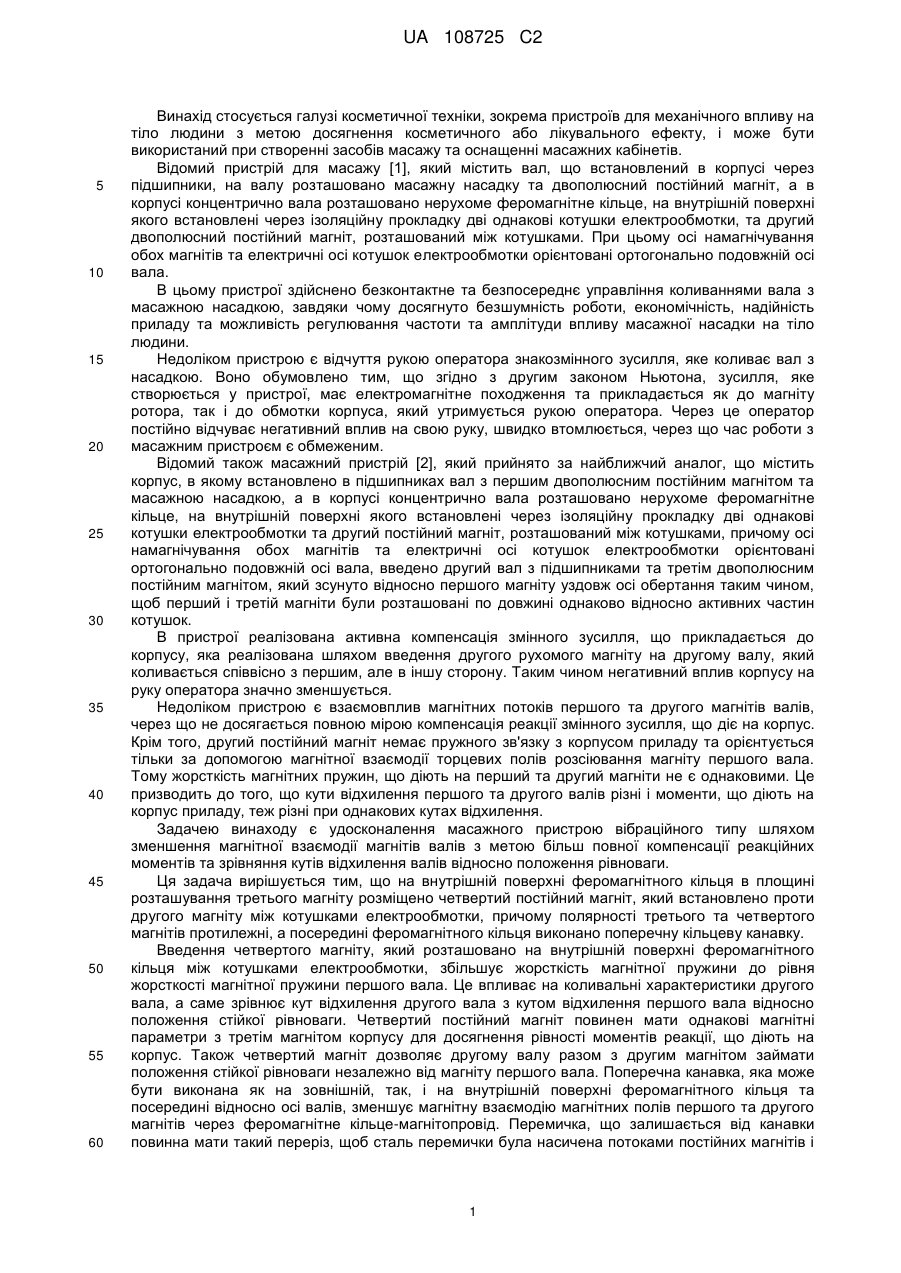

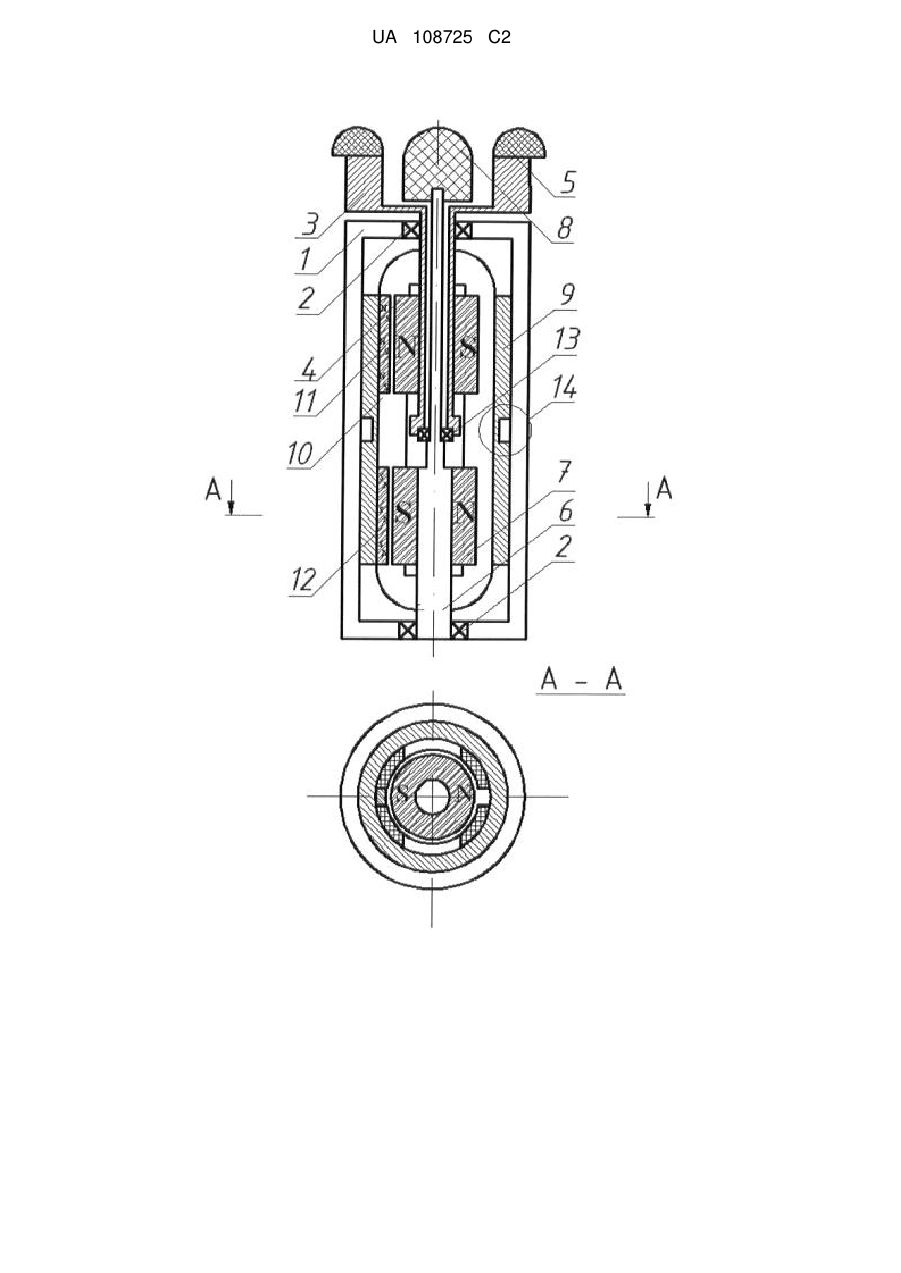

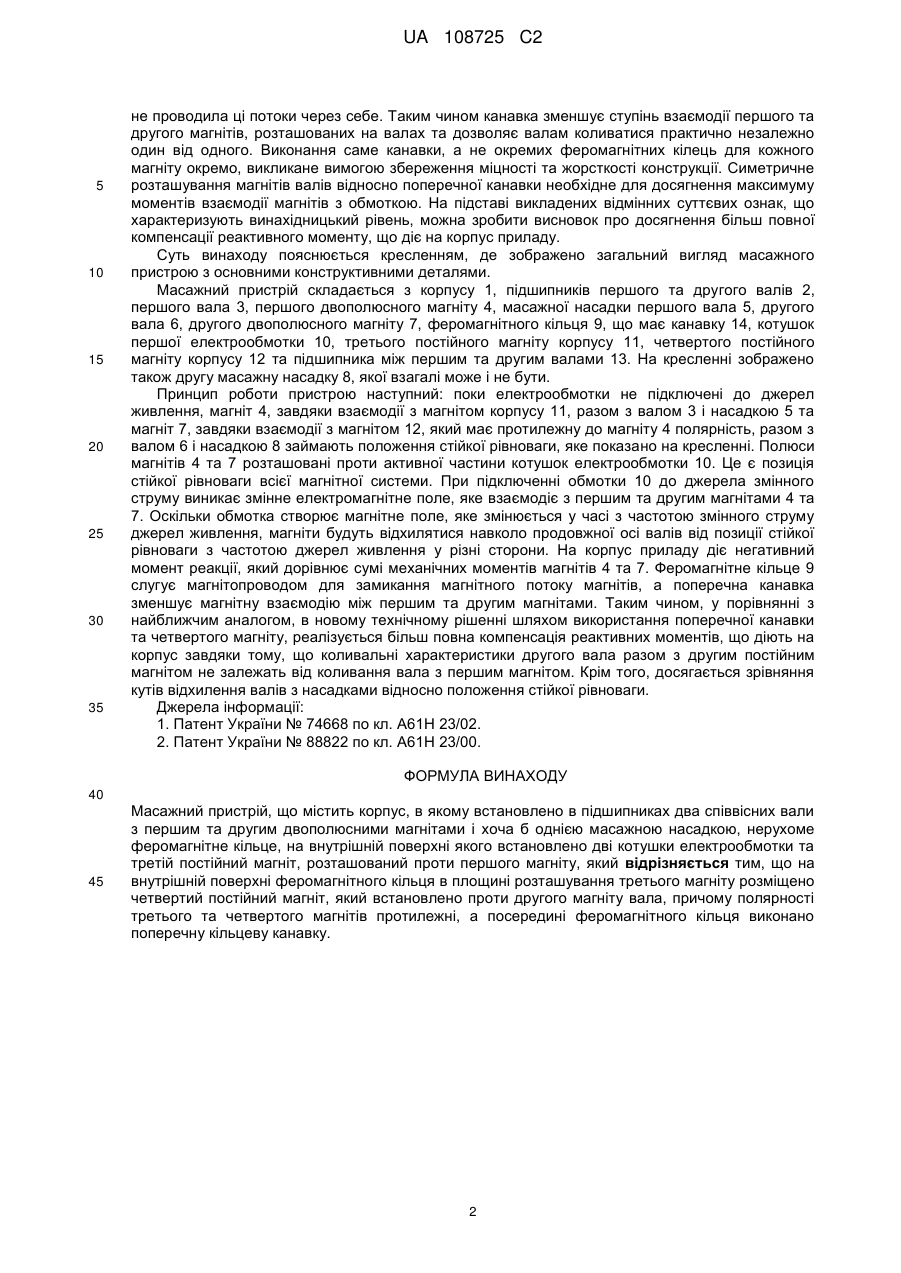

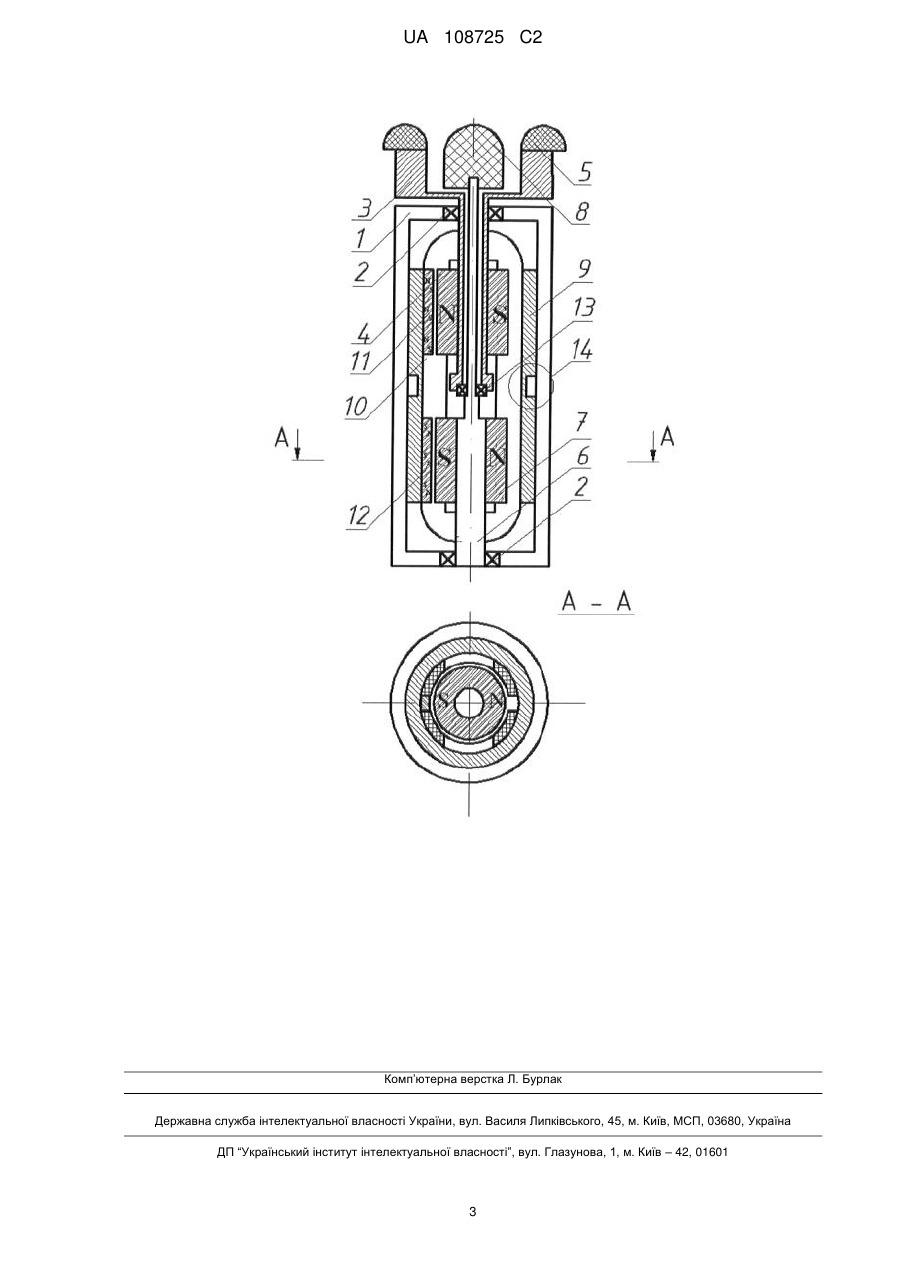

Реферат: Даний винахід стосується галузі косметичної техніки, зокрема, пристроїв для механічного впливу на тіло людини з метою досягнення косметичного або лікувального ефекту, і може бути використаний при створенні засобів масажу та оснащенні масажних кабінетів. Заявлений масажний пристрій містить корпус, в якому встановлено в підшипниках два співвісних вали з першим та другим двополюсними магнітами і хоча б однією масажною насадкою, нерухоме феромагнітне кільце, на внутрішній поверхні якого встановлено дві котушки електрообмотки та третій постійний магніт, розташований проти першого магніту. На внутрішній поверхні феромагнітного кільця в площині розташування третього магніту розміщено четвертий постійний магніт, який встановлено проти другого магніту вала. Полярності третього та четвертого магнітів протилежні, а посередині феромагнітного кільця виконано поперечну кільцеву канавку. Винахід полягає у удосконаленні масажного пристрою вібраційного типу шляхом зменшення магнітної взаємодії магнітів валів з метою більш повної компенсації реакційних моментів та зрівняння кутів відхилення валів відносно положення рівноваги. UA 108725 C2 (12) UA 108725 C2 UA 108725 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується галузі косметичної техніки, зокрема пристроїв для механічного впливу на тіло людини з метою досягнення косметичного або лікувального ефекту, і може бути використаний при створенні засобів масажу та оснащенні масажних кабінетів. Відомий пристрій для масажу [1], який містить вал, що встановлений в корпусі через підшипники, на валу розташовано масажну насадку та двополюсний постійний магніт, а в корпусі концентрично вала розташовано нерухоме феромагнітне кільце, на внутрішній поверхні якого встановлені через ізоляційну прокладку дві однакові котушки електрообмотки, та другий двополюсний постійний магніт, розташований між котушками. При цьому осі намагнічування обох магнітів та електричні осі котушок електрообмотки орієнтовані ортогонально подовжній осі вала. В цьому пристрої здійснено безконтактне та безпосереднє управління коливаннями вала з масажною насадкою, завдяки чому досягнуто безшумність роботи, економічність, надійність приладу та можливість регулювання частоти та амплітуди впливу масажної насадки на тіло людини. Недоліком пристрою є відчуття рукою оператора знакозмінного зусилля, яке коливає вал з насадкою. Воно обумовлено тим, що згідно з другим законом Ньютона, зусилля, яке створюється у пристрої, має електромагнітне походження та прикладається як до магніту ротора, так і до обмотки корпуса, який утримується рукою оператора. Через це оператор постійно відчуває негативний вплив на свою руку, швидко втомлюється, через що час роботи з масажним пристроєм є обмеженим. Відомий також масажний пристрій [2], який прийнято за найближчий аналог, що містить корпус, в якому встановлено в підшипниках вал з першим двополюсним постійним магнітом та масажною насадкою, а в корпусі концентрично вала розташовано нерухоме феромагнітне кільце, на внутрішній поверхні якого встановлені через ізоляційну прокладку дві однакові котушки електрообмотки та другий постійний магніт, розташований між котушками, причому осі намагнічування обох магнітів та електричні осі котушок електрообмотки орієнтовані ортогонально подовжній осі вала, введено другий вал з підшипниками та третім двополюсним постійним магнітом, який зсунуто відносно першого магніту уздовж осі обертання таким чином, щоб перший і третій магніти були розташовані по довжині однаково відносно активних частин котушок. В пристрої реалізована активна компенсація змінного зусилля, що прикладається до корпусу, яка реалізована шляхом введення другого рухомого магніту на другому валу, який коливається співвісно з першим, але в іншу сторону. Таким чином негативний вплив корпусу на руку оператора значно зменшується. Недоліком пристрою є взаємовплив магнітних потоків першого та другого магнітів валів, через що не досягається повною мірою компенсація реакції змінного зусилля, що діє на корпус. Крім того, другий постійний магніт немає пружного зв'язку з корпусом приладу та орієнтується тільки за допомогою магнітної взаємодії торцевих полів розсіювання магніту першого вала. Тому жорсткість магнітних пружин, що діють на перший та другий магніти не є однаковими. Це призводить до того, що кути відхилення першого та другого валів різні і моменти, що діють на корпус приладу, теж різні при однакових кутах відхилення. Задачею винаходу є удосконалення масажного пристрою вібраційного типу шляхом зменшення магнітної взаємодії магнітів валів з метою більш повної компенсації реакційних моментів та зрівняння кутів відхилення валів відносно положення рівноваги. Ця задача вирішується тим, що на внутрішній поверхні феромагнітного кільця в площині розташування третього магніту розміщено четвертий постійний магніт, який встановлено проти другого магніту між котушками електрообмотки, причому полярності третього та четвертого магнітів протилежні, а посередині феромагнітного кільця виконано поперечну кільцеву канавку. Введення четвертого магніту, який розташовано на внутрішній поверхні феромагнітного кільця між котушками електрообмотки, збільшує жорсткість магнітної пружини до рівня жорсткості магнітної пружини першого вала. Це впливає на коливальні характеристики другого вала, а саме зрівнює кут відхилення другого вала з кутом відхилення першого вала відносно положення стійкої рівноваги. Четвертий постійний магніт повинен мати однакові магнітні параметри з третім магнітом корпусу для досягнення рівності моментів реакції, що діють на корпус. Також четвертий магніт дозволяє другому валу разом з другим магнітом займати положення стійкої рівноваги незалежно від магніту першого вала. Поперечна канавка, яка може бути виконана як на зовнішній, так, і на внутрішній поверхні феромагнітного кільця та посередині відносно осі валів, зменшує магнітну взаємодію магнітних полів першого та другого магнітів через феромагнітне кільце-магнітопровід. Перемичка, що залишається від канавки повинна мати такий переріз, щоб сталь перемички була насичена потоками постійних магнітів і 1 UA 108725 C2 5 10 15 20 25 30 35 не проводила ці потоки через себе. Таким чином канавка зменшує ступінь взаємодії першого та другого магнітів, розташованих на валах та дозволяє валам коливатися практично незалежно один від одного. Виконання саме канавки, а не окремих феромагнітних кілець для кожного магніту окремо, викликане вимогою збереження міцності та жорсткості конструкції. Симетричне розташування магнітів валів відносно поперечної канавки необхідне для досягнення максимуму моментів взаємодії магнітів з обмоткою. На підставі викладених відмінних суттєвих ознак, що характеризують винахідницький рівень, можна зробити висновок про досягнення більш повної компенсації реактивного моменту, що діє на корпус приладу. Суть винаходу пояснюється кресленням, де зображено загальний вигляд масажного пристрою з основними конструктивними деталями. Масажний пристрій складається з корпусу 1, підшипників першого та другого валів 2, першого вала 3, першого двополюсного магніту 4, масажної насадки першого вала 5, другого вала 6, другого двополюсного магніту 7, феромагнітного кільця 9, що має канавку 14, котушок першої електрообмотки 10, третього постійного магніту корпусу 11, четвертого постійного магніту корпусу 12 та підшипника між першим та другим валами 13. На кресленні зображено також другу масажну насадку 8, якої взагалі може і не бути. Принцип роботи пристрою наступний: поки електрообмотки не підключені до джерел живлення, магніт 4, завдяки взаємодії з магнітом корпусу 11, разом з валом 3 і насадкою 5 та магніт 7, завдяки взаємодії з магнітом 12, який має протилежну до магніту 4 полярність, разом з валом 6 і насадкою 8 займають положення стійкої рівноваги, яке показано на кресленні. Полюси магнітів 4 та 7 розташовані проти активної частини котушок електрообмотки 10. Це є позиція стійкої рівноваги всієї магнітної системи. При підключенні обмотки 10 до джерела змінного струму виникає змінне електромагнітне поле, яке взаємодіє з першим та другим магнітами 4 та 7. Оскільки обмотка створює магнітне поле, яке змінюється у часі з частотою змінного струму джерел живлення, магніти будуть відхилятися навколо продовжної осі валів від позиції стійкої рівноваги з частотою джерел живлення у різні сторони. На корпус приладу діє негативний момент реакції, який дорівнює сумі механічних моментів магнітів 4 та 7. Феромагнітне кільце 9 слугує магнітопроводом для замикання магнітного потоку магнітів, а поперечна канавка зменшує магнітну взаємодію між першим та другим магнітами. Таким чином, у порівнянні з найближчим аналогом, в новому технічному рішенні шляхом використання поперечної канавки та четвертого магніту, реалізується більш повна компенсація реактивних моментів, що діють на корпус завдяки тому, що коливальні характеристики другого вала разом з другим постійним магнітом не залежать від коливання вала з першим магнітом. Крім того, досягається зрівняння кутів відхилення валів з насадками відносно положення стійкої рівноваги. Джерела інформації: 1. Патент України № 74668 по кл. А61Н 23/02. 2. Патент України № 88822 по кл. А61Н 23/00. ФОРМУЛА ВИНАХОДУ 40 45 Масажний пристрій, що містить корпус, в якому встановлено в підшипниках два співвісних вали з першим та другим двополюсними магнітами і хоча б однією масажною насадкою, нерухоме феромагнітне кільце, на внутрішній поверхні якого встановлено дві котушки електрообмотки та третій постійний магніт, розташований проти першого магніту, який відрізняється тим, що на внутрішній поверхні феромагнітного кільця в площині розташування третього магніту розміщено четвертий постійний магніт, який встановлено проти другого магніту вала, причому полярності третього та четвертого магнітів протилежні, а посередині феромагнітного кільця виконано поперечну кільцеву канавку. 2 UA 108725 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
