Пристрій для безконтактного вимірювання температури ротора гідрогенератора

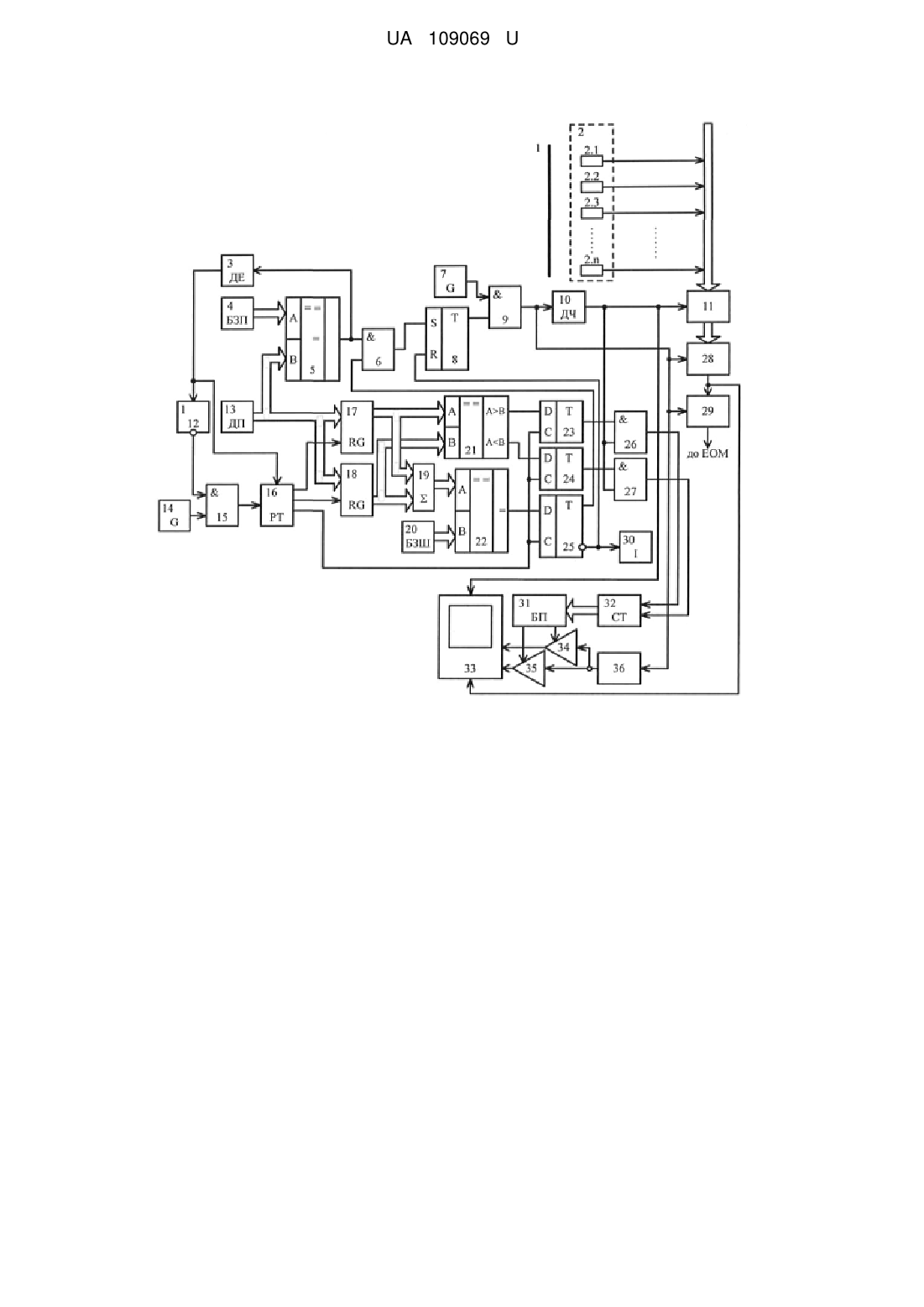

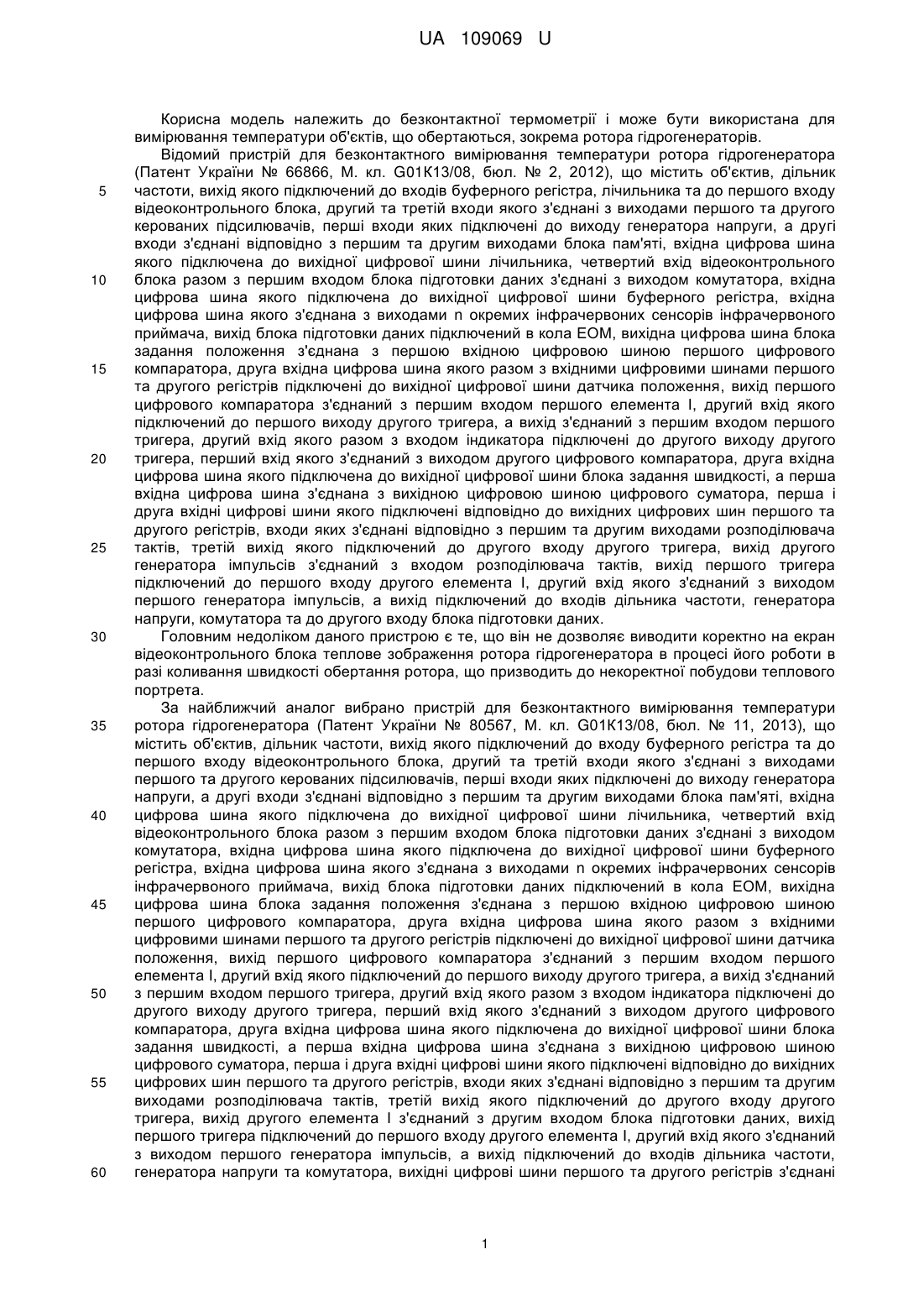

Реферат: Пристрій для безконтактного вимірювання температури ротора гідрогенератора містить об'єктив, два генератори імпульсів, дільник частоти, п'ять елементів І, три цифрових компаратори, датчик положення, блок задання положення, розподілювач тактів, два регістри, цифровий суматор, чотири тригери, блок задання швидкості, індикатор, n окремих інфрачервоних сенсорів інфрачервоного приймача, блок підготовки даних, комутатор, буферний регістр, лічильник, два керованих підсилювачі, відеоконтрольний блок, генератор напруги, блок пам'яті, диференціюючий елемент та елемент НІ. UA 109069 U (54) ПРИСТРІЙ ДЛЯ БЕЗКОНТАКТНОГО ВИМІРЮВАННЯ ТЕМПЕРАТУРИ РОТОРА ГІДРОГЕНЕРАТОРА UA 109069 U UA 109069 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до безконтактної термометрії і може бути використана для вимірювання температури об'єктів, що обертаються, зокрема ротора гідрогенераторів. Відомий пристрій для безконтактного вимірювання температури ротора гідрогенератора (Патент України № 66866, М. кл. G01К13/08, бюл. № 2, 2012), що містить об'єктив, дільник частоти, вихід якого підключений до входів буферного регістра, лічильника та до першого входу відеоконтрольного блока, другий та третій входи якого з'єднані з виходами першого та другого керованих підсилювачів, перші входи яких підключені до виходу генератора напруги, а другі входи з'єднані відповідно з першим та другим виходами блока пам'яті, вхідна цифрова шина якого підключена до вихідної цифрової шини лічильника, четвертий вхід відеоконтрольного блока разом з першим входом блока підготовки даних з'єднані з виходом комутатора, вхідна цифрова шина якого підключена до вихідної цифрової шини буферного регістра, вхідна цифрова шина якого з'єднана з виходами n окремих інфрачервоних сенсорів інфрачервоного приймача, вихід блока підготовки даних підключений в кола ЕОМ, вихідна цифрова шина блока задання положення з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, друга вхідна цифрова шина якого разом з вхідними цифровими шинами першого та другого регістрів підключені до вихідної цифрової шини датчика положення, вихід першого цифрового компаратора з'єднаний з першим входом першого елемента І, другий вхід якого підключений до першого виходу другого тригера, а вихід з'єднаний з першим входом першого тригера, другий вхід якого разом з входом індикатора підключені до другого виходу другого тригера, перший вхід якого з'єднаний з виходом другого цифрового компаратора, друга вхідна цифрова шина якого підключена до вихідної цифрової шини блока задання швидкості, а перша вхідна цифрова шина з'єднана з вихідною цифровою шиною цифрового суматора, перша і друга вхідні цифрові шини якого підключені відповідно до вихідних цифрових шин першого та другого регістрів, входи яких з'єднані відповідно з першим та другим виходами розподілювача тактів, третій вихід якого підключений до другого входу другого тригера, вихід другого генератора імпульсів з'єднаний з входом розподілювача тактів, вихід першого тригера підключений до першого входу другого елемента І, другий вхід якого з'єднаний з виходом першого генератора імпульсів, а вихід підключений до входів дільника частоти, генератора напруги, комутатора та до другого входу блока підготовки даних. Головним недоліком даного пристрою є те, що він не дозволяє виводити коректно на екран відеоконтрольного блока теплове зображення ротора гідрогенератора в процесі його роботи в разі коливання швидкості обертання ротора, що призводить до некоректної побудови теплового портрета. За найближчий аналог вибрано пристрій для безконтактного вимірювання температури ротора гідрогенератора (Патент України № 80567, М. кл. G01К13/08, бюл. № 11, 2013), що містить об'єктив, дільник частоти, вихід якого підключений до входу буферного регістра та до першого входу відеоконтрольного блока, другий та третій входи якого з'єднані з виходами першого та другого керованих підсилювачів, перші входи яких підключені до виходу генератора напруги, а другі входи з'єднані відповідно з першим та другим виходами блока пам'яті, вхідна цифрова шина якого підключена до вихідної цифрової шини лічильника, четвертий вхід відеоконтрольного блока разом з першим входом блока підготовки даних з'єднані з виходом комутатора, вхідна цифрова шина якого підключена до вихідної цифрової шини буферного регістра, вхідна цифрова шина якого з'єднана з виходами n окремих інфрачервоних сенсорів інфрачервоного приймача, вихід блока підготовки даних підключений в кола ЕОМ, вихідна цифрова шина блока задання положення з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, друга вхідна цифрова шина якого разом з вхідними цифровими шинами першого та другого регістрів підключені до вихідної цифрової шини датчика положення, вихід першого цифрового компаратора з'єднаний з першим входом першого елемента І, другий вхід якого підключений до першого виходу другого тригера, а вихід з'єднаний з першим входом першого тригера, другий вхід якого разом з входом індикатора підключені до другого виходу другого тригера, перший вхід якого з'єднаний з виходом другого цифрового компаратора, друга вхідна цифрова шина якого підключена до вихідної цифрової шини блока задання швидкості, а перша вхідна цифрова шина з'єднана з вихідною цифровою шиною цифрового суматора, перша і друга вхідні цифрові шини якого підключені відповідно до вихідних цифрових шин першого та другого регістрів, входи яких з'єднані відповідно з першим та другим виходами розподілювача тактів, третій вихід якого підключений до другого входу другого тригера, вихід другого елемента І з'єднаний з другим входом блока підготовки даних, вихід першого тригера підключений до першого входу другого елемента І, другий вхід якого з'єднаний з виходом першого генератора імпульсів, а вихід підключений до входів дільника частоти, генератора напруги та комутатора, вихідні цифрові шини першого та другого регістрів з'єднані 1 UA 109069 U 5 10 15 20 25 30 35 40 45 50 55 60 відповідно з першою і другою вхідними цифровими шинами третього цифрового компаратора, перший і другий виходи якого підключені відповідно до перших входів четвертого і п'ятого тригерів, другі входи яких з'єднані з третім виходом розподілювача тактів, а виходи підключені відповідно до перших входів четвертого і п'ятого елементів І, другі входи яких з'єднані відповідно з виходом дільника частоти, а виходи підключені відповідно до першого і другого входів лічильника, вихід першого цифрового компаратора з'єднаний з першим входом третього тригера, другий вхід якого підключений до четвертого виходу розподілювача тактів, а вихід з'єднаний з першим входом третього елемента І, другий вхід якого підключений до виходу другого генератора імпульсів, а вихід з'єднаний з входом розподілювача тактів. Головним недоліком даного пристрою є те, що він не дозволяє коректно відображати теплове зображення ротора гідрогенератора в процесі його роботи в разі коливання швидкості обертання ротора, що призводить до зниження точності роботи пристрою. В основу корисної моделі поставлено задачу створення пристрою для безконтактного вимірювання температури ротора гідрогенератора, в якому за рахунок введення нових блоків та зв'язків між ними з'являється можливість на працюючому гідрогенераторі коректно відображати тепловий портрет ротора, що підвищує точність роботи пристрою. Поставлена задача вирішується тим, що в пристрій для безконтактного вимірювання температури ротора гідрогенератора, що містить об'єктив, два генератори імпульсів, дільник частоти, п'ять елементів І, три цифрових компаратори, датчик положення, блок задання положення, розподілювач тактів, два регістри, цифровий суматор, чотири тригери, блок задання швидкості, індикатор, n окремих інфрачервоних сенсорів інфрачервоного приймача, блок підготовки даних, комутатор, буферний регістр, лічильник, два керованих підсилювачі, відеоконтрольний блок, генератор напруги, блок пам'яті, причому вихід дільника частоти підключений до входу буферного регістра та до першого входу відеоконтрольного блока, другий та третій входи якого з'єднані з виходами першого та другого керованих підсилювачів, перші входи яких підключені до виходу генератора напруги, а другі входи з'єднані відповідно з першим та другим виходами блока пам'яті, вхідна цифрова шина якого підключена до вихідної цифрової шини лічильника, четвертий вхід відеоконтрольного блока разом з першим входом блока підготовки даних з'єднані з виходом комутатора, вхідна цифрова шина якого підключена до вихідної цифрової шини буферного регістра, вхідна цифрова шина якого з'єднана з виходами n окремих інфрачервоних сенсорів інфрачервоного приймача, вихід блока підготовки даних підключений в кола ЕОМ, вихідна цифрова шина блока задання положення з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, друга вхідна цифрова шина якого разом з вхідними цифровими шинами першого та другого регістрів підключені до вихідної цифрової шини датчика положення, вихід першого цифрового компаратора з'єднаний з першим входом першого елемента І, другий вхід якого підключений до першого виходу другого тригера, а вихід з'єднаний з першим входом першого тригера, другий вхід якого разом з входом індикатора підключені до другого виходу другого тригера, перший вхід якого з'єднаний з виходом другого цифрового компаратора, друга вхідна цифрова шина якого підключена до вихідної цифрової шини блока задання швидкості, а перша вхідна цифрова шина з'єднана з вихідною цифровою шиною цифрового суматора, перша і друга вхідні цифрові шини якого підключені відповідно до вихідних цифрових шин першого та другого регістрів, входи яких з'єднані відповідно з першим та другим виходами розподілювача тактів, третій вихід якого підключений до другого входу другого тригера, вихід другого елемента І з'єднаний з другим входом блока підготовки даних, вихід першого тригера підключений до першого входу другого елемента І, другий вхід якого з'єднаний з виходом першого генератора імпульсів, а вихід підключений до входів дільника частоти, генератора напруги та комутатора, вихідні цифрові шини першого та другого регістрів з'єднані відповідно з першою і другою вхідними цифровими шинами третього цифрового компаратора, перший і другий виходи якого підключені відповідно до перших входів третього і четвертого тригерів, другі входи яких з'єднані з третім виходом розподілювача тактів, а виходи підключені відповідно до перших входів третього і четвертого елементів І, другі входи яких з'єднані відповідно з виходом дільника частоти, а виходи підключені відповідно до першого і другого входів лічильника, вихід другого генератора імпульсів з'єднаний з першим входом п'ятого елемента І, вихід якого підключений до першого входу розподілювача тактів в який відповідно корисної моделі введено диференціюючий елемент та елемент НІ, причому вихід першого цифрового компаратора з'єднаний зі входом диференціюючого елемента, вихід якого підключений до другого входу розподілювача тактів та до входу елемента НІ, вихід якого з'єднаний з другим входом п'ятого елемента І. Пристрій для безконтактного вимірювання температури ротора гідрогенератора пояснюється кресленням, на якому зображена його структурна схема. 2 UA 109069 U 5 10 15 20 25 30 35 40 45 50 55 60 На схемі: 1 - об'єктив; 2 - інфрачервоний приймач, що містить n окремих інфрачервоних сенсорів; 3 - диференціюючий елемент; 4 - блок задання положення; 5 - перший цифровий компаратор; 6 - перший елемент І; 7 - перший генератор імпульсів; 8 - перший тригер; 9 - другий елемент І; 10 - дільник частоти; 11 - буферний регістр; 12 - елемент НІ; 13 - датчик положення; 14 - другий генератор імпульсів; 15 - п'ятий елемент І; 16 - розподілювач тактів; 17 - перший регістр; 18 - другий регістр; 19 - цифровий суматор; 20 - блок задання швидкості; 21, 22 - третій і другий цифрові компаратори відповідно; 23, 24, 25 - третій, четвертий і другий тригери відповідно; 26, 27 - третій і четвертий елементи І відповідно; 28 - комутатор; 29 - блок підготовки даних; 30 - індикатор; 31 - блок пам'яті; 32 - лічильник; 33 - відеоконтрольний блок; 33, 34 перший та другий керовані підсилювачі відповідно; 36 - генератор напруги, причому вихід дільника частоти 10 підключений до входу буферного регістра 11 та до першого входу відеоконтрольного блока 33, другий та третій входи якого з'єднані з виходами першого 34 та другого 35 керованих підсилювачів, перші входи яких підключені до виходу генератора напруги 36, а другі входи з'єднані відповідно з першим та другим виходами блока пам'яті 31, вхідна цифрова шина якого підключена до вихідної цифрової шини лічильника 32, четвертий вхід відеоконтрольного блока разом з першим входом блока підготовки даних 29 з'єднані з виходом комутатора 28, вхідна цифрова шина якого підключена до вихідної цифрової шини буферного регістра 11, вхідна цифрова шина якого з'єднана з виходами n окремих інфрачервоних сенсорів 2.1-2.n інфрачервоного приймача 2, вихід блока підготовки даних 29 підключений в кола ЕОМ, вихідна цифрова шина блока задання положення 4 з'єднана з першою вхідною цифровою шиною першого цифрового компаратора 5, друга вхідна цифрова шина якого разом з вхідними цифровими шинами першого 17 та другого 18 регістрів підключені до вихідної цифрової шини датчика положення 13, вихід першого цифрового компаратора 5 з'єднаний з першим входом першого елемента І 6, другий вхід якого підключений до першого виходу другого тригера 25, а вихід з'єднаний з першим входом першого тригера 8, другий вхід якого разом з входом індикатора 30 підключені до другого виходу другого тригера 25, перший вхід якого з'єднаний з виходом другого цифрового компаратора 22, друга вхідна цифрова шина якого підключена до вихідної цифрової шини блока задання швидкості 20, а перша вхідна цифрова шина з'єднана з вихідною цифровою шиною цифрового суматора 19, перша і друга вхідні цифрові шини якого підключені відповідно до вихідних цифрових шин першого 17 та другого 18 регістрів, входи яких з'єднані відповідно з першим та другим виходами розподілювача тактів 16, третій вихід якого підключений до другого входу другого тригера 25, вихід другого елемента І 9 з'єднаний з другим входом блока підготовки даних 11, вихід першого тригера 8 підключений до першого входу другого елемента І 9, другий вхід якого з'єднаний з виходом першого генератора імпульсів 7, а вихід підключений до входів дільника частоти 10, генератора напруги 36 та комутатора 28, вихідні цифрові шини першого 17 та другого 18 регістрів з'єднані відповідно з першою і другою вхідними цифровими шинами третього цифрового компаратора 21, перший і другий виходи якого підключені відповідно до перших входів третього 23 і четвертого 24 тригерів, другі входи яких з'єднані з третім виходом розподілювача тактів 16, а виходи підключені відповідно до перших входів третього 26 і четвертого 27 елементів І, другі входи яких з'єднані відповідно з виходом дільника частоти 10, а виходи підключені відповідно до першого і другого входів лічильника 32, вихід другого генератора імпульсів 14 з'єднаний з першим входом п'ятого елемента І 15, вихід якого підключений до першого входу розподілювача тактів 16, вихід першого цифрового компаратора 5 з'єднаний зі входом диференціюючого елемента 3, вихід якого підключений до другого входу розподілювача тактів 16 та до входу елемента НІ 12, вихід якого з'єднаний з другим входом п'ятого елемента І 15. Запропонований пристрій працює так. При подачі напруги живлення перший 7 та другий 14 генератори імпульсів починають формувати відповідні послідовності імпульсів. Потік інфрачервоного випромінювання, який створюється поверхнею ротора гідрогенератора, що знаходиться на деякій відстані від оптичної системи пристрою, потрапляє через об'єктив 1 на лінійку n окремих інфрачервоних сенсорів 2.1-2. n інфрачервоного приймача 2, розташованих вздовж радіуса ротора. Очевидно, що при обертанні ротора гідрогенератора в кожен момент часу в поле зору інфрачервоного приймача 2 потрапляє лише фрагмент поверхні вздовж радіуса ротора. Отримуючи фрагменти теплового зображення, можна побудувати тепловий портрет всієї поверхні ротора гідрогенератора в процесі його роботи. Якщо ротор гідрогенератора знаходиться в нерухомому стані або його швидкість обертання менша від номінальної, то на екран відеоконтрольного блока 33 теплове зображення поверхні ротора не виводиться. Це обумовлено наступним. Під впливом другого генератора імпульсів 14 почергово на виходах розподілювача тактів 16 формуються сигнали. Сигналом з першого виходу розподілювача тактів 16 в перший регістр 17 записується код з виходу датчика 3 UA 109069 U 5 10 15 20 25 30 35 40 45 50 55 положення 13. В другий регістр 18 сигналом з другого виходу розподілювача тактів 16 записується інший код з виходу датчика положення 13. Різниця зазначених кодів за одиницю часу, що забезпечується другим генератором імпульсів 14, являє собою швидкість обертання ротора гідрогенератора, що в разі її коректного вимірювання і визначається в цифровому суматорі 19 та подається на перший вхід другого цифрового компаратора 22, в якому здійснюється порівняння у вигляді кодів поточної швидкості обертання ротора гідрогенератора з номінальною, яка записана в блоці задання швидкості 20. У випадку, коли швидкість менша від номінальної, на виході другого цифрового компаратора 22 з'являється сигнал логічного нуля, який під дією сигналу з третього виходу розподілювача тактів 16 записується в другий тригер 25. При цьому індикатор 30 залишається ввімкненим, тепловий портрет ротора не фіксується. Одночасно сигнали з виходів першого 17 та другого 18 регістрів надходять на входи третього цифрового компаратора 21, де відбувається визначення напряму обертання ротора гідрогенератора. Якщо обертання відбувається в одному напрямку, то, наприклад, на першому виході третього цифрового компаратора 21 з'являється сигнал логічної одиниці. Якщо ж обертання відбувається в іншому напрямку, то сигнал логічної одиниці з'являється на другому виході третього цифрового компаратора 21. Сигнали з першого і другого виходів третього цифрового компаратора 21 запам'ятовуються відповідно в третьому 23 і четвертому 24 тригерах під впливом сигналу з третього виходу розподілювача тактів 16. При цьому третій 26 або четвертий 27 елемент І відкривається та на один з входів лічильника 32 надходять імпульси з виходу дільника частоти 10. Таким чином враховується напрям обертання ротора гідрогенератора при побудові теплового портрета останнього. Якщо ж швидкість обертання ротора гідрогенератора стає рівною номінальній, то на другому виході другого тригера 25 з'являється сигнал логічного нуля, індикатор 30 вимикається, на першому виході другого тригера 25 з'являється сигнал логічної одиниці, який подається на вхід першого елемента І 6. В момент обертання ротора, коли він знаходиться в умовному початковому положенні, коди з виходу датчика положення 13 та з виходу блока задания положення 4 співпадають, на виході першого цифрового компаратора 5 з'являється сигнал логічної одиниці, яким через перший елемент І 6 встановлюється в одиничний стан перший тригер 8. Внаслідок цього імпульси з виходу першого генератора імпульсів 7 через другий елемент І 9 починають надходити в блоки, за допомогою яких формується тепловий портрет на екрані відеоконтрольного блока 33. Коректність вимірювання швидкості обертання ротора гідрогенератора забезпечується так. В момент появи сигналу логічної одиниці на виході першого цифрового компаратора 5 на виході диференціюючого елемента 3 з'являється короткий імпульс, яким встановлюється у початкове положення розподілювач тактів 16. В цей момент через елемент НІ 12 п'ятий елемент І 15 закривається і подача імпульсів з другого генератора імпульсів 14 в розподілювач тактів 16 блокується. Після завершення імпульсу з виходу диференціюючого елемента 3 робота розподілювача тактів 16 розпочинається спочатку. Така дія дозволяє уникнути ситуації, коли, наприклад, при умовному обертанні "вперед" в перший регістр 17 з датчика положення 13 записується код, який має значення, близьке до максимального, а в другий регістр 18 записується код, значення якого дещо більше за початкове. Очевидно, що при цьому обчислення швидкості ротора гідрогенератора буде некоректним. В залежності від кутової швидкості обертання  ротора гідрогенератора вибрана частота формування імпульсів f1 першого генератора імпульсів, що пов'язано співвідношенням f1 / n   /(2  m) , де m  360 /  ,  - мінімальний сектор поверхні ротора, що потрапляє в поле зору інфрачервоного приймача 2, n - коефіцієнт ділення дільника частоти 10, що відповідає кількості окремих інфрачервоних сенсорів інфрачервоного приймача 2. Отже, з частотою f1 / n , при номінальній швидкості обертання ротора, на виході дільника частоти 10 з'являються імпульси, якими фіксуються у буферному регістрі 11 на час T  n / f1 електричні сигнали в аналоговому вигляді з виходів n окремих інфрачервоних сенсорів інфрачервоного приймача 2. Амплітуди цих сигналів пропорційні температурі елементарних ділянок поверхні об'єкта (кількість таких ділянок N  n  m ). Комутатором 28 здійснюється зчитування інформації з буферного регістра 11 з наступним її перетворенням із паралельного виду представлення в послідовний. Сформований таким чином сигнал з виходу комутатора 28 потрапляє на вхід відеоконтрольного блока 33 і на вхід блока підготовки даних 29, в якому він перетворюється в цифрову форму та приводиться до зручного виду для передачі в ЕОМ. Генератор напруги 36, перший 34 та другий 35 керовані підсилювачі і блок пам'яті 31 призначені для формування сигналів розгортки відеоконтрольного блока 33. Сигнал частотою f1 , що надходить на вхід генератора напруги 36, на виході приймає ступінчасту форму (містить 4 UA 109069 U n складових) і подається на входи першого 34 і другого 35 керованих підсилювачів, коефіцієнт підсилення яких задається вихідними сигналами блока пам'яті 31. При цьому коефіцієнти підсилення першого 34 та другого 35 керованих підсилювачів задаються так, що на їх виходах формуються сигнали, пропорційні Ri  sin  j та Ri  cos  j відповідно, де R i - радіус,  j - кут 5 10 15 координати елементарної ділянки поверхні ротора в полярній системі координат, що обумовлено сигналами з датчика положення 13. При цьому i  0, n, j  0, m . На вхід блока пам'яті 31 сигнали надходять з лічильника 32, коефіцієнт перерахунку якого дорівнює m. В результаті на екрані відеоконтрольного блока 33 при наявності одного інформаційного сигналу, двох сигналів розгортки та сигналу з виходу дільника частоти 10 формується зображення, що відповідає тепловому портрету ротора гідрогенератора. Очевидно, що згідно з запропонованим алгоритмом сканування ротора гідрогенератора здійснюється спочатку вздовж деякого радіуса R j . Коли закінчено сканування n точок, що лежать на радіусі R j , здійснюється сканування n точок, що лежать на радіусі R j1 . Так знаходиться кругова розгортка всього теплового зображення ротора гідрогенератора в процесі його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 Пристрій для безконтактного вимірювання температури ротора гідрогенератора, що містить об'єктив, два генератори імпульсів, дільник частоти, п'ять елементів І, три цифрових компаратори, датчик положення, блок задання положення, розподілювач тактів, два регістри, цифровий суматор, чотири тригери, блок задання швидкості, індикатор, n окремих інфрачервоних сенсорів інфрачервоного приймача, блок підготовки даних, комутатор, буферний регістр, лічильник, два керованих підсилювачі, відеоконтрольний блок, генератор напруги, блок пам'яті, причому вихід дільника частоти підключений до входу буферного регістра та до першого входу відеоконтрольного блока, другий та третій входи якого з'єднані з виходами першого та другого керованих підсилювачів, перші входи яких підключені до виходу генератора напруги, а другі входи з'єднані відповідно з першим та другим виходами блока пам'яті, вхідна цифрова шина якого підключена до вихідної цифрової шини лічильника, четвертий вхід відеоконтрольного блока разом з першим входом блока підготовки даних з'єднані з виходом комутатора, вхідна цифрова шина якого підключена до вихідної цифрової шини буферного регістра, вхідна цифрова шина якого з'єднана з виходами n окремих інфрачервоних сенсорів інфрачервоного приймача, вихід блока підготовки даних підключений в кола ЕОМ, вихідна цифрова шина блока задання положення з'єднана з першою вхідною цифровою шиною першого цифрового компаратора, друга вхідна цифрова шина якого разом з вхідними цифровими шинами першого та другого регістрів підключені до вихідної цифрової шини датчика положення, вихід першого цифрового компаратора з'єднаний з першим входом першого елемента І, другий вхід якого підключений до першого виходу другого тригера, а вихід з'єднаний з першим входом першого тригера, другий вхід якого разом з входом індикатора підключені до другого виходу другого тригера, перший вхід якого з'єднаний з виходом другого цифрового компаратора, друга вхідна цифрова шина якого підключена до вихідної цифрової шини блока задання швидкості, а перша вхідна цифрова шина з'єднана з вихідною цифровою шиною цифрового суматора, перша і друга вхідні цифрові шини якого підключені відповідно до вихідних цифрових шин першого та другого регістрів, входи яких з'єднані відповідно з першим та другим виходами розподілювача тактів, третій вихід якого підключений до другого входу другого тригера, вихід другого елемента І з'єднаний з другим входом блока підготовки даних, вихід першого тригера підключений до першого входу другого елемента І, другий вхід якого з'єднаний з виходом першого генератора імпульсів, а вихід підключений до входів дільника частоти, генератора напруги та комутатора, вихідні цифрові шини першого та другого регістрів з'єднані відповідно з першою і другою вхідними цифровими шинами третього цифрового компаратора, перший і другий виходи якого підключені відповідно до перших входів третього і четвертого тригерів, другі входи яких з'єднані з третім виходом розподілювача тактів, а виходи підключені відповідно до перших входів третього і четвертого елементів І, другі входи яких з'єднані відповідно з виходом дільника частоти, а виходи підключені відповідно до першого і другого входів лічильника, вихід другого генератора імпульсів з'єднаний з першим входом п'ятого елемента І, вихід якого підключений до першого входу розподілювача тактів, який відрізняється тим, що в нього введено диференціюючий елемент та елемент НІ, причому вихід 5 UA 109069 U першого цифрового компаратора з'єднаний зі входом диференціюючого елемента, вихід якого підключений до другого входу розподілювача тактів та до входу елемента НІ, вихід якого з'єднаний з другим входом п'ятого елемента І. 5 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
