Клинотрон єрьомки

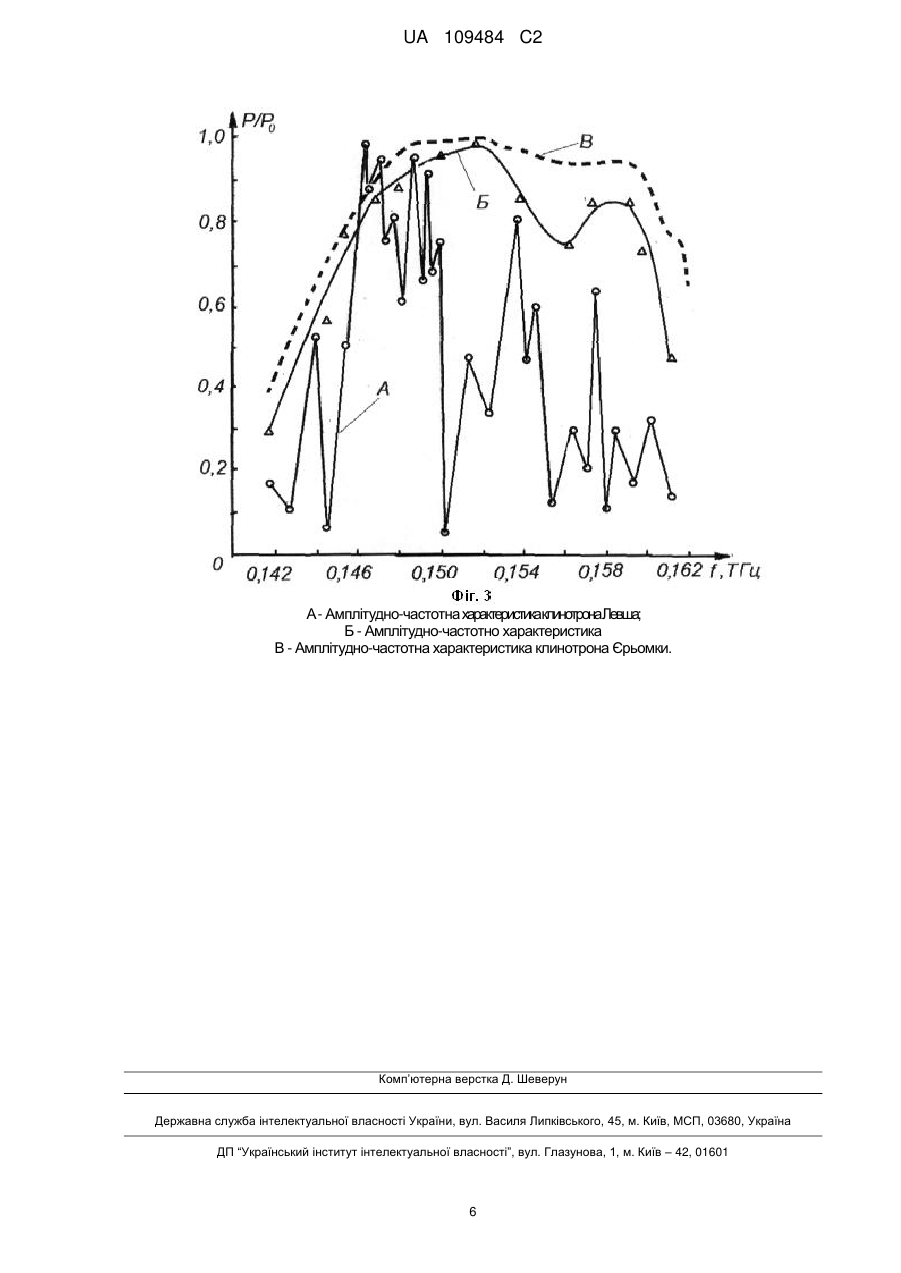

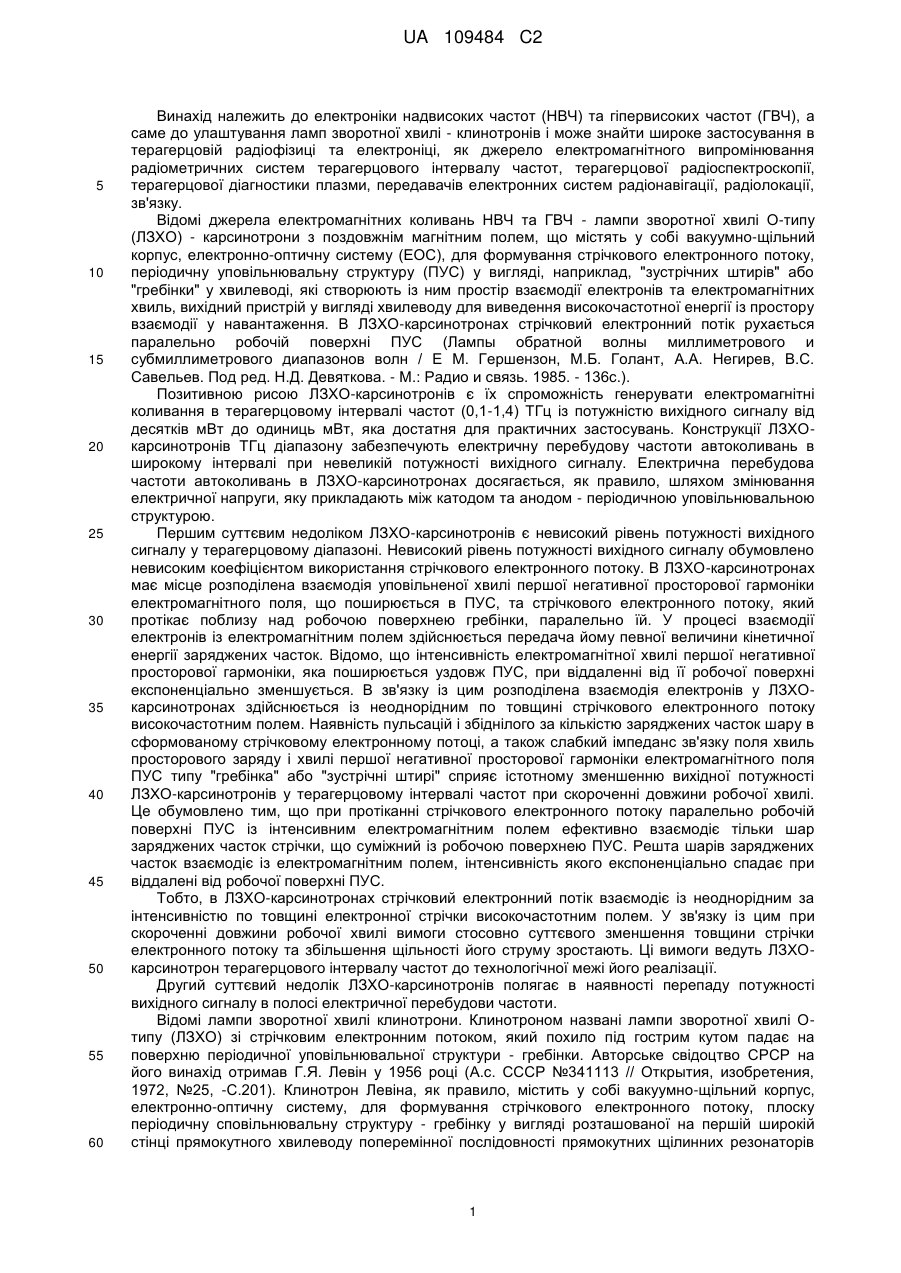

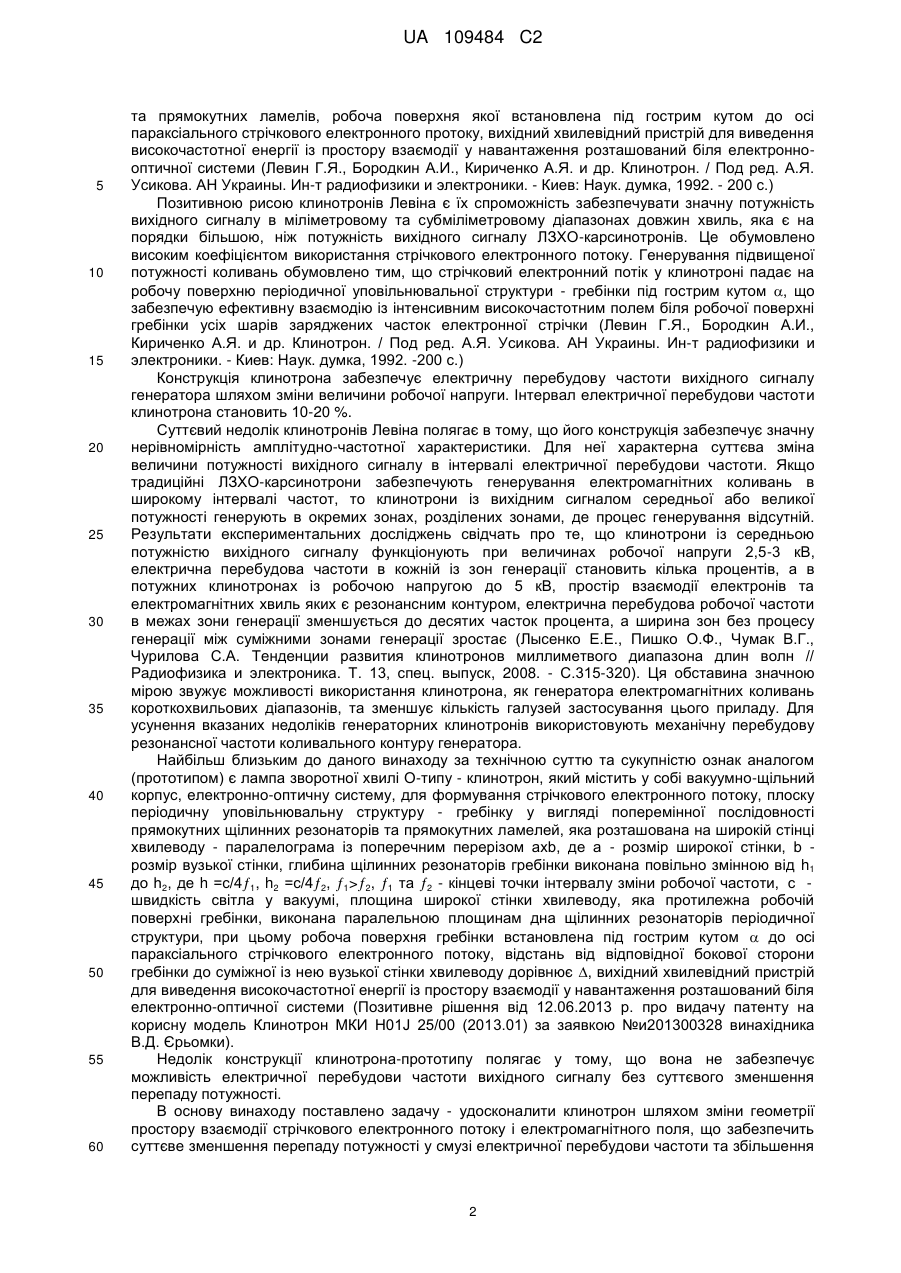

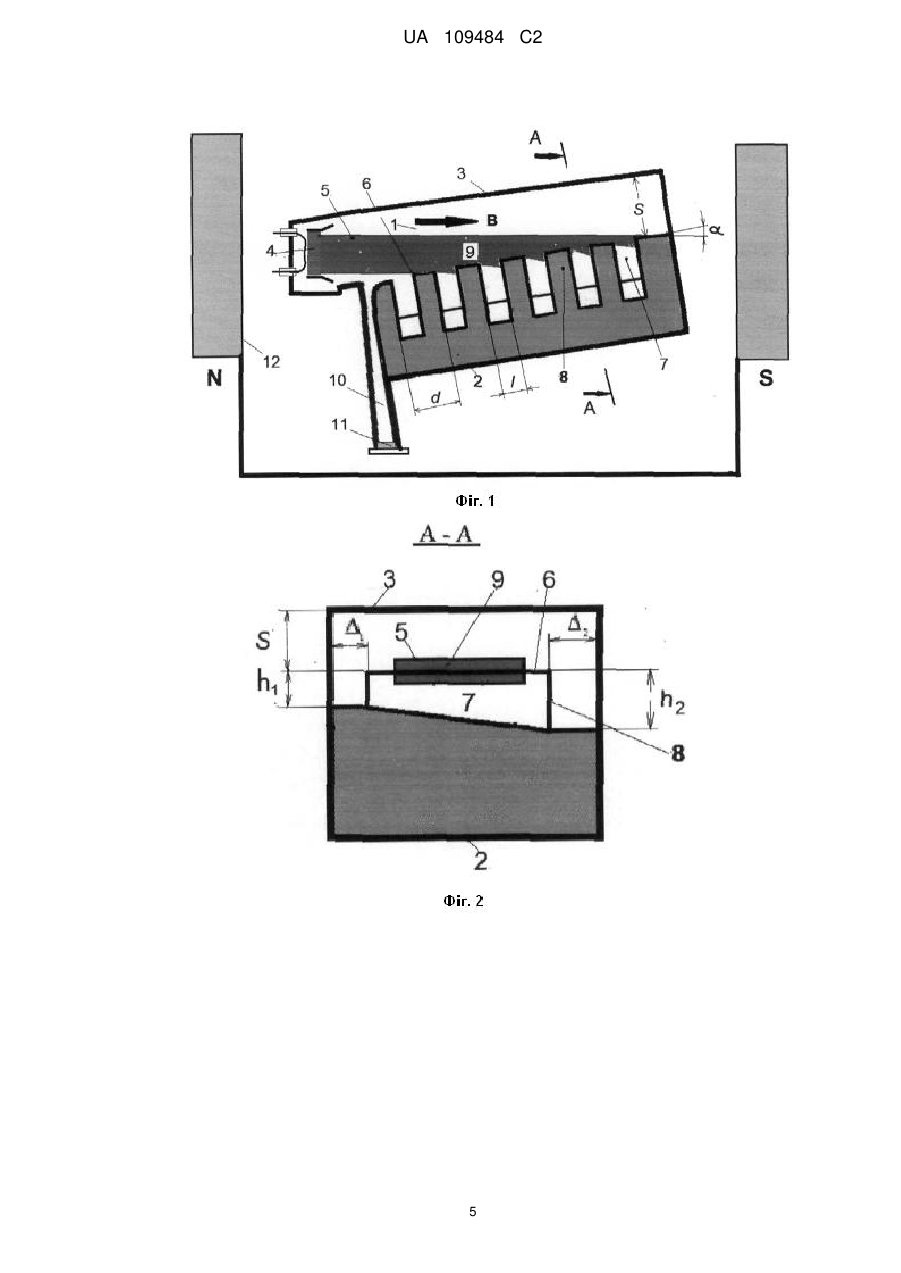

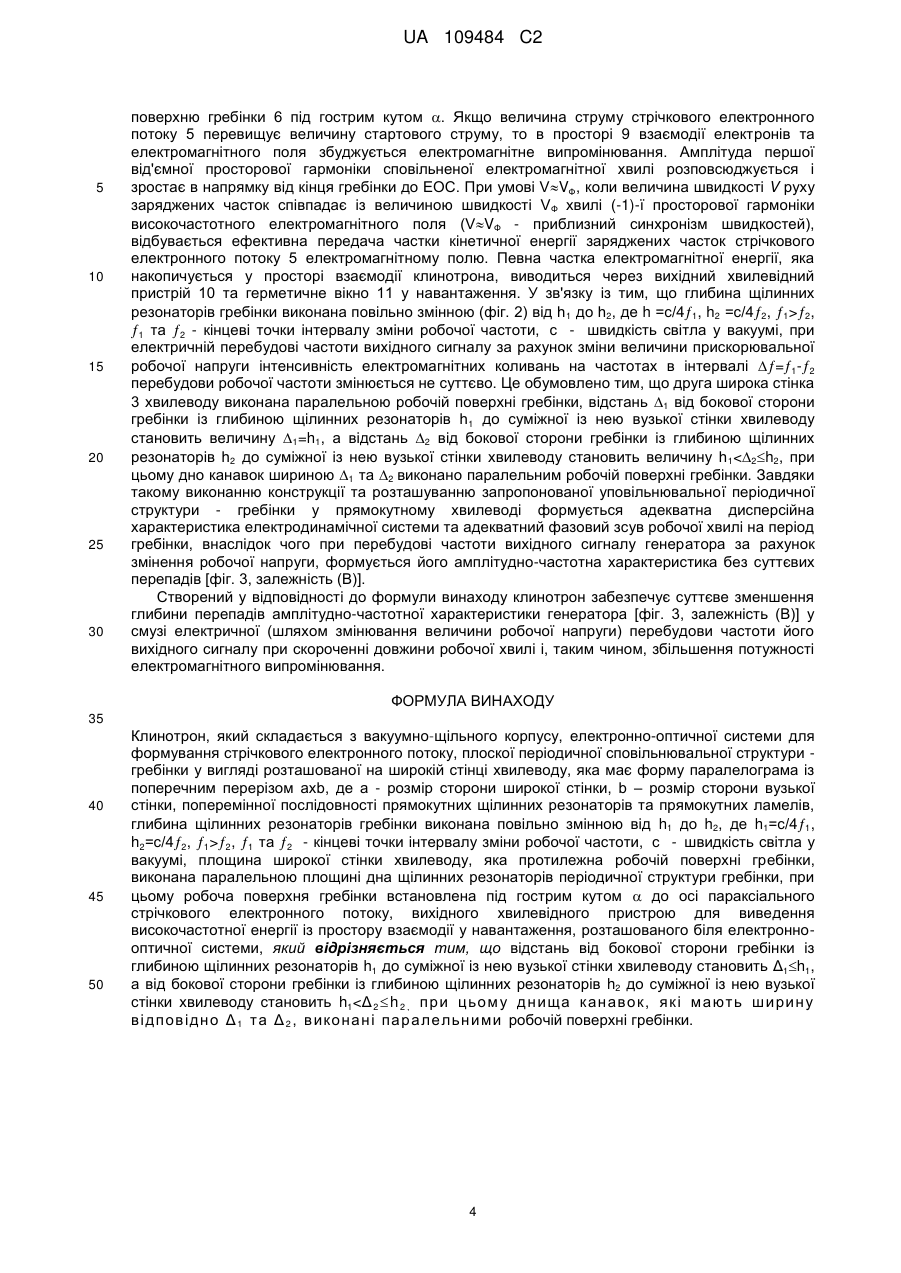

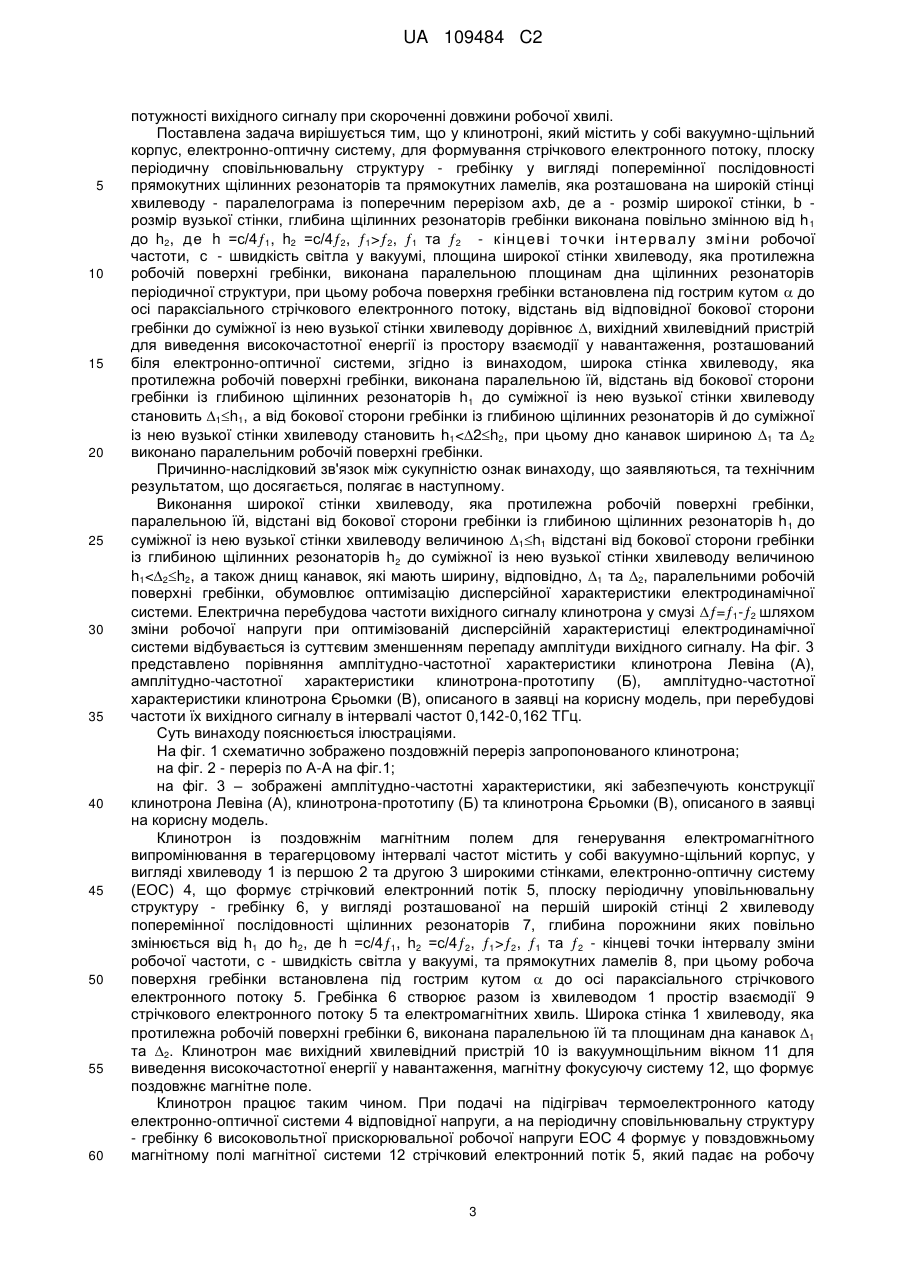

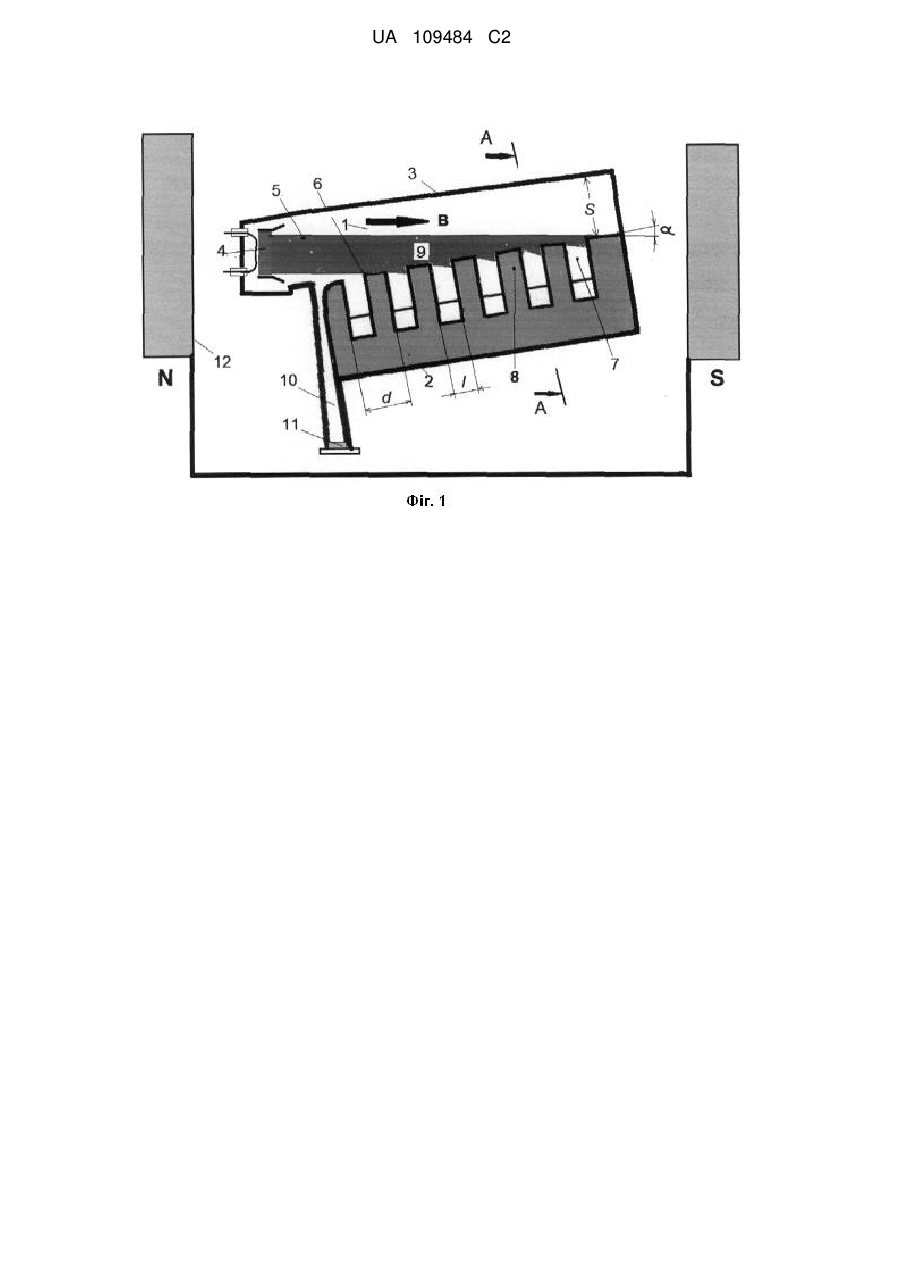

Реферат: Клинотрон належить до вакуумних генераторів електромагнітних коливань терагерцового інтервалу частот. Клинотрон містить вакуумно-щільний корпус, електронно-оптичну систему, періодичну сповільню вальну структуру - гребінку, глибина щілинних резонаторів гр еб ін к и ви к он ан а по в і л ьн о з мі нн о ю ві д h 1 д о h 2 , площина широкої стінки хвилеводу, яка протилежна робочій поверхні гребінки, виконана паралельною їй, відстань від бокової сторони гребінки із глибиною щілинних резонаторів h1 до суміжної із нею вузької стінки хвилеводу становить Δ1h1, а від бокової сторони гребінки із глибиною щілинних резонаторів h2 до суміжної із нею вузької стінки хвилеводу становить h12, 1 та 2 - кінцеві точки інтервалу зміни робочої частоти, с швидкість світла у вакуумі, площина широкої стінки хвилеводу, яка протилежна робочій поверхні гребінки, виконана паралельною площинам дна щілинних резонаторів періодичної структури, при цьому робоча поверхня гребінки встановлена під гострим кутом  до осі параксіального стрічкового електронного потоку, відстань від відповідної бокової сторони гребінки до суміжної із нею вузької стінки хвилеводу дорівнює , вихідний хвилевідний пристрій для виведення високочастотної енергії із простору взаємодії у навантаження розташований біля електронно-оптичної системи (Позитивне рішення від 12.06.2013 р. про видачу патенту на корисну модель Клинотрон МКИ H01J 25/00 (2013.01) за заявкою №и201300328 винахідника В.Д. Єрьомки). Недолік конструкції клинотрона-прототипу полягає у тому, що вона не забезпечує можливість електричної перебудови частоти вихідного сигналу без суттєвого зменшення перепаду потужності. В основу винаходу поставлено задачу - удосконалити клинотрон шляхом зміни геометрії простору взаємодії стрічкового електронного потоку і електромагнітного поля, що забезпечить суттєве зменшення перепаду потужності у смузі електричної перебудови частоти та збільшення 2 UA 109484 C2 5 10 15 20 25 30 35 40 45 50 55 60 потужності вихідного сигналу при скороченні довжини робочої хвилі. Поставлена задача вирішується тим, що у клинотроні, який містить у собі вакуумно-щільний корпус, електронно-оптичну систему, для формування стрічкового електронного потоку, плоску періодичну сповільнювальну структуру - гребінку у вигляді поперемінної послідовності прямокутних щілинних резонаторів та прямокутних ламелів, яка розташована на широкій стінці хвилеводу - паралелограма із поперечним перерізом axb, де a - розмір широкої стінки, b розмір вузької стінки, глибина щілинних резонаторів гребінки виконана повільно змінною від h 1 до h2, д е h =с/41, h2 =с/42, 1>2, 1 та 2 - к інц ев і т о чк и і нт е рв а л у з мі н и робочої частоти, с - швидкість світла у вакуумі, площина широкої стінки хвилеводу, яка протилежна робочій поверхні гребінки, виконана паралельною площинам дна щілинних резонаторів періодичної структури, при цьому робоча поверхня гребінки встановлена під гострим кутом  до осі параксіального стрічкового електронного потоку, відстань від відповідної бокової сторони гребінки до суміжної із нею вузької стінки хвилеводу дорівнює , вихідний хвилевідний пристрій для виведення високочастотної енергії із простору взаємодії у навантаження, розташований біля електронно-оптичної системи, згідно із винаходом, широка стінка хвилеводу, яка протилежна робочій поверхні гребінки, виконана паралельною їй, відстань від бокової сторони гребінки із глибиною щілинних резонаторів h 1 до суміжної із нею вузької стінки хвилеводу становить 1h1, а від бокової сторони гребінки із глибиною щілинних резонаторів й до суміжної із нею вузької стінки хвилеводу становить h1
