Межовий знак

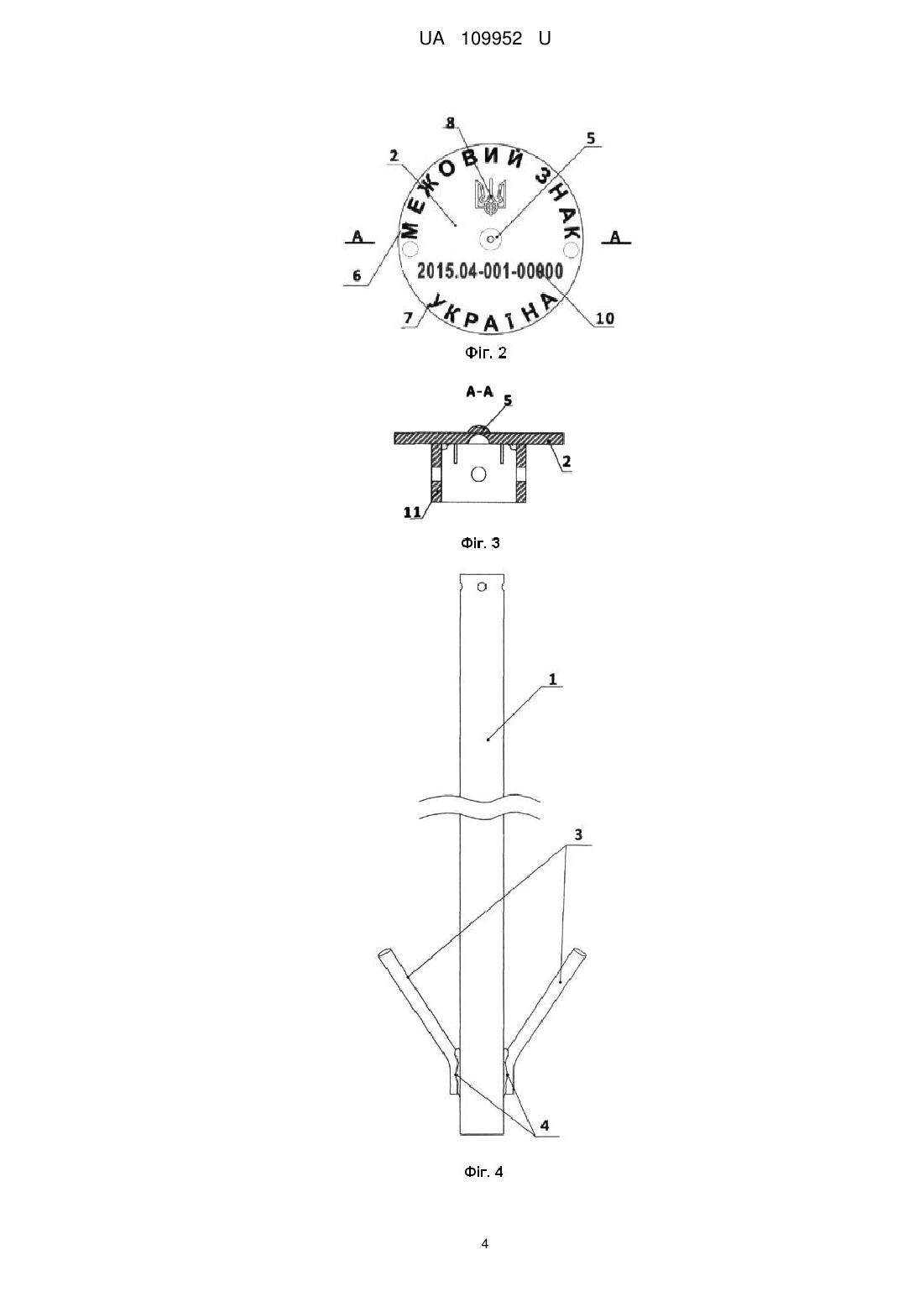

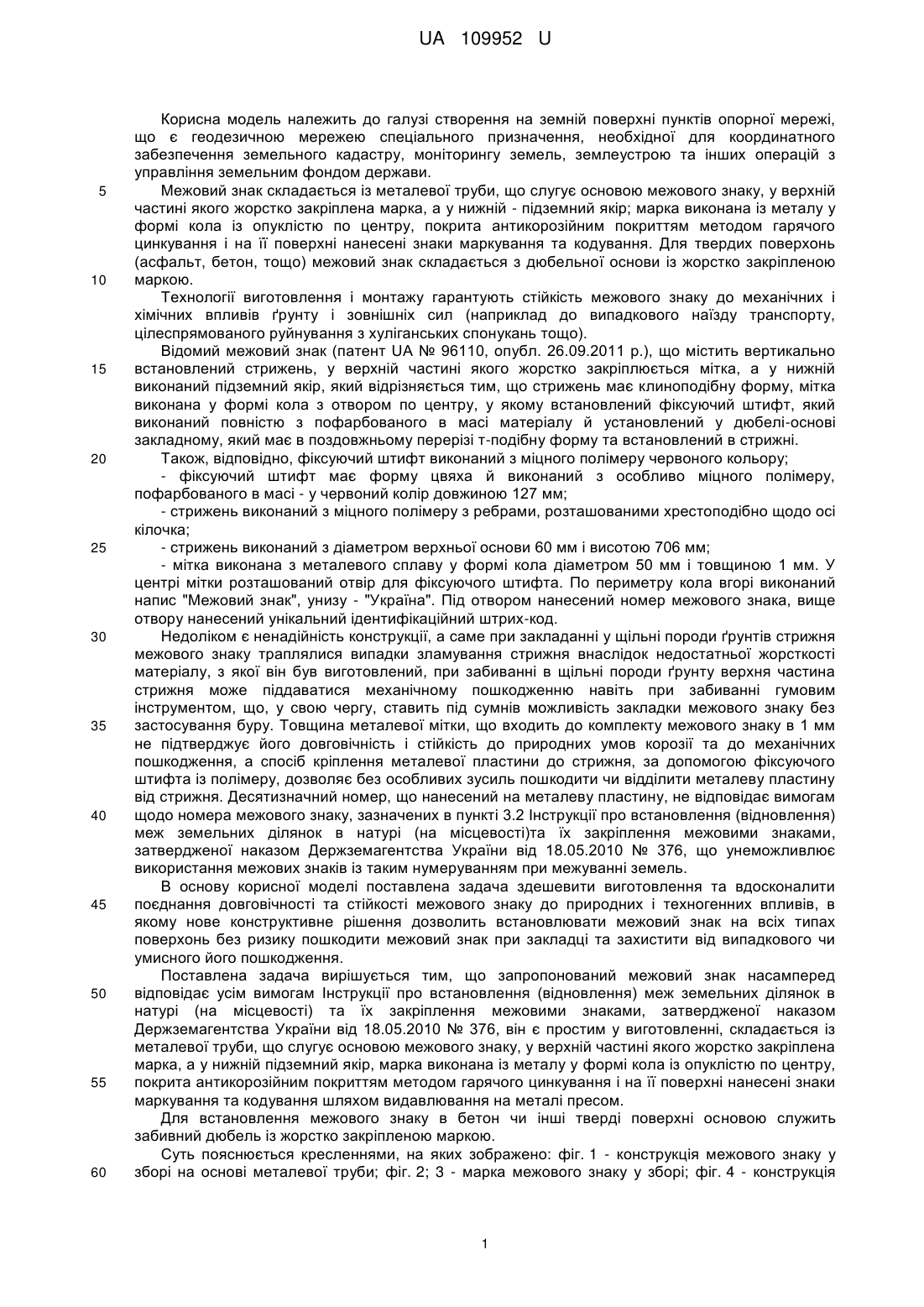

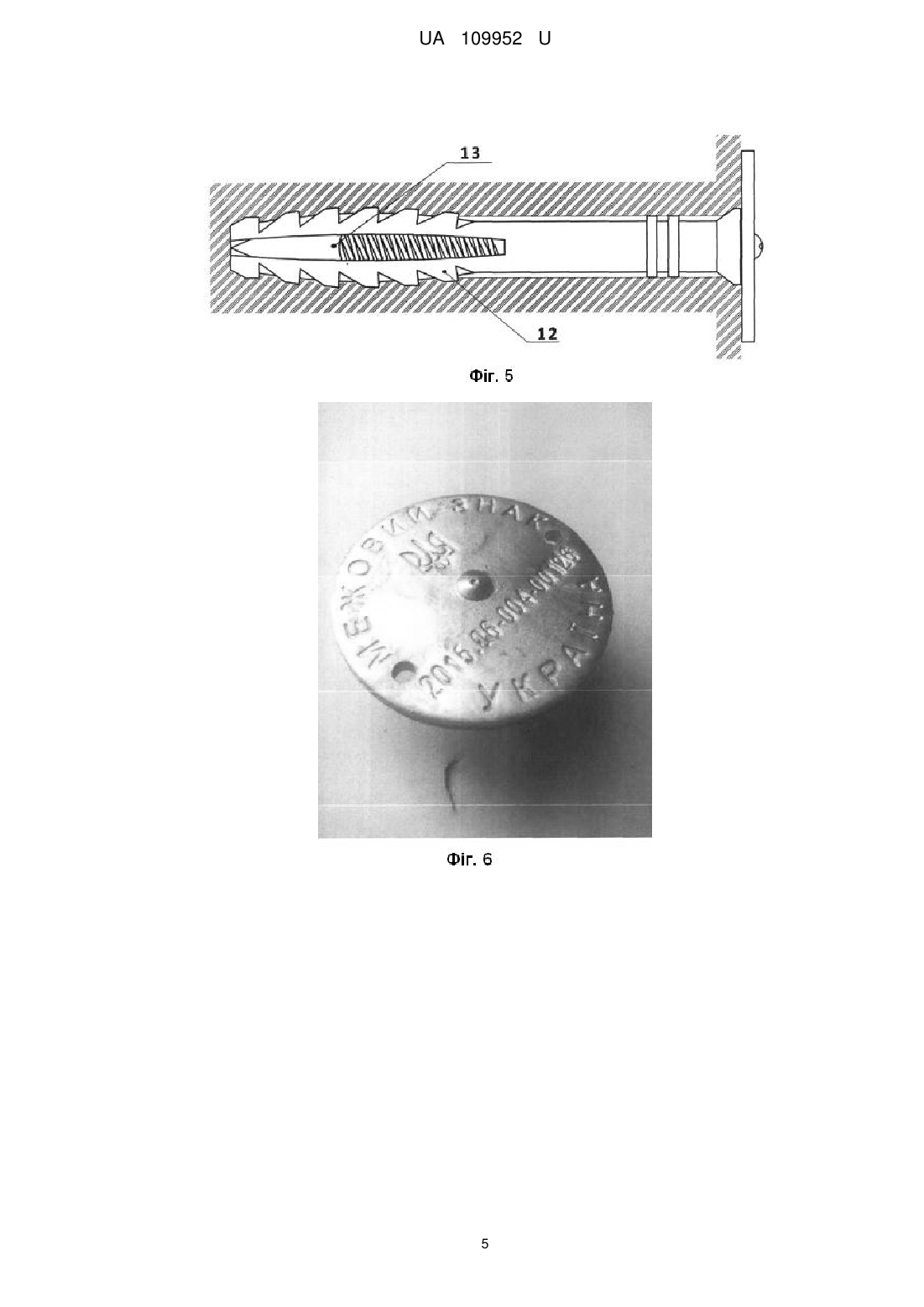

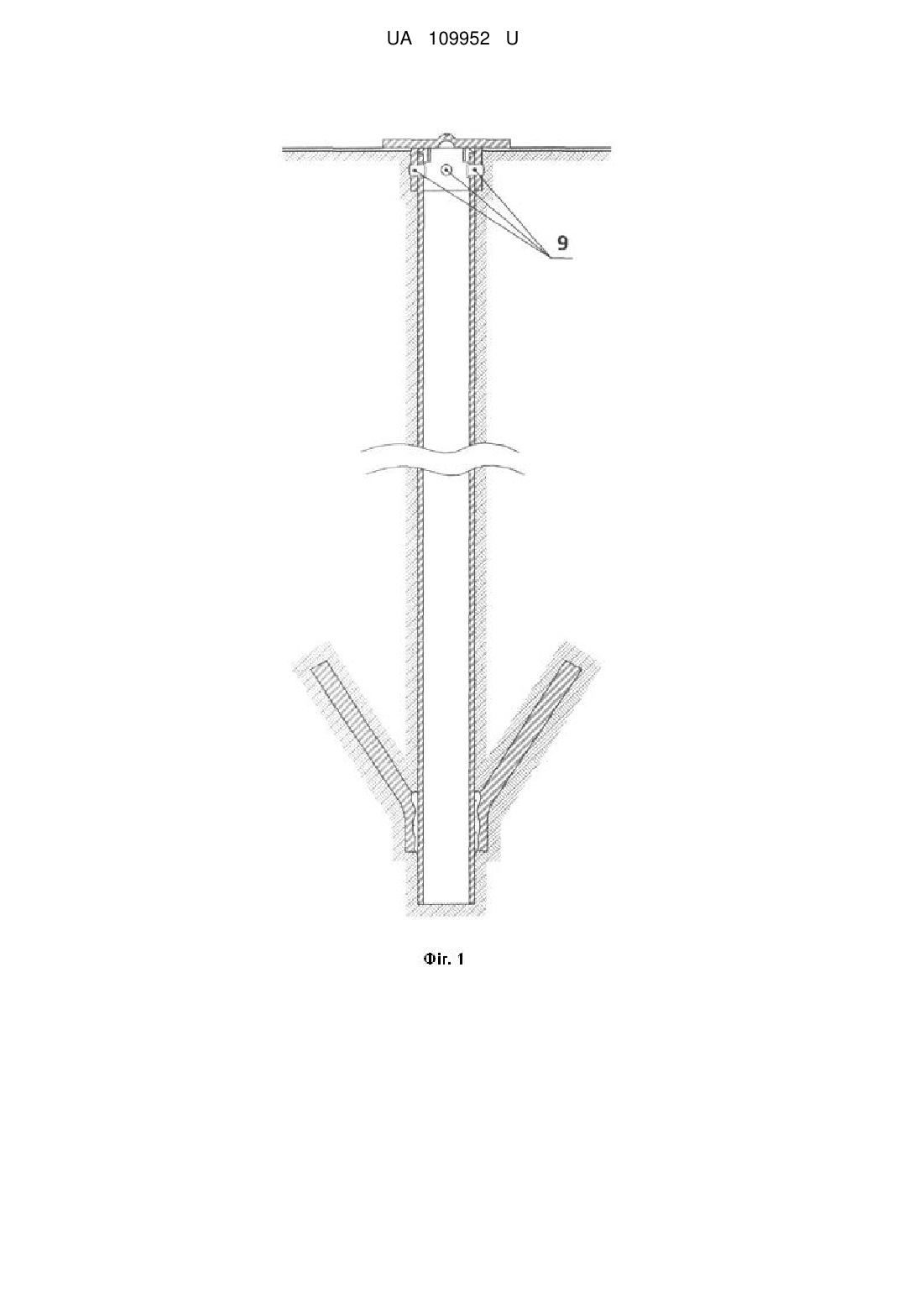

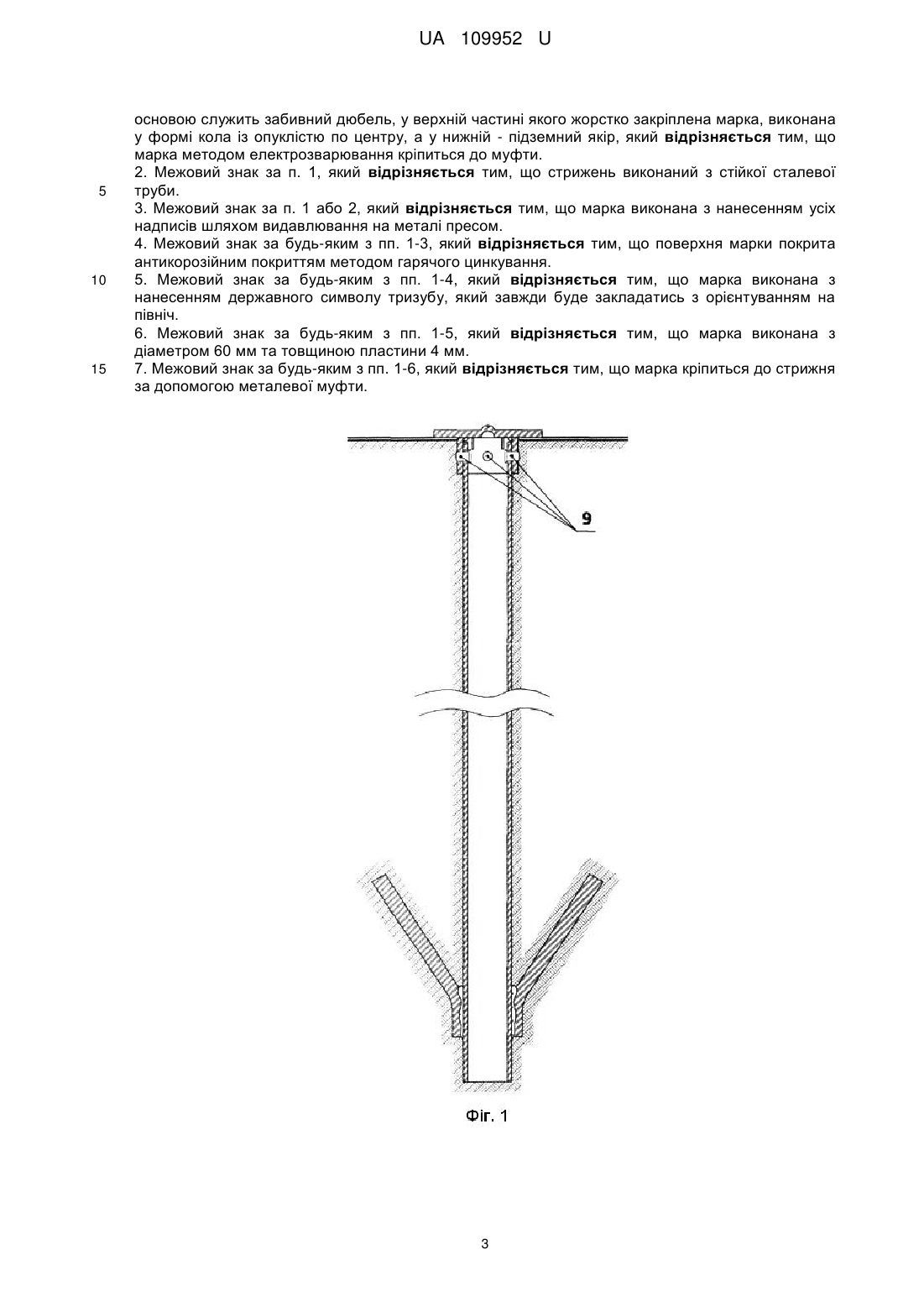

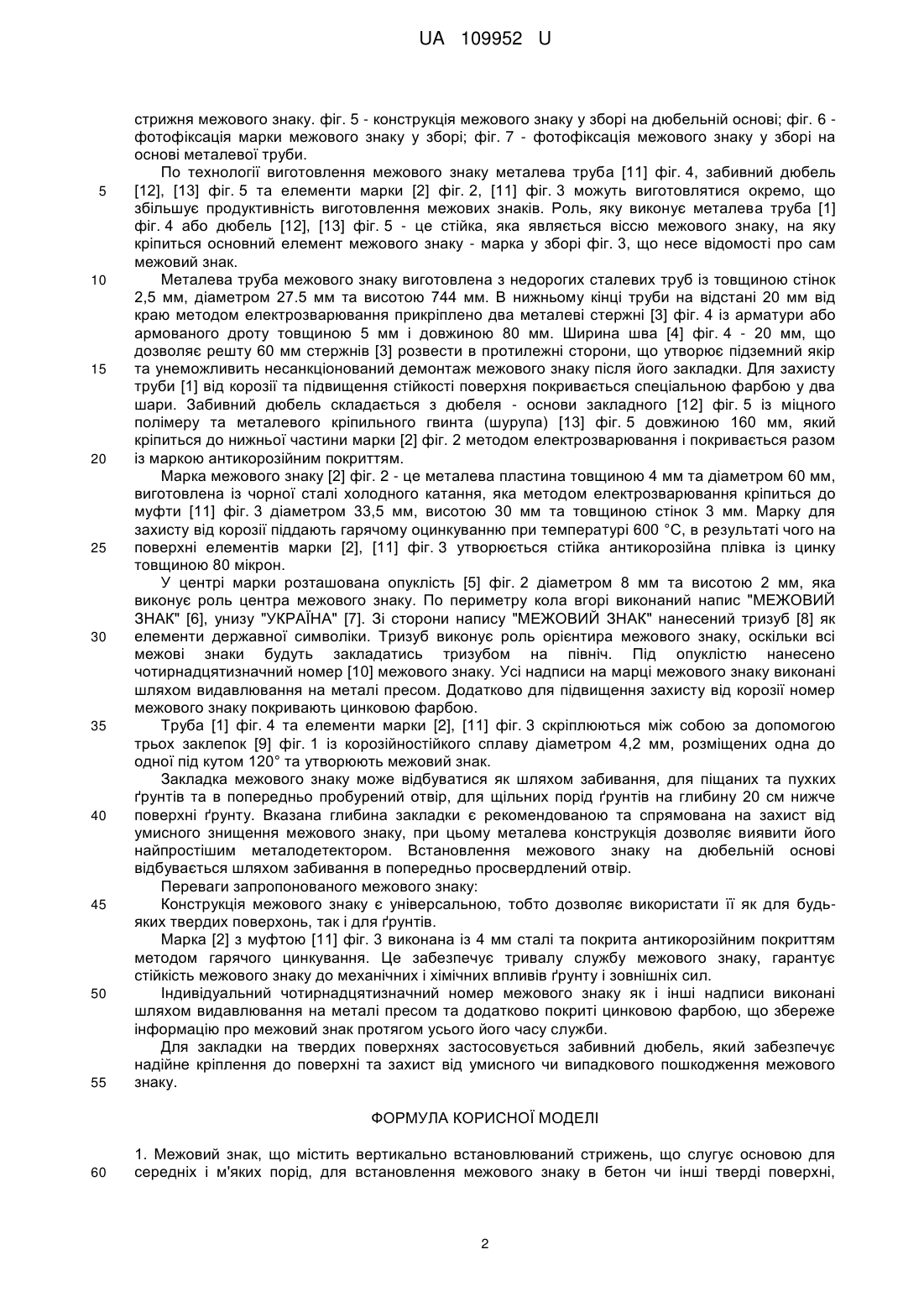

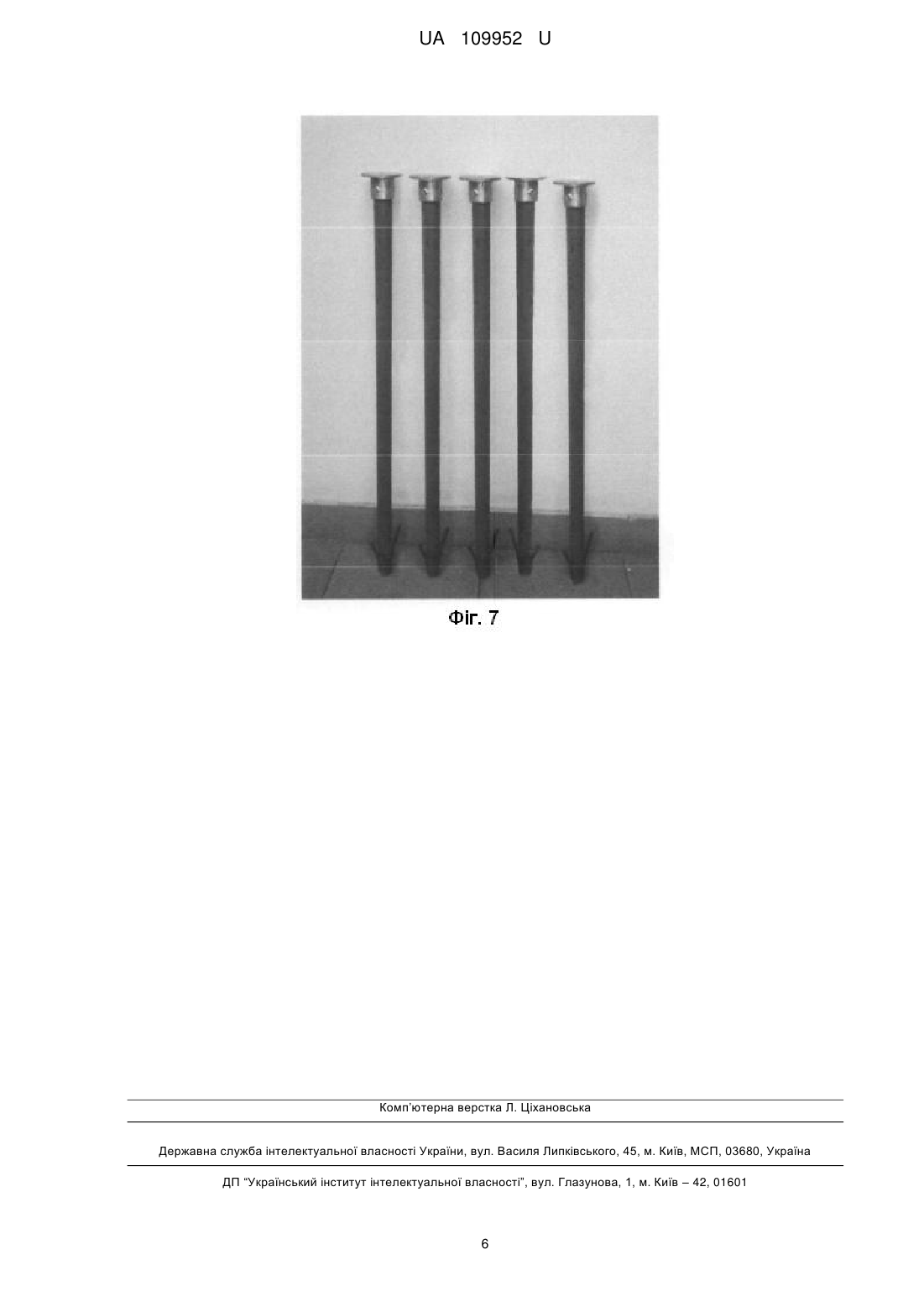

Реферат: UA 109952 U UA 109952 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі створення на земній поверхні пунктів опорної мережі, що є геодезичною мережею спеціального призначення, необхідної для координатного забезпечення земельного кадастру, моніторингу земель, землеустрою та інших операцій з управління земельним фондом держави. Межовий знак складається із металевої труби, що слугує основою межового знаку, у верхній частині якого жорстко закріплена марка, а у нижній - підземний якір; марка виконана із металу у формі кола із опуклістю по центру, покрита антикорозійним покриттям методом гарячого цинкування і на її поверхні нанесені знаки маркування та кодування. Для твердих поверхонь (асфальт, бетон, тощо) межовий знак складається з дюбельної основи із жорстко закріпленою маркою. Технології виготовлення і монтажу гарантують стійкість межового знаку до механічних і хімічних впливів ґрунту і зовнішніх сил (наприклад до випадкового наїзду транспорту, цілеспрямованого руйнування з хуліганських спонукань тощо). Відомий межовий знак (патент UA № 96110, опубл. 26.09.2011 р.), що містить вертикально встановлений стрижень, у верхній частині якого жорстко закріплюється мітка, а у нижній виконаний підземний якір, який відрізняється тим, що стрижень має клиноподібну форму, мітка виконана у формі кола з отвором по центру, у якому встановлений фіксуючий штифт, який виконаний повністю з пофарбованого в масі матеріалу й установлений у дюбелі-основі закладному, який має в поздовжньому перерізі т-подібну форму та встановлений в стрижні. Також, відповідно, фіксуючий штифт виконаний з міцного полімеру червоного кольору; - фіксуючий штифт має форму цвяха й виконаний з особливо міцного полімеру, пофарбованого в масі - у червоний колір довжиною 127 мм; - стрижень виконаний з міцного полімеру з ребрами, розташованими хрестоподібно щодо осі кілочка; - стрижень виконаний з діаметром верхньої основи 60 мм і висотою 706 мм; - мітка виконана з металевого сплаву у формі кола діаметром 50 мм і товщиною 1 мм. У центрі мітки розташований отвір для фіксуючого штифта. По периметру кола вгорі виконаний напис "Межовий знак", унизу - "Україна". Під отвором нанесений номер межового знака, вище отвору нанесений унікальний ідентифікаційний штрих-код. Недоліком є ненадійність конструкції, а саме при закладанні у щільні породи ґрунтів стрижня межового знаку траплялися випадки зламування стрижня внаслідок недостатньої жорсткості матеріалу, з якої він був виготовлений, при забиванні в щільні породи ґрунту верхня частина стрижня може піддаватися механічному пошкодженню навіть при забиванні гумовим інструментом, що, у свою чергу, ставить під сумнів можливість закладки межового знаку без застосування буру. Товщина металевої мітки, що входить до комплекту межового знаку в 1 мм не підтверджує його довговічність і стійкість до природних умов корозії та до механічних пошкодження, а спосіб кріплення металевої пластини до стрижня, за допомогою фіксуючого штифта із полімеру, дозволяє без особливих зусиль пошкодити чи відділити металеву пластину від стрижня. Десятизначний номер, що нанесений на металеву пластину, не відповідає вимогам щодо номера межового знаку, зазначених в пункті 3.2 Інструкції про встановлення (відновлення) меж земельних ділянок в натурі (на місцевості)та їх закріплення межовими знаками, затвердженої наказом Держземагентства України від 18.05.2010 № 376, що унеможливлює використання межових знаків із таким нумеруванням при межуванні земель. В основу корисної моделі поставлена задача здешевити виготовлення та вдосконалити поєднання довговічності та стійкості межового знаку до природних і техногенних впливів, в якому нове конструктивне рішення дозволить встановлювати межовий знак на всіх типах поверхонь без ризику пошкодити межовий знак при закладці та захистити від випадкового чи умисного його пошкодження. Поставлена задача вирішується тим, що запропонований межовий знак насамперед відповідає усім вимогам Інструкції про встановлення (відновлення) меж земельних ділянок в натурі (на місцевості) та їх закріплення межовими знаками, затвердженої наказом Держземагентства України від 18.05.2010 № 376, він є простим у виготовленні, складається із металевої труби, що слугує основою межового знаку, у верхній частині якого жорстко закріплена марка, а у нижній підземний якір, марка виконана із металу у формі кола із опуклістю по центру, покрита антикорозійним покриттям методом гарячого цинкування і на її поверхні нанесенізнаки маркування та кодування шляхом видавлювання на металі пресом. Для встановлення межового знаку в бетон чи інші тверді поверхні основою служить забивний дюбель із жорстко закріпленою маркою. Суть пояснюється кресленнями, на яких зображено: фіг. 1 - конструкція межового знаку у зборі на основі металевої труби; фіг. 2; 3 - марка межового знаку у зборі; фіг. 4 - конструкція 1 UA 109952 U 5 10 15 20 25 30 35 40 45 50 55 стрижня межового знаку. фіг. 5 - конструкція межового знаку у зборі на дюбельній основі; фіг. 6 фотофіксація марки межового знаку у зборі; фіг. 7 - фотофіксація межового знаку у зборі на основі металевої труби. По технології виготовлення межового знаку металева труба [11] фіг. 4, забивний дюбель [12], [13] фіг. 5 та елементи марки [2] фіг. 2, [11] фіг. 3 можуть виготовлятися окремо, що збільшує продуктивність виготовлення межових знаків. Роль, яку виконує металева труба [1] фіг. 4 або дюбель [12], [13] фіг. 5 - це стійка, яка являється віссю межового знаку, на яку кріпиться основний елемент межового знаку - марка у зборі фіг. 3, що несе відомості про сам межовий знак. Металева труба межового знаку виготовлена з недорогих сталевих труб із товщиною стінок 2,5 мм, діаметром 27.5 мм та висотою 744 мм. В нижньому кінці труби на відстані 20 мм від краю методом електрозварювання прикріплено два металеві стержні [3] фіг. 4 із арматури або армованого дроту товщиною 5 мм і довжиною 80 мм. Ширина шва [4] фіг. 4 - 20 мм, що дозволяє решту 60 мм стержнів [3] розвести в протилежні сторони, що утворює підземний якір та унеможливить несанкціонований демонтаж межового знаку після його закладки. Для захисту труби [1] від корозії та підвищення стійкості поверхня покривається спеціальною фарбою у два шари. Забивний дюбель складається з дюбеля - основи закладного [12] фіг. 5 із міцного полімеру та металевого кріпильного гвинта (шурупа) [13] фіг. 5 довжиною 160 мм, який кріпиться до нижньої частини марки [2] фіг. 2 методом електрозварювання і покривається разом із маркою антикорозійним покриттям. Марка межового знаку [2] фіг. 2 - це металева пластина товщиною 4 мм та діаметром 60 мм, виготовлена із чорної сталі холодного катання, яка методом електрозварювання кріпиться до муфти [11] фіг. 3 діаметром 33,5 мм, висотою 30 мм та товщиною стінок 3 мм. Марку для захисту від корозії піддають гарячому оцинкуванню при температурі 600 °C, в результаті чого на поверхні елементів марки [2], [11] фіг. 3 утворюється стійка антикорозійна плівка із цинку товщиною 80 мікрон. У центрі марки розташована опуклість [5] фіг. 2 діаметром 8 мм та висотою 2 мм, яка виконує роль центра межового знаку. По периметру кола вгорі виконаний напис "МЕЖОВИЙ ЗНАК" [6], унизу "УКРАЇНА" [7]. Зі сторони напису "МЕЖОВИЙ ЗНАК" нанесений тризуб [8] як елементи державної символіки. Тризуб виконує роль орієнтира межового знаку, оскільки всі межові знаки будуть закладатись тризубом на північ. Під опуклістю нанесено чотирнадцятизначний номер [10] межового знаку. Усі надписи на марці межового знаку виконані шляхом видавлювання на металі пресом. Додатково для підвищення захисту від корозії номер межового знаку покривають цинковою фарбою. Труба [1] фіг. 4 та елементи марки [2], [11] фіг. 3 скріплюються між собою за допомогою трьох заклепок [9] фіг. 1 із корозійностійкого сплаву діаметром 4,2 мм, розміщених одна до одної під кутом 120° та утворюють межовий знак. Закладка межового знаку може відбуватися як шляхом забивання, для піщаних та пухких ґрунтів та в попередньо пробурений отвір, для щільних порід ґрунтів на глибину 20 см нижче поверхні ґрунту. Вказана глибина закладки є рекомендованою та спрямована на захист від умисного знищення межового знаку, при цьому металева конструкція дозволяє виявити його найпростішим металодетектором. Встановлення межового знаку на дюбельній основі відбувається шляхом забивання в попередньо просвердлений отвір. Переваги запропонованого межового знаку: Конструкція межового знаку є універсальною, тобто дозволяє використати її як для будьяких твердих поверхонь, так і для ґрунтів. Марка [2] з муфтою [11] фіг. 3 виконана із 4 мм сталі та покрита антикорозійним покриттям методом гарячого цинкування. Це забезпечує тривалу службу межового знаку, гарантує стійкість межового знаку до механічних і хімічних впливів ґрунту і зовнішніх сил. Індивідуальний чотирнадцятизначний номер межового знаку як і інші надписи виконані шляхом видавлювання на металі пресом та додатково покриті цинковою фарбою, що збереже інформацію про межовий знак протягом усього його часу служби. Для закладки на твердих поверхнях застосовується забивний дюбель, який забезпечує надійне кріплення до поверхні та захист від умисного чи випадкового пошкодження межового знаку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Межовий знак, що містить вертикально встановлюваний стрижень, що слугує основою для середніх і м'яких порід, для встановлення межового знаку в бетон чи інші тверді поверхні, 2 UA 109952 U 5 10 15 основою служить забивний дюбель, у верхній частині якого жорстко закріплена марка, виконана у формі кола із опуклістю по центру, а у нижній - підземний якір, який відрізняється тим, що марка методом електрозварювання кріпиться до муфти. 2. Межовий знак за п. 1, який відрізняється тим, що стрижень виконаний з стійкої сталевої труби. 3. Межовий знак за п. 1 або 2, який відрізняється тим, що марка виконана з нанесенням усіх надписів шляхом видавлювання на металі пресом. 4. Межовий знак за будь-яким з пп. 1-3, який відрізняється тим, що поверхня марки покрита антикорозійним покриттям методом гарячого цинкування. 5. Межовий знак за будь-яким з пп. 1-4, який відрізняється тим, що марка виконана з нанесенням державного символу тризубу, який завжди буде закладатись з орієнтуванням на північ. 6. Межовий знак за будь-яким з пп. 1-5, який відрізняється тим, що марка виконана з діаметром 60 мм та товщиною пластини 4 мм. 7. Межовий знак за будь-яким з пп. 1-6, який відрізняється тим, що марка кріпиться до стрижня за допомогою металевої муфти. 3 UA 109952 U 4 UA 109952 U 5 UA 109952 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
